恒压供水设备计算书
给水计算书

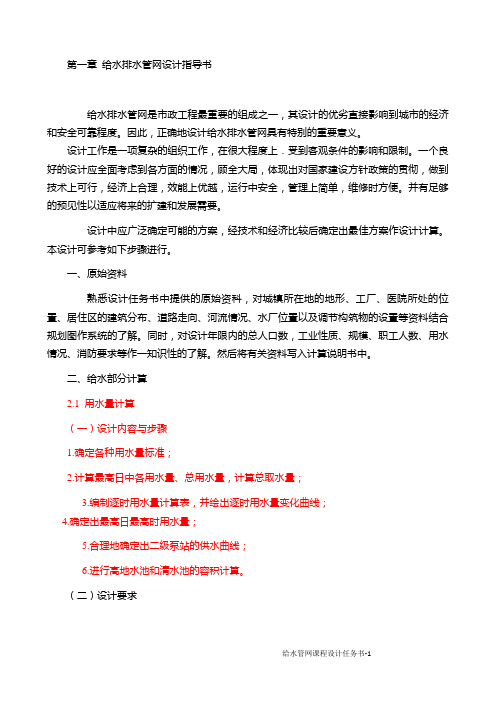

第一章给水排水管网设计指导书给水排水管网是市政工程最重要的组成之一，其设计的优劣直接影响到城市的经济和安全可靠程度。
因此，正确地设计给水排水管网具有特别的重要意义。
设计工作是一项复杂的组织工作，在很大程度上．受到客观条件的影响和限制。
一个良好的设计应全面考虑到各方面的情况，顾全大局，体现出对国家建设方针政策的贯彻，做到技术上可行，经济上合理，效能上优越，运行中安全，管理上简单，维修时方便。
并有足够的预见性以适应将来的扩建和发展需要。
设计中应广泛确定可能的方案，经技术和经济比较后确定出最佳方案作设计计算。
本设计可参考如下步骤进行。
一、原始资料熟悉设计任务书中提供的原始资科，对城镇所在地的地形、工厂、医院所处的位臵、居住区的建筑分布、道路走向、河流情况、水厂位臵以及调节构筑物的设臵等资料结合规划图作系统的了解。
同时，对设计年限内的总人口数，工业性质、规模、职工人数、用水情况、消防要求等作一知识性的了解。
然后将有关资料写入计算说明书中。
二、给水部分计算2.1 用水量计算（一）设计内容与步骤1.确定各种用水量标准；2.计算最高日中各用水量、总用水量，计算总取水量；3.编制逐时用水量计算表，并绘出逐时用水量变化曲线；4.确定出最高日最高时用水量；5.合理地确定出二级泵站的供水曲线；6.进行高地水池和清水池的容积计算。
（二）设计要求1.由于不进行现场查看和调查工作，用水量标准只是根据城镇所在地以及建筑分布情况按设计规范选用。
2.在列表计算逐时用水量之前，应先计算出各种不同用水单位的最高日用水总量，再乘以各自的用水变化系数。
3.未预见水量一般按最高日用水量的15~25％计算，并列入计算表中。
4.确定二泵站供水曲线时，应既考虑到泵站操作管理方便，又要考虑较小的调节容积。
一般要确定几个方案，进行经济技术比较后方可确定出最佳的供水曲线。
5.注意点：合理地确定各种计算结果的精度，注意检查每一阶段的计算结果是否准确。
2.2 管网定线（一）设计内容通过对城镇地形图、建筑设施、工厂布局及水厂和清水池的位臵等有关资料的分析研究后，确定供水范围以及主要的供水方向，并拟定设计所遵循的原则，定出输水管和配水干管的图形。
水泵设计计算书参照
城市送水泵站技术设计计算书1 绪论泵站的日最大设计水量Qd=9.8万m3/d。
给水管网设计的部分成果：（1）泵站分两级工作。
泵站第一级工作从时至次日时，每小时水量占全天用水量的3.10；泵站第二级工作从时至时，每小时水量占全天用水量的4.90%。
（2）该城市给水管网的设计最不利点的地面标高为65.00m，建筑层数为8层，自由水压为36m。
（3）给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为16.5m。
（4）消防流量为144 m3/h，消防时的总水头损失为24.5m。
清水池所在地地面标高为58.00m，清水池最低水位在地面以下4.5m。
城市冰冻线为1.9m。
最高气温为36℃，最低气温为-35℃。
泵站所在地土壤良好，地下水位为4.5m。
泵站具备双电源条件。
2 初选水泵和电机2.1泵站设计参数的确定泵站一级工作时的设计工作流量QⅠ/(m3/h)=9 800×3.10%=3038(843.9L/s)泵站二级工作时设计工作流量QⅡ/(m3/h)=9 800×4.90%=4802(1333.9L/s)水泵站的设计扬程与用户的位置和高度、管路布置及给水系统的工作方式等有关。
泵站一级工作时的设计扬程HⅠ/m=Z c+H0+∑h+∑h泵站内+H安全=(65-58+4.5)+36+16.5+1.5+2=67.5其中 HⅠ—水泵的设计扬程Zｃ—地形高差；Ｚｃ=Ｚ１+Ｚ２；H０—自由水压；∑h=总水头损失；∑h泵站内－泵站内水头损失（初估为1.5m）；H安全－为保证水泵长期良好稳定工作而取的安全水头（m）；一般采用1~2m。
2.2选择水泵可用管路特性曲线和型谱图进行选泵。
管路特性曲线和水泵特性曲线交点为水泵工况点。
求管路特性曲线就是求管路特性曲线方程中的参数H ST和S。
因为H ST/m=11.5+36++0.5=48所以S/(h2×m-5)=(∑h+∑h泵站内)/Q2=(16.5+2)/48022=8×10-7因此H=48.00+8×10-7Q2根据上述公式，在（Q-H）坐标系中作出管路特性曲线，参照管路特性曲线和水泵型谱图，或者根据水泵样本选定水泵。
泵房设计计算书

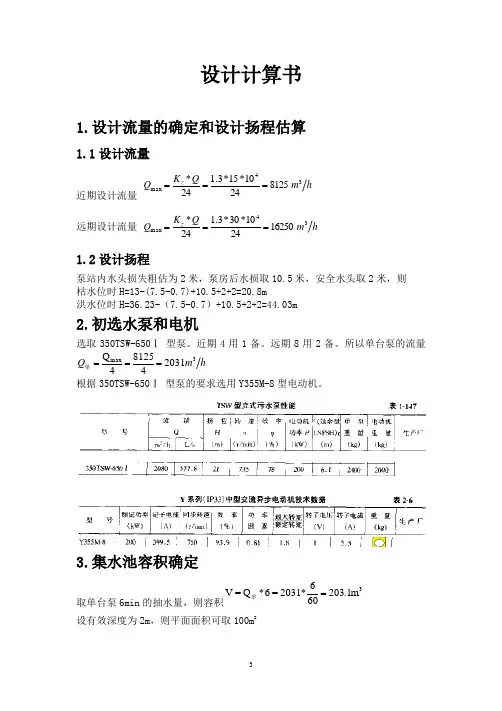

设计计算书1.设计流量的确定和设计扬程估算1.1设计流量近期设计流量 h m Q K Q z 34max 81252410*15*3.124*===远期设计流量 h m Q K Q z 34max 162502410*30*3.124*=== 1.2设计扬程泵站内水头损失粗估为2米，泵房后水损取10.5米，安全水头取2米，则 枯水位时H=13-(7.5-0.7)+10.5+2+2=20.8m洪水位时H=36.23-（7.5-0.7）+10.5+2+2=44.03m2.初选水泵和电机选取350TSW-650Ⅰ 型泵。
近期4用1备。
远期8用2备。
所以单台泵的流量h m Q 3max 2031481254Q ===单根据350TSW-650Ⅰ 型泵的要求选用Y355M-8型电动机。
3.集水池容积确定取单台泵6min 的抽水量，则容积3m 1.203606*2031=6*Q =V =单 设有效深度为2m ，则平面面积可取100m 24.机组基础尺寸的确定泵的尺寸图如下计算泵基础平面尺寸：长：L=L 2+0.5=0.9+0.5=1.4m宽：B=B 2+0.5=0.9+0.5=1.4m机组总重：kg W W m p 440020002400W =+=+= 基础高度：m 81.22400*4.1*4.14400*3LB W *3H ===γ5.吸水管路与压水管路计算由前可知，管中流量Q=2031m ³/h=564.25L/s5.1吸水管当管径取700mm 时，管中流速为1.47m/s ，符合1.2~1.6m/s 的要求。
5.2压水管当管径取600mm 时，管中流速为2.0m/s ，符合2.0~2.5m/s 的要求。
5.3渐缩管和渐扩管泵的进水口直径DN1=400mm ，出水口直径DN2=350mm ，与吸水管、压水管直径不符，所以需采用渐缩管和渐放管。
吸水管采用700-400渐缩管，局部阻力系数ξ=0.21压水管采用350-600渐放管，局部阻力系数ξ=0.305.4其他部件吸水管喇叭口：D 喇叭=1.4*D 进水管=1.4*700=980mm ，取1000mm,局部阻力系数ξ=0.190°弯头：350mm 弯头，局部阻力系数ξ=0.89400mm 弯头，局部阻力系数ξ=0.90600mm 弯头，局部阻力系数ξ=1.01700mm 弯头，局部阻力系数ξ=1.02闸阀：d 在500到800时，局部阻力系数ξ=0.066.机组与管道布置机组布置成一排，每台泵单独压水至泵房外。
办公楼给排水计算书(扩初版本)
工程编号工程名称子项名称给排水计算书(共1 册第1 册)本册共页计算人兰玲校对人路文丽工种负责人庞志泉审核人庞志泉“政久实业研发、产品展示大楼”项目位于上海市普陀区同普路北侧，中江路与大渡河路之间。
建筑用地面积约11,596㎡，属工业用地。
一、生活给水系统1.本工程水源为城市自来水，供水最低保证给水压力0.16MPa（待核实）。
2.给水系统：地下二层~一层用水由市政水供给，二层及以上供水由生活水池-工频泵-水箱联合供水。
4.地下室水箱容积的确定：加压供水区域最高日用水量：100.7m3/d；地下室水箱：V=100.7x0.25=26m3，实际选用26m3可满足要求。
8层屋顶上设高水箱：V=55.5x0.15=8.3m3，实际选用9m3可满足要求。
12层屋顶上设高水箱：V=45.2x0.15=6.8m3，实际选用26m3可满足要求(包含消防用水18 m3，生活用水8 m3)。
实际共存贮44 m3。
储存43.6%最高日用水量，满足自来水公司不小于40%最高日用水量的要求。
5、水泵选型:加压供水区域（1）最大小时用水量：地下提升水泵（SP1）：Qh=8.30m3/h输水管取DN50 v=1.09m/s i=0.059H>5.4+44.8+1.3x100x0.059+2+2=61.87m选两台（一用一备）50AAB12-60-5.5型水泵单台Q=8.4m3/h,H=64m,N=5.5Kw 一用一备加压供水区域（2）最大小时用水量：地下提升水泵（SP2）：Qh=6.80m3/h输水管取DN50 v=0.89m/s i=0.041H>5.4+44.8+1.3x130x0.041+2+2=66.93m选两台（一用一备）50AAB12-75-7.5型水泵单台Q=6.8m3/h,H=70m,N=7.5Kw 一用一备卫生间按公式： qg＝0.2xαx Ng 0.5 +1.2α=1.5 Ng=9.25qg＝0.2xαx Ng 0.5 +1.2=2.11L/S =7.6m3/h选两台（一用一备）AABV8-20-0.75型水泵：单台Q=10 m3/h,H=15m,N=3.0Kw 一用一备恒压供水值:0.12MPa，满足要求。
给排水计算书
阳光壹佰二期给排水计算书一．工程概况：本工程为“潍坊阳光100城市广场二期”工程，建设单位为：潍坊阳光壹佰置业XX。
工程位于潍坊市奎文区，胜利东街以北，潍州路以东，北临潍坊市邮政局、市直机关事务管理局，西邻金融街（光大银行、招商银行等），东临市公安局。
本工程总建筑面积m2，其中地下建筑面积m2，地上建筑面积m2。
本工程包括2栋一类高层综合楼（9#、10#）；3栋一类高层公寓（1#、7#）。
建筑结构形式：#、#、#为框架结构，其余为剪力墙结构。
合理使用年限50年，抗震设防烈度7.5度。
耐火等级：#、#为一级，#、#、#为二级，地下室（含地下商业）为一级。
；相对标高及绝对标高详见建筑图所示。
水源情况：本建筑自市政给水管引入一路DN200给水管，见总平面图（由甲方另行委托设计），建设单位提供市政给水接，入口的水压为0.54Mpa（海拔绝对值）。
二．消防给水系统：高层公寓楼和高层办公楼共用消防水池、消防水箱及增压稳压设备，消防水池泵房位于9＃楼对应地库附近；高位消防水箱、增压设备及气压水罐设于10＃楼屋顶。
通过上表比较所示，公寓楼和办公楼的消防系统选泵流量如下：V=30×3.6×3+40×3.6×3+120×3.6=1188m3∴设计消防水池取总有效容积1188m3。
⑶．室内消防系统压力计算：A、办公区室内消火栓系统：（按照最不利点办公区室内消火栓计算）a．一楼综合楼流量为40L/S，每根竖管流量为15L/S，每支水枪为5L/S①、情况一：10＃楼（综合楼）顶层为最不利点：消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m消火栓所需压力：H1＝（95.6+16.0+1.1）＋1.86+3.01+0.53+2.86＋21＝141.96m ∴消火栓水泵所需扬程H＝141.96×1.1＝156.2m，选泵为160m。
原水加压泵站计算书
XX县城市供水工程计算书(工程代号：)子项名称: 原水加压泵站专业: 工艺计算:校对:审核:XXX 设计院2015年07月原水加压泵站计算书一、送水泵房计算本工程一期设计水量为5. 0×104m 3/d ，二期设计水量为10. 0×104m 3/d 。
1、设计流量Q考虑水厂自用水系数为10%，则最大时一期设计流量为： Q = 1.10×50000=55000m 3/d = 2291.67m 3/h=0.637m 3/s 远期设计流量为； Q = 1.10×100000 =110000m 3/d=4583.33m 3/h=1.273 m 3/s 2、设计扬程（1）水泵静扬程H ST取水水源为金陵水库，总库容约为4980×104m 3/d ，根据当地部门提供的基础资料，水库最高水位为266.75m ，正常蓄水位为263.72m ，死水位为242.46m 。
原水采用在现状引水管涵上修建引水箱涵，将水引入加压泵站，经加压泵房加压送至新田县第三水厂内，厂区配水池水位标高为265.95m ，则泵站所需净扬程Hs t 为：高水位时，Hs t=265.95-266.75=-0.80(m)； 常水位时，Hs t=265.95-263.72=2.23(m)； 枯水位时，Hs t=265.95-242.46=23.49(m)。
按近期流量5. 0×104m 3/d 进行核算取水口和泵房距离为322m ，根据设计流量，自流管道设置1根D1020×10钢管。
在近期5. 0×104m 3/d 流量运行下，管道流速v =0.81m/s ，千米水头损失1000i =0.746m ，从取水头部到泵房的水头损失为0.746×322/1000=0.24m 。
取水箱涵头部的水头损失取0.1m 。
自流管局部损失考虑沿程的10%，自流管上设置有进水流量计，则局部水头损失为：2=/2h h v g 自流取水口x 邋+=0.1+0.24×0.10+0.5×0.812/（2×9.8）=0.141m （2）泵站内管路中的水头损失(按最不利管路考虑) ①水泵吸水管路总水头损失Σh ：Σh=Σh s +Σh d水泵吸水管路局部水头损失Σh sΣh s =2ξ1× V12/2g＋ξ2× V12/2g + (2ξ3+ ξ4+ξ5)V22/2g+(ξ6+ξ7) V32/2g式中: ξ1- DN1200×600三通，直流, ξ2=1.50+0.10=1.60，共2个；ξ2- DN1200×600三通，转弯流, ξ3=1.50+0.40=1.90，1个；ξ3- DN600,45°弯头, ξ4=0.51，共2个；ξ4- DN600,伸缩接头, ξ5=0.21；1个；ξ5- DN600蝶阀，ξ6=0.30；1个；ξ6- DN600×DN300偏心异径管，渐放，ξ7=0.34；1个；ξ7–水泵进口处阻力系数，ξ8=1.0Σh s =2×1.60×0.8432/2g ＋1.90×0.8432/2g ＋(2×0.51+0.21+0.30)×1.1252/2g +(0.34+1.0)×4.492/2=0.116+0.069+0.099+1.378=1.662m（单台水泵流量：q=1146m3/h=0.318m3/s，V1=3×4×0.318/(∏×1.202）＝0.843m/s，V 2=4×0.318/(∏×0.602）＝1.125m/s，V3=4×0.318/(∏×0.302）＝4.49m/s))。
无负压设备计算书
无负压设备计算书供水设备的无负压计算******小区无负压设备计算书一、设计依据及产品的技术标准1．客户供水设备招标文件2．《民用建筑电气设计规范》（JGJ/T16-92） 3．《建筑防雷设计规范》（GB50057-94） 4．《泵站设计规范》（GB/T50265-97）5.《低压成套开关设备和控制设备》（GB7251-1997） 6．《电力装置的继电保护及自动装置设计规范》 7．《电力装置的电气测量仪表设计规范》 8．《通用用电设备配电设计规范》9．建筑给水排水设计规范（GB50015-95） 10．给水排水设计手册·第2册11．熊猫集团“AKK变频无负压给水设备”企业标准二、设计参数（1）实际情况及原设计要求：本项目由房地产有限公司在建的“岳阳尚鼎·全城热恋”项目，项目地址位于岳阳市，市政水压为0.3Mpa，市政主管DN1000mm，小区接入管DN150mm，泵房放置在地下室负一层，层高5.5米。
本项目为住宅小区，加压区域分布如下： 1#栋： 1～5层，采用市政管网直接供水；6～16层，共有110户，采用中区无负压变频加压设备供水； 17～26层，共有100户，采用高区无负压变频加压设备供水； 2#栋： 1～5层，采用市政管网直接供水；6～16层，共有44户，采用中区无负压变频加压设备供水； 17～25层，共有36户，采用高区无负压变频加压设备供水； 3#栋： 1～5层，采用市政管网直接供水；6～16层，共有66户，采用中区无负压变频加压设备供水； 17～28层，共有72户，采用高区无负压变频加压设备供水；（2）、根据贵单位提供供水技术参数，本公司做无负压供水方案如下： 1、市政管径DN1000mm小区接入管在DN150mm，符合无负压设备的管网接入要求，因此本项目采用无负压供水模式。
2、我公司推荐采用中区、高区分开设备供水的结构，不采用减压阀减压，保证用水安全，今后的运行能耗较低。
泵站设计计算书
泵站设计计算书一、流量确定考虑到输水管漏渗和净化站本身用水，取自用水系数α=1.5，则近期设计流量：Q=1.05×100000÷3600÷24=1.215 m³/s远期设计流量：Q=1.05×1.5×100000÷3600÷24=1.823 m³/s二、设计扬程（1）水泵扬程：H=HST+Σh式中HST 为水泵静扬程.Σh 包括压水管水头损失、吸水管路水头损失和泵站内部水头损失采用灵菱型式取水头部。
在最不利情况下的水头损失，即一条虹吸自流管检修时要求另一条自流管通过75%最大设计流量，取水头部到吸水间的全部水头损失为1米，则吸水间最高水面标高为4.36-1=39.36 米，最低水位标高为32.26-1=31.26 米。
正常情况时，Q=1.215/2=0.608 m³/s,一般不会淤泥，所以设计最小静扬程：HST=42.50-39.36=3.14 m设计最大静扬程：HST=42.50-31.26=11.24 m（2）输水管中的水头损失Σh设采用两条φ900 铸铁管，由徽城给水工程总平面图可知，泵站到净水输水管干线全长1000m，当一条输水管检修时，另一条输水管应通过75%设计流量，即：Q=0.75×1.823=1.367 m³/s，查水力计算表得管内流速v=2.16 m/s, 1000i=5.7m ,所以Σh=1.1×5.7×1000/1000=6.27m （式中1.1 系包括局部水头损失而加大的系数）。
（3）泵站内管路中的水头损失hp其值粗估为2 m（4）安全工作水头hp其值粗估为2 m综上可知，则水泵的扬程为:设计高水位时：Hmax=11.24+1+6.27+2+2=21.51 m设计低水位时：Hmin=3.14+1+6.27+2+2=13.41 m三、机组选型及方案比较：水泵选型有以下二种方案:方案一方案二水泵型号20sh-19 20sh-19A流量范围450─650L/s 36─560L/s扬程范围15─27m 14─23m轴功率148─137KW 108KW允许吸上真空高度4m 4m泵重量1950Kg 2000Kg电动机重量1530Kg 1380Kg功率190KW 135KW配带电动机型号JR-126─6 JS-126─6方案一: 一台20sh-19 型水泵(Q=450~650 l/s,H=15~27m, N=148~137KW),近期4 台，3 台工作，一台备用，远期增加一台，4 台工作，一台备用。
建筑给排水计算书
项目：XXXXXXXX 地块项目（XXXXXX）
T-- 用水时数（h） 0.2-- 一个卫生器具给水当量的额定流量（L/s） 1 c ( N g 1) 0.49 Ng
3.3.1.2:计算 U
式中: U--计算管段的卫生器具给水当量同时出溜概率（%） αc 对应于不同 U0 的系数 Ng--计算管段的卫生器具给水当量总数 3.3.1.3:计算管段的设计秒流量 Qg = 0.2×U×Ng 3.3.1.4：最高用水日用水定额：200 L/人·d 每户设置的卫生器具给水当量数：9 小时变化系数： 2.5 每户用水人数： 5 人 用水时数： 24 小时 最大用水时卫生器具给水当量平均出流概率 U0： 200×5×2.5/(0.2×9×24×3600) = 0.0161 干管最大时卫生器具给水当量平均出流概率 U0=0.0161 住宅共有 48 户，每户按 9 当量计算，则总当量为 Ng ＝432 系数 ac:0.00783 同时出流概率 U=(1+ac×(Ng-1)^0.49)/Ng^0.5 = (1+0.00783×(432-1)^0.49/432^0.5 =0.0555 设计秒流量 Qg：0.2×U×Ng=0.2×0.0555×432=4.793 L/s 计算结果 U0＝1.61％，U=0.0555, Qg=4.793L/s 3.3.2 酒店式办公 办公设计参数：用水定额＝250L/日·人、每间设计人数＝2 人、小时变化系数＝2.0 每间设计当量＝1×洗脸盆（0.75）＋1×淋浴（0.75）＋1×坐便器（0.5）＝3 3.3.2.1 计算 q g 0.2 N g 式中： Qg－计算管段的给水设计秒流量（L/s） ； Ng－计算管段的卫生器具给水当量总数； A－根据建筑物用途定的系数，酒店式办公按酒店取 a＝2.5； 3.3.2.2 计算结果 办公共有 78 间，Ng=234，Qg=0.2×2.5× 234 =7.649L/s 3.4 其他计算
水力计算书
给水水力计算书本计算按照建筑给水排水设计规范 （GB 50015-2003）（2009版）进行计算。
一、参量所选建筑类别为住宅I 。
所选管材为钢塑复合管(SP)。
采用平均出流概率法计算。
二、计算公式：1：计算最大用水时卫生器具给水当量平均出流概率：%10036002.000⨯=T N mK q U g h式中 U 0 － 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）；q 0 － 最高用水日的用水定额； m － 每户用水人数； K h － 小时变化系数；N g － 每户设置的卫生器具给水当量数； T － 用水时数（h ）； 0.2 一 一个卫生器具给水当量的额定流量（L/s ）。
2：计算卫生器具给水当量的同时出流概率：%100)1(149.0⨯-+=gg c N N U α式中U － 计算管段的卫生器具给水当量同时出流概率（%）； αc － 对应于不同U0的系数；N g － 计算管段的卫生器具给水当量总数。
3：计算管段的设计秒流量g g N U q ⨯⨯=2.0 式中q g － 计算管段的设计秒流量（L/s ）；U － 计算管段的卫生器具给水当量同时出流概率（%）； N g － 计算管段的卫生器具给水当量总数。
4：塑料管材水力坡度及流速 A ：774.4774.100915.0jd Q i =2273.1jd Qv = 式中i － 水力坡降；d j － 管子的计算内径； v － 平均水流速度；B ：实际水力坡度 i K i *'1= 实际水流速度 v K v *'2=式中K 1 － 修正系数；。
K 2 － 修正系数；三、管道水力计算表3.最高日，最大时用水量计算按照建筑给水排水设计规范（GB 50015-2003）（2009版）进行计算最高日用水量=用水定额×数量÷1000最大小时用水量=最高日用水量×变化系数÷用水时间平均时用水量=最高日用水量÷用水时间消火栓系统水力计算书选用喷口直径为19mm的水枪，水枪系数φ=0.0097；充实水柱取Hm=12m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒压供水设备设计计算书
（本例为旧系统改造项目，红字为选择参数）
1供水设备选型
1.1设备基本要求
1.1.1供水高度：3m*9层=27m（层高和层数按实际选取）
1.1.2用水人数： 3.5人*240户=840人（每户按3.5~5选取）
1.2.1最大小时用水量
根据公式：最大小时用水量：Q=n* q* k /24,000(m3/h)
1.2.2最大小时用水量计算
公式取值：用水人数：n=840 (人)
用水标准：q=150(升/人*日)（q为常数）
峰谷系数：k=3（k按2~4选取）
则最大小时用水量：Q=n*q*k/24000=840*150*3/24000=15.75 (m3/h)
1.3扬程计算
根据所需供水扬程：H=h1+h2+h3(m)
取值--供水高度：h1=27(m)
流阻总和--取0.15MPa折合：h2=15(m)（h2按计算取值）
出口压力--取0.1MPa折合：h3=10(m)（h3按计算取值）
则所需供水扬程：Ha=ha1+ha2+ ha3=27+10+10=52(m)
1.4设备选型
按上列理论计算，正常所需供水扬程为52米，最大小时用水量为15.75立方米/小时（人均日用水量取值q=150升，峰谷系数取值k=3，均为参数取用范围的中值）。
选用ZB16-32-52智能变频供水设备一套，智能变频供水设备额定流量为31.5立方米/小时，额定扬程52米。
每套设备配三台全型CR16-40(扬程52m，流量10.5m3/h，功率4KW)，立式多级泵组成泵组，互为仑换泵配合使用，在智能调频控制下，泵组的工作状态为：
1.4.1在低峰情况下，如果深夜至凌晨，开动一台泵，水泵处于变频工况运行，在52米扬程上流量为10.5立方米/小时，已基本可满足正常的供水需求。
1.4.2一般情况下，开动二台泵。
在52米扬程上流量最高可达21立方米/小时，已基本可满足正常的供水需求，因此，通常只是二台泵投入运行。
其中一台泵处于变频运行，根据用水量自动控制调整转速，保持足够的供水压力。
1.4.3在用水量突然增大的情况下，系统将会自动再增开另一台泵。
其中一台泵处于变频运行，根据用水量自动控制调整转速，保持足够的供水压力。
1.4.4在用水量增幅特别大的时候，三台泵会同时处于工频运行状态，此时在52米扬程上, 三台泵最高可提供31.5立方米/小时的流量，三泵合计流量为所供用户理论小时用水量的200%。
1.4.4本系统当一台泵发生故障或进行保养时，另一台则投入运行，不会影响正常供水。
2供水系统改造
2.1供水设备
将原加压给高位水池的水泵拆除，安装恒压供水设备。
2.2供水管道
原供水管道基本不用大的改动。
只将立管进水池端短接，原进水池管口增加液位浮球阀，以保证消防用水量。
2.3低位水池
原低位水池取消（或拆除）。
新安装低位进水罐按四小时的蓄水量约60立方米选型。
当仃
止市政供水后四小时内仍能正常供水。
当发生火警时，能及时供应消防用水。
水罐材质触水部分为全不锈钢，进水选用全铜电子液压阀，水位控制为不锈钢电磁感应电极。
