(Organic polymer solar cell, OPSC)，OPSC是一种混合异质结电池, 光照射 OPSC中的电子给体材料产生激子, 即电子空穴对, 激子会在给体与受体 的交界面分离, 从而使电子和空穴分别传导到两个电极上形成电流。 石墨烯应用于OPSC的工作原理： ①光入射到给体材料上, 给体材料P3HT/P3OT受光激发产生电子空穴对, 即产生激子. ②电子空穴对迁移到给体材料与石墨烯受体材料的界面后, 电子转移到 石墨烯受体材料的LUMO能级, 空穴保留在给体材料的HOMO能级上, 从 而实现电子和空穴对分离. 电子在石墨烯受体材料中迁移, 最终传导到Al 负极上. ③电子空穴对分离后, 空穴通过导电聚合物聚PEDOT:PSS传输到正电极 ITO/FTO表面. 空穴和电子分别被负极和正极收集, 产生电势差, 实现光生 伏特效应.
.
5
一、光伏电池的基本原理
光谱响应
太阳光谱中，不同波长的光不同的能量，所含的光子数目也不相同。 因此，光伏电池接受光照射所产生的光子的数目也就不相同。
光伏电池在入射光中每一种波长的光能作用下所收集到的光电流， 与相对于入射到电池表面的该波长的光子数之比，叫做光伏电池的 光谱响应。
能够产生光生伏特效应的太阳能辐射波长范围一般在0.4~1.2um,最大 灵敏度在0.8~0.95um之间。
OECO电池是倾斜蒸发金属接触硅电池
电池的表面由许多排列整齐的方形沟槽组成，浅发射极n+ 位于硅片的上表面，在其上有一极薄的氧化隧道层，Al电 极倾斜蒸镀于沟槽的侧面，然后利用PECVD蒸镀氮化硅作为 钝化层和减反射膜
OECO电池有以下特点：

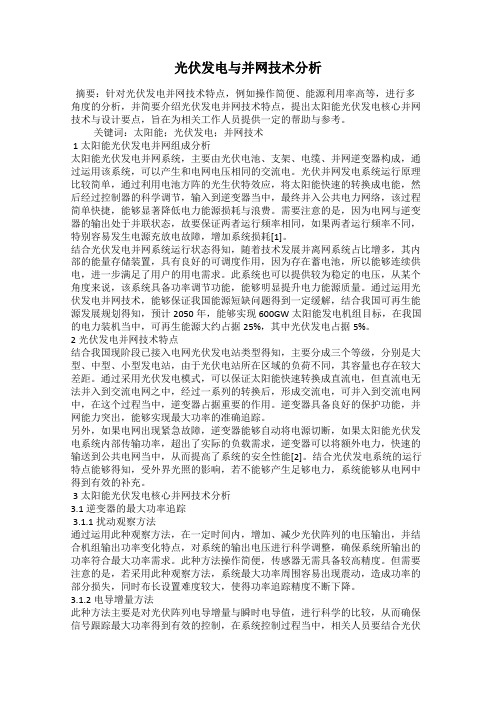

光伏发电与并网技术分析
光伏发电与并网技术分析摘要：针对光伏发电并网技术特点，例如操作简便、能源利用率高等，进行多角度的分析，并简要介绍光伏发电并网技术特点，提出太阳能光伏发电核心并网技术与设计要点，旨在为相关工作人员提供一定的帮助与参考。
关键词：太阳能；光伏发电；并网技术1太阳能光伏发电并网组成分析太阳能光伏发电并网系统，主要由光伏电池、支架、电缆、并网逆变器构成，通过运用该系统，可以产生和电网电压相同的交流电。
光伏并网发电系统运行原理比较简单，通过利用电池方阵的光生伏特效应，将太阳能快速的转换成电能，然后经过控制器的科学调节，输入到逆变器当中，最终并入公共电力网络，该过程简单快捷，能够显著降低电力能源损耗与浪费。
需要注意的是，因为电网与逆变器的输出处于并联状态，故要保证两者运行频率相同，如果两者运行频率不同，特别容易发生电源充放电故障，增加系统损耗[1]。
结合光伏发电并网系统运行状态得知，随着技术发展并离网系统占比增多，其内部的能量存储装置，具有良好的可调度作用，因为存在蓄电池，所以能够连续供电，进一步满足了用户的用电需求。
此系统也可以提供较为稳定的电压，从某个角度来说，该系统具备功率调节功能，能够明显提升电力能源质量。
通过运用光伏发电并网技术，能够保证我国能源短缺问题得到一定缓解，结合我国可再生能源发展规划得知，预计2050年，能够实现600GW太阳能发电机组目标，在我国的电力装机当中，可再生能源大约占据25%，其中光伏发电占据5%。
2光伏发电并网技术特点结合我国现阶段已接入电网光伏发电站类型得知，主要分成三个等级，分别是大型、中型、小型发电站，由于光伏电站所在区域的负荷不同，其容量也存在较大差距。
通过采用光伏发电模式，可以保证太阳能快速转换成直流电，但直流电无法并入到交流电网之中，经过一系列的转换后，形成交流电，可并入到交流电网中，在这个过程当中，逆变器占据重要的作用。
逆变器具备良好的保护功能，并网能力突出，能够实现最大功率的准确追踪。
光伏发电并网关键技术分析
光伏发电并网关键技术分析摘要：分布式光伏发电并网为我国各行业的发展优化提供了一定的支持，更因其自身的应用优势受到了社会各方的广泛关注。
光伏发电并网正在向着智能化发展，技术人员和电力产业发展参与方需要以可持续发展理念为基础，持续在光伏发电并网的应用中总结经验、强化发展，以求在能源供给方面为国家的整体发展作出更多贡献。
文章对光伏发电并网关键技术展开了分析，以供借鉴。
关键词：光伏发电；并网；技术1光伏发电系统的组成光伏发电系统的组成包括太阳能电池组件、逆变器、储能装置和保护装置。
其中，最主要的组成部分是太阳能电池组件，其是将太阳辐射能转换成电能，并将其储存起来的装置。
逆变器是将太阳能电池组件产生的电能转换为电力系统可接受且便于利用的交流电的装置，并网系统主要由逆变器和电缆组成，逆变器是并网系统中的核心部分。
在光伏发电过程中，需要大量储能装置和保护装置作为辅助设备[1]。
光伏阵列由一定数量的太阳能电池组件组成，每个太阳能电池组件在太阳光照射下产生的电压和电流都与太阳光照强度成正比。
在发电控制方面，需要让光伏阵列以一定频率、一定角度和一定幅宽在太阳辐射下不断产生电压和电流。
为了使光伏阵列更好地发电，需要对其进行跟踪控制，还需要设置蓄电池及充电电路等装置。
2太阳能光伏系统并网技术应用现状2.1并网系统的应用对于太阳能光伏并网系统来说，基本的工作特征表现为太阳能电池组件形成直流电，逐渐转化为与电网要求相适应的交流电网，直接和公共电网连接到一起，光伏电池方阵产生的电力除了负责交流负载外，剩下的并入电网。
如此一来，当出现下雨天气时，太阳能电池设备尚未生成电能，无法有效承载全部的用电荷载，电网就开始供电。
太阳能发电能够直接进入到供网系统中，不需要安装蓄电池，省去了蓄电池储能和释放这一阶段，防止出现过度消耗各项资源的现象，降低了系统运营成本。
但存在的问题是，要将专业性的逆变器安装到整个系统运行阶段，使输出的电能与标准要求相符合，也会消耗部分能量，该项系统和公用电网以及太阳能电池组件作为交流负载的电源，整个系统的负载电流随之下降。
ppt-光伏发电并网及运行技术
目 录
光伏发电并网问题
光伏发电接入电网技术
光伏电站运行及评价
2.1 光伏发电并网的关பைடு நூலகம்技术点
针对集中式地面光伏电站
有功控制技术
无功电压控制技术 功率预测 故障穿越
GB-T 19964 2012 光伏发电站接入电力系统技术规定
针对分布式光伏系统
无功控制技术
GB-T 29319 2012 光伏发电系统接入配电网技术规定
逆变器 效率
98 96 94 92 90 800
3.3 光伏电站性能评价内容
光伏电站运行效率分析
光伏电站效率分析 光伏组件效率分析 光伏逆变器效率分析 电站运维优化方案 光伏组件衰减分析 光伏组件一致性分析 电站发电量预估 通过精细化评估提供电站运营方 和投资者一个可信的系统效率
谢 谢
对电压无功控制系统影响
DG启停，无功变化造成VQC动 作次数越界
QL QG
2
4
6
8
10 12 14 16 18 20 22 24
t
1.3 光伏发电对电网的影响
配电网继电保护
线路发生故障后，继电保护以及重合闸的动作行为都会受到光伏发电系统的 影响。对基于断路器的三段式电流保护的影响最为显著。
Substation
对有载调压分接头动作影响
高电压 ：DG接入馈线，变压 器一次电压接近上限时 低电压：DG安装在LTC或者电 压调节器侧
Q
LTCXfmr
Power Gen
Area of Voltage
Feeder woltage profile at peak demand with DG Unit Off V o l t a g e Feeder woltage profile at peak demand with DG Unit On
光伏并网逆变器原理(详细)PPT课件
