多旋翼无人机简介
多旋翼无人机的组成
多旋翼无人机的组成
多旋翼无人机是一种通过多个旋翼提供升力和稳定性的飞行器。
它由多个旋翼、机身、电池、控制器和传感器等部件组成。
下面将介绍多旋翼无人机的组成结构及各部件的功能。
1. 旋翼：多旋翼无人机通常由四个以上的旋翼组成，常见的有四旋翼、六旋翼、八旋翼等。
旋翼通过快速旋转产生升力，控制旋翼的转速可以实现飞行高度和方向的调节。
2. 机身：机身是连接各个部件的主体，通常由轻质材料如碳纤维或铝合金制成，具有足够的强度和稳定性以支撑整个无人机的飞行。
3. 电池：电池是提供动力的重要部件，多旋翼无人机通常使用锂电池作为能源，电池的容量和电压会直接影响无人机的续航时间和飞行性能。
4. 控制器：控制器是多旋翼无人机的大脑，负责接收和处理传感器反馈的数据，控制旋翼的转速和姿态，以确保无人机的稳定飞行和精准操控。
5. 传感器：传感器包括陀螺仪、加速度计、罗盘等，通过感知飞行器的姿态、速度和方向等信息，传输给控制器进行实时调节，以保持飞行器的平衡和稳定。
6. 遥控器：遥控器是操作无人机的设备，通过遥控器上的摇杆、按
钮等控制无人机的起飞、降落、飞行方向和高度等动作。
多旋翼无人机的组成包括旋翼、机身、电池、控制器、传感器和遥控器等部件，每个部件都发挥着重要的作用，协同工作才能实现无人机的稳定飞行和精准操控。
随着技术的不断发展，多旋翼无人机在农业、航拍、物流等领域有着广泛的应用前景，相信未来会有更多创新的无人机设计和应用出现。
多旋翼无人机的发展以及应用

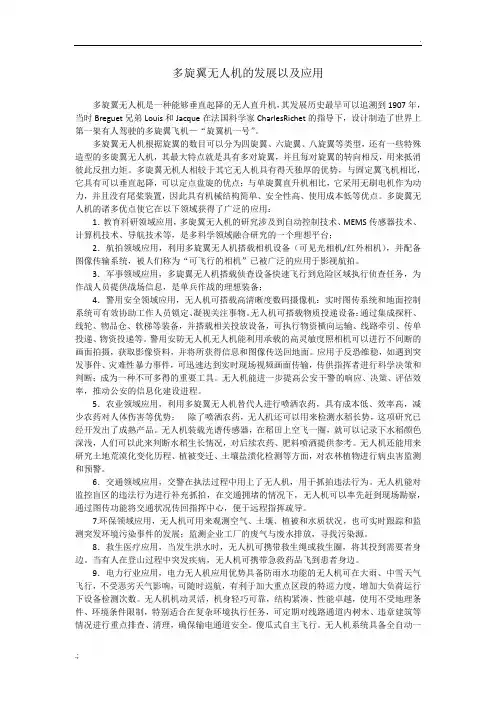

多旋翼无人机的发展以及应用多旋翼无人机是一种能够垂直起降的无人直升机，其发展历史最早可以追溯到1907年，当时Breguet兄弟Louis和Jacque在法国科学家CharlesRichet的指导下，设计制造了世界上第一架有人驾驶的多旋翼飞机—“旋翼机一号”。
多旋翼无人机根据旋翼的数目可以分为四旋翼、六旋翼、八旋翼等类型，还有一些特殊造型的多旋翼无人机，其最大特点就是具有多对旋翼，并且每对旋翼的转向相反，用来抵消彼此反扭力矩。
多旋翼无机人相较于其它无人机具有得天独厚的优势，与固定翼飞机相比，它具有可以垂直起降，可以定点盘旋的优点；与单旋翼直升机相比，它采用无刷电机作为动力，并且没有尾桨装置，因此具有机械结构简单、安全性高、使用成本低等优点。
多旋翼无人机的诸多优点使它在以下领域获得了广泛的应用：1．教育科研领域应用，多旋翼无人机的研究涉及到自动控制技术、MEMS传感器技术、计算机技术、导航技术等，是多科学领域融合研究的一个理想平台；2．航拍领域应用，利用多旋翼无人机搭载相机设备（可见光相机/红外相机），并配备图像传输系统，被人们称为“可飞行的相机”已被广泛的应用于影视航拍。
3．军事领域应用，多旋翼无人机搭载侦查设备快速飞行到危险区域执行侦查任务，为作战人员提供战场信息，是单兵作战的理想装备；4．警用安全领域应用，无人机可搭载高清晰度数码摄像机：实时图传系统和地面控制系统可有效协助工作人员锁定、凝视关注事物。
无人机可搭载物质投递设备：通过集成探杆、线轮、物品仓、软梯等装备，并搭载相关投放设备，可执行物资横向运输、线路牵引、传单投递、物资投递等。
警用安防无人机无人机能利用承载的高灵敏度照相机可以进行不间断的画面拍摄，获取影像资料，并将所获得信息和图像传送回地面。
应用于反恐维稳，如遇到突发事件、灾难性暴力事件，可迅速达到实时现场视频画面传输，传供指挥者进行科学决策和判断；成为一种不可多得的重要工具。
无人机能进一步提高公安干警的响应、决策、评估效率，推动公安的信息化建设进程。
浅谈多旋翼无人机避障系统

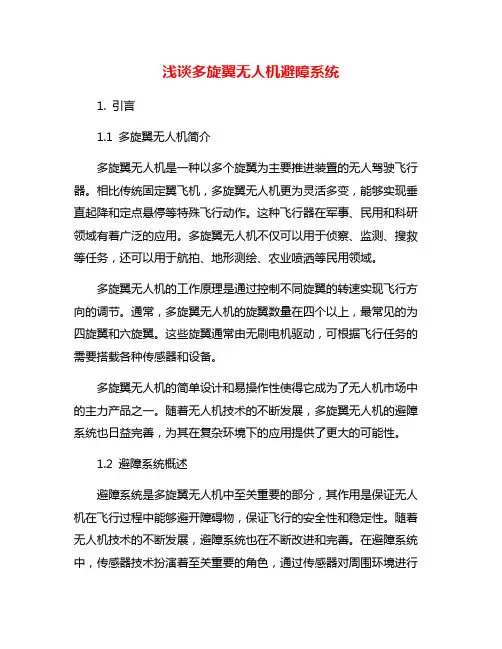

浅谈多旋翼无人机避障系统1. 引言1.1 多旋翼无人机简介多旋翼无人机是一种以多个旋翼为主要推进装置的无人驾驶飞行器。
相比传统固定翼飞机，多旋翼无人机更为灵活多变，能够实现垂直起降和定点悬停等特殊飞行动作。
这种飞行器在军事、民用和科研领域有着广泛的应用。
多旋翼无人机不仅可以用于侦察、监测、搜救等任务，还可以用于航拍、地形测绘、农业喷洒等民用领域。
多旋翼无人机的工作原理是通过控制不同旋翼的转速实现飞行方向的调节。
通常，多旋翼无人机的旋翼数量在四个以上，最常见的为四旋翼和六旋翼。
这些旋翼通常由无刷电机驱动，可根据飞行任务的需要搭载各种传感器和设备。
多旋翼无人机的简单设计和易操作性使得它成为了无人机市场中的主力产品之一。
随着无人机技术的不断发展，多旋翼无人机的避障系统也日益完善，为其在复杂环境下的应用提供了更大的可能性。
1.2 避障系统概述避障系统是多旋翼无人机中至关重要的部分，其作用是保证无人机在飞行过程中能够避开障碍物，保证飞行的安全性和稳定性。
随着无人机技术的不断发展，避障系统也在不断改进和完善。
在避障系统中，传感器技术扮演着至关重要的角色，通过传感器对周围环境进行实时监测和感知，为无人机提供必要的信息，帮助其做出正确的飞行决策。
除了传感器技术，机载计算能力也是影响多旋翼无人机避障性能的重要因素。
机载计算能力的提升能够帮助无人机更快速地做出决策，提高避障的效率和准确性。
避障算法的研究也是避障系统中的关键内容，不断优化和改进避障算法能够使无人机更加灵活和智能地躲避障碍物。
避障系统是多旋翼无人机中不可或缺的一部分，其不仅关乎飞行安全和稳定性，也是无人机智能化和自主化的重要体现。
随着技术的不断进步和发展，多旋翼无人机的避障系统也将会不断提升和完善，为无人机的应用领域带来更广阔的发展空间。
2. 正文2.1 传感器技术在多旋翼无人机避障中的应用传感器技术在多旋翼无人机避障中的应用是非常关键的。
传感器可以实时获取周围环境的信息，包括距离、位置、速度等数据，为无人机提供准确的导航和避障能力。
多旋翼民用无人驾驶航空器电池容量的单位
多旋翼民用无人驾驶航空器电池容量的单位1. 引言1.1 概述无人驾驶航空器（Unmanned Aerial Vehicles, UAV）是近年来科技领域快速发展的产物，其在民用领域的应用正在呈现出日益增长的趋势。
多旋翼无人驾驶航空器作为一种常见类型的无人机，具有垂直起降，灵活性高等特点，被广泛运用于航拍、快递投递、搜救等众多领域。
然而，多旋翼无人驾驶航空器的电池容量对其飞行性能具有重大影响。
电池容量决定了无人机能够维持飞行的时间以及飞行半径的大小。
因此，在选择合适的电池容量时需要考虑到负载需求、任务要求以及成本和重量平衡等多个因素。
本文旨在通过对多旋翼民用无人驾驶航空器电池容量单位进行深入探讨，分析电池容量与飞行性能之间的关系，并提供一些选择合适电池容量方法的思路。
希望通过本文可以为各界对于多旋翼无人驾驶航空器的电池容量选择提供一定的参考和指导。
1.2 研究背景随着科技进步和无人机产业的快速发展，多旋翼无人驾驶航空器在民用领域中的应用逐渐增加。
然而，在实际应用中，多旋翼无人驾驶航空器的续航能力仍然是一个值得关注的问题，其中电池容量作为重要因素之一备受关注。
当前存在着许多不同单位来表示电池容量，如安时（Ah）、毫安时（mAh）、千瓦时（kWh）等等。
相对于其他领域而言，目前在多旋翼民用无人驾驶航空器领域针对电池容量单位选择与使用并没有统一标准和共识。
因此，本文将在对多旋翼无人驾驶航空器电池容量单位进行探讨的基础上，分析其与飞行性能之间的关系，并结合负载需求、任务要求以及成本和重量平衡等因素来探讨选择合适电池容量方法。
1.3 目的本文的主要目的是探讨多旋翼民用无人驾驶航空器的电池容量单位选择问题，并分析电池容量对于飞行性能的影响。
通过研究相关文献和实例，总结出一些选择合适电池容量的方法和原则。
同时，本文还将展望未来多旋翼民用无人驾驶航空器发展的趋势，并提出相应的建议。
通过本文的撰写，希望能够为各界对于多旋翼无人驾驶航空器电池容量选择和应用提供一定的参考和指导。
无人机快递技术—多旋翼无人机
A2多旋翼飞控
NAZA多旋翼飞控
ACE ONE多旋翼飞控 NAZA-H多旋翼飞控
多旋翼无人机
三、多旋翼飞行原理
• 多旋翼飞行器是通过调节多个电机转速来改变螺旋桨转速，实 现升力的变化，进而达到飞行姿态控制的目的。
智能锂电池
多旋翼无人机 二、多旋翼飞行器的构造——遥控系统
遥控系统由遥控器和接收机组成，是整个 飞行系统的无线控制终端。
遥控器
接收机
多旋翼无人机
二、多旋翼飞行器的构造——飞行控制系统
• 飞行控制系统集成了高精度的感应器元件，主要由陀螺仪（飞 行姿态感知），加速计，角速度计，气压计，GPS及指南针模 块（可选配），以及控制电路等部件组成。通过高效的控制算 法内核，能够精准地感应并计算出飞行器的飞行姿态等数据， 再通过主控制单元实现精准定位悬停和自主平稳飞行。
多旋翼无人机
三、多旋翼飞行原理
俯仰运动，即前后控制
在图（b）中，电机1的转速上升，电机3的转速下降，电机2、电机4的 转速保持不变。为了不因为旋翼转速的改变引起四旋翼飞行器整体扭矩 及总拉力改变，旋翼1与旋翼3转速该变量的大小应相等。由于旋翼1的 升力上升，旋翼3的升力下降，产生的不平衡力矩使机身绕y轴旋转（方 向如图所示），同理，当电机1的转速下降，电机3的转速上升，机身便 绕y轴向另一个方向旋转，实现飞行器的俯仰运动。
多旋翼无人机
目录
CONTENTS
1 多旋翼概述及分类 2 多旋翼飞行器的构造 3 多旋翼飞行原理
多旋翼无人机
一、多旋翼概述及分类
• 多旋翼飞行器也称为多轴飞行器，是直升机的一种，它通常有3个 以上的旋翼。飞行器的机动性通过改变不同旋翼的扭力和转速来实 现。相比传统的单水平旋翼直升机，它构造精简，易于维护，操作 简便，稳定性高且携带方便。
系留多旋翼无人机及其应用
系留多旋翼无人机及其应用无人机作为近年来发展迅速的一项新兴技术，已经在多个领域得到广泛应用。
系留多旋翼无人机作为无人机的一种特殊形式，具有独特的优势和特点，因此在一些特定的应用场景中得到了广泛的应用。
本文将介绍系留多旋翼无人机的基本概念、工作原理及其在各个领域的具体应用。
一、系留多旋翼无人机的概念和特点系留多旋翼无人机是一种可以长时间悬停在空中并能够自主悬停的多旋翼无人机。
与普通的多旋翼无人机相比，系留多旋翼无人机通常配备有更大容量的电池和更稳定的控制系统，能够在特定的区域内长时间停留，具有更好的稳定性和悬停能力。
系留多旋翼无人机的工作原理与普通的多旋翼无人机基本相同，都是通过控制多个旋翼的旋转速度来实现飞行和悬停。
与普通的多旋翼无人机不同的是，系留多旋翼无人机通常需要具备更好的稳定性和悬停能力，因此在设计上会更加注重飞行控制系统的精准度和稳定性。
系留多旋翼无人机通常会采用先进的飞行控制系统和传感器，能够实现更加精准的飞行控制和稳定悬停。
为了满足长时间悬停的需要，系留多旋翼无人机通常会搭载更大容量的电池或其他能源装置，以确保能够长时间在空中停留。
系留多旋翼无人机通常还会配备高清摄像设备和传感器，以满足各种形式的监视和测量需求。
1. 军事领域系留多旋翼无人机在军事领域有着广泛的应用。
它可以进行边界巡逻、监视和侦察等任务，并且可以长时间停留在需要监视的区域，提供实时情报和数据支持。
系留多旋翼无人机还可以配备各种传感器和武器装备，用于目标识别和打击任务。
2. 气象观测系留多旋翼无人机可以搭载各种气象传感器，用于进行气象观测和监测。
它可以长时间停留在特定的气象观测区域，实时监测气象参数和气候变化，为气象预测和预警提供重要数据支持。
3. 地质勘探系留多旋翼无人机可以搭载地质勘探设备，用于进行地质勘探和勘测。
它可以长时间停留在需要勘探的区域，利用高清摄像设备和传感器进行地质资源的勘探和监测，提供地质勘探数据支持。
多旋翼无人机的原理
多旋翼无人机的原理
多旋翼无人机是一种通过多个旋翼来产生升力和控制飞行的飞行器。
其原理基于飞行器在空气中产生升力，并通过改变旋翼的转速和姿态来控制飞行方向。
多旋翼无人机通常由一个或多个旋翼组成，每个旋翼由一个电动马达驱动，通过螺旋桨产生向上的推力。
这些旋翼安装在飞行器的平衡板上，通过控制各个旋翼的转速和提升力分配来实现飞行。
在飞行过程中，通过调整各个旋翼的转速，可以使飞行器在空中悬停、上升或下降。
通过改变旋翼的倾斜角，可以实现向前、后、左、右等方向的飞行。
旋翼的倾斜角度可以通过改变飞行器的姿态来实现，通常通过控制机身前后倾斜、左右倾斜和偏航来控制。
多旋翼无人机还可以通过配备陀螺仪和加速度计等传感器来实现自稳定和姿态控制。
陀螺仪可以感知飞行器的姿态变化，通过自动调整旋翼的转速来保持平衡。
加速度计可以感知飞行器的速度和加速度变化，通过自动调整旋翼的转速来保持稳定飞行。
此外，多旋翼无人机还可以通过配备GPS导航系统来实现自
动导航和定位。
通过GPS系统，飞行器可以获取自身的位置
信息，并根据预设的航点来自动飞行。
总之，多旋翼无人机通过调整旋翼的转速和姿态来实现升力和
飞行控制。
搭配各种传感器和导航系统，可以实现自稳定、自动导航和定位等功能，广泛应用于航拍、物流、农业等领域。
多旋翼无人机基础知识
无人机，也称无人飞行器，英文Unmannedaerial vehicle(UAV)无人飞行器是一种配置了数据处理系统、传感器、自动控制系统和通讯系统等必要机载设备的飞行器。
无人机技术是一项设计多个技术领域的综合系统，它对通讯技术、传感器技术、人工智能技术、图像处理技术模式识别技术、现代控制理论都有较深的运用和较高的要求。
无人飞行器与它所配套的地面站测控系统、存储、托运、发射、回收、信息处理等维护保障部分一起形成了一套完整的系统，同城无人飞行器系统Unmannedaerial system(UAS)1.1无人机的种类固定翼无人飞行器采用电动或者燃料发动机产生向前拉力或推力，飞行器依靠固定翼的翼形上下边产生的大气动压强差产生的升力维持飞行器的控制。
无人飞艇采用充气囊结构作为飞行器的升力来源，充气囊一般充有比空气目的小的氢气或氦气。
旋翼无人飞行器，其配备有多个朝正上方安装的螺旋桨，由螺旋桨的动力系统产生向下的气流，并对飞行器产生升力。
扑翼无人飞行器是基于仿生学原理，配合活动机翼能否模拟飞鸟的翅膀上下扑动的动作而产生升力和向前的推力。
伞翼无人飞行器采用伞型机翼作为飞行器升力的主要来源。
1.2无人机的分类与管理在中国无人机驾驶航空器体系中，按照无人机的基本起飞重量指标可以分为四个等级1. 微型无人机，空机质量小于等于7千克2. 轻型无人机，空机质量大于7千克，但小于等于116千克，并且全马力飞行中，矫正空速度100公里/小时，升限小鱼3000米3. 小型无人机，空机质量小于等于5700千克，除微型及小型无人机以外的其他无人机4. 大型无人机，空机质量大于5700千克的无人机中国的空域目前归属于军队管理，民用航空领域则由民航总局向军队申请划分空域及航道。
民航总局针对私人飞行器的管理专设“中国航空器拥有者及驾驶员协会AircraftOwners and Pilots Association Of China - AOPA”，中国民航领域对飞行器主要管理分为三个层次等级进行管理。
