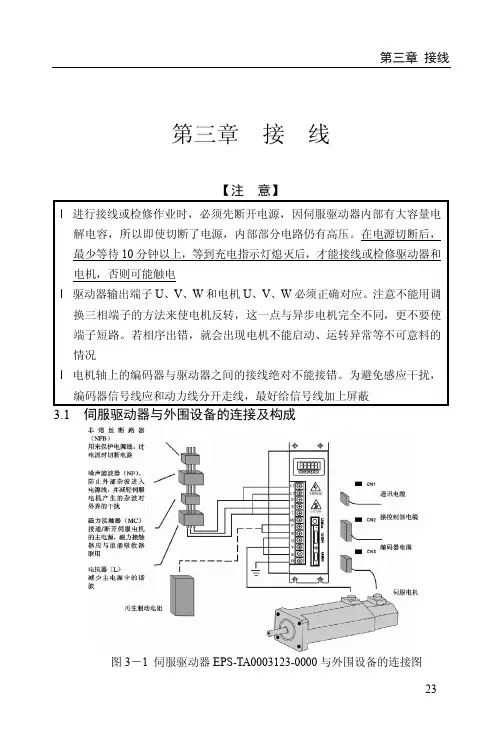

第三章 接线第三章 接 线【注 意】l 进行接线或检修作业时，必须先断开电源，因伺服驱动器内部有大容量电 解电容，所以即使切断了电源，内部部分电路仍有高压。
在电源切断后， 最少等待 10 分钟以上，等到充电指示灯熄灭后，才能接线或检修驱动器和 电机，否则可能触电l 驱动器输出端子 U、V、W 和电机 U、V、W 必须正确对应。
注意不能用调 换三相端子的方法来使电机反转，这一点与异步电机完全不同，更不要使 端子短路。
若相序出错，就会出现电机不能启动、运转异常等不可意料的 情况l 电机轴上的编码器与驱动器之间的接线绝对不能接错。
为避免感应干扰， 编码器信号线应和动力线分开走线，最好给信号线加上屏蔽3.1 伺服驱动器与外围设备的连接及构成图 3－1 伺服驱动器 EPS-TA0003123-0000 与外围设备的连接图 23第三章 接线3.2 标准接线 1. 配线（1）电源端子 TB 线径：R、S、T、U、V、W、PE 端子线径≥1.5mm² (AWG14-16)，L1、L2 端子线径≥1.0mm² (AWG16-18)。
驱动器功率越大需要 TB 端子线径越粗。
接地：接地线（PE）应尽可能粗，驱动器接地线与伺服电机接地线一点接 地，接地电阻<100Ω。
端子连接必须连接牢固。
建议电源采用三相隔离变压器供电，提高电源质量和抗干扰能力。
请安装非熔断性（NFB）断路器，以便驱动器出现故障时能及时切断电源。
建议安装噪声滤波器（NF）、磁力接触器（MC）、电抗器（L），防止外部杂 波进入电源，减轻伺服电机产生的杂波对外界的干扰。
（2）通讯信号 CN1、控制信号 CN2、编码器信号 CN3 线 径 ： 建 议 采用 屏 蔽 电 缆（ 最 好 采用 双 绞 屏蔽 电 缆），线 径 ≥0.12mm² (AWG24-26)。
线长：电缆长度尽可能短，控制信号线 CN2 电缆不超过 5 米，编码器信号 电缆长度不超过 15 米，编码器电源和地线应分别采用 4 组以上芯线并联。
伺服电机内部结构及其工作原理
创作编号：BG7531400019813488897SX创作者：别如克*伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。
所以交流伺服电动机又称两个伺服电动机。
交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。
目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。
交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。
当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。
交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。
它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。
因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。
2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。
伺服电机内部结构及其工作原理
伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造根本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。
所以交流伺服电动机又称两个伺服电动机。
交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转〞现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。
目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反响迅速，而且运转平稳，因此被广泛采用。
交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。
当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。
交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。
它可使临界转差率S0＞1，这样不仅使转矩特性〔机械特性〕更接近于线性，而且具有较大的起动转矩。
因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。
2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。
当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性〔T1－S1、T2－S 2曲线〕以及合成转矩特性〔T－S曲线〕交流伺服电动机的输出功率一般是0.1-100W。
伺服电机内部结构及其工作原理

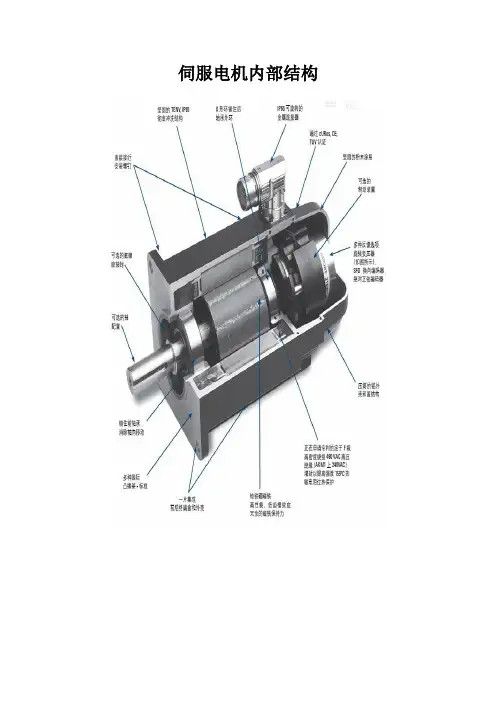

伺服电机内部结构及其⼯作原理伺服电机⼯作原理伺服电机原理⼀、交流伺服电动机交流伺服电动机定⼦的构造基本上与电容分相式单相异步电动机相似.其定⼦上装有两个位置互差90°的绕组，⼀个是励磁绕组Rf，它始终接在交流电压Uf上；另⼀个是控制绕组L，联接控制信号电压Uc。
所以交流伺服电动机⼜称两个伺服电动机。
交流伺服电动机的转⼦通常做成⿏笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，⽆“⾃转”现象和快速响应的性能，它与普通电动机相⽐，应具有转⼦电阻⼤和转动惯量⼩这两个特点。
⽬前应⽤较多的转⼦结构有两种形式：⼀种是采⽤⾼电阻率的导电材料做成的⾼电阻率导条的⿏笼转⼦，为了减⼩转⼦的转动惯量，转⼦做得细长；另⼀种是采⽤铝合⾦制成的空⼼杯形转⼦，杯壁很薄，仅0.2-0.3mm，为了减⼩磁路的磁阻，要在空⼼杯形转⼦内放置固定的内定⼦.空⼼杯形转⼦的转动惯量很⼩，反应迅速，⽽且运转平稳，因此被⼴泛采⽤。
交流伺服电动机在没有控制电压时，定⼦内只有励磁绕组产⽣的脉动磁场，转⼦静⽌不动。
当有控制电压时，定⼦内便产⽣⼀个旋转磁场，转⼦沿旋转磁场的⽅向旋转，在负载恒定的情况下，电动机的转速随控制电压的⼤⼩⽽变化，当控制电压的相位相反时，伺服电动机将反转。
交流伺服电动机的⼯作原理与分相式单相异步电动机虽然相似，但前者的转⼦电阻⽐后者⼤得多，所以伺服电动机与单机异步电动机相⽐，有三个显著特点：1、起动转矩⼤由于转⼦电阻⼤，其转矩特性曲线如图3中曲线1所⽰，与普通异步电动机的转矩特性曲线2相⽐，有明显的区别。
它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，⽽且具有较⼤的起动转矩。
因此，当定⼦⼀有控制电压，转⼦⽴即转动，即具有起动快、灵敏度⾼的特点。
2、运⾏范围较⼴3、⽆⾃转现象正常运转的伺服电动机，只要失去控制电压，电机⽴即停⽌运转。
当伺服电动机失去控制电压后，它处于单相运⾏状态，由于转⼦电阻⼤，定⼦中两个相反⽅向旋转的旋转磁场与转⼦作⽤所产⽣的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线）交流伺服电动机的输出功率⼀般是0.1-100W。

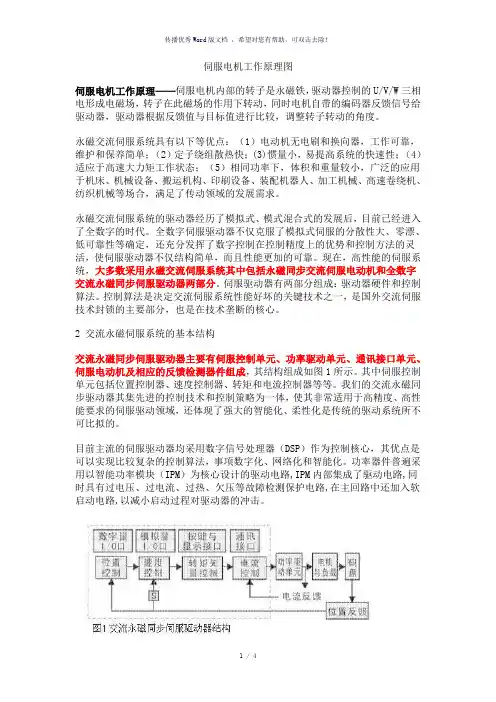

伺服电机工作原理图
伺服电机工作原理图伺服电机工作原理——伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
永磁交流伺服系统具有以下等优点：（1）电动机无电刷和换向器，工作可靠，维护和保养简单；（2）定子绕组散热快；(3)惯量小，易提高系统的快速性；（4）适应于高速大力矩工作状态；（5）相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。
永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。
全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。
现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
伺服驱动器有两部分组成：驱动器硬件和控制算法。
控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。
2 交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。
其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。
我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。
目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。
功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。
伺服电机内部结构及其工作原理

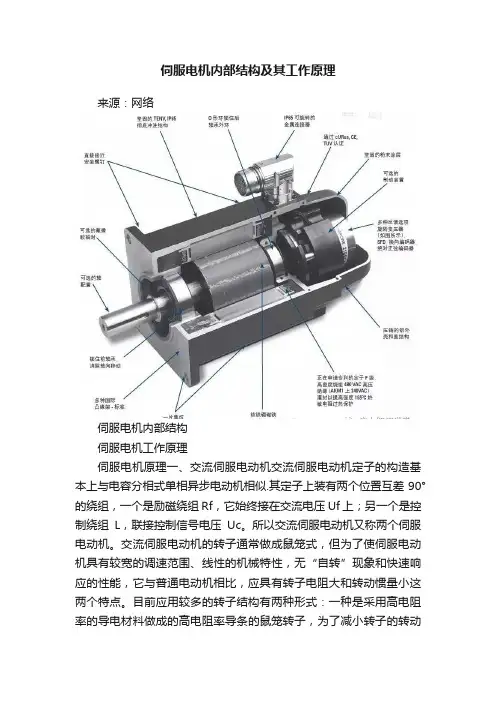

伺服电机内部结构及其工作原理来源：网络伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组，一个是励磁绕组Rf，它始终接在交流电压Uf上；另一个是控制绕组L，联接控制信号电压Uc。
所以交流伺服电动机又称两个伺服电动机。
交流伺服电动机的转子通常做成鼠笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，无“自转”现象和快速响应的性能，它与普通电动机相比，应具有转子电阻大和转动惯量小这两个特点。
目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子，为了减小转子的转动惯量，转子做得细长；另一种是采用铝合金制成的空心杯形转子，杯壁很薄，仅0.2-0.3mm，为了减小磁路的磁阻，要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小，反应迅速，而且运转平稳，因此被广泛采用。
交流伺服电动机在没有控制电压时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。
当有控制电压时，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。
交流伺服电动机的工作原理与分相式单相异步电动机虽然相似，但前者的转子电阻比后者大得多，所以伺服电动机与单机异步电动机相比，有三个显著特点：1、起动转矩大由于转子电阻大，其转矩特性曲线如图3中曲线1所示，与普通异步电动机的转矩特性曲线2相比，有明显的区别。
它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，而且具有较大的起动转矩。
因此，当定子一有控制电压，转子立即转动，即具有起动快、灵敏度高的特点。
2、运行范围较广3、无自转现象正常运转的伺服电动机，只要失去控制电压，电机立即停止运转。
当伺服电动机失去控制电压后，它处于单相运行状态，由于转子电阻大，定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性（T1－S1、T2－S2曲线）以及合成转矩特性（T－S曲线）交流伺服电动机的输出功率一般是0.1-100W。
伺服电机内部结构及其工作原理分解
伺服电机内部结构及其⼯作原理分解伺服电机内部结构伺服电机⼯作原理伺服电机原理⼀、交流伺服电动机交流伺服电动机定⼦的构造基本上与电容分相式单相异步电动机相似.其定⼦上装有两个位置互差90°的绕组，⼀个是励磁绕组Rf，它始终接在交流电压Uf上；另⼀个是控制绕组L，联接控制信号电压Uc。
所以交流伺服电动机⼜称两个伺服电动机。
交流伺服电动机的转⼦通常做成⿏笼式，但为了使伺服电动机具有较宽的调速范围、线性的机械特性，⽆“⾃转”现象和快速响应的性能，它与普通电动机相⽐，应具有转⼦电阻⼤和转动惯量⼩这两个特点。
⽬前应⽤较多的转⼦结构有两种形式：⼀种是采⽤⾼电阻率的导电材料做成的⾼电阻率导条的⿏笼转⼦，为了减⼩转⼦的转动惯量，转⼦做得细长；另⼀种是采⽤铝合⾦制成的空⼼杯形转⼦，杯壁很薄，仅0.2-0.3mm，为了减⼩磁路的磁阻，要在空⼼杯形转⼦内放置固定的内定⼦.空⼼杯形转⼦的转动惯量很⼩，反应迅速，⽽且运转平稳，因此被⼴泛采⽤。
交流伺服电动机在没有控制电压时，定⼦内只有励磁绕组产⽣的脉动磁场，转⼦静⽌不动。
当有控制电压时，定⼦内便产⽣⼀个旋转磁场，转⼦沿旋转磁场的⽅向旋转，在负载恒定的情况下，电动机的转速随控制电压的⼤⼩⽽变化，当控制电压的相位相反时，伺服电动机将反转。
交流伺服电动机的⼯作原理与分相式单相异步电动机虽然相似，但前者的转⼦电阻⽐后者⼤得多，所以伺服电动机与单机异步电动机相⽐，有三个显著特点：1、起动转矩⼤由于转⼦电阻⼤，其转矩特性曲线如图3中曲线1所⽰，与普通异步电动机的转矩特性曲线2相⽐，有明显的区别。
它可使临界转差率S0＞1，这样不仅使转矩特性（机械特性）更接近于线性，⽽且具有较⼤的起动转矩。
因此，当定⼦⼀有控制电压，转⼦⽴即转动，即具有起动快、灵敏度⾼的特点。
2、运⾏范围较⼴3、⽆⾃转现象正常运转的伺服电动机，只要失去控制电压，电机⽴即停⽌运转。
当伺服电动机失去控制电压后，它处于单相运⾏状态，由于转⼦电阻⼤，定⼦中两个相反⽅向旋转的旋转磁场与转⼦作⽤所产⽣的两个转矩特性（T1－S1、T2－S 2曲线）以及合成转矩特性（T－S曲线）交流伺服电动机的输出功率⼀般是0.1-100W。
PNP-松下伺服连西门子PLC接线说明示例
伺服输入信号：说明书上伺服输入信号端口都是默认与NPN输出的PLC接法，NPN输出就是伺服与PLC公共端24V+，PLC输出信号开关判断是否要与0V导通进行逻辑输出所以7脚COM公共端接的24V+，举例29脚SRV-ON使能信号接PLC的输出，31脚A-CLR也是一样的，由PLC输出控制那么如果PLC是PNP的输出，那就反着来PNP输出就是公共端0V，输出信号开关判断是否要与24V+导通进行逻辑输出所以7脚COM公共端接的0V，29脚SRV-ON使能信号接PLC的输出，31脚A-CLR也是一样的，由PLC输出控制输出信号：伺服默认的输出信号也是NPN输出接法，伺服输出信号开关判断是否要与0V导通进行逻辑输出，控制PLC输入触点负载通断举例ALM-37,36引脚：37接PLC的输入点，36接0V，伺服控制37与36的通断从而控制PLC输入触点负载的通断如果是要求伺服是PNP的输出，一样是反着来举例ALM-37,36引脚：37接24V+，36接PLC的输入点，伺服控制37与36的通断从而控制PLC输入触点负载的通断脉冲输入信号也是一样：支持12~24V脉冲，默认PLC是NPN输出如果你是24V的脉冲，建议用1,2,4,6端口（下面的②）因为1,2端口内置限流电阻，不用你PLC输出接了如果你用3,4,5,6，那么就需要外接限流电阻，电阻规格见①以脉冲+方向的NPN输出脉冲举例就是：1,2接24V+；4接脉冲，6接方向以脉冲+方向的PNP输出脉冲举例就是：1接脉冲，2接方向；4,6接0V松下伺服问题1）我司选用的PLC是西门子，所以是PNP形式，而松下伺服原有的电气接线原理图是NPN 形式，请问如何接线才能达到我使用的要求，我所用的50针点，只用到10针，分别是：1，2,4,6,7,29,31,41，36,37。
脉冲串接1脚，方向接2脚，4,6,7脚接0V，29脚接PLC输出点（伺服使能）或接在+24V,31接PLC输出（伺服警报清除）,37脚接+24V,36脚接至PLC输入点（伺服报警）关于抱闸：10,1111接继电器控制脚，继电器另一端接24V+10接24V-，这样就形成一个回路，继电器再控制抱闸的通断。
