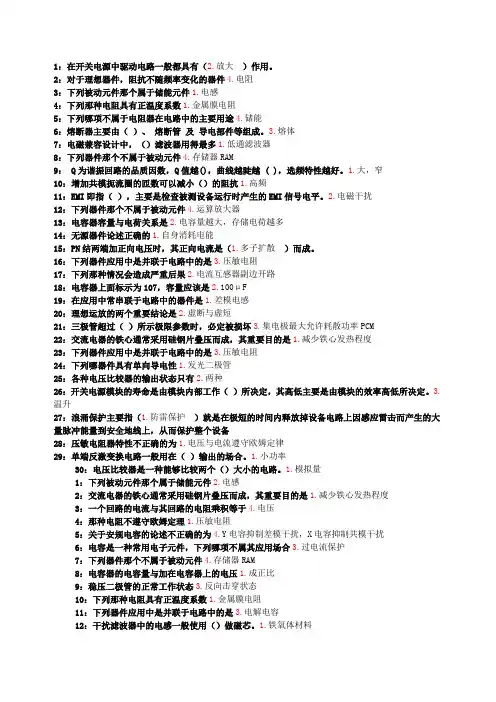

电气元件 练习题及答案
1：在开关电源中驱动电路一般都具有（2.放大）作用。
2：对于理想器件，阻抗不随频率变化的器件4.电阻3：下列被动元件那个属于储能元件1.电感4：下列那种电阻具有正温度系数1.金属膜电阻5：下列哪项不属于电阻器在电路中的主要用途4.储能6：熔断器主要由（）、熔断管及导电部件等组成。
3.熔体7：电磁兼容设计中，（）滤波器用得最多1.低通滤波器8：下列器件那个不属于被动元件4.存储器RAM9： Q为谐振回路的品质因数，Q值越()，曲线越陡越 ( )，选频特性越好。
1.大，窄10：增加共模扼流圈的匝数可以减小（）的阻抗1.高频11：EMI即指（），主要是检查被测设备运行时产生的EMI信号电平。
2.电磁干扰12：下列器件那个不属于被动元件4.运算放大器13：电容器容量与电荷关系是2.电容量越大，存储电荷越多14：无源器件论述正确的1.自身消耗电能15：PN结两端加正向电压时，其正向电流是（1.多子扩散）而成。
16：下列器件应用中是并联于电路中的是3.压敏电阻17：下列那种情况会造成严重后果2.电流互感器副边开路18：电容器上面标示为107，容量应该是2.100μF19：在应用中常串联于电路中的器件是1.差模电感20：理想运放的两个重要结论是2.虚断与虚短21：三极管超过（）所示极限参数时，必定被损坏3.集电极最大允许耗散功率PCM22：交流电器的铁心通常采用硅钢片叠压而成，其重要目的是1.减少铁心发热程度23：下列器件应用中是并联于电路中的是3.压敏电阻24：下列哪器件具有单向导电性1.发光二极管25：各种电压比较器的输出状态只有2.两种26：开关电源模块的寿命是由模块内部工作（）所决定，其高低主要是由模块的效率高低所决定。
3.温升27：浪涌保护主要指（1.防雷保护）就是在极短的时间内释放掉设备电路上因感应雷击而产生的大量脉冲能量到安全地线上，从而保护整个设备28：压敏电阻器特性不正确的为1.电压与电流遵守欧姆定律29：单端反激变换电路一般用在（）输出的场合。

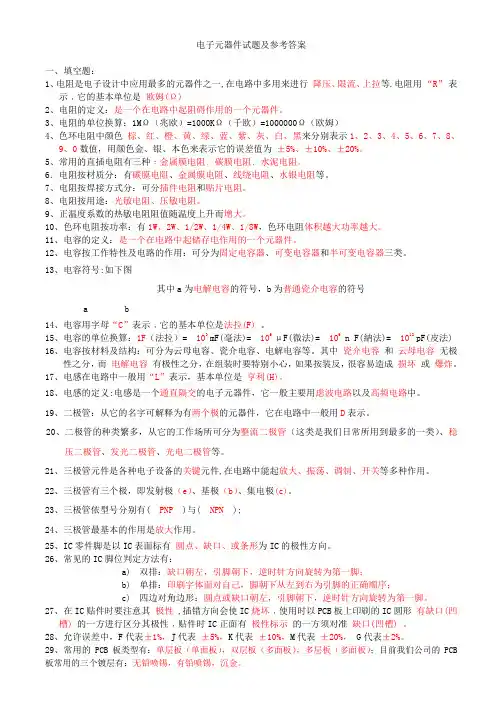

电子元件考题及参考答案
电子元器件试题及参考答案一、填空题：1、电阻是电子设计中应用最多的元器件之一,在电路中多用来进行降压、限流、上拉等.电阻用“R”表示﹐它的基本单位是欧姆(Ω)2、电阻的定义：是一个在电路中起阻碍作用的一个元器件。
3、电阻的单位换算：1MΩ（兆欧）=1000KΩ（千欧）=1000000Ω（欧姆）4、色环电阻中颜色棕、红、橙、黄、绿、蓝、紫、灰、白、黑来分别表示1、2、3、4、5、6、7、8、9、0数值，用颜色金、银、本色来表示它的误差值为±5%、±10%、±20%。
5、常用的直插电阻有三种﹕金属膜电阻﹑碳膜电阻﹑水泥电阻。
6．电阻按材质分：有碳膜电阻、金属膜电阻、线绕电阻、水银电阻等。
7、电阻按焊接方式分：可分插件电阻和贴片电阻。
8、电阻按用途：光敏电阻、压敏电阻。
9、正温度系数的热敏电阻阻值随温度上升而增大。
10、色环电阻按功率：有1W、2W、1/2W、1/4W、1/8W，色环电阻体积越大功率越大。
11、电容的定义：是一个在电路中起储存电作用的一个元器件。
12、电容按工作特性及电路的作用：可分为固定电容器、可变电容器和半可变电容器三类。
13、电容符号:如下图其中a为电解电容的符号，b为普通瓷介电容的符号a b14、电容用字母“C”表示﹐它的基本单位是法拉(F)。
15、电容的单位换算：1F（法拉）= 103 mF(毫法)= 106 μF(微法)= 109 n F(納法)= 1012 pF(皮法)16、电容按材料及结构：可分为云母电容、瓷介电容、电解电容等。
其中瓷介电容和云母电容无极性之分，而电解电容有极性之分，在组装时要特别小心，如果按装反，很容易造成损坏或爆炸。
17、电感在电路中一般用“L”表示，基本单位是亨利(H)。
18、电感的定义:电感是一个通直隔交的电子元器件，它一般主要用虑波电路以及高频电路中。
19、二极管：从它的名字可解释为有两个极的元器件，它在电路中一般用D表示。

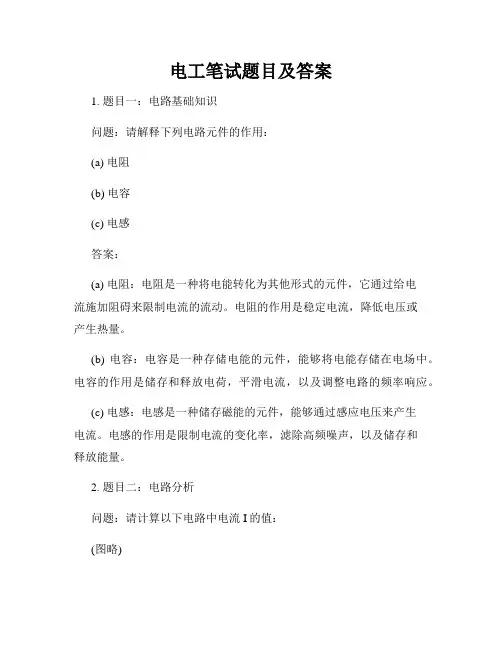

电工笔试题目及答案
电工笔试题目及答案1. 题目一：电路基础知识问题：请解释下列电路元件的作用：(a) 电阻(b) 电容(c) 电感答案：(a) 电阻：电阻是一种将电能转化为其他形式的元件，它通过给电流施加阻碍来限制电流的流动。
电阻的作用是稳定电流，降低电压或产生热量。
(b) 电容：电容是一种存储电能的元件，能够将电能存储在电场中。
电容的作用是储存和释放电荷，平滑电流，以及调整电路的频率响应。
(c) 电感：电感是一种储存磁能的元件，能够通过感应电压来产生电流。
电感的作用是限制电流的变化率，滤除高频噪声，以及储存和释放能量。
2. 题目二：电路分析问题：请计算以下电路中电流I的值：(图略)答案：根据所给电路图，我们可以使用基尔霍夫定律进行电流计算。
具体计算过程如下：(详细计算过程略)最终，我们得到电流I的值为x Ampere。
3. 题目三：安全与维护问题：当需要进行电气设备的维护和保养时，应该采取哪些安全措施？答案：- 断电：在进行任何电气设备的维护和保养之前，必须先切断设备的电源，避免电击和其他意外伤害的发生。
- 使用个人防护装备：在维护过程中，应佩戴适当的个人防护装备，如绝缘手套、护目镜等，以确保工作人员的安全。
- 防止误操作：要确保维修人员了解设备操作程序，并采取适当的措施，防止误操作引发事故。
- 定期检查设备：定期检查电气设备的工作状态，及时发现和修复潜在的故障，减少意外风险。
4. 题目四：故障排查问题：当电路中发生故障时，应该采取哪些步骤进行故障排查？答案：- 检查电源：首先检查电路的电源是否正常供电，确保电压和频率符合要求。
- 检查连线：仔细检查电路连线是否松动、烧毁或断开。
确保所有连接牢固可靠。
- 使用测试工具：使用适当的测试工具，如万用表、电压表等，测量电压、电流和电阻值，以确定故障点。
- 逐步排查：从电源端开始逐步排查，检查每个元件是否正常工作，找出引起故障的元件。
- 修复或更换故障部件：根据检查结果，修复或更换故障元件，确保电路恢复正常运行。

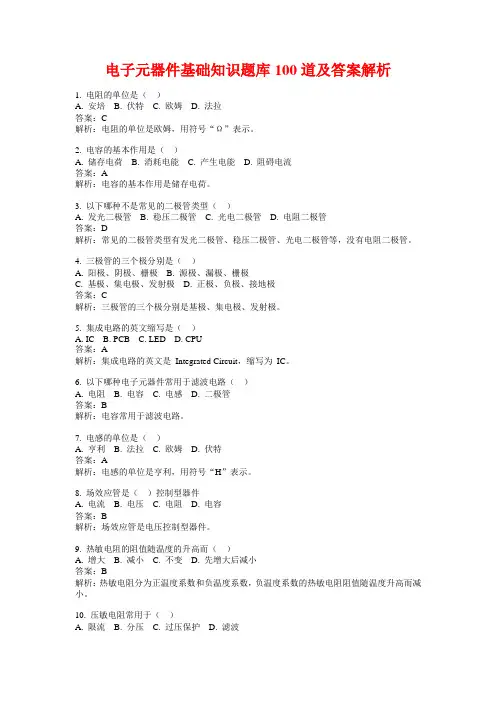

电子元器件基础知识题库100道及答案解析
电子元器件基础知识题库100道及答案解析1. 电阻的单位是（）A. 安培B. 伏特C. 欧姆D. 法拉答案：C解析：电阻的单位是欧姆，用符号“Ω”表示。
2. 电容的基本作用是（）A. 储存电荷B. 消耗电能C. 产生电能D. 阻碍电流答案：A解析：电容的基本作用是储存电荷。
3. 以下哪种不是常见的二极管类型（）A. 发光二极管B. 稳压二极管C. 光电二极管D. 电阻二极管答案：D解析：常见的二极管类型有发光二极管、稳压二极管、光电二极管等，没有电阻二极管。
4. 三极管的三个极分别是（）A. 阳极、阴极、栅极B. 源极、漏极、栅极C. 基极、集电极、发射极D. 正极、负极、接地极答案：C解析：三极管的三个极分别是基极、集电极、发射极。
5. 集成电路的英文缩写是（）A. ICB. PCBC. LEDD. CPU答案：A解析：集成电路的英文是Integrated Circuit，缩写为IC。
6. 以下哪种电子元器件常用于滤波电路（）A. 电阻B. 电容C. 电感D. 二极管答案：B解析：电容常用于滤波电路。
7. 电感的单位是（）A. 亨利B. 法拉C. 欧姆D. 伏特答案：A解析：电感的单位是亨利，用符号“H”表示。
8. 场效应管是（）控制型器件A. 电流B. 电压C. 电阻D. 电容答案：B解析：场效应管是电压控制型器件。
9. 热敏电阻的阻值随温度的升高而（）A. 增大B. 减小C. 不变D. 先增大后减小答案：B解析：热敏电阻分为正温度系数和负温度系数，负温度系数的热敏电阻阻值随温度升高而减小。
10. 压敏电阻常用于（）A. 限流B. 分压C. 过压保护D. 滤波解析：压敏电阻常用于过压保护。
11. 以下哪种不是常见的集成电路封装形式（）A. DIPB. SOPC. BGAD. LED答案：D解析：LED 不是集成电路封装形式，DIP、SOP、BGA 是常见的集成电路封装形式。
12. 晶振的作用是（）A. 产生时钟信号B. 放大信号C. 滤波D. 整流答案：A解析：晶振的作用是产生稳定的时钟信号。
(完整版)常用电器元件认识和选用习题与答案
学习单元4习题常用电器元件认识和选用一、填空题：1、当接触器线圈得电时，使接触器触点闭合、触点断开。
2、在机床电气控制线路中，起动按钮其按钮帽是色，按钮触点是常的。
3、空气阻尼式时间继电器主要由、、和等三部分组成。
4、在机床电气控制原理图中，KA表示，SB表示、SQ表示。
5、当接触器线圈断电时，使接触器触点闭合、触点断开。
6、电器元件触点的故障主要有、、。
7、在机床电气控制原理图中， KT表示，SB表示、SQ表示。
8、熔断器熔体允许长期通过 1.2倍的额定电流，当通过的＿＿越大，熔体熔断的越短。
9、热继电器是对电动机进行保护的电器；熔断器是进行保护的电器。
10、安装刀开关时，电源进线应接在，用电设备应接在。
11、三相笼型异步电动机常用的电气制动方式有和12、在机床电气控制原理图中， KM表示，KA表示， QS表示。
13、当接触器线圈得电时，使接触器常开触点、常闭触点。
14、在机床电气控制线路中，停止按钮是色，按钮触点是常的。
15、在机床电气控制原理图中， KM表示， KT表示，QS表示。
16、在接触器控制线路中，依靠自身的_______保持线圈通电的环节叫_______；串入对方控制线路的_______叫互锁触点17、在机床电气控制原理图中， TC表示， KS表示，QS表示。
18、三相笼型异步电动机的反接制动控制电路中，常利用进行自动控制。
19、常用的熔断器有三种：、、和。
20当接触器线圈断电时，使接触器常开触点、常闭触点。
21、在机床电气控制原理图中， KT表示， KS表示，QS表示。
22、熔断器熔体允许长期通过倍的额定电流，当通过的电流越大，熔体熔断的越短。
23、通电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。
24、熔断器熔体允许长期通过倍的额定电流，当通过的越大，熔体熔断的时间越短。
25、通电延时型时间继电器，当线圈断电时，延时触点动作，瞬动触点动作。
26、断电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。
常用低压电气元件培训试题(答案)
常用低压电气元件培训试题一、填空题1．在纯电感电路中, 没有能量消耗, 只有能量( 转换)。
2．空气断路器按照控制的相数分为（ 1 ）（ 2 ）（ 3 ）（ 4 ）断路器。
3．空气断路器在使用过程中实际的电流大小要（小于或等于）空气断路器的额定电流。
4．熔断器是用于交、直流电器和电气设备的（短路）（过载）保护。
5．熔断器式刀开关、大电流刀开关用于（电路隔离）。
6．接触器是在正常工作条件下，用来频繁地（接通或分断）电动机等主电路，并能（远距离）控制的开关电器。
7．接触器按驱动触头系统的动力可分为（电磁式接触器），（气动接触器）与（液压接触器），其中尤以（电磁式接触器）应用最为普遍。
8．电磁式接触器由（电磁机构）、（触头系统）、（弹簧）、（灭弧装置）及（支架底座）等部分组成。
9．接触器按主触头接通或分断电流性质的不同分为（直流接触器）与（交流接触器）。
10．对于交流接触器有（３极）、（４极）和（５极）三种。
11．接触器的工作原理：接触器电磁线圈（通电）后，在铁芯中产生（磁通），于是在衔铁气隙处产生（电磁吸力），将衔铁吸合。
12．额定电压指（接触器主触头之间）的正常工作电压值，该值标注在接触器铭牌上。
13．额定电流指（接触器主触头之间）正常工作电流值。
14. 接触器不吸合或吸不足（触头已闭合而铁芯尚未完全吸合）有可能（电源电压过低），或（铁芯机械卡阻）。
15. 线圈断电后接触器不释放或释放缓慢的原因有（触头熔焊）或者（机械卡阻）。
16. 铁芯噪声过大的原因有（铁芯极面有油污），（磨损不平触头）（弹簧压力过大），（铁芯机械受阻）。
17. 中间继电器的动作时间。
有（吸合时间）与（释放时间）两种。
18. 一般电磁式继电器动作时间为（０．０５～０．２ｓ）。
19. 电磁式中间继电器实质上是一种（电压继电器），其特点是触头数量较多，用在电路中起（增加触头数量）和（起中间放大作用）20. 按电磁式中间继电器线圈电压种类不同可分为（直流中间继电器）与（交流中间继电器）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习单元4习题常用电器元件认识和选用一、填空题：1、当接触器线圈得电时，使接触器触点闭合、触点断开。
2、在机床电气控制线路中，起动按钮其按钮帽是色，按钮触点是常的。
3、空气阻尼式时间继电器主要由、、和等三部分组成。
4、在机床电气控制原理图中，KA表示，SB表示、SQ表示。
5、当接触器线圈断电时，使接触器触点闭合、触点断开。
6、电器元件触点的故障主要有、、。
7、在机床电气控制原理图中， KT表示，SB表示、SQ表示。
8、熔断器熔体允许长期通过 1.2倍的额定电流，当通过的＿＿越大，熔体熔断的越短。
9、热继电器是对电动机进行保护的电器；熔断器是进行保护的电器。
10、安装刀开关时，电源进线应接在，用电设备应接在。
11、三相笼型异步电动机常用的电气制动方式有和12、在机床电气控制原理图中， KM表示，KA表示， QS表示。
13、当接触器线圈得电时，使接触器常开触点、常闭触点。
14、在机床电气控制线路中，停止按钮是色，按钮触点是常的。
15、在机床电气控制原理图中， KM表示， KT表示，QS表示。
16、在接触器控制线路中，依靠自身的_______保持线圈通电的环节叫_______；串入对方控制线路的_______叫互锁触点17、在机床电气控制原理图中， TC表示， KS表示，QS表示。
18、三相笼型异步电动机的反接制动控制电路中，常利用进行自动控制。
19、常用的熔断器有三种：、、和。
20当接触器线圈断电时，使接触器常开触点、常闭触点。
21、在机床电气控制原理图中， KT表示， KS表示，QS表示。
22、熔断器熔体允许长期通过倍的额定电流，当通过的电流越大，熔体熔断的越短。
23、通电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。
24、熔断器熔体允许长期通过倍的额定电流，当通过的越大，熔体熔断的时间越短。
25、通电延时型时间继电器，当线圈断电时，延时触点动作，瞬动触点动作。
26、断电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。
27、在机床电气控制原理图中， KT表示， KS表示，TA表示。
28、接触器的触点分触点和辅助触点两种。
前者通常为对，后者一般有常开、常闭各对。
29、低压断路器一般由、灭弧系统、、器及外壳或框架等组成30、接触器CJ10-20，其中CJ表示，20表示。
31、接触器CJ10-40，其中CJ表示，40表示。
32、断电延时型时间继电器，当线圈断电时，延时触点动作，瞬动触点动作。
33、根据用途不同，接触器的触点分主触点a和触点b两种。
a通常用于通断电路,而 b一般通常接在电路中。
34、安装时，刀开关在合闸状态下手柄应该向，不能装和平装，以防止闸刀松动落下时产生。
35、低压断路器一般由、、、脱扣器及外壳或框架等组成二、请绘出下列元件的符号：延时断开常开触点速度继电器的常开触点行程开关的常闭触点断电延时型时间继电器的线圈延时闭合常开触点复合按钮开关热继电器的常闭触点中间继电器的常开触点交流接触器的辅助常开触点中间继电器的常闭触点延时断开常闭触点速度继电器的常闭触点行程开关的常开触点延时闭合常闭触点时间继电器的瞬动常闭触点断电延时型时间继电器的线圈按钮开关的常开触点时间继电器的瞬动常闭触点热继电器的常闭触点三级刀开关通电延时型时间继电器的线圈热继电器的热元件断电延时型时间继电器的瞬动常闭触点通电延时型时间继电器的瞬动常开触点复合行程开关交流接触器的常闭触点低压断路器交流接触器的线圈熔断器三、简答题：1、简述速度继电器的工作原理和功用。
2、请阐述电气控制系统中常用的保护环节有哪些？3、简述通电延时型时间继电器的工作原理。
4、在电气控制中，为什么一般不宜用热继电器作短路保护?5、在电气控制中，为什么一般不宜用熔断器作过载保护?6、简述通电延时型空气阻尼式时间继电器的的工作原理?7、简述断电延时型空气阻尼式时间继电器的的工作原理?8、简述交流接触器的工作原理。
学习单元4习题答案常用电器元件认识和选用一、填空题：1、当接触器线圈得电时，使接触器常开触点闭合、常闭触点断开。
2、在机床电气控制线路中，起动按钮其按钮帽是绿色，按钮触点是常红的。
3、空气阻尼式时间继电器主要由延时机构、触点系统和电磁机构等三部分组成。
4、在机床电气控制原理图中，KA表示电磁继电器，SB表示按钮开关、SQ表示行程开关。
5、当接触器线圈断电时，使接触器常闭触点闭合、常开触点断开。
6、电器元件触点的故障主要有触点过热、磨损、熔焊。
7、在机床电气控制原理图中，KT表示时间继电器，SB表示按钮开关、SQ表示行程开关。
8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的电流越大，熔体熔断的时间越短。
9、热继电器是对电动机进行过载保护的电器；熔断器是进行短路保护的电器。
10、安装刀开关时，电源进线应接在上方，用电设备应接在下方。
11、三相笼型异步电动机常用的电气制动方式有能耗制动和反接制动。
12、在机床电气控制原理图中，KM表示交流接触器，KA表示电磁继电器，QS表示刀开关。
13、当接触器线圈得电时，使接触器常开触点闭合、常闭触点断开。
14、在机床电气控制线路中，停止按钮是红色，按钮触点是常闭的。
15、在机床电气控制原理图中，KM表示接触器，KT表示时间继电器，QS表示刀开关。
16、在接触器控制线路中，依靠自身的辅助常开触点保持线圈通电的环节叫自锁；串入对方控制线路的常闭触点叫互锁触点17、在机床电气控制原理图中，TC表示变压器，KS表示速度继电器，QS表示刀开关。
18、三相笼型异步电动机的反接制动控制电路中，常利用速度继电器的常开触点进行自动控制。
19、常用的熔断器有三种：磁插式、螺旋管式和密封管式。
20当接触器线圈断电时，使接触器常开触点断开、常闭触点闭合。
21、在机床电气控制原理图中，KT表示时间继电器，KS表示速度继电器，QS表示刀开关。
22、熔断器熔体允许长期通过1.2 倍的额定电流，当通过的电流越大，熔体熔断的时间越短。
23、通电延时型时间继电器，当线圈通电时，延时触点延时动作，瞬动触点瞬时动作。
24、熔断器熔体允许长期通过1.2倍的额定电流，当通过的电流越大，熔体熔断的时间越短。
25、通电延时型时间继电器，当线圈断电时，延时触点瞬时动作，瞬动触点瞬时动作。
26、断电延时型时间继电器，当线圈通电时，延时触点瞬时 动作 ，瞬动触点瞬时 动作。
27、在机床电气控制原理图中， KT 表示时间继电器， KS 表示速度继电器 ，TA 表示电流互感器。
28、接触器的触点分主触点和辅助触点两种。
前者通常为三对，后者一般有常开、常闭各两对。
29、低压断路器一般由触点系统、灭弧系统、操作系统、脱扣器及外壳或框架等组成30、接触器CJ10-20，其中CJ 表示交流接触器，20表示主触点额定电流20A 。
31、接触器CJ10-40，其中CJ 表示交流接触器，40表示主触点额定电流40A 。
32、断电延时型时间继电器，当线圈断电时，延时触点延时动作 ，瞬动触点瞬时 动作。
33、根据用途不同，接触器的触点分主触点a 和辅助触点b 两种。
a 通常用于通断主电路,而 b 一般通常接在辅助电路中。
34、安装时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时产生误合闸。
35、低压断路器一般由触点系统、操作系统、灭弧系统、脱扣器及外壳或框架等组成二、请绘出下列元件的符号：延时断开常开触点 速度继电器的常开触点行程开关的常闭触点 断电延时型时间继电器的线圈延时闭合常开触点 复合按钮开关热继电器的常闭触点 中间继电器的常开触点交流接触器的辅助常开触点 中间继电器的常闭触点延时断开常闭触点 速度继电器的常闭触点行程开关的常开触点 延时闭合常闭触点时间继电器的瞬动常闭触点按钮开关的常开触点热继电器的常开触点三级刀开关通电延时型时间继电器的线圈热继电器的热元件断电延时型时间继电器的瞬动常闭触点熔断器通电延时型时间继电器的瞬动常开触点复合行程开关交流接触器的常闭触点低压断路器交流接触器的线圈三、简答题1、简述速度继电器的工作原理和功用。
答：速度继电器主要由转子、定子和触点三部分组成。
转子由一块永久磁铁制成，与电动机同轴相连，用以接收转动信号，定子空套在转子上。
当电机旋转时，速度继电器的转子(磁铁)随之旋转，笼形绕组切割转子磁场产生感应电动势，形成环内电流，此电流与磁铁磁场相作用，产生电磁转矩，定子在此力矩的作用下带动摆锤，克服弹簧力而顺转子转动的方向摆动，并拨动触点，改变其通断状态(在摆锤左、右各设一组切换触点，分别在速度继电器正转和反转时发生作用)。
当转速低于某一值时，定子产生的转矩减小，动触点复位。
当调节弹簧弹力时，可使速度继电器在不同转速时切换触点，改变通断状态。
2、请阐述电气控制系统中常用的保护环节有哪些？答：保护环节如下：（1）短路保护由熔断器FU1、FU2分别实现主电路和控制电路的短路保护。
为扩大保护范围，在电路中熔断器应安装在靠近电源端，通常安装在电源开关下面。
（2）过载保护由于熔断器一般不宜用作电动机的过载保护，为此采用热继电器FR 实现电动机的过载保护。
当电动机长期过载时，串接在电动机定子电路中的双金属片因过热变形，致使其串接在控制电路中的热继电器FR常闭触头打开，切断KM线圈电路，电动机停止运转，实现过载保护。
（3）欠压和失压保护当电源电压由于某种原因严重欠压或失压时，接触器电磁吸力急剧下降或消失，衔铁释放，常开触头与自锁触头断开，电动机停止运转。
而当电源电压恢复正常时，电动机不会自行起动运转，避免事故发生。
3、简述通电延时型时间继电器的工作原理。
答：通电延时型时间继电器电磁铁线圈通电后，将衔铁吸下，于是顶杆与衔铁间出现一个空隙。
当与顶杆相连的活塞在弹簧作用下由上向下移动时，在橡皮膜上面形成空气稀薄的空间(气室)，空气由进气孔逐渐进入气室，活塞因受到空气的阻力，不能迅速下降。
当降到一定位置时，杠杆使延时触点动作(常开触点闭合，常闭触点断开)。
线圈断电时，弹簧使衔铁和活塞等复位，空气经橡皮膜与顶杆之间推开的气隙迅速排出，触点瞬时复位。
4、在电气控制中，为什么一般不宜用热继电器作短路保护?答：热继电器是具有过载保护特性的过电流继电器。
它用于：电动机或其他设备的过载保护和断相保护。
长期过载、频繁启动、欠电压、断相运行均会引起过电流。
一般不宜用热继电器作短路保护，由于它的热元件有热惯性，即使通过它的电流超过额定电流好几倍，它也不会瞬间动作，所以只能用它做过载保护。
5、在电气控制中，为什么一般不宜用熔断器作过载保护?答：在电气控制中，一般不宜用熔断器作短路保护，因为熔断器可以长期容许通过1.2倍的其额定电流，只有当短路和严重过载是它才会熔断，当轻微过载时，不会熔断，起不到保护作用，所以只能用它做短路保护。
