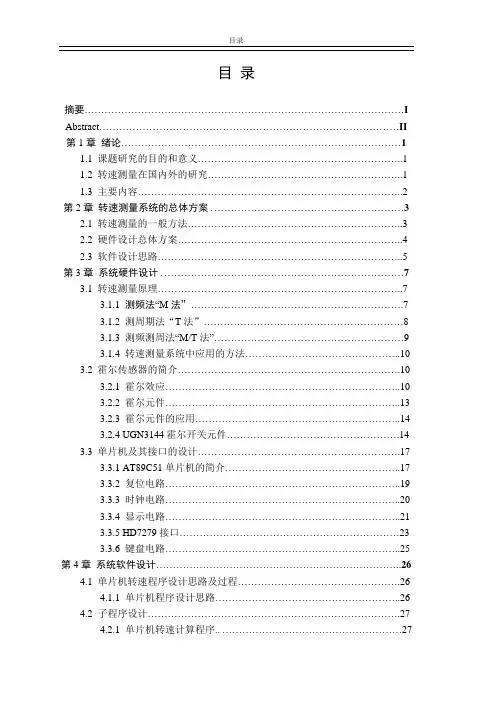

【精品】毕业设计-基于51单片机的转速测量系统设计
Keywordsmonolithic integrated circuits;speedsmeasure;Hall element
第
1.1
随着超大规模集成电路技术提高，尤其是单片机应用技术以其功能强大，价格低廉的显著特点，使全数字化测量转速系统得以广泛应用。由于单片机在测量转速方面具有体积小、性能强、成本低的特点，越来越受到企业用户的青睐。转速是工程中应用非常广泛的一个参数，其测量方法较多，而模拟量的采集和模拟处理一直是转速测量的主要方法，这种测量方技术已不能适应现代科技发展的要求，在测量范围和测量精度上，已不能满足大多数系统的使用。随着大规模及超大规模集成电路技术的发展，数字系统测量得到普遍应用，特别是单片机对脉冲数字信号的强大处理能力，使得全数字量系统越来越普及，其转速测量系统也可以用全数字化处理。在测量范围和测量精度方面都有极大的提高。
电式转速表测量。用这种方法测量时,既要在发动机转动轴上粘贴光标纸，又要求测量人员把转速表与光标纸的距离控制在很近的范围,测量十分不方便。随着科学技术的迅速发展,转速测量仪表已步入现代化、电子化的行列。过去曾经使用过的接触式测量仪表,如离心式转速表、磁性转速表、微型发电机转速表及钟表是定时转速表，均已先后受到冷落；而利用已知频率的闪光与被测轴转速同步的方法来测速的闪光测速仪，虽属非接触式仪表，目前仍有应用,但也退居次要地位。代之而起的是非接触式的电子与数字化的测速仪表。这类转速仪表大多具有体积小、重量轻、读数准确、使用方便等优点，容易实现电脑荧屏显示和打印输出，能够连续的反映转速变化，既能测定发动机稳定情况下的平均转速,也能够用来在足够小的时间间隔这一特定条件下测定发动机的瞬时转速。
基于51单片机测电机转速的设计
基于51单片机测电机转速的设计[摘要]：本课题设计了一种基于单片机的电子测速仪，测速仪以89C51为数据处理主控芯片。
测速仪的主要组成部分：霍尔传感器、以89C51芯片为核心的密码锁的数据处理与控制电路、输出显示电路。
另外系统还有LED报警灯，单片机复位电路等。
测速电路的关键问题是物理信号到电信号的转换，以及脉冲的产生、报警与复位。
同时该测速仪具有低能耗、体积小、使用方便，非接触等优点，具有很强的使用价值[关键词]：单片机；测速仪51 singlechip design of measurement of motor speed based onAbstract：This project is to design a kind of electronic measurement instrument based on single chip microcomputer, velocimetry using 89C51 as main control chip data processing.Main components: Holzer velocimetry sensors, taking the 89C51 chip as the corecryptographic data processing and control circuit, the lock output display circuit.Another system and LED warning lamp, microprocessor reset circuit etc.. The keyproblem of conversion speed measuring circuit is a physical signal to electrical signal,and the pulse generation, alarm and reset. At the same time, the instrument has theadvantages of low energy consumption, small volume, convenient use, non - contactand other advantages, has the very strong use valueKeywords：MCU; velocimetry目录第一章绪论 (3)1.1测速仪的背景与分类 (3)1.2测速仪的运用于发展 (3)1.3本设计的意义与要求.................................................. .1 第二章单片机测速仪的主要元件介绍.. (2)2.1单片机89c51的介绍 (2)2.2 霍尔元件的介绍 (5)2.3比较器LM393的介绍............................................................................. (6)第三章基于单片机测速的工作概述以及原理分析 (9)3.1基于单片机测速的工作概述 (9)3.2系统硬件总电路图............................................................................. .. (9)3.3检测电路模块............................................................................. (9)3.4复位电路模块 (10)3.5晶振电路模块 (11)3.6电源电路模块 (11)3.7显示电路模块............................................................................. (12)3.8报警电路模块............................................................................. (12)第四章单片机测速系统组成 (13)4.1转速测量系统原理框图 (13)4.2系统软件框图 (13)第五章系统软件设计 (14)5.1系统流程序 (14)5.1.1系统主程序流程图............................................................................. (14)5.1.2测速程序流............................................................................. . (15)5.1.3 显示流程图............................................................................. (16)5.2程序............................................................................. . (21)第六章单片机测速电路实物运行 (22)6.1实物整体图......................................................... .226.2 测速显示 (23)6.2.1转速显示............................................................................. (23)6.2.2低速报警显............................................................................. . (24)6.2.3高速报警显示............................................................................. (25)小结............................................................................. ............................................................................... . (26)致谢 (27)附录一单片机测速PCB原理图............................................................................. . (28)附录二单片机测速元器件清单............................................................................. .. (29)参考文献............................................................................. ............................................................................... . (30)第一章绪论1.1测速仪的分类目前测量电机转速的方法很多，按照不同的理论方法，先后产生过模拟测速法(如离心式转速表、用电机转矩或者电机电枢电动势计算所得)、同步测速法(如机械式或闪光式频闪测速仪)以及计数测速法。
基于51单片机的光电传感器转速计设计
#include<reg52.h>#include<intrins.h>#define uint unsigned int#define uchar unsigned char/*----1602 Part------*/sbit RS = P2^4; //定义端口sbit RW = P2^5;sbit EN = P2^6;#define RS_CLR RS=0#define RS_SET RS=1#define RW_CLR RW=0#define RW_SET RW=1#define EN_CLR EN=0#define EN_SET EN=1#define DataPort P0/*---------ISR Part-----------*/uint timer=0,timer1=0,PWM_timer=0;/*---------KEY Part-----------*/sbit KEY1=P1^0;sbit KEY2=P1^1;sbit KEY3=P1^2;char key1_flag=0,key2_flag=0,key3_flag=0;/*---------MOTOR Part-----------*/sbit PWM=P1^4;int pwm_num=5;char exchange_flag=0; //切换显示 minute or second/*---------REV Part-----------*/sbit REV_flag=P1^5;uint grating=0; //光栅数uchar ge_num=0,shi_num=0,bai_num=0,qian_num=0,tens_num=0,percentile_num=0;/*---------MAIN Part-----------*//*------------------------------------------------ T=tx2+5 uS------------------------------------------------*/ void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------ mS延时函数，含有输入参数 unsigned char t，无返回值 unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编------------------------------------------------*/ void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/*------------------------------------------------判忙函数------------------------------------------------*/ bit LCD_Check_Busy(void){DataPort= 0xFF;RS_CLR;RW_SET;EN_CLR;_nop_();EN_SET;return (bit)(DataPort & 0x80);}/*------------------------------------------------写入命令函数------------------------------------------------*/ void LCD_Write_Com(unsigned char com){// while(LCD_Check_Busy()); //忙则等待DelayMs(5);RS_CLR;RW_CLR;EN_SET;DataPort= com;_nop_();EN_CLR;}/*------------------------------------------------写入数据函数------------------------------------------------*/void LCD_Write_Data(unsigned char Data){//while(LCD_Check_Busy()); //忙则等待DelayMs(5);RS_SET;RW_CLR;EN_SET;DataPort= Data;_nop_();EN_CLR;}/*------------------------------------------------清屏函数------------------------------------------------*/void LCD_Clear(void){LCD_Write_Com(0x01);DelayMs(5);}/*------------------------------------------------写入字符串函数------------------------------------------------*/void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s) {if (y == 0){LCD_Write_Com(0x80 + x);}else{LCD_Write_Com(0xC0 + x);}while (*s){LCD_Write_Data( *s);s ++;}}/*------------------------------------------------写入字符函数------------------------------------------------*/void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data) {if (y == 0){LCD_Write_Com(0x80 + x);}else{LCD_Write_Com(0xC0 + x);}LCD_Write_Data( Data);}/*------------------------------------------------初始化函数------------------------------------------------*/void LCD_Init(void){LCD_Write_Com(0x38); /*显示模式设置*/DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);LCD_Write_Com(0x08); /*显示关闭*/LCD_Write_Com(0x01); /*显示清屏*/LCD_Write_Com(0x06); /*显示光标移动设置*/DelayMs(5);LCD_Write_Com(0x0C); /*显示开及光标设置*/}/*--------------KEY------------------*/void key(){if(!KEY1){DelayMs(10);if(!KEY1){pwm_num++;if(pwm_num>=19) pwm_num=19;while(!KEY1);}}if(!KEY2){DelayMs(10);if(!KEY2){pwm_num--;if(pwm_num<=1) pwm_num=1;while(!KEY2);}}if(!KEY3){DelayMs(5);if(!KEY3){exchange_flag=!exchange_flag;while(!KEY3);}}}/*-------------REV--------------*/unsigned char Trg;unsigned char Cont;void REVRead(){unsigned char ReadData = REV_flag^0xff; // 1Trg = ReadData & (ReadData ^ Cont); // 2Cont = ReadData; // 3 if(Trg==0x01){grating++; //记录光栅数目}}/*--------------ISR------------------*/ void ISR_init(){TMOD=0x01;TH0=(65536-1000)/256; //1msTL0=(65536-1000)%256;EA=1;ET0=1;TR0=1;}void T0_ISR()interrupt 1{TH0=(65536-1000)/256; //1msTL0=(65536-1000)%256;PWM_timer++;timer++;REVRead();if(PWM_timer==0){PWM = 1;}if(PWM_timer==pwm_num){PWM = 0;}if(PWM_timer==20){PWM = 1;PWM_timer =0;}if(timer==1) //1ms 扫描一次{timer1++;timer=0;}if(timer1==1000) //1000ms 计算一次光栅数量{if(exchange_flag==0){ge_num=grating/20%10; //20 plus per revshi_num=grating/20%1000/100 ;bai_num=grating/20%1000/100;qian_num=grating/20%10000/1000;tens_num=grating%20/10; //十分位percentile_num=grating%20%10; //百分位 }if(exchange_flag==1){grating=grating*60; //REV per secondge_num=grating/20%10; //20 plus per revshi_num=grating/20%1000/100 ;bai_num=grating/20%1000/100;qian_num=grating/20%10000/1000;tens_num=grating%20/10; //十分位percentile_num=grating%20%10; //百分位 }grating=0;timer1=0;}}/*------------------------------------------------主函数------------------------------------------------*/void main(void){ISR_init();LCD_Init();PWM = 0;LCD_Write_String(0,0,"THE REV IS:");while (1){//LCD_Clear();key();if(exchange_flag==0){LCD_Write_Char(1,1,qian_num+0x30);LCD_Write_Char(2,1,bai_num+0x30);LCD_Write_Char(3,1,shi_num+0x30);LCD_Write_Char(4,1,ge_num+0x30);LCD_Write_Char(5,1,'.');LCD_Write_Char(6,1,tens_num+0x30);LCD_Write_Char(7,1,percentile_num+0x30);LCD_Write_String(9,1,"rad/sec");}if(exchange_flag==1){LCD_Write_Char(1,1,qian_num+0x30);LCD_Write_Char(2,1,bai_num+0x30);LCD_Write_Char(3,1,shi_num+0x30);LCD_Write_Char(4,1,ge_num+0x30);LCD_Write_Char(5,1,'.');LCD_Write_Char(6,1,tens_num+0x30);LCD_Write_Char(7,1,percentile_num+0x30);LCD_Write_String(9,1,"rad/min");}}}。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉理工大学华夏学院电子工程课程设计报告书课程名称智能电子小产品课程设计课程设计总评成绩学生姓名、学号万小志（10211807231）学生专业班级电子信息工程1072班指导教师姓名徐国成课程设计起止日期2010.06.21---2010.07.09智能电子小产品课程设计任务书学生姓名：万小志专业班级：电信1072班指导老师：徐国成工作单位：信息工程系一、课程的性质、目的与任务通过《电子小产品设计与实践》课程设计，使学生能够掌握电子小产品的开发过程、设计方法和电子系统的应用特点，使学生能够综合应用《单片机原理及应用》、《电子线路设计与测试》、《模拟电子技术基础》、《数字电子技术基础》等课程的知识。
要求学生经过课程设计的教学环节进一步理解电子小产品的结构和组成原理，掌握电子系统的基本设计方法，完成系统电路和应用程序的实践，从而使学生的电子线路设计能力、单片机机应用能力有较大提高。
二、课程设计内容及基本要求1．熟悉单片机最小系统及应用；2．结合任务要求，完成系统设计和调试，鼓励功能扩展和创新；3．根据设计的电路，用protel工具，画出完整的硬件电路图；4．熟悉C51语言，用C51完成系统的软件编程；光电转速计要求：1.设计完整的转速计智能产品；2.利用光电传感器采集数据；3.利用AT89C52作为MCU，处理数据，并显示转速。
扩展部分要求：1）使用LCD1602显示信息；2）扩展计算里程功能，计算产品运行的距离；3）扩展外部存储器EEPROM，记录总行程。
三、设计说明书要求课程设计说明书要求逻辑清晰、层次分明、书写整洁。
说明书格式包括标题(中英文)、提要、正文（包括①设计项目要求与说明。
②电路原理分析。
③软件流程分析。
④调试分析。
⑤实验数据分析。
⑥答辩。
⑦成绩评定。
）、附录(图纸.程序清单或软盘) 。
课程设计说明书须每人一份，独立完成。
四、图纸要求系统结构框图、protel工具画电路图五、说明本课程是学完电子技术和单片机原理及应用课程后的一门综合性，设计型课程设计。
要求学生能够进一步应用电子技术、熟悉单片机的工作原理，编程方法。
能独立的完成电子应用系统的设计、编程、及调试的全过程。
一、课程设计项目名称光电转速计二、项目设计目的及技术要求设计目的：1．熟悉掌握AT89C51系列单片微型计算机的工作原理；2．掌握利用MCU创建工程项目，并可用于实际项目；3．理解51系列单片机的信号采集，及其数据处理的过程；4．了解光电传感器的工作原理及其使用方法。
技术要求：1.光电转速计要求：1）.设计完整的转速计智能产品；2）.利用光电传感器采集数据；3）.利用AT89C52作为MCU，处理数据，并显示转速。
2.扩展部分要求：4） .使用LCD1602显示信息；5） .扩展计算里程功能，计算产品运行的距离； 6） .扩展外部存储器EEPROM ，记录总行程。
3.报告要求：1）．根据设计的电路，用protel 工具，画出完整的硬件电路图及PCB 板图； 2）．熟悉C51语言，用C51完成系统的软件编程，完成交通灯的控制程序； 3）.按要求撰写课程设计报告。
三、项目设计方案论证(可行性方案、最佳方案、软件程序、硬件电路原理图和PCB 图 )1.方案结构图：2.方案论证：信号采集模块单片机数据处理 （MCU ）信息输出显示模块按键控制模块EEPROM 存储数据1）电源供电模块为使模块稳定工作，须有可靠电源。
我们考虑了两种电源方案方案一：采用独立的稳压电源。
此方案的优点是稳定可靠，且有各种成熟电路可供选用；缺点是各模块都采用独立电源，会使系统复杂，且可能影响电路电平。
方案二：采用单片机控制模块提供电源。
改方案的优点是系统简明扼要，节约成本；缺点是输出功率不高。
综上所述，我们选择第二种方案。
2）信号采集模块该模块分为两个部分：光电传感器部分和光脉冲信号整形部分。
(1)光电传感器部分：方案一：选用单光束反射式红外光电传感器（ST188),其特点是：采用高发射功率红外光电二极管和高灵敏度光电晶体管组成；其检测距离为4--13mm。
如右上图为ST188封装实物图AK为发光二极管，EC为光敏三极管。
它具有很好的开关特性，使用于耦合电路，控制电路，及信号传递电路。
方案二：选用光敏电阻（P1201）作为光电传感器。
其特点是：采用硅光材料感光技术，光敏电阻的阻值与其光强具有很好的线性关系；其检测距离为：3mm--20mm 如右上图为P1201实物封装；其电阻值随光强的增加而减小。
光敏电阻广泛用于光源的检测，光照大小检测。
比较上述两种方案，利用光电对管ST188的开关特性，检测转盘转速比较容易实现，因此选择方案一。
(2)光脉冲信号整形部分：方案一：经电压比较器LM311，对光脉冲信号进行整形，得到一个较好的脉冲信号，在经过施密特触发器进行二次整形，以便于单片机识别信号。
另外，加一个电容进行滤波。
方案二：经电压比较器LM393，对光脉冲信号进行整形，再由两个与非门74LS00构成的RS触发器对信号进行滤波及二次整形。
对比两种方案，方案一较为经济，且实现方便，因此选择方案一。
3）按键控制模块按键是输入设备，是人为控制的关键因素。
方案一：利用矩阵按键，有多按键，输入方便，控制简单。
但矩阵按键浪费CPU时间，影响工作效率。
方案二：普通单排按键，CPU扫描简便，效率较高，且易于控制。
效率较矩阵按键有明显提高。
方案三：只用一个按键，利用其复用，可实现一个按键控制多个功能。
效率高实现方便。
使用一个按键方便用户控制，且节约成本。
因此选择方案三。
4）EEPROM数据存储模块显示里程需要记录数据，89C51系列片内没有EEPROM，因此，需要外接EEPROM。
方案一：选用并行EEPROM（2804），4K内存的EEPROM。
并行EEPROM写入数据及读出数据速度快，但其可擦写次数少，不宜用于记录里程。
方案二：选用串行EEPROM（AT24C02），2K内存的EEPROM。
串行EEPROM使用的是总线技术，单片机模拟总线方式，可实现对串行EEPROM的读写操作。
AT24C02可擦写次数达10万次左右，可用于更新数据快的产品。
综合上述两种方案，选择价格较低的串行EEPROM（AT24C02）,较为合适。
5）信息输出显示模块显示模块是输出设备，是人机交互的重要环节。
方案一：选用开发板上的串行LED显示转速及里程，四位数码管显示的数据制约性比较大，无法实现显示多个信息。
方案二：选用LCD1602显示信息，LCD1602可显示2*16个字符。
极大地满足了多信息输出的需要。
综合上述两种方案，因此选择方案二的LCD1602进行信息输出。
综合以上，论证的个模块方案。
进行系统电路的搭建，及程序的编写和实现！3.硬件电路：根据以上方案的论证。
突出系统电路原理图，见附录一！4.程序流程：该产品系统程序分为四个部分：LCD驱动，EEPROM驱动，初始化，定时器及中断采样！各个部分详细程序流程图如下所示：LCD 初始化显示题目显示姓名显示转速读EEPROM显示里程数据清零改变显示方式按键按下长按定时器初始化关总中断 停止T0 送初值显示转速 数据清零关总中断 读取时间值中断返回存储数据 开总中断Timej=2000Sh=0开始T0开总中断 显示速度中断返回Sj++,si=8四、项目设计结果分析（分析试验过程中获得的数据、波形、现象或问题的正确性和必然性，分析产生不正确结果的原因和处理方法）1 系统调试（1）．LCD显示初始化测试搭建完成LCD1602，下载程序，调试结果。
在LCD上从左到右显示“DAN PIAN JI KE SHE !”“GUANG DIAN ZHUAN SU JI!”显示完毕后清屏。
接着从左到右依次显示姓名学号！然后显示出示的转速及里程。
初始化完毕！（2）．AT24C02读写的测试连接AT24C02到电路上，下载程序，调试结果。
先向A T24C02中写入数据123456,掉电后读取AT24C02内存的数据，并在里程中显示，得到结果12.3456。
调试完成（3）．按键功能测试以上部分调试完成后，测试按键功能，按下按键切换显示的状态。
可在转速及速度中循环转换显示。
若长按按键，转速及里程数据清空。
功能实现则调试完成！（4）.系统测试连接电路，下载程序，单片机上电，进行系统测试！初始化完成后，光电对管对检测盘进行检测，引入INT1引脚中，进行信号采集及其处理，显示转速信息，存储里程信息并显示。
用按键控制显示方式，切换显示转速及速度。
长按清空所有存储数据。
系统测试完成！2 实验结果分析运行程序，LCD上显示转速和里程或速度和里程。
调节调速电位计，电机转速发生变化，并在LCD上显示相对应的转速或速度。
长按控制按钮，将里程数据清零，使遮光板转动进行检测。
由于遮光板有八条反射板，因此每接收八个光脉冲信号，里程将自动加1.57M，并加以显示。
没接收两个光脉冲信号，读取之间的时间值为int_tp ms。
因此可以计算出相应的速度值和转速值！3 元件清单元件型号数量价格LCD1602 JHD162A 1个15元光电对管ST188 1个3元电压比较器LM311 1个1元施密特触发器CD40106 1个0.5元EEPROM AT24C02 1个2元电阻180,10K 10个0.1元总成本：22.5元预计价值：20万五、参考文摘（相关文摘不少于5篇，记录每篇文献的作者姓名.文献名称.文献发行城市：文献出版社，出版年；文献内容摘要, 每篇不少于100字）[1] 楼然苗等51 系列单片机设计实例北京航空航天出版社，2003.3本书是为希望掌握单片机设计应用技术的电子爱好者而编著的。
除简要地介绍51系列单片机的硬件资源及指令外，本书重点列举了13个实际应用设计实例。
文中对实例的硬件电路原理、软件设计的思路及功能模块进行了详细的介绍，并给出了完整的源程序及注释，这对单片机初学者迅速理解单片机的设计应用原理具有很好的效果。
读者可以参考书中给出的硬件电路及源程序进行实验设计练习，从而逐步掌握具体应用系统的设计方法。
[2] 唐俊翟等单片机原理与应用冶金工业出版社，2003.9本书详细讲解了NCS-51单片机的原理及应用。
全书共11章，内容包括单片机概述，硬件结构，指令系统及程序设计，定时器/计数器，中断系统，串行通信，扩展存储器技术，I/O口扩展设计，与键盘、显示器、打印机的接口，与A/D、D/A转换器的接口等，最后还介绍了应用系统设计，并以实例的形式加以说明。
[3] 刘瑞新等单片机原理及应用教程机械工业出版社，2003.7本书详尽地介绍了MCS—51系列单片机的硬件结构、指令系统及编程、内部功能及接口、系统外部功能的扩展、单片机系统开发及应用实例，最后介绍了新型串行总线接口芯片、其他单片机类型及选购。
