电路基础知识点大全

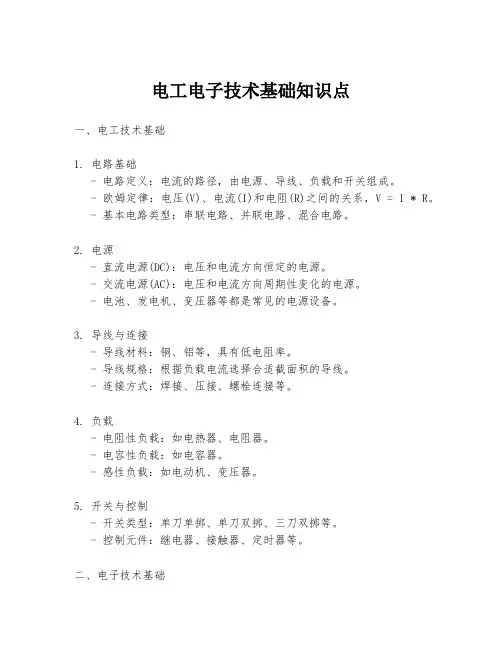

电工电子技术基础知识点
电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。
- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。
- 基本电路类型：串联电路、并联电路、混合电路。
2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。
- 交流电源(AC)：电压和电流方向周期性变化的电源。
- 电池、发电机、变压器等都是常见的电源设备。
3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。
- 导线规格：根据负载电流选择合适截面积的导线。
- 连接方式：焊接、压接、螺栓连接等。
4. 负载- 电阻性负载：如电热器、电阻器。
- 电容性负载：如电容器。
- 感性负载：如电动机、变压器。
5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。
- 控制元件：继电器、接触器、定时器等。
二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。
- 主动元件：二极管、晶体管、集成电路。
- 半导体材料：硅、锗等。
2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。
- 逻辑门：与门、或门、非门、异或门等。
- 触发器：RS触发器、D触发器、JK触发器等。
3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。
- 振荡器：正弦波振荡器、方波振荡器。
- 滤波器：低通滤波器、高通滤波器、带通滤波器。
4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。
- 测试方法：电压测量、电流测量、电阻测量。
5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。
- PCB布局：电路板设计，包括元件布局和走线。
- 电路仿真：使用软件模拟电路工作情况。
三、安全与维护1. 电工安全- 遵守电气安全规范。
- 使用个人防护装备。
- 定期检查电气设备。
2. 电子设备维护- 清洁电路板和元件。
- 定期更换老化元件。
- 存储环境要求：防潮、防尘、防静电。
电路基础知识点总结
电路基础知识点总结1.电流、电压和电阻电流指的是电荷在单位时间内通过导体的数量，单位是安培(A)。
电压是电荷在电路中的能量转化的量度，单位是伏特(V)。
电阻是电流流过导体时所遇到的阻碍，单位是欧姆(Ω)。
电压等于电流乘以电阻，即V=I*R。
2.电路的基本元件电路的基本元件包括电源、导线和负载。
电源是提供电压的装置，可以是电池或交流电源。
导线是连接电源和负载的路径，通常由金属材料制成，具有低电阻。
负载是电路中消耗电能或执行特定操作的元件，例如灯泡、电机或电子设备。
3.电路连接方式电路的连接方式主要分为串联和并联两种。
串联连接是将元件依次连接在一起，电流依次通过每个元件，电压在元件上累加；并联连接是将元件同时连接在一起，电流在每个元件上相同，电压在每个元件上相等。
4.电路定律电路定律是描述电路中电流和电压关系的基本原理。
基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出，在任何一个节点处，电流的进入量等于电流的离开量；基尔霍夫电压定律指出，在任何一个回路中，电压的和等于零。
5.电路分析方法电路分析是通过应用电路定律来计算电路中电流和电压的方法。
常用的电路分析方法包括基尔霍夫定律法、节点电压法和戴维南定理等。
基尔霍夫定律法是通过应用基尔霍夫电流定律和基尔霍夫电压定律来建立和解决方程组，从而求解电路中的电流和电压。
节点电压法是通过分析电路中每个节点处的电压来计算电流和电压。
戴维南定理是将电路转换为等效电路，简化电路分析。
6.电路中的功率和能量功率是描述电路中电能转化速率的量度，单位是瓦特(W)。
功率等于电流乘以电压，即P=I*V。
能量是电路中储存的电能，单位是焦耳(J)。
能量等于功率乘以时间，即E=P*t。
7.直流电路和交流电路直流电路是电流方向始终保持不变的电路，例如电池供电的电路。
交流电路是电流周期性地反向流动的电路，例如电网供电的电路。
直流电路分析相对简单，而交流电路复杂一些，需要考虑频率和相位等因素。

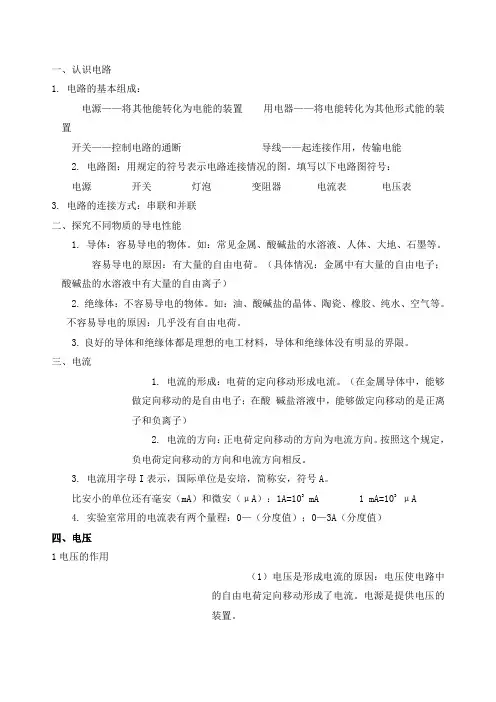

电路基础知识点大全
一、认识电路1. 电路的基本组成：电源——将其他能转化为电能的装置用电器——将电能转化为其他形式能的装置开关——控制电路的通断导线——起连接作用，传输电能2. 电路图：用规定的符号表示电路连接情况的图。
填写以下电路图符号：电源开关灯泡变阻器电流表电压表3. 电路的连接方式：串联和并联二、探究不同物质的导电性能1. 导体：容易导电的物体。
如：常见金属、酸碱盐的水溶液、人体、大地、石墨等。
容易导电的原因：有大量的自由电荷。
（具体情况：金属中有大量的自由电子；酸碱盐的水溶液中有大量的自由离子）2.绝缘体：不容易导电的物体。
如：油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气等。
不容易导电的原因：几乎没有自由电荷。
3.良好的导体和绝缘体都是理想的电工材料，导体和绝缘体没有明显的界限。
三、电流1. 电流的形成：电荷的定向移动形成电流。
（在金属导体中，能够做定向移动的是自由电子；在酸碱盐溶液中，能够做定向移动的是正离子和负离子）2. 电流的方向：正电荷定向移动的方向为电流方向。
按照这个规定，负电荷定向移动的方向和电流方向相反。
3. 电流用字母I表示，国际单位是安培，简称安，符号A。
比安小的单位还有毫安（mA）和微安（μA）：1A=103 mA 1 mA=103μA4. 实验室常用的电流表有两个量程：0—（分度值）；0—3A（分度值）四、电压1电压的作用（1）电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
（3）在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”2 电压的单位（1）国际单位：V 常用单位：kV 、mV 、μV换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV（2）记住一些电压值：一节干电池1．5V 一节蓄电池2V家庭电压220V 安全电压不高于36V3 电压测量：（1）仪器：电压表，符号：（2）读数时，看清接线柱上标的量程，每大格、每小格电压值（3）使用规则：两要、一不①电压表要并联在电路中。
电路基础知识最全汇总,看这一篇就够了!
电路基础知识最全汇总1．电压电流电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i＞0，反之i＜0。
电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u＞0反之u＜0。
2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。
3．全电路欧姆定律：U＝E－R I4．负载大小的意义：电路的电流越大，负载越大。
电路的电阻越大，负载越小。
5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0。
E D A365电子论坛2基尔霍夫定律1．几个概念支路：是电路的一个分支。
结点：三条（或三条以上）支路的联接点称为结点。
回路：由支路构成的闭合路径称为回路。
网孔：电路中无其他支路穿过的回路称为网孔。
2．基尔霍夫电流定律定义：任一时刻，流入一个结点的电流的代数和为零。
（或者说：流入的电流等于流出的电流）表达式：i进总和＝0或：i进＝i出可以推广到一个闭合面。
3．基尔霍夫电压定律定义：经过任何一个闭合的路径，电压的升等于电压的降。
或者说：在一个闭合的回路中，电压的代数和为零。
或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。
E D A365电子论坛3电位的概念1．定义：某点的电位等于该点到电路参考点的电压。
2．规定参考点的电位为零。
称为接地。
3．电压用符号U表示，电位用符号V表示。
4．两点间的电压等于两点的电位的差。
5．注意电源的简化画法。
E D A365电子论坛4理想电压源与理想电流源1．理想电压源不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。
理想电压源的输出功率可达无穷大。
理想电压源不允许短路。
2．理想电流源不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。
理想电流源的输出功率可达无穷大。
理想电流源不允许开路。
3．理想电压源与理想电流源的串并联理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。

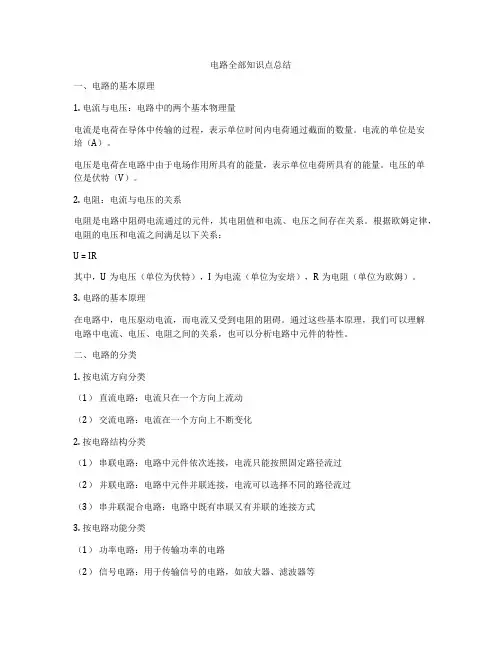

电路全部知识点总结
电路全部知识点总结一、电路的基本原理1. 电流与电压：电路中的两个基本物理量电流是电荷在导体中传输的过程，表示单位时间内电荷通过截面的数量。
电流的单位是安培（A）。
电压是电荷在电路中由于电场作用所具有的能量，表示单位电荷所具有的能量。
电压的单位是伏特（V）。
2. 电阻：电流与电压的关系电阻是电路中阻碍电流通过的元件，其电阻值和电流、电压之间存在关系。
根据欧姆定律，电阻的电压和电流之间满足以下关系：U = IR其中，U为电压（单位为伏特），I为电流（单位为安培），R为电阻（单位为欧姆）。
3. 电路的基本原理在电路中，电压驱动电流，而电流又受到电阻的阻碍。
通过这些基本原理，我们可以理解电路中电流、电压、电阻之间的关系，也可以分析电路中元件的特性。
二、电路的分类1. 按电流方向分类（1）直流电路：电流只在一个方向上流动（2）交流电路：电流在一个方向上不断变化2. 按电路结构分类（1）串联电路：电路中元件依次连接，电流只能按照固定路径流过（2）并联电路：电路中元件并联连接，电流可以选择不同的路径流过（3）串并联混合电路：电路中既有串联又有并联的连接方式3. 按电路功能分类（1）功率电路：用于传输功率的电路（2）信号电路：用于传输信号的电路，如放大器、滤波器等以上是电路按照不同方面进行的分类方法，每种分类方法都有其特点和应用场景。
通过分类可以更好地理解电路的特性和其应用。
三、电路分析方法1. 欧姆定律欧姆定律是描述电路中电压、电流、电阻之间关系的基本法则。
通过欧姆定律，我们可以求解电路中的电压、电流和电阻等值。
2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中节点和回路的电流、电压分布情况。
通过基尔霍夫定律，我们可以在复杂电路中进行节点电压、回路电流的分析。
3. 电路分析方法除了以上两种定律外，还有许多电路分析方法，如叠加原理、替代电路法、戴维南定理、诺顿定理等。
这些方法都是电路分析中常用的工具，能够帮助我们更好地理解电路中的各种现象。

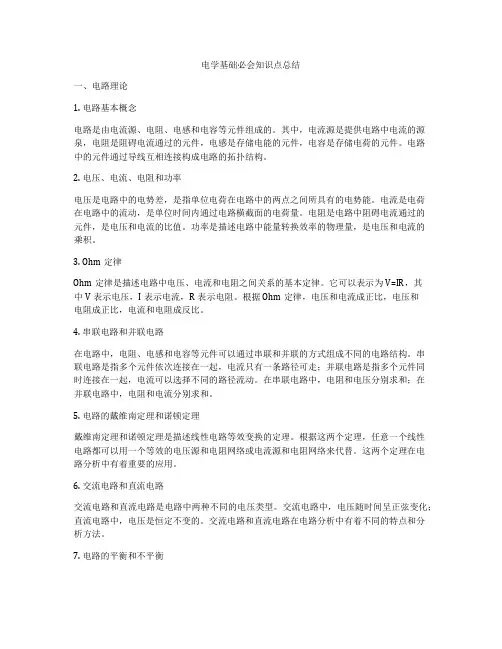

电学基础必会知识点总结
电学基础必会知识点总结一、电路理论1. 电路基本概念电路是由电流源、电阻、电感和电容等元件组成的。
其中，电流源是提供电路中电流的源泉，电阻是阻碍电流通过的元件，电感是存储电能的元件，电容是存储电荷的元件。
电路中的元件通过导线互相连接构成电路的拓扑结构。
2. 电压、电流、电阻和功率电压是电路中的电势差，是指单位电荷在电路中的两点之间所具有的电势能。
电流是电荷在电路中的流动，是单位时间内通过电路横截面的电荷量。
电阻是电路中阻碍电流通过的元件，是电压和电流的比值。
功率是描述电路中能量转换效率的物理量，是电压和电流的乘积。
3. Ohm定律Ohm定律是描述电路中电压、电流和电阻之间关系的基本定律。
它可以表示为V=IR，其中V表示电压，I表示电流，R表示电阻。
根据Ohm定律，电压和电流成正比，电压和电阻成正比，电流和电阻成反比。
4. 串联电路和并联电路在电路中，电阻、电感和电容等元件可以通过串联和并联的方式组成不同的电路结构。
串联电路是指多个元件依次连接在一起，电流只有一条路径可走；并联电路是指多个元件同时连接在一起，电流可以选择不同的路径流动。
在串联电路中，电阻和电压分别求和；在并联电路中，电阻和电流分别求和。
5. 电路的戴维南定理和诺顿定理戴维南定理和诺顿定理是描述线性电路等效变换的定理。
根据这两个定理，任意一个线性电路都可以用一个等效的电压源和电阻网络或电流源和电阻网络来代替。
这两个定理在电路分析中有着重要的应用。
6. 交流电路和直流电路交流电路和直流电路是电路中两种不同的电压类型。
交流电路中，电压随时间呈正弦变化；直流电路中，电压是恒定不变的。
交流电路和直流电路在电路分析中有着不同的特点和分析方法。
7. 电路的平衡和不平衡在电路分析中，平衡和不平衡是两种重要的电路状态。
对于线性电路，在平衡状态下，电路中的各个元件的参数不随时间变化；在不平衡状态下，电路中的各个元件的参数随时间变化。
平衡和不平衡是电路分析中需要重点关注的问题。
电学基础知识大全电工电子学基础知识
电学基础知识大全电工电子学基础知识1、定义：把电源、用电器、开关、导线连接起来组成的电流的路径，电路知识点总结。
2、各部分元件的作用：（1）电源：提供电能的装置;（2）用电器：工作的设备;（3）开关：控制用电器或用来接通或断开电路;（4）导线：连接作用，形成让电荷移动的通路二、电路的状态：通路、开路、短路1、定义：（1）通路：处处接通的电路;（2）开路：断开的电路;（3）短路：将导线直接连接在用电器或电源两端的电路。
2、正确理解通路、开路和短路三、电路的基本连接方式：串联电路、并联电路四、电路图（统一符号、横平竖直、简洁美观）五、电工材料：导体、绝缘体1、导体（1）定义：容易导电的物体;（2）导体导电的原因：导体中有自由移动的电荷;2、绝缘体（1）定义：不容易导电的物体;（2）原因：缺少自由移动的电荷六、电流的形成1、电流是电荷定向移动形成的;2、形成电流的电荷有：正电荷、负电荷。
某碱盐的水溶液中是正负离子，金属导体中是自由电子。
七。
电流的方向1、规定：正电荷定向移动的方向为电流的方向;2、电流的方向跟负电荷定向移动的方向相反;3、在电源外部，电流的方向是从电源的正极流向负极。
八、电流的效应：热效应、化学效应、磁效应九、电流的大小：i=q/t十、电流的测量1、单位及其换算：主单位安（a），常用单位毫安（ma）、微安（μa）2、测量工具及其使用方法：（1）电流表;（2）量程;（3）读数方法（4）电流表的使用规则，工作总结《电路知识点总结》。
十一、电流的规律：（1）串联电路：i=i1+i2;（2）并联电路：i=i1+i2【方法提示】1、电流表的使用可总结为（一查两确认，两要两不要）（1）一查：检查指针是否指在零刻度线上;（2）两确认：①确认所选量程。
②确认每个大格和每个小格表示的电流值。
两要：一要让电流表串联在被测电路中;二要让电流从“+”接线柱流入，从“—”接线柱流出;③两不要：一不要让电流超过所选量程，二不要不经过用电器直接接在电源上。
电路基础分析知识点整理
电路分析基础1.（1）实际正方向：规定为从高电位指向低电位。
（2）参考正方向：任意假定的方向。
注意：必须指定电压参考方向，这样电压的正值或负值才有意义。
电压和电位的关系：U ab=V a－V b2.电动势和电位一样属于一种势能，它能够将低电位的正电荷推向高电位，如同水路中的水泵能够把低处的水抽到高处的作用一样。
电动势在电路分析中也是一个有方向的物理量，其方向规定由电源负极指向电源正极，即电位升高的方向。
电压、电位和电动势的区别：电压和电位是衡量电场力作功本领的物理量，电动势则是衡量电源力作功本领的物理量；电路中两点间电压的大小只取决于两点间电位的差值，是绝对的量；电位是相对的量，其高低正负取决于参考点；电动势只存在于电源内部。
3.参考方向(1)分析电路前应选定电压电流的参考方向，并标在图中；(2)参考方向一经选定，在计算过程中不得任意改变。
参考方向是列写方程式的需要，是待求值的假定方向而不是真实方向，因此不必追求它们的物理实质是否合理。
(3)电阻（或阻抗）一般选取关联参考方向，独立源上一般选取非关联参考方向。
(4)参考方向也称为假定正方向，以后讨论均在参考方向下进行，实际方向由计算结果确定。
(5)在分析、计算电路的过程中，出现“正、负”、“加、减”及“相同、相反”这几个名词概念时，切不可把它们混为一谈。
4.电路分析中引入参考方向的目的是为分析和计算电路提供方便和依据。
应用参考方向时，“正、负”是指在参考方向下，电压和电流的数值前面的正、负号，若参考方向下一个电流为“－2A”，说明它的实际方向与参考方向相反，参考方向下一个电压为“＋20V”，说明其实际方向与参考方向一致；“加、减”指参考方向下列写电路方程式时，各项前面的正、负符号；“相同、相反”则是指电压、电流是否为关联参考方向，“相同”是指电压、电流参考方向关联，“相反”指的是电压、电流参考方向非关联。
5.基尔霍夫定律基尔霍夫定律包括结点电流定律（KCL）和回路电压（KVL）两个定律，是集总电路必须遵循的普遍规律。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路图：用规定的符号表示电路连接情况的图。
填写以下电路图符号：
二、探究不同物质的导电性能
四、电压
1 电压的作用
1 ）电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。
电源是
提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是
连通的。
、认识电路 1. 电路的基本组成：
将其他能转化为电能的装置
用电器——将电能转化为其他形式能的装置
开关——控制电路的通断 导线——起连接作用，传输电能 2. 电源
开关
灯泡
变阻器
电流表
电压表
3. 电路的连接方式：串联和并联
1. 导体：容易导电的物体。
如：常见金属、 酸碱盐的水溶液、人体、大地、石墨等。
容易导电的原因：有大量的自由电荷。
具体情况：金属中有大量的自由电子；酸碱
盐的水溶液中有大量的自由离子）
2. 绝缘体：不容易导电的物体。
如：油、酸碱盐的晶体、陶瓷、橡胶、纯水、空气等。
不容易导电的原因：几乎没有自由电荷。
3. 良好的导体和绝缘体都是理想的电工材料，导体和绝缘体没有明显的界限。
三、电流
1. 电流的形成：电荷的定向移动形成电流。
（在金属导体中，能够做定向移动的是自由电
子；在酸 碱盐溶液中，能够做定向移动的是正离子和负离子）
2. 电流的方向：正电荷定向移动的方向为电流方向。
按照这个规定，
负电荷定向移动的方
向和电流方向相反。
3. 电流用字母 I 表示，国际单位是安培，简称安，符号 A 。
比安小的单位还有毫安（mA 和微安（卩A ）: 1A=10 mA
1 mA=10
3
卩 A
4. 实验室常用的电流表有两个量程：0— 0.6A （分度值0.02A ）；
0—3A （分度值 0.1A ）
(3) 在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题,
这里使用了科学研究方法“类比法”
电压的单位
换算关系：1Kv = 1000V 1V = 1000mV 1mV = 1000 卩 V
电压测量：
(1)仪器：电压表，符 塚-号:
(2)读数时，看清接线柱上标的量程，每大格、每小格电压值 (3)使用规则：两要、一不
① 电压表要并联在电路中。
② 电流从电压表的“正接线柱”流入，“负接线柱”流出。
否则指针会反偏。
③ 被测电压不要超过电压表的最大量程。
I 危害：被测电压超过电压表的最大量程时，不仅测不出电压值,
被打弯甚至烧坏电压表。
用开关试触，若被测电压在3V' 15V 可测量，若被测电压小于 若被测电压大于15V 则换用更大量程的电压表。
(1)国际单位：V
常用单位：kV 、mV 、卩V
(2)记住一些电压值：一节干电池 1. 5V
一节蓄电池2V
家庭电压220V
安全电压不高于36V
电压表的指针还会
n 选择量程：实验室用电压表有两个量程,
0〜3V 和0〜15V 。
测量时，先选大量程,
3V 则换用小的量程,
同调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。
5利用电流表、电压表判断电路故障
（1）电流表示数正常而电压表无示数:
“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表,
则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短
路。
（2）电压表有示数而电流表无示数
“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有
电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路, 此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。
五、探究影响电阻大小的因素
1.电阻：导体对电流阻碍作用的大小，用字母R表示。
2.国际单位欧姆，简称欧，符号Q。
比欧姆大的单位还有千欧（kQ）和兆欧（MQ）
1k Q =103 Q 1M Q =103 k Q
3. 探究影响电阻大小的因素：导体电阻的大小与它的长度、材料和横截面积有关
4. 导体电阻的大小与温度有关：纯金属的电阻一般随温度的升高而增大；半导体的电阻一
般随温度的升高而减小。
5. 电阻是导体自身的一种属性，与导体中电流的大小和导体两端的电压无关。
六、滑动变阻器
1.原理：通过改变接入电路中电阻丝的长度来改变电阻的大小。
2.用法：① 改变谁的电流就要与谁串联②接线柱选择一上一下③ 闭合开关前要调到最
大阻值处。
3.作用：①保护电路；② 改变电路中的电流；③ 调节用电器两端的电压。
4.铭牌的意义：电阻值——表示可接入电路的最大电阻; 电流值一一表示允许通过的最
大电流
七、探究电流与电压、电阻的关系。
1实验方法
①提出问题：电流与电压电阻有什么定量关系?
②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是: 量法。
即：保持电阻不变，改变电压研究电流随电压的变化关系 ；保持电压不变，改变
电阻研究电流随电阻的变化关系。
③得出结论:
在电阻一定的情况下，导体 中的电流与加在导体两端的电压成正比 在电压不变的情况下，导体 中的电流与导体的电阻成反比。
2、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（1 ）数学表达式匸U/R
（2 ）同一导体（即R 不变），贝U I 与U 成正比 同一电源（即U 不变），贝U I 与R 成
反比。
）R= U/I 的理解，它表示导体的电阻可由U/I 给出，电阻大小只跟导体的材料长度横
截面积有关，跟导体两端的电压和通过的电流大小无关。
伏安法测电阻 ）定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据 欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
4、步骤:
滑动变阻｛阻值阻最大（“滑片远离接线 电流［串联在线柱流入，“-”接线柱
、量程选择：算最大电流
并联在用电器两
“ +”接线柱流入，“-”接线柱流出 量程选择：根据电源电压选择
控制变
说明：①I 、U 、R 对应 同一导体或同一段电路,
不同时刻、不同导体或不同段电路三者
不能混用，应加角码区别。
三者单位依次是
A 、V 、Q
(3 (1
(2 )原理：R =U/ I
(3 ）电路图:
（右图）
Rx
(4 ）实验器材：电源、开关、小灯泡、电流表、电压表、
滑动变阻器、 导线若干。
①根据电路图连接实物。
连接实物时，必须注意 开关应断开
电压表
② 检查电路无误后，闭合开关 S ,三次改变滑动变阻器的阻值，分别读出电流表、电压 表的示数，填入表格。
③算出三次Rx 的值，求出平均值。
④ 整理器材。
5、讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压(分压)，同时又保
护电路(限流)。
⑵几次测量结果发现小灯泡电阻大小同的原因：小灯泡灯丝电阻受到温度的影响。
如果电流表有读数，电压表无读数：灯泡短路；
如果电压表有读数(接近电源电压)电流表无读数：灯泡断路
6、串联电路的特点：
串联电路中总电压等于各部分电路电压之和。
字母：U=L+U+U+…… Un (3 )电
阻：文字
理解：把 n 段导体串联起来，总电阻比任何一段导体的电阻都 大， 这相当于增加了导体
的长度 。
特例：n 个相同的电阻R 0串联，则总电阻R=nR .
(4) 分压定律：文字： 串联电路中各部分电路两端电压与其电阻成正比
字母：U I /U 2=R/R 2 U 1：U 2：U 3： - = R I ：R 2：R 3：… 八、欧姆定律和安全用电
1、为什么电压越高越危险？导体中电流的大小跟加在这个导体两端的电压成正比，人
体也是导体，电压越高，通过的电流越大，大到一定程度就有危险了。
2、安全电压 ： 不高于 36V 的电压
3、用电原则 ： 不接触低压带电体 , 不靠近高压带电体 .
4、电路的三种状态
通路：正常接通的电路 , 即通电器能够正常工作的电路。
断路：由于电路故障造成电路没有接通的现象。
(1 )电流：文字
串联电路中各处电流都相等 。
字母：1=1 1=12=13= .. In
(2 )电压：文字 串联电路中总电阻等于各部分电路电阻之和 。
字母：R=R+R+R+……Rn
短路：在电路中，如果电流不经用电器，而是电源两极直接相连，叫电源短路。
电 流过大， 引起
火灾
5、雷电的产生：雷电是大气中一种剧烈的放电现象，高大建筑物的枯，顶端都有针状
的金属物，通过很粗的金属线与大地相连，可以防雷，叫避雷针，高压输电铁塔最上 面的两条导线也是用来防雷的。
6、防雷常识：
雷雨天气不打伞（尤其是金属伞柄的伞）雷雨天气不打电话，尤其是手机 雷雨天气不能开家用电器，雷雨天气不要在浴室洗澡（尤其是用太阳能热水器）
雷雨天气要将家用电器的插头拔下来接地
雷雨天气时，应远离高塔、广告牌、等孤立的物体
(1) 雷雨天气不在大树下避雨，雷雨天气不在户外走动
(4) (5 )。
