汽车线束的生产流程
汽车电气线束布线工艺流程
汽车电气线束布线工艺流程汽车电气线束是汽车的重要组成部分，它连接了车辆中的所有电气设备，并将它们的信号、电源和地线统一管理，实现车辆的正常运行。
汽车电气线束布线工艺流程是制造汽车电气线束的重要环节之一，下面我将详细介绍汽车电气线束布线的工艺流程。
1. 设计线束布线方案在开始布线工艺流程之前，首先需要进行线束布线方案的设计。
布线方案是根据车辆的电气系统和设备布局确定的线束走向、长度、接口位置等。
2. 准备布线工具和材料开始布线工艺流程之前，需要准备相关的工具和材料。
主要包括电线、接线头、保护套管、束线带、剥线针、压线钳等。
3. 将线束走向绘制在车身图纸上为了更好地进行布线操作，可以将线束走向绘制在车身图纸上，以便进行实际的布线操作。
4. 剥离电线绝缘皮将电线头放进剥线针中，根据设计方案上的要求，使用剥线针将电线绝缘皮剥离，露出电线内部的金属导线。
5. 合并电线并插入接线头将多根电线合并成一束，并将电线插入接线头中。
接线头的选择应根据实际需要，确保电线与接线头的连接牢固可靠。
6. 确定布线路径根据设计方案，确定线束的布线路径，并使用束线带将电线束固定在车身上。
7. 进行线束的绝缘处理为了保护线束不受到外界环境的影响，需要对线束进行绝缘处理。
可以使用保护套管对线束进行覆盖，有效地防止线束受潮、受磨损等。
8. 进行布线的标识为了便于后续的维护和排查故障，需要对布线进行标识。
可以使用彩色绝缘胶带进行标识，标明每根线的用途和连接位置。
9. 进行线束的测试和调试布线完成后，需要进行线束的测试和调试，以确保线束的质量和连接的可靠性。
可以使用万用表等测试工具对线束进行测量和检查，发现问题及时解决。
10. 进行线束的接入车辆系统线束测试通过后，可以将线束接入车辆的电气系统。
注意接线的正确性和牢固性，确保线束与车辆的其它部件的连接正常。
11. 进行线束的整理最后一步是对线束进行整理，将杂乱的电线束整齐地布放在车身上，避免电线间的相互干扰，并保持线束的清洁和整洁。
汽车线束工艺流程
汽车线束工艺流程汽车线束是汽车电气系统的重要组成部分，其功能是将各种电气设备连接在一起，完成信号和电力的传输。
汽车线束工艺流程是指汽车线束从设计到生产的全过程，下面将详细介绍汽车线束工艺流程。
1. 汽车线束设计：设计人员根据车辆的具体需求，确定线束的布局和连接方式。
设计人员需要考虑到各种电器设备的位置、电线的电流负荷、电磁兼容性和防护等因素，以确保线束的可靠性和安全性。
同时，设计人员还需要选择合适的电线、连接器和保护套管等材料。
2. 线束生产准备：生产线束前，需要准备好所需的材料和设备。
这包括电线、连接器、绝缘带、绝缘套管、钳子、剥线机、压接机等。
同时，还需要制定生产计划和工艺文件，确保生产过程的顺利进行。
3. 制作线束：制作线束的第一步是剥皮。
工人使用剥线机将电线的一段外皮剥除，露出内部的导线。
然后，根据设计要求，工人将不同颜色和规格的电线按照一定的顺序编织在绝缘带上。
编织完成后，使用压接机将电线固定在连接器上。
4. 线束组装：将各个连接器上的电线根据设计要求组装在一起，形成线束。
工人需要根据线束的布局和连接方式，将电线从一端引入连接器，并通过卡扣或螺丝固定。
在组装过程中，需要注意电线的位置和排列顺序，以免出现接线错误或短路等问题。
5. 线束测试：组装完成后，需要对线束进行测试，确保其质量和性能达到要求。
测试内容包括电阻测量、绝缘测量和耐电压测试等。
通过测试，可以排除线束中存在的故障和缺陷，并及时修复或更换。
6. 线束包装：测试合格的线束将被包装并存放在指定的仓库中，待装配到汽车上。
包装过程中需注意线束的保护，防止受潮、破损或变形等。
7. 线束安装：线束安装是将线束装配到汽车上的过程。
装配人员根据汽车的布局和连接方式，将线束引入到相应的位置，并固定在车身的固定点上。
在安装过程中，需要仔细对照线束的设计图纸，确保连接正确、牢固和整洁。
8. 线束检验：安装完成后，需要对线束进行检验，确保其安装质量和可靠性。

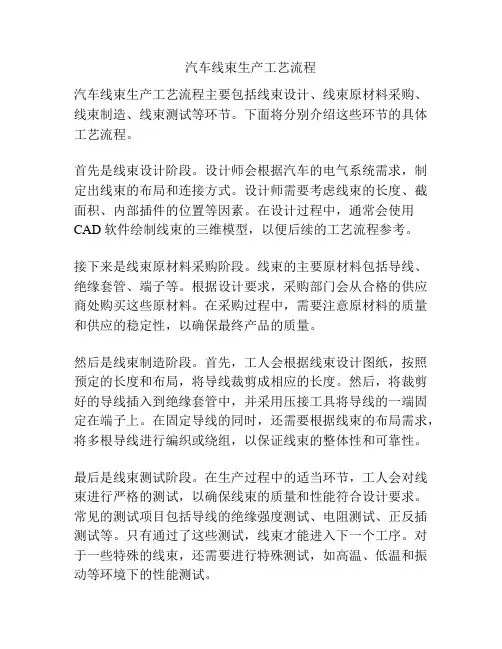

汽车线束生产工艺流程
汽车线束生产工艺流程
汽车线束生产工艺流程主要包括线束设计、线束原材料采购、线束制造、线束测试等环节。
下面将分别介绍这些环节的具体工艺流程。
首先是线束设计阶段。
设计师会根据汽车的电气系统需求，制定出线束的布局和连接方式。
设计师需要考虑线束的长度、截面积、内部插件的位置等因素。
在设计过程中，通常会使用CAD软件绘制线束的三维模型，以便后续的工艺流程参考。
接下来是线束原材料采购阶段。
线束的主要原材料包括导线、绝缘套管、端子等。
根据设计要求，采购部门会从合格的供应商处购买这些原材料。
在采购过程中，需要注意原材料的质量和供应的稳定性，以确保最终产品的质量。
然后是线束制造阶段。
首先，工人会根据线束设计图纸，按照预定的长度和布局，将导线裁剪成相应的长度。
然后，将裁剪好的导线插入到绝缘套管中，并采用压接工具将导线的一端固定在端子上。
在固定导线的同时，还需要根据线束的布局需求，将多根导线进行编织或绕组，以保证线束的整体性和可靠性。
最后是线束测试阶段。
在生产过程中的适当环节，工人会对线束进行严格的测试，以确保线束的质量和性能符合设计要求。
常见的测试项目包括导线的绝缘强度测试、电阻测试、正反插测试等。
只有通过了这些测试，线束才能进入下一个工序。
对于一些特殊的线束，还需要进行特殊测试，如高温、低温和振动等环境下的性能测试。
综上所述，汽车线束生产工艺流程主要包括设计、原材料采购、制造和测试四个环节。
通过严格的流程管理和质量控制，可以保证线束的质量和性能符合设计要求，从而为汽车的电气系统提供稳定可靠的支持。

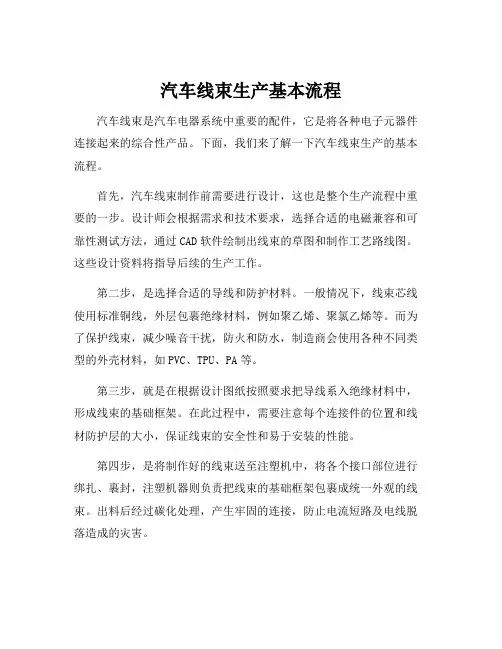

汽车线束生产基本流程
汽车线束生产基本流程汽车线束是汽车电器系统中重要的配件，它是将各种电子元器件连接起来的综合性产品。
下面，我们来了解一下汽车线束生产的基本流程。
首先，汽车线束制作前需要进行设计，这也是整个生产流程中重要的一步。
设计师会根据需求和技术要求，选择合适的电磁兼容和可靠性测试方法，通过CAD软件绘制出线束的草图和制作工艺路线图。
这些设计资料将指导后续的生产工作。
第二步，是选择合适的导线和防护材料。
一般情况下，线束芯线使用标准铜线，外层包裹绝缘材料，例如聚乙烯、聚氯乙烯等。
而为了保护线束，减少噪音干扰，防火和防水，制造商会使用各种不同类型的外壳材料，如PVC、TPU、PA等。
第三步，就是在根据设计图纸按照要求把导线系入绝缘材料中，形成线束的基础框架。
在此过程中，需要注意每个连接件的位置和线材防护层的大小，保证线束的安全性和易于安装的性能。
第四步，是将制作好的线束送至注塑机中，将各个接口部位进行绑扎、裹封，注塑机器则负责把线束的基础框架包裹成统一外观的线束。
出料后经过碳化处理，产生牢固的连接，防止电流短路及电线脱落造成的灾害。
第五步，是进行电性测试和拉伸测试。
线束的内部电路和连接端口需要检测，确保不出现无连接或连接不良的情况。
同时，还要进行拉伸测试，检查线束可以承受多大的拉力和拉伸强度。
最后，就是进行抗氧化、抗压、防尘、防水等测试，离线过程中需要进行振动测试、校准测试等，确保线束符合各项要求，同时对线束进行标识、分拣和包装，出厂前会进行全套的品质检测，确保成品的质量稳定。
总结起来，汽车线束的生产基本流程经过以下几个步骤：设计、材料准备、导线编制、塑料外壳包裹、测试、包装和品质检测。
通过这些流程可以生产出高品质的汽车线束，为车辆的安全性、可靠性和性能提升做出了重要的贡献。
汽车线束制造过程质量控制要点 闫章东
汽车线束制造过程质量控制要点闫章东摘要：汽车线束作为汽车电子信号传输的载体，是汽车电路的网络主体，没有汽车线束，也就不存在所谓的汽车电路，线束对汽车电气、电子设备及各系统之间协调配合有至关重要的作用。
本文简述了汽车线束生产的主要工艺流程，并详细介绍了端子压接、预装、总配等工序的质量控制要点，旨在降低汽车电子设备故障率，识别潜在失效模式，提升量产线束产品的整体质量。
关键词：汽车线束；线束工艺；质量控制1汽车线束生产的主要工艺流程对电线等原材料入库检验→原材料入库→原材料存放→原材料领取→开线→切管→穿防水堵→端子压接→检查端子压接外观→检查端子与电线的拉脱力→预装→总装→导通检测→外观检查→尺寸检查→ 贴合格标签→成品报检→成品抽检→成品入库→成品交付。
汽车线束加工行业有着自身的行业特征，属劳动密集型，很大一部分工序作业需要人工，人在生产过程中是不稳定的，也是影响线束品质的关键因素之一，线束生产过程控制主要针对于不同的生产工序，制定标准化作业流程，任一作业者必须严格遵守，这样生产出来的线束品质才有保障。
2汽车线束制造过程质量控制要点2.1电线等原材料入库检验原材料入库检验，首先应从电线、套管开始，检验员依据《产品规格书》、厂家自检报告单，对电线、套管进行确认检查；其次为护套、端子、橡胶件检验，应从外观、尺寸、性能、材料四个方面进行抽验，依据产品图纸，需核对厂家提供的出厂检验报告单，最后是线束用其他零部件的检验，检验依据为图纸及厂家提供的出厂检验报告单，检验完成后，检验员需做记录，库管员凭检验员出具的《外协外购检验报告单》办理材料入库手续。
2.2开线工序开线（又称下线、裁线）根据裁线工艺卡或作业指导书，用电脑剥线机，把电线裁成总长度及剥头长度符合要求的一道关键工序。
裁线外观质量应符合公司制定的《裁线剥线外观检验基准书》的相关要求，线长、剥皮长度、外观等符合设计要求。
其注意事项：①电线规格、型号、颜色符合设计要求；②所裁电线的总长、前后剥头尺寸符合要求；③绝缘外皮无破损、刮伤；④芯线部位无损伤或切断；⑤铜丝无散乱或弯曲；⑥铜丝无氧化发黑；⑦绝缘层脱皮干净、无斜口；⑧所裁电线无长短不齐现象。

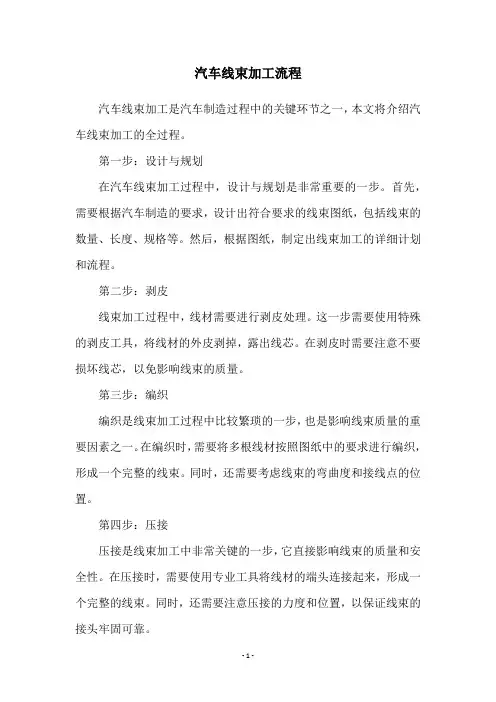

汽车线束加工流程
汽车线束加工流程
汽车线束加工是汽车制造过程中的关键环节之一，本文将介绍汽车线束加工的全过程。
第一步：设计与规划
在汽车线束加工过程中，设计与规划是非常重要的一步。
首先，需要根据汽车制造的要求，设计出符合要求的线束图纸，包括线束的数量、长度、规格等。
然后，根据图纸，制定出线束加工的详细计划和流程。
第二步：剥皮
线束加工过程中，线材需要进行剥皮处理。
这一步需要使用特殊的剥皮工具，将线材的外皮剥掉，露出线芯。
在剥皮时需要注意不要损坏线芯，以免影响线束的质量。
第三步：编织
编织是线束加工过程中比较繁琐的一步，也是影响线束质量的重要因素之一。
在编织时，需要将多根线材按照图纸中的要求进行编织，形成一个完整的线束。
同时，还需要考虑线束的弯曲度和接线点的位置。
第四步：压接
压接是线束加工中非常关键的一步，它直接影响线束的质量和安全性。
在压接时，需要使用专业工具将线材的端头连接起来，形成一个完整的线束。
同时，还需要注意压接的力度和位置，以保证线束的接头牢固可靠。
第五步：测试
完成线束加工后，需要对线束进行测试验证。
测试需要使用专业的测试仪器进行，检查线束的电气性能和安全性能。
只有通过测试验证的线束才能用于汽车制造。
以上就是汽车线束加工的全过程。
通过以上几个步骤，可以保证汽车线束的质量和安全性能，为汽车的正常运行提供了保障。
汽车线束工艺流程
汽车线束工艺流程汽车线束是连接汽车各个部件的重要组成部分，它承载着传输电力和信号的功能。
汽车线束工艺流程是指在汽车生产过程中，对汽车线束进行加工、组装和测试的一系列工艺流程。
下面将详细介绍汽车线束工艺流程的各个环节。
首先，汽车线束的制作需要根据汽车的具体设计图纸进行材料准备。
在这一阶段，工作人员需要根据设计要求选择合适的导线、绝缘套管、连接器等材料，并按照设计要求进行切割和加工，以备后续的组装工作。
接下来是线束的组装工艺。
在这一阶段，工作人员需要根据设计图纸，将准备好的导线、绝缘套管、连接器等材料进行组装。
这个过程需要非常精细的操作，确保每根导线都连接正确，每个连接器都牢固可靠，以保证线束在使用过程中不会出现故障。
然后是线束的绝缘处理。
在这一阶段，已经组装好的线束需要进行绝缘处理，以防止在汽车使用过程中受到外界环境的影响。
这个过程通常采用特殊的绝缘胶或绝缘套管来进行处理，确保线束在高温、潮湿等恶劣环境下仍能正常工作。
接着是线束的测试。
在这一阶段，已经绝缘处理好的线束需要进行电气测试和外观检查，以确保线束没有接线错误、短路等问题，并且外观符合汽车设计要求。
只有通过了严格的测试，线束才能被允许安装到汽车上去。
最后是线束的安装。
在这一阶段，经过严格测试的线束将被安装到汽车的各个部位，如发动机舱、车门、车厢等位置。
安装过程需要严格按照设计要求进行，确保线束不会被挤压、拉扯，以免影响线束的使用寿命和安全性能。
总的来说，汽车线束工艺流程是一个复杂而又精细的过程，需要严格按照设计要求进行操作，确保线束的质量和可靠性。
只有在每个环节都严格把关，才能生产出高质量的汽车线束，为汽车的安全性能和可靠性提供保障。
汽车线束的生产流程
汽车线束的生产流程汽车线束是连接汽车各个电器设备的电路系统，是现代汽车中不可或缺的重要部件。
它以特定的形式和布局将各个电器设备之间的信号和电力传输线路组织起来，为汽车的正常运行提供了稳定可靠的电力和信号传输。
第一步：设计和规划汽车线束的生产流程首先需要进行设计和规划。
在设计阶段，工程师需要根据汽车电器系统的需求和布局，确定线束的形状、尺寸、连接方式和线缆类型等，同时还要进行布线和电路图的绘制。
这个步骤非常重要，因为它决定了线束的质量和性能。
第二步：材料采购在生产之前，需要采购所需的材料。
这些材料主要包括导线、塑料保护套、绝缘材料、连接器、导线标识等。
这些材料的选择要根据线束的使用环境、传输功率和电压等因素进行合理搭配。
第三步：剥线和剪裁在剥线和剪裁阶段，工人需要根据设计要求对导线进行剥离外绝缘层，并根据线束的长度进行剪裁。
这个过程需要有精确的测量和剪裁工具，以确保每条导线的长度和形状都符合要求。
第四步：连接和绑扎在连接和绑扎阶段，工人将剥离后的导线根据电路图进行连接，通常会使用焊接、压接或插接等方法进行。
连接完成后，还需要使用塑料绑扎带或尼龙绳将线束进行固定和捆扎，以防止松动和磨损。
第五步：绝缘和保护在绝缘和保护阶段，工人会在线束的导线和连接器上涂覆绝缘胶、热缩管或塑料保护套等材料，以提高线束的绝缘性能和抗污染能力。
这个步骤非常重要，可以保护线束免受水、油、热、腐蚀和振动等外部环境的影响。
第六步：测试和质检在生产完成后，需要进行测试和质检。
测试是为了确保线束的质量和性能达到设计要求，常见的测试方法包括导通测试、电阻测试和绝缘测试等。
质检则是为了确保线束的外观质量和装配质量，包括外观检查、尺寸测量和连接可靠性测试等。
第七步：包装和发货最后一步是包装和发货。
线束通常会根据客户的要求进行包装，常见的包装方式有卷轴包装和盒式包装。
包装完成后，线束会进行整理和标识，然后通过运输方式送至客户。
总结起来，汽车线束的生产流程包括设计和规划、材料采购、剥线和剪裁、连接和绑扎、绝缘和保护、测试和质检，以及包装和发货等主要步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车线束的生产流程 Jenny was compiled in January 2021
一．线束是由电线，密封件，盲拴，导管（pvc、波纹管等），卡扣，胶带，接插器（护套），接插件（端子），双绞线等组成，是车辆电器元件的桥梁，
1.导线（QVR-0.75R）
2.密封件（在发动机机舱内的护套必须用呆防水结构的护套，用密封件把端子与外界隔
开。
）
3.盲拴（用于塞在接插器上未插导线的插孔。
起密封作用）
4.pvc管(其柔软和抗弯曲变形性好，但耐温性不高，一般在80摄氏度以下，用于线束拐弯的分支处，以便导线圆滑过渡。
)
5.波纹管（特点：有较好的耐磨性，耐高温，阻燃性。
耐温范围：-40至150摄氏度之间。
所以线束包扎中一般占到60%左右）
6.卡口（用于将线束固定于汽车）
7.胶带（用于包扎线束表面）
8.接插器（护套）：，接插件（端子）机械性，
护套：DJ7021-6.3-11；端子：DJ611-6.3耐腐蚀，，耐盐，dj代表产品代号，国标，
9.双绞线和屏蔽线：主要是用来传输模拟信号或数字信号，同时抵御外界电磁波的干扰（热电已受到干扰）
二.线束制作流程
1.下料：按工艺卡指示长度切断电线，在电线两端开剥口（剥头长度根据不同线径、端
子型号等而定）
2.分装:为压接做准备
3．压接(这道工序是最重要)
4.组装、总装
5.电检
6.外检
外检的工作就是检验电线束尺寸，外观等是否合格。
7.入库。
