地图绘制教程 ——PhotoShop制图

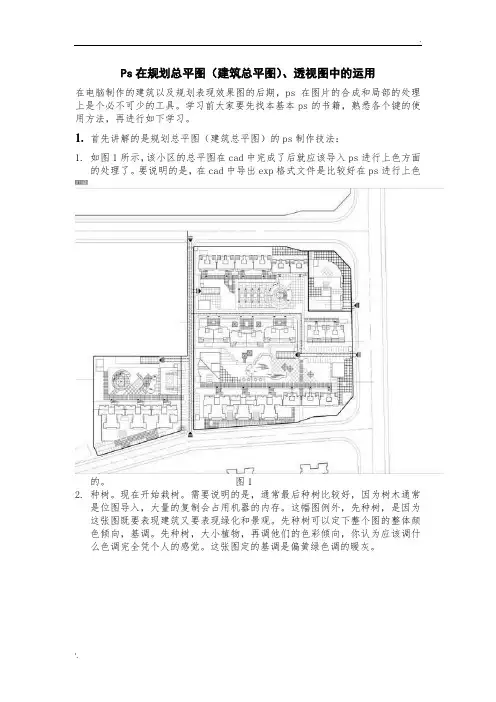

PS做规划总平图及效果图的方法及步骤
Ps在规划总平图（建筑总平图）、透视图中的运用在电脑制作的建筑以及规划表现效果图的后期，ps在图片的合成和局部的处理上是个必不可少的工具。
学习前大家要先找本基本ps的书籍，熟悉各个键的使用方法，再进行如下学习。
1.首先讲解的是规划总平图（建筑总平图）的ps制作技法：1.如图1所示，该小区的总平图在cad中完成了后就应该导入ps进行上色方面的处理了。
要说明的是，在cad中导出exp格式文件是比较好在ps进行上色的。
图12.种树。
现在开始栽树。
需要说明的是，通常最后种树比较好，因为树木通常是位图导入，大量的复制会占用机器的内存。
这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。
先种树可以定下整个图的整体颜色倾向，基调。
先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉。
这张图定的基调是偏黄绿色调的暖灰。
3.接着做道路和铺装。
选取区域（蚂蚁线）的时候可以用各种选择工具（魔法棒、钢笔、滤镜），不要拘泥于一种工具。
填色后调颜色，要和树木色彩协调。
注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，这里做成偏黄绿色色调。
4接着做基础设施和地面小装饰，如停车场，沟，支架，彩色钢板等，然后调色，和整体色彩要协调。
5.接着做主体建筑和山包。
主体建筑的色彩一很重要，调的时候一定要谨慎，不要和主体色彩有强烈的对比。
通常小的地形起伏叫山包，大的地形起伏叫地形.目前无论是建筑设计与规划还是景观规划都似乎注重地形的表现，它已经越来越引人重视了。
而在渲染表现公司，更习惯称它为山包。
6．将绿地植物等用模糊（加深）工具进行一下明暗的处理。
大功告成！这样基本上就算成功了。
大家可以再根据自己的喜好进行细节的调整，小区规划的总平图就这样完成了。
建筑总平图的做法类似。
2.接着讲解的是效果图后期如何运用ps进行处理：（以本人小区入口处透视为列子介绍）1.首先是在stechup建好要表达的部分的模型，选好人视点角度后将模型在文件/导出中导成3ds格式文件，一边之后在3d max中贴材质、布光以及渲染的使用。
利用Photoshop软件制作旅游规划专题地图
需要 的文字和图 形, 如 插入符号或 图片时 遮挡后 剩余的 不完 整文字、图形等, 并保证背景色调的一致。
对经 过拼接的工 作底图, 在拼 接部位 会有细 微的颜 色差 别, 可用矩形选框选中拼接部分, 再使用“滤镜/ 杂 色/ 去斑”命 令, 即可完成对接边处的处理。
当底图 的幅面大于 扫描仪 工作幅 面尺寸 时, 可 分幅进 行 扫描, 全部 扫描完 成后, 先利用 Phot oshop 进行 图形拼 接, 底 图拼接好后再进行旅游规划专题图的制作。
2. 旅游规划专题内容编制 旅游规划专题内容的编制是制作 旅游规划专题地图 的关 键步骤。 首先将工作 底图复制到一个新画 布, 然 后将其以 P SD 格 式存盘。P SD 格 式是 P hotoshop 软件特有的一种图像格式, 能 够保存图像的图层结构, 但是这种图像格式占用空间较大。由 于专题 地图制 作不可 能一次 完成, 采用 PSD 格 式存储, 即 能 使制作专题地图的操作更加方便, 提高工作效 率, 而且也 能保 证在下次打开时继续上次的操作。当 旅游规划专题图制 作完
进方案分析, 微型电脑 应用, Vol. 18 No. 4, 2002。 ( 收稿日期: 2003 年 12 月 12 日)
·62·
关键词 旅游规划图 P hotoshop 软件
一、引言
随着旅游产业的兴起, 旅游规划工作 正在全国各地展开。 在旅 游规划工作 中, 旅 游规划专题 地图的 编制是 不可或 缺的 一项工作。
旅游资源区位图、旅游区划图、旅游规划图是旅 游规划制 图工作的重要内容。旅游资源区 位图是指将某一区 域的旅游 资源以地图的形式表示出来的 专题地图。旅游区划 是指旅游 规划 中对旅游资 源比较集 中、并含 有若干 共性特 征的地 域单 元; 旅游区划 图则是将 旅游区划的 结果以 地图的 形式表 示出 来的专题地图。旅游规划图是突 出表示某一旅游区 的旅游资 源、旅游区划、空间分布、服务设施等的专题地图。

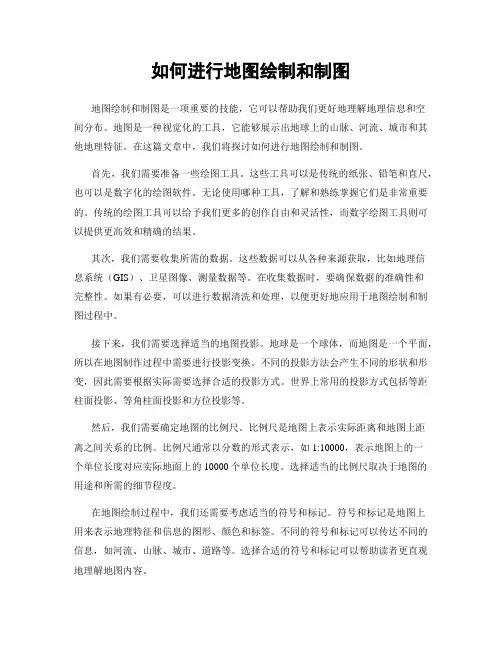

如何进行地图绘制和制图
如何进行地图绘制和制图地图绘制和制图是一项重要的技能，它可以帮助我们更好地理解地理信息和空间分布。
地图是一种视觉化的工具，它能够展示出地球上的山脉、河流、城市和其他地理特征。
在这篇文章中，我们将探讨如何进行地图绘制和制图。
首先，我们需要准备一些绘图工具。
这些工具可以是传统的纸张、铅笔和直尺，也可以是数字化的绘图软件。
无论使用哪种工具，了解和熟练掌握它们是非常重要的。
传统的绘图工具可以给予我们更多的创作自由和灵活性，而数字绘图工具则可以提供更高效和精确的结果。
其次，我们需要收集所需的数据。
这些数据可以从各种来源获取，比如地理信息系统（GIS）、卫星图像、测量数据等。
在收集数据时，要确保数据的准确性和完整性。
如果有必要，可以进行数据清洗和处理，以便更好地应用于地图绘制和制图过程中。
接下来，我们需要选择适当的地图投影。
地球是一个球体，而地图是一个平面，所以在地图制作过程中需要进行投影变换。
不同的投影方法会产生不同的形状和形变，因此需要根据实际需要选择合适的投影方式。
世界上常用的投影方式包括等距柱面投影、等角柱面投影和方位投影等。
然后，我们需要确定地图的比例尺。
比例尺是地图上表示实际距离和地图上距离之间关系的比例。
比例尺通常以分数的形式表示，如1:10000，表示地图上的一个单位长度对应实际地面上的10000个单位长度。
选择适当的比例尺取决于地图的用途和所需的细节程度。
在地图绘制过程中，我们还需要考虑适当的符号和标记。
符号和标记是地图上用来表示地理特征和信息的图形、颜色和标签。
不同的符号和标记可以传达不同的信息，如河流、山脉、城市、道路等。
选择合适的符号和标记可以帮助读者更直观地理解地图内容。
除了符号和标记，地图上的颜色也是非常重要的。
颜色可以用来区分不同的地理特征，如海洋、陆地、森林和草原等。
在选择颜色时，要考虑到色彩的对比度和调和度，以便使地图更易于阅读和理解。
最后，地图绘制的最后一步是进行检查和修改。

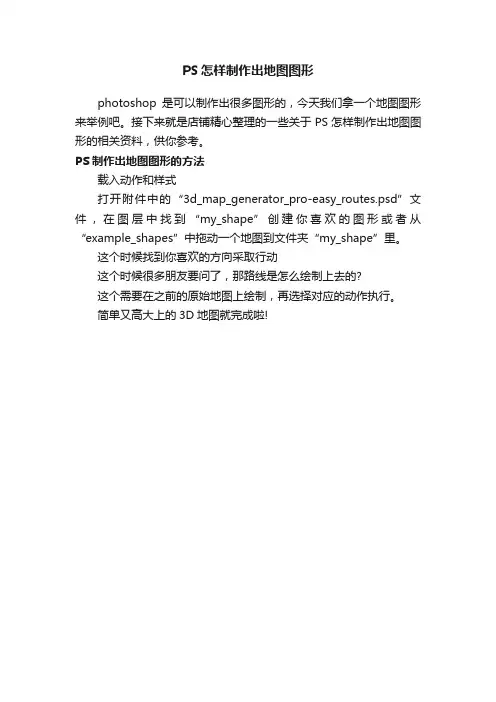

PS怎样制作出地图图形
PS怎样制作出地图图形
photoshop是可以制作出很多图形的，今天我们拿一个地图图形来举例吧。
接下来就是店铺精心整理的一些关于PS怎样制作出地图图形的相关资料，供你参考。
PS制作出地图图形的方法
载入动作和样式
打开附件中的“3d_map_generator_pro-easy_routes.psd”文件，在图层中找到“my_shape”创建你喜欢的图形或者从“example_shapes”中拖动一个地图到文件夹“my_shape”里。
这个时候找到你喜欢的方向采取行动
这个时候很多朋友要问了，那路线是怎么绘制上去的?
这个需要在之前的原始地图上绘制，再选择对应的动作执行。
简单又高大上的3D地图就完成啦!。
CorelDRAW地图制图教程
原图扫描 • 注意成图比例尺和扫描分辨率
• 建立新的绘图文件，并设定各种绘图参数
建立文件 • 建立绘图图层
• 原图制图范围的确定
原图处理 • 原图色彩的确定
绘图
• 要素绘制，图廓线，接边和整饬
CorelDRAW初识 CorelDRAW基本操作 CorelDRAW制图的工艺 CorelDRAW地图制图相关应用 参考书籍： 姚兴海《CorelDRAW地图制图》，中图出版社 何宗宜 《计算机地图制图》，测绘出版社
对象的绘制、编辑。 群组、解散群组。 组合、打散。 对象的堆积次序。
锁定和解锁对象。
物件管理员 工具->物件管理员 或 窗口->泊坞窗口->对象管理器
对象管理器相当于地图 的图层管理。 普通地形图：居民地、地貌 植被、河流、道路、境界
变形
安排->变形 或 窗口->泊坞窗口->变形
把等高线地形的分层设色当作多层面的颜色填充。 分层绘制，从高程低的往高程高的逐级绘制。 绘的线要接头形成面。 根据要求设置不同的颜色。
跟踪行政区边界。 互动式轮廓图工具->设置参数（向外，级数，距离） 打散->复制中间线，组合后填色。
文字->将文字填入路径->输入文字。 用造型工具调整文字间距。
利用线之间的压盖。 由于上面的线宽小于下面的线宽，从而产生边界效 果
线型->其他，打开 【编辑线条样式】 对话框。 通过设置点线之间的间隔，绘制不同的境界线。 省界（一线两点）、省辖市界（两线一点）、县市 界（一线一点）、乡镇界（两线两点）
怎样制作等高线地图
生成等高线、设定坐标网格 生成等高线：下拉“文件”菜单，点击“生成等 高线…”
弹出“等高线选项”面板。 ➢ 可以在“等高线设置”卡片内填入20、50或100 的等高距，此处填入50，看看最后的效果，一般出外 作图，我设定的是20米等高距。 ➢ 在第二个“简化”卡片中，设定简化为0。 ➢ 在第三个“等高线生成范围”卡片中，选择确定 等高线的生成范围。
等高线与实际图的对照
等 高 线 与 实 际 图 的 对 照
等高线的种类
等高线有什么特性？
① 同一等高线上任何一点高程都相等。 ② 相邻等高线之间的高差相等。等高线的水平 间距的大小，表示地形的缓或陡。 ③ 等高线都是连续、闭合的曲线。 ④ 等高线一般都不相交、不重叠（悬崖处除外 ）。 ⑤ 等高线在图纸上不能直穿横过河谷堤岸和道 路等。
下拉“文件”菜单，点击“生成水文表面特征分 析…”
弹出“流 域生成选项” 面板，可以看 到第一个“表 面水文分析选 项”卡片，根 据需要设置“ 流域值”和“ 最大下陷深度 ”，勾去“创 建表示流排水 流域区”。
在“流域边界”卡片中，选择确定水系的生成范围 。选择完毕后，点击“确定”按钮。
现在 我们就可 以看到在 我们的地 图上出现 了许多河 流小溪了 。
国家基础地理信息： 从网上下载，包括了中国的行政版图、主要的 道路河流、地名等。 中国地名数据： 从网上下载，包括了数万个乡镇级地名及坐标 。 以上数据都是公开的，免费供人们使用的。 GPS数据（轨迹）： 以前有人走过，并打点保存下来的轨迹，如果 有的话可以合成到图上。
三、等高线地图制作
有了上述的东西，我们就可以制作等高线 地图了。现在，请跟我一起走上制作等高线地 形图的快乐之旅吧。以杭州西湖群山山径为例 ，说说我的方法，如有不正确之处，请高手不 吝赐教。
地理信息图设计 运用 Photoshop 制作清晰美观的地图
地理信息图设计：运用 Photoshop 制作清晰美观的地图Photoshop 是一款功能强大的图像处理软件，除了照片编辑和设计方面的应用，它还可以用于地理信息图的制作。
在这篇文章中，我将分享一些运用 Photoshop 制作清晰美观的地图的技巧和教程。
1. 收集地理数据在开始制作地理信息图之前，首先需要收集所需的地理数据。
这包括地图的边界、地理要素（如河流、湖泊、山脉等）、道路网络等。
可以从互联网上搜索公开的地理数据集，或者使用专业的 GIS（地理信息系统）软件来获取地理数据。
2. 创建新文档打开 Photoshop，并创建一个新的文档来开始地理信息图的设计。
根据地图的尺寸和分辨率，设置文档的宽度、高度和分辨率。
通常来说，较高的分辨率可以获得更清晰的地图效果。
3. 导入地理数据将收集到的地理数据导入 Photoshop 中进行处理和编辑。
常见的地理数据格式包括 Shapefile、GeoJSON、KML 等。
Photoshop 可以通过插件或扩展支持这些格式的导入。
一旦数据导入，就可以将地理要素绘制在地图上。
4. 绘制地理要素使用 Photoshop 的绘图工具，例如钢笔工具或形状工具，绘制地理要素。
根据需要，可以选择不同的颜色、样式和填充来区分不同的地理要素，以便更清晰地展示地图。
5. 添加文本和标记在地理信息图中添加文本和标记可以提供更多的信息。
使用Photoshop 的文本工具，在地图上添加标注和标签。
根据需要，选择适当的字体、大小和颜色来确保文本清晰可读，并与地图的整体风格相匹配。
6. 调整图像和颜色通过调整图像和颜色，可以增强地理信息图的视觉效果。
尝试调整亮度、对比度、饱和度等参数，以获得最佳的地图显示效果。
可以使用 Photoshop 的调整图层和滤镜功能来实现这些调整。
7. 添加图例和比例尺为了增加地理信息图的可读性，在地图上添加图例和比例尺是很重要的。
使用 Photoshop 的形状工具和文本工具，绘制图例和比例尺，并将其放置在合适的位置。
网格化地图绘制规范
地图绘制规范
绘图工具：PhotoShop CS5
参考底图：Google地图
街办
用紫色的线画出每个街办的边界。
相邻两个街办可以重合为一条线。
在街办空白处或者街办外空白处用紫色字体标出街办编码和街办名称。
如图：
社区
用深蓝色的线画出每个社区的边界。
相邻两个社区可以重合为一条线。
在社区空白处用深蓝色字体标出社区编码和社区名称。
如图：
网格
用绿色的线画出每个社区的边界。
相邻两个网格可以重合为一条线。
在社区空白处用绿色字体标出社区编码和社区名。
如图：
楼院
用红色点标出具体楼院的位置，并在对应楼院下标出对应楼院的编码。
如图：
注意事项：
1.图中数据必须与数据表格中完全一致，不能出现任何缺少、重复、多余等问题！
2.不能出现边界线遮挡标注文字的现象，文字间避免重合、覆盖；
3.保证标注文字的清晰、完整并不要过小以可以被正常识别为准；
4.边界线要统一完整，避免易混淆的边界出现；
5.每一张地图中，必须提供有五个以上的参照点，表明该点的坐标（经纬度），用于该图
的坐标定位用，要求每个参照点坐标值保留小数点后6位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地图绘制教程（二）——PhotoShop制图
众所周知，PhotoShop（简称PS）是最着名的绘图软件了，但就我看来PS适用于后期处理，不适合直接绘图，原因就是PS的矢量绘图功能比较差，操作也比较繁琐，但作为图层化制图的入门软件还是可以接受的。
（强大的后期特效处理才是PS真正的魅力所在）。
和PS系出同门的纯矢量绘图软件以后会在介绍。
我们还是言归正传，首先素材依旧是谭版的三国鼎立底图：
成品效果，是不是很眼熟，制图的风格和上一期的画图制图效果相近了，下面我们来看怎样在PS里完成这张地图。
首先还是熟悉一下界面，重点在右下角的图层和路径，以及后悔药——历史记录（这个后悔药的后悔次数比较多，但也不是无限的，要注意）。
打开底图的效果是这样的，注意右下角有了一个新的图层，历史记录里有了新的纪录。
PS的魅力就在于图层了，所以我们在画新内容的时候一定要新建图层，可以在必要的时候隐藏、删除图层，而不会影响其它图层。
接下来是重头活，也是很繁琐的描图，使用钢笔工具绘制边界，在最后一定要绘制成封闭的多边形，这里只用了加点，没有使用比较复杂的锚点绘法，有兴趣的吧友可以尝试。
我个人画的不好就不献丑了。
经过漫长的绘制，终于绘制完成。
每一个国家分了一个图层，这是为了方便以后填充上色。
绘制完毕以后，如果觉得有地方要微调，可以用钢笔工具中的加锚点工具进行微调。
微调完成后，我们开始进行填充和描边的工作。
首先进入路径
右键点击填充路径
面描边：图层框内右键点击要描边的图层，选混合选项
勾选描边，同时点击描边这行，进入描边选项，相信大家都看得懂下面的选项。
选好点击确定，可见效果。
再画河流
一样的钢笔绘制，不过区别就在于不封闭，我一般是多画一个点，然后按backspace 键。
这个在下面的描边上会有所不同，请注意其他方面没有区别。
描边：首先一定要在左侧的工具栏里先点击铅笔工具，再在右侧的铅笔设置里选择下面的选项，铅笔的详细选项在下图红框里点击
弹出框的设置，基本上就是一个宽度的设置。
记得要改一下颜色
在路径里右键描边路径
都描完，都填完，也都描边完，效果如下图，有没有觉得有成就了呢。
接下来，加符号和注记
先隐藏已经填好的面，就是点击图层前的小眼睛。
点击矩形工具，在洛阳、成都、建业的地方画方块，按住shift键，画矩形可以画出正方形，然后按照面填充和描边进行处理就可以了。
加注记
这个没什么可讲的了，大家试一试就好了，不合适的话可以删掉图层，重来。
图层真是个好东西啊。
基本完工。
后面我们不想要的谭版底图怎么办呢？删图层！
然后会发现图上有太多的空白，这时要用裁切
出图了，先保存ps的工程，方便下次进行其它编辑
通常出图的格式是JPG
Ok，到保存的路径下找吧，成果就在那里了。
