西班牙赛德科移动式DR故障维修4例

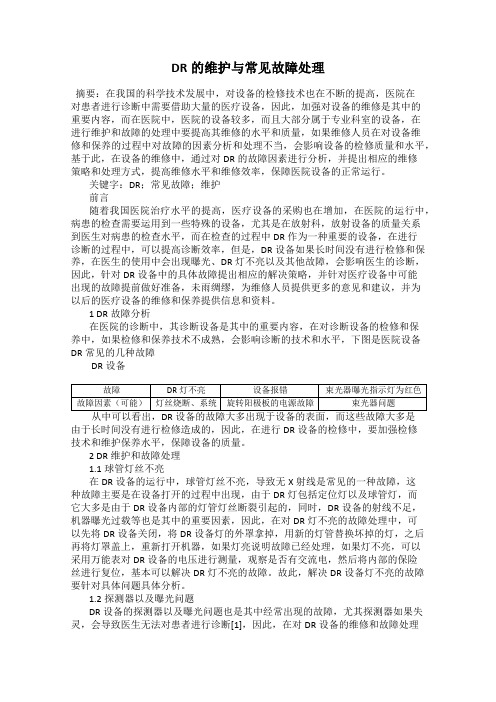

DR的维护与常见故障处理
DR的维护与常见故障处理摘要：在我国的科学技术发展中，对设备的检修技术也在不断的提高，医院在对患者进行诊断中需要借助大量的医疗设备，因此，加强对设备的维修是其中的重要内容，而在医院中，医院的设备较多，而且大部分属于专业科室的设备，在进行维护和故障的处理中要提高其维修的水平和质量，如果维修人员在对设备维修和保养的过程中对故障的因素分析和处理不当，会影响设备的检修质量和水平，基于此，在设备的维修中，通过对DR的故障因素进行分析，并提出相应的维修策略和处理方式，提高维修水平和维修效率，保障医院设备的正常运行。
关键字：DR；常见故障；维护前言随着我国医院治疗水平的提高，医疗设备的采购也在增加，在医院的运行中，病患的检查需要运用到一些特殊的设备，尤其是在放射科，放射设备的质量关系到医生对病患的检查水平，而在检查的过程中DR作为一种重要的设备，在进行诊断的过程中，可以提高诊断效率，但是，DR设备如果长时间没有进行检修和保养，在医生的使用中会出现曝光、DR灯不亮以及其他故障，会影响医生的诊断，因此，针对DR设备中的具体故障提出相应的解决策略，并针对医疗设备中可能出现的故障提前做好准备，未雨绸缪，为维修人员提供更多的意见和建议，并为以后的医疗设备的维修和保养提供信息和资料。
1 DR故障分析在医院的诊断中，其诊断设备是其中的重要内容，在对诊断设备的检修和保养中，如果检修和保养技术不成熟，会影响诊断的技术和水平，下图是医院设备DR常见的几种故障DR设备由于长时间没有进行检修造成的，因此，在进行DR设备的检修中，要加强检修技术和维护保养水平，保障设备的质量。
2 DR维护和故障处理1.1球管灯丝不亮在DR设备的运行中，球管灯丝不亮，导致无X射线是常见的一种故障，这种故障主要是在设备打开的过程中出现，由于DR灯包括定位灯以及球管灯，而它大多是由于DR设备内部的灯管灯丝断裂引起的，同时，DR设备的射线不足，机器曝光过载等也是其中的重要因素，因此，在对DR灯不亮的故障处理中，可以先将DR设备关闭，将DR设备灯的外罩拿掉，用新的灯管替换坏掉的灯，之后再将灯罩盖上，重新打开机器，如果灯亮说明故障已经处理，如果灯不亮，可以采用万能表对DR设备的电压进行测量，观察是否有交流电，然后将内部的保险丝进行复位，基本可以解决DR灯不亮的故障。

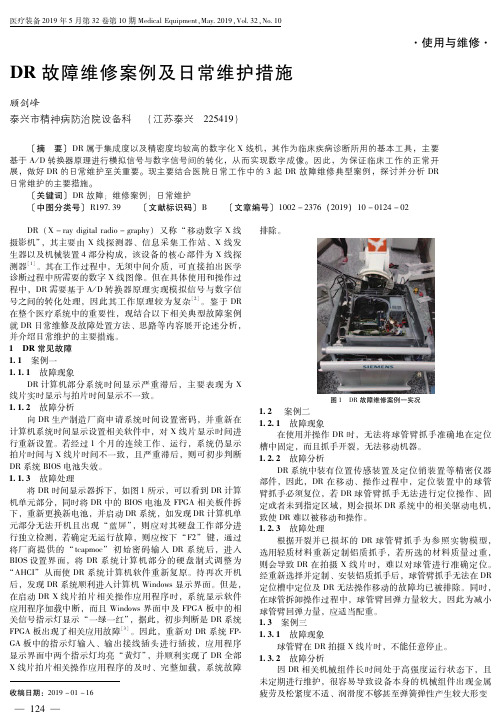

DR故障维修案例及日常维护措施
因 ＤＲ相关机械组件长时间处于高强度运行状态下，且 未定期进行维护，很容易导致设备本身的机械组件出现金属 疲劳及松紧度不适、润滑度不够甚至弹簧弹性产生较大形变
医疗装备 ２０１９年 ５月第 ３２卷第 １０期 ＭｅｄｉｃａｌＥｑｕｉｐｍｅｎｔ，Ｍａｙ２０１９，Ｖｏｌ３２，Ｎｏ１０
收稿日期：２０１９－０１－１６
— １２４—
排除。
图 １ ＤＲ故障维修案例一实况
１２ 案例二 １２１ 故障现象
在使用并操作 ＤＲ时，无法将球管臂抓手准确地在定位 槽中固定，而且抓手开裂，无法移动机器。 １２２ 故障分析
ＤＲ系统中装有 位 置 传 感 装 置 及 定 位 销 装 置 等 精 密 仪 器 部件，因此， ＤＲ在 移 动、操 作 过 程 中， 定 位 装 置 中 的 球 管 臂抓手必须复位，若 ＤＲ球管臂抓手无法进行定位操作、固 定或者未到指定区域，则会损坏 ＤＲ系统中的相关驱动电机， 致使 ＤＲ难以被移动和操作。 １２３ 故障处理
除颤仪的常见故障及保养
·使用与维修·
黄键 柳州市人民医院设备科 （广西柳州 ５４５０００）
〔关键词〕 除颤仪；电池；高压电容 〔中图分类号〕 Ｒ１９７３９ 〔文献标识码〕 Ｂ 〔文章编号〕１００２－２３７６（２０１９）１０－０１２５－０２
除颤仪是临床应用的一种非常重要的急救设备，能为心脏 脏的收缩，从而恢复为正常窦性心律［２］。通常，除颤仪由电
医疗装备 ２０１９年 ５月第 ３２卷第 １０期 ＭｅｄｉｃａｌＥｑｕｉｐｍｅｎｔ，Ｍａｙ２０１９，Ｖｏｌ３２，Ｎｏ１０
ＤＲ故障维修案例及日兴市精神病防治院设备科 （江苏泰兴 ２２５４１９）
〔摘 要〕 ＤＲ属于集成度以及精密度均较高的数字化 Ｘ线机，其作为临床疾病诊断所用的基本工具，主要 基于 Ａ／Ｄ转换器原理进行模拟信号与数字信号间的转化，从而实现数字成像。因此，为保证临床工作的正常开 展，做好 ＤＲ的日常维护至关重要。现主要结合医院日常工作中的 ３起 ＤＲ故障维修典型案例，探讨并分析 ＤＲ 日常维护的主要措施。 〔关键词〕 ＤＲ故障；维修案例；日常维护 〔中图分类号〕 Ｒ１９７３９ 〔文献标识码〕 Ｂ 〔文章编号〕１００２－２３７６（２０１９）１０－０１２４－０２

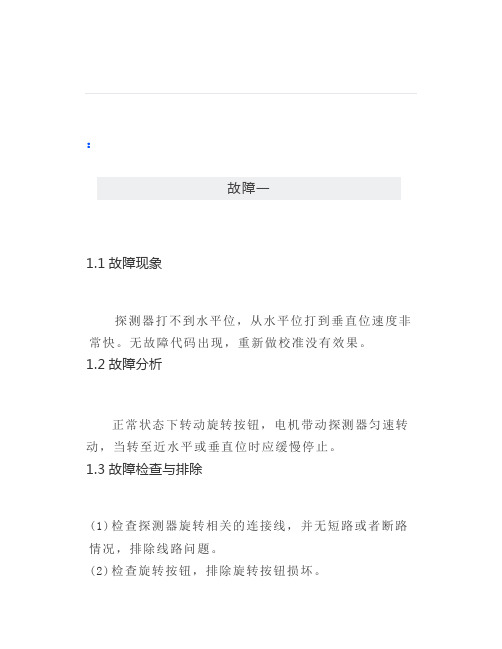

【干货】DR机械故障维修
：故障一1.1故障现象探测器打不到水平位，从水平位打到垂直位速度非常快。
无故障代码出现，重新做校准没有效果。
1.2故障分析正常状态下转动旋转按钮，电机带动探测器匀速转动，当转至近水平或垂直位时应缓慢停止。
1.3故障检查与排除(1)检查探测器旋转相关的连接线，并无短路或者断路情况，排除线路问题。
(2)检查旋转按钮，排除旋转按钮损坏。
(3)测量电机电压：0～20°时，3.5V；0～5°时，3.5V；5～80°时，6V;80～90°时，3.5V。
电压随探测器旋转正常变化。
(4)运动机件检查：检查环轨无阻塞或者滑脱问题，主要检查移动轨道上是否有东西卡住，用手稍微扶住探测器让其旋转，观察轨道移动时是否会在一个位置突然滑脱，观察无异常。
检查支撑探测板的气弹簧，拆下后发现该气弹簧损坏，由于其损坏导致支撑探测板的力量消失，从而平板从水平位打到垂直位置时迅速降落，而从相反方向运动时由于力量不足，使得平板不能从垂直位转到水平位置。
更换气弹簧后故障排除。
故障二2.1故障现象臂架立柱上接收器信息显示屏显示：探测器倾斜度数和实际角度周期性出现误差。
2.2故障分析与排除做臂架角度倾斜位置校准，机器恢复正常。
不久又出现，此故障间隔出现。
位置校准能暂时解决问题，但是周期性报错，应该是校准参数和臂架倾斜显示(译码器)数值不匹配。
检查发现臂架盘卡上角度电位器有些松动，接触不良造成显示不准。
紧固后做参数校准并备份参数。
重启后运行新备份参数，故障排除。
故障三3.1故障现象摄影过程中OTS(射线管高位托架)自动跟踪接收器到位时，不能停止并上下小幅度抖动。
用手轻拉OTS 能停止，无故障代码出现。
做探测器校准后，故障仍断续出现，不能完全排除。
3.2故障分析摄影时移动接受器，定位锁定装置释放，OTS步进电机加电动作，控制OTS伸缩柱运动至定位点，激活锁定装置，定位销锁死电机，同时断开步进电机电源。
由于OTS能自动跟踪到位，说明系统程序正常，故障应出现在定位装置部分。

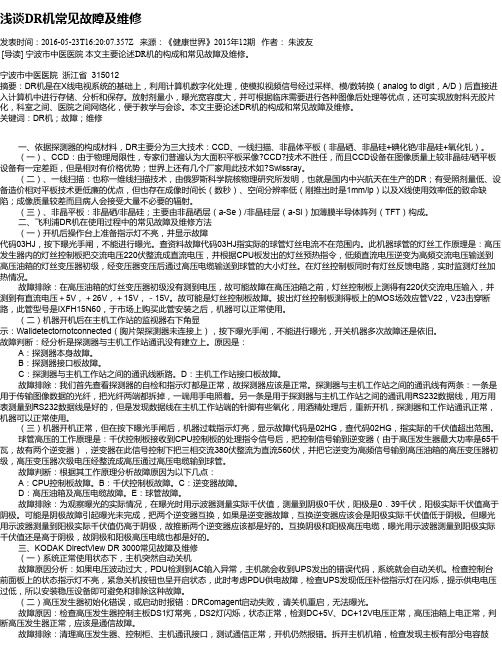

浅谈DR机常见故障及维修
浅谈DR机常见故障及维修发表时间：2016-05-23T16:20:07.357Z 来源：《健康世界》2015年12期作者：朱波友[导读] 宁波市中医医院本文主要论述DR机的构成和常见故障及维修。
宁波市中医医院浙江省 315012摘要：DR机是在X线电视系统的基础上，利用计算机数字化处理，使模拟视频信号经过采样、模/数转换（analog to digit，A/D）后直接进入计算机中进行存储、分析和保存。
放射剂量小，曝光宽容度大，并可根据临床需要进行各种图像后处理等优点，还可实现放射科无胶片化，科室之间、医院之间网络化，便于教学与会诊。
本文主要论述DR机的构成和常见故障及维修。
关键词：DR机；故障；维修一、依据探测器的构成材料，DR主要分为三大技术：CCD、一线扫描、非晶体平板（非晶硒、非晶硅+碘化铯/非晶硅+氧化钆）。
（一）、CCD：由于物理局限性，专家们普遍认为大面积平板采像?CCD?技术不胜任，而且CCD设备在图像质量上较非晶硅/硒平板设备有一定差距，但是相对有价格优势；世界上还有几个厂家用此技术如?Swissray。
（二）、一线扫描：也称一维线扫描技术，由俄罗斯科学院核物理研究所发明，也就是国内中兴航天在生产的DR；有受照剂量低、设备造价相对平板技术更低廉的优点，但也存在成像时间长（数秒）、空间分辨率低（刚推出时是1mm/lp）以及X线使用效率低的致命缺陷；成像质量较差而且病人会接受大量不必要的辐射。
（三）、非晶平板：非晶硒/非晶硅；主要由非晶硒层（a-Se）/非晶硅层（a-Si）加薄膜半导体阵列（TFT）构成。
二、飞利浦DR机在使用过程中的常见故障及维修方法（一）开机后操作台上准备指示灯不亮，并显示故障代码03HJ，按下曝光手闸，不能进行曝光。
查资料故障代码03HJ指实际的球管灯丝电流不在范围内。
此机器球管的灯丝工作原理是：高压发生器内的灯丝控制板把交流电压220伏整流成直流电压，并根据CPU板发出的灯丝预热指令，低频直流电压逆变为高频交流电压输送到高压油箱的灯丝变压器初级，经变压器变压后通过高压电缆输送到球管的大小灯丝。
DR机常见故障排除方法
DR机常见故障排除方法要修DR，首先要了解DR的结构和原理，这里简单说一下，DR 原名为数字化摄影的简称，即英文名digital radiographic。
DR是由高频X线机的基础的，加上一块平板探测器，和图像采集处理软件整合而成。
具体的说DR系统，即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。
而狭义上的直接数字化摄影即DDR（DirectDigit Radiography），通常指采用平板探测器的影像直接转换技术的数字放射摄影，是真正意义上的直接数字化X射线摄影系统。
按照探测器类型主要分为非晶硅平板DR（主流）、非晶硒平板DR和CCD DR （主流）；按照机架结构分为悬吊DR和立柱（UC臂）DR；维修DR 时可根据故障现象进行分段维修。
这里推荐几个常见故障和维修方法。
1、曝光后不出图像。
对此故障，可从两个方面下手。
首先是检查发生器有没有出射线。
如果没有就检查发生器这边。
例如手开关是否坏了，发生器是否存在故障（可单独打开发生器软件查看），球馆是否有问题。
发生器可正常曝光的情况下，就应该检查平板这边。
比如平板的连接是否正常（网线或光纤是否连接正确），或者平板的同步信号（曝光使能信号）是否正常。
从这两方面找故障，就可以找到故障。
2、图像不清晰随着使用时间的延长，图像会变得没有原来清晰。
这种问题的原因一般是由于平板老化引起或者球馆出的剂量不足造成。
对机器定期进行保养可以有效防止平板老化速度，平板一般要求每6个月校准一次。
球馆剂量不足的原因有：1KV不够，检查发生器高压部分。
2MA 不足，球馆是否出问题，或者高压发生器的灯丝部分是否有问题。
3 、图像出伪影伪影原因归结为两个方面。
一是平板本身有坏点或者坏道，二是投照范围内有异物。
投照范围有异物很容易排查，只需将束光器，平板盖子，滤线栅等，一个个拆除再拍照，拆一个拍一张图像，拆到那个图像伪影没有了，异物就在那个元件上。
dr机常见故障排除方法
dr机常见故障排除方法以dr机常见故障排除方法为标题，写一篇文章。
一、dr机无法开机dr机无法开机是常见的故障之一，首先要检查电源插座是否通电，确认电源线是否连接正常。
如果电源线连接正常，但dr机仍无法开机，可以尝试以下方法进行排除：1. 检查电源适配器：将电源适配器从dr机上拔下来，再重新插入，确保连接牢固。
如果仍然无法开机，可以尝试更换电源适配器，看是否解决问题。
2. 检查电池电量：如果dr机是带电池的，可以先将电源适配器拔掉，然后检查电池电量是否充足。
如果电池电量不足，可以将电源适配器重新插上，充电一段时间后再尝试开机。
3. 检查硬件连接：有时候dr机无法开机是因为硬件连接松动或损坏。
可以将dr机的外设和连接线全部拔下来，然后重新连接一遍，确保连接牢固。
如果仍然无法开机，可以尝试更换连接线或外设。
二、dr机无法连接网络dr机无法连接网络是另一个常见的故障，这会导致无法进行在线操作或下载更新。
以下是一些解决方法：1. 检查网络连接：首先要确保网络连接正常。
可以尝试在其他设备上打开网页或使用其他应用程序，确认网络是否可用。
如果网络正常，可以进一步排查dr机的网络设置。
2. 检查网络设置：在dr机的设置菜单中，找到网络选项，检查网络设置是否正确。
可以尝试重新连接网络或者重启dr机来解决问题。
如果仍然无法连接网络，可以尝试修改网络设置，例如更换DNS服务器地址或者使用静态IP地址。
3. 检查无线信号强度：如果dr机是通过无线网络连接的，可以检查无线信号强度是否足够。
可以尝试将dr机靠近无线路由器，或者将路由器的位置调整到更接近dr机的位置，以提高信号强度。
三、dr机运行缓慢dr机运行缓慢是很多用户常遇到的问题，以下是一些可能的解决方法：1. 清理磁盘空间：dr机的磁盘空间不足会导致系统运行缓慢。
可以通过删除不必要的文件或者使用磁盘清理工具来释放磁盘空间。
2. 关闭不必要的程序：有时候同时运行多个程序会占用大量系统资源，导致dr机运行缓慢。
Artis Zee Floor型数字减影血管造影X射线系统故障维修案例分析
维修工程150 ZHONGGUOYIXUEZHUANGBEI支 军① 刘金刚②[文章编号] 1672-8270(2018)10-0150-02 [中图分类号] R812 [文献标识码] BArtis Zee Floor型数字减影血管造影X射线系统故障维修案例分析DOI: 10.3969/J.ISSN.1672-8270.2018.10.043[关键词] 数字减影血管造影系统；维修；案例分析①禹城市人民医院设备维修科 山东 德州 251200②禹城市人民医院肿瘤科 山东 德州 251200作者简介：支军，男，(1974- )，大专，工程师，从事设备维修管理工作。
中国医学装备2018年10月第15卷第10期 China Medical Equipment 2018 October V ol.15 No.10禹城市人民医院于2011年3月引进了1台Artis Zee Floor型数字减影血管造影(digital subtraction angiography，DSA)X射线系统(德国西门子公司)，该机器在其使用7年中使用率较高[1]。
现将日常维修保养过程中遇到的机器系统不能正常启动、图像处理部分故障及球管不能正常散热4例故障进行分析，描述故障现象及解决方法。
1 故障案例一1.1 故障现象开机过程中Windows XP系统直接进入安全模式并反复重启。
1.2 故障分析与处理当机器系统不能正常启动时，通常判断确定系统自身故障或计算机内部硬件故障[2]。
首先查看IVS主机BIOS设置，安装BIOS设置光盘，再将IVS系统和应用软件重新安装后故障依旧；启动后进入安全模式，查看System Properties发现内存大小显示为3 G，机器安装4根1 G 2RX8 PC2内存条，开机有时会蓝屏报错“DRIVER_IRQL_NOT_LESS_OR_ERQUAL”，判断为内存条故障，更换两根2 G内存条后故障依旧，开机进入安全模式内存显示为3 G。
西门子MOBILETT XP Digital移动式DR维修四例
西门子MOBILETT XP Digital移动式DR（digital radiography）主要由X线摄像发生器、探测器、采集工作站以及机械装置共4个部分组成。
我院于2014年购买1台西门子MOBILETT XP Digital移动式DR，现将该设备日常使用过程中出现的故障和检修方法报道如下，供参考。
1 故障一 1.1 故障现象设备高压部分出现报错error 0，查看维修手册，D916板上的5 V电压存在偏差，系统不能正常运行，需要检查U1给D916 X15的5 V供电电压是否正常。
1.2 故障排查测量U1小电源到D916的X15的电压，发现只有4.9 V，设备要求的电压为5.15~5.25 V。
如图1所示，U1给D916板子提供两组电压，分别是5 V和15 V。
1.3 故障处理查看图纸，由图2可得知U1的K2连接到D916的X15。
此设备平时放置于放射科单独的房间，临床科室需要床边拍片时由操作技师将机器推到科室使用，由于从放射科到各临床科室的路存在不平整的情况，推动设备过程中会产生较大抖动，线路接头部分存在松动的可能。
先尝试插拔U1电源两端的接口，并用锉刀清理接头针脚的氧化物，重新接好U1电源开机，发现故障依旧。
此时调整U1上（图1）的小电位器，将电压调整至5.2 V，在D916的X13的4和6针脚测量，重启设备，KV mas部分不会出现报错error 0，表示D916主板已经接收到U1供给的5 V信号。
登记患者信息，曝光测试正常。
西门子MOBILETT XP Digital移动式DR维修四例陈永娟广州市花都区第二人民医院设备科 （广东广州 510850） 〔关键词〕移动式DR；电源；充电；高压 〔中图分类号〕R197.39 〔文献标识码〕B 〔文章编号〕1002-2376（2019）07-0127-02收稿日期：2018-11-01·使用与维修·如下错误：Error：260101023 the CCB has notified the system of error condition；Error：260133167 CAM B drive monitoring detected no motion when motion has requested；Error：260133156 CAM A Move Timeout Timer expired-move did not complete in time。
赛德科SM-50HF-B-D-C移动DR故障维修2例
—
・
１ ５ ７ ・
—
赛德科 Ｓ Ｍ一 ５ ０ ＨＦ — Ｂ — Ｄ — Ｃ移动 Ｄ Ｒ故障维修 ２ 例
周 兴朝 ， 郭春梅
【 关键 词】 赛德 科 Ｓ Ｍ一 ５ ０ Ｈ Ｆ — Ｂ — Ｄ — Ｃ移 动 Ｄ Ｒ； 传感器； 充 电模 块 ； 故 障分 析 ； 故 障维 修
表 １ 电源 盒 接 口 Ｐ １与 Ｐ ＣＢ接 口之 间的 连 线 关 系
电源 盒 接 Ｐ ｃ Ｂ接 口
Ｆ７ １ ９１ Ｐ
地方工作 ， 并且能够立即显现高分辨率的医学影像Ｉ ｌ Ｊ ，
其 主要 特点有 以下几个 ： （ １ ） 像素为 １ ６ ０ Ｉ ｘ ｍ， 空 问分 辨力达 ３ ． ２ ｌ ｐ ／ ｍ ｍ； （ ２ ） 可 输 出 电压 为 ４ ０ ～ １ ５ ０ ｋ Ｖ、 电 流为 １ ０ ５ ０ ０ ｍ Ａ 的 ｘ线 ； （ ３ ） １ ５ ｉ ｎ （ １ ｉ ｎ ＝ ２ ５ ． ４ ａ ｒ ｍ） 触
电 源 盒接
Ｈ ＰＩ
Ｐ Ｃ Ｂ接 口 电 盒接 Ｐ ｃ Ｂ接 口
口 ＰＩ ‘… 。
…
一 ’
１
Ｊ ４ ０ ２ — ２
９
Ｊ ４ ０ ２ —１ ｌ
１ ７
Ｊ ４ ０ ２ ～ ４
２
３ ４
１ ４ ０ ２ — ３
Ｊ ４ Ｏ １ ～自 Ｊ ４ ０ ２ ～１ ２
能 曝光 。
１ ． ２ 故 障分 析及 排除
接 头 插 上 ，再 次测 量 发 现 电源 盒 接 口 Ｐ １ — ４与 Ｐ Ｃ Ｂ
接 口Ｊ ４ Ｏ ２ — １ ２之 间 的连 线不 通 ，检查 发 现 Ｊ ４ ０ ２ — １ ２
锐珂Revolution移动DR故障维修五例
锐珂Revolution移动DR故障维修五例
丁嘉楠
【期刊名称】《医疗装备》
【年(卷),期】2024(37)2
【摘要】移动DR作为一种床旁X线摄片设备,不仅可用于急诊、住院病房的日常X线影像检查,还可在特殊时期(如新型冠状病毒感染疫情)用于最大限度降低院内交叉感染风险,为临床一线提供胸部DR快速筛查[1]。
但不同于位置相对固定的DR 设备,移动DR由于频繁位移和电池充、放电等诸多因素,更易发生各类故障[2]。
设备操作技师和医工人员应熟悉设备的特点和工作原理,并按照厂家提供的操作手册进行正确使用和维护,保证设备安全、有效地运行。
【总页数】3页(P127-129)
【作者】丁嘉楠
【作者单位】舟山市中医院设备科
【正文语种】中文
【中图分类】TH774
【相关文献】
1.锐珂DR7500数字化医用X射线摄影系统故障维修三例
2.多功能数字平板成像系统——锐珂DR7500故障维修经验汇总
3.锐珂DR3500故障维修
4.锐珂移动DR常见故障维修2例
5.锐珂DR系统通信类故障维修
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故 障现 象 与 处 理 一 ：空 气 压 缩 机 发 出 刺 耳 的 噪 声 。拉 斐 尔 呼 吸 机 的空 气 压 缩 机 采 用 了 ４根 掉 线 把 气 泵 悬 空 ， 以 减小 由于气泵振 动引起 的空 气压缩 机振 动 。当空气压 缩机 发出刺耳的噪声 时 ，可 以断定 是空气 压缩 机气泵 的掉 线 出 现 问题 。打 开 空 气 压 缩 机 ，发 现 气 泵 的掉 线 断 裂 ，气 泵 振 动直接接触空 气压 缩机 的 内壁 ，造成 此故 障。更 换气 泵 的 掉线后 ，问题解决 。
故 障现 象与 处理 二 ：呼 吸机使用 一段 时 间后 ，空 气压 缩机 自动关 机 ，呼 吸机提示 空气 供应 故障 。空 气压缩 机 的 气泵工作 时 ，不 只产 生 噪声 ，还会 产生 大量 热。负责 降低 气泵 自身热量 的部件是 安装在 气泵 正上方 的两 个大 功率 的 降温风扇 。若 这 两个 风 扇停 止转 动 或功 率 达不 到要 求 时 ， 气泵 的热量 无法 散去 ，导 致空气 压缩 机过 热保护 ，自动关 机 。更 换 降 温 风 扇并 除尘 ，问 题解 决 。
故 障现 象与 处理 一 ：开机后 ．机器 的平板 探测 器未处 于 准 备 状 态 ， 探 测 器 上 的 指 示 灯 （ＰＯＷＥＲ，ＳＥＮＳＯＲ， ＢＵＳＹ）不亮 ，不能曝光 。首先判断为 机器探测器 供电存在 问题 ，由于探 测器 的开关 在机 器正 前方 ，经 常磕 碰 ，需 首 先排除 开关 问题 ，再 检查 探测器 电缆 。经 检查 电缆 出机器 端 已经磨损 ，焊 接后 正常。
故障现象与处理 四 ：空气压 缩机 的指针 没有指 示在 绿 色区 ，声音正 常 ，呼 吸机提示 空气供 应故 障。如果 空气 压 缩 机 的 指 针 没 有 指 示 在 绿 色 区 ．且 没 有 发 现 漏 气 点 时 ，很 可能是 由于气泵 自身 的原 凶引起 的漏气 。拉 斐尔 呼吸机 的 空气 压缩 机内部气泵 是一 种无油 的活 塞式 电机 ，在 电机 的 上 方 是 活 塞 缸 ，其 内 部 装 有 密 封 罔 。 南于 气 泵 长 时 间反 复 的活塞运动 ，导致 密封 圈磨损 更换 气泵 活塞缸 的 密封 圈 后 空气压缩 机的指针指示 正常 ，问题解 决。
（２０１６－０９－２４收 稿 ，２０１６－１ｌ－１５修 回 ）
西班 牙 赛 德科 移 动 式 ＤＲ故障 维 修 ４例
华 北 理 丁 大 学 附 属 医院 （河 北 唐 山 ０６３０００） 高峰 张胜
关键 词 移动 ＤＲ；赛德科 ；故障维修 ；ｘ线球管 基金项 目：河北省教育厅指导性项 目 （ＺＣ２０１６１３４）资助 ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００２—３２０８．２０１７．０５．０２２ 中图分类号 ＴＨ７７４ 文献标志码 Ｂ 文章编 号 １００２－３２０８（２０１７）０５－０５５０—０１－２
故 障现 象与处理 三 ：空气 压缩机 的指 针没有 指示 在绿 色 区，能听见漏气声音 ，呼吸机提示 空气供应故 障。空气 压
缩机 内部管路漏气 ，压力达不 到要求会 出现此故障 。打开空 气 压 缩 机 ，寻 找 漏 气 点 ，发 现 空 气 压 缩 机 内部 连 接 管 有 裂 缝 。空气压缩机 内部存在一定 的热量 ，压缩空气有 ０．３～０．５ ＭＰａ的工作压力 ，连接管 由于 老化无法 承受 该热量 和压力 时 ，会 出现裂 缝 的可能。选择 抗压 和抗热 的加 强管路 ，更 换 后 问题 解 决 。
故 障现 象 与 处 理 二 ：机 器 不 能 向 前 移 动 ， 只 能 快 速 后 退 ，控 制难 度 大 。检 查 机 器 的 电 池 电 量 ，电 池 指 示 灯 均 正 常 ，且机器 没有处 于充 电状态 ，故排 除电池 问题 。再 检查 机 器车轮上 的助 力传 感器 ，发 现传感 器损 坏 。更换 助力 传 感 器 后 ，机 器 可 以 正 常 移 动 。 导 致 此 故 障 的 主 要 原 因 是 机 器受 到过严 重的颠簸 ，因此 应尽 量保证 机器 在平坦 的地 面 上移动 ，还 在助力传 感器上增加防震装置 。
关 键 词 呼 吸 机 ；空 气 压 缩机 ；故 障维 修 基 金 项 目：河 北 省教 育厅 指 导 性 项 目 （ＺＣ２０１６１３４）资 助 ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００２—３２０８．２０１７．０５．０２１ 中 图分 类 号 ＴＨ７８９ 文 献 标 志 码 Ｂ 文 章 编 号 １００２—３２０８ （２０１７） ０５—０５５１－０１—１
第 ３６卷 第 ５期 ２０１７年 １Ｏ月
· 仪 器 维 修 ·
北 京 生 物 医 学 １二程 Ｂｅｉｊｉｎｇ Ｂｉｏｍｅｄｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ
Ｖｏ１．３６ Ｎｏ．５ ＣＩｃｔｏｂｅｒ ２０１７
拉 斐 尔呼 吸 机 的空 气 压缩 机 故 障维 修 ４例
华北理 ＿ 丁大学 附属医院 （河北唐 山 理 三 ：机 器 提 示 电 池 电 量 低 ，充 电 １２ ｈ
后 电 量 指示 灯 依 然 显 示 为 红 色 。左 侧 电 池 电量 指 示 灯 指 示 机 器 曝 光 电 池 容 量 ，右 侧 电池 电量 指 示 灯 指 示 机 器 移 动 电 池 容 量 。 充 电 时 ，两 组 电 池 同 时 充 电 。 若 有 一 组 电 池 充 电 １２ ｈ后仍 不能正 常工作 ，则证明该 组电池组 中有 电池需要 更 换 。将 电 池 连 接 负 载 进 行 测 量 ．所 测 的 电 压 维 持 在 １２ ｖ 以上 ，说 明 电 池 未 损 坏 ，所 测 的 电 压 在 １２ ｖ 以下 ，说 明 蓄 电 池 已损 坏 ，查 找 到 坏 的 电 池 并 更 换 新 的 电池 。
