数字视频光端机 说明书
数字视频光端机用户手册目 录第一章概述 (1)1.1 前言 (1)1.2 技术指标 (1)第二章安装和使用 (3)2.1 拆箱 (3)2.2 电源 (3)2.3 视频光端机发送机 (3)2.3.1 发送机前面板2.3.2发送机后面板2.4 视频光端机接收机 (5)2.3.1 接收机前面板2.3.2接收机后面板2.5 设备安装 (7)第三章技术支持 (8)附录：机架的使用第一章概述1.1前言数字视频光端机采用先进的FPGA技术，可以将视频、数据、音频、以太网等多种信号一体化远距离光纤传输。
传输通道采用模块化设计，可根据用户的实际需要进行配置，灵活实现各种组网方案。
视频信号与PAL,NTSC等全制式复合视频信号兼容。
光通道采用全数字技术，提供千兆位传输平台，标准配置的传输距离为20Km。
可以根据客户需要，采用进口光模器件，最大无中继传输距离能达到120Km。
设备面板提供丰富的状态指示灯，可直接检测设备的工作状态。
数字视频光端机是系列设备。
独立式设备分为发送机和接收机。
每个系列有1-16路视频和多路数据的多种组合。
所有独立式设备使用方法基本相同，仅接口位置和数量有所差异。
本说明书以4路视频光端机为例加以描述，其它机型均可参照本册。
1.2技术指标视频端口特性通道数：1-16物理接口：BNC 75-5座MHz视频带宽:5-10M视频码位: 10Bit信号制式：PAL/NTSC/SECAM加权信噪比： 67dB输入输出阻抗：75Ω(不平衡)输入输出电平：1Vp-p (峰- 峰值)微分增益：〈1%微分相位：〈1°运行模式：单向/双向光纤端口特性物理接口：FC/PC，SC/PC，ST/PC光纤种类：单模/多模，单纤/双纤传输波长： 1310nm(1550nm)传输距离：多模 0~3km单模 0~20km，0~60 km，0~100 km，0~120 km 光学动态范围： 12dB光学允许最大链损： 10dB数据端口特性（可选）物理接口：四芯工业端子接口数量：1~4路（可选）接口信号： RS-485/RS-422/RS-232通信速率： 0~256Kbps线路编码： NRZ误码率：≤10-9音频端口特性 （可选）物理接口：四芯工业端子阻抗： 600Ω电平： 0 dBm频率：10Hz~20KHz；位宽：10Bit开关量特性 （可选）物理接口：四芯工业端子模式： 常开或者常闭输入： 无源接触点或者TTL电平输出：继电器触点语音端口特性（可选）物理接口：RJ11以太网端口特性（可选）物理接口： 100 BaseT(UTP)；屏蔽RJ-45 标准： IEEE802.3/IEEE802.3u工作方式：全双工/半双工数据速率：10M/100M工作环境环境温度：-20℃～+75℃贮存温度：-40℃～+125℃相对湿度：0～95%(无冷凝结)额定供电电压： 220V(交流)第二章安装和使用本章介绍数字视频光端机的前后面板、指示灯、开关、接口以及连接电缆。
【2019年整理】光端机教程(光通信)
Fiber Options Inc. ...light years ahead
41
散射
ä 光功率的损耗是由于：
ä 光纤中分子分布的不均匀所致 ä 光纤材料不纯 ä 散射
Fiber Options Inc. ...light years ahead
42
吸收
ä 光纤材料的不纯致使光纤吸收光功率
Fiber Options Inc. ...light years ahead
28
使用更少的中继器
ä 光学性能更好 ä 传输距离远 ä 信号品质稳定
Fiber Options Inc. ...light years ahead
29
传输保密
ä 不产生辐射 ä 不产生电磁脉冲 ä 不产生无线电频率 ä 不产生任何可以被检测的电信号
Fiber Options Inc. ...light years ahead
Fiber Options Inc. ...light years ahead
12
外护套
ä 外护套可以保护光纤在以下环境中使用：
ä 恶劣环境
ä 油、臭氧、酸等等
ä 潮湿 ä 磨损 ä 高温
Fiber Options Inc. ...light years ahead
13
外护套所使用的材料
ä PVC ä 聚乙烯 ä 聚丙烯 ä 聚亚安酯 ä 尼龙 ä 特弗龙
Fiber Options Inc.
…Light Years Ahead

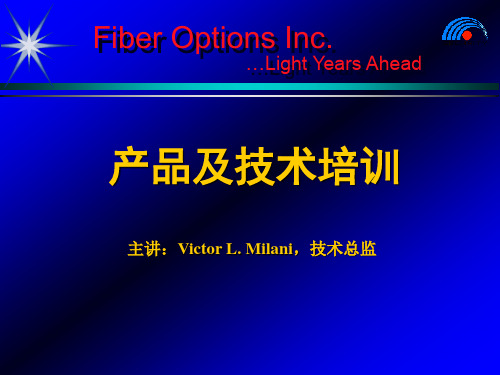

产品及技术培训
主讲：Victor L. Milani，技术总监
主题
ä 光纤总论
什么是光纤? 为什么使用光纤? 光纤怎么工作? 光纤的连接方式 光损耗计算方法 测试设备
光端机使用说明
光端机（NetRing600）在小区短信中的使用说明前言：光端机在小区短信系统中的主要作用是将移动网络中MSC与BSC之间用光传输方式进行传输的A接口信令进行采集（不影响移动现网运行）并将采集到的A接口信令转换成普通的2M输出。
据此下面进行此设备的使用说明。
1、设备简介1.1 NetRing600硬件系统：NetRing600的整机结构按照19英寸标准进行设计，整机高度仅为1U（44.45mm）。
1.2 NetRing600板位说明：图中PWR-A为主用电源板位，PWR-B为备用电源板位，IU1为系统板位，IU2为扩展板位。
1.2.1 IU1系统板位的面板接口和指示灯如下图所示：面板上各种标识的说明如下表所示：IU2系统板位的面板接口和指示灯如下图所示：面板上各种标识的说明如下表所示：由于小区短信在整个系统中只是复接A接口信令，所以在实际应用中只用RX接口，TX接口空闲。
外部接口说明：BV35T02 使用DB68 高密度接插件，其面板接口如下图所示：1.2.2 电源板NetRing600支持-48V DC和220V AC。
对于–48V DC 电源，电源板允许的输入电压范围是-36V～-72V；对于220V AC 电源，电源板允许的输入电压范围是176V～264V；–48V电源板备份状态下的面板示意图220V AC 电源板的面板示意图1．3设备典型配置类型1：类型2：2、光端机在小区短信中原理应用下图为光端机在小区短信中的物理使用示意图。
在图中小区短信从移动现网的传输A接口信令的光纤中用分光器（95：5）将A接口信令从现行网络中以光的形式复接出来。
复接出的光进入光端机后进行“光转电”转换，从而输出带A接口信令的电传输的普通两兆。
3、光端机配置光端机软件配置程序为绿色软件，无须安装。
在win2000或者win2003系统下可以对光端机进行配置。
配置时硬件环境：设备安装并加电完成；复接A接口信令的光纤接入RX后IU1和IU2的ALM（红色）灯灭和OUT（绿色）灯亮，此状态显示复接传输A接口信令的光纤成功；用交叉网线将光端机的10BASE-T接口和笔记本的网口连接。
光端机综合说明书
数字视频光端机说明书(使用前先阅本说明书)亲爱的用户：衷心感谢您购买本公司传输产品！为了您的工作能够更加顺利地推进，我们郑重建议您：在动手连接、操作本产品前，务必仔细阅读本说明书，并特别留心其中的各项注意事项。
安全注意事项为避免人身伤害或对本产品以及与之相连接的其它产品造成损坏，请特别留心以下安全注意事项：务必按规定使用本产品以防止发生各种潜在的伤害！注意：●电源电压。
本机只能用于电源为交流100~220V±20%/50Hz的地区，请勿在其它地区使用。
●使用恰当的电源线和电源。
必须使用本产品随机配备的电源线或其它具有机壳保护接地端的合格电源线；与电源线匹配的电源插座的保护接地端必须良好接地。
●注意产品接地。
本产品接地是通过电源线中的接地导体。
为避免电击，电源线中的接地导体必须与大地良好连接。
在连接本产品各光电端口之前，务必确保产品已经妥善接地。
●留心所有端口的极限值。
为避免火灾或电击，在连接本产品前，请留心本产品机身以及本使用手册中所标注的所有极限值或相关标志。
●使用规定的保险管。
●不要冒险操作。
当您怀疑本产品工作不正常时，请向本公司专业服务人员咨询，不要冒险继续操作。
●震动和碰撞。
本机内含精密光学部件，请避免剧烈振动和碰撞。
●请勿打开外盖或擅自进行修理。
本产品机壳内没有用户可维修的部件，产品维修只能由本公司或经本公司授权的专业维修人员进行。
用户自行开盖被视为自动放弃产品保修权利。
警告：●本产品为ⅢB类激光装置。
本机内有人眼不可见的激光辐射，使用不当时可能对人眼及皮肤造成生理性伤害。
本机加电后，严禁用肉眼直视本机光纤输入输出端口或与这些端口相连接的光纤活动连接器端面。
也要避免将激光对准易燃易爆物品，以防止引起火灾。
●本产品对静电敏感。
在接触产品电气接口前务必保证静电释放●为避免发生火灾或触电事故，请勿让本产品淋雨或受潮。
●不要在潮湿环境进行操作。
●严禁开盖操作。
●保持产品表面清洁、干燥。
nevion光端机说明书
nevion光端机说明书尊敬的用户：感谢您选择使用我们的Nevion光端机！为了让您更好地了解和使用我们的产品，我们特意为您准备了以下详细的说明书。
请仔细阅读并遵循本说明书中的操作指南，以确保您能充分利用我们的产品的各项功能。
产品描述：Nevion光端机是一款高性能的光纤通信设备，主要用于实现不同地点之间的光纤传输，具有高速、稳定和可靠的特点。
它采用先进的光纤通信技术，可以在不同网络之间传输各种类型的数据，包括音频、视频和数据信号。
产品特点：1. 高速传输：Nevion光端机支持高速光纤传输，最高速率可达到10 Gbps，确保数据传输的快速和稳定。
2.高可靠性：光纤传输具有较高的抗干扰能力和抗衰减能力，可以在不同环境条件下保持稳定的传输质量。
3. 多功能接口：光端机配备了多种接口，包括光纤输入输出接口、Ethernet接口和串口接口，以满足不同类型数据的传输需求。
4.简单易用：光端机采用简单直观的操作界面，用户只需按照提示进行操作即可完成设置和调试。
使用步骤：1.设置光纤连接：将光纤连接到光端机的光纤输入接口和输出接口上，确保连接牢固。
2. 设置网络连接：通过Ethernet接口将光端机连接到您的网络中，确保网络连接正常。
3.设置传输参数：使用光端机的操作界面设置传输参数，包括传输速率、接口类型等，根据实际需求进行设置。
4.调试和测试：完成传输参数设置后，进行调试和测试，确保传输质量达到要求。
5.数据传输：连接好光纤并设置好参数后，即可进行数据传输，确保数据能够正常传输。
常见问题解答：1.Q:如何判断光纤连接是否正常？A:可通过光端机的操作界面查看光纤连接状态，如果显示正常，则说明连接正常；否则，需要检查光纤连接是否松动或损坏。
2.Q:如何调整传输速率？A:可通过光端机的操作界面找到传输速率设置选项，并根据需要进行调整。
3.Q:如何进行数据传输？A:连接好光纤并设置好参数后，将需要传输的数据输入到光端机的输入接口上，光端机会自动将数据传输到目标位置。
数字光端机说明书
目录目录 (1)一、产品概述： (2)二、产品特点： (2)三、技术标准： (2)1、视频特性 (2)2、数据特性 (3)3、开关量特性 (3)4、音频特性 (3)5、电话特性: (3)6、以太网 (4)7、物理特性 (4)四、安装方法： (4)1、光端机的安装 (4)①、光发射机的安装：（面板上标有IN 的为发射机） (4)②、光接收机的安装：（面板上标有OUT 的为接收机） (4)2、光纤的连接 (4)五、数据的接线方法： (5)1、数据接口形式： (5)①、四位凤凰端子 (5)②、RJ45接线口 (6)2、数据接线说明： (6)3、设备功能接口定义说明： (6)4、设备功能具体接线说明： (7)①、光纤连接： (7)②、视频线连接： (7)③、数据线接线： (7)④、开关量信号线连接： (9)⑤、音频线连接： (9)⑥、电话信号线连接： (10)⑦、以太网： (10)六、一般故障解决方法： (11)1、光链路不通或故障 (11)2、无视频图像： (11)3、数据不受控 (11)4、云台自转或乱转 (11)5、开关量工作不正常 (12)6、音频不通 (12)7、以太网不通 (12)七、售后服务 (12)八、公司声明 (12)九、注意事项 (12)数字光端机一、产品概述：数字光端机采用最新的全数字编码技术和专用的超大规模集成电路，提供数字视频光电转换，可将视频、数据、开关量、音频以及以太网在单芯光纤上无失真、高质量传输。
数字光端机具有性能价格比高、动态范围宽、体积小、使用方便、能适应多种复杂环境等特点，适用于高速公路、城市道路、铁路、港口、公安、海关、高校、大型体育场馆、大型厂矿等监控及视频传输系统等诸多领域。
二、产品特点：◆自动兼容PAL、NTSC、SECAM视频制式◆支持任何高分辨率视频信号◆全数字无压缩、无损伤广播级传输◆无模拟调频、调相、调幅光端机的交调干扰◆广播级质量视频信号和多路单、双向RS232、RS422、485◆单模光纤传输，距离2—100KM可选◆支持视频无损再生中继◆先进自适应技术，使用时无须调节◆同时支持视频、数据并行传输◆超高速光纤传输技术◆发送机与接收机无须配对使用◆工业级设计，可靠性高三、技术标准：1、视频特性视频端口BNC视频输入输出阻抗75Ω回传损耗30dB输入输出电压1Vpp,最大1.5Vpp采样率16M视频带宽8MHZ视频数码位宽8/10/12 bit微分增益<1%微分相位<1°信噪比S/N >67 dB2、数据特性数据端口RJ45座或四位凤凰端子数据格式RS-232/422/485(2线或4线)速率RS-232 115.2KbpsRS-422 115.2KbpsRS-485 115.2Kbps采样频率1MHZ误码率10¯93、开关量特性物理接口RJ45座或四位凤凰端子/电压DC -1至5V4、音频特性音频端口RJ45座采样频率44.1KHZ采样编码24bit输入阻抗高阻输出阻抗6KΩ额定电平0dBm频率响应10-20KHZ信噪比 >80dBm加权5、电话特性:局端电话口称FXO口，接局端电话交换机普通电话口，两线制。
视频光端机说明书完整版
视频光端机说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】产品简介及设计体系随着光纤的广泛应用，特别是近年来，光纤传输设备稳定性及可靠性的优势越来越突出，而且价格不断降低，数字视频光端机凭借其可靠性、灵活性、安全性的特点，赢得越来越多的客户的青睐。
本系列数字视频光端机，采用完全具有自主知识产权的集成电路，模块化设计，更加适合于各个领域的视频监控以及高可靠性的数据传输。
产品型号纯视频数字视频光端机OVD10 1路视频OVD20 2路视频OVD40 4路视频OVD80 8路视频OVD160 16路视频带1路反向数据的数字视频光端机OVD11 1路视频 + 1路反向数据OVD21 2路视频 + 1路反向数据OVD41 4路视频 + 1路反向数据OVD81 8路视频 + 1路反向数据OVD161 16路视频 + 1路反向数据带1路双向音频的数字视频光端机OVD10-1A 1路双向视频 + 1路双向音频带1路双向音频和1路开关量的数字视频光端机OVD10-1A1K 1路双向视频 + 1路双向音频 + 1路开关量带1路以太网、1路反向数据和1路双向数据的数字视频光端机OVD12-1IP 1路视频 + 1路RS485反向数据 +1路双向RS232数据 + 1路以太网目录一、产品特点 ............................................二、产品结构及接口部件名称...............................产品结构........................................................常见面板标识....................................................接口部件的类型和定义 (5)三、设备安装 (5)四、典型应用 (6)五、主要技术参数 (7)视频参数 (7)数据指标 (8)光学参数 (8)主要指标 (8)电源以及外观参数 (8)六、常见故障 (8)七、注意事项 (9)八、售后服务 (9)一、产品特点主要特点：支持多模光纤传输支持单模光纤传输支持光纤传输提供常用的FC/SC/ST光纤接口单纤传输技术采用标准的WDM和CWDM技术定制的光纤传输器件，提供更加适合的速率和带宽视频完全兼容PAL、NTSC、SECAM制式可以应用于上下波分复用的光纤链路上二、产品结构及接口部件名称2.1 产品结构本系列光端机由以下部分组成：光端机接收机，光端机发射机，光端机电源2.2 常见面板标识图2-1：OVD11数字视频光端机前后面板标识图2-2：OVD21数字视频光端机前后面板标识图2-3：OVD41数字视频光端机前后面板标识图2-4：OVD81数字视频光端机前后面板标识图2-5：OVD161数字视频光端机前面板标识图2-6：OVD10-1A数字视频光端机前面板标识图2-7：OVD10-1A1K数字视频光端机前面板标识图2-8：OVD12-1IP数字视频光端机前面板标识2.2.1面板指示灯状态PWR：电源指示灯：常亮，表示电源工作正常；不亮，请检查供电。
光端机安装使用手册
光端机说明书数字式视.音频及控制数据光端机目录1、概要 (2)2、一般安全要求 (2)3、应用场合 (2)4、数字光端机产品分类及产品说明 (3)5、数字光端机技术参数 (11)6、产品技术特点 (12)7、系统连接图 (13)8、安装步骤 (13)9、控制数据、音频信号端口及接口线定义 (15)10、简单故障检查分析与排除2111、 ..................................................................................................................... 附件22一、概要非常感谢您选用我公司生产的高可靠数字视音频及控制数据光传输系统！持续为用户提供优质产品和优质服务是我们的目标。
为确保您正确、安全地使用我们的产品，敬请您在使用前仔细阅读本手册，以减少或避免在安装和使用过程中可能遇到的问题。
视音频光端机因视频路数、音频路数、控制数据路数及其信号传输方向的不同，使光端机的型号繁多。
本手册中将同一基本配置衍生的系列产品归为一个产品组，同一产品组产品的使用及连接方法类同。
对每一产品组就其主要代表性型号的配置及使用连接方法都进行了详细说明。
实际购买的产品在型号、配置上不一定会与说明书列出的严格一致，但都在说明书的范围以内。
请根据产品的基本配置，查找归类的产品组，再进一步详细了解使用及连接方法。
本手册为3500、4500 两大系列产品线所有型号数字视音频及控制数据光端机的通用说明书。
请阅读下列安全注意事项，以避免人身伤害，并防止本产品或与其相连的任何其他产品受到损坏。
为了避免可能发生的危险，本产品只可在规定范围内使用。
只有我公司授权的技术人员方可执行维修。
□使用适当的电源。
仔细核对产品的电源类型以及正负极性。
□正确的连接和断开。
当设备正处于上电状态时，请勿随意连接和断开数据线。
□正确的信号线连接。
数字视频光端机说明书00
数字视频光端机说明书目录第一章产品简介 2§1.1 功能 2§1.2 主要特点 2§1.3 参数及指标 3§1.4 工作条件 5§1.5 外形尺寸 5§1.6 包装 5第二章安装说明 6§2.1 前后面板分布 6§2.2 指示灯 7§2.3 电源部分 8§2.4 光接口 8§2.5 视频信号接口 8§2.6 异步数据接口(可根据需求定制为不同数据类型) 8第三章安装步骤第一章产品简介§1.1 功能数字光端机（以下简称本产品或光端机）是一系列全数字化的高速光纤传输产品。
它使用了先进的高速光纤通信技术、数字视频技术和数据通信技术，并采用高可靠性的大规模专用集成电路和表面贴装工艺，是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。
本系列产品均由光发射机和光接收机组成，最多可同时传输1路演播级正向视频信号、1路双向高速异步数据(正向和反向)信号。
§1.2 主要特点工业级设计、SMT工艺ν全数字光纤传输平台、同平台多业务灵活配置νν可提供台式，集中插卡式机架2种方式自主知识产权大规模专用集成电路核心ν单纤传输，可选双纤νν PAL/NTSC/SECAM全制式兼容，演播级传输质量提供双向异步数据(正向和反向)νν可提供1路异步数据，传输速率可达到115.200Kbps以上异步数据可为RS232/RS485/RS422/ν Manchester码§1.3 参数及指标光纤接口ν接口 FC传输距离 0~20Km(单模光纤,标准型)0~60Km(单模光纤,长距型)0~120Km(单模光纤,超长距型)0~2Km(多模光纤,标准型)注意: 传输距离与实际使用光纤的损耗以及其它影响光纤线路质量的指标有关,因此实际传输距离可能全与本项指标有出入.。
视频ν通道数：正向1路信号制式： PAL/NTSC/SECAM标称输入输出电平： 1VP-P标称输入输出阻抗： 75Ω每通道带宽： 6.5MHz抽样频率： 16.5MHz量化等级： 8-10bit微分增益： 1%（典型值）微分相位： 1˚（典型值）加权信噪比(8bit)： 70dB（典型值）色亮度延时差： 10ns（典型值）色亮度增益差：±10%（典型值）异步数据ν接口类型： RS232/RS485/RS422/ Manchester码工作模式：全双工/半双工通讯速率： 300~115.200Kbps误码率：<1×10 -9数据连接器：RJ45§1.4 工作条件电压： AC180V ~ 240V；DC –48V；DC +24V功耗：≤5W工作温度： -20°C~70°C贮存温度： -40°C~85°C相对湿度： 95 %无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
光端机使用手册
光端机用户使用手册（2010）4VTDTR/4VRDTR13100上海福泽工业自动化设备有限公司技术支持部FIBER OPTICAL LINK－4VTDTR/4VRDTR13100 SERIES四路数字视频＋一路双向数据光端机特性：4VTDTR/4VRDTR13100系列光端机采用8/10/12位数字视频编码技术，通过一根光纤实现四路实时数字视频和二路双向数据的同步传输。
其高品质的视频传输超过了EIA RS-250C短程视频的传输标准。
其数据传输支持包括RS-232（三线）、RS-422和RS485在内的所有标准PTZ控制信号。
该端机可适应于多种恶劣的环境。
是室外或道路监控等应用场合的理想选择。
即插即用的设计使得安装极为简便，并且无需进行电气或光学调节。
该端机配有电源、数据和每个独立通道的视频状态指示的LED，可实时监测系统的正常运行。
此型端机可采用独立式或机架式的安装模式。
技术指标：视频◆信号输入/输出：1V P-P◆阻抗：75Ω◆带宽：10HZ — 10MHZ◆信号接口：BNC不平衡◆微分增益（DG）：<1%◆微分相位（DP）：<0.70◆信噪比（SNR）：最大光纤损耗时，最小为67Db数据◆数据接口：RS-232/ RS-422/RS485◆数据格式：Manchester，Bi-phase◆数据速率：RS-232：DC-115.2kbpsRS-422/485：DC-1.2Mbps◆工作模式：单工、半双工或全双工◆信号电平：0.25V P-P ---10V P-P电气和机械特性光端机使用说明书◆独立安装尺寸：162mm 长，128mm宽，38mm高连接端子◆视频连接：BNC◆数据连接：RJ45插座◆光学：ST波长◆单模：1310/1550nm WDM环境指标◆工作温度：-40︒C--+70︒C◆储存温度：-40︒C--+85︒C◆工作湿度：0--95%无冷凝◆MTBF：>100,000小时LED状态指示◆电源◆视频通道指示◆数据发射/接收光端机使用说明书M/R型结构示意图：第 4 页使用方法：-M结构（4针凤凰端子）数据端子定义如下：使用方法：13000该光端机能够完成视频和控制数据光传输功能，其使用方法如下：◆将视频源信号连接至VIDEO IN：（BNC接口）；◆将各路视频输出信号从VIDEO OUT连接至视频监视器或其它视频接收装置；连接时应注意确认通道；◆数据连接：将数据端的各信号线按端口定义连接（注意确认码型、电平及极性）；◆将光接口与光纤活动连接器相连（插拔时应注意轴向对准，不可用力过猛）；◆连接电源线；◆该光端机无任何外部调整部件，即插即用。
