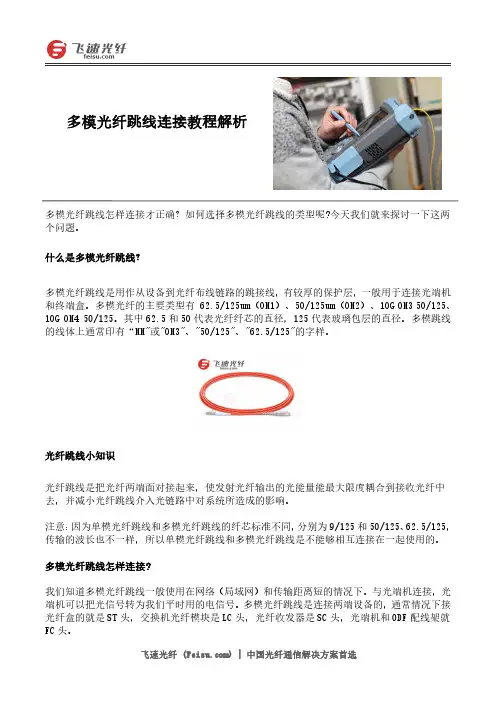

多模光纤跳线连接教程解析
光纤跳线原理
光纤跳线的原理
East Point
原理1
光纤是以一条玻璃或塑胶纤维作为让光讯息通过的传输媒介。(图-a) 光纤一般分为三层：中心高折射率玻璃芯，中间为低折射率硅玻璃包层， 最外是加强用的树脂涂层。(图-b)
图-a
包层
核心
被覆层
图-b
「光缆」由光纤（纤芯）,保护结构包覆后的缆线。(图-c)
1600
光通信使用范围
损耗 Attenuation (dB X Km)
1.0 LED
0.5
LASER DIODE
0.1
500 600 700 850 900 1000 1100 1200 1310 波长 Wavelength l (nm)
1400 1550
East Point
MT型光纤连接器: ◇ 日本NTT开发 ◇ 2 (MTRJ) / 4 / 8 / 12 Fibers ◇聚合物插芯 ◇ SM / MM
MTP型光纤连接器: Jacketed /Bare _MM_MTP
Jacketed /Bare _SM_MTP
East Point
MT-RJ型光纤连接器:
对数logarithms 如果a^b=n，那么log(a)(n)=b。其中，a叫做“底数”，
n叫做“真数”，b叫做“以a为底的n的对数”。 log(a)(n) 函数叫做对数函数。对数函数中n的定义域是n>0，零和负数 没有对数；a的定义域是a>0且a≠1。常采用以10为底的对数， 并将对数记号简写为lgb,称为常用对数，
可消除绝缘单线偏心对特性阻抗的影响，同时可降低绝缘单线同心度的要求
及保持电缆结构的稳定性 （3） 采用粘连线对技术
East Point
多模光纤跳线连接教程解析
多模光纤跳线怎样连接才正确？如何选择多模光纤跳线的类型呢?今天我们就来探讨一下这两个问题。
什么是多模光纤跳线？多模光纤跳线是用作从设备到光纤布线链路的跳接线，有较厚的保护层，一般用于连接光端机和终端盒。
多模光纤的主要类型有62.5/125um（OM1）、50/125um（OM2）、10G OM350/125、10G OM450/125。
其中62.5和50代表光纤纤芯的直径，125代表玻璃包层的直径。
多模跳线的线体上通常印有“MM"或"OM3"、"50/125"、"62.5/125"的字样。
光纤跳线小知识光纤跳线是把光纤两端面对接起来，使发射光纤输出的光能量能最大限度耦合到接收光纤中去，并减小光纤跳线介入光链路中对系统所造成的影响。
注意：因为单模光纤跳线和多模光纤跳线的纤芯标准不同，分别为9/125和50/125、62.5/125，传输的波长也不一样，所以单模光纤跳线和多模光纤跳线是不能够相互连接在一起使用的。
多模光纤跳线怎样连接?我们知道多模光纤跳线一般使用在网络（局域网）和传输距离短的情况下。
与光端机连接，光端机可以把光信号转为我们平时用的电信号。
多模光纤跳线是连接两端设备的，通常情况下接光纤盒的就是ST 头，交换机光纤模块是LC 头，光纤收发器是SC 头，光端机和ODF 配线架就FC 头。
多模光纤跳线连接教程解析如何选择多模光纤跳线的类型？多模光纤跳线把两个光纤设备连接起来，有很多型号，比如ST-ST，ST-LC，LC-LC，ST-SC等等，选什么型号的要看你的光纤设备接口是ST还是LC或者是SC的。
注意跳线也分单模和多模。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式采用螺丝扣。
一般在ODF配线架上采用。
②SC型光纤跳线：连接GBIC光模块，外壳呈矩形，紧固方式是采用插拔销式，不须旋转。
(路由器交换机上用的最多)。
图文介绍光纤跳线、法兰、终端盒、接续盒、ODF基础知识
图文介绍光纤跳线、法兰、终端盒、接续盒、ODF基础知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。
光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。
比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。
•1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

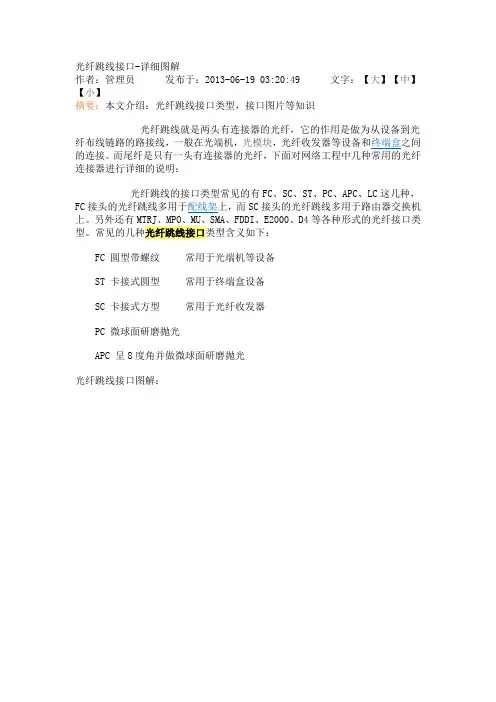

光纤跳线接口-详细图解上课讲义
光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。
而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。
另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。
常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
光纤跳线接口-详细图解培训讲学
光纤跳线接口-详细图解光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。
而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。
另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。
常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

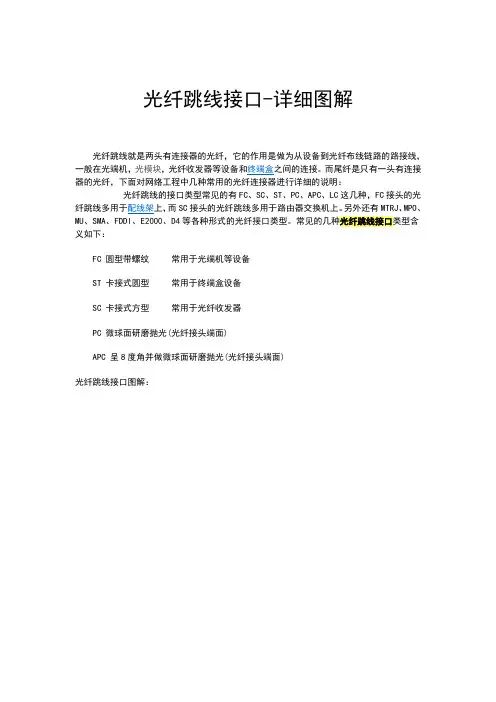

存!带图解光纤跳线接口定义用途FC、SC、ST、PC、APC、LC、MTRJ、MPO、MU、SMA、FDDI、E2000、D4
光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。
而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。
另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。
常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F 连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
图文介绍：光纤跳线法兰终端盒接续盒ODF
将多模信号耦合成单模信号
9
图文介绍：光纤跳线/法兰/终端盒/接续盒/ODF 使两个光纤接头的截面光纤孔导通 使两组光信号互相联通光 光纤终端盒
4 口 SC
8 口 SC
8 口 FC
10
图文介绍：光纤跳线/法兰/终端盒/接续盒/ODF
8 口 ST 8 口 SC
11
图文介绍：光纤跳线/法兰/终端盒/接续盒/ODF
4、光纤耦合器的作用 光电耦合器由发光源和受光器两部分组成。把发光源和受光器组装在同一密
闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚 为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。
光纤耦合器的作用是实现光信号分路/合路，或用于延长光纤链路的元件，属于 光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会 应用到。主要作用为：
2、光纤耦合器的分类 按照耦合的光纤的不同有如下分类： SC 光纤耦合器
应用于 SC 光纤接口，它与 RJ-45 接口看上去很相似，不过 SC 接口显得更扁 些，其明显区别还是里面的触片，如果是 8 条细的铜触片，则是 RJ-45 接口，如 果是一根铜柱则是 SC 光纤接口。 LC 光纤耦合器
应用于 LC 光纤接口，连接 SFP 模块的连接器，它采用操作方便的模块化插 孔(RJ)闩锁机理制成。（路由器常用） FC 光纤耦合器
光纤跳线接口 光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光 纤跳线接头的含义能帮助用户更快的找到自己想要的产品。 FC 型光纤跳线 外部加强方式是采用金属套，紧固方式为螺丝扣。FC 连接头一般电信网络采 用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。一般 在 ODF 侧采用(配线架上用的最多，也多用于光端机) SC 型光纤跳线 连接 GBIC 光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式， 不须旋转。SC 连接头直接插拔，使用很方便，缺点是容易掉出来(路由器交换机 上用的最多) ST 型光纤跳线 ST 头插入后旋转半周有一卡口固定，缺点是容易折断;常用于光纤配线架， 外壳呈圆形，紧固方式为螺丝扣。(对于 10Base-F 连接来说，连接器通常是 ST 类 型。
光纤跳线及光纤连接器基础知识
光纤跳线及光纤连接器基础知识现在监控传输、网络传输等越来越多的使用到光纤.但很多工程商对于光纤传输还是存在一定的顾虑,认为光纤传输很神秘很复杂.看过这篇文章后,一定会让你对光纤及其设备有一点了解...上图中为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。
FC型又分为FC/FC和FC/PC(APC)型，前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC 表明接头的对接方式为平面对接，PC 是Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC 是斜8度球面，指标要比PC好些。
目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。
一般写成FC或PC均是指FC/PC光连接器。
SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC 型相同，端面处理采用PC 或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。
常用于在数据工程中使用。
一般SC型均指SC/PC。
LC光纤连接器采用模块化插孔(RJ)机理制成。
其所采用的插针和套桶的尺寸是普通SC，FC等尺寸的一半。
LC常见于通信设备的高密度的光接口板上。
上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF 架上，供光纤连接。
该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCH CORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。
光跳线颜色为黄色，表示单模跳纤。
该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。
另外，还有用于光缆成端的尾纤，英文名为PIGTAIL CORD，一端与光缆熔接，一端固定在ODF上。
在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多模光纤跳线怎样连接才正确？如何选择多模光纤跳线的类型呢?今天我们就来探讨一下这两个问题。
什么是多模光纤跳线？
多模光纤跳线是用作从设备到光纤布线链路的跳接线，有较厚的保护层，一般用于连接光端机和终端盒。
多模光纤的主要类型有62.5/125um（OM1）、50/125um（OM2）、10G OM350/125、10G OM450/125。
其中62.5和50代表光纤纤芯的直径，125代表玻璃包层的直径。
多模跳线
的线体上通常印有“MM"或"OM3"、"50/125"、"62.5/125"的字样。
光纤跳线小知识
光纤跳线是把光纤两端面对接起来，使发射光纤输出的光能量能最大限度耦合到接收光纤中去，并减小光纤跳线介入光链路中对系统所造成的影响。
注意：因为单模光纤跳线和多模光纤跳线的纤芯标准不同，分别为9/125和50/125、62.5/125，传输的波长也不一样，所以单模光纤跳线和多模光纤跳线是不能够相互连接在一起使用的。
多模光纤跳线怎样连接?
我们知道多模光纤跳线一般使用在网络（局域网）和传输距离短的情况下。
与光端机连接，光端机可以把光信号转为我们平时用的电信号。
多模光纤跳线是连接两端设备的，通常情况下接光纤盒的就是ST 头，交换机光纤模块是LC 头，光纤收发器是SC 头，光端机和ODF 配线架就FC 头。
多模光纤跳线连接教程解析
如何选择多模光纤跳线的类型？
多模光纤跳线把两个光纤设备连接起来，有很多型号，比如ST-ST，ST-LC，LC-LC，ST-SC等等，选什么型号的要看你的光纤设备接口是ST还是LC或者是SC的。
注意跳线也分单模和多模。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式采用螺丝扣。
一般在ODF配线架上采用。
②SC型光纤跳线：连接GBIC光模块，外壳呈矩形，紧固方式是采用插拔销式，不须旋转。
(路由器交换机上用的最多)。
③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(连接器通常是ST 型。
常用于光纤配线架)
④LC型光纤跳线：连接SFP模块，它采用操作方便的模块化插孔(RJ)锁机理技术。
(路由器常用)
⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，ST连接头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头可直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般用于电信网络，可将螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MT-RJ型光纤跳线是由两个高精度塑胶成型的连接器和光缆组成。
连接器外部为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
以上多模光纤跳线的连接方法希望对大家有用，飞速光纤供应各种类型的光纤跳线，种类齐全。
