双色模具的设计及注塑成型
双色模具设计原理
双色模具设计原理1.模具结构设计：双色模具通常由两个相对应的模具组成，即射出模和注射模。
射出模负责注入第一种颜色或材料，注射模负责注入第二种颜色或材料。
两个模具相互配合，使得产品能够在一次注塑过程中完成两种颜色或材料的注塑。
2.产品结构设计：在双色模具设计中，产品需要具备可以两种颜色或材料分开注塑的特殊结构。
这通常需要在产品的设计阶段就考虑到，并进行定制。
例如，产品可以采用层叠结构或分隔结构，以便能够分别注塑两种不同颜色或材料。
3.模具温控系统设计：在双色模具设计中，模具温度的控制是非常重要的。
因为两种材料的熔点和流动特性可能不同，所以模具的温控系统必须能够分别控制两种材料的温度。
这样才能确保两种材料能够在合适的温度下进行注塑，保证产品质量。
4.模具注塑参数的控制：双色模具在注塑过程中，需要根据产品的要求合理调节注塑参数，包括注射速度、射出压力、保压时间等。
这些参数的控制对于实现两种颜色或材料的分层注塑非常关键。
合理的注塑参数调节能够保证两种材料在模具中形成较好的分层效果，从而得到符合要求的产品。
5.良好的模具制造工艺：双色模具的制造工艺要求相对较高。
模具的制造要求高精度、高刚度，以保证模具在运行过程中的稳定性和可靠性。
同时，模具的制造工艺还需要控制模具的变形和热应力，以避免对产品形状和尺寸的影响。
总结起来，双色模具设计原理包括模具结构设计、产品结构设计、模具温控系统设计、模具注塑参数的控制以及良好的模具制造工艺。
只有在这些方面都能够做到合理设计和工艺控制，才能够实现高质量的双色产品的生产。
双色模具设计的原理是非常复杂的，需要设计师和工程师在实践中不断摸索和总结经验，以满足市场对双色产品的需求。

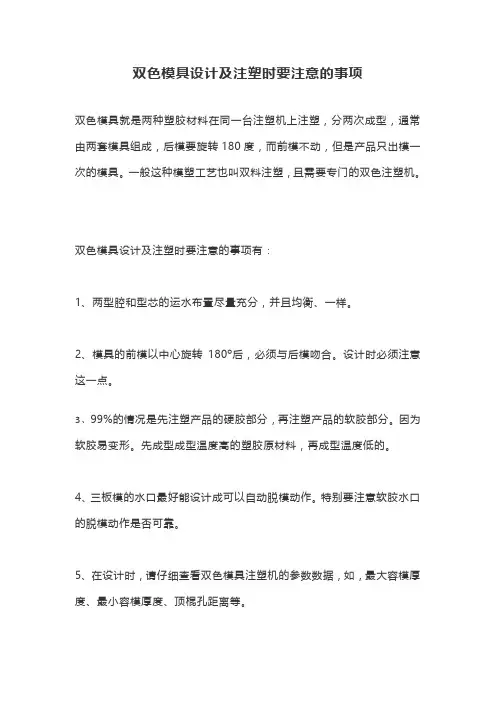

双色模具设计及注塑时要注意的事项
双色模具设计及注塑时要注意的事项双色模具就是两种塑胶材料在同一台注塑机上注塑，分两次成型，通常由两套模具组成，后模要旋转180度，而前模不动，但是产品只出模一次的模具。
一般这种模塑工艺也叫双料注塑，且需要专门的双色注塑机。
双色模具设计及注塑时要注意的事项有：1、两型腔和型芯的运水布置尽量充分，并且均衡、一样。
2、模具的前模以中心旋转180º后，必须与后模吻合。
设计时必须注意这一点。
3、99%的情况是先注塑产品的硬胶部分，再注塑产品的软胶部分。
因为软胶易变形。
先成型成型温度高的塑胶原材料，再成型温度低的。
4、三板模的水口最好能设计成可以自动脱模动作。
特别要注意软胶水口的脱模动作是否可靠。
5、在设计时，请仔细查看双色模具注塑机的参数数据，如，最大容模厚度、最小容模厚度、顶棍孔距离等。
6、注塑时，第一次注塑成型的产品尺寸可以略大，以使它在第二次成型时能与另一个型腔压得更紧，以达到封胶的作用。
7、前模的两个形状是不同的，分别成型1种产品。
而后模的两个形状完全一样。
(注意：如有不一样，要做前模滑块来保证后模一致)8、注意在第二次注塑时，塑胶的流动是否会冲动第一次已经成型好的产品，使其胶位变形？如果有这个可能，一定要想办法改善。
9、为了使两种塑胶“粘”得更紧，要考虑材料之间的“粘性”以及模具表面的粗糙度。
双色模具注塑有专门的TPU；而模具表面越光滑，它们“粘‘得更紧。
10、在设计第二次注塑的型腔时，为了避免型腔插（或擦）伤第一次已经成型好的产品胶位，可以设计一部分避空。
但是必须慎重考虑每一处封胶位的强度，即：在双色模具注塑中，是否会有在大的注塑压力下，塑胶发生变形，导致第二次注塑可能会有批锋产生的可能。

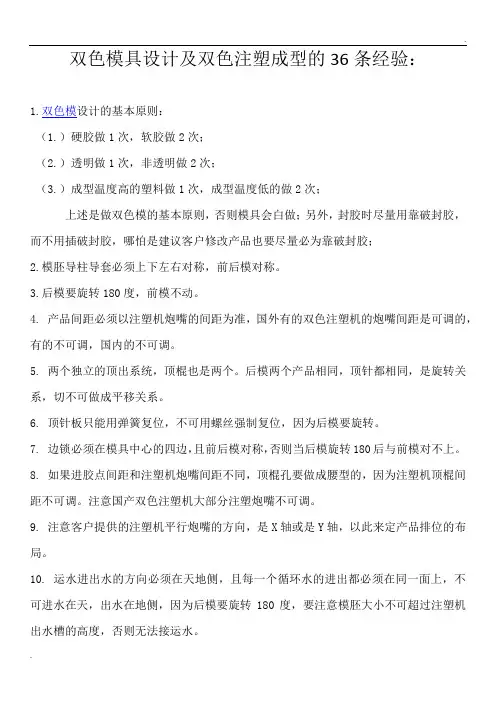

双色模具设计及双色注塑成型的36条经验
双色模具设计及双色注塑成型的36条经验：1.双色模设计的基本原则：（1.）硬胶做1次，软胶做2次；（2.）透明做1次，非透明做2次；（3.）成型温度高的塑料做1次，成型温度低的做2次；上述是做双色模的基本原则，否则模具会白做；另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶；2.模胚导柱导套必须上下左右对称，前后模对称。
3.后模要旋转180度，前模不动。
4. 产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。
5. 两个独立的顶出系统，顶棍也是两个。
后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。
6. 顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。
7. 边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。
8. 如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。
注意国产双色注塑机大部分注塑炮嘴不可调。
9. 注意客户提供的注塑机平行炮嘴的方向，是X轴或是Y轴，以此来定产品排位的布局。
10. 运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。
11. 第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。
12. 出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。
13. 分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的；前模分型面要取单个产品的即可，不可取合并后的产品分型面。
14. 前后法兰的公差为负0.05mm，两法兰间距公差为正负0.02mm，顶棍与顶棍孔的间隙单边为 0.1mm,前后模导套导柱的中心距公差为正负0.01,模框四边和深度都要加公差，否则当后模旋转180度后，因高低不一致而产生批锋。
双色模介绍及设计规范——【注塑模具】
頂出板可為一組
一二次的公模入 子不一樣，就可 以成型普通雙色 模很難做的產品
雙色模具概述 10：後記 綜上所述，我們對於雙色模具就會有一個簡單的了解。對於以後所設計的模具要學會靈活運 用，才能更好將模具設計的合理化。
我們所接觸到的射出機台多為臥式轉盤，當然機台也有立式轉盤，也還有很多機台兩個射嘴並 不是平行的，有可能是垂直又或是成一定角度的。這可以根據實際需求來定做成型機台。
相對於公模側，母模側的 出水就自由的多，理論上 四個方向都可以出水，但 考慮到成型和架模等等的 因素在一起的話，建議將 水路做於天地側，再次一 級便是做於機台的外側， 晝量不要將水路出在機台 的中心側，很多時候在中 心側是無法接水。
雙色模具概述
8：雙色模之滑塊篇 之所以會將滑塊單獨從機構中提出來介紹，最主要的原因還是雙色模的一二次公模要為相同(轉 中板方式除外)，那麼滑塊很多時候滑塊不得不做在母模側來完成機構要求。如下圖:
可做模仁避空
一次模具
二次模具
二次射出封膠時晝量要以靠破一次塑膠的方式，哪怕隻有0.1~0.2的膠位靠破。在沒有辦法的情
況下才可採用插破一次塑膠封膠，插破角度最小應取3度。如下圖：
一次膠
二次膠
插破封膠不好，角度 應做大，3度以上
雙色模具概述
7：雙色模之水路簡介 雙色模由於射出機台的特殊性，其公母模側接水的方式也會有所不同。如下圖:
電鍍後用鐳雕的方式時效性和運營成本會增加很多。 埋入射出模具：在能夠開模的前提下，時效性降低，成本增加。且會因為有取出再裝入模具的
過程，產品表面易被刮傷。 (2)：具有防水性能的上下蓋 雙色模具：主體硬膠為一次料，二次料為防水性能的軟膠。 單色模具：要開兩套模，增加產品裝配時間且防水性能不好。 埋入射出模具：在能夠開模的前提下，時效性降低，成本增加。且會因為有取出再裝入模具的

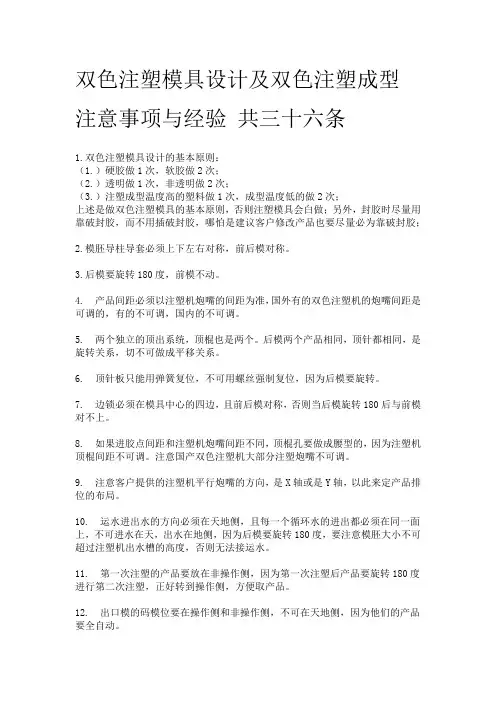

双色注塑模具设计及双色注塑成型注意事项与经验 共三十六条
双色注塑模具设计及双色注塑成型注意事项与经验共三十六条1.双色注塑模具设计的基本原则：（1.）硬胶做1次，软胶做2次；（2.）透明做1次，非透明做2次；（3.）注塑成型温度高的塑料做1次，成型温度低的做2次；上述是做双色注塑模具的基本原则，否则注塑模具会白做；另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶；2.模胚导柱导套必须上下左右对称，前后模对称。
3.后模要旋转180度，前模不动。
4. 产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。
5. 两个独立的顶出系统，顶棍也是两个。
后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。
6. 顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。
7. 边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。
8. 如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。
注意国产双色注塑机大部分注塑炮嘴不可调。
9. 注意客户提供的注塑机平行炮嘴的方向，是X轴或是Y轴，以此来定产品排位的布局。
10. 运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。
11. 第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。
12. 出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。
13. 分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的；前模分型面要取单个产品的即可，不可取合并后的产品分型面。
14. 前后法兰的公差为负0.05mm，两法兰间距公差为正负0.02mm，顶棍与顶棍孔的间隙单边为0.1mm,前后模导套导柱的中心距公差为正负0.01,模框四边和深度都要加公差，否则当后模旋转180度后，因高低不一致而产生批锋。
双色模具的设计及注塑成型
双色模具的设计及注塑成型
双色模具是指两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。
一般这种模塑工艺也叫双料注塑，通常由一套模具完成，且需要专门的双色注塑机。
双色模具目前市场上日益盛行，这种工艺可以使产品的外观更加漂亮，易于换颜色而可以不用喷涂，但对设计及注塑成型的要求高。
1.双色模设计的基本原则：
(1)硬胶做1 次，软胶做2 次;
(2)透明做1 次，非透明做2 次;
(3)成型温度高的塑料做1 次，成型温度低的做2 次;
上述是做双色模的基本原则，否则模具会白做;另外，封胶时尽
量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶。
2.模胚导柱导套必须上下左右对称，前后模对称。
3.后模要旋转180 度，前模不动。
4.产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。
5.两个独立的顶出系统，顶棍也是两个。
后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。
6.顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。
7.边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180 后与前模对不上。
8.如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。
注意国产双色注塑机大部分注塑炮嘴。
双色模具注塑原理
双色模具注塑原理
双色模具注塑是一种先进的注塑技术，它可以使产品在注塑成型时同时具有两种不同的颜色或材料。
这种技术在塑料制品生产中得到了广泛的应用，可以生产出更加美观和功能性更强的产品。
双色模具注塑的原理是利用一台注塑机和两个或多个注射装置，通过交替注射不同颜色或材料的塑料，使得产品在成型过程中可以同时具有两种不同的颜色或材料。
这种技术需要精密的模具设计和注射控制，以确保两种塑料能够准确地注射到模具中，并且能够完美地结合在一起。
在双色模具注塑中，首先需要设计好产品的结构和颜色分布，然后制作出相应的双色模具。
在注塑成型过程中，注射装置会交替注射不同颜色或材料的塑料，模具会根据设计要求将两种塑料结合在一起，最终形成具有两种颜色或材料的产品。
双色模具注塑技术可以生产出各种类型的产品，例如汽车零部件、家用电器配件、日用品等。
这种技术不仅可以提高产品的美观度，还可以增加产品的功能性，例如在产品的外壳上使用不同颜色的塑料来标识不同的功能区域，或者在产品的表面上使用不同材料的塑料来增加产品的抗磨损性能。
总的来说，双色模具注塑技术是一种先进的注塑技术，它可以生产出更加美观和功能性更强的产品。
随着注塑技术的不断发展，相信双色模具注塑技术在未来会得到更广泛的应用，为塑料制品行业带来更多的创新和发展。
双色注塑模工艺分析及模具设计
双色注塑模工艺分析及模具设计
1.工艺分析
a.产品结构和尺寸：双色注塑产品的结构和尺寸对注塑工艺有很大的
影响。
需要分析产品的复杂程度、壁厚分布、缩水率等因素，确定是否适
合双色注塑工艺。
b.材料特性：双色注塑产品通常由两种不同的材料组成，需要对两种
材料的熔融温度、熔融指数、流动性等进行分析，确保两种材料能够良好
地结合在一起。
c.注塑工艺参数：包括注射压力、注射速度、模具温度、冷却时间等。
需要通过试验和仿真模拟，确定合适的注塑工艺参数，避免产品缺陷如翘曲、留痕等。
2.模具设计
a.模具结构设计：双色注塑模具通常由注塑模芯、注塑模腔、移位机构、分色机构等部分组成。
需要根据产品的结构和成型要求设计合理的模
具结构，确保双色注塑成型的准确性和可靠性。
b.分色机构设计：双色注塑需要通过分色机构实现两种不同颜色材料
的注入和分离。
需要考虑分色机构的类型（旋转式、滑动式等）、分色位
置和过渡区域的设计，确保双色注塑产品的色彩和图案能够完美呈现。
c.冷却系统设计：双色注塑需要通过冷却系统来散热降温，快速固化
成型。
需要设计合理的冷却水路，保证模具表面温度均匀分布，避免产品
变形和缺陷。
d.模具材料选择：双色注塑模具通常由优质的工具钢制成，需要根据
产品的批量和质量要求，选择合适的模具材料，以确保模具寿命和成型效果。
以上就是双色注塑模工艺分析及模具设计的简要介绍。
在实际生产中，还需要通过试制和改进不断优化工艺和模具设计，提高双色注塑产品的质
量和产能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

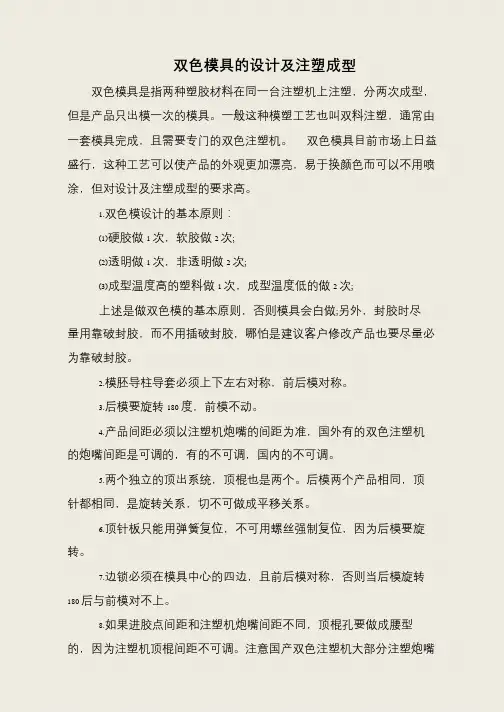

双色模具的设计及注塑成型
