第二章 ARM9体系结构ppt课件

第二章  ARM9体系结构ppt课件
ARM7TDMI,ARM710T,ARM720T ARM740T Strong ARM,ARM8,ARM810 ARM9TDMI,ARM920T,ARM940T
ARM9E-S ARM10TDMI,ARM1020E ARM11,ARM1156T2-S,ARM1156T2F-S, ARM1176JZ-S,ARM11JZF-S
.
2.1.1 ARM公司简介
ARM公司是知识产权IP ( Intellectual Property ) 公司,本身不生产芯片,只转让设计许可,由合 作伙伴公司来生产各具特色的芯片。
目前,全世界有几十家著名的半导体公司都使用 ARM公司的授权,其中包括Intel、IBM、 MOTOROLA、SONY、NEC、LG 、 ATMEL 等, 从而保证了大量的开发工具和丰富的第三方资源, 它们共同保证了基于ARM处理器核的设计可以很 快投入市场。
灵活方便的协处理器接口
ARM体系结构具有协处理器接口,允许接16 个协处理器。既可以使基本的ARM处理器内核尽 可能小,方便地扩充ARM指令集,也可以通过未 定义指令来支持协处理器的软件仿真。
低电压功耗的设计
考虑到ARM处理器主要用于手持式嵌入式系 统中,在设计中. 就十分注意功耗的设计。
2.1.3 ARM指令系统版本
难以优化编译成高效目标 代码
能优化编译成高效目标代码
.
2.1.2 ARM体系结构的特点
多种处理器模式 ARM体系结构定义了7种处理器模式:用户、 快 中断、中断、管理、终止、未定义和系统模式, 大大提高了ARM处理器的效率。
两种处理器工作状态 ARM状态(32位指令)和Thumb状态(16位指
令) 。 虽然ARM处理器本身是32位设计,但考虑到

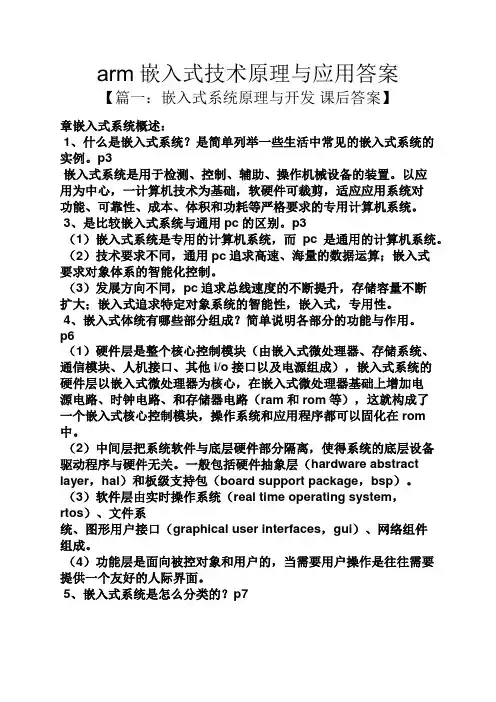

arm嵌入式技术原理与应用答案

arm嵌入式技术原理与应用答案

arm嵌入式技术原理与应用答案【篇一:嵌入式系统原理与开发课后答案】章嵌入式系统概述:1、什么是嵌入式系统?是简单列举一些生活中常见的嵌入式系统的实例。

p3嵌入式系统是用于检测、控制、辅助、操作机械设备的装置。

以应用为中心,一计算机技术为基础,软硬件可裁剪,适应应用系统对功能、可靠性、成本、体积和功耗等严格要求的专用计算机系统。

3、是比较嵌入式系统与通用pc的区别。

p3(1)嵌入式系统是专用的计算机系统,而pc是通用的计算机系统。

(2)技术要求不同,通用pc追求高速、海量的数据运算;嵌入式要求对象体系的智能化控制。

(3)发展方向不同,pc追求总线速度的不断提升,存储容量不断扩大;嵌入式追求特定对象系统的智能性,嵌入式,专用性。

4、嵌入式体统有哪些部分组成?简单说明各部分的功能与作用。

p6(1)硬件层是整个核心控制模块(由嵌入式微处理器、存储系统、通信模块、人机接口、其他i/o接口以及电源组成),嵌入式系统的硬件层以嵌入式微处理器为核心,在嵌入式微处理器基础上增加电源电路、时钟电路、和存储器电路(ram和rom等),这就构成了一个嵌入式核心控制模块,操作系统和应用程序都可以固化在rom 中。

(2)中间层把系统软件与底层硬件部分隔离,使得系统的底层设备驱动程序与硬件无关。

一般包括硬件抽象层(hardware abstract layer,hal)和板级支持包(board support package,bsp)。

(3)软件层由实时操作系统(real time operating system,rtos)、文件系统、图形用户接口(graphical user interfaces,gui)、网络组件组成。

(4)功能层是面向被控对象和用户的,当需要用户操作是往往需要提供一个友好的人际界面。

5、嵌入式系统是怎么分类的?p7按照嵌入式微处理器的位数分类(4位、8位、16位、32位、64位);按照是实时性分类(硬实时系统式之系统对响应时间有严格的要求;软实时系统是对响应时间有一定要求);按照嵌入式软件结构分类(循环轮询系统、前后台系统、多任务系统);按照应用领域分类。

第2章 ARM体系结构

第2章  ARM体系结构

• 控制位

程序状态寄存器PSR(Program Status Register)的最低8位I、F、T和 M[4:0]用作控制位。当异常出现时改变控制位。处理器在特权模式 下时也可由软件改变。
• 中断禁止位 I:置1,则禁止IRQ中断; F:置1,则禁止FIQ中断。 • T位 T=0 指示ARM执行; T=1 指示Thumb执行。 • 模式控制位 M4、M3、M2、Ml和M0(M[4:0])是模式位,决定处理器 的工作模式,如表2.3.1所列。
6 (最低)
6 5
数据中止
IRQ (外部中断请求) FIQ (快速中断请求)
中止(数据)
IRQ FIQ
中止模式
IRQ FIQ
0x0000,0010
0x0000,0018 0x0000,001C
2
4 3
2.4.2 异常类型的含义
(1)复位
• • 处理器的复位电平有效时,产生复位异常 当ARM处理器或协处理器遇到不能处理的指令时,产生未定义指令异常
2.4 ARM微处理器的异常处理
• 异常:在一个正常的程序流程执行过程中,由内 部或外部源产生的一个事件使正常的程序产生暂 时的停止,称之为异常。
2.4.1 ARM体系结构的异常类型
• ARM体系结构支持7种类型的异常
• 异常出现后,强制从异常类型对应的固定存储器地址开始 执行程序。这些固定的地址称为异常向量(Exception Vectors)。
M[4:0]模式控制位
M[4: 0] 10000 10001 10010 10011 10111
处理器工作 模式 用户模式 FIQ模式 IRQ模式 管理模式 中止模式
可访问的寄存器 PC,CPSR,R14~R0 PC,R7~R0,CPSR, SPSR_fiq,R14_fiq~ R8_fiq PC,R12~R0,CPSR, SPSR_irq,R14_irq, R13_irq PC,R12~R0, CPSR, SPSR_svc,R14_svc, R13_svc PC,R12~R0, CPSR, SPSR_abt,R14_abt, R13_abt

单片机课件第二章 ARM体系结构

单片机课件第二章 ARM体系结构

2.5
ARM微处理器指令系统
2.5.1 基本寻址方式
寻址方式是根据指令中给出的地址码字段来实现寻找真实操作数地 址的方式,ARM处理器有9 种基本寻址方式。
1.寄存器寻址
操作数的值在寄存器中,指令中的地址码字段给出的是寄存器编 号,指令执行时直接取出寄存器值操作。
例如指令: MOV R1,R2 SUB R0,R1,R2
11111
系统模式
PC,R14~R0,CPSR(ARM v4及以上版本)
并非所有的模式位组合都能定义一种有效的处理器模式。其他组合的 结果不可预知。
2.2 ARM微处理器的寄存器结构
2.2.4 Thumb状态的寄存器集
2.2 ARM微处理器的寄存器结构
2.2.4 Thumb状态的寄存器集
Thumb 状态的寄存器在ARM 状态的寄存器上的映射


在Thumb状态下,程序计数器PC(Program Counter)使用位[1]选 择另一个半字。ARM处理器在两种工作状态之间可以切换。
Thumb状态:当操作数PSR控制位T为1时,执行BX指令进入Thumb 状态。如果处理器在Thumb状态进入异常,则当异常处理(IRQ、 FIQ、Undef、Abort和SWI)返回时,自动转换到Thumb状态。(异 常都是在ARM 状态中执行) ARM状态:当操作数PSR控制位T为0时,执行BX指令进入ARM状态 ;处理器发生异常(IRQ、FIQ、Reset、Undef、Abort和SWI)。在 此情况下,把PC内容复制到异常模式的链接寄存器中,并且异常处 理将从异常向量地址开始。
sys(系统模式):运行具有特权的操作系统任务。

und(未定义指令中止模式):当未定义的指令执行时进入该 模式,可用于支持硬件协处理器的软件仿真。

第2章 ARM微处理器概述

第2章 ARM微处理器概述
第2章 ARM微处理器概述
本章目标
ARM微处理器的应用与选型
ARM微处理器的数据类型和工作状态 ARM微处理器工作模式 ARM微处理器的寄存器

2.1 ARM微处理器概述
问题
ARM微处理器有哪些技术特点,其应用在哪些领
域?
重点
ARM微处理器的技术特点。
内容
ARM微处理器的技术特点和其应用领域。
ARM 以其高性能和低成本,在该领域的地位日益巩固。

网络系统:
随着宽带技术的推广,采用ARM 技术的ADSL 芯片正逐
步获得竞争优势。此外,ARM 在语音及视频处理上行了 优化,并获得广泛支持,也对DSP 的应用领域提出了挑 战。

消费类电子产品:
ARM 技术在目前流行的数字音频播放器、数字机顶盒和
2.2.2 ARM体系结构版本
任务:了解ARM体系结构的各个 版本及其特点
ARM指令集体系结构,从最初开发至今已有
了重大改进,而且将会不断完善和发展。为 了精确表达每个ARM实现中所使用的指令集, 到目前ARM体系结构共定义了6个版本,各 版本特点如下:
Version 1(v1)
基本数据处理指令(不包括乘法指令);
Version 3(v3)




该版本推出32位寻址能力,主要结构扩展变化为: 32 位地址总线,但除版本3G(版本3的一个变种)外其他版本是向前兼 容的,支持26 位地址总线; 当前程序状态信息从原来的R15移到一个新的寄存器CPSR(Current Program Status Register,当前程序状态寄存器)中; 增加了SPSR(Saved Program Status Register,备份程序状态寄存 器),用于在程序异常中断程序时,保存被中断程序的程序状态; 增加了两种处理器模式,使操作系统代码可以方便地使用数据访问中止 异常、指令预取中止异常和未定义指令异常; 增加了指令MSR和MRS,用于访问CPSR和SPSR; 增加了原来的从异常返回的指令。

ARM体系结构

ARM体系结构
2015/9/288源自ARM920T系统结构分析
ARM9TDMI处理器一个显著的特点是采用 指令和数据分离访问的方式,即采用了指令 缓存(I-Cache)和数据缓存(D-Cache)。 这样可以把指令访问和数据访问单独安排1级 流水线。
2015/9/28
9
ARM9处理能力的提高是通过增加时钟频率和减少指令执行周期实 现的。 (1)时钟频率的提高 ARM9采用了五级流水线,而ARM7采用的是三级流水线,ARM9增 加的流水线设计提高了时钟频率和并行处理能力。五级流水线能够将各 条指令处理分配到5个时钟周期内,在每个时钟周期内同时有5条指令在 执行。在同样的加工工艺下,ARM9 TDMI处理器的时钟频率是ARM7 TDMI的2倍左右。 (2)指令周期的改进 指令周期的改进有助于处理器性能的提高。性能提高的幅度依赖于 代码执行时指令的重叠。 ① load指令和store指令 指令周期数改进最明显的是load指令和store指令。 ② 互锁(interlock)技术 当指令需要的数据因为以前的指令没有执行完,将产生管道互锁。管
操作系统的保护模式 指令或数据预取操作中止时的模 式,该模式下实现虚拟存储器或 存储器保护 当执行未定义的指令时进入该模 式 响应普通中断时的处理模式
未定义模式 IRQ模式
Und Irq
FIQ模式
Fiq
响应快速中断时的处理模式
2015/9/28
21
处理器工作模式
ARM微处理器的运行模式可以通过软件改变,也可以通 过外部中断或异常处理改变。 大多数的应用程序运行在用户模式下,当处理器运行在 用户模式下时,某些被保护的系统资源是不能被访问的。 除用户模式以外,其余的6种模式称为非用户模式或特 权模式; 除去用户模式和系统模式以外的5种又称为异常模式, 常用于处理中断或异常,以及访问受保护的系统资源等情 况。

ARM体系架构

ARM体系架构
Fetch Decode Execute Fetch Decode Execute Fetch Decode Execute Fetch Decode Execute Fetch Decode Fetch
该例中用6个时钟周期执行了6条指令 所有的操作都在寄存器中(单周期执行) 指令周期数 (CPI) = 1
高速缓存(CACHE)
1、为什么采用高速缓存 微处理器的时钟频率比内存速度提高快得多,高速缓存可以提 高内存的平均性能。
2、高速缓存的工作原理 高速缓存是一种小型、快速的存储器,它保存部分主存内容的
拷贝。
高 数据

CACHE
CPU
缓 存
主存


地址

数据
总线和总线桥
CPU
高速总线
低速设备
低速总线
软硬功能分配 复杂指令增加硬件的复杂度,使指令执行周期大大加长 ,直接访存次数增多,数据重复利用率低。
不利于先进指令级并行技术的采用 流水线技术
RISC基本设计思想
精简指令集:保留最基本的,去掉复杂、使用频度不高的指令 (选取运算指令、加载、存储指令和转移指令作主指令集) ,以减小CPI: CPUtime=Instr_Count * CPI * Clock_cycle
CISC的主要缺点
指令使用频度不均衡。 高频度使用的指令占据了绝大部分的执行时间,扩充的 复杂指令往往是低频度指令。
大量复杂指令的控制逻辑不规整,不适于VLSI工艺 VLSI的出现,使单芯片处理机希望采用规整的硬联逻辑 实现,而不希望用微程序,因为微程序的使用反而制约 了速度提高。(微码的存控速度比CPU慢5-10倍)。
IC—程序中指令数,CPI—每条指令执行所有周期数

ARM嵌入式系统结构与编程习题答案(全)

ARM嵌入式系统结构与编程习题答案(全)

ARM嵌入式系统结构与编程习题答案(全)《arm嵌入式系统结构与编程》习题答案第一章绪论1.国内嵌入式系统行业对“嵌入式系统”的定义就是什么?如何认知?答:国内嵌入式行业一个普遍认同的定义是:以应用为中心,以计算机技术为基础,软硬件可裁剪,适应应用系统对功能,可靠性,成本,体积,功耗严格要求的专业计算机系统。

从这个定义可以看出嵌入式系统是与应用紧密结合的,它具有很强的专用性,必须结合实际系统需求进行合理的剪裁利用。

因此有人把嵌入式系统比作是一个针对特定的应用而“量身定做”的专业计算机系统。

2.嵌入式系统从何时产生的,详述其发展历程。

答:从20世纪70年代单片机的出现到目前各式各样的嵌入式微处理器,微控制器的大规模应用,嵌入式系统已经有了30多年的发展历史。

嵌入式系统的发生最初就是基于单片机的。

intel公司1971年研发出来第一片具备4十一位总线结构的微处理器4004,可以说道就是嵌入式系统的原始社会阶段。

80年代初的8051就是单片机历史上难忘的一页。

20世纪80年代早期,发生了商业级的“实时操作系统内核”,在实时内核下撰写应用软件可以并使新产品的沿着更慢,更节省资金。

20世纪90年代实时内核发展为实时多任务操作系统。

步入21世纪以来,嵌入式系统获得了很大的发展。

在硬件上,mcu的性能获得了很大的提高,特别就是arm技术的发生与健全,为嵌入式操作系统提供更多了功能强大的硬件载体,将嵌入式系统推至了一个崭新的阶段。

3.当前最常用的源码开放的嵌入式操作系统有哪些,请举出两例,并分析其特点。

答:主要有嵌入式linux和嵌入式实时操作内核uc/os-ii嵌入式linux操作系统就是针对嵌入式微控制器的特点而量身定做的一种linux操作系统,包含常用的嵌入式通信协议和常用驱动,积极支持多种文件系统。

主要存有以下特点:源码对外开放,不易移殖,内核大,功能强大,运转平衡,效率高等。

uc/os是源码工卡的实时嵌入式系统内核,主要有以下特点:源码公开,可移植性强,可固化,可剪裁,占先式,多任务,可确定性,提供系统服务等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2.1.2 ARM体系结构的演变
3.增强型DSP指令(E变种) E变种的ARM体系增加了一些增强处理器
对典型的DSP算法处理能力的附加指令。 4.Java加速器Jazelle(J变种)
ARM的Jazelle技术是Java语言和先进的 32位RISC芯片完美结合的产物。 5.ARM媒体功能扩展(SIMD变种)
即地址末位为0x0、0x4、0x8、0xc。 半字对齐:半字单元地址的最低位 A0=0b0
地址末位为0x0、0x2、0x4、0x6、0x8、 0xa、0xc、0xe。
2.2 ARM处理器的数据格式
2.2.1 ARM存储数据类型 对于指令:ARM指令系统分为32位ARM指令集和16位的
Thumb指令集,在存储时分别以32位和16 位的两种不同长度存储。 对于数据:ARM支持对32位字数据,16位半字数据,8 位字节数据操作。因此数据存储器可以存 储32位,16位,8位三种不同长度数据。
第2章 ARM体系结构
本章主要介绍的内容: ARM体系结构、寄存器结构、异常处理、
中断、存储器结构、数据类型、工作模式和工 作状态。 重点内容:
寄存器结构、异常处理、中断、存储器结 构、数据类型、工作模式和工作状态。 目的和要求:
了解ARM分类方法,掌握存储结构、寄存 器结构、处理器状态与模式及两种状态集。
2.1.1 ARM体系结构的技术特征
测试
ARM
接口
CPU
SDRAM Control
高性能 总线
AHB
并行 接口
串行 接口
外部

总线 APB
SRAM
LCD C总线的典型系统
2.1 ARM体系结构简介
JTAG ARM7TDMI边界 扫描节拍控制器
CPU 单元 写缓冲器 ARM7TDMI核 8KB Cache
作为32位的微处理器,ARM体系结构所支持的最大寻址空 间为4GB(232字节)。
从0字节到3字节放置第一个存储的字数据,从第4个 字节到第7个字节放置第二个存储的字数据,依次排列。
32位的字数据要使用4个地址单元,16位半数据要使 用2个地址单元。
这样,就存在一个所存储的字或半字数据的排列顺序 问题。ARM体系结构可以用两种方法存储字数据,称为大 端格式和小端格式。
2.2 ARM处理器的数据格式
在ARM内部,所有操作都面向32位的操作数,只 有数据传送指令支持较短的字节和半字的数据类型。 当从存储器读入一个字节或半字时,根据其数据类型 将其扩展到32位。
2.2 ARM处理器的数据格式
2.2.2 ARM存储器结构 ARM存储器以8位为一个单元存储数据(一个字节),
每个存储单元分配一个存储地址。 ARM将存储器看作是从0地址开始的字节的线性组合。
2.1.3 ARM体系结构的命名规则
ARM/Thumb体系版本由下面几部分组成: 1.基本字符串ARMv。 2.基本字符串后为ARM指令集版本号,目前
是1-8的数字字符。 3.ARM指令集版本号后为表示所含变种的字
符。由于在ARM体系版本4以后,M变种成 为系统的标准部件,所以字符M通常也不 单独列出来。 4.最后使用的字符x表示排除某种功能。
和未定义这7种处理器模式; (6)使用JTAG仿真调试ARM体系结构芯片; (7)具有片上总线AMBA(Advanced Microcontroller
Bus Architecture)。AMBA定义了3组总线:先进高性能 总线AHB、先进系统总线ASB和先进外围总线APB。
2.1 ARM体系结构简介
2.1.1 ARM体系结构的技术特征
RISC架构的ARM微处理器特点: (1)支持Thumb(16位)/ARM(32位)双指令集; (2)指令执行采用3级流水线/5级流水线技术; (3)带有指令cache和数据cache,大量使用寄存器; (4)支持大端格式和小端格式两种方法存储字数据; (5)支持用户、快速中断、中断、管理、中止、系统
2.2 ARM处理器的数据格式
2.2.1 ARM存储数据类型 ARM处理器支持以下6种数据类型:
(1)8位有符号和无符号字节(Byte)。 (2)16位有符号和无符号半字(Halfword)。
它们必须以两字节的边界对齐(半字对齐)。 (3)32位有符号和无符号字(word)。
它们必须以4字节的边界对齐(字对齐)。 注意:在ARM中一个字是4个字节,不是2个字节。 字对齐:字单元地址的低两位 A1A0=0b00。
UART0、1 同步输入/输出口 PWM定时器0~4、5
TCLK EXTCLK
/
通 用 输 入 输 出
SIOCK
2.1.2 ARM体系结构的演变
1.Thumb指令集(T变种) Thumb指令集是把32位的ARM指令集的一
个子集重新编码后而形成的一个特殊的16位 的指令集。 2.长乘指令(M变种)
长乘指令是一种生成64位相乘结果的乘 法指令(此指令为ARM指令),M变种增加了 两条长乘指令。
2.1 ARM体系结构简介
2.1.1 ARM体系结构的技术特征
1.ARM的体系结构采用了若干Berkeley RISC 处理器设计中的特征 Load/store体系结构 固定的32位指令 3地址指令格式
2.也放弃了其它若干Berkeley RISC特征 寄存器窗口 延迟转移 所有的指令单周期执行
2.1 ARM体系结构简介
2.1.3 ARM体系结构的命名规则
例:ARM7TDMI支持32位寻址范围,ARM7TDMI 的后缀意义为:
ARM7 T D M I - S
ARM7TDMI的可综合版本(软核), 对应用工程师来说其编程模型与 ARM7TDMI一致 支持Embeded ICE观察硬件
支持64位乘法
支持片上调试
支持高密度16位的Thumb指令集
总线仲裁器
存储器ROM/SRAM

DRAM/SDRAM

总 LCD DMA LCD CONT
线
中断控制器
AHB
时钟产生器 (PLL)
电源管理
ZDMA(2路)
系统总线桥&仲裁/BDMA(两路)
模拟量输入 AIN[7:0]
A/D转换器



看门狗定时器 备

32768Hz
线
APB
实时时钟RTC
GPIO(控制器) I2C总线控制器 I2S总线控制器
