显微镜红外光谱测试技术及应用

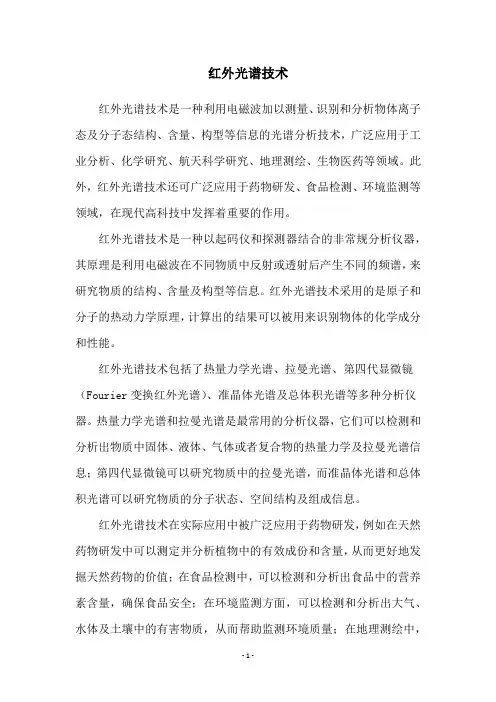

红外光谱技术
红外光谱技术红外光谱技术是一种利用电磁波加以测量、识别和分析物体离子态及分子态结构、含量、构型等信息的光谱分析技术，广泛应用于工业分析、化学研究、航天科学研究、地理测绘、生物医药等领域。
此外，红外光谱技术还可广泛应用于药物研发、食品检测、环境监测等领域，在现代高科技中发挥着重要的作用。
红外光谱技术是一种以起码仪和探测器结合的非常规分析仪器，其原理是利用电磁波在不同物质中反射或透射后产生不同的频谱，来研究物质的结构、含量及构型等信息。
红外光谱技术采用的是原子和分子的热动力学原理，计算出的结果可以被用来识别物体的化学成分和性能。
红外光谱技术包括了热量力学光谱、拉曼光谱、第四代显微镜（Fourier变换红外光谱）、准晶体光谱及总体积光谱等多种分析仪器。
热量力学光谱和拉曼光谱是最常用的分析仪器，它们可以检测和分析出物质中固体、液体、气体或者复合物的热量力学及拉曼光谱信息；第四代显微镜可以研究物质中的拉曼光谱，而准晶体光谱和总体积光谱可以研究物质的分子状态、空间结构及组成信息。
红外光谱技术在实际应用中被广泛应用于药物研发，例如在天然药物研发中可以测定并分析植物中的有效成份和含量，从而更好地发掘天然药物的价值；在食品检测中，可以检测和分析出食品中的营养素含量，确保食品安全；在环境监测方面，可以检测和分析出大气、水体及土壤中的有害物质，从而帮助监测环境质量；在地理测绘中，可以检测和分析出地形、地貌及地质结构等信息，从而帮助更好地开发和管理地理资源。
此外，红外光谱技术还可以帮助研究石油、煤炭等能源物质的组成和性质，以及太空检测，监测太空环境中的物质及结构；另外，红外光谱技术还可以用于监测化学分析及检测微纳米器件研发等。
从以上内容可以看出，红外光谱技术是一种重要的分析技术，其应用非常广泛，原理也非常深入，发挥着重要的作用。
在日益发展的科学技术领域，红外光谱技术是一个重要的组成部分，其发展前景十分光明。
未来，红外光谱技术将会得到更多的发展，为科技发展作出更大的贡献。
红外光谱(最全-最详细明了)
1. 收集谱图数据
通过红外光谱仪获取样品的光 谱数据。
3. 峰识别与标记
识别谱图中的特征峰，并对其 进行标记。
5. 结果输出
得出样品成分的红外光谱解析 结果。
谱图解析技巧
1. 峰归属参考
查阅相关资料，了解常见官能团或分子结构 的红外光谱峰归属。
3. 多谱图比对
将待测样品谱图与标准样品谱图进行比对， 提高解析准确性。
红外光谱与其他谱学的联用技术
红外光谱与拉曼光谱联用
拉曼光谱可以提供分子振动信息，与红外光 谱结合，可更全面地解析分子结构和化学组 成。
红外光谱与核磁共振谱联用
核磁共振谱可以提供分子内部结构的详细信息，与 红外光谱结合，有助于深入理解分子结构和化学键 。
红外光谱与质谱联用
质谱可以提供分子质量和结构信息，与红外 光谱结合，有助于对复杂化合物进行鉴定和 分析。
红外光谱在大数据与人工智能领域的应用
红外光谱数据的处理与分析
利用大数据技术对大量红外光谱数据进行处理、分析和挖掘，提取有用的化学和物理信息 。
人工智能在红外光谱中的应用
利用人工智能技术对红外光谱数据进行模式识别和预测，提高红外光谱的解析能力和应用 范围。
红外光谱数据库的建立与完善
建立和完善红外光谱数据库，为科研和工业界提供方便、快捷的红外光谱查询和服务。
分子振动与转动能级
1 2
分子振动
分子中的原子或分子的振动，产生振动能级间的 跃迁。
转动能级
分子整体的转动，产生转动能级间的跃迁。
3
振动与转动能级间的耦合
某些特定的振动模式会导致分子的转动能级发生 跃迁。
红外光谱的吸收峰与跃迁类型
吸收峰
由于分子振动或转动能级间的跃迁，导致光谱上出现暗线或 暗带。
红外分析的原理及应用
红外分析的原理及应用1. 原理介绍红外分析是一种利用物质的吸收、发射、散射、透射等特性来检测、分析和确定物质成分和结构的方法。
红外分析在化学、生物、环境、材料等领域具有广泛的应用。
1.1 红外辐射红外辐射是指电磁辐射中的红外波段，波长范围一般从0.78μm到1000μm。
红外辐射分为近红外、中红外和远红外三个波段，波长逐渐增长。
红外辐射具有穿透性强、非破坏性、无辐射源等特点。
1.2 红外光谱红外光谱是红外辐射与物质相互作用的结果。
红外光谱可以分为红外吸收光谱、红外发射光谱和红外散射光谱三种。
各种物质对不同波长的红外辐射具有不同的响应，因此可以通过红外光谱鉴定物质的成分和结构。
2. 应用领域红外分析在各个领域有广泛的应用，以下列举了其中几个主要的应用领域：2.1 化学分析红外分析在化学分析领域有重要的应用。
通过红外光谱分析，可以确定化学物质的功能团、官能团以及它们的相对位置与顺序。
红外分析能够对大部分有机化合物进行鉴定和定量分析。
2.2 生物医学红外分析在生物医学领域被广泛应用于疾病的诊断和治疗。
通过红外光谱分析，可以检测生物样品中的蛋白质、核酸、脂质等分子的结构和含量。
同时，红外光谱还可以用于诊断人体组织的病变，如肿瘤、糖尿病等。
2.3 环境监测红外分析在环境监测领域具有重要作用。
通过红外光谱分析，可以检测大气污染物、水质污染物以及土壤中的有害物质等。
红外分析技术还可以用于气体浓度的监测和红外遥感的应用。
2.4 材料科学红外分析在材料科学领域得到广泛应用。
通过红外光谱分析，可以确定材料的组成、结构以及杂质等。
红外分析还可以用于材料的质量控制、表面分析以及材料的性能研究等。
3. 红外分析仪器红外分析仪器是进行红外分析的重要工具，以下列举了几种常见的红外分析仪器：3.1 红外光谱仪红外光谱仪是进行红外光谱分析的仪器。
红外光谱仪可以通过红外辐射源产生红外辐射，样品吸收或散射后的红外辐射被检测器接收并转换为电信号，进而得到红外光谱图。
红外显微镜操作方法
红外显微镜操作方法红外显微镜是一种利用红外光谱技术观察样品的显微镜。
红外光谱技术可以通过观察样品发射、吸收或散射的红外光谱特征来研究样品的组成和结构。
使用红外显微镜需要一定的操作技巧和步骤，下面将详细介绍红外显微镜的操作方法。
操作步骤：1. 准备工作a. 将红外显微镜放置在一个稳定的平台上，并确保周围环境没有明显的振动和干扰。
b. 打开红外光源，并根据实验需求选择合适的红外探测器。
c. 准备样品，并确保样品表面是干净和平整的。
2. 调焦a. 将样品放置在样品台上，并使用样品固定装置固定好。
b. 打开显微镜，调节目镜和物镜，将样品对准检测区域。
c. 通过调节目镜和物镜的焦距，使样品清晰可见。
3. 启动红外光源a. 打开红外光源，并确保红外光谱出口近红外光的出射口完全打开。
b. 调节红外光源的功率，使样品能够正常发射、吸收或散射红外光。
4. 选择合适的检测模式a. 根据实验需求选择合适的检测模式，如反射、透射、吸收或发射模式。
b. 调节显微镜的光路，使光线能够正常地进入和离开样品。
根据实验需求，可以选择使用反射镜、透射镜或吸收镜。
5. 开始观察样品a. 通过调节显微镜的焦距，将样品调整到最清晰的观察位置。
b. 通过调节显微镜的放大倍率，观察样品的细节。
6. 记录数据a. 使用红外光谱仪记录样品在不同波长下的红外光谱。
b. 根据实验需求，可以记录样品的发射、吸收或散射光谱特征。
c. 记录样品的相关信息，如样品名称、测量时间等。
7. 处理数据a. 根据实验需求，使用合适的数据处理软件对红外光谱进行处理和分析。
b. 可以使用不同的数据处理方法，如基线校正、峰位识别和峰面积测量等。
8. 清洁红外显微镜a. 在观察完样品后，关闭红外光源和显微镜。
b. 使用纯净的擦镜纸轻轻擦拭红外显微镜的物镜、目镜和透镜，以保持其清洁。
红外显微镜操作方法的关键在于准备工作的细致和精确。
正确的调焦、选择合适的检测模式以及记录和处理数据的能力对于获得准确可靠的实验结果至关重要。
显微成像技术与光谱分析技术在生物医学领域中的应用研究
显微成像技术与光谱分析技术在生物医学领域中的应用研究在近几年来，显微成像技术和光谱分析技术在生物医学领域中的应用研究已经取得了重大进展。
这些技术的发展使得我们可以深入探究生物系统的微观结构和分子机制，从而更深刻地理解生物学中的一些重要问题，例如致病微生物的传播和生物医药中药物分析等。
一、显微成像技术的应用显微成像技术是指对样品进行高分辨率的成像，从而可以观察到细胞和组织的微观结构。
目前应用最广泛的显微成像技术是荧光显微镜，该技术通过荧光标记的生物分子将微观结构的成像可视化。
荧光显微技术具有很高的灵敏度和分辨率，可以用于观察生物分子的分布、动力学过程和相互作用，例如通过荧光共振能量转移（FRET）技术监测分子间距离，观察细胞器的运动，以及实现活细胞内的蛋白定位等。
除了荧光显微技术外，还有一些其他的显微成像技术，例如电子显微镜和原子力显微镜。
电子显微镜是一种高分辨率成像技术，可以用于观察组织和细胞的超微结构，例如细胞内器官的形态和分布，以及细胞壁和细胞膜的结构。
原子力显微镜则可以用于研究质子泵和离子通道等生物分子的空间结构和功能。
二、光谱分析技术的应用光谱分析技术是一种用于研究物质结构和组成的方法。
常见的光谱分析技术包括拉曼光谱、红外光谱和紫外-可见光谱。
这些技术都可以用于检测和鉴定化合物，例如药物、环境污染物和生物分子。
拉曼光谱是一种基于样品的振动频率的成分分析方法。
通过扫描样品的拉曼光谱，可以获取样品分子的信息，例如分子的成分、结构和动力学特性。
红外光谱分析则可以通过样品吸收红外光谱的能量来检测样品的成分和组成。
这种技术非常适用于生物医学行业，能够说是生物医学领域中最常用的技术之一。
例如应用红外光谱分析技术可以对癌细胞进行分析，从而确定真正的肿瘤细胞口径和类型。
最后，紫外-可见光谱是一种用于检测有机物的常规方法，同样可以应用于药物的质量分析和生物分子的检测。
三、显微成像技术和光谱分析技术的结合应用这两种技术的结合应用可以有效地提高样品的分析效率。
红外光谱在材料科学中的表征分析
红外光谱在材料科学中的表征分析红外光谱是材料科学领域广泛应用的一种非常重要的分析技术。
它通过检测材料对红外辐射的吸收和散射来获取关于材料结构、化学键以及分子组成的信息。
红外光谱能够提供有关材料的结构、功能和性质的详尽信息，因此在材料科学中具有极高的应用价值。
本文将介绍红外光谱技术的原理、应用以及其在材料科学中的具体表征分析方法。
首先，让我们来了解一下红外光谱的原理。
红外光谱是基于材料对红外辐射的吸收和散射原理而工作的。
红外光谱的原理基于分子固有振动的概念，即材料中分子之间的原子相对位置的变化会引起不同的振动。
当红外光线通过材料时，与样品中的化学键发生相互作用后，红外光线的振动状态发生变化，部分光线被吸收。
通过分析被吸收的光线的频率和强度，我们可以获得材料的红外光谱图。
红外光谱在材料科学中的应用非常广泛。
首先，它被用于材料的组成分析。
由于不同材料的化学键和分子结构不同，它们对红外光的吸收和散射特性也会有所差异。
通过分析红外光谱图，可以识别和确定材料的化学组成。
这对于材料的鉴定和品质控制非常重要。
其次，红外光谱可用于材料的结构分析。
由于红外光谱可以提供材料中化学键的信息，因此可以推断材料的分子结构和晶体结构。
这对于研究材料的结构性能关系以及开发新材料具有重要意义。
此外，红外光谱还可以用于研究材料的表面性质和界面反应等方面。
在材料科学中，红外光谱的表征分析方法具有多样性。
常见的红外光谱技术包括傅里叶红外光谱、红外反射光谱和红外拉曼光谱等。
傅里叶红外光谱是最常用的方法之一，它可以提供关于材料中各种键的信息。
利用傅里叶变换技术，我们可以将红外光谱进行数学处理，得到频率和强度的谱图。
这种方法非常适用于材料的成分分析和结构表征。
红外反射光谱则是通过将红外光线投射到材料表面上，然后测量反射光的强度和频率来分析材料。
这种方法通常用于非透明材料的表面分析，可以提供关于材料表面化学键和结构的信息。
红外拉曼光谱是一种结合了拉曼光谱和红外光谱的方法，可以提供分子振动模式的信息。
实验报告红外光谱测定物质结构实验
实验报告红外光谱测定物质结构实验实验报告：红外光谱测定物质结构实验引言：本实验旨在通过红外光谱仪器对给定的物质进行测试，以确定其分子结构和功能基团。
红外光谱是分析有机和无机物质结构的重要方法之一，通过测定物质在红外光波长上的吸收区域，可以了解物质分子的振动和转动信息，从而推断出物质的结构和组成。
1. 实验设计1.1 实验目的通过红外光谱测定给定物质的吸收峰和特征波数，确定物质的结构和功能基团。
1.2 实验原理红外光谱的原理是利用红外光波长下光的吸收特性与物质的振动和转动状态相关。
物质中的化学键和功能基团会吸收特定波数的红外光，在红外光谱图上形成吸收峰。
这些吸收峰的位置和强度可以提供物质结构和功能基团的信息。
1.3 实验步骤1. 首先，将待测物质样品制备成适当形式，如将其压片或溶解于适宜的溶剂中。
2. 将样品放入红外光谱仪器中，调整仪器的参数，如光源强度、扫描范围等。
3. 启动仪器开始扫描，记录红外光谱数据。
4. 根据红外光谱数据分析吸收峰的位置和形状，推断物质分子的结构和功能基团。
2. 实验结果与讨论2.1 实验结果根据实验操作，得到了物质A的红外光谱图，如下图所示。
（插入红外光谱图）2.2 结果分析根据红外光谱图，我们可以看到在波数范围X到Y之间出现了多个吸收峰。
根据化学键的特性和功能基团的吸收特点，我们可以推测物质A的结构和功能基团如下：（根据实际情况，增加关于物质A的结构和功能基团的推测）2.3 讨论红外光谱的分析结果对于确定物质结构和功能基团具有重要意义。
然而，在实际操作中可能会存在一些误差和限制。
例如，有些物质吸收峰重叠或弱，导致结构和功能基团的推断不够准确。
此外，样品制备和仪器参数的选择也会对结果产生影响。
因此，在进行红外光谱分析时，需要综合考虑多种因素。
3. 结论通过红外光谱测定，我们成功确定了物质A的结构和功能基团。
这一实验结果对于进一步研究物质的性质以及开展相关领域的科学研究具有重要意义。
药物分析中的红外光谱分析药物分布
药物分析中的红外光谱分析药物分布在药物分析领域中，红外光谱分析技术被广泛应用于研究药物的分布情况。
红外光谱分析药物的分布可以提供关于药物成分和结构的有价值信息，帮助科研人员更好地理解药物在组织和细胞水平上的行为。
一、红外光谱分析原理红外光谱分析技术是一种利用物质对红外光的吸收和发射特性来获取样品信息的无损分析方法。
其原理是基于药物分子的振动和转动导致红外光被吸收或散射，从而产生特有的红外光谱图谱。
红外光谱图谱中的各个峰位和峰形可以提供关于药物分子结构、官能团和分子间相互作用等信息。
二、红外光谱分析药物分布的方法1. 傅里叶变换红外光谱仪傅里叶变换红外光谱仪是目前应用最广泛的分析仪器之一，它具有高分辨率、高信噪比和较高的灵敏度。
在药物分析中，可以利用傅里叶变换红外光谱仪对样品进行光谱扫描，获取样品的红外光谱图谱。
2. 组织切片红外光谱成像组织切片红外光谱成像技术可以用于药物在组织中的分布研究。
通过将药物作用的组织切片置于红外光谱仪的样品台上，利用红外光谱成像技术可以获取样品中不同区域的红外光谱图像，进而获得药物在组织切片中的分布情况。
3. 红外显微镜光谱技术红外显微镜光谱技术可以对样品局部区域进行高分辨率的红外光谱分析。
在药物分析中，可以将红外显微镜定位在感兴趣的药物分布区域上，观察和分析该区域的红外光谱信息，了解药物在局部区域中的分布情况。
三、红外光谱分析应用举例1. 药物在肿瘤组织中的分布红外光谱分析可以通过对肿瘤组织样品的红外光谱进行扫描和分析，了解药物在肿瘤组织中的分布情况。
通过比较不同肿瘤组织区域的红外光谱图谱，可以评估药物在不同组织区域的分布差异，为肿瘤治疗提供参考依据。
2. 药物在细胞内的分布利用红外显微镜光谱技术，可以对细胞进行高分辨率的红外光谱分析，从而观察和研究药物在细胞内的分布情况。
通过红外光谱图谱的比较和分析，可以揭示药物与细胞分子的相互作用关系，进一步研究药物的作用机制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外光斑狭 缝宽度
（微米）
1
光栏狭缝宽 度（ρ） （微米）
15
4000cm-1 (λ=2.5)时发 散角（θ）
（度）
30
1000cm-1 (λ=10)时发 散角（θ）
（度）
向散射过渡
650cm-1 (λ=15.4)时 发散角（θ）
（度）
可编辑版
34
• 线扫描光导MCT/A检测器有两排检测单元， 每排有14个检测单元，每个检测单元面积 为20x20微米(15X物镜）。每次扫描两条线 的光谱。线扫描成像比面扫描成像慢一些。
• 线扫描红外显微镜不需要步进扫描红外光 学台，即不需要配置8700型红外光谱仪器。
可编辑版
35
焦平面阵列MCT检测器检测元件 面积为4×4mm，上面排列着64×64 个检测单元，每个检测单元6×6微米， 单元之间间隔1.5微米。也有256×256， 320×256和640×512个检测单元的焦 平面阵列MCT检测器。来自样品的红 外光（透射或反射）聚焦在二维MCT 阵列检测器上 。
光源
二色性 镜
无限 校正 物镜
样品
可编辑版
24
光的衍射
光通过长方形孔时的衍射图样
可编辑版
25
光孔线度 越小，衍 射图样越 扩展，衍 射效应越 强，中心 光强越来 越弱。
光通过矩形孔可编的辑版 时衍射图样 26
光通过圆孔可时编辑版的衍射图样
27
红外光斑宽度不同时，不同波长的红外光零级衍射 发散角的数据(红外物镜为15X)。
显微红外光谱 测试技术及应用
可编辑版
1
一、红外显微镜的种类 二、红外显微镜的结构 三、显微红外光谱测试技术 四、影响显微红外光谱质量的因素 五、显微红外光谱的数据处理
可编辑版
2
一、红外显微镜的种类
可编辑版
3
• 普通红外显微镜 Nic-Plan， Inspect IR Plus，Centaurμs， IR-Plan， iN10 MX
可编辑版
33
检测器
• 普通红外显微镜和自动逐点扫描成像显微 镜使用MCT/A检测器（4000-650cm－1）。
• 线扫描红外成像显微镜装有两个检测器： 一个是普通的MCT/A检测器，另一个是线 扫描用的光导MCT/A检测器。
• 面扫描成像显微镜使用焦平面阵列MCT检 测器。
• iN10 MX红外显微镜可以安装三个检测器： DTGS(4000-450cm－1), MCT/A, MCT/A线 阵列检测器（4000－720 －1 ）
可编辑版
21
• Continuμm红外显微镜采用一 个折返式可变光栏
• 红外光束通过光栏，照射样品 后的光束通过反射，又经过同 一个光栏到达检测器，单光栏 起双光栏作用
可编辑版
22
透射模式
检测器 折返式光栏
光源
可编辑版
二色性镜 无限校 正
物镜 样品
无限 校正 聚光器 二色性镜
23
反射模式
检测器 分光镜 折返式光阑
可编辑版
13
可编辑版
红外物镜 Cassegrain
聚光器
14
光栏
• 单光栏系统 • 双光栏系统 • 固定孔径光栏 • 可变孔径光栏（手动调节，计
算机控制）
可编辑版
15
• 使用单光栏的红外显微镜，当光栏 孔径很小时，红外光会发生衍射， 衍射的结果，会将光栏外面样品的 信息加到所测光谱中。
• 使用双光栏红外显微镜，光的衍射 不会影响光谱质量，光谱只包含所 感兴趣的区间的样品信息，而不受 样品区间周围介质的影响。
• 只使用下光栏时，视野大，易于找到待测 样品区间，也易于找到背景区间。
可编辑版
18
固定孔径光栏
可编辑版
19
手动调节 可变矩形 光栏
可编辑版
20
• 使用矩形可变光栏时，孔径要尽量大，光 栏边长小于20微米时，红外光会发生衍射
• 光栏孔径变小时，光谱的信噪比会变得很 差
• 使用矩形可变光栏，便于测试细长样品， 如纤维样品
可编辑版
30
可编辑版
31
如果没有光路补偿，肉 眼聚焦好后，此时检测器检 测到的能量并非最高，为了 使检测器检测到的能量最高， 也就是说为了使测到的光谱 信噪比最高，需要一边看着 干涉图，一边重新聚焦。
可编辑版
32
• 使用一片金刚石窗片时，下补偿旋转到1位置 • 使用两片金刚石窗片时，上下补偿都旋转到1位置 • 使用2mm厚NaCl晶片时，下补偿旋转到2位置 • 使用3mm厚BaF2晶片时，下补偿旋转到3位置
可编辑版
36
ImageMax显微镜的工作原理
• 自动逐点扫描成像显微镜（Mapping） Continuμm， iN10 MX
• 自动线扫描或面扫描成像显微镜（Imaging） Continuμm XL， ImageMax， iN10 MX
可编辑版
4
Nic-Plan
可编辑版
5
Inspect IR Plus
可编辑版
6
可编辑版
7
自动逐点扫描 成像显微镜 （Mapping）
可编辑版
16
双光栏 系统
可编辑版
17
• 固定孔径光栏通常是圆形光栏，光栏直径 为1.5毫米。
• 当使用光栏直径为1.5毫米的固定孔径光栏 时，不存在光衍射问题。这时只需使用下 光栏，将上光栏取下，变成单光栏系统。
• 测试时，将待测样品至于十字线中间，调 节聚焦旋钮，将上表面聚焦好。然后将下 光栏聚焦在十字线中间即可测6
10
150
3
12
18
20
300
1.5
6
9
100
1500
可0.编3辑版
1.2
1.8 28
光路补偿器
• 有上光路补偿器和下光路补偿器 • 上光路补偿器安装在物镜下方 • 下光路补偿器和聚光器装配在一起
可编辑版
29
待测样品应放在晶片上面，或 将样品夹在两片晶体之间测试。 由于光路通过晶片时会发生折 射，聚焦时，样品表面的光栏 边缘会模糊不清。有了上补偿 和下补偿后，可以聚焦得很清 楚。
Continuμm
可编辑版
8
Continuμm XL
线扫描红外 成像显微镜
可编辑版
9
ImageMax 面扫描红外显微镜
可编辑版
10
iN10 MX
普通红外显微镜，自动逐点扫描成像显微镜，自动线扫描成像显微镜
可编辑版
11
二、红外显微镜的结构
可编辑版
12
• 照明光源： 白炽灯，荧光灯，发光二极管 • 滤光片：蓝色，黄色 • 红外物镜和聚光器 • 光栏 • 光路补偿器 • 玻璃物镜和摄像系统 • 检测器 • 显微镜附件 • 样品台
