跳纤说明OM1OM2OM3

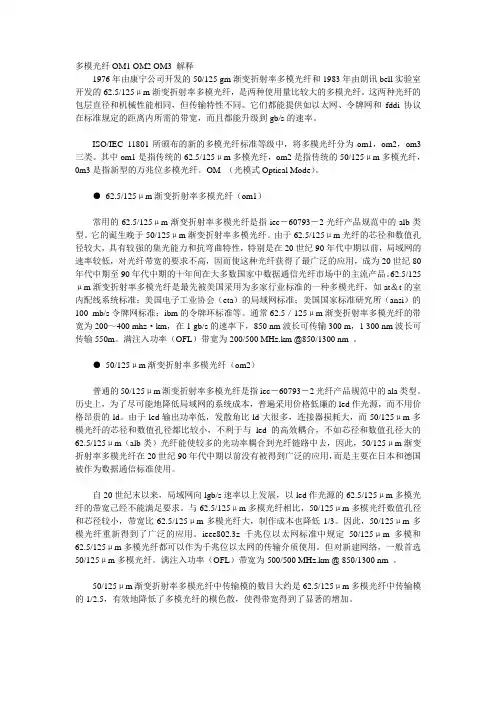

多模光纤OM1 OM2 OM3 解释
多模光纤OM1 OM2 OM3 解释1976年由康宁公司开发的50/125 gm渐变折射率多模光纤和1983年由朗讯bell实验室开发的62.5/125μm渐变折射率多模光纤，是两种使用量比较大的多模光纤。
这两种光纤的包层直径和机械性能相同，但传输特性不同。
它们都能提供如以太网、令牌网和fddi协议在标准规定的距离内所需的带宽，而且都能升级到gb/s的速率。
ISO/IEC 11801所颁布的新的多模光纤标准等级中，将多模光纤分为om1，om2，om3三类。
其中om1是指传统的62.5/125μm多模光纤，om2是指传统的50/125μm多模光纤，0m3是指新型的万兆位多模光纤。
OM （光模式Optical Mode）。
●62.5/125μm渐变折射率多模光纤（om1）常用的62.5/125μm渐变折射率多模光纤是指iec－60793－2光纤产品规范中的alb类型。
它的诞生晚于50/125μm渐变折射率多模光纤。
由于62.5/125μm光纤的芯径和数值孔径较大，具有较强的集光能力和抗弯曲特性，特别是在20世纪90年代中期以前，局域网的速率较低，对光纤带宽的要求不高，因而使这种光纤获得了最广泛的应用，成为20世纪80年代中期至90年代中期的十年间在大多数国家中数据通信光纤市场中的主流产品。
62.5/125μm渐变折射率多模光纤是最先被美国采用为多家行业标准的一种多模光纤，如at＆t的室内配线系统标准；美国电子工业协会（eta）的局域网标准；美国国家标准研究所（ansi）的100 mb/s令牌网标准；ibm的令牌环标准等。
通常62.5／125μm渐变折射率多模光纤的带宽为200～400 mhz·km，在1 gb/s的速率下，850 nm波长可传输300 m，1 300 nm波长可传输550m。
满注入功率（OFL）带宽为200/500 MHz.km @850/1300 nm 。
●50/125μm渐变折射率多模光纤（om2）普通的50/125μm渐变折射率多模光纤是指iec－60793－2光纤产品规范中的ala类型。
OM1、OM2、OM3和OM4光纤的区别
千兆传输使用光纤
万兆传输使用光纤
<300
OM3
OM3
300<=S<=1000
OM3
单模
>1000
单模
单模
六、何时使用OM4光纤跳线
对于一个典型的链路，光模块的成本大约是很昂贵的。虽然单模光纤的成本比多模光纤要便宜，但是单模光纤的使用需要非常昂贵的1300nm光模块，其成本大约是850nm多模光模块的2-3倍，综合来看，一个多模光纤的系统成本要远低于单模光纤系统。
Notsupported
OM3(激光优化)
50/125
多模
550m
550m
300m
100m(SR4)
100m(SR4)
OM4(激光优化)
50/125
多模
550m
550m
400m
150m(SR4)
150m(SR4)
单模
9/125
单模
5kmat1310nm
mat1310nm
10kmat1310nm
N/A
1Gigabit以太网1000BASE-LX
10Gbps以太网10GBASE
40Gbps以太网40GBASESR4
100Gbps以太网100GBASESR4
OM1
125
多模
275m
550m
33m
Notsupported
Notsupported
OM2
50/125
多模
550m
550m
82m
Notsupported
3、OM4在OM3的基础上进行再优化，具备更佳的性能。
三、OM1、OM2、OM3和OM4光纤的功能与特点对比
OM1、OM2、OM3和OM4光纤的区别
OM1、OM2、OM3和OM4光纤的区别“OM”stand for optical multi-mode，即光模式，是多模光纤表示光纤等级的标准。
不同等级传输时的带宽和最大距离不同，从以下几个方面分析它们之间的区别。
一、OM1、OM2、OM3和OM4光纤的参数与规格对比1、OM1指850/1300nm满注入带宽在200/500MHz.km以上的50um或62.5um芯径多模光纤；2、OM2指850/1300nm满注入带宽在500/500MHz.km以上的50um或62.5um芯径多模光纤；3、OM3是850nm激光优化的50um芯径多模光纤，在采用850nm VCSEL的10Gb/s以太网中，光纤传输距离可达到300m；4、OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m。
1、传统的OM1和OM2多模光纤从标准上和设计上均以LED（Light Emitting Diode 发光二极管）方式为基础光源，而OM3和OM4则在OM2的基础上进行优化，使其同时适用于光源为LD（Laser Diode激光二极管）的传输；2、与OM1、OM2相比，OM3具有更高的传输速率及带宽，所以称为优化型多模光纤或万兆多模光纤；3、OM4在OM3的基础上进行再优化，具备更佳的性能。
三、OM1、OM2、OM3和OM4光纤的功能与特点对比1、OM1：芯径和数值孔径较大，具有较强的集光能力和抗弯曲特性；2、OM2：芯径和数值孔径都比较小，有效地降低了多模光纤的模色散，使带宽显著增大，制作成本也降低1/3；3、OM3：采用阻燃外皮，可以防止火焰蔓延、防止散发烟雾、酸性气体和毒气等，并满足10 gb/s传输速率的需要；4、OM4：为VSCEL激光器传输而开发，的有效带宽比OM3多一倍以上。
四、OM1、OM2、OM3和OM4光纤的应用对比1、OM1和OM2多年来被广泛部署于建筑物内部的应用，支持最大值为1GB的以太网路传输；2、OM3和OM4光缆通常用于在数据中心的布线环境，支持10G甚至是40/100G高速以太网路的传输。
OM1、OM2、OM3和OM4光纤的区别
OM1、OM2、OM3和OM4光纤的区别“OM”stand for optical multi-mode，即光模式，是多模光纤表示光纤等级的标准。
不同等级传输时的带宽和最大距离不同，从以下几个方面分析它们之间的区别。
一、OM1、OM2、OM3和OM4光纤的参数与规格对比1、OM1指850/1300nm满注入带宽在200/以上的50um或芯径多模光纤；2、OM2指850/1300nm满注入带宽在500/以上的50um或芯径多模光纤；3、OM3是850nm激光优化的50um芯径多模光纤，在采用850nm VCSEL的10Gb/s以太网中，光纤传输距离可达到300m；4、OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m。
1、传统的OM1和OM2多模光纤从标准上和设计上均以LED（Light Emitting Diode 发光二极管）方式为基础光源，而OM3和OM4则在OM2的基础上进行优化，使其同时适用于光源为LD （Laser Diode激光二极管）的传输；2、与OM1、OM2相比，OM3具有更高的传输速率及带宽，所以称为优化型多模光纤或万兆多模光纤；3、OM4在OM3的基础上进行再优化，具备更佳的性能。
三、OM1、OM2、OM3和OM4光纤的功能与特点对比1、OM1：芯径和数值孔径较大，具有较强的集光能力和抗弯曲特性；2、OM2：芯径和数值孔径都比较小，有效地降低了多模光纤的模色散，使带宽显著增大，制作成本也降低1/3；3、OM3：采用阻燃外皮，可以防止火焰蔓延、防止散发烟雾、酸性气体和毒气等，并满足10 gb/s传输速率的需要；4、OM4：为VSCEL激光器传输而开发，的有效带宽比OM3多一倍以上。
四、OM1、OM2、OM3和OM4光纤的应用对比1、OM1和OM2多年来被广泛部署于建筑物内部的应用，支持最大值为1GB的以太网路传输；2、OM3和OM4光缆通常用于在数据中心的布线环境，支持10G甚至是40/100G高速以太网路的传输。
光纤问题解决
答：G.652单模光纤（色散非位移单模光纤)常用单模光纤,目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T把G.652C命名为B1.3外，其余的则命名为B1.1 G.652A=G.652B=G.652D=B1.1——G.652C=B1.3 A和C很少人用,现在,B和D兼容A和C,所以现在市面上都是B和D,渐渐的都是D了，G.652B=B1.1，G.652D=B1.3 注B1.1=B1
问：G.653是什么光纤
答：G.653单模光纤（色散位移光纤),IEC和GB/T把G.653光纤分类命名为B2型光纤
G.653=B2
问：G.655是什么光纤
答：G.655单模光纤（非零色散位移光纤），目前为G.655A、G.655B和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。 (长途干线使用多)
G.651=OM2=A1a=A1（50/125），62.5/125=A1b ,
OM1又称多模光纤（62.5⁄125）千兆传输距离只有275米
OM2又称G.651光纤或多模光纤（50⁄125） ，千兆传输距离有550米
OM3 OM3-150 在150米距离内达到万兆 OM3-300 OM3-550
问：G.657是什么光纤
答：G.657（耐弯光纤） FTTH光缆常用 G.657A光纤与G.652光纤兼容,G657光纤（耐弯光纤）比G652B贵70元一公里。这种光纤弯曲半径很小，适合小拐弯角度的地方。
问：光纤的生产材料是？
答：石英二氧化硅
问：按传输方式我们通常把光纤分成？
答：单模和多模
问：多模光纤的中心传输孔径多少微米？
光纤问题解答［新疆四合恒盛]
认识光纤小知识
1、什么是OM1、OM2、OM3光纤，有怎样的特点？2002年9月，ISO/IEC 11801正式颁布了新的多模光纤标准等级，将多模光纤重新分为OM1、OM2和OM3三类，其中OM1指目前传统62.5μm多模光纤，OM2指目前传统50μm多模光纤，OM3是新增的万兆光纤。
2、光纤通信的特点与电缆或微波等电通信方式相比，光纤通信的优点如下：(1)传输频带极宽，通信容量很大；(2)由于光纤衰减小，无中继设备，故传输距离远；(3)串扰小，信号传输质量高；(4)光纤抗电磁干扰，保密性好；(5)光纤尺寸小，重量轻，便于传输和铺设；(6)耐化学腐蚀；(7)光纤是石英玻璃拉制成形,原材料来源丰富，并节约了大量有色金属。
3、光纤通信同时具有以下缺点：(1)光纤弯曲半径不宜过小；(2)光纤的切断和连接操作技术复杂；(3)分路、耦合麻烦。
光纤的性能特点光纤，它不再是用电子信号来传输数据，而是使用光脉部来传输传输信号。
正是这种特殊的材质，使它拥有电缆无法比拟的优点：频带极宽：拥有极宽的频带范围，以GB位作为度量；抗干扰性强：由于光纤中传输的是光束，光束是不会受外界电磁干扰影响；保密性强：由于传输的是光束，所以本身不会向外幅射信号，有效地防止了窃听；传输速度快：光纤是至今为止传输速度最快的传输介质，能轻松达到1000Mbps；传输距离长：它的主减极小，在较大的范围内是一个常数，在许多情况下几乎可以忽略不计的，在这方面比电缆优越很多。
多模光纤与单横光纤光纤有单模光纤和多模光纤之分；单模光纤采用窄芯线，使用激光作为发光源，所以其地散极小；另外激光是发一个方向射入光纤，而且仅有一束，使用其信号比较强，可以应用于高速度、长距离的应用领域中，便也合得它的成本相对更高。
而多模光纤则更广泛地应用于短距离或相对速度更低一些的领域中，它采用LED 作为光源，使用宽芯线，所以其散较大；在加上整个光纤内有以多个角度射入的光，所以其信号不如单模光纤好，但相对低的价格是它的优势在现阶段应用的光纤，一般都是由石英（SiO2）经过特殊工艺拉制而成，光纤作为光纤传输系统的传输介质，有其巨大的优点：（1）带宽宽，传输容量大。
OM1、OM2、OM3和OM4光纤的区别
OM1、OM2、OM3和OM4光纤的区别“OM”stand for optical multi-mode，即光模式，是多模光纤表示光纤等级的标准。
不同等级传输时的带宽和最大距离不同，从以下几个方面分析它们之间的区别。
一、OM1、OM2、OM3和OM4光纤的参数与规格对比1、OM1指850/1300nm满注入带宽在200/500MHz.km以上的50um或62.5um芯径多模光纤；2、OM2指850/1300nm满注入带宽在500/500MHz.km以上的50um或62.5um芯径多模光纤；3、OM3是850nm激光优化的50um芯径多模光纤，在采用850nm VCSEL的10Gb/s以太网中，光纤传输距离可达到300m；4、OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m。
1、传统的OM1和OM2多模光纤从标准上和设计上均以LED（Light Emitting Diode 发光二极管）方式为基础光源，而OM3和OM4则在OM2的基础上进行优化，使其同时适用于光源为LD（Laser Diode激光二极管）的传输；2、与OM1、OM2相比，OM3具有更高的传输速率及带宽，所以称为优化型多模光纤或万兆多模光纤；3、OM4在OM3的基础上进行再优化，具备更佳的性能。
三、OM1、OM2、OM3和OM4光纤的功能与特点对比1、OM1：芯径和数值孔径较大，具有较强的集光能力和抗弯曲特性；2、OM2：芯径和数值孔径都比较小，有效地降低了多模光纤的模色散，使带宽显著增大，制作成本也降低1/3；3、OM3：采用阻燃外皮，可以防止火焰蔓延、防止散发烟雾、酸性气体和毒气等，并满足10 gb/s传输速率的需要；4、OM4：为VSCEL激光器传输而开发，的有效带宽比OM3多一倍以上。
四、OM1、OM2、OM3和OM4光纤的应用对比1、OM1和OM2多年来被广泛部署于建筑物内部的应用，支持最大值为1GB的以太网路传输；2、OM3和OM4光缆通常用于在数据中心的布线环境，支持10G甚至是40/100G高速以太网路的传输。
OM1、OM2、OM3和OM4光纤的区别(20200516171759)
OM1、0M2、0M3和0M4光纤的区别"0M ” stand for optical multi-mode ，即光模式，是多模光纤表示光纤等级的标准。
不同等级传输时的带宽和最大距离不同，从以下几个方面分析它们之间的区别。
一、OM1、OM2、OM3和0M4光纤的参数与规格对比1、OM1指850/1300nm满注入带宽在200/500MHz.km以上的50um或62.5um芯径多模光纤；2、OM2指850/1300nm满注入带宽在500/500MHz.km以上的50um或62.5um芯径多模光纤;3、OM3是850nm激光优化的50um芯径多模光纤，在采用850nm VCSEL的10Gb/s以太网中，光纤传输距离可达到300m ；4、OM4是OM3多模光纤的升级版，光纤传输距离可以达到550m、OM1、OM2、OM3禾口OM4 光纤的设计对比1、 传统的0M1和0M2多模光纤从标准上和设计上均以 LED （Light Emitting Diode 发光 二极管）方式为基础光源，而 OM3和OM4则在OM2的基础上进行优化，使其同时适用于光源为 LD （ Laser Diode 激光二极管）的传输；2、 与0M1、OM2相比，0M3具有更高的传输速率及带宽，所以称为优化型多模光纤或万 兆多模光纤；3、 OM4在0M3的基础上进行再优化，具备更佳的性能。
三、0M1、OM2、OM3和0M4 光纤的功能与特点对比1、 0M1 :芯径和数值孔径较大，具有较强的集光能力和抗弯曲特性；2、 0M2 :芯径和数值孔径都比较小，有效地降低了多模光纤的模色散，使带宽显著增大，制作成本也降低1/3 ；3、 OM3 :采用阻燃外皮，可以防止火焰蔓延、防止散发烟雾、酸性气体和毒气等，并满足10 gb/s 传输速率的需要；4、 OM4 :为VSCEL 激光器传输而开发，的有效带宽比 OM3多一倍以上。
四、0M1、OM2、OM3和0M4 光纤的应用对比1、 0M1和0M2多年来被广泛部署于建筑物内部的应用，支持最大值为1GB 的以太网路传输；2、 0M3和0M4光缆通常用于在数据中心的布线环境，支持 10G 甚至是40/100G 高速以 太网路的传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LANmark-OF SNAP-IN 光纤适配器多模LC-LC 双工/LANmark-OF Snap-In Adapter 2LC-2LC Multimode
LANmark-OF 50/125μm OM2 2SC-2LC 3米/Item: SC-LC Duplex Fiber Patch Cord MMOM2-50/125um-3m
OM1 OM2 OM3 OM4多模
OM1是指传统的62.5/125μm多模光纤，千兆
OM2是指传统的50/125μm多模光纤，千兆
OM3是指新型的万兆位多模光纤OM3和和OM4是850nm激光优化的50um芯径多模光纤，在采用850nm VCSEL的10Gb/s以太网中，OM3光纤传输距离可以达到300m，40Gb/s可达100m。
OM4光纤传输距离可以达到550m，这主要是色散的影响。
OM4光缆因可以支持40G/100G传输至150米，比OM3光缆的100米传输距离多了50%，因此被认为是更适合作为支持40G/100G传输的多模光缆类型，采用8通道传输100GBase-SR4协议时，OM4光缆可以支持100米。
光纤等级与某条光纤通道在最大距离上支持特定应用的能力有关。
从这个层次上定义的光纤等级有助于为支持的应用和要求的距离指定正确的光纤类型。
. OF-300 级。
光纤通道通过某类光纤、在至少300 米距离内支持特定应用。
. OF-500 级。
光纤通道通过某类光纤、在至少500 米距离内支持特定应用。
. OF-2000 级。
光纤通道通过某类光纤、在至少2000 米距离内支持特定应用。
例如，在考虑安装或指定哪种光纤类型时，您必需考察预计支持的应用和要求的距离。
安装的OM1 光纤可以视为OF-2000 级通道，将使用1300 LED 光源在2000 米距离上支持FDDI 和100BaseFX 等应用。
但是，在要求使用VCSEL 850nm 激光器支持1000BaseSX 时，这类光纤的性能仅相当于OF-300 级光纤。
OS1 OS2单模
OS1：1000BASE-LX 10GBASE-LX4
OS2:零水峰单模光缆，可在1280nm至1625nm全波段范围内传输40G-100G,主要支持应用
1000BASE-LX 10GBASE-LX4 10GBASE-ER/EW 4Okm 10GBASE-LR/LW 10km 40Gb/s城域网
GB50311-2007《综合布线工程设计规范》
5.0.7光缆标称的波长，每公里的最大衰减值应符合表5.0.7的规定。
表5.0.7最大光缆衰减值(dB／km)
5.0.8多模光纤的最小模式带宽应符合表5.0.8的规定。
表5.0.8多模光纤模式带宽。
