机械工程测试技术 课后习题及答案
机械工程测试技术基础习题解答
教材：机械工程测试技术基础，熊诗波黄长艺主编，机械工业出版社，2006年9月第3版第二次印刷。
绪论
0-1 叙述我国法定计量单位的基本内容。
解答：教材P4~5，二、法定计量单位。
0-2 如何保证量值的准确和一致？
解答：（参考教材P4~6，二、法定计量单位~五、量值的传递和计量器具检定）
1、对计量单位做出严格的定义；
2、有保存、复现和传递单位的一整套制度和设备；
3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等。
3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具。
0-3 何谓测量误差？通常测量误差是如何分类表示的？
解答：（教材P8~10，八、测量误差）
0-4 请将下列诸测量结果中的绝对误差改写为相对误差。
①1.0182544V±7.8μV
②(25.04894±0.00003)g
③(5.482±0.026)g/cm2
解答：
①-66
±?≈±
7.810/1.01825447.6601682/10
②6
±≈±
0.00003/25.04894 1.197655/10
③0.026/5.482 4.743
±≈‰
0-5 何谓测量不确定度？国际计量局于1980年提出的建议《实验不确定度的规定建议书INC-1(1980)》的要点是什么？
解答：
(1)测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。
(2)要点：见教材P11。
0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V 的0.5级电压表和量程为30V的1.5级电压表分别测量25V电压，请问哪一个测量准确度高？
解答：
(1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而
引用误差=绝对误差/引用值
其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。量程越大，引起的绝对误差越大，所以在选用电表时，不但要考虑它的准确度，而且要考虑它的量程。
(2)从(1)中可知，电表测量所带来的绝对误差=精度等级×量程/100，即电表所带来的绝对误差是一定的，这样，当被测量值越大，测量结果的相对误差就越小，测量准确度就越高，所以用电表时应尽可能地在电表量程上限的三分之二以上使用。
(3)150V 的0.5级电压表所带来的绝对误差=0.5×150/100=0.75V ；30V 的1.5
级电压表所带来的绝对误差=1.5×30/100=0.45V 。所以30V 的1.5级电压表测量精度高。
0-7 如何表达测量结果？对某量进行8次测量，测得值分别为：802.40，802.50，802.38，802.48，802.42，802.46，802.45，802.43。求其测量结果。 解答：
(1)测量结果=样本平均值±不确定度
或
?x X x σ
x =+= (2)8
1
802.448
i
i x
x ==
=∑
所以 测量结果=802.44+0.014268
0-8 用米尺逐段丈量一段10m 的距离，设丈量1m 距离的标准差为0.2mm 。如
何表示此项间接测量的函数式？求测此10m 距离的标准差。
解答：(1) 10
1i i L L ==∑
(2) 0.6mm L σ==
0-9 直圆柱体的直径及高的相对标准差均为0.5%，求其体积的相对标准差为
多少？
解答：设直径的平均值为d ，高的平均值为h ，体积的平均值为V ，则
所以 1.1%V σV ===
第一章 信号的分类与描述
1-1 求周期方波（见图1-4）的傅里叶级数（复指数函数形式），划出|c n |–ω
和φn –ω图，并与表1-1对比。
解答：在一个周期的表达式为
积分区间取（-T/2，T/2）
所以复指数函数形式的傅里叶级数为
001
()(1cos )jn t
jn t n n n A
x t c e
j
n e n
∞
∞
=-∞
=-∞=
=--∑∑ωωππ，=0, 1, 2, 3, n ±±±L 。 没有偶次谐波。其频谱图如下图所示。
1-2 求正弦信号0()sin x t x ωt =的绝对均值x μ和均方根值rms x 。
解答：0
000
2200000
224211()d sin d sin d cos T
T
T T
x x x x x μx t t x ωt t ωt t ωt T T T
T ωT ωπ
====-==???
/2
幅频图
相频图 周期方波复指数函数形式频谱图
ω0
0 ω0 图1-4 周期方波信号波形
1-3 求指数函数()(0,0)at x t Ae a t -=>≥的频谱。
解答：
1-4 求符号函数(见图1-25a)和单位阶跃函数(见图1-25b)的频谱。
a)符号函数的频谱
t =0处可不予定义，或规定sgn(0)=0。
该信号不满足绝对可积条件，不能直接求解，但傅里叶变换存在。
可以借助于双边指数衰减信号与符号函数相乘，这样便满足傅里叶变换的条
件。先求此乘积信号x 1(t)的频谱，然后取极限得出符号函数x (t )的频谱。
t
sgn(t )
0 1 -1 t
u (t )
0 1
图1-25 题1-4图
a)符号函数
b)阶跃函数
单边指数衰减信号频谱图
f
|X (f )|
A /
φ(f ) f
π/2
-π
/2
b)阶跃函数频谱
在跳变点t =0处函数值未定义，或规定u (0)=1/2。
阶跃信号不满足绝对可积条件，但却存在傅里叶变换。由于不满足绝对可积条
件，不能直接求其傅里叶变换，可采用如下方法求解。
解法1：利用符号函数
结果表明，单位阶跃信号u (t )的频谱在f =0处存在一个冲激分量，这是因为
u (t )含有直流分量，在预料之中。同时，由于u (t )不是纯直流信号，在t =0处有
跳变，因此在频谱中还包含其它频率分量。
解法2：利用冲激函数 根据傅里叶变换的积分特性
1-5 求被截断的余弦函数0cos ωt (见图1-26)的傅里叶变换。
单位阶跃信号频谱
f
|U (f )| 0
(1/2) f
φ
(f
)
0 π
/2
-π/2
1()sgn()at x t e t -=符号函数
t
x 1(t )
1
-符号函数频谱
f
φ
(f
) 0 π
/2 0
f
|X (f )|
-π/2
0cos ()0
ωt t T x t t T
?
≥??
解：0()()cos(2)x t w t f t =π
w (t )为矩形脉冲信号
所以0
2211()()()2
2
j f t j f t x t w t e w t e -=+ππ
根据频移特性和叠加性得：
可见被截断余弦函数的频谱等于将矩形
脉冲的频谱一分为二，各向左右移动f 0，同时谱线高度减小一半。也说明，单一频率的简谐信号由于截断导致频谱变得无限宽。
1-6 求指数衰减信号0()sin at x t e ωt -=的频谱
指数衰减信号
x (t )
f
X (f )
T
f 0 -f 0
被截断的余弦函数频谱
图1-26 被截断的余弦函数
t
t
T -T
T T x (t )
w (t )
1
1
-
解答：
所以()
001()2j t j t
at x t e e e j
--=-ωω
单边指数衰减信号1()(0,0)at x t e a t -=>≥的频谱密度函数为 根据频移特性和叠加性得：
1-7 设有一时间函数f (t )及其频谱如图1-27所示。现乘以余弦型振荡
00cos ()m ωt ωω>。在这个关系中，函数f (t )叫做调制信号，余弦振荡0cos ωt 叫做载
波。试求调幅信号0()cos f t ωt 的傅里叶变换，示意画出调幅信号及其频谱。又问：若0m ωω<时将会出现什么情况？
图1-27 题1-7图
ω
F (ω)
f (t )
0 t
-ωωm 0
0 X (ω
)
-π
π φ(
ω)
ω
ω
指数衰减信号的频谱图
解：0()()cos()x t f t t =ω
所以0011
()()()22
j t j t x t f t e f t e -=
+ωω 根据频移特性和叠加性得：
可见调幅信号的频谱等于将调制信号的频谱一分为二，各向左右移动载频ω0，
同时谱线高度减小一半。

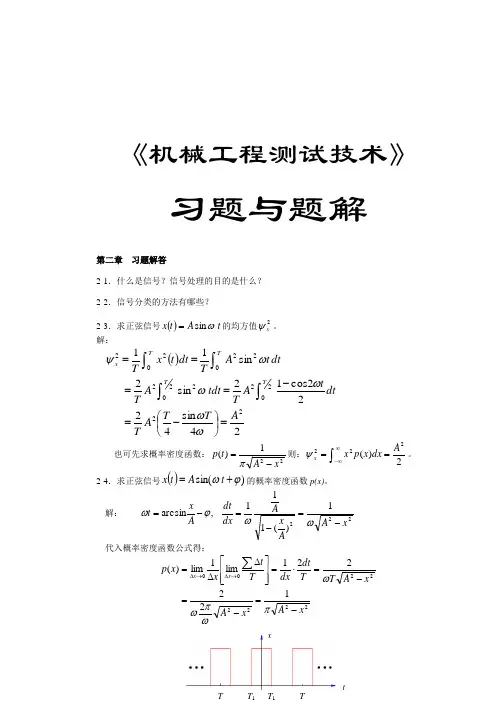

若0m ωω<将发生混叠。 1-8 求正弦信号0()sin()x t x ωt φ=+的均值x μ、均方值2x ψ和概率密度函数p (x )。 解答：
(1)0
000
11
lim
()d sin()d 0T T x T μx t t x ωt φt T T →∞==
+=??
，式中02π
T ω
=
—正弦信号周期 (2)0
2
2222
2
00000
11
1cos 2()
lim ()d sin ()d d 22
T T T x
T x x ωt φψx t t x ωt φt t T T T →∞-+==
+=
=
??
?
(3)在一个周期内
f
X (f )
ω
-ω0
矩形调幅信号频谱
第二章 测试装置的基本特性
2-1 进行某动态压力测量时，所采用的压电式力传感器的灵敏度为
90.9nC/MPa ，将它与增益为0.005V/nC 的电荷放大器相连，而电荷放大器的输出接到一台笔式记录仪上，记录仪的灵敏度为20mm/V 。试计算这个测量系统的总灵敏度。当压力变化为3.5MPa 时，记录笔在记录纸上的偏移量是多少？ 解：若不考虑负载效应，则各装置串联后总的灵敏度等于各装置灵敏度相乘，
即 S =90.9(nC/MPa)?0.005(V/nC)?20(mm/V)=9.09mm/MPa 。
偏移量：y =S ?3.5=9.09?3.5=31.815mm 。
2-2 用一个时间常数为0.35s 的一阶装置去测量周期分别为1s 、2s 和5s 的正
弦信号，问稳态响应幅值误差将是多少？
解：设一阶系统1
()1H s s τ=
+，1()1H j ωτω=+
()()A H ωω==
=
T 是输入的正弦信号的周期 稳态响应相对幅值误差()1100%A δω=-?，将已知周期代入得
正弦信号
x
2-3 求周期信号x (t )=0.5cos10t +0.2cos(100t ?45?)通过传递函数为
H (s )=1/(0.005s +1)的装置后得到的稳态响应。
解：1()
10.005H j ωω=
+，()A ω=()arctan(0.005)?ωω=-
该装置是一线性定常系统，设稳态响应为y (t )，根据线性定常系统的频率保
持性、比例性和叠加性得到 y (t )=y 01cos(10t +?1)+y 02cos(100t ?45?+?2)
其
中
0101(10)0.50.499y A x ==
≈，
1(10)arctan(0.00510) 2.86??==-?≈-?
0202(100)0.20.179y A x ==
≈，
2(100)arctan(0.005100)26.57??==-?≈-?
所以稳态响应为()0.499cos(10 2.86)0.179cos(10071.57)y t t t =-?+-?
2-4 气象气球携带一种时间常数为15s 的一阶温度计，以5m/s 的上升速度通
过大气层。设温度按每升高30m 下降0.15℃的规律而变化，气球将温度和高度的数据用无线电送回地面。在3000m 处所记录的温度为?l ℃。试问实际出现?l ℃的真实高度是多少？
解：该温度计为一阶系统，其传递函数设为1
()151
H s s =
+。温度随高度线性变化，对温度计来说相当于输入了一个斜坡信号，而这样的一阶系统对斜坡信号的稳态响应滞后时间为时间常数?=15s ，如果不计无线电波传送时间，则温度计的输出实际上是15s 以前的温度，所以实际出现?l ℃的真实高度是 H z =H -V ?=3000-5?15=2925m
2-5 想用一个一阶系统做100Hz 正弦信号的测量，如要求限制振幅误差在5%
以内，那么时间常数应取多少？若用该系统测量50Hz 正弦信号，问此时的振幅误差和相角差是多少？ 解：设该一阶系统的频响函数为
1
()1H j ωτω
=
+，?是时间常数 则
()A ω=
稳态响应相对幅值误差()1100%1100%A δω??
=-?=? ?
令?≤5%，f =100Hz ，解得?≤523?s 。 如果f =50Hz ，则
相
对
幅
值
误
差
：
1100%1100% 1.3%δ????
=?=?≈ ??
相角差：6()arctan(2)arctan(25231050)9.33f ?ωπτπ-=-=-???≈-?
2-6 试说明二阶装置阻尼比?多采用0.6~0.8的原因。
解答：（1）从不失真测试的条件看，二阶系统的阻尼比0607.~.ξ=之间时，其
幅频特性的水平段最长，这意味着测试装置在宽广的频率范围内由于频率特性不理想所引起的误差尽可能小，为此，在不失真条件下，为获得尽可能宽的工作频率范围并兼顾良好的相频特性，一般取0607.~.ξ=。
（2）若阻尼比ξ过大，则相应达到稳态值的时间也越长，响应速度就越慢，若ξ过小，则响应就会产生衰减极慢的振荡，同样也无法很快接近稳态值，若0ξ=，则二阶系统的响应就会振荡不止，根本无法工作，因此，为了提高相应速度和减小过渡时间，常取0607.~.ξ=。
2-7 将信号cos ?t 输入一个传递函数为H (s )=1/(?s +1)的一阶装置后，试求其
包括瞬态过程在内的输出y (t )的表达式。
解答：令x (t )=cos ?t ，则22
()s
X s s ω
=
+，所以 利用部分分式法可得到 利用逆拉普拉斯变换得到
2-8 求频率响应函数为3155072 / (1 + 0.01j ?)(1577536 + 1760j ? - ?2
)的
系统对正弦输入x (t )=10sin(62.8t )的稳态响应的均值显示。
解：该系统可以看成是一个一阶线性定常系统和一个二阶线性定常系统的串
联，串联后仍然为线性定常系统。根据线性定常系统的频率保持性可知，当输入为正弦信号时，其稳态响应仍然为同频率的正弦信号，而正弦信号的平均值为0，所以稳态响应的均值显示为0。
2-9 试求传递函数分别为1.5/(3.5s + 0.5)和41?n 2/(s 2 + 1.4?n s + ?n 2)的两
环节串联后组成的系统的总灵敏度（不考虑负载效应）。 解：
11 1.53
() 3.50.57171
K H s s s s =
==
+++，即静态灵敏度K 1=3
22
22222
2
41() 1.4 1.4n n n n n n
K H s s s s s ωωωωωω==++++，即静态灵敏度K 2=41 因为两者串联无负载效应，所以 总静态灵敏度K = K 1 ? K 2 = 3 ? 41 = 123
2-10 设某力传感器可作为二阶振荡系统处理。已知传感器的固有频率为
800Hz ，阻尼比?=0.14，问使用该传感器作频率为400Hz 的正弦力测试时，其幅值比A (?)和相角差?(?)各为多少？若该装置的阻尼比改为?=0.7，问A (?)和?(?)又将如何变化？
解：设2
22
()2n n n H s s ωωζωω=++，则
()A ω=
2
2()arctan
1n
n ω
ζ
ω?ωωω=-??- ???
，即
()A f =
，2
2()arctan
1n
n f f f f f ζ
?=-??
- ???
将f n = 800Hz ，? = 0.14，f = 400Hz ，代入上面的式子得到
A (400) ? 1.31，?(400) ? ?10.57?
如果? = 0.7，则A (400) ? 0.975，?(400) ? ?43.03?
2-11 对一个可视为二阶系统的装置输入一单位阶跃函数后，测得其响应的第
一个超调量峰值为1.5,振荡周期为6.28s 。设已知该装置的静态增益为3，求该装置的传递函数和该装置在无阻尼固有频率处的频率响应。
解：0.215ζ=
=
≈
因为?d = 6.28s ，所以
?d = 2?/?d = 1rad/s
所以2222
3 3.15
()20.44 1.05
n n n H s s s s s ωζωω==++++ 当? = ?n 时，

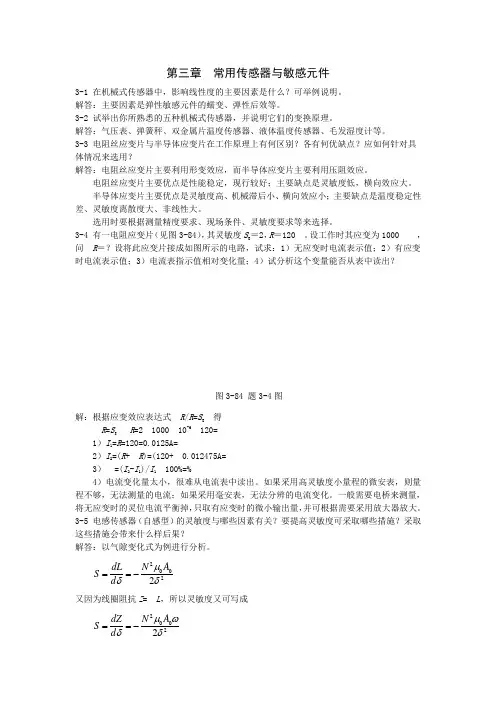

第三章 常用传感器与敏感元件
3-1 在机械式传感器中，影响线性度的主要因素是什么？可举例说明。 解答：主要因素是弹性敏感元件的蠕变、弹性后效等。
3-2 试举出你所熟悉的五种机械式传感器，并说明它们的变换原理。
解答：气压表、弹簧秤、双金属片温度传感器、液体温度传感器、毛发湿度计等。3-3 电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何针对具体情况来选用？
解答：电阻丝应变片主要利用形变效应，而半导体应变片主要利用压阻效应。
电阻丝应变片主要优点是性能稳定，现行较好；主要缺点是灵敏度低，横向效应大。
半导体应变片主要优点是灵敏度高、机械滞后小、横向效应小；主要缺点是温度稳定性差、灵敏度离散度大、非线性大。
选用时要根据测量精度要求、现场条件、灵敏度要求等来选择。
3-4 有一电阻应变片（见图3-84），其灵敏度S g＝2，R＝120?。设工作时其应变为1000??，问?R＝？设将此应变片接成如图所示的电路，试求：1）无应变时电流表示值；2）有应变时电流表示值；3）电流表指示值相对变化量；4）试分析这个变量能否从表中读出？
1.5
V
图3-84 题3-4
解：根据应变效应表达式?R/R=S g?得
?R=S g? R=2?1000?10-6?120=0.24?
1）I1=1.5/R=1.5/120=0.0125A=12.5mA
2）I2=1.5/(R+?R)=1.5/(120+0.24)?0.012475A=12.475mA
3）?=(I2-I1)/I1?100%=0.2%
4）电流变化量太小，很难从电流表中读出。如果采用高灵敏度小量程的微安表，则量程不够，无法测量12.5mA的电流；如果采用毫安表，无法分辨0.025mA 的电流变化。一般需要电桥来测量，将无应变时的灵位电流平衡掉，只取有应变时的微小输出量，并可根据需要采用放大器放大。
3-5 电感传感器（自感型）的灵敏度与哪些因素有关？要提高灵敏度可采取哪些措施？采取这些措施会带来什么样后果？
解答：以气隙变化式为例进行分析。
又因为线圈阻抗Z=?L，所以灵敏度又可写成
由上式可见，灵敏度与磁路横截面积A0、线圈匝数N、电源角频率?、铁芯磁导率?0，气隙?等有关。
如果加大磁路横截面积A0、线圈匝数N、电源角频率?、铁芯磁导率?0，减小气隙?，都可提高灵敏度。
加大磁路横截面积A0、线圈匝数N会增大传感器尺寸，重量增加，并影响到动态特性；减小气隙?会增大非线性。
3-6 电容式、电感式、电阻应变式传感器的测量电路有何异同？举例说明。
解答：电容式传感器的测量电路
自感型变磁阻式电感传感器的测量电路：
电阻应变式传感器的测量电路：电桥电路（直流电桥和交流电桥）。
相同点：都可使用电桥电路，都可输出调幅波。电容、电感式传感器都可使用调幅电路、调频电路等。
不同点：电阻应变式传感器可以使用直流电桥电路，而电容式、电感式则不能。
另外电容式、电感式传感器测量电路种类繁多。
3-7 一个电容测微仪，其传感器的圆形极板半径r ＝4mm ，工作初始间隙?=0.3mm ，问：1）工作时，如果传感器与工件的间隙变化量??＝?1?m 时，电容变化量是多少？2）如果测量电路的灵敏度S 1=100mV/pF ，读数仪表的灵敏度S 2=5格/mV ，在??＝?1?m 时，读数仪表的指示值变化多少格？ 解：1）
2）B =S 1S 2?C =100?5?(?4.94?10-3
)??2.47格
答：
3-8 把一个变阻器式传感器按图3-85接线。它的输人量是什么？输出量是什么？在什么样条件下它的输出量与输人量之间有较好的线性关系？
解答：输入量是电刷相对电阻元件的位移x ，输出量为电刷到端点电阻R x 。如果接入分压式测量电路，则输出量可以认为是电压u o 。
x p l p
x
R R k x x x =
=∝，输出电阻与输入位移成线性关系。
e e
o (1)1(1)p
p
p
p L p
L p p
x
u x u u x R R x
x x x R x R x x =
=
+-+-，输出电压与输入位移成非线性关系。
图3-85 题3-8
e
由上式可见，只有当R p /R L ?0时，才有o e p
x
u u x x =
∝。所以要求后续测量仪表的输入阻抗R L 要远大于变阻器式传感器的电阻R p ，只有这样才能使输出电压和输入位移有较好的线性关系。
3-9 试按接触式与非接触式区分传感器，列出它们的名称、变换原理，用在何处？ 解答：接触式：变阻器式、电阻应变式、电感式（涡流式除外）、电容式、磁电式、压电式、热电式、广线式、热敏电阻、气敏、湿敏等传感器。 非接触式：涡电流式、光电式、热释电式、霍尔式、固态图像传感器等。
可以实现非接触测量的是：电容式、光纤式等传感器。
3-10 欲测量液体压力，拟采用电容式、电感式、电阻应变式和压电式传感器，请绘出可行方案原理图，并作比较。
3-11 一压电式压力传感器的灵敏度S =90pC/MPa ，把它和一台灵敏度调到0.005V/pC 的电荷放大器连接，放大器的输出又接到一灵敏度已调到20mm/V 的光线示波器上记录，试绘出这个测试系统的框图，并计算其总的灵敏度。 解：框图如下
各装置串联，如果忽略负载效应，则总灵敏度S 等于各装置灵敏度相乘，即
S =?x /?P=90?0.005?20=9mm/MPa 。
3-12 光电传感器包含哪儿种类型？各有何特点？用光电式传感器可以测量哪些物理量？
解答：包括利用外光电效应工作的光电传感器、利用内光电效应工作的光电传感器、利用光生伏特效应工作的光电传感器三种。
外光电效应（亦称光电子发射效应）—光线照射物体，使物体的电子逸出表面的现象，包括光电管和光电倍增管。
内光电效应（亦称光导效应）—物体受到光线照射时，物体的电子吸收光能是其导电性增加，电阻率下降的现象，有光敏电阻和由其制成的光导管。
光生伏特效应—光线使物体产生一定方向的电动势。
如遥控器，自动门（热释电红外探测器），光电鼠标器，照相机自动测光计，光度计，光电耦合器，光电开关（计数、位置、行程开关等），浊度检测，火灾报警，光电阅读器（如纸带阅读机、条形码读出器、考卷自动评阅机等），光纤通信，光纤传感，CCD，色差，颜色标记，防盗报警，电视机中亮度自动调节，路灯、航标灯控制，光控灯座，音乐石英钟控制（晚上不奏乐），红外遥感、干手器、冲水机等。
在CCD图象传感器、红外成像仪、光纤传感器、激光传感器等中都得到了广泛应用。
3-13 何谓霍尔效应？其物理本质是什么？用霍尔元件可测哪些物理量？请举出
三个例子说明。
解答：
霍尔（Hall）效应：金属或半导体薄片置于磁场中，当有电流流过薄片时，则在垂直于电流和磁场方向的两侧面上将产生电位差，这种现象称为霍尔效应，产生的电位差称为霍尔电势。
霍尔效应产生的机理（物理本质）：在磁场中运动的电荷受到磁场力F L（称为洛仑兹力）作用，而向垂直于磁场和运动方向的方向移动，在两侧面产生正、负电荷积累。
应用举例：电流的测量，位移测量，磁感应强度测量，力测量；计数装置，转速测量（如计程表等），流量测量，位置检测与控制，电子点火器，制做霍尔电机—无刷电机等。
3-14 试说明压电式加速度计、超声换能器、声发射传感器之间的异同点。
解答：相同点：都是利用材料的压电效应（正压电效应或逆压电效应）。
不同点：压电式加速度计利用正压电效应，通过惯性质量快将振动加速度转换成力作用于压电元件，产生电荷。
超声波换能器用于电能和机械能的相互转换。利用正、逆压电效应。利用逆压电效应可用于清洗、焊接等。
声发射传感器是基于晶体组件的压电效应，将声发射波所引起的被检件表面振动转换成电压信号的换能设备，所有又常被人们称为声发射换能器或者声发射探头。
材料结构受外力或内力作用产生位错-滑移-微裂纹形成-裂纹扩展-断裂，以弹性波的形式释放出应变能的现象称为声发射。
声发射传感器不同于加速度传感器，它受应力波作用时靠压电晶片自身的谐振变形把被检试件表面振动物理量转化为电量输出。
3-15 有一批涡轮机叶片，需要检测是否有裂纹，请举出两种以上方法，并阐明所用传感器的工作原理。
涡电流传感器，红外辐射温度测量，声发射传感器（压电式）等。
3-16 说明用光纤传感器测量压力和位移的工作原理，指出其不同点。
解答：
微弯测压力原理：力?微弯板?光纤变形?光纤传递的光强变化。
机械工程测试技术试卷与答案
《机械工程测试技术基础》试题1 一、 填空题（20分，每空1分） 1.测试技术是测量和实验技术的统称。工程测量可分为 静态测量 和 动态测量 。 2.测量结果与 被测真值 之差称为 测量误差 。 3.将电桥接成差动方式习以提高 ，改善非线性，进行 补偿。 4.为了 温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在 桥臂上。 5．调幅信号由载波的 携带信号的信息，而调频信号则由载波的 携带信号的信息。 6．绘制周期信号()x t 的单边频谱图，依据的数学表达式是 ，而双边频谱图的依据数学表达式是 。 7．信号的有效值又称为 ，有效值的平方称为 ，它描述测试信号的强度(信号的平均功率)。 8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是 ，后者频谱特点是 。 9.为了求取测试装置本身的动态特性，常用的实验方法是 和 。 10.连续信号()x t 与0()t t δ-进行卷积其结果是：0()()x t t t δ*-= 。其几何意义是 。 二、 选择题（20分，每题2分） 1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将( )。 A ．增大 B ．减少 C.不变 D.变化不定
2．调制可以看成是调制信号与载波信号( )。 A 相乘 B ．相加 C ．相减 D.相除 3．描述周期信号的数学工具是( )。 A ．相关函数 B ．拉氏变换 C ．傅氏变换 D.傅氏级数 4．下列函数表达式中，( )是周期信号。 A ．5cos100()0 t t x t t π? ≥?=? ?
机械工程测试技术基础(第三版)试卷及答案集
机械工程测试技术基础(第三版)试卷集. 一、填空题 １、周期信号的频谱是离散的，而非周期信号的频谱是的。 ２、均方值Ψx2表示的是信号的强度，它与均值μx、方差σx2的关系是。 ３、测试信号调理电路主要有、、。 ４、测试系统的静态特性指标有、、。 ５、灵敏度表示系统输出与输入之间的比值，是定度曲线的。 ６、传感器按信号变换特性可分为、。 } ７、当时，可变磁阻式电感传感器的输出和输入成近似线性关系，其灵敏度S趋于。 ８、和差特性的主要内容是相临、相反两臂间阻值的变化量符合、的变化，才能使输出有最大值。 ９、信号分析的过程主要包括：、。 10、系统动态特性在时域可用来描述，在复数域可用来描述，在频域可用来描述。 11、高输入阻抗测量放大电路具有高的共模抑制比，即对共模信号有抑制作用，对信号有放大作用。 12、动态应变仪上同时设有电阻和电容平衡旋钮，原因是导线间存在。 13、压控振荡器的输出电压是方波信号，其与输入的控制电压成线性关系。 14、调频波的解调又称，其解调电路称为。 — 15、滤波器的通频带宽和响应时间成关系。 16、滤波器的频率分辨力主要由其决定。 17、对于理想滤波器，滤波器因数λ＝。 18、带通滤波器可由低通滤波器（f c2）和高通滤波器（f c1）而成（f c2> f c1）。 19、测试系统的线性度和滞后度是由误差引起的；而重复性误差是 由误差引起的。 二、问答题（共30分） １、什么是测试说明测试系统的构成及各组成部分的作用。（10分） ２、— ３、说明电阻丝应变片和半导体应变片的异同点，各有何优点（10分） ４、选用传感器的原则是什么（10分） 三、计算题（共55分） １、已知信号x(t)=e-t(t≥0)， (1) 求x(t)的频谱函数X(f)，并绘制幅频谱、相频谱。 (2) 求x(t)的自相关函数R x (τ) 。（15分） ２、二阶系统的阻尼比ξ=，求ω=ωn时的幅值误差和相位误差，如果使幅值误差不大于10％，应取多大阻尼比。（10分）３、一电容传感器，其圆形极板r = 4mm，工作初始间隙δ0 =0.3mm， ￥ （1）工作时如果传感器的工作间隙变化Δδ=±2μm，求电容的变化量。 （2）如果测量电路灵敏度S1=100mv/pF，读数仪表灵敏度S2=5格/mv，在 Δδ=±2μm时，读数仪表的指示值变化多少格 （ε0 = ×10-12 F/m）(8分) ４、已知RC低通滤波器的R=1KΩ，C=1MF，当输入信号μx= 100sin1000t时， 求输出信号μy 。（7分） ５、（1）在下图中写出动态应变仪所包含的各个电路环节。 （2）如被测量x(t) = sinωt，载波y(t)=sin6ωt，画出各环节信号的波形图。(15分 。 一、填空题：
机械工程测试技术基础教学大纲
《机械工程测试技术基础》课程教学大纲 课程代码： 课程英文名称：Foundation of Mechanical Measure Engineering 课程总学时：40 讲课：32 实验：8 上机：0 适用专业：机械设计制造及其自动化，机械电子工程 大纲编写（修订）时间：2016 一、大纲使用说明 （一）课程的地位及教学目标 1．《机械工程测试技术基础》课程适用于机械设计制造及自动化专业本科（四年学制），是学生的专业基础必修课。在机械制造领域，无论是在机械系统研究过程分析还是机械自动加工控制系统中，工程测试技术应用及其普遍，所以掌握必要的测试技术基础知识和技术基础，对做好机械制造专业的工作尤为重要。 2．课程教学内容方面侧重于测试技术基本知识、基本理论和基本方法，着重培养学生运用所学知识解决实际测量问题的实践能力。因此，本门课程的教学目标是：掌握非电量电测法的基本原理和测试技术；常用的传感器、中间变换电路及记录仪器的工作原理及其静、动态特性的评价方法；测试信号的分析、处理方法。培养学生能够根据测试目的选用合适的仪器组建测试系统及装置，使学生初步掌握进行动态测试所需的基本知识和技能；掌握位移、振动、温度、力、压力、噪声等常见物理量的测量和应用方法；掌握计算机测量系统、虚拟仪器等方面的基础知识；并能了解掌握新时期测试技术的更新内容及发展动向，为进一步研究和处理机械工程技术问题打好基础。 （二）知识、能力及技能方面的基本要求 1．要求掌握物理学上的电磁学理论知识、控制工程基础中的系统分析方法、电工学的电路分析理论。 2．要求掌握电工实验独立动手能力和仪器的操作能力。 3．掌握测试技术基本知识、基本技能，具备检测技术工程师的基本素质与能力，能应对生产和科研中遇到的测试系统设计以及传感器的选型、调试、数据处理等方面的问题，初步形成解决科研、生产实际问题的能力。 （三）实施说明 本课程是一门技术基础课，研究对象为机械工程中常见动态机械参数，主要讲授有关动态测试与信号分析处理的基本理论方法；测试装置的工作原理、选择与使用。为后续专业课、选修课有关动态量的实验研究打基础，并直接应用于生产实践、科学研究与日常生活有关振动噪声、力、温度等参量的测试中。 1．从进行动态测试工作所必备的基本知识出发，学生学完本课程后应具备下列几方面的知识： （1）掌握信号的时域和频域的描述方法，重点阐述建立明确的频谱概念，掌握信号强度的表达式、频谱分析和相关分析的基本原理和方法，了解功率谱密度函数及应用和数字信号分析的一些基本概念。明白波形图、频谱图的含义，具备从示波器、频谱分析仪中读取解读测量信息的能力。 （2）测试装置的基本特性部分:掌握系统传递函数、频响函数以及一、二阶系统的静动态特性的描述及测试方法，掌握测试装置的基本特性评价方法和不失真条件，并能正确运用于测试装置分析和选择。
机械工程测试技术期末考试试题A
机械工程测试技术期末 考试试题A Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】
《机械工程测试技术基础》课程试题A 一、填空题（20分，每空1分） 1.测试技术是测量和实验技术的统称。工程测量可分为_____和_____ 。 2.测量结果与_____ 之差称为_____ 。 3.将电桥接成差动方式习以提高_____ ，改善非线性，进行_____ 补偿。 4.为了_____温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在 _____。 5．调幅信号由载波的_____携带信号的信息，而调频信号则由载波的_____ 携带信号的信息。 6．绘制周期信号()x t 的单边频谱图，依据的数学表达式是 _____，而双边频谱图的依据数学表达式是 _____。 7．信号的有效值又称为_____，有效值的平方称为_____，它描述测试信号的强度(信号的平均功率)。 8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是_____，后者频谱特点是_____。 9.为了求取测试装置本身的动态特性，常用的实验方法是_____和_____。 10.连续信号()x t 与0()t t δ-进行卷积其结果是：0()()x t t t δ*-= _____。其几何意义是_____。 二、选择题（20分，每题2分） 1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将( )。 A ．增大 B ．减少 C.不变 D.变化不定 2．调制可以看成是调制信号与载波信号( )。 A 相乘 B ．相加 C ．相减 D.相除 3．描述周期信号的数学工具是( )。 A ．相关函数 B ．拉氏变换 C ．傅氏变换 D.傅氏级数 4．下列函数表达式中，( )是周期信号。 A ． 5cos100()00t t x t t π?≥?=??
机械工程测试技术复习题(有答案)
一，简答题 1?什么叫测试系统的频率响应函数？它和系统的传递函数有何关系？答：测试装置输出信号的傅里叶变换和输入信号的傅里叶变换之比称为装置的频率响应函数，若在系统中的传递函数 H（s）已知的情况下，令H（s）中的s=jw便可求得频率响应函数。 2. 测试装置的静态特性和动态特性各包括那些？答：静态特性：（1）线性度，（2）灵敏度，（3）回程误差，（4）分辨率，（5）零点漂移和灵敏度漂移。动态特性：（1）传递函数，（2）频率响应函数，（3）脉冲响应函数，（4）环节的串联和并联。 3. 在什么信号作用下，系统输出的拉斯变换就是系统的传递函数。答：在单位脉冲信号作用下，（单位脉冲函数3（t） =1）。 4. 为什么电感式传感器一般都米用差动形式？答：差动式电感器具有高精度、线性范围大、稳定性好和使用方便的特点。 5. 测试装置实现不失真测试的条件是什么？答：幅频和相频分别满足 A（w）=A 0=常数，①（w） =-t o w ; 6. 对于有时延t o的S函数（t-t °）,它与连续函数f （t）乘积的积分 （t 1 ）f（t）dt将是什么？答：对于有时延t o的S函数（t-t o），它与连续函数f （t ）0 乘积只有在t=t 0时刻不等于零，而等于强度为f （t o）的S函数，在（- X，+X）区间中积分则（t Gf（t）dt= （t o）f（t）dt=f （ t o） 8. 巴塞伐尔定即的物理意义是什么？在时域中计算总的 信息量等于在频域中计算总的信息量。 9?试说明动态电阻应变仪除需电阻平衡外，还需电容平衡的原因？答：由于 纯电阻交流电桥即使各桥臂均为电阻，但由于导线间存在分布电容，相当于在各桥臂上并联了一个电容，因此，除了有电阻平衡外，必须有电容平衡。 10.说明测量装置的幅频特性A（CD ）和相频特性?（CD ）的物理意义。答：测量装置的幅频特性A（D ）是指定常线性系统在简谐信号的激励下，其稳态输出信号和输入信号的幅值比。相频特性是指稳态输出对输入的相位差。11.差动型变磁阻式电感传感器在使用时，常把两个线圈接在一个电桥中，这样做有什么优点？答：这样做使得灵敏度和线性度都提高。 12. 用一阶系统作测量装置，为了获得较佳的工作性能，对其时间常数T应提出什么要求？指出一种测量一阶系统的时间常数T的方式。答：时间常数T 应越小越好，测量方法：频率响应法、阶跃响应法。 13. 线性系统有哪些主要特性（最少指出3个）？答：（1）叠加性，（2）比例性，（3）微分性，（4）积分性，（5）频率保持性。 14. 对于有时延t o的S函数（t t o），它与连续函数f （t）乘积的积分 （t t0）f（t）dt将是什么？答：对于有时延t o的S函数（t t o）,它与连续函数f （t ）的积分只有在t=-t 0时不等于零，而等于强度f （-t 0）的函数，在（- X，+X）区间内， 15. 一阶、二阶测试系统的动态特性是什么？答：一阶系统特性：（1）当激励频
机械工程测试技术_期末考试试题A
《机械工程测试技术基础》课程试题A 一、填空题（20分，每空1分） 1.测试技术是测量和实验技术的统称。工程测量可分为静态测量和动态测量。 2.测量结果与被测真值之差称为绝对误差。 3.将电桥接成差动方式习以提高灵敏度，改善非线性，进行温度补偿。 4.为了补偿温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在相邻。 5．调幅信号由载波的幅值携带信号的信息，而调频信号则由载波的频率携带信号的信息。 6．绘制周期信号()x t 的单边频谱图，依据的数学表达式是傅式三角级数的各项系数，而双边频谱图的依据数学表达式是傅式复指数级数中的各项级数。 7．信号的有效值又称为均方根值，有效值的平方称为均方值，它描述测试信号的强度(信号的平均功率)。 8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是离散的，后者频谱特点是连续的。 9.为了求取测试装置本身的动态特性，常用的实验方法是频率响应法和阶跃响应法。 10.连续信号()x t 与0()t t δ-进行卷积其结果是：0()()x t t t δ*-= X(t-t0)。其几何意义是把原函数图像平移至t0的位置处。 二、选择题（20分，每题2分） 1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将(C)。 A ．增大 B ．减少 C.不变 D.变化不定 2．调制可以看成是调制信号与载波信号(A)。 A 相乘 B ．相加 C ．相减 D.相除 3．描述周期信号的数学工具是(D)。 A ．相关函数 B ．拉氏变换 C ．傅氏变换 D.傅氏级数 4．下列函数表达式中，(C)是周期信号。 A ．5cos100()00t t x t t π?≥?=??
机械工程测试技术_课后作业
第一次作业 1、P126 3-3 试举出你所熟悉的5种传感器，并说明它们的变换原理。 2、下图是使用三根引线引入应变片，从而消除引线的影响。分析原理。 解： 3、讨论下图电路采用差动结构后如何： 改善系统的线性；减轻温度等干扰的影响；提高检测系统的灵敏度。 r e应变带来的电阻变化
r t温度带来的电阻变化 解： 第二次作业 1、举例说明传感器采用差动式结构的优点。 解：要举例说明 2、试述电涡流传感器的工作原理。说明如何使用相敏检波电路进行检测及使用相敏检波的优缺点。 解：电涡流传感器是利用电涡流效应原理，将位移等非电量转换为阻抗的变化（或电感的变化，或Q值的变化），从而进行非电量电测的。一个通有交变电流的线圈，由于电流的变化，在线圈周围就产生一个交变磁场H1，当被测导体置于该磁场范围之内，被测导体内便产生
电涡流，电涡流也将产生一个新磁场H2，H2与H1方向相反，因而抵消部分原磁场，从而导致线圈的电感量、阻抗和品质因数发生改变。 3、电容传感器有哪些优缺点？ 答： 电容式传感器的优点： （1）输入能量小而灵敏度高 （2）精度高达0.01%。 （3）动态特性好，适合测量动态参数。 （4）能量损耗小。 （5）结构简单，环境适应性好（高温、辐射等） 缺点：电缆分布电容影响大，集成电路、双屏蔽传输电缆等——降低分布电容的影响。 第三次作业 1、什么是压电效应？什么是逆压电效应？ 答：某些物质，如石英，受到外力作用时，不仅几何尺寸会发生变化，而且内部会被极化，表面产生电荷；当外力去掉时，又重新回到原来的状态，这种现象称为压电效应。 压电效应是可逆的，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应。 2、什么是电荷放大器？它有哪些特点？ 答： 电荷放大器是一个带电容负反馈的高输入阻抗，高增益的放大器，是压电式传感器的一种专
关于机械工程测试技术的
关于机械工程测试技术的 发展及其应用领地的探索 1、引言21世纪是一个伟大的世纪，对于一个学习机械工程类的学生而言，要想在这个充满魔力的世纪里大放光彩，为祖国的繁荣发展贡献出自己的一份力量，在市场逐渐趋于饱和状态的同时能够独立创新，迎合时代的发展，这就对我们当代大学生就提出了一个空前的挑战和机遇。 2，关于我国机械制造业的现状目前，我国机械制造业远远落后于世界发达国家，特别在高技术含量，大型高效或精密、复杂的机电新产品开发方面，缺乏现代设计理论和知识的积累，实验研究和开发能力较弱，停留在引进与仿制国外同类产品阶段，大部分关键机电产品不能自主开发和独立设计，仍然需要依靠进口或引进技术。造成这种情况的重要原因之一就是缺乏掌握现代设计理论知识，具有实验研究和创新开发能力的人才 工业设备在制造过程及整机性能测试中离不开各种机械量和几何量，有些工业设备在运行中还要经常对多种物量进行检测或监视，包括位移、速度、加速度、力、力矩、功率、压力、流量、温度、硬度、密度、湿度、比重、黏度、长度、角度、形状、位置、表面粗糙度、表面波形等，这些均属于物理量。实际生产、生活和科学实验中还会遇到化学量、生物量（包括医学），而所有这一切，从信号工程的角度来看，都需要通过传感器，将其转换成电信号（近代还可以转换成光信号），而后再进行信号的传输、处理、存储、显示、控制……，
从信息的角度看，这些信号连同声音和图象信息都是信息的源头，所以传感器和检测仪表、测量仪表是信息科学技术的三部分（信息获取、信息传输、信息处理）中的重要部分 为有效控制机电一体化系统的运作提供必须的相关信息。随着人类探知领域和空间的拓展，电子信息种类日益繁多，信息传递速度日益加快，信息处理能力日益增强，相应的信息采集——传感技术也将日益发展，传感器也将无所不在。逐步在世界范围内掀起一股“检测传感器热”，各先进工业国都极为重视传感技术和传感器研究、开发和生产，检测传感器及其系统生产已成为重要的新兴行业。传感器技术包括敏感机理，敏感材料，工艺设备和计测技术四个方面约有30多种技术。随着微电子技术的发展，传感器技术发展很快，我国研发的力量尚需大量投入，特别要加强具存自主知识产权的传感器的创新开发。科研成果的转化及传感器生产产业化问题，在我国更是迫在眉睫的问题，在批量生产情况下，控制传感器产品性能（主要是稳定性、可靠性），使之合格率达到商业化产业要求，就需要有先进的制造工艺和自动化水平很高的工艺设备，因此应在开发专用工艺设备上下功夫，解决传感器生产产业化的“瓶颈”问题。在传感器的应用上，特别是新型传感器的应用上，还得大力推广，改革开放创造了市场经济条件，各种工业设备应用了先进的传感器，这扩大了传感器市场，也使我国新型传感器生产产业化有了动力。 在传感器生产产业化过程中，应该在引进国际技术和自主创新两方面都不放松。在引进国外先进技术中，可以提高自己的技术，
机械工程测试技术答案
第1章绪论 1 计量、测试、测量的概念。 2 测试系统的组成及各环节的作用，并举例说明。 第2章传感器 1 在机械式传感器中，影响线性度的主要因素是什么？可举例说明。 解答：主要因素是弹性敏感元件的蠕变、弹性后效等。 2 试举出你所熟悉的五种机械式传感器，并说明它们的变换原理。 解答：气压表、弹簧秤、双金属片温度传感器、液体温度传感器、毛发湿度计等。 3 电阻丝应变片与半导体应变片在工作原理上有何区别？各有何优缺点？应如何针对具体情况来选用？ 解答：电阻丝应变片主要利用形变效应，而半导体应变片主要利用压阻效应。 电阻丝应变片主要优点是性能稳定，现行较好；主要缺点是灵敏度低，横向效应大。 半导体应变片主要优点是灵敏度高、机械滞后小、横向效应小；主要缺点是温度稳定性差、灵敏度离散度大、非线性大。 选用时要根据测量精度要求、现场条件、灵敏度要求等来选择。 4 有一电阻应变片，其灵敏度S g＝2，R＝120。设工作时其应变为1000，问R＝？设将此应变片接成如图所示的电路，试求：1）无应变时电流表示值；2）有应变时电流表示值；3）电流表指示值相对变化量；4）试分析这个变量能否从表中读出？ 解：根据应变效应表达式R/R=S g得 R=S g R=2100010-6120=0.24 1）I1=1.5/R=1.5/120=0.0125A=12.5mA 2）I2=1.5/(R+R)=1.5/(120+0.24)0.012475A=12.475mA 3）=(I2-I1)/I1100%=0.2% 4）电流变化量太小，很难从电流表中读出。如果采用高灵敏度小量程的微安表，则量程不够，无法测量12.5mA的电流；如果采用毫安表，无法分辨0.025mA的电流变化。一般需要电桥来测量，将无应变时的灵位电流平衡掉，只取有应变时的微小输出量，并可根据需要采用放大器放大。 3-5 电感传感器（自感型）的灵敏度与哪些因素有关？要提高灵敏度可采取哪些措施？采取这些措施会带来什么样后果？
机械工程测试技术-课后作业
机械工程测试技术■课后作业第一次作业 1、P126 3-3试举出你所熟悉的5种传感器, 并说明它们的变换原理。
2、下图是使用三根引线引入应变片，从而消除引线的影响。分析原理。 RL 解:
HMX用三弓【戏述?氓桥的醫逮定后是黑定的*即樹始梟件刘 弘罠=叭（在制作时是不考电引蛛电阻的） 便用三引怨时* 血+尽 % 它_竝 + 心再左=%（耐丰尺*）- &陰+ %）￡ _ 吗凡-耳％ + 禺-&）% % —门+&±&_”1 +禺1 -卩尽十屁*凡X咼十尺）-（2瓦十&十局XR严尽）°血讥小尽） 廿f nj（Jt -耳）血反应|引钱电RL时电桥输出的吧响?电桥平输时通帚R2与肌捲近（最好 足郴等人111此可以減删引战电R1的E喇； 便用两引*tBh E e= 2% + %姙￡ = 耳民—此（2耐4&）童=用凡二耐氏~~2尽垃 ° +& ”] +&_）（2垃★ R；十R* ）（& 十尽）（2 & ★仏十RJg + 尽）巩+ R&為 叶「顶-2R*R丄废应引険电眠对电桥卷出的妙响，直系散2旳圧佃述的?用此引线电齟的嚮响费尙得到减舸. 対比灿上两武町厠2 采用丄引纯减巔r引魏电阳对灵墩度的彤*暮当扬=岛时&果量缶 忸是氏押万法申十瓏完仝涓瞭引堆业阻村灵嫩醴的礬“h升样项训百魁. 3、讨论下图电路采用差动结构后如何： 改善系统的线性；减轻温度等干扰的影响；提高检测系统的灵敏度。 r e 应变带来的电阻变化 r t温度带来的电阻变化
解 : 将诩电桥2串臂岂桥逹疔比池1 首先不巷虑匡厦变化引起旳电凰论 对于单誓电携； 考虚淳度变化岭世的电阻氐： 苛于隼督电樽！ =冬心 ° 4幕+乂?和 邛曲墓芯结构厨： 程 _________ AR _________ T 冲4疋& ■用-ZF R* ----- * -- 5 ----- - 斗R 疔比上両式可心逐氏潼衣洁问不図銭性耘灵敏度都得到了摄硏H1且法宴等共模干扰的 帮吨也漣鐵了幢轻 采用盖动皓构启; 厅尤上商式虹,采月差动结喝目.
机械工程测试技术基础课后习题答案汇总
机械工程测试技术基础第三版熊诗波 绪论 0-1 叙述我国法定计量单位的基本内容。 解答：教材P4~5，二、法定计量单位。 0-2 如何保证量值的准确和一致？ 解答：（参考教材P4~6，二、法定计量单位~五、量值的传递和计量器具检定） 1、对计量单位做出严格的定义； 2、有保存、复现和传递单位的一整套制度和设备； 3、必须保存有基准计量器具，包括国家基准、副基准、工作基准等。 3、必须按检定规程对计量器具实施检定或校准，将国家级准所复现的计量单位量值经过各级计算标准传递到工作计量器具。 0-3 何谓测量误差？通常测量误差是如何分类表示的？ 解答：（教材P8~10，八、测量误差） 0-4 请将下列诸测量结果中的绝对误差改写为相对误差。 ①1.0182544V±7.8μV ②(25.04894±0.00003)g ③(5.482±0.026)g/cm2 解答： ① ② ③ 0-5 何谓测量不确定度？国际计量局于1980年提出的建议《实验不确定度的规定建议书INC-1(1980)》的要点是什么？ 解答： (1)测量不确定度是表征被测量值的真值在所处量值范围的一个估计，亦即由于测量误差的存在而对被测量值不能肯定的程度。 (2)要点：见教材P11。 0-6为什么选用电表时，不但要考虑它的准确度，而且要考虑它的量程？为什么是用电表时应尽可能地在电表量程上限的三分之二以上使用？用量程为150V的0.5级电压表和量程为30V的1.5级电压表分别测量25V电压，请问哪一个测量准确度高？ 解答： (1)因为多数的电工仪表、热工仪表和部分无线电测量仪器是按引用误差分级的（例如，精度等级为0.2级的电表，其引用误差为0.2%），而 引用误差=绝对误差/引用值 其中的引用值一般是仪表的满度值(或量程)，所以用电表测量的结果的绝对误差大小与量程有关。量程越大，引起的绝对误差越大，所以在选用电表时，不但要考虑它的准确度，而且要考虑它的量程。
机械工程测试技术基础试题及答案
《机械工程测试技术基础》课后答案 章节测试题 第一章 信号及其描述 （一）填空题 1、 测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来 传输的。这些物理量就是 ，其中目前应用最广泛的是电信号。 2、 信号的时域描述，以 为独立变量；而信号的频域描述，以 为独立变量。 3、 周期信号的频谱具有三个特 点： ， ， 。 4、 非周期信号包括 信号和 信号。 5、 描述随机信号的时域特征参数有 、 、 。 6、 对信号的双边谱而言，实频谱（幅频谱）总是 对称，虚频谱（相频谱）总是 对 称。 （二）判断对错题（用√或×表示） 1、 各态历经随机过程一定是平稳随机过程。（ ） 2、 信号的时域描述与频域描述包含相同的信息量。（ ） 3、 非周期信号的频谱一定是连续的。（ ） 4、 非周期信号幅频谱与周期信号幅值谱的量纲一样。（ ） 5、 随机信号的频域描述为功率谱。（ ） （三）简答和计算题 1、 求正弦信号t x t x ωsin )(0=的绝对均值μ|x|和均方根值x rms 。 2、 求正弦信号)sin()(0?ω+=t x t x 的均值x μ，均方值2x ψ，和概率密度函数p(x)。 3、 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱。 4、 求被截断的余弦函数???≥<=T t T t t t x ||0 ||cos )(0ω的傅立叶变换。 5、 求指数衰减振荡信号)0,0(sin )(0≥>=-t a t e t x at ω的频谱。 第二章 测试装置的基本特性 （一）填空题 1、 某一阶系统的频率响应函数为121 )(+=ωωj j H ，输入信号2 sin )(t t x =，则输出信号)(t y 的频率为=ω ，幅值=y ，相位=φ 。 2、 试求传递函数分别为5.05.35.1+s 和222 4.141n n n s s ωωω++的两个环节串联后组成的系统的 总灵敏度。 3、 为了获得测试信号的频谱，常用的信号分析方法有 、 和 。 4、 当测试系统的输出)(t y 与输入)(t x 之间的关系为)()(00t t x A t y -=时，该系统能实现 测试。此时，系统的频率特性为=)(ωj H 。 5、 传感器的灵敏度越高，就意味着传感器所感知的 越小。 6、 一个理想的测试装置，其输入和输出之间应该具有 关系为最佳。 （二）选择题 1、 不属于测试系统的静特性。 （1）灵敏度 （2）线性度 （3）回程误差 （4）阻尼系数 2、 从时域上看，系统的输出是输入与该系统 响应的卷积。 （1）正弦 （2）阶跃 （3）脉冲 （4）斜坡
机械工程测试技术课后习题答案
机械工程测试技术课后 习题答案 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
第三章：常用传感器技术 3-1 传感器主要包括哪几部分？试举例说明。 传感器一般由敏感元件、转换元件、基本转换电路三部分组成。 如图所示的气体压力传感器。其内部的膜盒就是敏感元件，它的外部与大气压力相通，内部感受被测压力p ，当p 发生变化时，引起膜盒上半部分移动，可变线圈是传感器的转换元件，它把输入的位移量转换成电感的变化。基本电路则是完成上述电感变化量接入基本转换电路，便可转换成电量输出。 3-2 请举例说明结构型传感器与物性型传感器的区别。 答：结构型传感器主要是通过传感器结构参量的变化实现信号变换的。例如，电容式传感器依靠极板间距离变化引起电容量的变化；电感式传感器依靠衔铁位移引起自感或互感的变化。 物性型传感器则是利用敏感元件材料本身物理性质的变化来实现信号变换。例如，水银温度计是利用水银的热胀冷缩性质；压电式传感器是利用石英晶体的压电效应等。 3-3 金属电阻应变片与半导体应变片在工作原理上有何区别？ 答： （1）金属电阻应变片是基于金属导体的“电阻应变效应”， 即电阻材料在外力作用下发生机械变形时，其电阻值发生变化的现象，其电阻的相对变化为()12dR R με=+； （2）半导体应变片是基于半导体材料的“压阻效应”，即电阻材料受到载荷作用而产生应力时，其电阻率发生变化的现象，其电阻的相对变化为dR d E R ρλερ == 。 3-4 有一电阻应变片（见图3-105），其灵敏度S 0=2，R =120Ω，设工作时其 应变为1000με，问ΔR =？设将此应变片接成图中所示的电路，试求：1）无应变时电流指示值；2）有应变时电流指示值；3）试分析这个变量能否从表中读出？ 解：根据应变效应表达式R /R =S g 得 R =S g R =2100010-6120=0.24 1）I 1=1.5/R =1.5/120=0.0125A=12.5mA 2）I 2=1.5/(R +R )=1.5/(120+0.24)0.012475A=12.475mA 图3-105 题3-4图
《机械工程测试技术基础》教学大纲
《机械故障诊断基础》教学大纲 课程类别：选修课(专业课) 适用专业；机械设计制造及其自动化 执行学时：24学时 一、本课程在培养计划中的作用 （一）本课程是一门专业课，研究的内容为机械系统动态信号处理与分析及以上内容在典型机械零部件运行过程中的状态分析与识别。在本课程中，培养学生利用所学知识正确分析与判断典型机械零部件运行过程中的状态的技能，并了解掌握故障诊断知识的更新及发展动向。 （二）基本要求 1 、从进行机械故障诊断所必备的基本知识与方法出发，学生学完本课程后应具备下列几方面的知识： （1）机械系统动态信号处理与分析方法 （2）转轴组件的振动特性的描述及故障分析方法。 （3）滚动轴承的振动特性的描述及故障分析方法。 （4）齿轮箱的振动特性的描述及故障分析方法。 （5）红外检测技术。 （6）润滑油样分析。 2 、本课程实践性很强，所以实验课是达到本课程教学要求和使学生经受工程技术训练必不可少的环节。开设实验应不少于6学时，重点为典型机械零部件运行过程中振动信号的测试与分析，典型故障信号的分析与故障判断。 （三）与其它课程的联系 在学习本课程之前应具有《机械工程测试技术基础》课程的知识。 讲课学时的分配： 概述 1 学时 信号分析方法及应用 3 学时 机械故障诊断依据的标准 2学时 转轴组件的振动特性描述及故障分析 2 学时 滚动轴承的振动特性的描述及故障分析 2学时
齿轮箱的振动特性的描述及故障分析 2 学时 红外检测技术 2学时 润滑油样分析 2 学时 实验 6学时 总讲课学时 22学时 考试 2 学时 二、课程内容的重点、先进性、实用性和特点 本课程属专业课，与前设课程《机械工程测试技术基础》课程衔接紧密，并直接应用于生产实践、科学研究与日常生活有关振动噪声、力、温度等参量的测试及状态判断中。 近年来，随着传感技术、电子技术、信号处理与计算机技术的突破性进展，《机械故障诊断基础》课程从理论、方法到应用领域都发生了很大的改变。要求本课程的讲授要知识面广、实践性强，结合新理论、新方法及新的使用领域，使学生了解前沿动态。 三、授课大纲 概述 课程的内容、方法。诊断信息的来源、获取，典型故障示例，学习方法。 第一章信号分析方法及应用 1、时域分析与频域分析。 2、时域与频域的转换。 3、时、频域信号中蕴涵的信息分析。 第二章机械故障诊断依据的标准 1、故障诊断的绝对判断标准 2、故障诊断的相对判断标准 3、故障诊断的类比判断标准 4、几种判断标准的选用及判断实例。 第三章转轴组件的振动特性描述及故障分析 1、转轴组件的振动机理 2、转轴组件的振动原因识别 3、现场平衡技术 第四章滚动轴承的振动特性的描述及故障分析 1、滚动轴承失效的基本形式 2、滚动轴承的振动机理 3、滚动轴承的振动监测及故障判别
机械工程测试技术试卷及答案
机械工程测试技术试卷 及答案 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-
《机械工程测试技术基础》试题1 一、 填空题（20分，每空1分） 1.测试技术是测量和实验技术的统称。工程测量可分为 静态测量 和 动态测量 。 2.测量结果与 被测真值 之差称为 测量误差 。 3.将电桥接成差动方式习以提高 ，改善非线性，进行 补偿。 4.为了 温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在 桥臂上。 5．调幅信号由载波的 携带信号的信息，而调频信号则由载波的 携带信号的信息。 6．绘制周期信号()x t 的单边频谱图，依据的数学表达式是 ，而双边频谱图的依据数学表达式是 。 7．信号的有效值又称为 ，有效值的平方称为 ，它描述测试信号的强度(信号的平均功率)。 8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是 ，后者频谱特点是 。 9.为了求取测试装置本身的动态特性，常用的实验方法是 和 。 10.连续信号()x t 与0()t t δ-进行卷积其结果是： 0()()x t t t δ*-= 。其几何意义 是 。 二、 选择题（20分，每题2分） 1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将( )。
A ．增大 B ．减少 C.不变 D.变化不定 2．调制可以看成是调制信号与载波信号( )。 A 相乘 B ．相加 C ．相减 D.相除 3．描述周期信号的数学工具是( )。 A ．相关函数 B ．拉氏变换 C ．傅氏变换 D.傅氏级数 4．下列函数表达式中，( )是周期信号。 A ．5cos100()0 t t x t t π? ≥?=? ?
机械工程测试技术-课后作业
机械工程测试技术-课后作业
第一次作业 1、P126 3-3 试举出你所熟悉的5种传感器，并说明它们的变换原理。 2、下图是使用三根引线引入应变片，从而消除引线的影响。分析原理。 解：
3、讨论下图电路采用差动结构后如何： 改善系统的线性；减轻温度等干扰的影响；提高检测系统的灵敏度。 r e →应变带来的电阻变化 r t →温度带来的电阻变化
解： 第二次作业 1、举例说明传感器采用差动式结构的优点。解：要举例说明
2、试述电涡流传感器的工作原理。说明如何使用相敏检波电路进行检测及使用相敏检波的优缺点。 解：电涡流传感器是利用电涡流效应原理，将位移等非电量转换为阻抗的变化（或电感的变化，或Q值的变化），从而进行非电量电测的。一个通有交变电流的线圈，由于电流的变化，在线圈周围就产生一个交变磁场H1，当被测导体置于该磁场范围之内，被测导体内便产生电涡流，电涡流也将产生一个新磁场H2， H2与H1方向相反，因而抵消部分原磁场，从而导致线圈的电感量、阻抗和品质因数发生改变。 3、电容传感器有哪些优缺点？ 答： 电容式传感器的优点： （1）输入能量小而灵敏度高
（2）精度高达0.01%。 （3）动态特性好，适合测量动态参数。 （4）能量损耗小。 （5）结构简单，环境适应性好（高温、辐射等）缺点：电缆分布电容影响大，集成电路、双屏蔽传输电缆等——降低分布电容的影响。 第三次作业 1、什么是压电效应？什么是逆压电效应？答：某些物质，如石英，受到外力作用时，不仅几何尺寸会发生变化，而且内部会被极化，表面产生电荷；当外力去掉时，又重新回到原来的状态，这种现象称为压电效应。 压电效应是可逆的，当在电介质的极化方向上施加电场，这些电介质也会发生变形，电场去掉后，电介质的变形随之消失，这种现象称为逆压电效应。 2、什么是电荷放大器？它有哪些特点？ 答：
机械工程测试技术基础试题A
一、填空题(每空1分，共10分) 1.信号可分为____ _____两大类。 2.在平稳随机过程中，若任一单个样本函数的时间平均统计特性等于该过程的集合平均统计特性，则该过程叫_________。 3.对于线性系统，若输入为x(t)=x 0e j ω t ，则其稳态输出y(t)=y e j t 00()ω?+，这个性质称为 _________。 4.已知滤波器的带宽为B ，它对阶跃响应的建立时间为Te ，则B 和Te 的关系为_______。 5.若测试系统由两个环节并联而成，且各个环节的传递函数分别为H 1(S)和H 2(S)，则该系统的传递函数为_________。 6.若采样频率过低，不满足采样定理，则被采样的离散信号的频谱会发生_______现象。 7.频率不同的两个正弦信号，其互相关函数R xy (τ)=_________。 8.若信号满足y(t)=kx(t)关系，式中k 为常数，则互相关系数ρxy (τ)=________。 9.两个时域函数乘积的傅里叶变换等于这两个函数_________。 10.图1-10所示电桥的输出为_________。 图1-10 二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号 填在题干的括号内。每小题1分，共15分) 1.描述非周期信号的数学工具是( ) A.三角函数 B.拉氏变换 C.傅氏级数 D.傅氏变换 2.时域信号x(t)二阶导数的傅里叶变换是( ) A. 1 22 ()()j f X f π B. 122()()πf X f C. (j2πf)2X(f) D. (2πf)2X(f) 3.概率密度函数是在什么域上描述随机信号的分布规律( ) A.时间域 B.频率域 C.幅值域 D.复数域 4.测试装置的传递函数H(S)的分母与( )有关。 A.输入量x(t) B.输出量y(t) C.输入点的位置 D.装置的结构 5.无论二阶系统的阻尼比ξ如何变化，当它所受的激振力频率与系统固有频率相等时，该系统的位移响应与激振力之间的相位差必为( ) A. 0° B. 90° C. 180° D.不定值 6.差动式电感传感器和差动式电容传感器具有( )的特点。 A.灵敏度提高了一倍，非线性度降低了一倍 B.灵敏度和非线性度都降低了
机械工程测试技术试卷(答案)
试 卷 《机械工程测试技术》2022至 2023 学年度第 二学期期 末 （A ）卷 班级 姓名 学号 （考生注意：答案须写在答题纸上，并注明题号，考试结束后将试卷连同答题 纸一齐交） 一、 选择题 | 1.信号是信息的（ A ） A. 载体 B. 描述 C. 形式 D. 数量表示 2.描述周期信号的数学工具是（ B ）。 A. 相关函数 B. 傅氏级数 C. 傅氏变换 D. 拉氏变换 3.瞬变信号x(t)，其频谱X(f)，则|X(f)|2表示（ B ）。 A. 信号的一个频率分量的能量 B. 信号沿频率轴的能量分布密度 C. 信号的瞬变功率 D. 信号的功率 4.不能用确定函数关系描述的信号是（ C ）。 A. 复杂的周期信号 B. 瞬变信号 C. 随机信号 D. 周期信号 5.两个函数)(1t x 和)(2t x ，把运算式 ()?∞∞--dt t x t x τ21)(称为这两个函数的 （ C ）。 ！ A. 自相关函数 B. 互相关函数 C. 卷积 D. 互谱 6.数字信号的特性是（ B ）。 A. 时间上离散、幅值上连续 B. 时间、幅值上均离散 C. 时间、幅值上都连续 D. 时间上连续、幅值上量化 7.测试装置的频响函数H(jw)是装置动态特性在（ B ）中的描述 A. 幅值域 B. 频域 C. 复频域 D. 时域 8.下列微分方程中，哪一个是线性系统的数学模型（ B ） A. 225d y dy dx t y x dt dt dt ++=+ B. 22d y dx y dt dt +=
C. 22105d y dy y x dt dt -=+ D. x dt dx y dt y d =+22 " 9.不失真测试条件中，要求幅频特性为（ B ）。 A. 线性 B. 常数 C. 是频率的函数 D. 没有要求 10.测试装置传递函数H(s)的分母与（ C ）有关 A. 输入量x(t) B.输入点的位置 C.装置结构 D.输出点的位置 11.用一阶系统作测试装置，为了获得最佳的工作性能，其时间常数τ（ A ） A. 越小越好 B. 越大越好 之间最好 D. 负值最好 12.下列传感器中哪个是基于压阻效应的（B ） A. 金属应变 B. 半导体应变片 C. 压敏电阻 D. 磁敏电阻 13.石英晶体的压电系数比压电陶瓷的（C ）。 A. 大得多 B. 相接近 C. 小得多 D. 不确定 | 14.下列传感器中，能量转换型传感器是（A ） A. 光电式 B. 应变式 C. 电容式 D. 电感式 15.调制可以看成是调制信号与载波信号 A ）。 A.相乘 B.相加 C.相减 D.相除 16.要使RC 低通滤波器的通带加宽，则RC 值应（B ）。 A. 增加 B.减少 C. 不变 D. 不确定 17.在一定条件下RC 带通滤波器实际上是低通滤波器与高通滤波器（A ）而成的。 A. 串联 B. 并联 C. 串并联 D. 叠加 18.滤波器的截止频率是其幅频特性等于（B ）时所对应的频率 A ．A0/2 B. A0/ C. A0/3 4 : 19. 调幅波是（B ） A. 载波幅值随调制信号频率而变 B. 载波幅值随调制信号幅值而变 C. 载波频率随调制信号幅值而变 D. 载波幅值随调制信号相位而变 20.数字信号处理中，采样频率fa 与被测信号中最高频率成分fh 的关系应为( B ) A. fa=fc B. fa>2fc C. fa
