基于非线性光学效应的电磁波频率转换技术研究
声学超材料
1超材料1.1概述超材料(Metamaterials)指的是一种特种复合材料或结构，通过在材料关键物理尺寸上进行有序结构设计，使其获得常规材料所不具备的超常物理性质。
超材料由自然材料制成的“积木块”(尺寸为微毫米级)构成。
这些“积木块”称为人工原子(meta-atoms)，当不同的人工原子组合在一起时，会形成单个人工原子所没有的材料属性和功能特征。
一般情况下，常规自然材料的物理属性取决于构成材料的基本单元及其结构，例如原子、分子、电子、价键、晶格等。
这些基元与显微结构之间存在关联影响。
因此，在材料设计中需要考虑多种复杂的物性因素，而这些因素的相互影响也往往限定了材料性能固有极限。
为此，超材料设计从根本上摒弃了自然原子设计所囿，利用人工构筑的几何结构单元，在不违背物理学基本定律的前提下，以期获得与自然材料迥然不同的超常物理性质的新材料。
简言之，超材料是一大类型人工设计的周期性或非周期性的微结构功能材料，具有超越天然材料属性的超常物理性能。
超材料借助人工功能基元构筑的结构设计源起于(但不限于)对自然材料微结构的模仿，从而获得为人类所希冀的负折射、热隐身、负刚度、轻质超强等天然材料所不能呈现的光、热、声、力学等奇异性能。
从这个角度讲，超材料的结构设计理念具有方法论的意义，解除了天然材料属性对创造设计的束缚。
尽管这一理念早在上个世纪就已在电磁领域初具雏形，不过直至近十年来，方才开启研发电磁波的调控，以实现负折射、完美成像、完美隐身等新颖功能。
随着先进制造技术的进步，具有更多样化、更新奇力学特性的力学超材料物理模型也相继不断展现。
尤其是当超材料的个性化独特微结构设计与3D打印制造技术形成了完美的契合之时，两者之间相互整合协同创新，正开启全面推进材料创新设计和制造的新格局。
1.2超材料类型及研究现状材料的属性，不是仅仅由一种物性决定，也不是几种晶体学特性的总和，或是一系列的微尺度晶界工程特性来决定的，而是由材料晶体结构各个单元之间的本构关系，也就是不同晶格单元之间如何组合的结构拓扑关系所决定的，而这些外在表现出来的宏观物理学的行为属性，发挥着其应有的可利用价值。
非线性光学中的激光频率转换
非线性光学中的激光频率转换激光技术是一项重要的技术领域。
激光可以用于医学、通讯、计算机、材料加工等多个领域，这得益于激光具有高亮度、高单色性和高方向性等良好的特性。
在激光应用中，经常需要对激光频率进行转换。
非线性光学中的激光频率转换技术就是一种常用的激光频率转换技术。
1. 非线性光学在介绍非线性光学中的激光频率转换技术之前，我们需要先了解什么是非线性光学。
通常情况下，光学现象是线性的，即输入光与输出光之间存在简单的比例关系。
然而，当光强度非常大时，就会出现非线性光学效应。
非线性光学效应是指在高光强下，光与介质之间的相互作用过程出现非线性特性的现象。
其中最常见的非线性光学效应包括二次谐波产生、差频产生和和频产生等。
这些效应为激光频率转换提供了基础。
2. 激光频率转换激光频率转换是指将激光光束的频率从一个波长转换到另一个波长。
激光频率转换技术非常重要，因为它可以将激光用于不同领域的应用。
激光频率转换可以分为线性和非线性两种技术。
在线性技术中，光通过线性介质时，光的频率不会发生变化。
而在非线性光学中，由于光强度很大，介质的光学特性将会随之发生变化，进而导致光频率的变化。
3. 激光和频产生激光和频产生是一种基于非线性光学效应的激光频率转换技术。
激光和频产生通常是将两个输入激光光束射入到同一介质中，由于介质的非线性特性，两束光的频率叠加，最终产生一个新的光激光光束。
激光和频产生的实现需要满足一定的条件：①两束激光需要满足能量守恒定律和动量守恒定律；②两束激光的光束直径、极化方向和相对时延等方面需要满足一些具体的条件。
激光和频产生技术广泛应用于医学、光通信、材料研究等多个领域。
例如，激光和频产生在生命科学研究中被用于荧光探针的制备，可以用于检测生物分子；在光通信中，通过激光和频产生，可以将激光频率转换到光通信所需要的波段。
4. 激光差频产生激光差频产生是指将两个输入激光光束的频率差转换为一个新的激光光束。
激光差频产生和激光和频产生相似，但它的实现条件较为严格。
实验二非线性光学效应实验
非线性光学效应实验一实验简介激光的出现导致光频波段非线性效应的发现。
非线性光学突破了传统光学中光波电场线性叠加和独立传播的局限性，揭示出介质中光波场之间的能量交换、相位关联、相互耦合、此消彼长的变化过程。
非线性效应包括激光倍频、和频、差频、光参量放大与振荡、受激散射和光学相位共轭等。
从某种意义上讲，非线性光学属于强光与物质相互作用范畴。
非线性光学深化了人们对光与物质相互作用机理的认识，丰富了激光技术的内涵，为激光单元技术研究充实了新的内容和方法，特别是在激光的频率调谐、波长变换、光束质量的提高与改善等方面，非线性光学的有关原理和方法得到了充分应用，得到了长足的进步。
本实验是学习和研究晶体非线性效应的典型实验。
实验中采用脉冲的1064nm 激光作为泵浦光，用KTP 晶体腔外倍频产生绿光之后，再加入LBO 和BBO 分别获得355nm 的和频光以及266nm 的四倍频激光输出，通过实验让学生掌握激光器的简单调试，并理解激光倍频、和频、四倍频等非线性效应。
二实验目的了解非线性效应的基本原理、非线性系数和转换效率的概念，掌握激光倍频的原理与意义，掌握腔外倍频实验的搭建与简单调试，观察倍频现象、和频现象和四倍频现象，测量并计算倍频效率。
三实验器材脉冲激光器，晶体底座，透镜和棱镜底座，聚焦透镜f1、f2，晶体KTP ，晶体LBO ，晶体BBO ，分光棱镜，观察屏，红外探片，导轨，调整架，挡光板。
四实验原理1.非线性光学基础光与物质相互作用的全过程，可分为光作用于物质引起物质极化形成极化场，以及极化场作为新的辐射源向外辐射光波的两个分过程。
原子是由原子核和核外电子构成，当频率为ω的光入射到介质后，引起介质中原子的极化，即负电中心相对正电中心发生位移r 形成电偶极矩m er=（1-1）其中e 是负电中心的电量，我们定义单位体积内原子偶极矩的总和为极化强度矢量P ，P Nm=（1-2）N 是单位体积内的原子数。
极化强度矢量和入射场的关系式为：(1)(2)2(3)3P E E E χχχ=+++ （1-3）其中(1)(2)(3),,χχχ分别称为线性极化率，二阶非线性极化率，三阶非线性极化率……。
高频电磁波与材料相互作用中的非线性光学现象研究
高频电磁波与材料相互作用中的非线性光学现象研究随着科技的迅猛发展，无线通讯技术、光纤通讯技术等高频电磁波技术得到了广泛应用。
在这些技术的背后，有一个重要的领域是非线性光学现象的研究。
非线性光学现象是指在光与介质相互作用时，光的传播不再遵循线性关系，而是出现二次谐波产生、光声效应、自聚焦等现象。
本文将从理论角度探讨高频电磁波与材料相互作用中的非线性光学现象的研究。
高频电磁波与材料相互作用的非线性光学现象主要包括光学谐振子的非线性电磁响应、非线性折射率以及非线性吸收等。
其中，光学谐振子的非线性电磁响应是研究的核心之一。
在非线性光学中，光学谐振子是一个重要的概念。
当光的频率接近材料内部谐振子的共振频率时，材料会出现明显的非线性光学响应。
这种响应与材料的结构有关，包括基态电荷配置、偶极子的共振频率等因素。
常见的光学谐振子包括电子激元、分子振动模式等。
非线性光学现象的一个重要应用是二次谐波产生。
二次谐波产生是指当一束高频电磁波作用在非线性介质上时，部分光能转化为频率为原来的2倍的光能。
这种现象常用于激光器、光纤通信等领域中的频率加倍器等器件。
此外，非线性光学现象还包括光声效应和自聚焦等现象。
光声效应是指当光束通过非线性介质时，会激发出声波，产生声波和光波之间的相互作用。
这种现象被广泛应用于光学显微镜、光学声纳等领域。
自聚焦是指在光束通过非线性介质时，由于非线性效应的作用，光束会自动聚焦形成高斯光束或光束团。
这种现象在激光聚焦、光学刻蚀等领域具有重要应用。
随着研究的深入，科学家们发现非线性光学现象与材料的特性密切相关。
例如，非线性折射率是材料的非线性光学特性之一，它决定了光波在介质中传播时的折射率随光强的变化。
非线性折射率的大小直接影响着光的传输质量和信号的调制度，因此其研究对于实际应用具有重要意义。
为了深入研究非线性光学现象，科学家们提出了一系列的理论模型。
其中，色散方程是描述光的传播中折射率随光强的变化关系的重要方程之一。

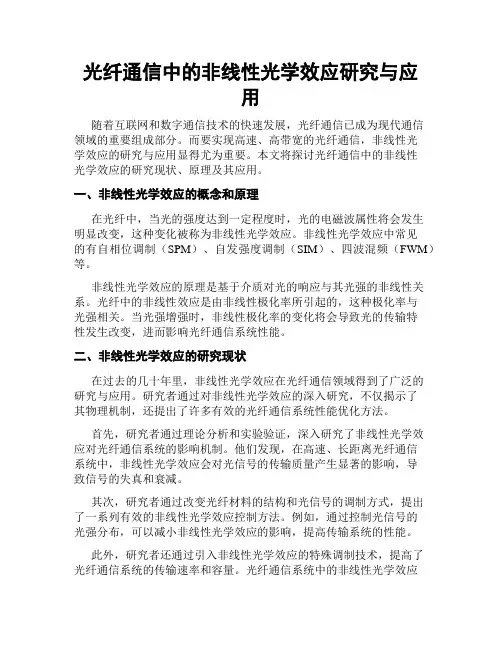

光纤通信中的非线性光学效应研究与应用
光纤通信中的非线性光学效应研究与应用随着互联网和数字通信技术的快速发展，光纤通信已成为现代通信领域的重要组成部分。
而要实现高速、高带宽的光纤通信，非线性光学效应的研究与应用显得尤为重要。
本文将探讨光纤通信中的非线性光学效应的研究现状、原理及其应用。
一、非线性光学效应的概念和原理在光纤中，当光的强度达到一定程度时，光的电磁波属性将会发生明显改变，这种变化被称为非线性光学效应。
非线性光学效应中常见的有自相位调制（SPM）、自发强度调制（SIM）、四波混频（FWM）等。
非线性光学效应的原理是基于介质对光的响应与其光强的非线性关系。
光纤中的非线性效应是由非线性极化率所引起的，这种极化率与光强相关。
当光强增强时，非线性极化率的变化将会导致光的传输特性发生改变，进而影响光纤通信系统性能。
二、非线性光学效应的研究现状在过去的几十年里，非线性光学效应在光纤通信领域得到了广泛的研究与应用。
研究者通过对非线性光学效应的深入研究，不仅揭示了其物理机制，还提出了许多有效的光纤通信系统性能优化方法。
首先，研究者通过理论分析和实验验证，深入研究了非线性光学效应对光纤通信系统的影响机制。
他们发现，在高速、长距离光纤通信系统中，非线性光学效应会对光信号的传输质量产生显著的影响，导致信号的失真和衰减。
其次，研究者通过改变光纤材料的结构和光信号的调制方式，提出了一系列有效的非线性光学效应控制方法。
例如，通过控制光信号的光强分布，可以减小非线性光学效应的影响，提高传输系统的性能。
此外，研究者还通过引入非线性光学效应的特殊调制技术，提高了光纤通信系统的传输速率和容量。
光纤通信系统中的非线性光学效应可以用于实现光的调制、调制解调器和光时钟等功能，进一步提高了系统的性能和功能。
三、非线性光学效应的应用非线性光学效应在光纤通信中有着广泛的应用前景。
以下将介绍几个非线性光学效应在光纤通信系统中的具体应用。
1. 光纤光学参量放大器光纤光学参量放大器（OPA）是利用非线性光学效应的能力而设计的一种放大器。
KTP晶体电光效应及非线性光学频率变换技术的研究
条件苛刻，对生长设备要求很高（耐高温高压的钢材，耐腐蚀的内衬），技术难度大（温压控制严格），成本高，且晶体的尺寸受反应釜的限制，这给晶体生长带来了很多的困难；２．晶体生长时在密闭的容器中进行，无法观察生长过程，不直观：３．该方法生长过程中使晶体含有一ＯＨ离子，在２．８ｐｍ波段处存在一个吸收峰，而熔剂法生长的ＫＴＰ晶体没有这一吸收峰。
但是，该方法也具有以下优点：１．该法所生长出的ＫＴＰ晶体的光学均匀性优于熔剂法生长的ＫＴＰ晶体的光学均匀性；２．水热法生长的ＫＴＰ晶体Ｚ向离子电导率比熔剂法生长的ＫＴＰ晶体低２－４个数量级，该方法生长的ＫＴＰ晶体能满足其作为电光器件时对电导率的要求。
图１．１（ａ）杜邦公司用水热法生长的ＫＴＰ样品（ｂ）水热法生长的ＫＴＰ晶体Ｚ切片示意图ａＨ“ｋｌ衲吣１ｐ‘冉＇§薄｜图１－２杜邦公司用来生长ＫＴＰ晶体的装置２、熔剂法生长ＫＴＰ晶体熔剂法（也叫助溶剂法、高温溶液法、或熔盐法）是生长晶体的～种重要方法。
它是将不同成分的化学原料按一定比例配比，将晶体原成分在远低于熔点的图ｌ－４．熔剂法生长的ＫＴＰ晶体采用熔剂法生长ＫＴＰ晶体的助熔剂一般选为磷酸钾，Ｋ离子和Ｐ离子的比率为１到３之间。
磷酸钾盐体系的优点在于ＫＴＰ晶体在其中的溶解度大；溶剂中不存在与ＫＴＰ晶体成分不同的离子，避免了其它的异种溶剂离子进入晶体而降低晶体性能的可能。
但也有一些不足之处，该溶剂由于磷酸盐的聚合会使其粘度变得较大，而且粘度随温度变化较快，这就给提高晶体生长速度和减少生长缺陷带来一定的难度。
熔剂法技术非常适合生长不一致熔融化合物，其优点在于不需要高压环境，只要在空气压力下就可以，这样生长设备简单，造价低，而且生长容器（铂金坩埚）可以做得很大，所以晶体可以长得很大（７０ｍｍＸ８０ｍｍ×３０ｍｍ或更大），其尺寸不受限制。
另外由于晶体的生长温度较低，晶体热应力很小，可以实现晶体均匀完整。
但是熔剂法生长晶体必须在均匀温度环境下和高精度的温控设备中进行，生长速度慢，生长周期相对水热法要长一些（大约ｌＯ天到２个月）［５３１。
声学超材料
1超材料1.1概述超材料(Metamaterials)指的是一种特种复合材料或结构，通过在材料关键物理尺寸上进行有序结构设计，使其获得常规材料所不具备的超常物理性质。
超材料由自然材料制成的“积木块”(尺寸为微毫米级)构成。
这些“积木块”称为人工原子(meta-atoms)，当不同的人工原子组合在一起时，会形成单个人工原子所没有的材料属性和功能特征。
一般情况下，常规自然材料的物理属性取决于构成材料的基本单元及其结构，例如原子、分子、电子、价键、晶格等。
这些基元与显微结构之间存在关联影响。
因此，在材料设计中需要考虑多种复杂的物性因素，而这些因素的相互影响也往往限定了材料性能固有极限。
为此，超材料设计从根本上摒弃了自然原子设计所囿，利用人工构筑的几何结构单元，在不违背物理学基本定律的前提下，以期获得与自然材料迥然不同的超常物理性质的新材料。
简言之，超材料是一大类型人工设计的周期性或非周期性的微结构功能材料，具有超越天然材料属性的超常物理性能。
超材料借助人工功能基元构筑的结构设计源起于(但不限于)对自然材料微结构的模仿，从而获得为人类所希冀的负折射、热隐身、负刚度、轻质超强等天然材料所不能呈现的光、热、声、力学等奇异性能。
从这个角度讲，超材料的结构设计理念具有方法论的意义，解除了天然材料属性对创造设计的束缚。
尽管这一理念早在上个世纪就已在电磁领域初具雏形，不过直至近十年来，方才开启研发电磁波的调控，以实现负折射、完美成像、完美隐身等新颖功能。
随着先进制造技术的进步，具有更多样化、更新奇力学特性的力学超材料物理模型也相继不断展现。
尤其是当超材料的个性化独特微结构设计与3D打印制造技术形成了完美的契合之时，两者之间相互整合协同创新，正开启全面推进材料创新设计和制造的新格局。
1.2超材料类型及研究现状材料的属性，不是仅仅由一种物性决定，也不是几种晶体学特性的总和，或是一系列的微尺度晶界工程特性来决定的，而是由材料晶体结构各个单元之间的本构关系，也就是不同晶格单元之间如何组合的结构拓扑关系所决定的，而这些外在表现出来的宏观物理学的行为属性，发挥着其应有的可利用价值。
非线性光频转换理论
七、小结
• 本章简单阐述了非线性光频转换的相关理论。 从光在非线性光学晶体内的传播出发，利用 麦克斯韦方程组，得出三波非线性耦合的基 本方程。然后根据三波非线性耦合的基本方 程描述光学二次谐波产生，并分析了影响二 次谐波转换效率的各个因素。为提高非线性 光频转换效率，必须使得相互作用光波达到 相位匹配，因此本章第5节给出了相位匹配的 概念。为了充分利用非线性晶体最大的非线 性系数，以及实现宽可调非线性光频转换相 干输出，本章在第6节重点分析了准相位匹配 实现光频转换，并与传统双折射相位匹配比 较，得出其具有以下优点：
• 从光波与非线性介质相互作用的经典电磁场理论出发， 在非线性过程中，对三波耦合的情况，设参与相互作 用的三波频率分别为ω1、ω2、ω3，频率ω1、ω2和ω3 必须满足能量守恒准则，即ω3＝ω1十ω2，deff为有效 非线性系数，它与介质的性质和匹配方式有关。由于 材料的色散，相速度是频率的函数，从而导致了随频 率变化的相位关系，单位长度的相位变化用相位失配 量Δk=k3-k2-k1表示，kj=ωjnj/c(j＝1，2，3)是对应折射 率为nj的光波的波矢量。nj (j＝1，2，3)是介质中各光 波的折射率。图3是周期极化晶体结构及准相位匹配 （QPM）原理示意图，箭头方向为铁电畴的自发极化 方向。相邻两片电畴的自发极化矢量方向相反，这等 价于第二片铁电畴物性张量对第一片铁电畴物性张量 而言，其坐标系统绕x轴旋转了1800，因而与奇数阶张 量相联系的电畴的物理性质，如非线性光学系数、电 光系数、压电系数等(包括所有与奇数阶张量相联系的 物性常数)，
自激光问世以来，特别是调Q和锁模激光器的出现， 使所能获得的光场强度比过去使用的普通光源的场强高出
几十万倍以上;其电场达到可和原子内部场强（约108伏/厘 米）相比拟的程度。由此而产生的电感应极化矢量P便不 再与场强E成线性关系，而必须把 P看作是E的函数P(E)。 即表现出非线性效应。与线性光学相比，其显著的不同点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于非线性光学效应的电磁波频率转换技术
研究
电磁波频率的转换技术是目前研究的一个热点问题，特别是在
通信、雷达等领域中具有广泛的应用。
目前，基于非线性光学效
应的电磁波频率转换技术已经成为研究的热门方向之一。
非线性光学效应是光在物质中传播时所特有的一种现象。
当光束穿过非线性介质时，由于光强度的改变，会使介质中的极化率
发生变化，导致光在介质中发生非线性效应，例如倍频效应、和、差频效应以及光学随频混频等现象。
利用这些非线性效应，可以
将高频率的光信号转换为低频率的信号，或者将低频率的光信号
转换为高频率的信号。
在非线性光学效应中，倍频效应是常用的一种光学效应。
倍频
效应利用二倍频的效应实现频率变换，即将一个频率为ω的光波
转换为频率为2ω的光波，实现了光波的倍频转换，常用于频率锁定、激光器频率调制等场合。
除了倍频效应，和频、差频效应和光学随频混频等效应也常用
于电磁波频率转换技术中。
和频效应将两个频率为ω1和ω2的光
波混合，得到频率为ω1+ω2的光波；差频效应将频率为ω1和ω2
的光波混合，得到频率为ω1-ω2的光波；而随频混频法则可将光
频率转换为电流频率，广泛应用于调制与检测等场合。
对于非线性光学效应的频率转换技术，可以采用三种不同的方法：单一显微结构体系方法、多显微结构体系方法和非线性光学
断层波导方法。
单一显微结构体系方法是指只采用单一显微结构体系，如晶体、玻璃、单折射体系等，通过调整光学传播中的偏振、相位差等参
数实现不同波长的频率转换。
该方法简单易行，但需要优化显微
结构体系，如控制光学通路长度、分布形态、宽度等，从而实现
更好的频率转换效果。
多显微结构体系方法是指采用多个显微结构体系，如分布式反
射镜、多模谐振腔等结构，利用它们的非线性光学相互作用效应
来实现光波的频率转换。
这种方法可以实现更高效的频率转换，
同时需要有专门的器件制作和加工工艺流程，去实现显微结构的
优化设计。
非线性光学断层波导方法是指在电波中引入非线性断层波导，
将电磁波的频率转换成为等效于非线性附加微小电荷或电流的方式。
这种方法具有非常高的频率转换效果，但需要制备、加工极
其精细的器件。
虽然这些方法都能够实现电磁波频率的转换，但它们各自的优
缺点也非常突出。
因此，实践中需要结合具体应用场景和实验条
件进行选择。
总的来说，基于非线性光学效应的电磁波频率转换技术具有广泛的应用前景和商业化价值。
对于相关领域的研究人员，对其进行深入研究和探究，将有助于推动电磁波频率转换技术的发展和应用。
