hcs301遥控发射器电路的工作原理与检修方法
遥控发射器电路的工作原理与检修方法汽车遥控防盗系统用遥控发射器由密码信号发生器、键盘输人电路、无线发射电路等组成，工作频率为256～320MHz，典型315～318MHz，．工作电源为12V（一节PG23A或一节PG27A电池供电），遥控距离为30～50m 左右。
为了便于携带，普遍采用微型钥匙扣式设计。
典型的遥控器工作原理框图见图1—4，某遥控器外型示意图见图1—5。
遥控发射器根据编码信号的不同加密方式，可以分为固定式加密方式和滚动码（跳码）加密方式两大类。
下面具体介绍一些典型电路工作原理和检修方法。
一、固定码遥控发射器电路原理虽然各厂家使用的编（解）码芯片型号不同，但遥控器的电路原理基本相同，下面介绍几种不同型号芯片的遥控器电路原理。
例1 以TWH9256为编码芯片的遥控发射器以TWH9256为编码芯片的遥控发射器电路原理见图1—6。
TWH9256的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，⑩脚接电源，⑩～⑩脚为数据输入，⑩脚为使能端（低电平有效），⑩、⑩脚为芯片时钟振荡，R6为外接振荡电阻，⑩脚为数据输出。
由S1～S4、二极管VDl～VD4、电阻R2～R5组成了按键开关阵列电路，控制编码集成电路ICI电源供给（VDD）和数据位130～D3（高电平有效）。
在平时，S1～S4处于常开状态，IC1无工作电源，数据输出端为低电平，发射管V1的基极无直流偏置，V1处于截止状态，遥控器几乎不消耗电流。
当S1～S4中任何一个按键被按下接通时，12V电源通过、按键开关接通ICI的数据输入端，并通过二极管阵列供给ICI（TWH9256）的电源端和编码地址位，IC1开始工作，从⑩脚输出串行数字编码脉冲信号，通过RI送入无线发射电路。
无线发射电路由晶体管V1、C1、C2、C3、L1、C5及印制板电感L00组成，在编码集成电路ICI的⑩脚输出的串行数字脉冲信号控制下，产生高频键控调幅无线电信号，通过印制板天线L00发射出去。
印制板电感L00既和畅、C1组成发射机的主要选频回路，又是发射机的最终负载——天线。
调整畅可以在一定范围内改变发射机的发射频率。
LEDl既和VSl组成了编码电路ICl的稳压电路，又作发射工作状态指示。
遥控器采用12V供电(一节GP23A电池)，由于静态电流很小，一节GP23A电池可以使用半年以上。
例2 以AX5326为编码芯片的遥控发射器以AX5326为编码芯片的遥控发射器电路原理见图1—7。
AX5326的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，⑩脚电源，⑩～⑩脚为数据输入，⑩脚为使能端（低电平有效），⑩、⑩脚为芯片时钟振荡，Ri为外接振荡电阻，⑩脚为数据输出。
由按键开关S1～S4、二极管VDl～VD4、电阻排R5组成按键输入矩阵电路；由LEDl、R 4组成发射状态电源指示电路；由L1、L00、V1、C1～C4、R2组成高频发射电路。
在平时，编码集成电路ICl、高频发射电路V1无电源供给，遥控器不消耗电流。
当有按键按下时，12V电源通过按键开关直接供给ICI的数据输入端，并通过二极管阵列供给ICl的电源端、编码地址位及高频发射电路，LEDl发光，作发射状态指示。
ICl通电工作后，将按键对应的数据位和编码地址位A0～A7的状态均转换成串行数字编码脉冲信号，从ICl的⑩脚输出，通过R3隔离送人无线发射电路。
在编码集成电路ICl的⑩脚输出的串行数字脉冲信号控制下，高频发射管V1开始振荡工作，产生高频键控调幅无线电信号，通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C3、C4组成发射机的主要选频网络，调整C4可以在一定范围内改变发射机的发射频率。
例3 以KCE36MT为编码芯片的遥控发射器以KCE36MT为编码芯片的遥控发射器电路原理见图1—8。
KCE36MT的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，○18脚电源，⑩～○13脚为数据输入，○14脚为使能端（低电平有效），○15、○16脚为芯片时钟振荡，R6为外接振荡电阻，○17脚为数据输出。
由按键开关S1～S4、二极管VDl～VD4、电阻R2～R5组成按键输入矩阵电路；由LEDl、R7组成发射状态电源指示电路；由L1、L00、V1、C1～C4组成高频发射电路。
在平时，编码集成电路ICI、高频发射电路无电源供给，遥控器不消耗电流。
当有按键按下时，12V电源通过按键开关直接供给ICl的数据输入端，并通过二极管阵列供给ICl的电源端、编码地址位及高频发射电路，LEDl发光，作发射状态指示。
ICl得电工作后，将按键对应的数据位和编码地址位的状态，均转换成数字编码脉冲信号，从ICl的⑩脚输出，通过R1隔离送人无线发射电路。
在编码集成电路ICl的⑩脚输出的串行数字脉冲信号控制下，高频发射管V1开始振荡工作，产生的高频键控调幅无线电信号，通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C1、C4组成发射机的主要选频网络，调整C4可以在一定范围内改变发射机的发射频率。
例4以PT2260为编码芯片的遥控发射器以PT2260为编码芯片的遥控发射器电路原理图见图1—9。
PT2260的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，○16脚为电源，⑩～○13脚为数据输入，○14脚为数据输出，○15脚为芯片时钟振荡，R1为外接振荡电阻。
由按键开关S1～S4和U1（PT2260）的⑩～○14脚组成了四个功能键输入电路；由LEDl、R2组成发射状态指示电路；由V1、L1、L00、C3等组成高频发射电路。
在平时(没有按键按下时)，U1工作在省电模式，⑩脚无信号输出(0电位)，高频发射管V1无基极偏置而截止，遥控器几乎不消耗电量。
当S1～S4任一开关被按下时，对应的数据引脚被接通高电平，U1开始工作，接通高电平的数据位和编码地址位的状态均转换成数字编码脉冲电信号，从U1的○15脚输出，通过R3隔离送人无线发射电路。
同时，U1○15脚输出的脉冲电信号会使LEDl闪亮，作发射工作状态指示。
在编码集成电路U1的○15脚输出的串行数字脉冲信号控制下，高频发射管V１开始振荡工作，产生的高频键控调幅无线电信号，通过印制板天线L00向空中辐射电磁波。
印制板电感L00和C3、C4组成发射机的主要选频网络，调整C3可以在一定范围内改变发射机的发射频率。
二、滚动码遥控发射器电路原理滚动码遥控发射器的电路组成和固定码遥控发射器基本相同，下面介绍几种常见的滚动码遥控发射器的工作原理。
例5 以RTl760N为编码芯片的遥控发射器以RTl760N为编码芯片的遥控发射器电路原理图见图1—10。
由按键开关S1～S4和U1的⑥、⑦、⑧、⑨脚组成按键输入电路，由LEDl、R6和U1的○12脚组成发射状态指示电路，由VI、B1、R1、L00、C1、C2等组成无线发射电路。
在平时（没有按键按下时），U1工作在省电模式，○11脚无信号输出（0电位），高频发射管V1无基极偏置而截止，遥控器几乎不消耗电量。
滚动码编码发生器U1内部固化了滚动码编码程序，当按键开关S1～S4其中某一个开关被按下时，代表该接口的控制信号原始代码经U1内部编码器编码加密后，通过U1的第○11脚输出，同时使U1的第○12脚变为低电平，，点亮外接LEDl，做发射状态指示，R5为U1的内部时钟外接振荡电阻。
由U1的○11脚输出的滚动码加密信号经R2送人无线发射电路。
在U1的○11脚输出的信号控制下，高频发射管VI开始振荡工作，产生高频键控调幅无线电信号，通过印制板电感L00向空中辐射电磁波。
本遥控器由于采用了声表面谐振器件B1（315MHz），发射机频率不须调整就可以达到稳定一致的所需频率。
在这里，印制版电感L00主要起发射天线的作用。
例6 以TRl300为编码芯片的遥控发射器以TRl300为编码芯片的遥控发射器电路原理图见图1—11。
由按键开关S1～S4和U1的⑨、⑩、○12、○13脚组成按键输入电路，由LEDl、R2和U1的④脚组成发射状态指示电路，由V1、L1、R3、L00、C3、C4、C5等组成无线发射电路。
在平时（没有按键按下时），U1工作在省电模式，①脚无信号输出（0电位），高频发射管V1无基极偏置而截止，遥控器几乎不消耗电量。
当按键开关S1～S4中某一个开关被按下时，代表该接口的控制信号原始代码经U1内部编码器编码加密后，通过U1的第①脚输出，经R2隔离送往高频发射电路。
同时使U1的第④脚变为低电平，点亮外接LEDl，做发射状态指示，R1、C2为U1的内部时钟外接RC振荡网络。
在U1的①脚输出的串行数字脉冲信号控制下，高频发射管V1开始振荡工作，产生的高频键控调幅无线电信号，通过印制板天线L00向空中辐射电磁波。
印制版电感L00和C3、C4组成发射机的主要选频网络，调整C3可以在一定范围内改变发射机的发射频率。
VSl为U1的供电限幅稳压管，使U1的供电电压限制在（电源电压一稳压管稳压值）6V以下。
例7 以HCS301为编码芯片的遥控发射器以HCS301为编码芯片的遥控发射器电路原理见图1—12。
该遥控器主要由滚动码发生器、按键开关输入电路、无线发射电路等组成。
在平时（没有按键按下时），ICl工作在省电模式，⑥脚无信号输出（0电位），高频发射管V1无基极偏置而截止，遥控器几乎不消耗电量。
滚动码编码发生器由ICl（HCS301）来完成，内部固化了滚动码编码程序，四个按键开关SI～S4接口中有某一个开关被按下时，代表该接口的控制信号原始代码经ICl内部编码器编码加密后，通过ICl的第⑥脚输出，送往高频发射电路。
同时ICl的⑦脚输出低电平，点亮外接LED，做发射状态指示。
由ICI的⑥脚输出的PWM信号经R2送人无线发射电路。
无线发射电路由L1、V1、R3、C2、C3、C4、C5、印制板电感L00组成，在IC1的⑥脚输出的PWM信号控制下，V1起振工作，产生高频键控调幅无线电信号，通过L00发射出去。
C3为发射机工作频率调整电容。
例8 以HCS200为编码芯片的遥控发射器以HCS200为编码芯片的遥控发射器电路原理图见图1—13。
该遥控器主要由滚动码发生器、按键开关阵列电路、无线发射电路等组成。
在平时（没有按键按下时），集成电路U1、高频发射电路V1无电源供给，此时遥控器不消耗电流。
滚动码编码发生器由U1（HCS200）来完成，内部固化了滚动码编码程序，四个按键开关S1～S4接口中，当有某一个开关被按下时，U1的对应引脚被接通高电平，同时集成电路U1、高频发射管V1的电源被接通，LED发光，作发射状态指示。
被接通高电平接口的控制信号的原始代码经U1内部编码器加密后，通过U1的第⑥脚输出，送往高频发射电路。
无线发射电路由L1、V1、R1、R4、C1～C4、C5、印制板电感L00组成，在U1的⑥脚输出的PWM信号控制下，V1起振工作，产生高频键控调幅无线电信号，通过L00发射出去。
(完整版)HCS301中文文档
HCS301 DATASHEET 中文版翻译：Nforever of WEE 1.产品特点：1.1安全性●28位可编程序列号●64位可编程加密密钥●每次发射都是唯一的●发射码长度为66位●32位滚动码●34位固定码（28位序列号+4位按键代码+2状态码）●加密密钥读取保护1.2工作范围● 3.5V~13.0V电压范围●4按键输入●可选择传输速度●自动完成编码●电压低检测可led指示●电压低检测可发送检测信号●非易失性同步数据1.3其他●与HCS300功能相同●方便的编程接口●内置EEPROM●内置时钟源和定时组件●按键输入内置下拉电阻●LED口过流保护●外接元件很少1.4典型应用●汽车RKE 系统●汽车报警系统●汽车防盗控制●遥控车库●身份认证●防盗报警系统2.产品说明：HCS301是微芯公司针对RKE系统出品的高安全性滚动码编码器。
HCS301利用高安全性KeeLoQ滚动码技术及小封装，低功耗等特点完美的解决了RKE系统的需求。
28位非线性加密算法的序列号和6位状态码组成32位滚动码从而构成66位发射码，编码的长度排除了码扫描的威胁；滚动码的唯一性让编码捕获和再发送（被捕获后再发送）变得毫无用处。
加非常安全。
使用便捷的串口就可以对其数据进行配置，加密密钥和序列号是可写不可读的，也就是说试图获取密钥完全是徒劳。
宽电压范围和4输入口使得设计者可以自由的开发多达15种功能的应用，仅需的组件就是按键和RF电路。
HCS301管脚和模块框图3.系统概述：关键术语：制造商代码——一个64位密令，对每个制造商来说是独一无二的，用来为每个发射机（编码器）提供加密密钥加密密钥——在生产过程中烧录到编码器EEPROM的独一无二的64位密钥，控制着加密算法3.1学习HCS系列产品有好几种便于解码器学习的策略。
接下来做个举例，必需提醒大家这些学习策略有些存在第三方专利权。
HCS301是专门为无钥匙进入系统、车辆安全、自动车库等设计的滚动码编码器，这意味这对这些系统来说它是既便宜又安全的。

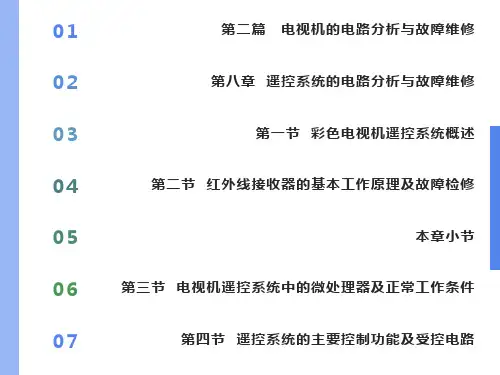

遥控系统的电路分析与故障维修
第三节 电视机遥控系统中的微处理器及正常工作的条件
三、微处理器正常工作的基本条件
HS0038 的内部电路组成及典型应用电路 HS0038 的内部电路组成如图。 主要由光电二极管、AGC 放大器、带通滤波器、控制电路、比较器、输入触发器、施密特触发器及输出级电路等组成
二、HS0038 的内部电路组成及典型应用电路
HS0038 采用 3 脚封装：① 脚为接地端；② 脚为 5 V 电源电压输入端；③ 脚为遥控脉码输出端，其输出直接加到微处理器的遥控脉码信号输入端。
⑤ 脚为 I2C BUS 串行数据输入/输出。SDA 线可进行数据双向传送。
⑥ 脚为 I2C BUS 串行时钟信号输入端。SCL 线传送主控器(微处理器)发出的时钟信号。
⑦ 脚接地，ST24C02 可进行正常的读/写操作。
⑧ 脚为电源电压 Vcc 输入端。常用 5 V，可在低压和标准工作电压下工作，电压范围为 2 ~ 5. 5 V。
第二节 红外遥控接收器的基本工作原理及故障检修
三、红外遥控发射与接收的常见故障检修
2．红外遥控发射器常见故障的处理
（1）电源供电故障
如果电源输入端的供电电压下降到 2.2 V 以下，则遥控板就不能正常工作。应及时更换新电池。
另外，电池的弹簧夹过松、夹子氧化、锈蚀造成接触不良也会影响遥控板的正常工作。
第一节 彩色电视机遥控系统概述
I2C 总线控制系统
I2C 总线接口电路 如图所示，I2C 总线上挂接了 8 个不同功能的受控集成电路，每一个受控集成电路都应有 I2C 总线标准接口，其方框结构如上图所示。
第一节 彩色电视机遥控系统概述
I2C 总线控制系统
红外线遥控发射器的结构与检修
型号、固定。
提供稳定的电源。
编码、调制、 放大、发送。
“遥控器”的故障排除：
故障：“任何按键都失灵”。
外壳 电池 按按键键 电路板
课程小结：
“遥控器”故障的一般检修步骤：
第四步 第三步 第二步 第一步
按键 晶振 红外线发光二极管 电源
课后思考： “个别按键失灵”
红外线遥控发射器的检修
1 step
结构
2 step
部件作用
故障排除
3 step
红外线遥控发射器的拆卸：
红外线遥控发射器的组装：
红外线遥控发射器的结构：
外壳
电池
电路板
按键
电路板的重要组成：
• 按键点 • 集成块 • 晶振 • 二极管
按键点
“遥控器”各部件的作用：
外壳 电池 按键 电路板
(完整版)hcs301遥控发射器电路的工作原理与检修方法
遥控发射器电路的工作原理与检修方法汽车遥控防盗系统用遥控发射器由密码信号发生器、键盘输人电路、无线发射电路等组成，工作频率为256～320MHz，典型315～318MHz，．工作电源为12V（一节PG23A或一节PG27A电池供电），遥控距离为30～50m 左右。
为了便于携带，普遍采用微型钥匙扣式设计。
典型的遥控器工作原理框图见图1—4，某遥控器外型示意图见图1—5。
遥控发射器根据编码信号的不同加密方式，可以分为固定式加密方式和滚动码（跳码）加密方式两大类。
下面具体介绍一些典型电路工作原理和检修方法。
一、固定码遥控发射器电路原理虽然各厂家使用的编（解）码芯片型号不同，但遥控器的电路原理基本相同，下面介绍几种不同型号芯片的遥控器电路原理。
例1 以TWH9256为编码芯片的遥控发射器以TWH9256为编码芯片的遥控发射器电路原理见图1—6。
TWH9256的各引脚功能如下：①～⑧脚为编码地址位，⑨脚接地，⑩脚接电源，⑩～⑩脚为数据输入，⑩脚为使能端（低电平有效），⑩、⑩脚为芯片时钟振荡，R6为外接振荡电阻，⑩脚为数据输出。
由S1～S4、二极管VDl～VD4、电阻R2～R5组成了按键开关阵列电路，控制编码集成电路ICI电源供给（VDD）和数据位130～D3（高电平有效）。
在平时，S1～S4处于常开状态，IC1无工作电源，数据输出端为低电平，发射管V1的基极无直流偏置，V1处于截止状态，遥控器几乎不消耗电流。
当S1～S4中任何一个按键被按下接通时，12V电源通过、按键开关接通ICI的数据输入端，并通过二极管阵列供给ICI（TWH9256）的电源端和编码地址位，IC1开始工作，从⑩脚输出串行数字编码脉冲信号，通过RI送入无线发射电路。
无线发射电路由晶体管V1、C1、C2、C3、L1、C5及印制板电感L00组成，在编码集成电路ICI的⑩脚输出的串行数字脉冲信号控制下，产生高频键控调幅无线电信号，通过印制板天线L00发射出去。

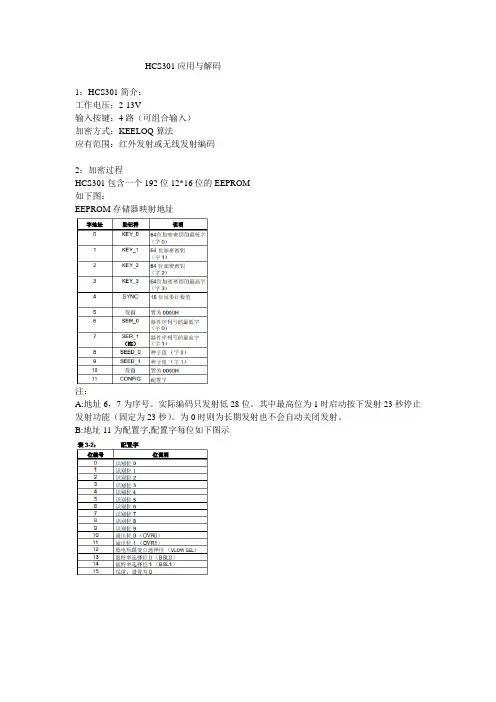

HCS301应用与解码
