电路板短路检测终极大法
电路板短路检测终极大法相信电路板修得多的朋友，一定碰到过公共电源短路的情形。
大多数情况是，当你用万用表测试电路板的某个电源电压对地之间的电阻值，显示非常之小，几十欧姆，几欧姆，零点几欧姆，甚至显示0欧姆，这可能比正常的电阻值小很多，而使用这一路电源的器件有不少，哪一个都有短路的可能，怎样快速有效的定位短路元件呢？在此深度工控详细介绍几种方法的操作手法，并分析其利弊。
首先，要判断是否真正短路。
经验不够的朋友往往在电路板某个电源电压点是否短路上纠结，因为不同电路板电源两端电阻值范围并不确定，某些板子有可能几百欧姆就短路了，而某些几个欧姆也正常，这就需要我们平常对一些电路板电源端对地电阻进行一些大致测试来建立一些感性认识了。
一般来说，大部分没有大功率CPU芯片的电路板，电源端电阻值在几百欧姆以上，芯片越多的板子，电阻值也越小。
比如集成度很高的工控主板，CPU芯片的电源端阻值就很小，甚至10%u3A9以下都正常。
当然，如果手头有相同的板子对比，就很容易判断是否有短路。
一、电源引脚割断法使用工具：斜口钳（针对插件）或热风枪（针对贴片元件）这个方法只是在极端简陋的条件下采用，依次把一个个元器件电源引脚断开，再测试电源正负之间的电阻值有没有因而变大很多，如果刚好碰到这种情况，就可以确定短路元件。
但是这个要完全凭运气，运气不好，会割断很多元件甚至到最后一个，费时费事，并且对好的元器件也有损伤。
一般不到万不得已不要采用，而且只适用于元件较少的板子。
二、电烧法使用工具：可调电源，您的玉手（天然温度感应器）这个是首推的方法，你要准备一个电压和电流可调并且有电压电流显示的电源，确定板子上的额定电源电压后（比如5V电压），在电源不接负载的情况下，将可调电源调至板子的额定电源电压，将电流旋钮调至较小位置，然后将正负极加上电路板。
通电后，因为短路，电压会被拉低，此时切勿调节电压旋钮，只需调节电流旋钮，慢慢调大电流，同时注意观察显示的电流和电压，计算电流和电压的乘积，这个乘积就是电源电路板获得的功率，当这个功率超过1W时（最多不超过2W），开始用手去摸相应的元件，摸到哪个元件特别发热（应该在60℃以上才算热，40℃以下不算），就取下这个元件，再测试一下板子电源端的对地阻值，或者测试取下电路板后的元件它的电源引脚之间的阻值，整个阻值前后有非常明显的变化，比如取下元件后电路板电阻由几欧姆变成了几百欧姆，那么就可以确定短路确由该元件引起。
判断电路短路方法口诀
判断电路短路方法口诀电路短路是一种常见的电路故障，它可以导致设备的正常运行出现中断，耗费大量的人力物力，特别是设备的维护成本会增加，甚至可能会影响未来的销售收入。
因此，在电子维修工程中，有效地识别电路短路，确定短路点以及对应的有效措施是非常重要的。
下面就总结出一套判断电路短路的口诀，以帮助电子维修工程师更好地识别电路短路，更快、更准确地定位短路点，从而减少维修成本，提高电子维修质量。
电路短路口诀：一、贴片元件短路：表面烧坏、引脚粘连、金属模块断裂。
二、引脚短路：热斑烧焦、引脚接触不良、搭错连线。
三、弱连接短路：焊锡接触不良、松动连接不稳、电阻器接触偏移。
四、组件短路：针孔短路、插脚短路、汇流极内部断开；五、线路短路：热胀冷缩断裂、基板短路、PCB线路夹持断开；六、安装短路：假焊锡短路、外部引线错误、按键接触不良。
以上就是判断电路短路的口诀，通过这套口诀可以帮助电子维修工程师正确快速地定位电路短路点，从而节省大量时间和精力，有效提高工作效率。
针对不同短路类型，还需要深入了解，学习精通典型短路的检测与维修技术。
首先，要熟悉该电路板的外观结构和原理图，以便更加清晰明了的分析该电路板的电路结构。
其次，要有效地利用测试仪器，如万用表、烙铁、探针等，发现短路之处，并从实物中定位出短路点，根据实际情况系统性地排查。
最后，要确保短路点处的焊接工艺处理质量，以减少后续维护的难度和出现同类故障的可能性。
此外，对于非常复杂的电路板，最好采用自动诊断技术。
它可以根据设备的预期行为，通过软件程序实现快速识别电路故障的位置，大大减少现场诊断维护的时间，能够准确定位出短路点和短路情况，有效降低维修成本，恢复设备正常工作，从而提高设备维修效率。
以上就是判断电路短路方法口诀的总结，电子维修工程师可以将其作为参考，从而更加可靠安全地使用电阻器、电容、二极管以及其他电子元器件，在实际电子维修工作中，更加高效、安全地诊断和处理电路短路故障。

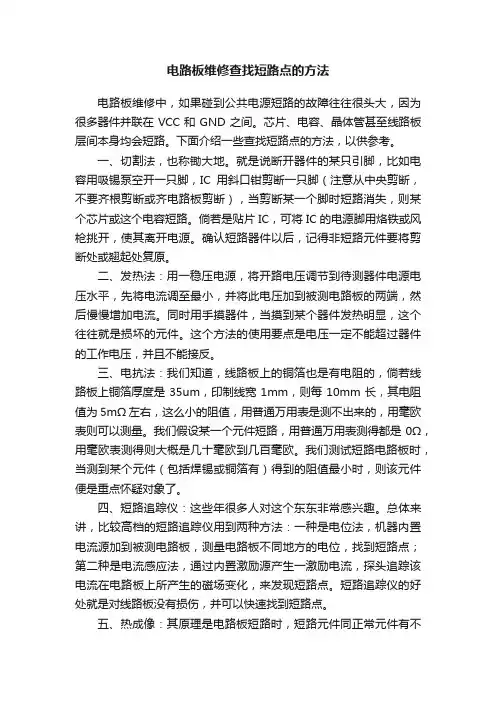

电路板维修查找短路点的方法
电路板维修查找短路点的方法电路板维修中，如果碰到公共电源短路的故障往往很头大，因为很多器件并联在VCC和GND之间。
芯片、电容、晶体管甚至线路板层间本身均会短路。
下面介绍一些查找短路点的方法，以供参考。
一、切割法，也称锄大地。
就是说断开器件的某只引脚，比如电容用吸锡泵空开一只脚，IC用斜口钳剪断一只脚（注意从中央剪断，不要齐根剪断或齐电路板剪断），当剪断某一个脚时短路消失，则某个芯片或这个电容短路。
倘若是贴片IC，可将IC的电源脚用烙铁或风枪挑开，使其离开电源。
确认短路器件以后，记得非短路元件要将剪断处或翘起处复原。
二、发热法：用一稳压电源，将开路电压调节到待测器件电源电压水平，先将电流调至最小，并将此电压加到被测电路板的两端，然后慢慢增加电流。
同时用手摸器件，当摸到某个器件发热明显，这个往往就是损坏的元件。
这个方法的使用要点是电压一定不能超过器件的工作电压，并且不能接反。
三、电抗法：我们知道，线路板上的铜箔也是有电阻的，倘若线路板上铜箔厚度是35um，印制线宽1mm，则每10mm长，其电阻值为5mΩ左右，这么小的阻值，用普通万用表是测不出来的，用毫欧表则可以测量。
我们假设某一个元件短路，用普通万用表测得都是0Ω，用毫欧表测得则大概是几十毫欧到几百毫欧。
我们测试短路电路板时，当测到某个元件（包括焊锡或铜箔有）得到的阻值最小时，则该元件便是重点怀疑对象了。
四、短路追踪仪：这些年很多人对这个东东非常感兴趣。
总体来讲，比较高档的短路追踪仪用到两种方法：一种是电位法，机器内置电流源加到被测电路板，测量电路板不同地方的电位，找到短路点；第二种是电流感应法，通过内置激励源产生一激励电流，探头追踪该电流在电路板上所产生的磁场变化，来发现短路点。
短路追踪仪的好处就是对线路板没有损伤，并可以快速找到短路点。
五、热成像：其原理是电路板短路时，短路元件同正常元件有不同温升，其红外热像图也有明显差异。
利用该方法，建立一个正常的器件库，非正常的电路板只要扫描热像图，软件会自动定位到被测短路点。
检测电路板短路方法
