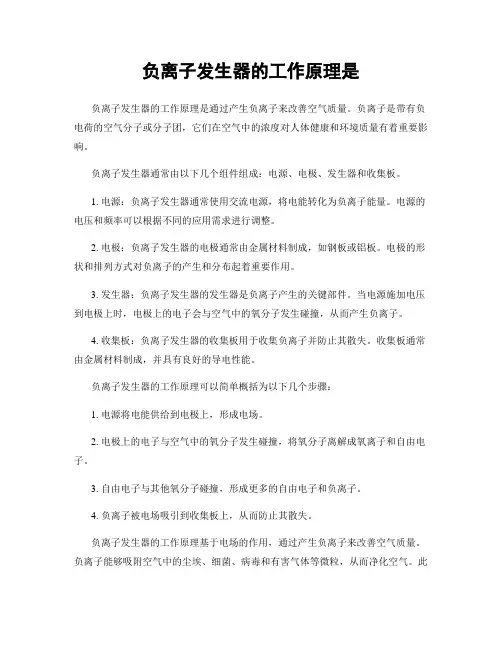

负离子发生器电路原理图

2011年04月04日 10:27 本站整理作者：本站用户评论（0）

关键字：

负离子发生器电路图

简易负离子发生器: 负离子增加，对人有催眠、止汗、镇痛、增进食欲，使人精神爽快，消除疲劳的作用。

图是负离子发生器电路图。220V交流市电经D1整流后向C3和C2充电，当C2充电至氖泡导通并触发SCR导通时，C3经SCR、B的L1放电，经B感应升压后，由D2反向整流得8kV直流高压使发生器M的分子电离而产生负离子。

调整R3的阻值可以改变触发频率和输出电压。调整时必须注意安全，更换元件需拨下电源插头

简易函数信号发生器

课程设计任务书（一）设计目的 1、掌握信号发生器的设计方法和测试技术。 2、了解单片函数发生器IC8038的工作原理和应用。 3、学会安装和调试分立元件与集成电路组成的多级电子电路小系统。（二）设计技术指标与要求 1、设计要求（1）电路能输出正弦波、方波和三角波等三种波形；（2）输出信号的频率要求可调；（3）拟定测试方案和设计步骤；（4）根据性能指标，计算元件参数，选好元件，设计电路并画出电路图；（5）在面包板上或万能板或PCB板上安装电路；（6）测量输出信号的幅度和频率；（7）撰写设计报告。 2、技术指标频率范围：100Hz~1KHz 1KHz~10KHz；输出电压：方波V P-P≤24V，三角波V P-P=6V，正弦波V P-P=1V；方波t r小于1uS。（三）设计提示 1、方案提示：（1）设计方案可先产生正弦波，然后通过整形电路将正弦波变成方波，再由积分电路将方波变成三角波；也可先产生三角波-方波，再将三角波变成正弦波。（2）也可用单片集成芯片IC8038实现，采用这种方案时要求幅度可调。 2、设计用仪器设备：示波器，交流毫伏表，数字万用表，低频信号发生器，实验面包板或万能板，智能电工实验台。 3、设计用主要器件：（1）双运放NE5532（或747）1只（或741 2只）、差分管3DG100 4个、电阻电容若干；（2）IC8038、数字电位器、电阻电容若干。 4、参考书：《电子线路设计·实验·测试》谢自美主编华中科技大学出版社《模拟电子技术基础》康华光主编高等教育出版社《模拟电子技术》胡宴如主编高等教育出版社（四）设计报告要求 1、选定设计方案； 2、拟出设计步骤，画出设计电路，分析并计算主要元件参数值； 3、列出测试数据表格； 4、调试总结，并写出设计报告。（五）设计总结与思考 1、总结信号发生器的设计和测试方法；

几种简单的函数信号发生器电路图分析

几种简单的函数信号发生器电路图分析时间：2012-01-10 15:30 作者：赛微编辑来源：赛微电子网引言随着模拟电路技术和电力电子技术发展，电路设计中对信号的精度、稳定性、抗干扰能力等要求进一步提高，电子行业中将一些功能进行集成到IC芯片供其他的厂家来使用。在电路设计中，我们除了正常的电源输入之外，还需要提供三角波、方波、正弦波、脉冲波、单次脉冲等特殊的波形来给某个电路提供输入。这种可以提供三角波、方波、正弦波、脉冲波、单次脉冲等特殊的波形的电路或者仪器（函数信号发生器的种类），我们可以称之为函数信号发生器，它对电子工程师设计的整个系统来说，发挥着重要的作用，它具有各种内置信号、自定义的任意波形和脉冲能力，能帮助您验证设计，检验新的构想，从而让整个设计更具有可靠性。本文结合几种简单的函数信号发生器电路图，并对其工作原理（函数信号发生器原理）、可以实现的功能和性能、电路特点等方面做了详细的分析，供电子发烧友参考。程控函数信号发生器电路图它主要由主控制器LPC2114、MAX038、D/A转换器以及八选一模拟开关CD4051LED显示、键盘、波段切换，波形处理和峰值检波等部分组成，研究了LPC2114通过D/A转换器实现对MAX038频就绪和占空比的调控方法，并给出

了在0.1Hz～20MHz内产生精确的正弦波、方波和三角波的方法。此外，它还具有可调范围大、精度高、信号稳定等特点，可以应用于各种电子测量和控制场合。 LPC2114主要通过D/A转换器TLC5618、DAC0832和八选一模拟开关CD4051对MAX038输出的波形、频率以及占空比进行控制。通过对A1和A0端的不同设置来选择不同的波形。当A1为高电平、A0为任意时，输出波形为正弦波;当A1、A0同时为低电平时，输出波形为方波;当A1为低电平、A0为高电平时，输出波形为三角波。 MAX038输出波形的幅值为2 V(P-P)，最大输出电流为+20 mA，输出阻抗的典型值为0.1 Ω。可直接驱动100 Ω的负载。为了得到更大的输出幅度和驱动能力，就需要对波形信号作进一步处理，下图为一个波形输出与驱动电路。

信号发生器电路的焊接与调试-电路图

一、信号发生器电路安装与调试考核评分表准考证号姓名规定时间分钟开始时间结束时间实用时间得分考核内容及要求配分评分标准扣分 1 元器件清点检查：在10分钟内对所有元器件进行检测，并将不合格元器件筛选出来进行更换，缺少的要求补发。 10 超时更换或要求补发按损坏元件扣分，扣3分/个。 2 安装电路：按装配图进行装接，要求不装错，不损坏元器件，无虚焊，漏焊和搭锡，元器件排列整齐并符合工艺要求。 30 漏装，错装或虚焊、漏焊、搭锡，扣2分/个，安装不整齐和不符合工艺要求的扣1 分/处，损坏元件扣3分/个。 3 电源电路：接通交流电源，测量交流电压和各直流电压+12V、-12V、V CC 、-5V。信号发生器电路：接通+12V、-12V、V CC 、 -5V电源。测量函数信号波形：方波、正弦波、三角波形。 20 电压测试方法不正确扣10 分，测量值有误差扣5分。 4 选择C=10uf，调节RW13、RW14、RW15，记录方波的占空比： 1、 2、 3、 10 不会用示波观察输出信号波形扣10分，调节不正确扣5分，波形记录不正确扣5分。 5 改变电容：100nf——100uf，并调节RW11，记录正弦波输出频率f： 1、 2、 3、 10 最大不失真电压测试方法不正确扣5分，测量值不准确扣5分，不会计算最大不失真功率扣5分。 6 调节RW21、RW22，记录正弦波输出Vpp： 1、 2、 3、 10 不会测试功放电路的灵敏度扣5分，不会计算电压放大倍数扣5分。 7 调节电位器RW16、RW17，记录正弦波形的失真： 1、 2、 3、 10 测量方法不正确扣5分，测量数据每处2分，不会绘制频响曲线扣5分开始时间：结束时间：实用时间：

超声波发生器的原理

超声波发生器的原理超声波发生器，通常称为超声波发生源，超声波电源。它的作用是把我们的市电（220V或380V，50或60Hz）转换成与超声波换能器相匹配的高频交流电信号。从放大电路形式，可以采用线性放大电路和开关电源电路，大功率超声波电源从转换效率方面考虑一般采用开关电源的电路形式。线性电源也有它特有的应用范围，它的优点是可以不严格要求电路匹配，允许工作频率连续快速变化。从目前超声业界的情况看，超声波主要分为自激式和它激式电源。发生器的原理是首先由信号发生器来产生一个特定频率的信号，这个信号可以是正弦信号，也可以是脉冲信号，这个特定频率就是换能器的频率，一般应用在超声波设备中的超声波频率为20KHz、25KHz、28KHz、33KHz、40KHz、60KHz；1OOKHz 或以上现在尚未大量使用。但随着以后精密清洗的不断发展。相信使用面会逐步扩大。比较完善的超声波发生器还应有反馈环节，主要提供二个方面的反馈信号：第一个是提供输出功率信号，我们知道当发生器的供电电源（电压）发生变化时。发生器的输出功率也会发生变化，这时反映在换能器上就是机械振动忽大忽小，导致清洗效果不稳定。因此需要稳定输出功率，通过功率反馈信号相应调整功率放大器，使得功率放大稳定。

第二个是提供频率跟踪信号。当换能器工作在谐振频率点时其效率最高，工作最稳定，而换能器的谐振频率点会由于装配原因和工作老化后改变，当然这种改变的频率只是漂移，变化不是很大，频率跟踪信号可以控制信号发生器，使信号发生器的频率在一定范围内跟踪换能器的谐振频率点。让发生器工作在最佳状态。当然随着现代的电子超声技术，特别是微处理器(uP)及信号处理器(DSP)的发展，发生器的功能越来越强大，但不管如何变化，其核心功能应该是如上所述的内容，只是每部分在实现时超声波技术不同而已超力超声的超声波发生器具有以下六个特点 1.面板设有输出强度条形装置，也有独特的频率和输出强度交替数字显示装置可选配； 2.设有强度可调的扫频功能，以不断改变清洗槽中的声场分布，避免工件表面的线状空化蚀刻纹路的产生，也使工件表面的污物迅速脱落，提高清洗效果； 3.设有功率调节功能，采用先进的功率调节线路，实现超声功率无级平滑调节，克服了通过调节频率来间接的调节功率这种传统方法所带来的诸多弊病； 4.具有国内独创的防共震功能，克服了传统发生器在工件表面易产生纹路而损坏工件，也避免了因因空化而击穿槽体的缺点；

超声波换能器工作原理

2、超声波换能器的工作原理 (1) 超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压电陶瓷式。电源输出到超声波发生器，再到超声波换能器，一般还要经过超声波导出、接收装置就可以产生超声波了。 (2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆，其特征在于它还包括阵列接收器，它由引出电缆、换能器、金属圆环、橡胶垫圈组成。 (3) 超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动 ?超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率(即超声波)再传递出去，面它自身消耗很少的一部分功率。超声波换能器的种类：可分为压电换能器、夹心换能器、柱型换能器、倒喇叭型换能器等等。 40kHZ 超声波发射/接收电路综述 40kHZ 超声波发射电路 ⑴ 10kHz 因声波发射器］1 ) 40kHZ 超声波发射电路之一，由 F1~F3三门振荡器在F3的输出为40kHZ 方波，工作频率主要由C1、R1和RP 决定，用RP 可调电阻来调节频率。 F3的输出激励换能器 T40-16 的一端和反向器 F4, F4输出激励换能器 T40-16的另一端，因此，加入 F4使激励电压提高了一倍。电容 C3、C2平衡F3和F4的输出，使波形稳定。电路中反向器 F1~F4用CC4069 六反向器中的四个反向器，剩余两个不用(输入端应接地)。电源用 9V 叠层电池。测量F3 输出频率应为40kHZ ± 2kHZ 否则应调节 RR 发射超声波信号大于 8m 。 40kHZ 超声波发射电路 ⑵ 1615? F 100 — ^500 T40-16

函数信号发生器的设计与制作

函数信号发生器的设计、和装配实习一．设计制作要求：掌握方波一三角波一正弦波函数发生器的设计方法和测试技术。学会由分立器件和集成电路组成的多级电子电路小系统的布线方法。掌握安装、焊接和调试电路的技能。掌握在装配过程中可能发生的故障进行维修的基本方法。二．方波一三角波一正弦波函数发生器设计要求函数发生器能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形。其电路中使用的器件可以是分立器件，也可以是集成电路(如单片集成电路函数发生器ICL8038)。本次电子工艺实习，主要介绍由集成运算放大器和晶体管差分放大器组成的方波一三角波一正弦波函数信号发生器的设计和制作方法。产生正弦波、方波、三角波的方案有多种： 1：如先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波。 2：先产生三角波一方波，再将三角波变成正弦波或将方波变成正弦波。 3 3：本次电路设计，则采用的图1函数发生器组成框图是先产生方波一三角波，再将三角波变换成正弦波的电路设计方法。此钟方法的电路组成框图。如图1所示：可见，它主要由：电压比较器、积分器和差分放大器等三部分构成。为了使大家能较快地进入设计和制做状态，节省时间，在此，重新复习电压比较器、积分器和差分放大器的基本构成和工作原理：，并判所谓比较器，是一种用来比较输入信号v1和参考电压V REF 断出其中哪个大，在输出端显示出比较结果的电路。在《电子技术基础》一书的9.4—非正弦波信号产生电路的9.4.1中，专门讲述了： A：单门限电压比较器、B：过零比较器 C：迟滞比较器的电路结构和工作原理。一、单门限电压比较器所谓单门限电压比较器，是指比较器的输入端只有一个门限电压。

DDS信号发生器电路设计

1. 信号产生部分 1.1 频率控制字输入模块 library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; entity ddsinput is port(a,b,c,clk,clr:in std_logic; q1,q2,q3,q4,q5:buffer unsigned(3 downto 0)); end ddsinput; architecture a of ddsinput is signal q:std_logic_vector(2 downto 0); begin q<=c&b&a; process(cp,q,clr) begin if clr='1'then q1<="0000";q2<="0000";q3<="0000";q4<="0000";q5<="0000"; elsif clk 'event and clk='1'then

DDS信号信号发生器电路设计 case q is when"001"=>q1<=q1+1; when"010"=>q2<=q2+1; when"011"=>q3<=q3+1; when"100"=>q4<=q4+1; when"101"=>q5<=q5+1; when others=>NULL; end case; end if; end process; end a; 1.2 相位累加器模块 library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; entity xiangwei is port(m:in std_logic_vector(19 downto 0); clk,clr:in std_logic; data:out std_logic_vector(23 downto 0)); end xiangwei; architecture a of xiangwei is signal q:std_logic_vector(23 downto 0); begin process(clr,clk,m,q) begin if clr='1'then q<="000000000000000000000000"; elsif (clk'event and clk='1')then q<=q+m; end if; data<=q; end process; end a;

信号发生器的基本原理

信号发生器的基本原理- 信号发生器使用攻略信号发生器的基本原理现代信号发生器的结构非常复杂，与早期的简易信号发生器天差地别，但总体基本结构功能单元还是类似的。信号发生器的主要部件有频率产生单元、调制单元、缓冲放大单元、衰减输出单元、显示单元、控制单元。早期的信号发生器都采用模拟电路，现代信号发生器越来越多地使用数字电路或单片机控制，内部电路结构上有了很大的变化。频率产生单元是信号发生器的基础和核心。早期的高频信号发生器采用模拟电路LC振荡器，低频信号发生器则较多采用文氏电桥振荡器和RC移相振荡器。由于早期没有频率合成技术，所以上述LC、RC振荡器优点是结构简单，可以产生连续变化的频率，缺点是频率稳定度不够高。早期产品为了提高信号发生器频率稳定度，在可变电容的精密调节方面下了很多功夫，不少产品都设计了精密的传动机构和指示机构，所以很多早期的高级信号发生器体积大、重量重。后来，人们发现采用石英晶体构成振荡电路，产生的频率稳定，但是石英晶体的频率是固定的，在没有频率合成的技术条件下，只能做成固定频率信号发生器。之后也出现过压控振荡器，虽然频率稳定度比LC振荡器好些，但依然不够理想，不过压控振荡器摆脱了LC振荡器的机械结构，可以大大缩减仪器的体积，同时电路不太复杂，成本也不高。现在一些低端的函数信号发生器依然采用这种方式。随着PLL锁相环频率合成器电路的兴起，高档信号发生器纷纷采用频率合成技术，其优点是频率输出稳定（频率合成器的参考基准频率由石英晶体产生），频率可以步进调节，频率显示机构可以用数字化显示或者直接设置。早期的高精度信号发生器为了得到较小的频率步进，将锁相环做得非常复杂，成本很高，体积和重量都很大。目前的中高端信号发生器采用了更先进的DDS频率直接合成技术，具有频率输出稳定度高、频率合成范围宽、信号频谱纯净度高等优点。由于DDS芯片高度集成化，所以信号发生器的体积很小。信号发生器的工作频率范围、频率稳定度、频率设置精度、相位噪声、信号频谱纯度都与频率产生单元有关，也是信号发生器性能的重要指标。信号发生器的一大特性就是可以操控仪器输出信号的幅度，信号通过特定组合衰减量的衰减器达到预定的输出幅度。早期的衰减器是机械式的，通过刻度来读取衰减量或输出幅度。现代中高档信号发生器的衰减器单元由单片机控制继电器来切换，向电子芯片化过渡，衰减单元的衰减步进量不断缩小，精度相应提高。大频率范围的高精度衰减器和高精度信号输出属于高科技技术，这也是国内很少有企业能制造高端信号发生器的原因之一。信号发生器的信号输出范围和输出电平的精度和准确度也是标志信号发生器性能的重要指标。

超声波发生器说明书(1)

HKD-1027超声波一、性能简介：本电源是采用全数字设计的多功能、高性能、高可靠性的超声波专用功率源。（一）采用微电脑控制和数字频率合成技术，频率自动跟踪。（二）数字式超声功率连续可调，使用更灵活，功率更强，工作更稳定。（三）具有完善的保护功能：过热保护、过流保护和过压保护。（四）四位数码管显示频率、电流、工作状态和定时直观清晰。（五）提供远程外控接口，方便与其它控制设备的连接。（六）扫频速度和扫频宽度数字化调整，可变水花、声音，调试方便直观。二、主要技术指标：工作电压：220V 10% 工作频率：80KHz以下功率控制范围：0-100% 8级数控调节（功率条指示）机内过热保护：65℃ 三、面板功能说明： 1．显示窗：显示工作频率，电流大小，功率等级，工作状态及故障情况。 2．启动/停止：控制超声启动和停止[ 恢复出厂数据]。 3．扫频开关：选择正常工作状态或扫频工作状态[确认此项进入下一项]。 4．时间加：设置定时工作值（设置显示“ON/OFF”）[频率加]。 5．时间减：设置定时工作值（设置显示时间“XX.XX”）[频率减]。

6．功率加：增大输出功率（设置显示电流“XX.XA”）。 7．功率减：减小输出功率（设置显示频率“FX.XX”）。 8．电源开关：控制220V电压。注：本说明中显示内容中的“X”为数字，其它为字母。以下同。小括号（）中的功能需要与电源开关配合实现功能。中括号 [ ]中的功能需要和控制板上的工厂短路接口配合实现功能。四、使用说明： 1．“电源开关”：将机器安放在通风干燥处，接好电源和输出接头。当打开电源时显示窗口将显示产品出产序列号。然后显示“----”表示扫描显示状态控制按键。 2．“启动/停止”键功能：打开电源后如果上次关电源时是开启超声状态，那么这次开电源就会自动开启超声。如果上次关电源时是待机状态，那么这次开电源也会是待机状态，这时显示窗口显示“-OFF”，然后再按“启动/停止”，电源就会启动，并显示“FXX.X”\“XX.XA”\“-ON-”。如果已经定时，开机后会显示时间“XX.XX”。 3．“时间加、减”键功能：在待机状态可以通过“时间加、减”键调设定时间，调整完成三秒钟会自动记忆设定的时间，“时间加、减”键会根据长按时间加速。如果设定了时间那么开机后都会显示“XX.XX”。4．“功率加、减”键功能：在启动和待机状态都可以通过“功率加、减”键调整功率大小，但调整的功率必须在停止状态才可以自动记忆。如果在启动状态下调整了功率可以按一次“启动/停止”键，才会记忆调整的功率。 5．“扫频开关”键功能：在超声输出状态通过对电源输出的规律改变，使超声震动模拟冲刷效果，对带有微孔的工件具有良好的清洗效果。 6．远程控制线的使用：机器后面有一远程控制接口，主要用于自动控制设备中，通过设备中的PLC或其他设备灵活的控制超声的输出，避免频繁开关设备电源造成对设备的损害。当远程遥控口短接时，超声启动，面板上的“启动/停止”键被锁闭。当同一设备有多台受控超声电源时须用多组相互独立的开关触点。（如下图）

超声波发生器电源控制电路

超声波发生器电源控制电路信息发布时间：(2008年8月7日22:02:40 ) 发布者IP地址: 信息详细内容: 第60324篇:基于PWM大功率超声波电源的设计发布时间:2006年12月30日点击次数:120 来源:电子设计应用作者:内蒙古科技大学机械工程学院苏凤岐汪建新孙建平摘要：本文详细介绍了为驱动磁滞伸缩换能器而设计的一种频率、功率可调式大功率超声波电源,该电源采用由IGBT构成的全桥式逆变主电路,实现了逆变降压和输出电压调控。控制电路以脉宽调制电路为核心,通过给定信号和反馈信号电压的比较,获得宽度可变的脉冲信号,调节电源的输出电压,并实现对电源的闭环控制。关键词：IGBT;波形发生器;超声换能器;脉宽调制引言近年来,随着全控制型电子器件和PWM技术的迅速发展,功率超声的应用及其驱动电源的开发已成为热点研究领域之一。本文介绍的高频换能器驱动电源,采用全桥移相式串联电路拓扑,以单片脉宽调制电路为核心、IGBT功率管为功率开关器件,实现了大功率输出。它具有效率高、性能稳定、体积小、质量轻和调节方便等优点。超声波电源的设计超声波电源的组成及原理框图逆变式超声波电源主要由主电路和控制电路两部分组成,其基本原理框图如图1所示。图1超声波发生器原理框图主电路是将电能从电网传递给负载的电路,其主要作用是减小变压器体积和改善电源的动态品质。控制电路则主要为逆变主电路提供开关脉冲信号,驱动逆变主电路工作,并借助反馈电路和给定电路来实现对逆变器的闭环控制。逆变主电路逆变主电路包括输入整流滤波、逆变器和输出滤波三个主要部分,而逆变器则是其核心部件。逆变器本设计采用的逆变电路为全桥式逆变电路,其优点是：适用于大功率输出,主变压器只需一个原边绕组,通过正、反向的电压得到正、反向的磁通。因此,变压器铁芯和绕组得到最佳利用,使效率得到提高。另外,功率开关管在正常运行情况下,最大的反向电压不会超过电源电压,4个能量恢复二极管能消除一部分由漏感产生的瞬时电压,无须设置能量恢复绕组,反激能量便得到恢复利用。在全桥式逆变电路中,采用IGBT作为大功率开关器件。IGBT管构成的逆变器的电路原理图如图2所示。图2桥式变换电路图交流电经桥式整流器而获得直流电压,并经C0滤波,变成平滑的直流电压V+。该电压加在IGBT功率管Tr1、Tr2、Tr3、Tr4组成的逆变桥上。当Tr1、Tr2、Tr3、Tr4都截止时,中频变压器T 原边线圈绕组T1p两端的电压U1=0。给Tr1、Tr3触发脉冲,这两个功率管导通, Tr2、Tr4截止时, 此时中频变压器T原边线圈绕组T1p两端的电压U1=V+,流经变压器原边线圈绕组T1p的电流方向由下至上。当Tr1、Tr3截止, Tr2、Tr4导通时, 此时中频变压器T原边线圈绕组T1p两端的电压U1=-V+,变压器原边线圈绕组T1p电流的方向为由上至下。由此可见,通过Tr1、Tr3和Tr2、Tr4的交替导通和关断,也就是交替驱动Tr1、Tr3和Tr2、Tr4, 中频变压器T的二次侧即得到矩形波交流输出,实现了直流变交流的过程。T r1, Tr2、Tr3, Tr4的通断受控于电子控制电路,其每秒钟驱动IGBT的次数决定了电源的工作频率。中频变压器在逆变器部分, 中频变压器的作用是实现电压变换,功率传递以及输入、输出之间的隔离。由于中频变压器的工作频率较高,随着频率的增大,铁芯的铁损将成倍增加。为了减少其铁损需选用厚度极薄的硅钢片,这显然是很不经济的,因而选用高导磁合金材料的铁氧体磁芯。铁氧体磁芯的规格可根据输出功率及其效率来确定,则磁芯有效截面积Ae、总磁感应强度增量△B也就确定。根据公式1,可计算出中频变压器的原边绕组匝数。 (1) 其中,Np为变压器原边绕组匝数,U1为变压器绕组电压,△B为总磁感应强度增量,Ton为最大导通时间。控制电路控制电路主要由电子控制电路和驱动电路构成,而电子控制电路又包括时序控制电路和脉宽调制电路。其中,脉宽调制电路是整个超声电源控制系统的核心,它与控制系统中的其它电路都有直接联系,其主要作用是将电压给定信号和电压反馈信号进行比较放大,根据给定值与反馈值的差值,输出相应宽度的脉冲信号,以调整电源输出电压的大小。通常采用定频率调脉宽的PWM方式来达到换能器所需的各种特性控制。脉宽调制电路还有欠压、过压、过流等保护功能,封锁输出脉冲,使电源停止输出。另外,脉宽调制电路还具有软启动、死区设定等功能。脉宽调制电路本设计采用SG3525A作为电源的PWM芯片。该芯片使用简单,只需要外接少量电阻电容,即可构成所需的脉宽调制电路。如图3所示,芯片内部主要由误差放大器N1、比较器N2、振荡器、分相器和触发器等组成。图3 脉宽调制电路图给定电压Ug和反馈电压Uf分别接至误差放大器N1的同相端和反相端,N1 端的输出电压UN1接至比较器N2的反相输入端,同时,振荡器产生的三角波信号UN2,接至N2的同相输入端。误差放大器的输出与锯齿波电压在比较器中进行比较,从而在比较器的输出端输出一个随误差放大器输出电压的高低而改变脉宽的方波脉冲。再将此方波脉冲送或非门的一个输入端,或非门另三个输入端分别为触发器、振荡锯齿波、欠压

函数信号发生器的设计与实现

实验1 函数信号发生器的设计与实现姓名：_ _____ 学号：班内序号：____ 课题名称：函数信号发生器的设计摘要：采用运算放大器组成的积分电路产生比较理想的方波-三角波，根据所需振荡频率和对方波前后沿陡度、方波和三角波幅度的要求，选择运放、稳压管、限流电阻和电容。三角波-正弦波转换电路利用差分放大器传输特性曲线的非线性实现，选取合适的滑动变阻器来调节三角波的幅度和电路的对称性，同时利用隔直电容、滤波电容来改善输出正弦波的波形。关键词：方波三角波正弦波一、设计任务要求 1．基本要求：

设计制作一个函数信号发生器电路，该电路能够输出频率可调的正弦波、三角波和方波信号。 (1) 输出频率能在1-10KHz范围内连续可调，无明显失真。 (2) 方波输出电压Uopp=12V（误差小于20%），上升、下降沿小于10us。 (3) 三角波Uopp=8V（误差小于20%）。 (4) 正弦波Uopp1V，无明显失真。 2.提高要求： (1) 输出方波占空比可调范围30%-70%。 (2) 自拟（三种输出波形的峰峰值Uopp均可在1V-10V内连续可调）。二、设计思路和总体结构框图总体结构框图：设计思路：由运放构成的比较器和反相积分器组成方波-三角波发生电路，三角波输入差分放大电路，利用其传输特性曲线的非线性实现三角波-正弦波的转换，从而电路可在三个输出端分别输出方波、三角波和正弦波，达到信号发生器实验的基本要求。将输出端与地之间接入大阻值电位器，电位器的抽头处作为新的输出端，实现输出信号幅度的连续调节。利用二极管的单向导通性，将方波-三角波中间的电阻改为两个反向二极管一端相连，另一端接入电位器，抽头处输出的结构，实现占空比连续可调，达到信号发生器实验的提高要求。三、分块电路和总体电路的设计过程 1.方波-三角波产生电路电路图：

正弦波函数信号发生器

电子技术课程设计报告电子技术课程设计报告——正弦波函数信号发生器的设计作品40% 报告 20% 答辩 20% 平时 20% 总分 100% 设计题目：班级：班级学号：学生姓名：

目录一、预备知识 (1) 二、课程设计题目：正弦波函数信号发生器 (2) 三、课程设计目的及基本要求 (2) 四、设计内容提要及说明 (3) 4.1设计内容 (3) 4.2设计说明 (3) 五、原理图及原理 (8) 5.1功能模块电路原理图 (9) 5.2模块工作原理说明 (10) 六、课程设计中涉及的实验仪器和工具 (12) 七、课程设计心得体会 (12) 八、参考文献 (12)

一、预备知识函数发生器是一种在科研和生产中经常用到的基本波形生产期，现在多功能的信号发生器已经被制作成专用的集成电路，在国内生产的8038单片函数波形发生器，可以产生高精度的正弦波、方波、矩形波、锯齿波等多种信号波，这中产品和国外的lcl8038功能相同。产品的各种信号频率可以通过调节外接电阻和电容的参数进行调节，快速而准确地实现函数信号发生器提供了极大的方便。发生器是可用于测试或检修各种电子仪器设备中的低频放大器的频率特性、增益、通频带，也可用作高频信号发生器的外调制信号源。顾名思义肯定可以产生函数信号源，如一定频率的正弦波，有的可以电压输出也有的可以功率输出。下面我们用简单的例子，来说明函数信号发生器原理。 (a) 信号发生器系统主要由下面几个部分组成：主振级、主振输出调节电位器、电压放大器、输出衰减器、功率放大器、阻抗变换器(输出变压器)和指示电压表。 (b) 工作模式：当输入端输入小信号正弦波时，该信号分两路传输，其一路径回路，完成整流倍压功能，提供工作电源;另一路径电容耦合，进入一个反相器的输入端，完成信号放大功能。该放大信号经后级的门电路处理，变换成方波后经输出。输出端为可调电阻。 (c) 工作流程：首先主振级产生低频正弦振荡信号，信号则需要经过电压放大器放大，放大的倍数必须达到电压输出幅度的要求，最后通过输出衰减器来直接输出信号器实际可以输出的电压，输出电压的大小则可以用主振输出调节电位器来进行具体的调节。它一般由一片单片机进行管理，主要是为了实现下面的几种功能： (a) 控制函数发生器产生的频率; (b) 控制输出信号的波形; (c) 测量输出的频率或测量外部输入的频率并显示; (d) 测量输出信号的幅度并显示; (e) 控制输出单次脉冲。查找其他资料知：在正弦波发生器中比较器与积分器组成正反馈闭环电路，方波、三角波同时输出。电位器与要事先调整到设定值，否则电路可能会不起振。只要接线正确，接通电源后便可输出方波、三角波。微调Rp1，使三角波的输出幅度满足设计要求，调节Rp2，则输出频率在对应波段内连续可变。调整电位器及电阻，可以使传输特性曲线对称。调节电位器使三角波的输出幅度经R输出等于U值，这时输出波形应接近正弦波，调节电位器的大小可改善波形。因为运放输出级由PNP型与NPN型两种晶体管组成复合互补对称电路，输

(Proteus数电仿真)序列信号发生器电路设计

实验8 序列信号发生器电路设计一、实验目的： 1．熟悉序列信号发生器的工作原理。 2．学会序列信号发生器的设计方法。 3．熟悉掌握ＥＤＡ软件工具Proteus 的设计仿真测试应用。二、实验仪器设备：仿真计算机及软件Proteus 。 74LS161、74LS194、74LS151 三、实验原理： 1、反馈移位型序列信号发生器反馈移位型序列信号发生器的结构框图如右图所示，它由移位寄存器和组合反馈网络组成，从寄存器的某一输出端可以得到周期性的序列码。设计按一下步骤进行：（1）确定位移寄存器位数n ，并确定移位寄存器的M 个独立状态。 CP 将给定的序列码按照移位规律每 n 位一组，划分为M 个状态。若M 个状态中出现重复现象，则应增加移位寄存器的位数。用n+1位再重复上述过程，直到划分为M 个独立状态为止。（2）根据M 各不同状态列出寄存器的态序表和反馈函数表，求出反馈函数F 的表达式。（3）检查自启动性能。（4）画逻辑图。 2、计数型序列信号发生器计数型序列信号发生器和组合的结构框图如图所示。它由计数器和组合输出网络两部分组成，序列码从组合输出网络输出。设计过程分为以下两步：（1）根据序列码的长度M 设计模M （2）按计数器的状态转移关系和序列码的要求组合输出网络。由于计数器的状态设置和输出序列没有直接关系，因此这种结构对于输出序列的更改比较方便，而且还能产生多组序列码。四、计算机仿真实验内容及步骤、结果： 1、设计一个产生100111序列的反馈移位型序列信号发生器。 1、根据电路图在protuse 中搭建电路图

多功能信号发生器课程设计

《电子技术课程设计》题目：多功能信号发生器院系：电子信息工程专业：xxxxxxxx 班级：xxxxxx 学号：xxxxxxxx 姓名：xxx 指导教师：xxx 时间：xxxx-xx-xx

电子电路设计 ——多功能信号发生器目录一..课程设计的目的二课程设计任务书(包括技术指标要求) 三时间进度安排(10周~15周) a.方案选择及电路工作原理； b.单元电路设计计算、电路图及软件仿真； c.安装、调试并解决遇到的问题； d.电路性能指标测试； e.写出课程设计报告书；四、总体方案五、电路设计 (1)8038原理, LM318原理, (2)性能\特点及引脚 (3)电路设计,要说明原理 (4)振动频率及参数计算六电路调试要详细说明(电源连接情况, 怎样通电\ 先调试后调试,频率调试幅度调试波行不稳调试七收获和体会

一、课程设计的目的通过对多功能信号发生器的电路设计，掌握信号发生器的设计方法和测试技术，了解了8038的工作原理和应用，其内部组成原理，设计并制作信号发生器能够提高自己的动手能力，积累一定的操作经验。在对电路焊接的途中，对一些问题的解决能够提高自己操作能力随着集成制造技术的不断发展，多功能信号发射器已经被制作成专用的集成电路。这种集成电路适用方便，调试简单，性能稳定，不仅能产生正弦波，还可以同时产生三角波和方波。它只需要外接很少的几个元件就能实现一个多种波、波形输出的信号发生器。不仅如此，它在工作时产生频率的温度漂移小于50×10-6／℃;正弦波输出失真度小于1％,输出频率范围为0.01Hz~300kHz;方波的输出电压幅度为零到外接电源电压。因此，多功能信号发生器制作的集成电路收到了广泛的应用。二、课程设计任务书(包括技术指标要求) 任务：设计一个能产生正弦波、方波、三角波以及单脉冲信号发生器。要求： 1．输出频率为f=20Hz~5kHz的连续可调正弦波、方波和三角波。 2．输出幅度为5V的单脉冲信号。 3．输出正弦波幅度V o= 0~5V可调，波形的非线性失真系数γ≤

压电式超声波发生器原理

由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人研制上也得到了广泛的应用。下面为大家介绍超声波测距原理是什么。超声波测距原理 1、超声波发生器为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。目前较为常用的是压电式超声波发生器。 2、压电式超声波发生器原理压电式超声波发生器实际上是利用电晶体的谐振来工作的。超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。 3、超声波测距原理超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2 。这就是所谓的时间差测距法。超声波测距的原理是利用超声波在空气中的传播速度为已知，测量声波在发射后遇到障碍物反射回来的时间，根据发射和接收的时间差计算出发射点到障碍物的实际距离。由此可见，超声波测距原理与雷达原理是一样的。测距的公式表示为：L=C×T 式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为发射到接收时间数值的一半)。对于超声波测距精度要求达到1mm时，就必须把超声波传播的环境温度考虑进去。例如当温度0℃时超声波速度是332m/s, 30℃时是350m/s，温度变化引起的超声波速度变化为18m/s。若超声波在30℃的环境下以0℃的声速测量100m距离所引起的测量误差将达到5m，测量1m误差将达到5cm。

函数信号发生器的设计与制作

Xuchang Electric V ocational College 毕业论文（设计）题目：函数信号发生器的设计与制作系部：电气工程系_ 班级：12电气自动化技术姓名：张广超指导老师：郝琳完成日期：2014/5/20

毕业论文内容摘要

目录 1引言 (3) 1.1研究背景与意义 (3) 1.2研究思路与主要内容 (3) 2 方案选择 (4) 2.1方案一 (4) 2.2方案二 (4) 3基本原理 (5) 4稳压电源 (6) 4.1直流稳压电源设计思路 (6) 4.2直流稳压电源原理 (6) 4.3集成三端稳压器 (7) 5系统工作原理与分析 (8) 5.1ICL8038芯片性能特点简介 (8) 5.2ICL8038的应用 (8) 5.3ICL8038原理简介 (8) 5.4电路分析 (9) 5.5ICL8038内部原理 (10) 5.6工作原理 (11) 5.7正弦函数信号的失真度调节 (11) 5.8ICL8038的典型应用 (12) 5.9输出驱动部分 (12) 结论 (14) 致谢 (15) 参考文献 (16) 附录 (17)

1引言信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。各种波形曲线均可以用三角函数方程式来表示。能够产生多种波形，如三角波、锯齿波（含方波）、正弦波的电路被称为函数信号发生器。 1.1研究背景与意义函数信号发生器是工业生产、产品开发、科学研究等领域必备的工具，它产生的锯齿波和正弦波、矩形波、三角波是常用的基本测试信号。在示波器、电视机等仪器中，为了使电子按照一定规律运动，以利用荧光屏显示图像，常用到锯齿波信号产生器作为时基电路。例如，要在示波器荧光屏上不失真地观察到被测信号波形，要求在水平偏转线圈上加随时间线性变化的电压——锯齿波电压，使电子束沿水平方向匀速搜索荧光屏。对于三角波，方波同样有重要的作用，而函数信号发生器是指一般能自动产生方波正弦波三角波以及锯齿波阶梯波等电压波形的电路或仪器。因此，建议开发一种能产生方波、正弦波、三角波的函数信号发生器。函数信号发生器根据用途不同，有产生三种或多种波形的函数发生器，其电路中使用的器件可以是分离器件，也可以是集成器件，产生方波、正弦波、三角波的方案有多种，如先产生正弦波，根据周期性的非正弦波与正弦波所呈的某种确定的函数关系，再通过整形电路将正弦波转化为方波，经过积分电路后将其变为三角波。也可以先产生三角波-方波，再将三角波或方波转化为正弦波。随着电子技术的快速发展，新材料新器件层出不穷，开发新款式函数信号发生器，器件的可选择性大幅增加，例如 ICL8038就是一种技术上很成熟的可以产生正弦波、方波、三角波的主芯片。所以，可选择的方案多种多样，技术上是可行的[1]。 1.2研究思路与主要内容本文主要以ICL8038集成块为核心器件，制作一种函数信号发生器，制作成本较低。适合学生学习电子技术实验使用。ICL8038是一种具有多种波形输出的精密振荡集成电路，只需要个别的外部元件就能产生从几赫到几百千赫的低失真正弦波、三角波、矩形波等脉冲信号。基于ICL8038函数信号发生器主要电源供电、波形发生、输出驱动三大部分组成。电源供电部分：主要由集成三端稳压管LM7812和LM7912构成的±12V直流电压作为整个系统的供电。波形发生部分：主要由单片集成函数信号发生器ICL8038构成。通过改变接入电路的电阻或电容的大小，能够得到几赫到几百千赫不同频率的信号。输出驱动部分：主要由运放LF353构成。由于ICL8038的输出信号幅度较小，需要放大输出信号。ICL8038的输出信号经过运放LF353放大后能够得到输出幅度较大的信号[2]。

超声波焊接机的工作原理

超声波焊接机的工作原理超音波焊接机的工作原理是：是通过振荡电路振荡出高频信号由换能器转化成机械能（即频率超出人耳听觉阈的高频机械振动能），该能量通过焊头传导到塑料工件上，以每秒上几十万次的振动加上压力使塑料工件的接合面剧烈摩擦后熔化。振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。一般焊接时间小于1秒钟，所得到的焊接强度可与本体相媲美。超声波塑料焊接机可用于热塑性塑料的对焊，也用于铆焊、点焊、嵌入、切除等加工工艺。根据产品的外观来设计模具的大小、形状。超声波塑料焊接机由气压传动系统、控制系统、超声波发生器、换能器及工具头和机械装置等组成。 1、气动传动系统包括有：过滹器、减压阀、油雾器、换向器、节流阀、气缸等。工作时首先由空压机驱动冲程气缸，以带动超声换能器振动系统上下移动，动力气压在中小功率的超声波焊接中气压根据焊接需要调定。 2、控制系统控制系统由时间继电器或集成电路时间定时器组成。主要功能是：一是控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位；二是控制超声波发生器工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。整个控制系统的顺序是：电源启动一触发控制信号气压传动系统，气缸加压焊头下降并压住焊触发超声发生器工作，发射超声并保持一定焊接时间去除超声发射继续保持一定压力时间退压，焊头回升焊接结束。 3、超声波发生器（1）功率较大的超声波塑料焊接机，发生器信号采用锁相式频率自动跟踪电路，使发生器输出的频率基本上与换能器谐振频率一致。

实验1 示波器函数信号发生器的原理及使用(实验报告之实验数据表)

实验1 示波器、函数信号发生器的原理及使用【实验目的】 1. 了解示波器、函数信号发生器的工作原理。 2. 学习调节函数信号发生器产生波形及正确设置参数的方法。 3. 学习用示波器观察测量信号波形的电压参数和时间参数。 4. 通过李萨如图形学习用示波器观察两个信号之间的关系。【实验仪器】 1. 示波器DS5042型，1台。 2. 函数信号发生器DG1022型，1台。 3. 电缆线（BNC 型插头），2条。【实验内容与步骤】 1. 利用示波器观测信号的电压和频率（1）参照“实验1 示波器函数信号发生器的原理及使用（实验指导书）”相关内容，产生如图1-1所示的正余弦波形，显示在示波屏上。图1-1 函数信号发生器生成的正、余弦信号的波形学生姓名/学号指导教师上课时间第周节

（2）用示波器对图1-1中所示的正余弦波形进行测量并填写下表表1-1 正余弦信号的电压和时间参数的测量电压参数（V）时间参数峰峰值最大值最小值频率（Hz）周期（ms）正弦信号 3sin(200πt) 余弦信号 3cos(200πt) 2. 用示波器观测函数信号发生器产生的正余弦信号的李萨如图形（1）参照“实验1 示波器函数信号发生器的原理及使用（实验指导书）”相关内容，产生如图1-2所示的正余弦波形的李萨如图形，调节并正确显示在示波屏上。图1-2 正弦信号3sin(200πt)和余弦信号3cos(200πt)的李萨如图形 3. 观测相同幅值、相同频率、不同相位差条件下的两正弦信号的李萨如图形（1）在函数信号发生器CH1通道产生的正弦信号3sin(200πt)保持不变的情况下，调节函数信号发生器CH2通道产生正弦信号3sin(200πt+45o)，观测并记录两正弦信号的李萨如图形于图1-3中。（2）在函数信号发生器CH1通道产生的正弦信号3sin(200πt)保持不变的情况下，调节函数信号发生器CH2通道产生正弦信号3sin(200πt+135o)，观测并记录两正弦信号的李萨如图形于图1-3中。
