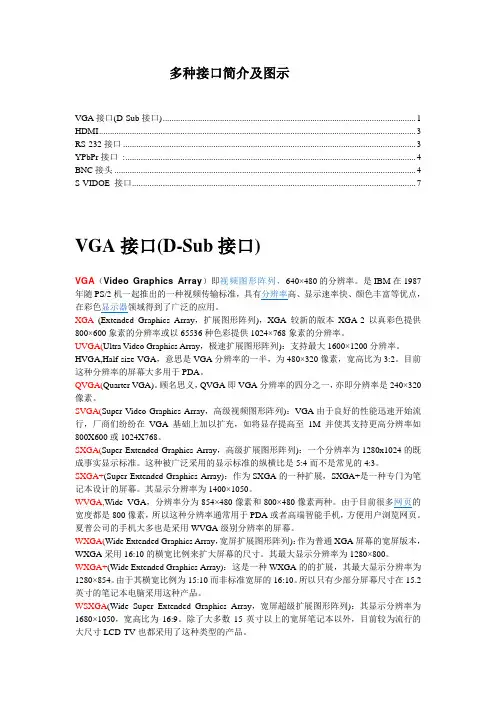

多种接口简介及图示VGA接口(D-Sub接口) (1)HDMI (3)RS-232接口 (3)YPbPr接口: (4)BNC接头 (4)S-VIDOE 接口 (7)VGA接口(D-Sub接口)VGA(Video Graphics Array)即视频图形阵列,640×480的分辨率。

是IBM在1987年随PS/2机一起推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用。

XGA (Extended Graphics Array,扩展图形阵列),XGA较新的版本XGA-2以真彩色提供800×600象素的分辨率或以65536种色彩提供1024×768象素的分辨率。

UVGA(Ultra Video Graphics Array,极速扩展图形阵列):支持最大1600×1200分辨率。

HVGA,Half-size VGA,意思是VGA分辨率的一半,为480×320像素,宽高比为3:2。

目前这种分辨率的屏幕大多用于PDA。

QVGA(Quarter VGA)。

顾名思义,QVGA即VGA分辨率的四分之一,亦即分辨率是240×320像素。

SVGA(Super Video Graphics Array,高级视频图形阵列):VGA由于良好的性能迅速开始流行,厂商们纷纷在VGA基础上加以扩充,如将显存提高至1M并使其支持更高分辨率如800X600或1024X768。

SXGA(Super Extended Graphics Array,高级扩展图形阵列):一个分辨率为1280x1024的既成事实显示标准。

这种被广泛采用的显示标准的纵横比是5:4而不是常见的4:3。

SXGA+(Super Extended Graphics Array):作为SXGA的一种扩展,SXGA+是一种专门为笔记本设计的屏幕。

其显示分辨率为1400×1050。

常用通讯接口介绍及应用

常用通讯接口介绍及应用

2015/5/6
2015/5/6
2.2 零Modem标准连接: 如果想在直接连接时,而又考虑到RS-232C的联络控制信 号,则采用零MODEM方式的标准连接方法,其通信双方信 号线安排如下顺序所演示的那样。 无Modem的标准联线(7线制)如下图所示: 从中可以看出,RS-232C接口标准定义的所有信号线都用 到了,并且是按照DTE和DCE之间信息交换协议的要求进行连 接的,只不过是把DTE自己发出的信号线送过来,当作对方 DCE发来的信号,因此,又把这种连接称为双叉环回接口。
2015/5/6
RS-232C 标准(协议)的全称是 EIA-RS-232C 标准,其中 EIA 代表美国电子工业协会,RS代表推荐标准,232是标识号, C代表RS232的最新一次修改(1969),在这之前,有RS232B、 RS232A。它规定连接电缆和机械、电气特性、信号功能及传 送过程。它适合于数据传输速率在0~20000bits/s范围内的通 信。 目前,RS232已在微机通讯接口中广泛采用,已被内置于 每一台计算机,同时也被置于从微控器到主机的多种类型的 计算机及其相连输实现 1.远距离传输 2.近距离传输
2015/5/6
1.远距离传输 由于RS232协议本身的缺点,故要实现远距离传输,需要 借助其他设备,例如调制解调器MODEM等,因此使用的信 号线较多。 下面介绍两种远距离传输方式。注意:在以下各图中, DTE信号为RS-232-C信号,DTE与计算机间的电平转换电路未 画出。
2015/5/6
2.1 无Modem 的最简连线(3线制) 下图是零MODEM方式的最简单连接(即三线连接),图 中的2号线与3号线交叉连接是因为在直连方式时,把通信双 方都当作数据终端设备看待,双方都可发也可收。在这种方 式下,通信双方的任何一方,只要请求发送RTS有效和数据 终端准备好DTR有效就能开始发送和接收。 (1)RTS与CTS互联:只要请求发送,立即得到允许 (2)DTR与DSR互联:只要本端准备好,认为本端立即可以 接收(DSR、数传机准备好)。

常用数据传输接口

常用数据传输接口

12.3 AT24C02的基础知识
❖ 具有I2C总线接口的EEPROM很多,在此就 仅介绍ATMEL公司生产的AT24C系列 EEPROM,其主要型号 AT24C01/02/04/08/16等,其对应的存储容 量分别为 128x8/256x8/512x8/1024x8/2048x8。采用 这类芯片可以解决掉电数据丢失的问题,可 以对保存的数据保持100年,并可以擦除10 万次以上。
据 ❖ 器件A终止传输
12.1.9 非应答信号规定
❖ 当主机为接收设备时,主机对最后一个字节 不应答,以向发送设备表示数据传送结束。
12.1.10 发送停止信号
•图12.1.7 I2C总线停止信号时序图
12.2 单片机模拟I2C总线通信
❖ 在单片机模拟I2C总线通信时,需要调用一些 函数构建相应的时序。这些函数有:总线初 始化、启动信号、应答信号、停止信号、写 一个字节、读一个字节。
12.1.7 应答信号规定
•图12.1.6 I2C总线应答信号时序图
12.1.8 数据传输
❖ 数据传输的过程如下: ❖ (1)假设器件A要向器件B发送信息: ❖ 器件A(主机)寻址器件B(从机) ❖ 器件A(主机—发送器)发送数据到器件B(从机—接收器
) ❖ 器件A终止传输 ❖ (2)假设器件A要读取器件B中的信息: ❖ 器件A(主机)寻址器件B(从机) ❖ 器件A(主机—接收器)从器件B(从机—发送器)接收数
12.1.2 I2C总线硬件结构图
•图12.1.1 I2C总线系统的硬件结构图
12.1.3 I2C总线通信时序
❖ I2C总线上进行一次数据通信的时序图12.1.2 所示。
•图12.1.2 I2C总线进行一次数据通信的时序图
12.1.4 数据位的有效性规定

CAN-BUS基础培训教材

CAN-BUS基础培训教材
随着诊断总线的运用,群众集团将逐渐淘汰 控制器上的K线存储器,而采用CAN线作为 诊断仪器和控制器之间的信息衔接线,我们 称之为虚拟K线。
诊断总线

仪表总线 驱动总线 舒适总线 信息总线
网关
第十二页,共41页。
当车辆运用诊断CANBUS总线结构后,解码器必需运用相对 应的新型诊断接头, 否那么无法读出相应的诊断信息。另外, 车上的诊断接口也作出了相应的改动,详细信息看如以下 (yǐxià)图表:
针脚号 1 4 5 6 7 14 15 16
对应的线束 15号线 接地(jiēdì) 接地(jiēdì) CANBUS(高〕 k线 CANBUS(低〕 L线 30号线
注:未标明的针脚号暂未运用。
第十三页,共41页。
Canbus上的信息 Canbus上的信息是以二进制方式出现的。也就是 说控制(kòngzhì)单元将信息转换成二进制, Canbus用电平来模拟二进制,接受控制 (kòngzhì)单元将电平转换成二进制数据,再将二 进制数据转换成正常数据。 例如: 控制(kòngzhì)单元B将发起机转速值信号先转换成 二进制信号(00010101),然后由发送器转换成一串 电平信号兵发送出去。 控制(kòngzhì)单元A的接纳器先读取电平信号, 转换成二进制信号(00010101),然后再解码成发 起机转速值。
开始区
优先级别区 未使用
数据区
确认区
检验区-数据量
16位冗余校验码
结束区
第十九页,共41页。
优先级确认 由于Canbus采用串行数据传递〔单根数据线)方式,假设有多 个控制器同时需求收回(shōu huí)信号,那么在总线上一定会 发作数据抵触。一切每一个数据列都有它的优先级。当有多个 控制器试图发送信息时,它们自己的接纳器为信息优先级停止 仲裁,当其他控制器发送的信息优先级高于自己控制器发送信 息时,通知自己发送器中止发送,整个控制器进入接纳形状。 在信息数据列中有11位的形状区,这11位二进制中前7位既是 发送信息的控制器标识符,同时又表示了它的优先级,即从前 往后数,前面零越多,优先级越高。然后4位那么是这个控制 器发送不同信息的编号,如发起机控制单元既要发送转速信号 ,又要发送水温等信号,那么后4位就有所不同。

各种常用的信息接口说明

各种常用的信息接口说明

各种常用的信息接口说明日常生活中,我们会接触到各种各样的接口,手机的电脑的等等,那么今天我们来看看这些接口长什么样,这些接口时干什么的以及有哪些优缺点:1.IDE接口(硬盘的一种接口)IDE接口(Integrated Drive Electronics)是电子集成驱动器,是把“硬盘控制器”与“盘体”集成在一起的硬盘驱动器接口。

把盘体与控制器集成在一起减少硬盘接口的电缆数目与长度,数据传输的可靠性得到增强,硬盘制造起来变得更容易的技术。

因此硬盘生产厂商不需要再担心自己的硬盘是否与其它厂商生产的控制器兼容。

对用户而言,硬盘安装起来也更为方便。

IDE这一接口技术从诞生至今就一直在不断发展,性能也不断地提高,其拥有的价格低廉、兼容性强的特点,为其造就了其它类型硬盘无法替代的地位。

下图:IDE接口的硬盘以及主板上的IDE接口IDE接口优点:价格低廉、兼容性强、性价比高IDE接口缺点:数据传输速度慢、线缆长度过短、连接设备少注:IDE代表着硬盘的一种类型,但在实际的应用中,人们也习惯用IDE来称呼最早出现IDE类型硬盘ATA-1,这种类型的接口随着接口技术的发展已经被淘汰了,而后发展分支出更多类型的硬盘接口,比如ATA、Ultra ATA、DMA、Ultra DMA等接口都属于IDE硬盘。

目前硬件接口已经向SATA转移,IDE接口迟早会退出舞台。

IDE接口的硬盘主板上IDE接口插槽2.SCSI接口(也是一种硬盘接口)小型计算机系统接口(英语:Small Computer System Interface; 简写:SCSI),一种用于计算机和智能设备之间(硬盘、软驱、光驱、打印机、扫描仪等)系统级接口的独立处理器标准。

是一种智能的通用接口标准,它具备与多种类型的外设进行通信。

SCSI采用ASPI(高级SCSI编程接口)的标准软件接口使驱动器和计算机内部安装的SCSI适配器进行通信。

SCSI接口广泛应用于小型机上的高速数据传输技术。

usb接口种类

usb接口种类

USB接口种类USB(通用串行总线)是一种用于在电脑和外部设备之间传输数据的标准接口。

随着技术的发展,USB接口也不断更新和演进,出现了多种不同类型的USB接口。

本文将介绍常见的USB接口种类及其特点。

USB 1.0/1.1USB 1.0 是在1996年首次发布的标准,其数据传输速率为1.5 Mbps(最高速率为12 Mbps)。

USB 1.0还支持最多127个设备的连接,并且使用了两根数据线(一个用于发送数据,一个用于接收数据)。

USB 1.1 是在USB 1.0的基础上进行了少量修改和改进。

USB 1.1与USB 1.0兼容,所以两者之间的设备是可以互相连接的。

USB 2.0USB 2.0 在2000年发布,并成为了新的USB标准。

相比于USB 1.1,USB 2.0提供了更高的传输速率,最高可达到480 Mbps。

此外,USB 2.0还引入了对新设备的支持,例如鼠标、键盘等。

USB 2.0的接口形状与USB 1.1相同,因此USB 1.1设备可以连接到USB 2.0接口上。

然而,由于USB 2.0的传输速率更快,所以将USB 2.0设备连接到USB 1.1接口上会导致传输速度变慢。

USB 3.0USB 3.0 在2008年发布,也被称为SuperSpeed USB。

相比于USB 2.0,USB3.0具有更高的传输速率和更大的带宽。

USB 3.0的理论传输速率为5 Gbps,是USB 2.0的10倍。

此外,USB 3.0还改进了电源管理,使设备更加节能。

USB 3.0的接口形状与之前的版本略有不同。

USB 3.0接口采用了蓝色的插孔以区分于USB 2.0。

USB 3.1USB 3.1在2013年发布,并成为了新一代的USB标准。

USB 3.1可以提供更高的传输速率和更大的带宽,其理论传输速率为10 Gbps,是USB 3.0的两倍。

USB 3.1还引入了新的连接器类型,包括Type-A、Type-B和Type-C。

常用接口介绍

常用接口介绍
同,但这两个电压必须满足下述指标。
GMII接口DC指标
AC指标:IEEE802.3-2012规范指出,所有的GMII接口信号都是点对点连接。对 于GMII接口接收端信号电压,IEEE802.3-2012规范给出了一个模板。
GMII接口接收端信号电压模板
6、PCB及原理设计要点
PCB设计要点:IEEE802.3-2012规范没有给出PCB设计要求。在实际设计中, 一般要求进行阻抗控制,单端阻抗控制在50欧。且要求TXD、GTXCLK、TXEN、 TXER信号之间作等长处理,RXD、RXCLK、RXDV、RXER信号之间做等长处理。
包含XAUI接口的OSI网络模型
3、信号数量 XAUI接口是低振幅AC耦合差分接口。AC耦合允许互连器件之间采用不同的供电电压。 低振幅差分信号可达到抑制噪声与改善EMI的效果。XAUI接口为点对点连接,由8对差 分信号组成,其中4对发送,4对接收。其引脚定义如下图所示:
XGXS输入输出管教定义
4、信号速率与带宽 XAUI接口支持4通道,每通道信号速率为3.125 Gbps±100 ppm。如下表所示:
1、参考标准:
《IEEE Std 802.3 -2012》
2、接口概述
GMII接口是一个工作在125Mhz时钟下的8比特宽的数据总线接口。GMII由两个 独立的数据通道、接收和发送各个数据通道的控制信号、网络状态信号、各 个数据通道的时钟信号以及管理接口信号组成。
3、接口信号介绍 GMII接口为点对点连接,信号线有 GTXCLK、RXCLK、TXD[0:7]、RXD[0:7]、 TXER、TXEN、COL、RXER、RXDV、CRS,一共24根信号线。 其中COL和CRS信号与时钟无关,其余信号是时钟同步信号。 GMII规范规定,GMII接口同MII接口共享信号线,其引脚定义如下:

通信网常见接口一览

通信网常见接口一览

各种交换机数据接口类型一览作为局域网的主要连接设备,以太网交换机成为应用普及最快的网络设备之一,同时,也是随着这种快速的发展,交换机的功能不断增强,随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上,这也使得交换机的接口类型变得非常丰富,为了让大家对这些接口有一个比较清晰的认识,我们根据资料特地整理了一篇交换机接口的文章:1、RJ-45接口这种接口就是我们现在最常见的网络设备接口,俗称“水晶头”,专业术语为RJ-45连接器,属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX 以太网中都可以使用,传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求,特别是1000Base-TX千兆以太网连接时,至少要使用超五类线,要保证稳定高速的话还要使用6类线。

2、SC光纤接口SC光纤接口在100Base-TX以太网时代就已经得到了应用,因此当时称为100Base-FX(F是光纤单词fiber的缩写),不过当时由于性能并不比双绞线突出但是成本却较高,因此没有得到普及,现在业界大力推广千兆网络,SC光纤接口则重新受到重视。

光纤接口类型很多,SC光纤接口主要用于局网交换环境,在一些高性能千兆交换机和路由器上提供了这种接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。

3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种,具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。

光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。

FDDI 使用双环令牌,传输速率可以达到 100Mbps。
