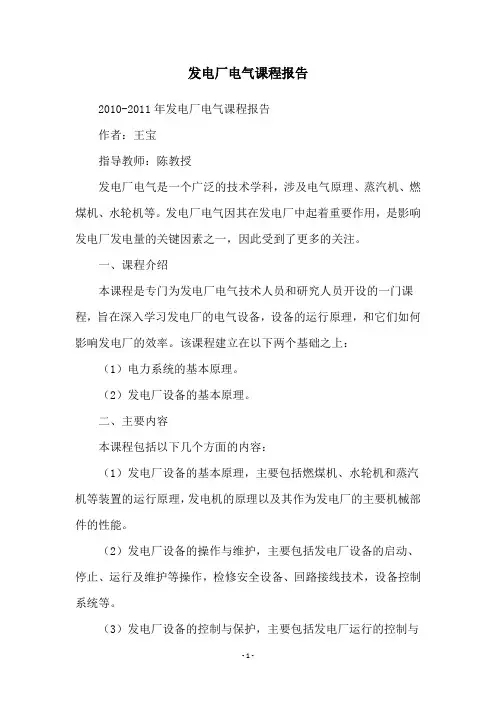

发电厂电气课程报告
发电厂电气课程报告
2010-2011年发电厂电气课程报告
作者：王宝
指导教师：陈教授
发电厂电气是一个广泛的技术学科，涉及电气原理、蒸汽机、燃煤机、水轮机等。
发电厂电气因其在发电厂中起着重要作用，是影响发电厂发电量的关键因素之一，因此受到了更多的关注。
一、课程介绍
本课程是专门为发电厂电气技术人员和研究人员开设的一门课程，旨在深入学习发电厂的电气设备，设备的运行原理，和它们如何影响发电厂的效率。
该课程建立在以下两个基础之上：
（1）电力系统的基本原理。
（2）发电厂设备的基本原理。
二、主要内容
本课程包括以下几个方面的内容：
（1）发电厂设备的基本原理，主要包括燃煤机、水轮机和蒸汽机等装置的运行原理，发电机的原理以及其作为发电厂的主要机械部件的性能。
（2）发电厂设备的操作与维护，主要包括发电厂设备的启动、停止、运行及维护等操作，检修安全设备、回路接线技术，设备控制系统等。
（3）发电厂设备的控制与保护，主要包括发电厂运行的控制与
保护装置以及控制系统设计等。
（4）发电厂的实际运营，主要包括发电厂设备的可靠性分析、电力系统运行的最优策略、能源管理系统等。
三、课程总结
本课程课程的学习不仅可以有效的提高发电厂电气技术人员的综合素质，也能够有助于学生们熟练的掌握发电厂的电气设备及其运行维护等技术知识。
通过本课程的学习，可以使发电厂电气技术人员更好地掌握电气原理、蒸汽机、燃煤机、水轮机及其它机械设备，从而提高发电厂设备的运行效率，改善安全环境，保障电力质量，提高发电量，降低能耗。
电气常用知识点总结大全
电气常用知识点总结大全电气工程是一个重要的工程领域，涉及到电力、电子、自动化控制等多个领域。
在现代社会中，电气工程的应用非常广泛，无论是在工业生产、交通运输、能源供应还是日常生活中，都有广泛的应用。
因此，了解电气工程的基础知识是非常重要的。
电气工程的基础知识包括电路理论、电磁场理论、电机与变压器、电力系统、自动控制等内容。
在本文中，将对这些基础知识进行总结，旨在帮助读者了解电气工程的基本原理和应用。
电路理论电路理论是电气工程的基础，主要涉及电流、电压、电阻、功率等基本概念。
电路理论可以分为直流电路和交流电路两部分。
直流电路是指电流方向不变的电路，它的特点是电流大小和方向在电路中各个部分都是相同的。
在直流电路中，电流流过电阻时会产生热能。
电流通过电容时，电容器会储存电能。
电流通过电感时，电感器会产生磁场。
交流电路是指电流方向和大小都不断变化的电路。
在交流电路中，电压和电流都是随时间变化的。
交流电路的分析需要用到复数分析和频域分析。
电路分析有基本的方法和技巧，如叠加原理、节点分析、单项分析、Thevenin定理、叠加定理等。
电路理论的应用包括各种电路的设计、分析和测试。
在现代电子设备中，电路理论的应用非常广泛，如手机、电脑、电视等。
电磁场理论电磁场理论是电气工程中非常重要的一部分，主要研究电荷和电流产生的电场和磁场的规律。
电磁场理论涉及到库仑定律、安培定律、法拉第定律等内容。
库仑定律是电荷之间的相互作用力与它们之间的距离的平方成反比，与它们之间的电量的乘积成正比。
安培定律描述了电流元产生的磁场与电流元之间的关系。
法拉第定律描述了磁场的变化会产生感应电动势。
电磁场理论的应用包括电动机、变压器、传感器等电气设备的设计与分析。
在电气工程中，电磁场理论也是很重要的基础。
例如，电动机是利用电磁场的作用原理将电能转化为机械能的设备。
电机与变压器电机是将电能转化为机械能的设备，它的种类非常多。
根据不同的原理，电机可以分为直流电机和交流电机。
电厂电气工作总结5篇
电厂电气工作总结5篇第1篇示例：电厂电气工作总结电厂电气工作是一个至关重要的环节，它直接影响着整个电厂的正常运行和电力供应。
在电厂电气工作中，我们需要做好各种维护、保养、检修和改造工作，确保电力设备的高效稳定运行。
下面就我对电厂电气工作所做的总结和感悟进行分享。
电厂电气工作需要高度负责和严谨。
作为电厂的电气工程师，我们肩负着维护电力设备、保障电力供应的重要使命。
我们要时刻保持高度的责任感和紧迫感，不能有丝毫马虎和疏忽。
在进行设备维护和检修时，要严格按照操作规程和安全标准进行操作，确保操作过程安全可靠。
在发现设备异常或故障时，要及时报告并采取有效措施予以处置，避免出现更大的事故隐患。
电厂电气工作需要具备团队合作精神。
电厂的电气工作涉及到许多领域和环节，需要多个部门和岗位之间紧密协作，共同完成工作任务。
作为电气工程师，我们需要积极与其他部门进行沟通和协调，加强团队之间的交流和合作，形成良好的协作氛围，共同推动电厂的发展和进步。
只有团结一心，才能为电厂的电气工作提供稳定的保障。
电厂电气工作需要持之以恒的精神。
电力设备是一个庞大而复杂的系统，需要长期持续的维护和保养。
作为电气工程师，我们不能只是在设备出现故障时才去维修，更重要的是要定期检查和维护设备，在平时做好设备的保养工作，预防故障的发生。
只有坚持不懈地保持对电力设备的关注和维护，才能够确保电厂的电气工作持续稳定地运行。
电厂电气工作是一项重要而复杂的工作，需要我们具备扎实的专业知识和技能，高度的责任感和严谨的工作态度，团队合作精神和持之以恒的精神。
只有不断努力学习和提升自己的技术水平，以高度的责任感和使命感对待自己的工作，积极与他人合作共同努力，坚持不懈地维护电力设备，才能够为电厂的电气工作提供稳定的支撑，为电力供应保驾护航。
让我们共同努力，为电厂的电气工作贡献自己的力量！【字数：700】第2篇示例：电厂电气工作总结电气工作在电厂中扮演着至关重要的角色，负责着电力设备的安装、调试、运行和维护工作。

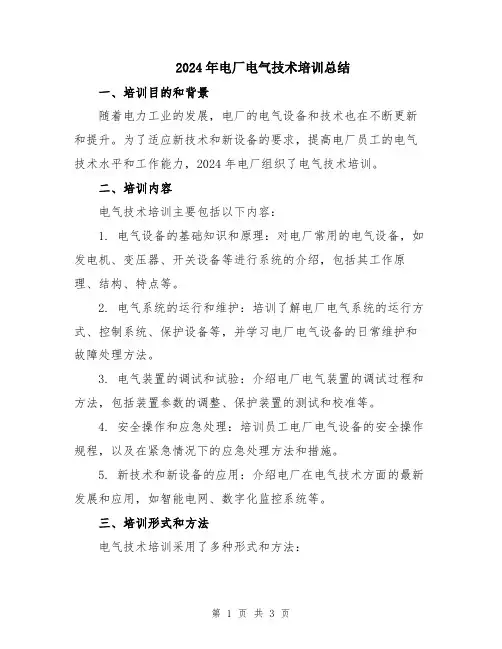

2024年电厂电气技术培训总结
2024年电厂电气技术培训总结一、培训目的和背景随着电力工业的发展，电厂的电气设备和技术也在不断更新和提升。
为了适应新技术和新设备的要求，提高电厂员工的电气技术水平和工作能力，2024年电厂组织了电气技术培训。
二、培训内容电气技术培训主要包括以下内容：1. 电气设备的基础知识和原理：对电厂常用的电气设备，如发电机、变压器、开关设备等进行系统的介绍，包括其工作原理、结构、特点等。
2. 电气系统的运行和维护：培训了解电厂电气系统的运行方式、控制系统、保护设备等，并学习电厂电气设备的日常维护和故障处理方法。
3. 电气装置的调试和试验：介绍电厂电气装置的调试过程和方法，包括装置参数的调整、保护装置的测试和校准等。
4. 安全操作和应急处理：培训员工电厂电气设备的安全操作规程，以及在紧急情况下的应急处理方法和措施。
5. 新技术和新设备的应用：介绍电厂在电气技术方面的最新发展和应用，如智能电网、数字化监控系统等。
三、培训形式和方法电气技术培训采用了多种形式和方法：1. 理论课程：通过讲座、课堂教学等形式，向员工传授电气知识和技术原理。
2. 实践操作：在电气设备和系统上进行实际操作，培训员工掌握操作技能和解决问题的能力。
3. 案例分析：通过电厂实际案例，向员工介绍电气故障的分析和处理方法。
4. 线下考核：通过理论和实践考试，对员工进行电气技术水平的评估和检验。
四、培训效果和收获电气技术培训取得了良好的效果和收获：1. 提高了员工的电气知识水平和技术能力，增强了员工对电厂电气设备和系统的操作和维护能力。
2. 促进了员工之间的交流和合作，增强了团队合作精神和工作效率。
3. 掌握了新技术和新设备的应用方法，为电厂的科技创新和发展提供了技术支持。
4. 增强了员工的安全意识和应急处理能力，减少了事故的发生。
五、展望通过本次电气技术培训，电厂员工的电气技术水平得到了明显提升，为电厂的稳定运行和技术进步提供了有力保障。
但由于电气技术的发展日新月异，电厂需要不断加强员工的技术培训和学习，以适应新技术和新设备的要求。
发电厂电气知识点
发电厂电气知识点1.电力系统：发电厂的电力系统是由发电机、变压器、开关设备等组成的，主要包括发电机出线、变压器、电路开关、电力传输线路和配电系统等。
电力系统中的每一个组件都承担着重要的作用。
2.发电机：发电机是发电厂的核心设备，将机械能转化为电能。
发电机通过转子和定子之间的磁场作用，产生电流。
发电机的类型包括直流发电机和交流发电机，其中交流发电机又分为同步发电机和异步发电机。
3.变压器：变压器是电力系统中的重要组成部分，用于将电能从一级电压变为另一级电压。
变压器分为互感器和自耦变压器两种类型，常用于电力传输和配电系统中。
变压器的主要功用是提供适合传输和分配的电压。
4.开关设备：开关设备用于控制和保护电力系统中的电气设备。
常见的开关设备包括断路器、隔离开关和负荷开关等。
通过合理配置和使用开关设备可以实现对电力系统的灵活控制和安全保护。
5.保护装置：保护装置是为了防止因故障产生的电流或电压过大而对电力设备造成损坏，保护装置可以及时切断电路，保护电力设备的安全运行。
常用的保护装置有熔断器、过流保护器、差动保护器和接地保护器等。
6.电力系统的安全和可靠运行：电力系统的安全和可靠运行是发电厂的重要任务。
为了确保电力系统的安全性，需要合理设计和配置电气设备，加强运行和维护管理，建立完善的安全防护措施。
7.电力系统的调度和管理：发电厂的电力系统需要进行统一调度和管理，以确保电力的供需平衡和稳定运行。
电力系统的调度和管理要求对电力设备进行合理的配置和控制，灵活运用各种调度手段，优化电力系统的运行效率。
8.电力系统的监视和控制：为了对电力系统的运行状况进行监视和控制，发电厂需要建立相应的监视和控制系统。
监视和控制系统可以实时监测电力设备的运行状态，及时发现故障并采取相应的措施进行处理。
总之，发电厂的电气知识点涉及到电力系统、发电机、变压器、开关设备、保护装置以及电力系统的安全、调度、管理、监视和控制等方面的内容。
发电电工知识点总结
发电电工知识点总结电工是指通过各种设备和装置对电气系统进行安装、运行、维护和修理的技术人员。
在发电行业中，电工扮演着至关重要的角色，他们负责保障发电设备的正常运行，确保电力系统的安全和稳定运行。
因此，掌握发电电工知识对于电工来说是至关重要的。
本文将总结介绍一些重要的发电电工知识点。
一、发电基本原理1. 发电机原理发电机是利用电磁感应原理将机械能转换为电能的设备，其基本原理是在磁场中，导体相对磁场运动时，会在导体两端产生感应电动势。
当导体形成闭合回路时，感应电动势会驱动电流在回路中流动，从而产生电能。
发电机的主要组成部分包括转子、定子、励磁系统和绕组等。
2. 发电系统原理发电系统是由发电机、变压器、开关设备、控制器和保护设备等组成的，其主要目的是将发电机产生的电能通过变压器升压后输送到用电设备或输送至电网。
在发电系统中，需要注意安全稳定运行，提高能源利用效率。
二、发电设备1. 柴油发电机组柴油发电机组是一种利用柴油发动机带动发电机发电的设备，它具有结构紧凑、启动速度快、维护简便的特点。
柴油发电机组通常用于应急供电和临时场所电力提供，比如建筑工地、野外采矿等。
2. 燃气发电机组燃气发电机组是一种利用燃气发动机带动发电机发电的设备，它具有低噪音、低排放、燃料成本低的特点。
燃气发电机组通常用于城市或工业园区的常备电源以及燃气利用有利的地区。
3. 风力发电机组风力发电机组是一种通过风能转换为电能的设备，它通过叶片受到风能的作用转动发电机发电。
风力发电机组具有无污染、无排放、能源永续的特点，逐渐成为清洁能源的主要代表设备。
4. 太阳能发电系统太阳能发电系统是一种利用太阳能光伏电池将阳光转换为电能的设备，它具有零排放、环保、可再生的特点。
太阳能发电系统被广泛应用于建筑顶面、户外广场等场所，为当地提供清洁、便宜的电力。
三、发电系统运行1. 发电机的运行检查发电机的运行检查包括了解发电机的运行状态、工作参数、运行负荷等，保持发电机正常运行是发电电工的重要任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 能源与发电 1、掌握电力系统与电力网的概念。 ☞电力系统是由发电厂、变电所、输配电线路和用电设备有机连接起来的整体。☞电力系统=发电厂+电力网+电力用户。☞电力网是指在电力系统中，由升压和降压变电所通过输、配电线路连接起来的部分。 2、掌握额定电压的概念及电力网的电压等级。 ☞额定电压：电气设备的额定电压是能使发电机、变压器和用电设备在正常运行时获得最佳技术效果的电压。 ☞我国电力网额定电压等级如下：0.22、0.38、3、6、10、35、110、220、330、500、750、1000 kV ☞按电压等级高低分类：低压电网：3kV以下；高压电网：3~330kV； 超高压电网：330~1000kV； 特高压电网：1000kV及以上； 4、掌握发电厂的类型。 ☞按一次能源取得的方式不同分类：火力发电厂、水力发电厂、核电厂、风力电厂、太阳能电厂、地热电厂、潮汐电厂等。 ☞按燃料分类：燃煤电厂、燃油电厂、燃气电厂、余热电厂。☞按蒸汽压力和温度分类：中低压电厂、高压电厂、超高压电厂、亚临界压力电厂、超临界压力电厂、超超临界压力电厂。☞按原动机分类：凝汽式汽轮机电厂、燃汽轮机电厂、内燃机电厂、蒸汽－燃气轮机电厂。☞按输出能源分类：凝汽式发电厂、热电厂。 5、掌握火力发电厂的电能生产过程。 ☞1)燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2)锅炉产生的蒸汽进入汽轮机，冲动汽轮机的转子旋转，将热能转变为机械能，称为汽水系统；3）由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。 第二章 发电、变电和输电的电气部分 1、什么是一次设备？掌握各种类型一次设备的作用、图形符号和文字符号。 ☞一次设备的概念：生产、变换、输送、分配和使用电能的设备称为一次设备。 ☞一次设备的类型： 1） 生产和转换电能的设备。 发电机：机械能转化为电能；电动机：电能转化为机械能；变压器：将电压升高或降低； 2）接通和断开电路的开关电器。 ☞开关电器作用：☞正常运行时合、分电路； ☞事故（短路）时能在继电保护装置控制下切断故障回路； ☞检修时使被检修设备与电源可靠隔离。 ☞高压断路器作用：①正常状况下，控制各电力线路和设备的开断与闭合。②电力系统发生故障时，能自动切除短路电流，保证电力系统正常运行。 具有灭弧装置。可做操作电器！文字符号：QF ☞隔离开关作用：①设备检修时，隔离开关用来隔离有电和无电部分，形成明显的开端点，以保证工作人员和设备的安全。②一般与断路器配合使用，进行倒闸操作，以改变电力系统的运行方式。无灭弧装置，不能开断电流，故不可做操作电器！ ☞高、低压熔断器作用：流过短路电流或较长时间过电流时熔断，来保护电器设备。 注意事项：6kV熔断器只能用于6kV，不能用于3kV。 10kV熔断器只能用于10kV，不能用于6kV。 ☞低压断路器（自动空气断路器、自动空气开关）作用：①对低压配电电路实行通断操作。②当电路内出现故障时，能在自身开关所带保护元件作用下自动断开主回路。 ☞接地开关作用：检修设备时起隔离电源的作用。 3、限制故障电流和防御过电压的保护电器。 ☞电抗器作用：限制电力系统中短路电流。文字符号与图形符号： ☞避雷器作用：防御电力系统过电压。图形符号为： 4、载流导体。 ☞载流导体作用：连接各种电气设备（使发电、输电、用电成为一个可灵活调度的系统）。 ☞分类：电缆（自身包括有绝缘的导体）、裸导体（无绝缘的导体）。 5、接地装置。☞作用：是电力系统正常运行的需要，也是安全用电的有效措施。它是埋入地中的金属导体或与电气设备相连的金属线。☞分类：工作接地、保护接地、防雷保护接地。 2、什么是二次设备？掌握其类型有哪些。 ☞二次设备：对一次设备的工作进行监察、测量、控制和保护的设备称二次设备。 ☞分类：1）测量表计2）继电保护及自动装置3）直流电源4）互感器 3、掌握电气主接线、二次接线的概念。 ☞电气主接线概念：由一次设备按照预期的生产流程所连成的回路，称一次回路，又叫一次接线、电气主接线。 ☞主接线图：一次电路中，各设备元件按规定的图形符号表示的电路图称一次电路图，又叫主接线图。 ☞二次接线概念：二次设备连成的电路，称二次电路，又称二次接线。 ☞二次接线图概念：二次接线中，各元件按规定的图形符号表示的电路图。 第三章 常用计算的基本理论和方法 1、掌握发热对电气设备的影响。 ☞⑴使绝缘材料的绝缘性能降低。⑵使金属材料的机械强度下降。⑶使导体接触部分的接触电阻增加。 2、掌握长期发热计算的目的。 ☞长期发热计算的目的：使母线发热温度不超过最高允许温度，通过分析导体长期通过工作电流时的发热过程计算导体的载流量. 3、掌握短时发热计算的目的，了解短时发热的过程及短路电流热效应QK的计算。 ☞短时发热计算的目的：通过分析导体通过短路电流 时的发热过程，确定导体达到的最高温度 ， 使这个温度不超过短时发热的最高允许温度。 4、掌握电动力的概念。 ☞电动力的概念:载流导体位于磁场中，要受到磁场力的作用，这种力称为电动力。 ☞电动力计算目的: 当短路时，特别是流过冲击电流的瞬间，产生较大的电动力，可能导致导体变形或破坏电气设备。所以必须要求电气设备有足够的电动力承受能力。即动稳定性。 第四章 电气主接线设计原则 1、掌握电气主接线的概念及对电气主接线的基本要求。 ☞电气主接线概念：由一次设备按照预期的生产流程所连成的接受和分配电能的回路，称电气主接线，又叫一次接线。 ☞对电气主接线的基本要求：可靠性、灵活性、经济性。 2、掌握电气主接线中各种类型的电气主接线及其特点，了解其适用范围。 有汇流母线的接线方式：单母线接线、双母线接线、3/2断路器接线、4/3断路器接线、变压器母线组接线 （优点：接线布置清晰、运行方便、有利于安装和扩建。缺点： 母线
h一旦发生故障，将会造成其上连接的所有回路停电、增加了一些设备，占地面积较大。） 无汇流母线的接线方式：单元接线、桥形接线、角形接线（适用：进出线较少，不再扩建的发电厂、变电站。优点：使用电气设备较少，配电装置占地面积较少。） 4、掌握变电站主变压器的容量和台数的确定原则。（原则：尽量减少变压器台数，提高单台容量。原因：变压器单台容量可以做的很大，而且单位容量的造价随单台容量的增加而下降。台数的减少，与之相配套的配电设备相应减少。使配电装置结构简化，布置清晰，减少占地面积。） 5、限制短路电流的目的是什么？掌握限制短路电流的方法。 ☞限制短路电流的目的为了合理的选择轻型电器。 ☞限制短路电流的方法：1）装设限流电抗器2）采用低压分裂绕组变压器3）采用不同的主接线形式和运行方式 6、掌握发电厂或变电所电气主接线设计的步骤及方法。（会运用） 电气主接线设计程序（重要！）: 1)对原始资料分析2)拟订主接线方案3)短路电流计算4)主要电器选择5)绘制电气主接线图6)工程概算的构成。 第五章 厂用电接线及设计 1、掌握厂用电及厂用电率的概念。 ☞厂用电的概念：发电厂中所有厂用负荷总的耗电量，称厂用电。 ☞厂用电率: 厂用电耗电量占同一时期发电厂全部发电量的百分数，称为厂用电率。 2、掌握厂用负荷的分类及各自的特点。 (1)I类负荷：指短时(手动切换恢复供电所需的时间)停电,将影响人身或设备安全，使机组运行停顿或发电量大幅度下降的负荷。接有I类负荷的高、低压厂用母线，应设置备用电源。当一个电源断电后。另个电源就立即自动投入。 (2)Ⅱ类负荷：指允许短时停电(如几秒至几分钟)，但较长时间停电有可能损坏设备或影响机组正常运行的负荷。Ⅱ类负荷一般由两段母线供电，采用手动切换。 (3)Ⅲ类负荷：指长时间停电,不会直接影响生产者。Ⅲ类负荷一般由一个电源供电，但大型发电厂中也采用两回供电。 (4)0Ⅰ类负荷（不停电负荷）：随着发电机组容量的增大及自动化水平的不断提高，有些负荷对电源可靠性的要求越来越高，如机组的计算机控制系统就要求电源的停电时间不超过5ms，否则就会造成数据遗失或生产设备失控，酿成严重后果。这类负荷称为0Ⅰ类负荷。此类负荷由一般的电源自动切换系统已无法满足要求，所以专门采用不停电电源（UPS)供电 (5)0Ⅱ类负荷（直流保安负荷）：发电厂的继电保护和自动装置、信号设备、控制设备以及汽轮机和给水泵的直流润滑油泵、发电机的直流氢密封油泵等，是由直流系统供电的直流负荷，称为直流保安负荷，或0Ⅱ类负荷。要求由独立的、稳定的、可靠的、蓄电池组或整流装置供电。 (6)0Ⅲ类负荷（交流保安负荷）：200MW及以上机组的大容量电厂中，自动化程度较高，要求在停机过程中或停机后的一段时间内仍保证供电，否则可能引起主要设备损坏、自动控制失灵或危及人身安全等严重事故的厂用负荷，称交流保安负荷或0Ⅲ类负荷。 3、掌握厂用电压等级有哪些。（厂用电或所用电常用的电压等级：低压 厂用电：380V，高压 厂用电：3、6、10kV） 4、厂用电源的类型有哪些？了解其引接方法。（工作电源、备用电源和启动电源、事故保安电源） 5、掌握厂用电系统的接线形式，掌握按炉分段的概念及其优点。（接线形式：单母线分段接线，且按锅炉分段； 将厂用母线按锅炉台数分成若干独立段，凡属同一台锅炉的厂用负荷均接在同一段母线上，与锅炉同组的汽轮机的厂用负荷也接在该段上，而该段母线由其对应的发电机组供电。对于大型锅炉，每台锅炉可设两段母线。优点：（1）若某一段母线发生故障，只影响其对应的一台锅炉运行，使事故影响范围局限在一机一炉。（2）厂用电系统发生短路时，短路电流较小，有利于电气设备选择。（3）同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修。） 7、厂用负荷的计算方法有哪两种?掌握换算系数法计算厂用负荷。☞厂用负荷的计算方法：1）换算系数法S=∑﹙KP﹚2）轴功率法S=Km∑(Pmax/ηcosφ)+∑SL 8、怎样选择厂用变压器？掌握其步骤。 ☞厂用变压器的选择1）额定电压的选择：变压器原边电压必须与引接电源电压一致，副边电压与厂用网络电压一致。2）工作变压器的台数和型式：与高压厂用母线的段数有关，而母线的段数又与高压厂用母线的电压等级有关。3）容量的确定：厂用变压器的容量必须满足厂用负荷从电源获得足够的功率。
