测量金属的线胀系数
金属线胀系数的测定

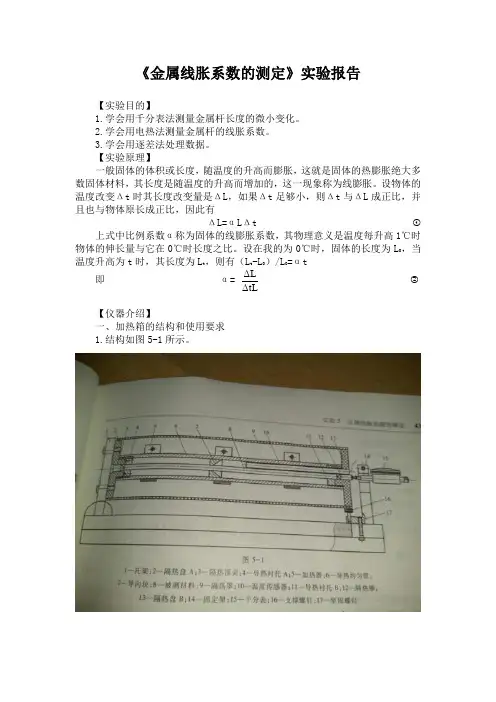

《金属线胀系数的测定》实验报告【实验目的】1.学会用千分表法测量金属杆长度的微小变化。
2.学会用电热法测量金属杆的线胀系数。
3.学会用逐差法处理数据。
【实验原理】一般固体的体积或长度，随温度的升高而膨胀，这就是固体的热膨胀绝大多数固体材料，其长度是随温度的升高而增加的，这一现象称为线膨胀。
设物体的温度改变Δt 时其长度改变量是ΔL ，如果Δt 足够小，则Δt 与ΔL 成正比，并且也与物体原长成正比，因此有ΔL=αL Δt ①上式中比例系数α称为固体的线膨胀系数，其物理意义是温度每升高1℃时物体的伸长量与它在0℃时长度之比。
设在我的为0℃时，固体的长度为L 0，当温度升高为t 时，其长度为L t ，则有（L t -L 0）/L 0=αt即 α= ΔtLΔL②【仪器介绍】一、加热箱的结构和使用要求 1.结构如图5-1所示。
2.使用要求（1）被测物体约为8mm×400mm；（2）整体要求平稳,因伸长量极小，故仪器不应有震动；（3）千分表安装需适当固定（以表头无转动为准）且与被测物体有良好的接触（为了保证接触良好，一般可使千分表初读数为 0.2mm左右（即使千分表副指针读数在0.2mm数值附近），把该数值作为初读数对待，不必调零。
）（4）被测物体与千分表探头需保持在同一直线。
二、恒温控制仪使用说明面板操作简图如图5-2所示1.当电源接通时面板上数字显示为FdHc，然后即刻自动转向Axx.x表示当时传感器温度，即t1.再自动转为b==.=表示等待设定温度.2.按升温键，数字即由零逐渐增大至所需的设定温度，最高可选80℃。
3.如果数字显示值高于所需要的温度，可按降温键，直至所需要的设定值。
4.当数字设定值达到所需的值时，即可按确定键，开始对样品加热，同时指示灯会闪亮，发光频率与加热速率成正比。
5.确定键的另一用途可做选择键，可以选择观察当时的温度值和先前设定值。
6.如果需要改变设定值可按复位键，重新设置。
金属线胀系数的测量

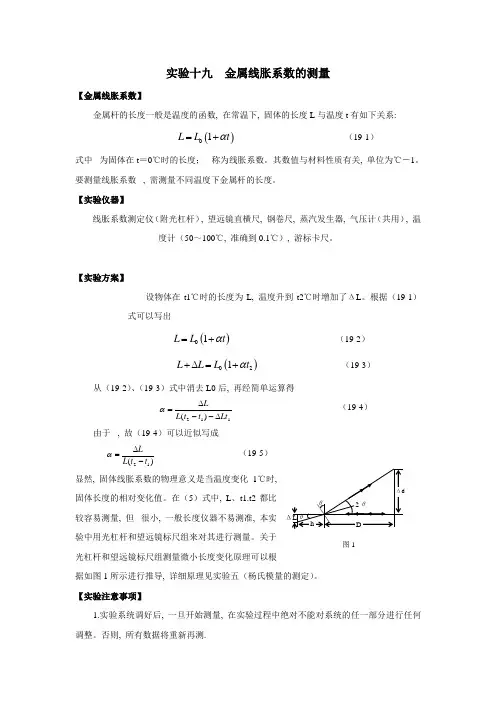

实验十九 金属线胀系数的测量【金属线胀系数】金属杆的长度一般是温度的函数, 在常温下, 固体的长度L 与温度t 有如下关系:()01L L t α=+ （19-1）式中 为固体在t ＝0℃时的长度； 称为线胀系数。
其数值与材料性质有关, 单位为℃－1。
要测量线胀系数 , 需测量不同温度下金属杆的长度。
【实验仪器】线胀系数测定仪（附光杠杆）, 望远镜直横尺, 钢卷尺, 蒸汽发生器, 气压计（共用）, 温度计（50～100℃, 准确到0.1℃）, 游标卡尺。
【实验方案】设物体在t1℃时的长度为L, 温度升到t2℃时增加了ΔL 。
根据（19-1）式可以写出()01L L t α=+ （19-2）()021L L L t α+∆=+ （19-3）从（19-2）、（19-3）式中消去L0后, 再经简单运算得由于 , 故（19-4）可以近似写成显然, 固体线胀系数的物理意义是当温度变化1℃时,固体长度的相对变化值。
在（5）式中, L 、t1.t2都比较容易测量, 但 很小, 一般长度仪器不易测准, 本实验中用光杠杆和望远镜标尺组来对其进行测量。
关于光杠杆和望远镜标尺组测量微小长度变化原理可以根据如图1所示进行推导, 详细原理见实验五（杨氏模量的测定）。
【实验注意事项】1.实验系统调好后, 一旦开始测量, 在实验过程中绝对不能对系统的任一部分进行任何调整。
否则, 所有数据将重新再测.2、注意保护平面镜和望远镜, 不能用手触摸镜面.【实验目的】掌握利用光杠杆测定线胀系数的方法。
【实验内容与步骤】1.在室温下, 用米尺测量待测金属棒的长度L三次, 取平均值。
然后将其插入仪器的大圆柱形筒中。
注意, 棒的下端点要和基座紧密接触。
2、插入温度计, 小心轻放, 以免损坏。
3.将光杠杆放置到仪器平台上, 其后脚尖踏到金属棒顶端, 前两脚尖踏入凹槽内。
平面镜要调到铅直方向。
望远镜和标尺组要置于光杠杆前约1米距离处, 标尺调到垂直方向。
金属线胀系数的测定
实验四 利用直读式测量仪测定金属的线胀系数【实验目的】利用直读式测量仪测量金属棒的线胀系数； 【实验仪器】DH4608金属热膨胀系数试验仪、不锈钢管、钢卷尺 【实验原理】已知金属的线胀方程为: , 其中 是金属在00C 时的长度。
当温度为 时,当温度为 时, 设金属棒伸长量为 , 则有: 两式相减得： , 其中 为金属的线胀系数。
实验时, 利用DH4608金属热膨胀系数试验仪, 每5℃设定一个控温点, 利用热电偶记录样品上的实测温度和千分尺上的变化值。
根据数据 和 , 画出 （作y 轴）－ （作x 轴）的曲线图, 观察其线型性, 并利用图形求出斜率, 计算样品（不锈钢管）的线胀系数。
【实验步骤】1.将试验样品（不锈钢管）固定在实验架上, 注意挡板要正对千分尺；2.调节千分尺和挡板的位置, 保证两者无间隙且千分尺有足够的伸长空间；3.打开电源和水泵开关, 每5℃设定一个控温点, 记录样品的实测温度和千分尺上的变化值。
实际操作时, 由于千分尺的指针在不停地转动, 所以在设定的控温点不易准确读数, 从而导致样品加热后的伸长量测量不准确。
具体操作可改为: 在加热过程中, 当观察到千分尺的指针转动匀速时, 在千分尺上设定一个记录起点（比如0格）, 记下此时的温度值和数字电压表上的示值作为第一组实验数据。
以后每当千分尺的指针转过50格（或30格）记录一组温度值和数字电压表上的示值, 填入设计的记录表中。
实验结束后再根据铜—康铜热电偶分度表将数字电压表上的示值转换为温度值作为试验样品的实际温度。
4、根据数据 和 , 画出 （作y 轴）－ （作x 轴）的曲线图, 观察其线型性。
5、利用图形求出斜率, 计算样品的线胀系数（ , 为斜率, 近似为室温下金属棒的有效长度）。
【数据记录举例】固体线胀系数测定数据记录表测量样品: 紫铜管φ10mm ×593mm i温度计读数实测温度ti千分尺读数l i30.0 ℃ 1.17mV （ 29.5℃ ） 0.000 593.0001、电热偶安装座；2、待测样品；3、挡板；4、千分尺 )1(10at l l +=附录：。
实验六 金属线胀系数测定
实验六金属线胀系数测定
本实验主要是用物理实验的方法来测量金属线胀系数，以了解材料的物理性质并评估
其使用范围。
金属线的胀系数是指其长度随温度变化而发生的变化。
胀系数通常是温度的函数，可
以用以下公式来计算：
α = (L –L0) / (L0 × ΔT)
其中，α为胀系数，L为材料长度，L0为初始长度，ΔT为温度变化量。
在本实验中，我们将使用蓝铜丝和一台称重器来测量其胀系数。
蓝铜丝是一种优良的
电导率材料，适合用于制造电线和电缆。
它具有良好的弹性和塑性，能够耐受高温和高压；而其胀系数随温度的变化也是非常小的。
实验步骤：
1.将一根3米长的蓝铜丝固定起来，确定其长度为L0。
2.将蓝铜丝放入烘箱中，在温度为100℃的条件下加热30分钟。
3.取出蓝铜丝，将其放置到室温下自然冷却至恒定温度，记录其长度为L1。
7.重复上述步骤，测量蓝铜丝在不同温度下的胀系数，得出其与温度的关系。
实验注意事项：
1.在实验中要注意安全，避免触电或烧伤等意外情况的发生。
2.烘箱的温度要稳定，确保加热的均匀性和准确性。
3.在蓝铜丝加热和冷却过程中，要避免其与其他物体摩擦或外力作用。
4.测量过程中要准确记录数据，并保证实验环境的稳定性。
实验结果分析：
根据测量获得的数据，可以得出蓝铜丝的胀系数与温度的函数关系，得到其随温度的
变化规律。
这为材料的设计和应用提供了必要的参考信息。
通过本实验，我们可以深入了解金属材料的物理性质，为材料的选择和使用提供科学
依据，有助于提高制造工艺和产品质量。
实验金属线胀系数的测量
【实验目的】学习利用光杠杆测量金属棒的线胀系数。
【实验仪器】金属线胀系数测量仪光杠杆金属测量棒【实验原理】金属固体的长度一般随温度的升高而增长，其长度L和温度t之间的关系为L=L0（1+t+t+…）(1)式中L0为温度t=0℃时的长度，、、…是和被测物质有关的常数，都是很小的数值。
而以下各系数和相比甚小，所以在常温下可以忽略，则（1）式可写成L=L0（1+t）（2）此处就是通常所称的线胀系数，单位℃-1。
设物体在温度t1（单位℃）时的长度为L，温度升到t2（单位℃）时，其长度增加，根据（2）式，可得L=L0（1+t1）L+=L0（1+t2）由此二式相比消去L0，整理后得出= —————————L（t2- t1）-t1由于和L相比甚小，L（t2- t1）＞＞t1，所以上式可近似写成= —————————（3）L（t2- t1）由上式可知，测量线胀系数的主要问题是怎样测准温度变化引起长度的微小变化量。
本实验是利用光杠杆测量微小长度的变化。
如图所示，实验时，将待测金属棒直立在线胀系数测定仪的金属加热筒中，将光杠杆的后足尖置于金属棒上端，二前足置于固定的台上。
设在温度为t1时通过望远镜和光杠杆的平面镜，看见直尺上的刻度a1刚好在望远镜中叉丝横线（或交点）处。
当温度升至t2时，直尺上刻度a2移至叉丝横线上，根据光杠杆原理，有（a2- a1）d1= ————————————（4）2 d2式中d2为光杠杆镜面至直尺的距离，d1为光杠杆后足尖到二前足尖连线的垂直距离。
将（4）式代入（3），则（a2- a1）d1= —————————（5）2 d2 L（t2- t1）【实验内容和步骤】1、用米尺测量金属棒长度L之后，将其插入线胀系数测定仪的加热筒中，棒的下端要和基座紧密相接，上端露在筒外。
2、安装温度计。
插温度计时要小心，切勿碰撞，以防损坏。
3、将光杠杆放在仪器平台上，其后足尖放在金属棒的顶湍上。
二前足放在平台的凹槽里。
金属线胀系数的测量
金属线胀系数的测量1.引言金属材料在物理环境的变化下会产生热胀冷缩的效应，因此，在工业生产和实验研究中要考虑到材料的热膨胀性能。
其中，线膨胀系数是衡量物质在长度方向上的热膨胀的指标。
本文探讨了金属线胀系数的测量方法及其应用。
2.线膨胀系数的定义和计算公式线膨胀系数是指材料在温度变化下单位长度的变化量，通常用α表示。
线膨胀系数可以根据材料的特性来计算，具体计算公式如下：α=ΔL/(L0×ΔT)其中，ΔL表示线材的长度变化量，L0表示线材的初始长度，ΔT表示温度的变化量。
线膨胀系数的单位通常是m/m °C。
3.1 编织网法编织网法是一种相对简单的测量线膨胀系数的方法。
具体操作如下：①先制作一块编织网，其网孔大小应该适合于线膨胀系数的测量。
编织网可用铜网或不锈钢网制作。
②将待测样品嵌入编织网中，并将两端固定在支架上。
③取一个温度计将其固定在样品的中央位置。
④将样品和温度计放入恒温器中，升温至所需温度，使样品达到稳态。
⑤记录样品的长度变化量和温度变化量。
⑥根据线膨胀系数的计算公式计算材料的线膨胀系数。
3.2 拉伸法拉伸法需要使用精密的仪器和设备，比编织网法的测量精度要高。
具体操作步骤如下：①将待测样品插入到仪器的卡槽中，两端各钳紧一个夹具。
②加热样品，同时保持夹具上下的温度相同。
③在进行加热的同时，由于样品被卡在夹具中，因此在材料的线膨胀系数作用下，样品将在长度方向上扩张。
3.3 差异法①将两根相同的样品A和B固定在两个不同的支架上，相隔一段距离，保证两个试样上下温度相等。
②用导线将两个样品连接到直流稳压源上，将其通过电路连接起来。
③在稳定的电流过程中，对试样进行加热，此时会存在两个样品长度的差异，通过测量差异长度就可以计算出材料的线膨胀系数。
4. 线膨胀系数的应用① 材料选择：根据材料的线膨胀系数，可以选择在升温或降温过程中性能更稳定的材料。
② 构件设计：针对长大膨胀系数较大的构件，在其设计中要考虑到升温对构件的影响。
金属线胀系数的测定实验报告
金属线胀系数的测定实验报告
本实验旨在测定金属线的线胀系数，了解金属线的热膨胀特性。
实验原理：
金属线热膨胀的原理是，当金属受热时，其分子内部的热运动增强，分子之间的距离也随之增大，从而导致物体的尺寸扩大，即产生热膨胀现象。
金属线的线胀系数是指在单位温度变化下，金属线长度增加的比例。
实验器材：
1.金属线
2.测温仪
3.皮尺
4.温度计
5.实验台
实验步骤：
1.将金属线固定在实验台上，用皮尺测出金属线的长度。
2.将测温仪夹在金属线上，并将温度计插入测温仪中，记录下此时的温度。
3.将热水放入容器中，在温度计显示为100℃时，测量金属线的长度，并记录下此时的温度。
4.根据所得数据计算出金属线的线胀系数。
实验结果：
测得金属线初始长度为10cm，温度为20℃；在100℃下，金属
线长度为10.5cm。
根据公式：线胀系数=（ΔL/L）/ΔT
其中，ΔL为金属线的长度变化量，ΔT为温度变化量。
则可得出线胀系数为：（0.5/10）/（100-20）=0.00025/℃
实验结论：
通过实验得出金属线的线胀系数为0.00025/℃。
这说明在一定温度范围内，金属线的长度会随温度的升高而增大，具有热膨胀的特性。
掌握金属线的线胀系数能够为工程设计提供重要的参考依据，特别是在高温环境下工作的机器和设备的设计中更为重要。
测量金属线膨胀系数的方法
测量金属线膨胀系数的方法金属的膨胀系数是指在单位温度变化下，金属材料单位长度的线膨胀量。
测量金属线膨胀系数的方法有多种，下面将介绍其中几种常用的方法。
1. 热胀冷缩法热胀冷缩法是一种常用的测量金属线膨胀系数的方法。
该方法利用热胀冷缩的原理，通过测量金属材料在不同温度下的长度变化来计算金属线膨胀系数。
具体操作步骤如下：（1）首先，选择一段金属线材料，并将其固定在测量装置上。
（2）然后，将装置置于恒温箱中，并将温度控制在不同的温度下，如20℃、30℃、40℃等。
（3）测量每个温度下金属线的长度，并记录下来。
（4）根据测得的数据，计算金属线膨胀系数的值。
公式为：膨胀系数 = （L2 - L1）/（L1 × ΔT），其中L1为初始长度，L2为不同温度下的长度变化，ΔT为温度变化。
2. 拉伸法拉伸法也是一种常用的测量金属线膨胀系数的方法。
该方法通过施加不同的拉力来测量金属材料在不同温度下的长度变化，进而计算金属线膨胀系数。
具体操作步骤如下：（1）首先，选择一段金属线材料，并将其固定在拉伸装置上。
（2）然后，通过拉伸装置施加不同的拉力，使金属线逐渐延长。
（3）同时，利用测量装置测量金属线的长度，并记录下来。
（4）根据测得的数据，计算金属线膨胀系数的值。
公式为：膨胀系数 = （L2 - L1）/（L1 × ΔT），其中L1为初始长度，L2为不同温度下的长度变化，ΔT为温度变化。
3. 光栅法光栅法是一种利用光栅原理测量金属线膨胀系数的方法。
该方法利用光栅装置对金属线进行光学测量，通过测量金属线在不同温度下的光栅位移来计算金属线膨胀系数。
具体操作步骤如下：（1）首先，选择一段金属线材料，并将其固定在测量装置上。
（2）然后，将光栅装置对准金属线，使光栅的光束垂直射向金属线。
（3）随后，通过调整光栅装置，使光栅与金属线的光斑重合。
（4）测量不同温度下的光栅位移，并记录下来。
（5）根据测得的数据，计算金属线膨胀系数的值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2 测量金属的线胀系数
绝大多数物质都具有“热胀冷缩”的特性，这是由于物体内部分子热运动加剧或减弱造成的。
这个性质在工程结构的设计中，在机械和仪器的制造中，在材料的加工中，都应考虑到，否则，将影响结构的稳定性和仪表的精度。
材料的线膨胀系数是材料受热膨胀时，在一维方向上的伸长，线胀系数是选用材料的一项重要指标。
实验目的
1．测量金属在某一温度区域内的平均线膨胀系数；
2．学会测量长度微小变化的方法，千分表的使用；
3．熟悉FD-LEA 线膨胀系数测定仪的使用方法。
仪器用ν具
线胀系数测定仪、铁棒、铜棒、铝棒等。
实验原理
固体的长度一般是温度的函数，固体受热后发生体积膨胀，把分别在x 、y 、z 方向的膨胀称线膨胀。
对于杆状物体，只研究在杆长方向的膨胀，在常温下，固体的长度L 与温度t 有如下关系：)1(0t L L α+=（3.2-1）
式中L0为固体在t ＝0℃时的长度；α称为线胀系数。
其数值与材料性质有关，单位为℃-1。
在温度变化不太大的情况下，对一定的物质材料，α是一个常量，材料不同，α值不同，如塑料α值很大，金属次之，熔凝石英α值很小。
设物体在1t ℃时的长度为L ，温度升到2t ℃时增加了ΔL 。
根据（3.2-1）式可以写出
)1(10t L L α+=（3.2-2）
)1(20t L L α+=（3.2-3）
从（3.2-2）、（3.2-3）式中消去L 0后，再经简单运算得
211
()L L t t Lt α∆=
--∆（3.2-4） 由于ΔL <<L ，故（3.2-4）可以近似写成 21
1L L t t α∆=
-（3.2-5）
显然，固体线胀系数的物理意义是当温度变化1℃时，固体长度的相对变化值。
在（3.2-5）式中，L 、1t 、2t 都比较容易测量，但ΔL 很小，一般长度仪器不易测准，本实验
中用千分表对其进行测量。
仪器介绍
电加热箱结构如图3.2-1所示。
图3.2-1
1、托架
2、隔热盘A
3、隔热顶尖
4、导热衬托A
5、加热器
6、导热均匀管
7、导向块 8、被测材料 9、隔热罩 10、温度传感器 11、导热衬托B 12、隔热棒
13、隔热盘B 14、固定架 15、千分表 16、支撑螺钉 17、坚固螺钉
恒温控制仪使用说明面板操作简图如图3.2-2所示。
图 3.2-2 1.当面板电源接通数字显示为FdHc ，表示公司符号，随即自动转向A××.×，表示当前传感器温度，b= =.=表示等待设定温度。
2.按升温键，数字即由零逐渐增大至用户所需的设定值，最高可选80℃。
3.如果数字显示值高于用户所需要的温度值，可按降温键，直至用户所需要的设定值。
4. 当数字设定值达到用户所需的值时，即可按确定键，开始对样品加热，同时指示灯亮，发光频闪与加热速率成正比。
5. 确定键的另一用途可作选择键，可选择观察当时的温度值和先前设定值。
6. 用户如果需要改变设定值可按复位键，重新设置。
实验内容
1. 接通电加热器与温控仪输入输出接口和温度传感器的插头。
2. 旋松千分表固定架螺栓，转动固定架至使被测样品(Ф8×400mm 金属棒)能插入紫铜管内，再插入低导热体(不锈钢)用力压紧后转动固定架，在安装千分表架时注意被测物体与千分表测量头保持在同一直线。
3. 安装千分表在固定架上，并且扭紧螺栓，不使千分表转动，再向前移动固定架，使千分表读数值在0.2~0.4mm 处，固定架给予固定。
然后稍用力压一下千分表滑络端，使它能与绝热体有良好地接触，再转动千分表圆盘读数为零。
4. 接通温控仪的电源，设定需加热的值，40℃~80℃范围内，依次增加5℃，按确定键开始加热。
5. 当显示值上升到大于设定值时，电脑自动控制到设定值，正常情况下在±2.0℃左右波动一、二次，逐差法计算t ∆和l ∆，通过公式α=t l l ∆⋅∆计算线膨胀系数并考查其线性情况。
在80℃降温至40℃过程中，间隔5℃测量一次，再次计算线胀系数，计算两次测量的平均值。
6. 换不同的金属棒样品，分别测量并计算各自的线膨胀系数，与理论参考值比较，并做分析。
理论参考值：铜（1.6~1.8）×10-5K -1 铝（2.2~2.3）×10-5K -1 铁（1.2~1.3）×10-5K -1
注意事项
1．整体要求平稳，因伸长量极小，故仪器不应有振动。
2．在实验过程中，如若移开金属棒，应先关闭电源，待其降至室温后，再利用塑料移动杆操作，勿直接用手接触，以免烫伤手。
3．实验结束后，切断电源，保管好测量样品，不要使样品两端面划伤，以免影响实验的精度。
4. 千分表安装须适当固定 (以表头无转动为准)且与被测物体有良好的接触(读数在0.2—0.3mm 处较为适宜，然后再转动表壳校零)。
思考题
1. 分析本实验中各物理量的测量结果，哪一个对实验误差影响较大？
2. 测量ΔL除了用千分表，还可用什么方法？试举例说明。
