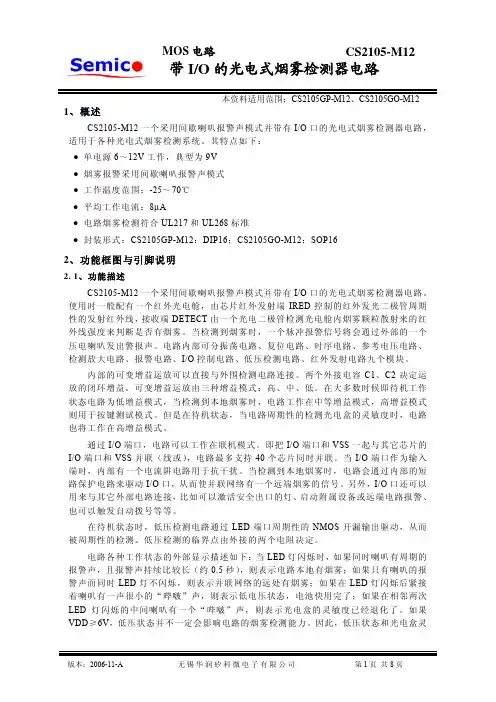

CS2105-M12光电式烟雾检测器电路说明书

MOS电路CS2105-M12带I/O的光电式烟雾检测器电路本资料适用范围:CS2105GP-M12、CS2105GO-M12 1、概述CS2105-M12一个采用间歇喇叭报警声模式并带有I/O口的光电式烟雾检测器电路,适用于各种光电式烟雾检测系统。
其特点如下:●单电源6~12V工作,典型为9V●烟雾报警采用间歇喇叭报警声模式●工作温度范围:-25~70℃●平均工作电流:8μA●电路烟雾检测符合UL217和UL268标准●封装形式:CS2105GP-M12:DIP16;CS2105GO-M12:SOP162、功能框图与引脚说明2. 1、功能描述CS2105-M12一个采用间歇喇叭报警声模式并带有I/O口的光电式烟雾检测器电路。
使用时一般配有一个红外光电舱,由芯片红外发射端IRED控制的红外发光二极管周期性的发射红外线,接收端DETECT由一个光电二极管检测光电舱内烟雾颗粒散射来的红外线强度来判断是否有烟雾。
当检测到烟雾时,一个脉冲报警信号将会通过外部的一个压电喇叭发出警报声。
电路内部可分振荡电路、复位电路、时序电路、参考电压电路、检测放大电路、报警电路、I/O控制电路、低压检测电路、红外发射电路九个模块。
内部的可变增益运放可以直接与外围检测电路连接。
两个外接电容C1、C2决定运放的闭环增益。
可变增益运放由三种增益模式:高、中、低。
在大多数时候即待机工作状态电路为低增益模式,当检测到本地烟雾时,电路工作在中等增益模式,高增益模式则用于按键测试模式。
但是在待机状态,当电路周期性的检测光电盒的灵敏度时,电路也将工作在高增益模式。
通过I/O端口,电路可以工作在联机模式。
即把I/O端口和VSS一起与其它芯片的I/O端口和VSS并联(线或),电路最多支持40个芯片同时并联。
当I/O端口作为输入端时,内部有一个电流阱电路用于抗干扰。
当检测到本地烟雾时,电路会通过内部的短路保护电路来驱动I/O口,从而使并联网络有一个远端烟雾的信号。
烟雾探测器工作原理深度解析

烟雾探测器工作原理深度解析烟雾探测器是一种常见的安全设备,广泛应用于家庭、办公室和公共场所等地方。
它的主要功能是检测空气中的烟雾,一旦探测到烟雾,会发出警报,提醒人们及时采取措施。
那么,烟雾探测器是如何工作的呢?本文将从传感器、电路和警报装置等方面对烟雾探测器的工作原理进行深度解析。
首先,我们来看一下烟雾探测器的传感器部分。
烟雾探测器通常采用光电传感器或离子传感器来检测空气中的烟雾。
光电传感器利用光的散射原理进行烟雾检测。
当空气中有烟雾时,光线会被烟雾颗粒散射,一部分光线会进入传感器,另一部分则会被烟雾吸收。
传感器会将散射光线转化为电信号,通过电路进行处理。
离子传感器则利用烟雾颗粒带电后与离子发生反应的原理进行烟雾检测。
当空气中有烟雾时,烟雾颗粒会与离子发生反应,使得电流发生变化,传感器会检测到这个变化并发出信号。
接下来,我们来了解一下烟雾探测器的电路部分。
烟雾探测器的电路主要由传感器、放大器、比较器和警报器等组成。
传感器将检测到的烟雾信号转化为电信号后,经过放大器进行放大,以增强信号的强度。
放大后的信号会经过比较器进行比较,当信号超过一定的阈值时,比较器会触发警报装置,发出警报声音或光信号。
这样,人们就能及时察觉到烟雾的存在,采取相应的措施。
除了传感器和电路,烟雾探测器还包括警报装置。
警报装置可以是声音警报器或光信号警报器。
声音警报器一般会发出高频的声音,以引起人们的注意。
光信号警报器则会发出明亮的闪光灯,通过视觉刺激来提醒人们。
这些警报装置的作用是在探测到烟雾后,尽快向周围的人们传递警报信息,以便他们能够及时逃生或采取其他安全措施。
总结起来,烟雾探测器的工作原理可以概括为传感器检测烟雾,将烟雾信号转化为电信号,经过电路处理后触发警报装置。
这样,烟雾探测器能够及时发现空气中的烟雾,并通过警报装置提醒人们采取相应的措施。
然而,需要注意的是,烟雾探测器只能检测到烟雾,而不能检测到其他有害气体,如一氧化碳等。

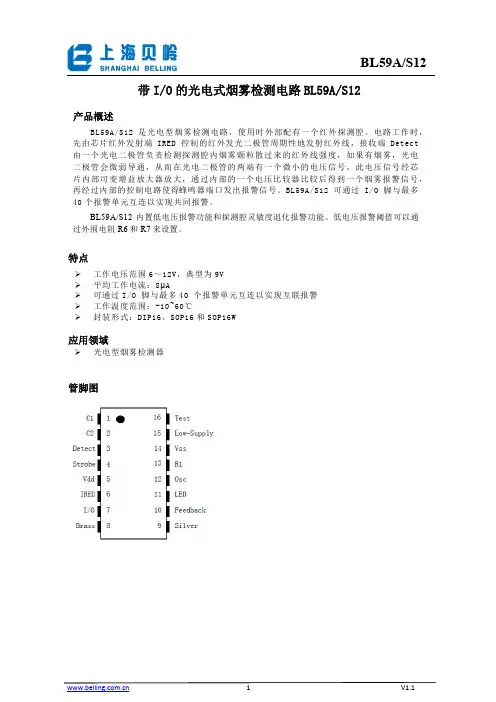

贝灵BL59A S12光电式烟雾检测电路说明书

带I/O的光电式烟雾检测电路BL59A/S12产品概述BL59A/S12是光电型烟雾检测电路,使用时外部配有一个红外探测腔。
电路工作时,先由芯片红外发射端IRED 控制的红外发光二极管周期性地发射红外线,接收端Detect 由一个光电二极管负责检测探测腔内烟雾颗粒散过来的红外线强度,如果有烟雾,光电二极管会微弱导通,从而在光电二极管的两端有一个微小的电压信号,此电压信号经芯片内部可变增益放大器放大,通过内部的一个电压比较器比较后得到一个烟雾报警信号,再经过内部的控制电路使得蜂鸣器端口发出报警信号。
BL59A/S12可通过I/O脚与最多40个报警单元互连以实现共同报警。
BL59A/S12内置低电压报警功能和探测腔灵敏度退化报警功能。
低电压报警阈值可以通过外围电阻R6和R7来设置。
特点工作电压范围6~12V,典型为9V平均工作电流:8μA可通过I/O 脚与最多40 个报警单元互连以实现互联报警工作温度范围:-10~60℃封装形式:DIP16、SOP16和SOP16W应用领域光电型烟雾检测器管脚图管脚功能说明引脚序号 符 号输 入 /输出功能1 C1 外接电容,内部通过与该电容相连,形成放大器的高倍电压反馈回路2 C2 外接电容,内部通过与该电容相连,形成放大器的低倍电压反馈回路3 Detect I 烟雾检测端口4 Strobe O 参考电压端口,参考电平 = VDD - 5V5 VDD 电源6 IRED O 为外部作红外发射驱动器的 NPN 管提供脉冲基极电压。
7 I/O 该端能同时连接40个单元,实现远程报警8 Brass O 报警输出,驱动外部蜂鸣器9 Silver O 报警输出,驱动外部蜂鸣器10 Feedback I 蜂鸣器反馈信号输入端11 LED O 该端为漏极开路端,输出脉冲信号可直接驱动外部发光二极管工作12 OSC I 与外部电阻、电容连接,决定电路内部振荡器的振荡周期。
13 R1 与外部电阻、电容连接,决定内部电路IRED 的输出的脉冲周期。
离子感烟探测器电路分析

收 稿 日期 : 0 8 1 9 20 —OO
作 者 简 介 : 建 华 ( 5一 . . 北 石 家庄 人 , 众 机械 厂 军 品 一 分 厂 高级 工 程 师 , 事计 算 机 技 术 应 用 的 研究 郄 1 4 )女 河 9 大 从
第 4期
式 , 探 测 器 提 供 + 1 的 直 流 工 作 电 压 . 为 0V 该 电 源 的前 级 蓄 能 电 容 C , 于 选 择 了 耐 压 为 2 的 电 容 9由 5V
、 ,
器, 因此 限制 了输 入 电压 的峰值 必须 小 于 2 这 就 是该 电容 多 5V, 次 被击穿 的原 因 , 建议 更换 为耐压值 大于 3 以上 , 5V 该探 测器 对 系统输入 电源 的要求 就不会 太苛刻 , 输入 电 压的最 大峰 值应该 可 以放大 到 3 后一级 工作 电源 的蓄能 电容器 C , 议增 大电容 0V, 7建 器 的容值 , 样 , 探测 器 充 电间 隔期 间 的工 作 电压 衰减 会 相对 这 在
[ 章 编 号 ] 1 7 — 0 ( 0 8) 4 0 9 — [ 图 分 类 号 ] 文 6 2 2 27 2 0 0 — 0 8 04 中 TP2 2 2 [ 献 标 识 码 ] A 1 . 文
l 离 子 感 烟 探 测 器 工 作 原 理
该 离子感 烟探 测器口 是火 灾 自动 报警 系统 中 的一个 关键 部件 , 以在 火灾 最 初发 生烟 雾 阶段 发 出早期 可
报警 , 其工作 原理 是采 用离子 室为 烟雾 物理形 态 的第 一 探测器 件 , 当无 烟雾发 生 即探 测器 处 于值班 状 态 , 离
子 室保 持 一个平 衡 的离子 流 , 其基 准输 出点保 持一 个相 对稳 定 的电位 , 当有烟 雾发 生 时 , 子室 的离 子 流 而 离 随 烟雾 的 大小而 发生 相应 的变化 , 其基 准输 出点 的电位 也随 之发 生变化 , 这样 , 子 室就将 烟 雾 的物理 量 的 离 变 化转化 成一 个 电量 的变化 , 当离子 室基 准点 电位 的变化 大于 一定 值 V 时 , 探测 器 即认 为是 火灾 前 兆 , 该 在点亮 报警 指示 灯 的同时 , 出一 个报警 信 号到探 测 主控 系统 , 输 当主控 系统 采样 到该 报警 信 号并 确认 后 , 即 刻 向值 班人员 发 出火 灾预警 .
烟雾报警器电路原理

烟雾报警器是一种常见的安全设备,用于检测室内空气中的烟雾,并在检测到烟雾时发出警报。
其基本电路原理如下:
1. 光敏电阻(光电二极管):烟雾报警器的核心部件是一个光敏电阻,也称为光电二极管。
它具有敏感度,能够根据光线的强度变化而改变电阻值。
在正常情况下,当室内光线强度较高时,光电二极管的电阻较低。
2. 光源:通常,烟雾报警器中会使用一个发光二极管(LED)作为光源,射向光电二极管。
光电二极管接收到光源发出的光。
3. 烟雾散射:当室内出现烟雾时,烟雾中的微小颗粒会散射光线,使光线的强度减弱。
4. 电路检测:电路中会有一个比较器电路,用于检测光电二极管的电阻变化。
当光电二极管接收到的光线强度减弱,电路会检测到电阻值的增加。
5. 警报触发:当电路检测到光电二极管的电阻值增加,即室内的光线强度减弱,被视为烟雾出现。
此时,报警电路会被触发,发出声音或光闪烁等警报信号。
烟雾报警器的电路原理可以根据具体型号和设计有所不同,但以上所述是其基本的工作原理。
这种基于光散射原理的烟雾检测方法在很多烟雾报警器中都得到了应用。
当然,现代烟雾报警器可能还会结合其他传感器,如温度传感器、CO(一氧化碳)传感器等,以提高安全性能。
烟雾传感器电路设计及精度测试技术

烟雾传感器电路设计及精度测试技术烟雾传感器是一种常见的安全设备,用于监测空气中的烟雾浓度并发出警报,以便及时采取相应的应对措施。
本文将重点介绍烟雾传感器电路设计以及精度测试技术。
一、烟雾传感器电路设计1. 基本原理烟雾传感器常用的工作原理是基于光敏电阻的变化。
当烟雾进入传感器时,其中的细小颗粒物会使得光线被散射,从而导致光照强度的下降。
这种光敏电阻的变化可通过适当的电路进行读取和转换,进而获得烟雾浓度的信息。
2. 电路设计要点(1)光源与光敏电阻的选择:光源应具有较高的亮度以保证足够的照度,而光敏电阻应对光照变化灵敏。
适当的光敏电阻选择有助于提高测量精度。
(2)模拟电路设计:传感器的输出信号一般为模拟电压或电流,因此模拟电路的设计是关键。
设计时应考虑到灵敏度、稳定性和噪声等因素,选择合适的运放和滤波电路。
(3)数字电路设计:为了实现数字化输出和与其他设备的通信,可以采用ADC(模数转换器)将模拟信号转换为数字信号,并通过微处理器或其他数字设备进行处理。
二、精度测试技术1. 测试设备选择为了准确测量烟雾传感器的精度,应选择专业的测试设备。
常用的测量仪器包括多功能模拟信号发生器、示波器、数字示波器和相关的温湿度控制设备等。
2. 测试环境控制在进行烟雾传感器精度测试时,测试环境的控制非常重要。
首先,需要保证测试室内的温度和湿度保持稳定,并且符合设备的工作要求。
其次,应确保烟雾传感器与测试设备之间的电缆连接良好,避免干扰对测试结果的影响。
3. 测试方法(1)零点校准:将烟雾传感器放置在无烟雾的环境中并正常通电,记录下此时传感器的输出信号作为零点。
通常,建议在每次使用前进行零点校准,以保证测试的准确性。
(2)浓度响应测试:通过向测试环境中引入不同浓度的烟雾,记录下传感器输出信号与实际浓度之间的对应关系。
可以绘制响应曲线或建立传感器输出与实际浓度之间的数学模型。
(3)重复性测试:在相同条件下,重复进行一系列测量,检查传感器的输出信号是否稳定一致。
专用烟雾探测器探测电路综述

图1 ( ) ;但 是 当有 烟 雾进入 后 ,光线在 烟雾 中产 a
生 散射 ,从而 有 部分 光 线射 到 感光 元 件上 ,如 图 1
火 灾产 生物 或火灾 发生 时的特 性值 ,将 探测 元件 传 来 的原 始信 号转换 为脉 冲量 ,送入 火灾 自动 报警 控
( ) 。烟 雾越 浓 ,散 射 到感 光元 件 上 的光 线就 越 b
多 ,感 光元件 再把 光信 号通过 专用 电路 转换为 电信 号进行输 出。
制 器 中 ,控制 器对接 收 到的信 号加 以计 算分析 ,并 判 定是 否有火 灾正 在发 生 ,发 出报 警信 号 。当前 主
要有两种探测 器工作原理【。 l 】
1 离子式 烟雾探测器 - 3 离 子 式 烟 雾 探 测 器 由一 个放 射 源 ( 如
摘 要 :烟 雾探测 器控制 专用 电路是一 种应 用于火 灾报警 系统 的大规模 专用集成 电路 ,该 电路 可以满
足 当前火 灾报 警 系统的工业 级需求 。上 海贝岭公 司通过对 国外 同类 电路 的研 究和吸 收 ,对于光 电型
和 离子型 两种探 测 电路 在集成 电路 制造 工艺和产 品设计上取得进 展 ,实现 了该类 电路 的 国产化 ,并
且在 产品应 用上取 得 了多项 突破 ,满足 了客户 的具体 使 用和 调试需 求,同时针对 该产品和客 户的高
可 靠 性 要 求 ,该 系列 产 品 通 过UL 准 的检 测 , 获得 了美 国 的U 认 证 。 标 L
关键词 :烟 雾探 测 ;UL 认证 ;离子型探测 电路 ;光 电型探测 电路 中图分类号 :T 9 N4 2 文献标识码 :A 文章编号 :18 —0 0 (0 2 60 3 -3 6 117 2 1 )0 -0 90
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
专用烟雾探测器探测电路综述聂纪平,杜 虹(上海贝岭股份有限公司,上海 200233)摘 要:烟雾探测器控制专用电路是一种应用于火灾报警系统的大规模专用集成电路,该电路可以满足当前火灾报警系统的工业级需求。
上海贝岭公司通过对国外同类电路的研究和吸收,对于光电型和离子型两种探测电路在集成电路制造工艺和产品设计上取得进展,实现了该类电路的国产化,并且在产品应用上取得了多项突破,满足了客户的具体使用和调试需求,同时针对该产品和客户的高可靠性要求,该系列产品通过UL 标准的检测,获得了美国的UL 认证。
关键词:烟雾探测;UL 认证;离子型探测电路;光电型探测电路中图分类号:TN492 文献标识码:A 文章编号:1681-1070(2012)06-0039-03Smoke Detector Control ASIC ReviewNIE Ji-ping, DU Hong(Shanghai belling Corp ., Ltd , Shanghai 200233,China )Abstract: Smoke detector control IC is used for fire alarm system. The chip could achieve the industry class level for fire alarm system. Shanghai belling research the international same chip, get process and design knowhow of photoelectric and ionization smoke detector. Belling’s chips have many application innovations and get the customer application and adjustment requirement. And for the high reliability of the chip, Belling passes the UL spec for the chip, and gets UL certificate.Key words: smoke detector; UL audit; photoelectric smoke detector IC; ionization smoke detector IC收稿日期:2012-03-081 烟雾报警器控制电路简介1.1 烟雾报警器电路基本功能火灾探测器的一般工作原理是:传感元件检测火灾产生物或火灾发生时的特性值,将探测元件传来的原始信号转换为脉冲量,送入火灾自动报警控制器中,控制器对接收到的信号加以计算分析,并判定是否有火灾正在发生,发出报警信号。
当前主要有两种探测器工作原理[1]。
1.2 光电式烟雾探测器电路光电式感烟探测器有一个迷宫式烟雾探测室,里面设有一个光源和一个感光元件。
由于是迷宫式设计,光源的光线一般不能照射到感光元件上,如图1(a );但是当有烟雾进入后,光线在烟雾中产生散射,从而有部分光线射到感光元件上,如图1(b )。
烟雾越浓,散射到感光元件上的光线就越多,感光元件再把光信号通过专用电路转换为电信号进行输出。
1.3 离子式烟雾探测器离子式烟雾探测器由一个放射源(如Am241)、外置的采样室和内置的离子参考样本室电 子 与 封 装第12卷第6期组成,如图2(a)。
当放射源照射空气中的物质时,一部分物质变成带正电的离子,另一部分物质变成带负电的离子。
带正电的离子和带负电的离子在电场的作用下形成了一个电场,如图2(b)。
当烟雾进入采样室后与带电的离子结合,带电离子数量的减少使电场电压产生了变化,烟雾越多越浓电压变化就越大,通过专用电路转换为电信号进行输出。
图1光电式烟雾探测器工作原理图2 离子式烟雾探测器工作原理2 市场上的烟雾探测器控制电路简介当前市场上的烟雾报警电路主要是摩托罗拉公司、Allergo、Microchip等公司开发的电路,摩托罗拉主要是传统的离子型和光电型报警电路,Allergo 公司主要是带静音功能的报警电路,Microchip公司的产品上述两种电路都有,下面简单介绍一下上述公司的电路特点。
2.1 Allergo公司的A5366●可以并联50个单元;●低电压检测;●低灵敏度检测;●误报检测;●6V~12V工作;●静音功能。
其A53系列产品的主要特点包括:光电和离子型都有,主要可以提供联网和定时器功能,静音和电池接反的保护功能。
2.2 Motorola公司的MC145010●满足UL217和UL268;●6V~12V工作;●工作温度范围:-10℃~60℃;●静态功耗:8μA;●管脚有ESD和latchup保护。
其MC14系列产品的主要特点包括:基本的光电和离子型,可以带Mute Alarm Memory功能。
2.3 Microchip公司的RE46C120●离子型烟雾探测电路;●检测输入电流小于1pA;●静态功耗小于7μA;●低电压检测。
其RE46系列产品的主要特点包括:光电和离子型都有,主要可以提供联网和定时器功能,静态功耗较小。
3 上海贝岭烟雾报警器电路简介3.1 上海贝岭烟雾报警器电路的发展上海贝岭的烟雾报警电路是在国外同类电路的基础上进行消化吸收研发的,该产品基本上可以反映当前国际市场该类电路的最高水平。
和上述国际公司的电路相比,上海贝岭的烟雾报警电路在设计、工艺和应用方面均有所创新,主要有以下特点和显著优势:(1)针对国外同类产品进行了改进,提出了新的电路解决方案,通过内部电路的优化改善光电型报警器电路的调试方法;同时对光电型电路的静音模式电路也进行了研发,提出了贝岭的设计方案。
(2)针对离子型烟雾报警器的特殊需要,需要检测小于1pA的输入漏电,对于这种器件级的小信号的检测尚未有先例,贝岭提出了新的应用方案,可以确保客户使用的要求。
同时针对离子型报警器电路的客户要求开发了带静音的调试方法,满足了客户的使用要求。
(3)烟雾报警器电路对于工艺的稳定性要求较高,针对贝岭公司的工艺特点,对工艺进行了优化,研发了具有贝岭特点的专用DBICOMS工艺平台,通过该工艺设计的电路可以大大优化器件性能并且节约了制造成本。
3.2 技术应用创新(1)光电型报警器的应用创新贝岭在设计带静音功能的光电型报警器的过程中,考虑到客户的多方需求,主要针对烟雾探测系统的特点设计了专门的静音(HUSH)控制电路。
HUSH状态与待机状态的区别是,HUSH时放大的信号与HUSH端电平比较。
当HUSH端电位=VSS或HUSH端悬空,则禁止HUSH功能。
该装置的电路框图如图3,本发明主要针对上述两个电路增加了一个内部控制单元,来实现相关的功能。
第12卷第6期聂纪平,杜 虹:专用烟雾探测器探测电路综述图3 光电型报警器电路框图这样的好处是,需要静音功能的客户可以直接使用本电路,对于不需要HUSH 功能的客户,直接将15脚LSSET 脚悬空,在这个外围的应用条件下即可实现正常的光电型烟雾报警控制功能。
这个应用很好地满足了烟雾探测器系统厂商的要求,在全面保证系统功能的前提下大大优化了器件的性能,可以满足客户的多方面要求。
(2)离子型报警器的应用创新针对离子型报警器客户,有的也提出了希望加入静音功能的要求,贝岭公司针对客户的要求,通过外围电路的完善,实现了这个功能。
图4 报警器电路图本应用的工作原理如下(见图5):按一下静音(HUSH )键,电解电容E 充电到电源电压V dd ,然后通过第一高阻电阻R 1、第二高阻电阻R 2缓慢放电,期间三极管NPN 饱和导通,使得第一灵敏度端子PIN13电平向第二灵敏度端子PIN4大大降低,达到报警停止的目的,当电解电容E 的电压下降到不足以维持三极管NPN 导通时,烟雾报警器的灵敏度回复正常。
对于第一、第二高阻电阻R 1、R 2、电解电容E 、电阻R 3取不同的值,静音时间不同,如表1所示。
电阻R 3可以改变灵敏度降低的程度:当电阻R 3=0时,灵敏度最低;随着电阻R 3阻值的增加,灵敏度增加。
表1 不同参数下静音时间E R 1R 2R 3静音时间22μF 1.5M Ω2M Ω03min 22μF 2M Ω5M Ω08min 22μF2M Ω10M Ω14min如果静音时仍然希望保留一定灵敏度,使得烟雾浓度特别大时仍然可以报警提醒,电阻R 3就选取一定值,范围是0Ω~100Ω。
如果第二高阻电阻R 2(下转第46页)电 子 与 封 装第12卷第6期[12] 胡文堂,高胜友,鲁宗相,等.利用设备风险评估的检修策略优化[J ].高电压技术,2010,36(11):2 699-2 704.[13] 余绍峰,何文林,孙翔.输变电设备故障率的估算方法[J].浙江电力,2009:5-8.[14] 潘乐真,张焰,俞国勤,等.状态检修决策中的电气设备故障率推算[J].电力自动化设备,2010,30(2):91-94.[15] 张功林,林韩,陈彬,等.中压配电网元件运行可靠性评估[J].供用电,2010,27(1):33-37.[16] 鲁宗相,吴林林.基于风险评估的断路器检修决策研究[J].电力系统保护与控制,2010,38(15):47-52.作者简介:仝世渝(1968—),男,河南人,硕士,从事安全监督管理及安全风险管理方面的研究工作。
不用,电解电容E 的电压下降非常慢,静音的时间极长;必须将电解电容E 的容量极大地减小,通过改变线路参数,可以达到每一次静音的时间不一定相同。
图5 离子型报警器静音功能实现电路3.3 上海贝岭烟雾报警器集成电路的UL 认证烟雾报警器电路由于应用于消防领域,对于产品的质量要求很高。
针对这方面要求,上海贝岭按照UL217和UL268规范的要求,于2006年和2009年通过了烟雾报警器系列电路的UL 认证[2]。
4 烟雾报警器电路的下一步发展(1)从电路设计来看,从环保和低压的角度考虑,以后会形成低电压的烟雾报警电路。
这方面Allergo 公司已经有产品在进行这方面的尝试。
(2)增加了静音功能的应用,无论从系统级别还是电路设计上都会考虑静音功能的设计,贝岭公司已经有这方面的电路设计。
(3)工艺上需要更新,为了成本和电路特性的要求,烟雾报警器对生产工艺的要求较高。
贝岭公司在以往的工艺研发基础上会进一步改进工艺水平。
参考文献:[1] 国家火灾自动报警系统设计规范[S]. 中国标准GBJ116-88.[2] Single- and Multiple-station Smoke Alarms–Component[S].美国UL 标准UTGT2.S24096.作者简介:聂纪平(1974—),男,高级工程师,就职于上海贝岭股份有限公司,从事集成电路的研发工作。
