单片机跑马灯实验报告
单片机跑马灯(流水灯)控制实验报告
单片机跑马灯(流水灯)控制实验报告实验目的：本实验旨在通过使用单片机对LED灯进行控制，实现跑马灯（流水灯）的效果，同时熟悉单片机编程和IO口的使用。
实验器材：1）STC89C52单片机2）最基本的LED灯3）面包板4）若干跳线实验过程：1.硬件连接：将单片机的P2口与面包板上的相应位置连接，再将LED灯接入面包板中。
2.编写程序：按照题目要求编写所需程序。
3.单片机烧录：将程序烧录进单片机中，即可实现跑马灯效果。
程序详解：1. 由于LED灯是呈现亮灭效果，我们要编写程序来控制LED的亮灭状态。
2. 在程序中，我们通过P2口控制LED灯的亮灭状态。
例如，若要让LED1亮，我们就将P2口的第一个引脚设置为低电平（0），此时LED1就会发光。
同样地，若要LED2，LED3等依次点亮，则需要将P2口的第二个、第三个引脚设置为低电平，依此类推即可。
3. 接下来，我们要实现每个LED灯的亮灭时间间隔，并实现跑马灯的效果。
4. 在本实验中，我们采用了计时器中断的方式来实现灯光的控制，即在定时器中断函数中对P2口进行控制，这样可以方便地控制灯亮灭时间和亮度。
通过改变定时器中断的时间，可以改变LED灯的亮灭时间；通过改变P2口的控制顺序，可以实现跑马灯效果。
5. 整个程序比较简单，具体的代码实现可以参考以下程序：#include <REG52.H>#include <intrins.h>#define uint unsigned int #define uchar unsigned char void Delay1ms(uchar _ms); void InitTimer0();sbit led1=P2^0;sbit led2=P2^1;sbit led3=P2^3;sbit led4=P2^4;sbit led5=P2^5;sbit led6=P2^6;sbit led7=P2^7;void InitTimer0(){TMOD=0x01;TH0=(65536-50000)/256; TL0=(65536-50000)%256; EA=1;ET0=1;TR0=1;}void Timer0() interrupt 1 {static uint i;TH0=(65536-50000)/256; TL0=(65536-50000)%256;i++;if(i%2==0){led1=~led1;}if(i%4==0){led2=~led2;}if(i%6==0){led3=~led3;}if(i%8==0){led4=~led4;}if(i%10==0){led5=~led5;}if(i%12==0){led6=~led6;}if(i%14==0){led7=~led7;}}void Delay1ms(uchar _ms){uchar i;while(_ms--){i=130;while(i--);}}实验总结：通过本次实验，我们掌握了单片机控制跑马灯（流水灯）的方法，对单片机编程和IO 口的使用有了更深入的了解。

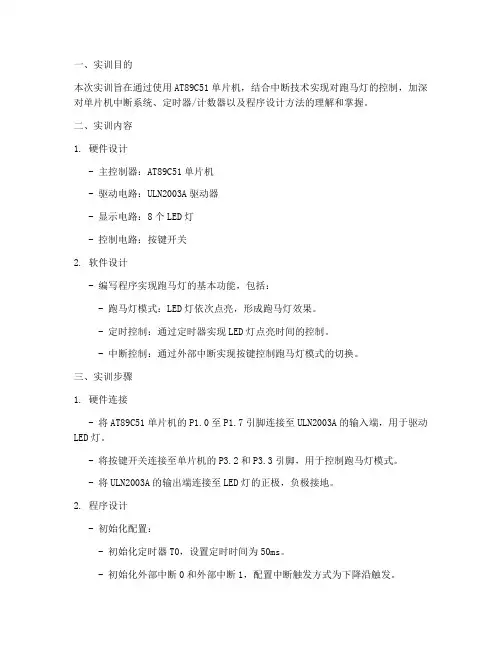

跑马灯中断控制实训报告
一、实训目的本次实训旨在通过使用AT89C51单片机，结合中断技术实现对跑马灯的控制，加深对单片机中断系统、定时器/计数器以及程序设计方法的理解和掌握。
二、实训内容1. 硬件设计- 主控制器：AT89C51单片机- 驱动电路：ULN2003A驱动器- 显示电路：8个LED灯- 控制电路：按键开关2. 软件设计- 编写程序实现跑马灯的基本功能，包括：- 跑马灯模式：LED灯依次点亮，形成跑马灯效果。
- 定时控制：通过定时器实现LED灯点亮时间的控制。
- 中断控制：通过外部中断实现按键控制跑马灯模式的切换。
三、实训步骤1. 硬件连接- 将AT89C51单片机的P1.0至P1.7引脚连接至ULN2003A的输入端，用于驱动LED灯。
- 将按键开关连接至单片机的P3.2和P3.3引脚，用于控制跑马灯模式。
- 将ULN2003A的输出端连接至LED灯的正极，负极接地。
2. 程序设计- 初始化配置：- 初始化定时器T0，设置定时时间为50ms。
- 初始化外部中断0和外部中断1，配置中断触发方式为下降沿触发。
- 跑马灯控制：- 设置定时器T0中断，当定时器溢出时触发中断，实现LED灯的点亮和熄灭。
- 在中断服务程序中，通过移动LED灯的位置，实现跑马灯效果。
- 按键控制：- 当按下P3.2引脚对应的按键时，切换跑马灯模式。
- 当按下P3.3引脚对应的按键时，停止跑马灯运行。
3. 程序调试- 编译程序，将生成的HEX文件烧录至AT89C51单片机。
- 连接调试器，观察程序运行情况，确保跑马灯控制功能正常。
四、实训结果与分析1. 跑马灯效果通过实验，成功实现了跑马灯的基本功能，LED灯依次点亮，形成跑马灯效果。
定时器T0的设置保证了LED灯点亮时间的控制，中断技术实现了按键控制跑马灯模式的切换。
2. 中断控制外部中断0和外部中断1的配置保证了按键控制功能的实现。
当按下按键时，中断服务程序会根据按键的引脚和状态切换跑马灯模式或停止跑马灯运行。
单片机课程设计报告跑马灯
单片机课程设计报告跑马灯武汉纺织大学单片机课程设计报告设计课题：跑马灯指导教师：刘丰姓名：颜珊曹坤班级：应电092一、设计任务利用单片机制作让LED灯依次闪烁时间间隔为0.5S二次后时间加快为0.2S并循环闪烁的跑马灯.二、设计要求（1）采用单片机STC89C52来控制，下载器由芯片MAX232来对程序的下载。
（2）LED灯的闪烁间隔时间为0.5S-0.25S-1S,每循环两圈更改闪烁速度。
（3）供电采用USB方口的方式。
三、方案设计与论证跑马灯电路的组成方框图为：四，主要元件介绍（1）单片机STC89C52引脚介绍stc89c52的内核和AT51系列单片机一样，故引脚也相同：1~8：I/OP1口（P1.0~P1.7）；9：复位脚（RST/Vpd）；10~17：I/OP3口（P3.0=RXD，P3.1=TXD，P3.2=-INT0，P3.3=-INT1，P3.4=T0，P3.5=T1，P3.6=-WR，P3.7=-RD）主要是此引脚；18、19：晶振（18=XTAL2，19=XTAL1）；20:地（Vss）；21~28：I/OP2口（P2.0~P2.7)；29：-PSEN；30：ALE/-PROG；31：-EA/Vpp32~39：I/OP0口（P0.7~P0.0）；40：+5V电源。
注：引脚功能前加“-”，说明其是低电平有效。
如P3.2=-INT0。
（2）MAX232介绍MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的接口电路,使用+5v单电源供电。
内部结构基本可分三个部分：第一部分是电荷泵电路。
由1、2、3、4、5、6脚和4只电容构成。
功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。
第二部分是数据转换通道。
由7、8、9、10、11、12、1 3、14脚构成两个数据通道。
其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、1 4脚（T1OUT）为第一数据通道8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2 OUT）为第二数据通道。
单片机试验三：跑马灯试验
单片机试验三：跑马灯试验
前面做了二极管的点亮与熄灭和二极管闪烁试验，在这基础上再来做一个
跑马灯试验。
所用到的器件也是试验板上的八只二极管，要让它们一个个的轮
流循环点亮，需要该变P1 口的值，即先送入11111110B 给P1 口，让第一只二级管点亮，由于程序执行时间很短（微秒级），所以我们需要它亮一段时间，
就是所说的延时；然后再送入11111101B 给P1 口即第二只点亮，其它都是熄灭的，延时，再让第三只点亮。
就这样不断的循环，这就成跑马灯了。
程序如下：第一种：
ORG 1000H
LJMP BEGIN
BEGIN: MOV A,#11111110B ;低电平对应的发光二极管亮
MOV P1，A ；将值送到P1 口，第一只点亮
LCALL DL ；调用延时
MOV A,#11111101B
MOV P1，A ；第二只点亮
LCALL DL ；调用延时
MOV A,#11111011B
MOV P1，A ；第三只点亮
LCALL DL ；调用延时
MOV A,#11110111B
MOV P1，A ；第四只点亮
LCALL DL ；调用延时
MOV A,#11101111B。
单片机跑马灯（流水灯）控制实验报告
单片机实验报告姓名： 学号：一、 实验实现功能：1：计数器功能2：流水灯二、 具体操作：1、计数器功能数码管的动态显示。
每按一次K2键计数器加1通过数码管显示出来，计数器可以实现从0计数到9999。
2、流水灯当在计数器模式下的时候按下K3键时程序进入跑马灯模式，8个小灯轮流点亮每次只点亮一个，间隔时间为50ms 。
三、 程序流程图开始 定时器T0 设置初值，启动定时器，打开中断复位 Key2按下 中断关闭 计数器模式 计数器加1 Key3按下 流水灯模式 数码管显示数字加1 跑马灯点亮间隔50ms Key1按下中断打开四、程序#include <reg51.h>typedef unsigned char uint8;typedef unsigned int uint16; //类型定义sbit P2_1 = P2^1;sbit P2_2 = P2^2;sbit P2_3 = P2^3;sbit P2_4 = P2^4; //位声明四个数码管开关sbit Key2 = P3^2;sbit Key3 = P3^3; //位声明2个按键K2和K3sbit Ledk = P2^0 ; //LED 开关void delay(uint16 i); //延时函数声明void refresh (); // 数码管刷新函数声明void liushuideng(); //流水灯函数声明uint8 number[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//数码管的真值表uint8 out[4] = {0}; // 数组变量uint16 counter=0; //用作计数器的变量uint16 Time_counter=0; //用作定时器的变量void main() //主函数{TMOD = 0x01; //定时器0，工作方式一TH0 = 0xFC;TL0 = 0x18; //定时器初值使每次循环为1msTR0 = 0; //定时器0开始作ET0 = 0; // 定时器中断关EA = 0; // 关中断while(1) //计数器模式{Ledk =1 ; //led开关关out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位if (!Key2) //计数器加1{++counter; //自加out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位while(!Key2) //等待键盘抬起refresh(); //刷新数码管}refresh(); //刷新数码管if (!Key3) // 进入跑马灯模式liushuideng();}} //主函数结束/*******************延时*************/void delay(uint16 i){uint8 j; // 定义局部变量for(i;i>0;i--) //循环i*240 次for(j=240;j>0;j--);}/************数码管刷新******************/void refresh (){uint8 j;for (j=0;j<4;j++) //四次循环刷新数码管{switch(j){case 0: P2_1=1;P2_2=1;P2_3=1;P2_4=0;break;case 1: P2_1=1;P2_2=1;P2_3=0;P2_4=1;break;case 2: P2_1=1;P2_2=0;P2_3=1;P2_4=1;break;case 3: P2_1=0;P2_2=1;P2_3=1;P2_4=1;break;//每次循环只选中一个数码管default:break;}P0 = out[j]; // 位选,给数码管送值delay (20); //延时消抖}}/*************定时器的中断服务函数**************/void Timer0_Overflow() interrupt 1 //定时器0溢出中断,这个语句1ms执行一次{TH0 = 0xFC;TL0 = 0x18; //每1ms重新赋定时器初值Time_counter++; //计数，看经过了几个1ms}/***********************流水灯子函数****************************/ void liushuideng(){uint8 j = 0 ; //定义局部变量P0 = 0xff; // 小灯全关TR0 = 1; //定时器1开始计时EA = 1; //中断开放ET0 = 1; //定时器0中断开while(1){Ledk = 0 ; //打开LED开关P2 = P2|0x1E; //关掉数码管if(50 == Time_counter) //50个毫秒{P0=~(1<<j++); //控制小灯Time_counter = 0; //清零开始下一次循环定时}if (8==j) //移完8次再重新移{j=0;}}}。

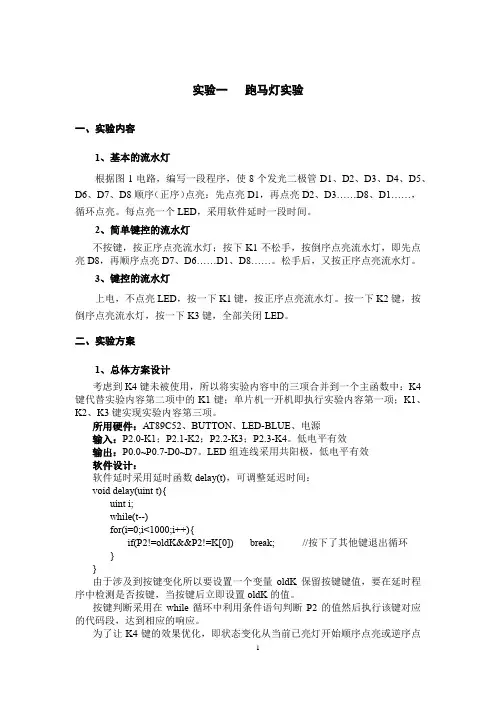

单片机 跑马灯实验
void hold(){
n=8;
while(1){
if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯
oldK=K[4];
if(n==-1)n=7;//D0灯亮后点亮D7
while(n>=0){
out=D[n];
n--;
if(delay4(15))break;
}
}
if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯
void hold(){
n=8;
while(1){
if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯
oldK=K[4];
if(n==-1)n=7;//D0灯亮后点亮D7
while(n>=0){
out=D[n];
n--;
if(delay4(15))break;
}
}
if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯
图43键控的流水灯
五、实验思考题
1、采用I/O口作为输出口时要考虑哪些因素？为什么实验装置中LED要串联一个电阻？
当作为输出口时候就是单片机向外发出数据，或者再产生拉电流，单片机的拉电流一般要比灌电流小，基本上就能点亮2,3个LED，功率很有限，所以一般时候必须用驱动芯片来驱动单片机的外围器件。串联电阻是为了保护电路。
while(1){//开机即正序点亮流水灯
forward();
if(P2!=K[0]){
break;
}
}
while(1){
out=AllOff;
if((P2&0x0f)!=0x0f){//检测有键按下
delay10ms();//延时10ms再去检测
跑马灯单片机实训报告
一、前言随着科技的不断发展，单片机技术在各个领域得到了广泛的应用。
为了提高我们的实践能力，加强理论知识与实际操作的结合，我们进行了单片机跑马灯实训。
通过本次实训，我们深入了解了单片机的基本原理，掌握了单片机的编程方法，并能够运用所学知识解决实际问题。
二、实训目的1. 熟悉单片机的硬件结构和工作原理。
2. 掌握单片机的编程方法，包括汇编语言和C语言。
3. 学会使用单片机进行简单的外设控制。
4. 提高动手能力和团队合作能力。
三、实训内容1. 实训设备（1）8051单片机开发板（2）LED灯（3）电阻（4）电源2. 实训步骤（1）搭建电路首先，我们需要搭建跑马灯的电路。
将LED灯串联，然后连接到单片机的P1口。
在LED灯的正极和负极之间串联一个电阻，用于限流。
（2）编写程序接下来，我们需要编写跑马灯的程序。
以下是用C语言编写的跑马灯程序：```c#include <reg51.h>#define LED P1void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 1275; j++);}void main() {while (1) {LED = 0x01; // 第一个LED灯亮 delay(500); // 延时LED = 0x02; // 第二个LED灯亮 delay(500); // 延时LED = 0x04; // 第三个LED灯亮 delay(500); // 延时LED = 0x08; // 第四个LED灯亮 delay(500); // 延时LED = 0x10; // 第五个LED灯亮 delay(500); // 延时LED = 0x20; // 第六个LED灯亮 delay(500); // 延时LED = 0x40; // 第七个LED灯亮 delay(500); // 延时LED = 0x80; // 第八个LED灯亮 delay(500); // 延时LED = 0x00; // 所有LED灯熄灭delay(500); // 延时}}```（3）编译程序将编写的程序导入到单片机开发板中，并下载到单片机中。
单片机跑马灯实验报告
学号14142200277序号19单片机原理与接口技术实验报告实验项目序号一实验项目名称跑马灯实验姓名卢志雄专业电子信息工程班级电信14-2BF 完成时间2016年4月2日一、实验内容实验内容为3项，其中第1、2项必做。
1、基本的流水灯。
根据图1电路，编写一段程序，使8个发光二极管D1、D2、D3、D4、D5、D6、D7、D8顺序（正序）点亮：先点亮D1，再点亮D2、D3……D8、D1……，循环点亮。
每点亮一个LED，采用软件延时一段时间。
2、简单键控的流水灯。
不按键，按正序点亮流水灯；按下K1不松手，按倒序点亮流水灯，即先点亮D8，再顺序点亮D7、D6……D1、D8……。
松手后，又按正序点亮流水灯。
3、键控的流水灯。
上电，不点亮LED，按一下K1键，按正序点亮流水灯。
按一下K2键，按倒序点亮流水灯，按一下K3键，全部关闭LED。
二、电路原理图图1 跑马灯实验电路原理图三、程序流程图开始检测P2键值完成对应键值的功能判断P2键值是否改变图2 简单键控的流水灯程序流程图四、源程序1、基本的流水灯#include<reg51.h>#define uint unsigned int#define uchar unsigned charvoid delay( j ) //延时函数data uint j;{ data uint i;while(j--)for(i=0;i<250;i++);}void main( ) //主函数{ data uchar a;a=1; //保证只有一个点亮while(1) //不断循环{ P2=~a; //低电平点亮a=a<<1; //左移一位，右补0 if(a==0)a=1; //全0delay(2250);} //流动点亮延时}2、简单键控的流水灯#include<reg51.h>#define uchar unsigned char#define uint unsigned intvoid delay(uint i){ uchar t;while(i--){for(t=0;t<120;t++);}}void main(){ data uchar a;a=1;while(P2==0xff){ P0=~a;a=a<<1;if(a==0)a=1;delay(250);}while(P2==0xfe){ P0=~a;a=a>>1;if(a==0)a=128;delay(250);}}3、键控的流水灯#include<reg51.h>#define uchar unsigned char #define uint unsigned int void delay(uint i){ uchar t;data uchar b=0xfb;while(i--){ if(P2==0xfe) b=0xfe;if(P2==0xfd) b=0xfd;if(P2==0xfb) b=0xfb;for(t=0;t<120;t++);}}void main(){ data uchar a;a=1;while(P2==0xfe){ P0=~a;a=a<<1;if(a==0)a=1;delay(250);while(P2==0xff){P0=~a;a=a<<1;if(a==0)a=1;delay(250);}}while(P2==0xfd){ P0=~a;a=a>>1;if(a==0)a=128;delay(250);while(P2==0xff){ P0=~a;a=a>>1;if(a==0)a=128;delay(250);}}while(P2==0xfb){ P0=0xff;}}五、实验结果1、基本的流水灯基本流水灯仿真图2、简单键控的流水灯简单键控的流水灯仿真图3、键控的流水灯键控的流水灯仿真图六、思考题回答1、采用I/O口作为输出口时要考虑哪些因素？为什么实验装置中LED要串联一个电阻？答：电压的大小（包括它能感知的最小电压作为高电平），电流的驱动能力等，同时也要要考虑它是否要加上拉电阻。
