可编程DMA控制器8237A
，则强制DMAC内部
15 可编程DMA控制器
8237的引脚功能
MEMR/MEMW： 8237发出的存储器读/写信号
IOR/IOW： 8237作为主控时，输出的I/O读/写信号。 8237作为从控时，CPU发出的I/O读/写信号，用于 读/写8237
16 可编程DMA控制器
8237的引脚功能
ADSTB：地址选通信号 用于启动地址锁存器
号DREQ到DMAC
DMAC检查该信号是否被屏蔽及其优先权，如确认该
信号有效则向CPU发送总线请求信号HRQ(连到CPU
的HOLD)
地址总线
CPU
数据总线
存储器
HRQ
DMAC
DREQ
外设
6 可编程DMA控制器
概述
DMA响应和数据传送阶段
每个总线周期结束时CPU检测HOLD，如为高电平，则响应 HOLD请求进入保持态，使三态总线CPU侧呈高阻状态，并以总 线保持响应信号HLDA通知DMAC DMAC接管总线，并以DACK信号通知外设，使之成为DMA传 送时被选中的设备，同时DMAC给出内存地址以及I/O读写和存 储器读写控制信号，在外设和存储器之间完成数据传送
READY：存储器或I/O的就绪信号
17 可编程DMA控制器
8237的编程结构
18 可编程DMA控制器
8237的编程结构
控制寄存器
8位，4个通道共用，用于设定8237的信号形式、工作 时序、传输方向。 端口地址08H
信号形式：DREQ/DACK信号的有效形式。 工作时序：普通时序（3个时钟周期完成一次传输）
压缩时序（2个时钟周期完成一次传输） 传输方向：内存 I/O（常用）
I/O内存（常用） 内存内存（PC系列机未用）
19 可编程DMA控制器
控制寄存器格式
例如，PC系列机的8237，按如下要求工作：禁止存储器到存储器传送，按正常时序，滞后写入， 通道按固定优先权排序，允许 8237进行DMA操作，DREQ高电平有效，DACK低电平有效。
4 可编程DMA控制器
概述
DMA操作之前，应先对DMAC编程，把要传送的数据 块长度、数据块在存储器中的起始地址，数据传送方向 等信息发送给DMAC DMA操作过程包括三个阶段：
•DMA请求 •DMA响应和数据传送 •传送结束
5 可编程DMA控制器
概述
DMA请求阶段
当外设要求以DMA方式为它服务时，发DMA请求信
内存
外设
非DMA方式 (包括程序控制方式和中断方式)
DMA方式
3 可编程DMA控制器
概述
DMAC具有独立的控制三大总线来访问存储器和I/O端 口的能力，它能像CPU一样提供数据传送所需的地址 信息和读写控制信息
DMAC和CPU都挂在系统总线上，当进入DMA方式时， DMAC成为总线主控。
在总线上，可以控制其他部件的部件称为总线主控或 主控(bus master)，被控部件称为从控(slave)。任意时 刻，总线上只有一个主控。
则命令字为00000000B=00H
MOV AL，00H OUT DMA+8，AL
；命令字 ；写入可命编令程寄DM存A器控制器8237A
状态寄存器
8位，4个通道共用，与控制寄存器共用一个端口地址 端口地址08H 记录每个通道是否有请求、传输是否结束
21 可编程DMA控制器
暂存寄存器
8位 , 端口地址0DH 在内存内存传输时，暂存数据。 注意：内存 I/O传输时，数据不进入8237内部， 只存在于数据总线上
DMAC
EOP
外设
8 可编程DMA控制器
概述
PC系列微机使用可编程DMA控制器 8237A(简称8237) 实现DMA功能 8237有四个通道，每个通道都有独立的与相应外设接 口相联系的信号，四个通道共享与CPU相连的控制信 号、地址信号、数据信号
9 可编程DMA控制器
8237的引脚功能
10 可编程DMA控制器
11
8237A芯片内部结构
8237的引脚功能
•请求/应答信号 外设接口电路向8237的请求信号：DREQ3~DREQ0 8237对外设接口电路的应答信号：DACK3~DACK0 8237向CPU申请总线的信号：HRQ（连至CPU的HOLD） CPU向8237传送的允许使用总线信号：HLDA
12 可编程DMA控制器
8237的引脚功能
•地址信号 ：CPU初始化8237或读8237状态时所需的片选信号
A7~A0（输出）：8237访问存储器的地址信号的低8位。 A3~A0（输入）：CPU初始化8237或读8237状态时， 用于寻址8237内部寄存器
13 可编程DMA控制器
8237的引脚功能
•数据信号(双向)： DB7~DB0 CPU为主控时，可以通过I/O读命令查询8237的状 态寄存器的内容，或通过I/O写命令对8237的内部 寄存器进行编程，数据传送通过DB7~DB0 8237为主控时， DB7~DB0输出要访问的内存地址 的高8位，并通过ADSTB锁存到外部地址锁存器中， 和A7~A0输出的低8位地址一起构成16位地址
22 可编程DMA控制器
模式寄存器
8位，设定DMA的传输模式，4个通道的模式寄存器 共用一个端口地址，端口地址0BH 传输模式：
•单字节传输模式 •数据块传输模式 •请求传输模式 •级联传输模式
第九章 可编程DMA控制器8237A
一、 DMA控制器8237
1. 概述 2. 8237的引脚功能 3. 8237的编程结构 4. 8237对内存和I/O的寻址
2 可编程DMA控制器
概述
DMA=Direct Memory Access，直接存储器存取
数据通道
数据通道
CPU
DMAC
内存
外设
数据通道
14 可编程DMA控制器
8237的引脚功能
•地址允许信号：AEN
8237作为主控时（8237控制总线），输出AEN=1。
8237作为从控时（CPU控制总线），输出AEN=0。
•DMA传输结束信号： （双向）
当DMAC内部任一通道传输结束，8237发出
若由外部给DMAC送入有效的 所有通道结束传输。
地址总线
CPU
数据总线
存储器
HLDA
MEMR/MEMW
DACK
外设
DMAC
7
IOR/IOW
可编程DMA控制器
概述
传送结束阶段
传送完成后，DMAC放弃总线，撤消总线请求(HRQ 为低)，CPU检测到HRQ(HOLD)为低后，撤消HLDA， CPU重新获得总线控制权
CPU
地址总线 数据总线
存储器
HRQ
合集下载
可编程DMA控制器8237A
图7.5.5 DMA的读/写总线周期 ·非总 线信 号 (a) DMA读操作； (b) DMA写操作
(3) 8237几个特殊操作的说明。
S1 CLK AEN A8~A15 A 0~A7 RD WR 扩展 码 CLK A 0~A7 RD WR （b ） S2 S1 S2 （a） S1 S2 有效 有 效 S2 S3 S4 S2 S3 S4
定时 和 控制
A4～A7 输出缓冲
A8～ A15
命令 控制
写缓冲 DREQ0～ 4 DREQ3 HRQ HLDA DACK0～ 4 DACK3
读缓冲 据总线 I/O 缓冲 DB0～DB7
内部数 优先级 编号和 旋转优先 级逻辑 命令(8)
屏蔽(4)
读写 模式 (4×6) 状态(8) 临时(8)
请求(4)
设置命令寄存器
初始化必须设置命令寄存器，以确定其工作时序、 优先级方式、DREQ和DACK的有效电平及是否允许工 作等。
清除先／后触发器
先/后触发器是一个指针，当它为0时，对低字节进 行操作，当它为1时，对高字节进行操作。
设置地址和字节计数器
8237A每个通道有四个16位的寄存器。这四个寄存器 是基地址寄存器和当前地址寄存器以及基本字节计数 寄存器和当前字节计数寄存器。
7.5.2 DMA的工作方式、 操作类型及时序
1. 8237 DMA的工作方式及传输操作类型
(1) 8237的 4 种工作方式。 ① 单字节传送方式。在这种方式下， 每次仅传送一个字节数据。 传送
后，字节数寄存器减1，地址寄存器加1或减1(由初始化编程决定)。 HRQ变
为无效，8237释放系统总线，控制权返回给CPU。 当前字节数寄存器从初始 值减到0，还要再传输一个字节，又从0减到0FFFFH时，才发出有效EOP信号， 结束DMA传输过程。 通常，在DACK成为有效之前，DREQ必须保持有效。每次传送后， DMA控制器把总线让给CPU至少一个总线周期，且立即开始检测DREQ输入， 一旦DREQ为有效， 再进行下一个字节的传送。
8第八章 DMA 8237控制器
0 0 0 0
0 1 0 1
A0～A7 A8～A15 A0～A7 A8～A15 W0～W7 W8～W15 W0～W7
写 读
0 0 0 0
1 1 0 0
0 0 1 1
0 0 0 0
0 0 0 0
1 1 1 1
1 1 1 1
0 1 0 1
W8～W15
第八章
DMA技术
8237通道寄存器寻址
通 道
信
寄存器 操作
号
CS IOR IOW A3 A2 A1 A0
内部先/ 后触发 器
数据总线
基本地 址寄存 器
写
2
当前地 址寄存 器
基本字 节计数 器 当前字 节计数 器
读
0 0 0 0 0 0 0 0
1 1 0 0 1 1 0 0
第八章
DMA技术
4．8237A各寄存器对应的端口地址（戴P268 ）
表8-1 操作命令与有关信号的对应关系
CS
0 0 0
A3 A2 A1 A0
1 1 1 0 0 0 0 0 0 0 0 1
IOR IOW
0 1 1 1 0 0
命
令
读状态寄存器 写控制寄存器 写DMA请求标志寄存器
0
0 0
1
1 1
0
0 1
8237A在传送时有四种工作模式
① 单字节传送模式（戴P262 ） ② 块传送方式（戴P262 ） ③ 请求传送模式（戴P262）④级连传输模式 （戴P262）
在这种传送模式下，8237A可以进行连续的数据传送。当出现以下三种 情况之一时停止传送： a.字节计数器减到0，产生DMA传输结束信号，在线上输出一个有效脉冲。 b.由外界送来一个有效的信号 EOP 。 c.外界的DREQ信号变为无效（外设来的数据已送完）。
第8章 可编程DMA控制器8237A解析
17
2) DMA传送控制信号引脚
IOR/IOW: 双向，被动态时接收CPU的读/写命令,主动态时向
I/O发读/写命令； MEMR/MEMW: 输出，主动态时向M发读/写命令； CS: 被动态时,由CPU选中该芯片进行读/写操作； DB0～DB7：被动态时作数据线，双向三态，主动态时双功能, 地址和数据分时复用:传送M地址的A8～15，M-M传输时作数据 输入/输出线； A0～A3：双向，被动态作端口选择线(16个可访问端口)，主动 态发出M地址的A0～3； A4～A7：单向，主动态发出M地址的A4～7； ADSTB：地址选通，输出，用于将DB0～DB7发出的A8～15锁存 到外部地址锁存器;
内部寄存器组
有4个独立通道，每个通道有4个16位寄存器，一个工 作方式寄存器； 另有5个全芯片共用寄存器：命令，状态，请求，屏 蔽，暂存。
14
8.2 8237A内部结构及引脚
问题：芯片对外的联络方式如何？（引脚信号情况） 8-2-2 8237A的引脚 8237A是40引脚的双列直插式器件，由于它既可做主模块又
EOP RESET CS READY CLK AEN ADSTB
MEMR MEMW
地址暂存器 A15 ～A8 读/写缓冲器 当前地址 寄存器 （16×4） 当前字 计数器 （16×4）
I/O缓冲 A3～A 0 输出缓冲 A7～A4
16 读缓冲器 时 序 与 控 制 逻 辑 基地址 基字 寄存器 寄存器 4） （16× 4） （16×
可做从模块，故其外部引脚设置也具有一定的特点。如它的 I/O读写线和数据线是双向的，另外，还设置了存储器读/写 线和16位地址输出线。这些都是其他I/O接口芯片所没有的。
15
2) DMA传送控制信号引脚
IOR/IOW: 双向，被动态时接收CPU的读/写命令,主动态时向
I/O发读/写命令； MEMR/MEMW: 输出，主动态时向M发读/写命令； CS: 被动态时,由CPU选中该芯片进行读/写操作； DB0～DB7：被动态时作数据线，双向三态，主动态时双功能, 地址和数据分时复用:传送M地址的A8～15，M-M传输时作数据 输入/输出线； A0～A3：双向，被动态作端口选择线(16个可访问端口)，主动 态发出M地址的A0～3； A4～A7：单向，主动态发出M地址的A4～7； ADSTB：地址选通，输出，用于将DB0～DB7发出的A8～15锁存 到外部地址锁存器;
内部寄存器组
有4个独立通道，每个通道有4个16位寄存器，一个工 作方式寄存器； 另有5个全芯片共用寄存器：命令，状态，请求，屏 蔽，暂存。
14
8.2 8237A内部结构及引脚
问题：芯片对外的联络方式如何？（引脚信号情况） 8-2-2 8237A的引脚 8237A是40引脚的双列直插式器件，由于它既可做主模块又
EOP RESET CS READY CLK AEN ADSTB
MEMR MEMW
地址暂存器 A15 ～A8 读/写缓冲器 当前地址 寄存器 （16×4） 当前字 计数器 （16×4）
I/O缓冲 A3～A 0 输出缓冲 A7～A4
16 读缓冲器 时 序 与 控 制 逻 辑 基地址 基字 寄存器 寄存器 4） （16× 4） （16×
可做从模块，故其外部引脚设置也具有一定的特点。如它的 I/O读写线和数据线是双向的，另外，还设置了存储器读/写 线和16位地址输出线。这些都是其他I/O接口芯片所没有的。
15
微机原理与应用第12章可编程DMA控制8237A
灵活的编程控制
通过编程，8237A可以实现复杂的 DMA传输控制，满足各种应用需求。
8237a的优势与不足
• 易于集成：8237A具有标准的接口，可以方便地与其他微 处理器或外设集成。
8237a的优势与不足
成本较高
由于8237A是一款较为复杂的芯片，其制造成本相对 较高，增加了系统成本。
功耗较大
异步传输
错误检测与纠正
可编程DMA控制器8237A具备错误检测与 纠正功能，能够保证数据传输的可靠性和稳 定性，降低数据传输错误导致的系统故障。
可编程DMA控制器8237A支持异步传输 模式，使得不同外设之间可以实现独立的 数据传输，提高系统并行处理能力。
在实时系统中的应用
实时响应
可编程DMA控制器8237A能够快速响应外部事件，及时完成数据 传输任务，满足实时系统的要求。
数据传输编程包括设置数据传输的起始地址、 数据块大小、数据传输方向等参数，以确保数 据正确地从源地址传输到目标地址。
数据传输编程通常在数据传输任务开始时进行， 以确保控制器按照预期的参数和条件进行数据 传输。
控制字编程
1
控制字编程是8237a可编程dma控制器的重要特 性之一，用于控制数据传输的流程和行为。
02
初始化编程包括设置通道号、 数据块大小、数据传输方向、 是否循环传输等参数，以确保 数据传输的正确性和效率。
03
初始化编程通常在系统启动时 或数据传输任务开始前进行， 以确保控制器处于正确的初始 状态。
数据传输编程
数据传输编程是8237a可编程dma控制器的核 心功能之一，用于控制数据在内存和外部设备 之间的传输。
2
控制字编程包括设置控制字的各位值，以实现不 同的控制功能，如启动/停止数据传输、设置通道 号、设置数据块大小等。
通过编程，8237A可以实现复杂的 DMA传输控制，满足各种应用需求。
8237a的优势与不足
• 易于集成：8237A具有标准的接口，可以方便地与其他微 处理器或外设集成。
8237a的优势与不足
成本较高
由于8237A是一款较为复杂的芯片，其制造成本相对 较高，增加了系统成本。
功耗较大
异步传输
错误检测与纠正
可编程DMA控制器8237A具备错误检测与 纠正功能，能够保证数据传输的可靠性和稳 定性，降低数据传输错误导致的系统故障。
可编程DMA控制器8237A支持异步传输 模式，使得不同外设之间可以实现独立的 数据传输，提高系统并行处理能力。
在实时系统中的应用
实时响应
可编程DMA控制器8237A能够快速响应外部事件，及时完成数据 传输任务，满足实时系统的要求。
数据传输编程包括设置数据传输的起始地址、 数据块大小、数据传输方向等参数，以确保数 据正确地从源地址传输到目标地址。
数据传输编程通常在数据传输任务开始时进行， 以确保控制器按照预期的参数和条件进行数据 传输。
控制字编程
1
控制字编程是8237a可编程dma控制器的重要特 性之一，用于控制数据传输的流程和行为。
02
初始化编程包括设置通道号、 数据块大小、数据传输方向、 是否循环传输等参数，以确保 数据传输的正确性和效率。
03
初始化编程通常在系统启动时 或数据传输任务开始前进行， 以确保控制器处于正确的初始 状态。
数据传输编程
数据传输编程是8237a可编程dma控制器的核 心功能之一，用于控制数据在内存和外部设备 之间的传输。
2
控制字编程包括设置控制字的各位值，以实现不 同的控制功能，如启动/停止数据传输、设置通道 号、设置数据块大小等。

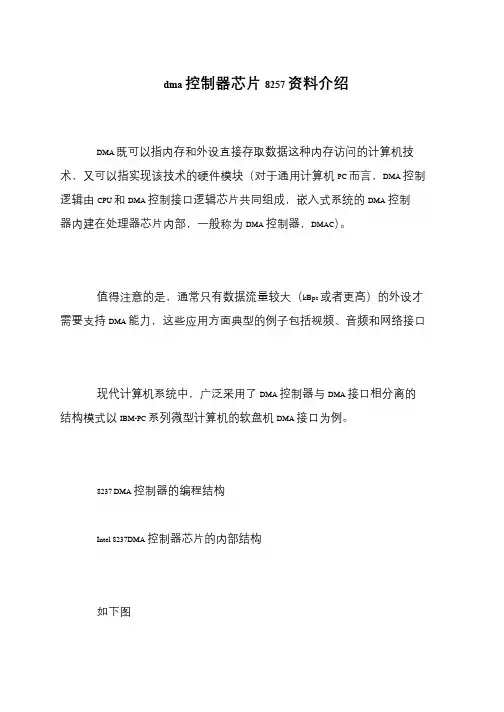

dma控制器芯片8257资料介绍
dma 控制器芯片8257 资料介绍
DMA 既可以指内存和外设直接存取数据这种内存访问的计算机技术，又可以指实现该技术的硬件模块（对于通用计算机PC 而言，DMA 控制逻辑由CPU 和DMA 控制接口逻辑芯片共同组成，嵌入式系统的DMA 控制器内建在处理器芯片内部，一般称为DMA 控制器，DMAC）。
值得注意的是，通常只有数据流量较大（kBps 或者更高）的外设才需要支持DMA 能力，这些应用方面典型的例子包括视频、音频和网络接口
现代计算机系统中，广泛采用了DMA 控制器与DMA 接口相分离的结构模式以IBM-PC 系列微型计算机的软盘机DMA 接口为例。
8237 DMA 控制器的编程结构
Intel 8237DMA 控制器芯片的内部结构
如下图。
DMA控制器和计数定时器
/写控制端；在CPU对8237A进行读/写时。
5
8237工作时各信号的配合： (2) 当作为主模块工作时 当8237A 作为主模块工作时，它会往总线上提 供要访问的内存地址，此时CS、AEN信号为高电平。
作为主模块工作时，8237A还必须输出IOR、IOW
MEMR、MEMW读/写信号。 另外最高4位地址在传输前，用指令送到一I/O 端口中，所以DMA传输时，每次传输字节限制在216 以下。
01=单字节传输 10=块传输 11=级联传输
传输类型选择： 00=校验传输 01=写传输 10=读传输 11=无意义 自动预置功能选择： 0=禁止 1=允许
通道选择： 00=选择通道0 01=选择通道1 10=选择通道2 11=选择通道3
内存 I/O
地址增减选择： 0=地址加1 1=地址减1
10
写：I/O 读：内存
6
二、8237A的工作模式
8237A有四种工作模式，每个通道可以用四 种模式之一工作。
(1) 单字节传输模式：
此方式下，8237A一次请求总线只传送一个 字节，就释放总线控制权。8237A和CPU交替管 理。 、
7
(2)块传输模式： 在此方式下，由DREQ启动后就连续的传送数 据，直至完成预定字节数的传送或由外部I/O接 口输入有效的EOP信号，8237A才释放总线控制权 而结束传输。 (3)请求传输模式： 此模式与块传输模式类似，所不同的是在每 传输 1B后，8237A都对DREQ端进行测试，若仍有 效则继续传送，若无效则立即停止传送，待 DREQ 再次有效后继续传送。
18
8. 8237A的特殊软件命令
（2）清除先/后触发器命令 是用来控制DMA通道中地址寄存器和字节计数器 的初值而设置的。 若该触发器为“0”，则读/写低8位；若为“1”， 则读/写高8位。每当对16位寄存器进行一次读/写操 作，则触发器改变一次状态。 为了保证对16位寄存器的读/写是从低字节开始， 应事先用此软件命令使先/后触发器强制清零。
5
8237工作时各信号的配合： (2) 当作为主模块工作时 当8237A 作为主模块工作时，它会往总线上提 供要访问的内存地址，此时CS、AEN信号为高电平。
作为主模块工作时，8237A还必须输出IOR、IOW
MEMR、MEMW读/写信号。 另外最高4位地址在传输前，用指令送到一I/O 端口中，所以DMA传输时，每次传输字节限制在216 以下。
01=单字节传输 10=块传输 11=级联传输
传输类型选择： 00=校验传输 01=写传输 10=读传输 11=无意义 自动预置功能选择： 0=禁止 1=允许
通道选择： 00=选择通道0 01=选择通道1 10=选择通道2 11=选择通道3
内存 I/O
地址增减选择： 0=地址加1 1=地址减1
10
写：I/O 读：内存
6
二、8237A的工作模式
8237A有四种工作模式，每个通道可以用四 种模式之一工作。
(1) 单字节传输模式：
此方式下，8237A一次请求总线只传送一个 字节，就释放总线控制权。8237A和CPU交替管 理。 、
7
(2)块传输模式： 在此方式下，由DREQ启动后就连续的传送数 据，直至完成预定字节数的传送或由外部I/O接 口输入有效的EOP信号，8237A才释放总线控制权 而结束传输。 (3)请求传输模式： 此模式与块传输模式类似，所不同的是在每 传输 1B后，8237A都对DREQ端进行测试，若仍有 效则继续传送，若无效则立即停止传送，待 DREQ 再次有效后继续传送。
18
8. 8237A的特殊软件命令
（2）清除先/后触发器命令 是用来控制DMA通道中地址寄存器和字节计数器 的初值而设置的。 若该触发器为“0”，则读/写低8位；若为“1”， 则读/写高8位。每当对16位寄存器进行一次读/写操 作，则触发器改变一次状态。 为了保证对16位寄存器的读/写是从低字节开始， 应事先用此软件命令使先/后触发器强制清零。
微机原理 第10章 DMA控制器8237A 习题及参考
第十章DMA控制器8237A1．试说明在DMA方式下，传输单个数据的全过程。
答：内存往外设传输单个数据：（1）当一个接口准备就绪，要进行DMA传输时，该接口往DMA 控制器发一个DMA请求；（2）DMA控制器采样到DRED有效电平后，若屏蔽寄存器是开放的，便往控制总线上发一个总线保持请求；（3）若CPU允许让出总线，则发回一个总线保持允许信号；（4）DMA控制器接到此信号后，就将其内部地址寄存器的内容送到地址总线上；（5）同时，DMA控制器往接口发一个DMA回答信号，并发出一个内存读信号和一个I／O写信号；（6）接口收到DMA回答信号后，撤除DMA请求信号，且内存把数据送到数据总线上；（7）接口锁存数据总线上的数据后，一般往DMA控制器回送一个准备好信号；（8）DMA控制器的地址寄存器内容加1或减1，字节计数器的值减1；（9）DMA控制器撤除总线保持请求信号，CPU收回总线控制权。
这样，就完成了对一个数据的DMA输出过程。
外设往内存传输单个数据的过程：（1）当一个接口中有数据要输入时，就往DMA控制器发一个DMA 请求信号；（2）DMA控制器接到DMA请求后，（若屏蔽触发器是开放的）便往控制总线上发一个总线保持请求信号；（3）若CPU允许让出总线，则发回一个总线保持允许信号；（4）DMA控制器接到此信号后，就将其内部地址寄存器的内容送到地址总线上；（5）同时，DMA控制器往接口发一个DMA回答信号，并发一个I ／O读信号和一个内存写信号；（6）接口收到DMA回答信号后，撤除DMA请求信号，并将数据送到数据总线上；（7）内存在收到数据后，一般往DMA控制器回送一个准备好信号；（8）DMA控制器的地址寄存器内容加1或减1，字节计数器的值减1；（9）DMA控制器撤除总线保持请求信号，CPU收回总线控制权。
这样，就完成了对一个数据的DMA输入过程。
2．为使DMA控制器正常工作，系统对DMA控制器进行初始化的过程分为哪两个主要方面？答：(1) 将数据传输缓冲区的起始地址或结束地址送到地址寄存器中；(2) 将传输的字节数或字数送到计数器中。
8237 内部结构及引脚_微型计算机原理及应用教程（第2版）_[共9页]
1837.5.2 8237内部结构及引脚8237A DMA 控制器有4个独立的通道，每个通道均有64KB 寻址与计数能力，并且可以用级联方式来扩充更多的通道。
它允许在外部设备与系统存储器以及系统存储器之间直接变换信息，其数据传送率可达1.5MB/s 。
它提供了多种控制方式和操作模式，大大增强了系统的性能，8237A 是一个高性能通用可编程的DMAC 。
1．8237A 的引脚8237A DMA 控制器是一个40个引脚的双列直插式组件，如图7-13所示。
由于它既作主控者又作受控者，故其外部引脚设置也独具特色，它的I/O 读/写线（IOR 、IOW ）和地址线（A 0～A 3）是双向的，另外，还设置了存储器读/写线（MEM 、MEMV ）和16位地址输出线（DB 0～DB 7、A 0～A 7）。
这些都是其他I/O 接口芯片所没有的。
下面对各引脚功能加以说明。
DREQ 0～DREQ 3：外部设备对4个独立通道0～3的DMA 服务请求，由申请DMA 传送的设备发出，可以是高电平或低电平有效，由程序选定。
它们的优先级是按DREQ 0最高，DREQ 3最低的顺序排列的。
DACK 0～DACK 3：8237控制器发给I/O 设备的DMA 应答信号，有效电平可高可低，由编程选定，在PC 系列中将DACK 编程为低电平有效，系统允许多个DREQ 信号同时有效，即可以几个外部设备同时提出DMA 申请，但在同一个时间，8237A 只能有一个回答信号DACK 有效，为其服务。
这一点类似于中断请求/中断服务的情况。
HRQ ：总线请求，高电平有效，是由8237A 控制器向CPU 发出的要求接管系统总线的请求。
HLDA ：总线应答，高电平有效，由CPU 发给8237A 控制器。
HLDA 有效时，表示CPU 已让出总线。
IOR /IOW ：I/O 读/写信号，是双向的。
8237A 为主态工作时，它们是输出。
在DMAC 控制下，对I/O 设备进行读/写。
(精)第8章 可编程DMA控制器8237A
和当前字计数器，以及一个6位的工作方式寄存器。片内还
各有一个可编程的命令寄存器、屏蔽寄存器、请求寄存器、
状态寄存器和暂存寄存器，以及不可编程的字数暂存器和地
址暂存器等。
2. 8237A的引脚 8237A是一种具备40个
引脚的双列直插式DIP封 装的芯片，如图8-2所示。
8.3 8237A的工作方式 8237A在系统中可以有两种功能：一种功能是系统总线的主 控者，这是它工作的主方式。在取代CPU控制DMA传送时，它 应 提供存储器的地址和必要的读写控制信号，数据是在I/O设备 与存储器之间通过数据总线直接传递；另一种功能是在成为主控 者之前，必须由CPU对它编程以确定通道的选择、数据传送的模 式、存储器区域首地址、传送总字节数等等。在DMA传送之后 ，也有可能由CPU读取DMA控制器的状态。这时8237A如同一般 I/O端口设备一样，是系统总线的从设备，这是8237A工作的从方 式。
8.5 8237A的编程及应用
1. 8237A编程的一般步骤 在进行DMA传输之前，CPU要对8237A进行初始化编程， 设 定工作模式及参数等。通常，其编程内容主要包括以下几 步： 1 输出总清除命令，使8237A处于复位状态，做好接收 新命令的准备； 2 根据所选通道，写入相应通道的基地址寄存器和当前 地址寄存器的初始值； 3 写入基字节计数寄存器和当前字节计数寄存器的初始 值； 4 写入方式控制寄存器，以确定8237A的工作方式和传 送类型； 5 写入屏蔽寄存器； 6 写入命令寄存器，以控制8237A的工作； 7 写入请求寄存器。
DMA EQU 00H OUT DMA+0DH，AL MOV AX，6000H OUT DMA+00H，AL MOV AL，AH OUT DMA+00H，AL MOV AX，0400H DEC AX OUT DMA+01H，AL MOV AL，AH OUT DMA+01H，AL
第8章_DMA控制器8237
DMA控制器的地址寄存器加1或减1 ，计数器减1，DMA撤除总线请求信号
7.2.2 8237A的编程结构（含工作 的编程结构（ 的编程结构 模式） 模式）
8237A是INTEL系统中的高性能可编程 是 系统中的高性能可编程 DMA控制器，允许 控制器， 控制器 允许DMA传输速度高达 传输速度高达 1.6M字节 秒。 字节/秒 字节 8237A一方面为总线主模块，另一方面 一方面为总线主模块， 一方面为总线主模块 又可以和其他接口一样，接受CPU的读 又可以和其他接口一样，接受 的读 写操作，即作为总线从模块。 写操作，即作为总线从模块。
置屏蔽寄存器对应位为1， 置屏蔽寄存器对应位为 ，则该通道不能 接收DMA请求（硬件或软件）； 请求（ 接收 请求 硬件或软件）； 在没有设置自动预置时， 在没有设置自动预置时，当EOP信号有 信号有 效时，就自动设置屏蔽标志。 效时，就自动设置屏蔽标志。
DMA请求寄存器的格式 请求寄存器的格式
说明：
（1）自动预置：当计数到 时，当前地址寄存 ）自动预置：当计数到0时 器和当前字节计数器会从基本地址寄存器和基 本字节计数器中重新取得新值， 本字节计数器中重新取得新值，从而可进入下 一个数据传输过程。 一个数据传输过程。 （2）读写传输是相对于内存而言， ）读写传输是相对于内存而言， （3）校验传输用于器件测试。 ）校验传输用于器件测试。
7.2 DMA控制器 控制器8237A 控制器
7.2.1 7.2.2 7.2.3 7.2.4 DMA控制器概述 控制器概述 8237的编程结构（含工作模式） 的编程结构（ 的编程结构 含工作模式） 8237的引脚信号 的引脚信号 8237的应用编程 的应用编程
7.2.1 DMA控制器概述
DMA控制器可得到总线控制权，用 控制器可得到总线控制权， 控制器可得到总线控制权 DMA方式实现外部设备和存储器之间的 方式实现外部设备和存储器之间的 数据高速传输。 数据高速传输。 一个DMA控制器一般可以连接一个或几 一个 控制器一般可以连接一个或几 个输入输出接口， 个输入输出接口，每个接口通过一组连 线和DMA控制器相连。 控制器相连。 线和 控制器相连 习惯上， DMA控制器中和某个接口有联 习惯上，将DMA控制器中和某个接口有联 系的部分称为一个通道
