电脑atx开关电源电压值及输出各种电压的作用
电脑电源接脚电压及功能说明
电脑电源接脚电压及功能说明电脑电源接脚电压及功能说明电脑电源的输出插头主要有四种：主板的供电插头、CPU供电插头、外接设备供电插头（如光驱、硬盘等）、显卡供电插头。
主板供电插头有20针和24针之分，INTER945和AMD939以上的主板一般都是用24针的电源，24针插头比20针插头多了一个4针的预备电源，这个预备电源主要目的是为主板提供额外的74W电源功率，所以，对一些24针的主板，24针的电源不是必须的，只要电源功率足够，用20针的电源也一样可以。
下面是24针主板的电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线。
CPU供电插头目前以四针（2*2）居多，现在一些高端的新型号主板其CPU电源针脚是六针的，但其可以转换，这类主板一般都配有4－6的CPU电源转接线。
其针脚定义以下：1、地线；2、地线；3、+12V；4、+12V 。
其实，我们可以从供电电源线的颜色来判别其电压和功能：红色：＋5V，主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色：＋12V，CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色：＋3.3V，现在多用于 SATA 硬盘的供电。
紫色：＋5V，USB设备供电，它是不可控输出，关机后也一直供电的。
黑色：地线，电源供电回路的必要组成部分绿色：PS－ON，开机信号线，当其与地线短接会启动电源，也就是说，任意黑色和绿色线短接，都可以启动电源。
灰色： Power Good，监测线，连接主板与电源，起到信号反馈作用，这样，主板就可以监测电脑电源是否正常工作了。
ATX电源控制电路
ATX电源控制电路作者：无名转贴自：不祥点击数：1426 文章录入：fjwATX电源控制电路一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。
+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头(图1)9脚引出。
PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。
当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。
PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。
脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。
其次是将ATX开关电源人为唤醒，用一根导线把ATX 插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。
上述操作亦可作为选购ATX开关电源脱机通电验证的方法。
二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。
请参照下图：1.辅助电源电路只要有交流市电输入，ATX开关电源无论是否开启，其辅助电源一直在工作，为开关电源控制电路提供工作电压。

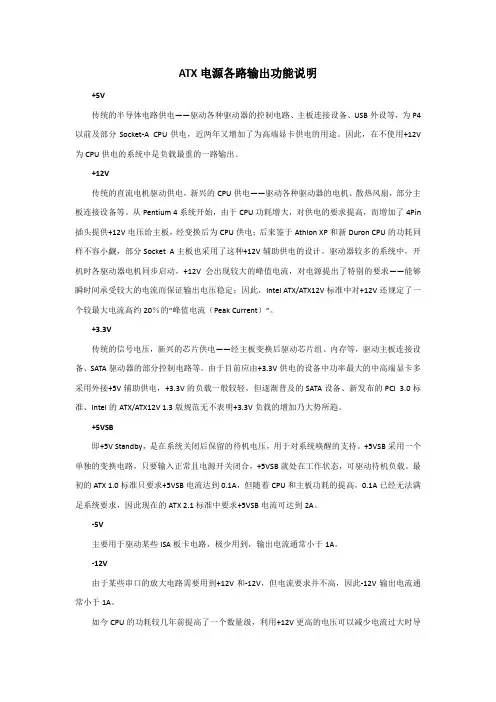

ATX电源各路输出功能说明
ATX电源各路输出功能说明+5V传统的半导体电路供电——驱动各种驱动器的控制电路、主板连接设备、USB外设等，为P4以前及部分Socket-A CPU供电，近两年又增加了为高端显卡供电的用途。
因此，在不使用+12V 为CPU供电的系统中是负载最重的一路输出。
+12V传统的直流电机驱动供电，新兴的CPU供电——驱动各种驱动器的电机、散热风扇，部分主板连接设备等。
从Pentium 4系统开始，由于CPU功耗增大，对供电的要求提高，而增加了4Pin 插头提供+12V电压给主板，经变换后为CPU供电；后来鉴于Athlon XP和新Duron CPU的功耗同样不容小觑，部分Socket A主板也采用了这种+12V辅助供电的设计。
驱动器较多的系统中，开机时各驱动器电机同步启动，+12V会出现较大的峰值电流，对电源提出了特别的要求——能够瞬时间承受较大的电流而保证输出电压稳定；因此，Intel ATX/ATX12V标准中对+12V还规定了一个较最大电流高约20％的“峰值电流（Peak Current）”。
+3.3V传统的信号电压，新兴的芯片供电——经主板变换后驱动芯片组、内存等，驱动主板连接设备、SATA驱动器的部分控制电路等。
由于目前应由+3.3V供电的设备中功率最大的中高端显卡多采用外接+5V辅助供电，+3.3V的负载一般较轻，但逐渐普及的SATA设备、新发布的PCI 3.0标准、Intel的ATX/ATX12V 1.3版规范无不表明+3.3V负载的增加乃大势所趋。
+5VSB即+5V Standby，是在系统关闭后保留的待机电压，用于对系统唤醒的支持。
+5VSB采用一个单独的变换电路，只要输入正常且电源开关闭合，+5VSB就处在工作状态，可驱动待机负载。
最初的ATX 1.0标准只要求+5VSB电流达到0.1A，但随着CPU和主板功耗的提高，0.1A已经无法满足系统要求，因此现在的ATX 2.1标准中要求+5VSB电流可达到2A。
ATX电源基本介绍
ATX电源基本介绍ATX电源是一种计算机电源标准，它最早由英特尔公司在1995年引入。
ATX是"Advanced Technology Extended"的缩写，意思是"高级技术扩展"。
ATX电源标准被广泛应用于台式计算机和工作站等设备中，其设计目标是提供稳定可靠的电力供应，同时减少能源浪费和热量产生。
ATX电源通常包括电源单元、风扇、连接线和电源开关等组件。
它通过将交流电转换为直流电，并提供不同的电压和电流，满足计算机内部各个设备的电力需求。
ATX电源的输出电压通常包括3.3伏特、5伏特和12伏特等，其中3.3伏特和5伏特用于供应电路板上的电子元件和芯片，12伏特用于驱动硬盘、光驱和图形卡等设备。
与传统的AT电源相比，ATX电源具有许多优点。
首先，ATX电源采用了更高的工作频率和更高的能效，因此更加节能环保。
其次，ATX电源具有更多的连接接口和线缆，并支持热插拔功能，使得硬件的安装和更换更加方便。
此外，ATX电源还具有防止过电流、过电压和过温等保护机制，保障了计算机的安全运行。
除了基本的电力供应功能，ATX电源还具备其他附加特性，以提高用户体验。
例如，一些ATX电源具有风扇转速控制功能，根据系统负载自动调整风扇的转速，保持良好的散热效果和低噪音运行。
此外，一些高端的ATX电源还配备了模块化的线缆设计，用户可以根据自己的需求自由选配线缆，减少杂乱的线缆布线，提高整体空气流动和美观度。
随着计算机硬件的不断发展和性能的提高，对电源供应的稳定性和可靠性的要求也越来越高。
因此，ATX电源标准也在不断更新和完善。
最新的ATX电源版本是ATX12V2.31，它增加了更多的输出电流和功率供应，以满足高性能计算机的需求。
总之，ATX电源是计算机中不可或缺的组件，它为计算机提供稳定可靠的电力供应。
随着计算机技术的不断进步，ATX电源也在不断演化和改进，以满足越来越高的功率需求和用户需求。
ATX电源的工作原理与电压伏数
ATX开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5V（25A）、?5V（0.5A）、+12V(10A)、?12V（1A）、+3.3V（14A）、+5VSB（0.8A）。为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。
二、工作原理
ATX微机开关电源维修教程3
6、自动稳压稳流控制电路
（1）+3.3V自动稳压电路
IC5（精密稳压电路TL431）、Q2、R25、R26、R27、R28、R18、R19、R20、D30、D31、D23（场效应管）、R08、C28、C34等组成+3.3V自动稳压电路。如图9所示。
当输出电压(+3.3V)升高时，由R25、R26、R27取得升高的采样电压送到IC5的G端，使UG电位上升，UK电位下降，从而使Q2导通，升高的+3.3V电压通过Q2的ec极，R18、D30、D31送至D23的S极和G极，使D23提前导通，控制D23的D极输出电压下降，经L1使输出电压稳定在标准值（+3.3V）左右，反之，稳压控制过程相反。
电脑电源引脚说明及参数意义
电脑电源引脚说明及参数意义ATX 电源引脚为 20 脚，其中第一脚为方型，其余为圆型，外形为：1 3.3V 提供 +3.3V 电源2 3.3V 提供 +3.3V 电源3 GND 地线4 5V 提供 +5V 电源5 GND 地线6 5V 提供 +5V 电源7 GND 地线8 PW-OK Power OK，指示电源正常工作9 5VSB 提供 +5V Stand by电源，供电源启动电路用10 12V 提供 +12V 电源11 3.3V 提供 +3.3V 电源12 -12V 提供 -12V 电源13 GND 地线14 PS-ON 电源启动信号，低电平-电源开启，高电平-电源关闭15 GND 地线16 GND 地线17 GND 地线18 -5V 提供 -5V 电源19 5V 提供 +5V 电源20 5V 提供 +5V 电源+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头(图1)9脚引出。
PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。
当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。
PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。
脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。
其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。
正确认识电源的输出电压
作为个人电脑动力之源的电源，也随着个人电脑的进步而发生变化。
从以前100W的AT电源发展到今天450W乃至更高的ATX电源，不但功率在连续攀升，输出电流也在不断增大，＋5V 的输出电流已经超过30安培。
自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
ATX电源简介
ATX电源简介PC机电源在286到早期的586是由AT电源一统江湖的。
AT电源功率一般为150~250W，共有四路输出(+5V、-5V、+12V、-12V)，另外还向主板提供一个P.G信号。
AT电源采用切断交流电源的方式关机，所以不能实现软件关机。
随着ATX电源的普及，AT电源如今已渐渐淡出市场。
Intel在1997年推出了流行的A TX2.01电源标准。
和AT电源相比，A TX电源的外形尺寸没有变化，主要是增加了3.3V和+5V Standby（+5VSB）两路输出电压和一个PS—ON信号。
同AT电源的6芯插座相比，其输出线改成一个20芯线给主板供电。
提供的3.3V电源输出，给使用低内核电压的CPU供电，降低了主板降压电路的损耗。
+5VStand by电压又称为辅助+5V电压，只要插上220V交流电就有电压输出。
PS—ON信号是主板向电源提供的电平信号，用来控制电源其它各路电压的输出。
利用+5VSB和PS—ON信号，就可以实现软件开关机、键盘开机、网络远程唤醒等功能。
辅助+5V电源始终提供能量供给，主板向电源送出PS—ON低电平信号时电源启动，送出PS—ON高电平时电源关闭。
1、A TX电源工作原理ATX电源是标准的开关稳压电源（Switch V oltage Regulator），同传统的线性稳压电路（Linear V oltage Regulator）相比，它具有体积小、重量轻，功耗小、转换效率高等优点，但也有其缺点，那就是电路比较复杂，电源输出的纹波系数也较大，对周围电路的干扰也比较强。
ATX开关电源的基本原理示意图如图1，主要包括输入电网滤波电路、输入整流滤波电路、主变换电路、整流滤波输出电路、控制电路、保护电路、辅助电源等。
输入电网滤波电路是电源中的抗干扰电路，它具有两层意思：一是指微机电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对微机本身的干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑ATX开关电源电压值及输出各种电压的作用
IT技术-电源 2009-11-25 22:43 阅读1 评论0
字号：大中小
+3.3V 电压，经主板的电压转换电路变换后用于驱动CPU、内存等电路。
+5V 用于驱动除磁盘、光盘驱动器马达以外的大部分电路。
包括磁盘、光盘驱动器的控制电路。
＋12V：
用于驱动磁盘驱动器马达、散热风扇，或通过主板的总线槽来驱动其他板卡。
在最新的P4系统中，由于P4处理器对能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其他电路。
所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。
－12V：
主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A。
－5V：
在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A。
在许多新系统中已经不再使用-5V电压，现在的某些形式电源一般不再提供-5V输出。
＋5V Stand—By：
最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。
以前的PSII、AT电源都是采用机械式开关来开机关机，从ATX开始（包括SFX）不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。
由于+5V Stand-by是一个单独的电源电路，只要有输入电压，+ 5VSB就存在，这样就使电脑能实现远程Modem唤醒或网络唤醒功能。
最早的ATX1.0版只要求+5VSB达到0.1A，随着CPU及主板的功能提高，+5VSB 0.1A已不能满足系统的要求，所以Intel公司在A TX2.01版提出+5VSB不低于0.72A。
随着互联网应用的不断深入，一些系统要求+5VSB提供2A、3A，甚至更大的电流输出，以保障系统功能的实现，因此对电源提出了更高的设计要求。
电源的测试
作为个人电脑动力之源的电源，也随着个人电脑的进步而发生变化。
从以前100W的AT电源发展到今天450W乃至更高的ATX电源，不但功率在连续攀升，输出电流也在不断增大，＋5V的输出电流已经超过30安培。
自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3. 3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值
+5V 红色4.75 5.25
-5V 白色-4.75 -5.25
+12V 黄色11.4 12.6
-12V 蓝色-11.4 -12.6
+3.3V 橙色3.135 3.465
主板上的电源插头ATX电源输出接口
ATX电源20针输出电压及功能定义表
针脚名称颜色说明
1 3.3V 橙色+3.3 VDC
2 3.3V 橙色+3.
3 VDC
3 COM 黑色Ground
4 5V 红色+
5 VDC
5 COM 黑色Ground
6 5V 红色+5 VDC
7 COM 黑色Ground
8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)
9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)
10 12V 黄色+12 VDC
11 3.3V 橙色+3.3 VDC
12 -12V 蓝色-12 VDC
13 COM 蓝色Ground
14 /PS_ON 绿色Power Supply On (active low)
15 COM 黑色Ground
16 COM 黑色Ground
17 COM 黑色Ground
18 -5V 白色-5 VDC
19 5V 红色+5 VDC
20 5V 红色+5 VDC
测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
准备一个10欧姆10W的电阻，把它接在需要测试的电压输出端，然后使用万用表测试此时的电压输出。
因为当开关电源空载时，有的电源可能会空载保护，停止工作；同时也因为负载太轻，输出的电压可能会偏高。
如果测得某一路的输出电压与标准输出有很大的误差时，这个电源将不能被使用，必须被替换。
如果这些电压出现偏低或偏高时会出现什么样的情况呢？
1.＋12V
+12V一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。
如果+12V 的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
2.－12V
-12V的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。
3.＋5V
＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
多数AMD的CPU其＋5V的输出电流都大于18A，最新的P4CPU其提供的电流至少要20A。
另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源功率最少为230W。
如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可靠。
4.－5V
-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。
5.＋3.3V
这是ATX电源专门设置的，为内存提供电源。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
大多数主板在使用SDRAM内存时，为了降低成本都直接把该电源输出到内存槽。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
如果主板使用的是+2.5V DDR内存，主板上都安装了电压变换电路。
如果该路电压过低，表现为容易死机或经常报内存错误，或WIN98系统提示注册表错误，或无法正常安装操作系统。
6.＋5VSB（+5V待机电源）
ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
7.P－ON（电源开关端）
P-ON端（PIN14脚）为电源开关控制端，该端口通过判断该端口的电平信号来控制开关电源的主电源的工作状态。
当该端口的信号
电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。
因此在单独为开关电源加电的情况下，可以使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平，开关电源内部有限流电阻，输出电流也在几个毫安之内，因此我们可以直接使用短导线或打开的回形针直接短路PIN14与PIN15 (即地，还有3、5、7、13、15、16、17针），就可以让开关电源开始工作。
此时我们就可以在脱机的情况下，使用万用表测试开关电源的输出电压是否正常。
记住：有时候虽然我们使用万用表测试的电源输出电压是正确的，但是当电源连接在系统上时仍然不能工作，这种情况主要是电源不能提供足够多的电流。
典型的表现为系统无规律的重启或关机。
所以对于这种情况我们只有更换功率更大的电源。
8.P－OK（电源好信号）
一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
9.220VAC（市电输入）
一般我们大家都不关心计算机使用的市电供应，可是这是计算机工作所必须的，也是大家经常忽略的。
在安装计算机时，我们必须使用有良好接地装置的220V市电插座，变化范围应该在10%之内。
如
果市电的变化范围太大时，我们最好使用100-260V之间宽范围的开关电源，或者使用在线式的UPS电源。
