-48V高频开关电源
48v开关电源用途

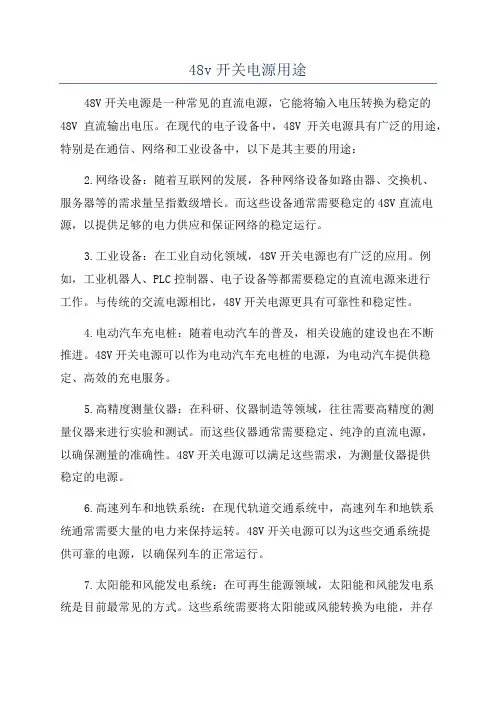

48v开关电源用途48V开关电源是一种常见的直流电源,它能将输入电压转换为稳定的48V直流输出电压。
在现代的电子设备中,48V开关电源具有广泛的用途,特别是在通信、网络和工业设备中,以下是其主要的用途:2.网络设备:随着互联网的发展,各种网络设备如路由器、交换机、服务器等的需求量呈指数级增长。
而这些设备通常需要稳定的48V直流电源,以提供足够的电力供应和保证网络的稳定运行。
3.工业设备:在工业自动化领域,48V开关电源也有广泛的应用。
例如,工业机器人、PLC控制器、电子设备等都需要稳定的直流电源来进行工作。
与传统的交流电源相比,48V开关电源更具有可靠性和稳定性。
4.电动汽车充电桩:随着电动汽车的普及,相关设施的建设也在不断推进。
48V开关电源可以作为电动汽车充电桩的电源,为电动汽车提供稳定、高效的充电服务。
5.高精度测量仪器:在科研、仪器制造等领域,往往需要高精度的测量仪器来进行实验和测试。
而这些仪器通常需要稳定、纯净的直流电源,以确保测量的准确性。
48V开关电源可以满足这些需求,为测量仪器提供稳定的电源。
6.高速列车和地铁系统:在现代轨道交通系统中,高速列车和地铁系统通常需要大量的电力来保持运转。
48V开关电源可以为这些交通系统提供可靠的电源,以确保列车的正常运行。
7.太阳能和风能发电系统:在可再生能源领域,太阳能和风能发电系统是目前最常见的方式。
这些系统需要将太阳能或风能转换为电能,并存储到电池中以供使用。
48V开关电源可以作为充电控制器来管理电池的充放电过程,以及将电能转换为稳定的电源供应。
总结起来,48V开关电源是一个重要的直流电源设备,广泛应用于通信、网络、工业设备、电动汽车充电桩、高精度测量仪器、轨道交通系统以及可再生能源发电系统等领域。
随着科技的不断发展,48V开关电源的应用范围也将继续扩大。
48V25A直流高频开关电源设计

48V25A直流高频开关电源设计本文将会讨论如何设计48V25A直流高频开关电源,共。
一、需求分析首先,根据需求分析,在设计直流高频开关电源时需要考虑以下几个方面:1. 输出电压和电流要求:这里需要的输出电压和电流为48V和25A。
2. 效率:高效率是选择高频开关电源的主要原因,因此在设计时应该考虑如何提高功率转换的效率。
3. 稳定性和可靠性:电源应该在使用期间保持稳定,且能够正常工作且不损坏。
4. 尺寸和成本:电源设计时,尺寸和成本也是需要考虑的因素,电源需要适合特定应用的尺寸,并且在成本方面也应该能够承受。
二、设计参数与计算在开始设计直流高频开关电源时,需要确定一些基本的设计参数,如输入电压、输出电压、输出电流等。
这些参数将用于计算所需的开关器件和元件参数。
1. 输入电压通常,我们将输入电压定义为我们电网的标准电压,也就是220V~240V。
在实际应用中,输入电压维持在200V~240V范围内。
2. 输出电压和电流本次设计中需要的输出电压和电流为48V和25A,这是通过计算或阅读应用说明来得出的,这个结果被视为设计中最重要的参数之一。
3. 开关频率开关频率是指开关器件开关的速度,通常是以每秒开关次数来计算的。
在本设计中,我们选择的开关频率为100KHz。
4. 电感值电感的作用是在开关器件切换时减少电流变化的速率,从而保护ICS和电源。
在选择电感值时,需要根据电源的电流和开关频率计算出所需的电感值。
在本设计中,我们选择10uH的电感值。
5. 容量及电压输入和输出滤波电容可有效地过滤输入电压和输出电压中的波纹噪声。
为了使电源更加稳定和可靠,本设计中使用1000uF的输入滤波电容,并使用1000uF的输出电容。
6. 电阻值电阻的作用是限制电流在整个电路中的流动。
在本设计中,我们使用足够大的电阻来保护高频谐振电路。
三、电源电路设计接下来,我们将根据所需的参数,设计直流高频开关电源电路。
1. 开关电源首先,我们需要选择适当的开关器件。
48v开关电源用途

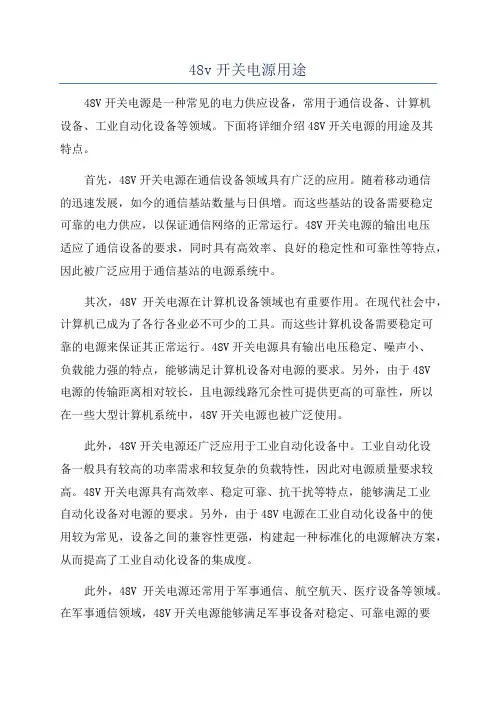

48v开关电源用途48V开关电源是一种常见的电力供应设备,常用于通信设备、计算机设备、工业自动化设备等领域。
下面将详细介绍48V开关电源的用途及其特点。
首先,48V开关电源在通信设备领域具有广泛的应用。
随着移动通信的迅速发展,如今的通信基站数量与日俱增。
而这些基站的设备需要稳定可靠的电力供应,以保证通信网络的正常运行。
48V开关电源的输出电压适应了通信设备的要求,同时具有高效率、良好的稳定性和可靠性等特点,因此被广泛应用于通信基站的电源系统中。
其次,48V开关电源在计算机设备领域也有重要作用。
在现代社会中,计算机已成为了各行各业必不可少的工具。
而这些计算机设备需要稳定可靠的电源来保证其正常运行。
48V开关电源具有输出电压稳定、噪声小、负载能力强的特点,能够满足计算机设备对电源的要求。
另外,由于48V电源的传输距离相对较长,且电源线路冗余性可提供更高的可靠性,所以在一些大型计算机系统中,48V开关电源也被广泛使用。
此外,48V开关电源还广泛应用于工业自动化设备中。
工业自动化设备一般具有较高的功率需求和较复杂的负载特性,因此对电源质量要求较高。
48V开关电源具有高效率、稳定可靠、抗干扰等特点,能够满足工业自动化设备对电源的要求。
另外,由于48V电源在工业自动化设备中的使用较为常见,设备之间的兼容性更强,构建起一种标准化的电源解决方案,从而提高了工业自动化设备的集成度。
此外,48V开关电源还常用于军事通信、航空航天、医疗设备等领域。
在军事通信领域,48V开关电源能够满足军事设备对稳定、可靠电源的要求,确保通信畅通、保密性良好。
在航空航天领域,48V开关电源具有较好的适应性,能适应各种环境和工况的要求。
在医疗设备中,48V开关电源具有输出精度高、可靠性强的特点,能够确保医疗设备的精准工作。
总之,48V开关电源具有广泛的应用领域,包括通信设备、计算机设备、工业自动化设备、军事通信、航空航天、医疗设备等。
其特点包括高效率、稳定可靠、抗干扰等,能够满足不同领域对电源的要求。
48V25A直流高频开关电源设计_1

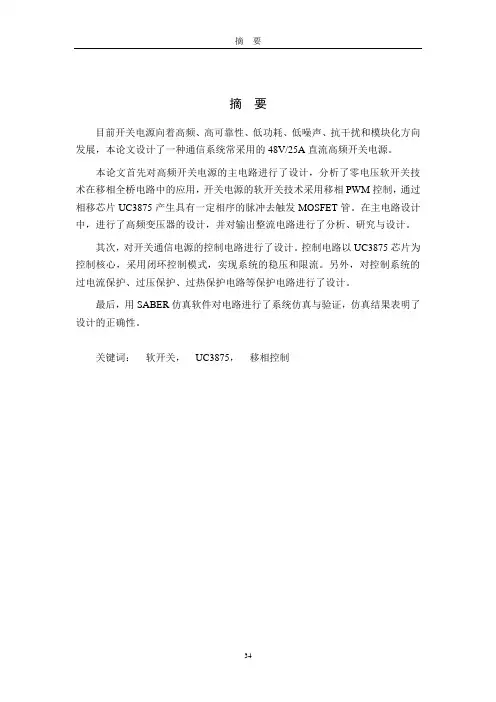

摘要目前开关电源向着高频、高可靠性、低功耗、低噪声、抗干扰和模块化方向发展,本论文设计了一种通信系统常采用的48V/25A直流高频开关电源。
本论文首先对高频开关电源的主电路进行了设计,分析了零电压软开关技术在移相全桥电路中的应用,开关电源的软开关技术采用移相PWM控制,通过相移芯片UC3875产生具有一定相序的脉冲去触发MOSFET管。
在主电路设计中,进行了高频变压器的设计,并对输出整流电路进行了分析、研究与设计。
其次,对开关通信电源的控制电路进行了设计。
控制电路以UC3875芯片为控制核心,采用闭环控制模式,实现系统的稳压和限流。
另外,对控制系统的过电流保护、过压保护、过热保护电路等保护电路进行了设计。
最后,用SABER仿真软件对电路进行了系统仿真与验证,仿真结果表明了设计的正确性。
关键词:软开关,UC3875,移相控制AbstractAt present, the switching power supply developed high frequency, high reliability, low energy consumption, low noise, interference and modular direction. That is to develop the inverter power source controlled by microcomputer which adopts soft-switches .This researching task is put forward on the base of discussing the characteristics and virtues of the welding inverter. The phase-shift chip UC3875 is adopted phase-shift pulse width modulate. The design about high frequency transformer is given .The amplified circuit and the commuted circuit are designed. The paper mostly researches and designs the soft-switch control system.Secondly, the control circuit, the protect circuit of the power supply are analyzed and designed. Its control circuit is centered on UC3875, uses a control that based regulation to realize the function is composed of analog of voltage-stabilization and current-limited.In addition, the safeguard circuit that mainly consists of over current, over heat, over voltage and circuit are studied and designed in the paper.And the circuit is simulated by the SABER, Simulation results show that the design is correct.Key words: soft-switch, UC3875, phase-shift目录摘要 (I)Abstract (II)目录.......................................................................................................................... I II 第一章引言.. (1)1.1开关通信电源系统的介绍 (1)1.1.1通信设备对开关通信电源的要求 (1)1.1.2通信电源系统的组成 (2)1.2通信直流开关电源的发展现状和发展方向 (2)1.2.1开关电源的发展和趋势 (2)1.2.2软开关技术的发展 (3)1.3本文的主要工作 (4)第二章高频开关电源主电路的设计与实现 (6)2.1高频开关电源的技术指标 (6)2.2高频开关电源主电路的硬件设计 (6)2.2.1输入整流电路的设计 (6)2.2.2直流变换器的设计 (7)2.2.3输出整流电路的设计 (8)2.3移相全桥谐振软开关电路[2][3][7] (9)2.3.1移相全桥零电压PWM软开关电路的工作原理 (9)2.3.2移相零电压软开关电路存在问题的解决 (11)2.3.3 ZVS的实现及副边占空比丢失 (12)2.3.4 结论 (13)2.4主电路元件参数的选择 (14)2.4.1 输入电路参数的选择[8] (14)2.4.2高频变压器的设计[1] (15)2.4.3输出滤波电感的设计 (17)2.4.4输出滤波电容的选择 (17)2.4.5 吸收电路器件的选择 (18)2.4.6功率器件的选择 (19)2.5本章小结 (19)第三章高频开关电源控制电路的硬件设计与实现 (21)3.1移相控制芯片UC3875的概述 (21)3.3.1 UC3875电气特性 (21)3.1.2 UC3875外围电路的设计 (22)3.1.3 UC3875输出波形的分析 (25)3.1.4 光电耦合器 (26)3.2保护电路的设计 (26)3.2.1电压与电流的保护 (27)3.2.2过热保护电路 (28)3.3 辅助电源设计 (28)3.4 本章小结 (29)第四章电路的仿真及分析 (30)结论 (34)参考文献 (35)致谢 (36)附录 (37)第一章引言1.1开关通信电源系统的介绍开关通信电源是通信设备的重要组成部分之一,因此也被称为通信设备的“心脏”。
基于48V直流高频开关电源简单原理图解

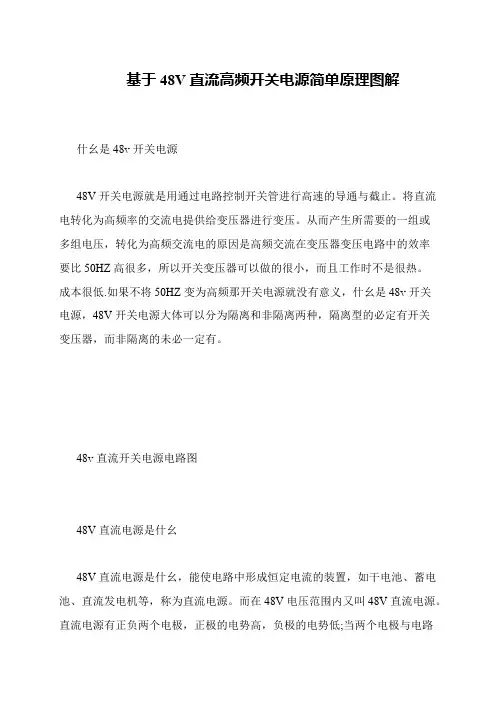

基于48V直流高频开关电源简单原理图解 什幺是48v开关电源 48V开关电源就是用通过电路控制开关管进行高速的导通与截止。
将直流电转化为高频率的交流电提供给变压器进行变压。
从而产生所需要的一组或多组电压,转化为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多,所以开关变压器可以做的很小,而且工作时不是很热。
成本很低.如果不将50HZ变为高频那开关电源就没有意义,什幺是48v开关电源,48V开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有。
48v直流开关电源电路图 48V直流电源是什幺 48V直流电源是什幺,能使电路中形成恒定电流的装置,如干电池、蓄电池、直流发电机等,称为直流电源。
而在48V电压范围内又叫48V直流电源。
直流电源有正负两个电极,正极的电势高,负极的电势低;当两个电极与电路连通后,直流电源能维持两个电极之间的恒定电势差,从而在外电路中形成由正极到负极的恒定电流。
要使直流电源两极间的电势差保持恒定必须使在外电路中由正极流到负极的正电荷,在电源内部逆着电场力的方向,由负极返回到正极去。
这个过程不能靠静电力,只能靠某种与静电力方向相反的“非静电力”来实现。
因此,电源就是一种提供非静电力的装置,通过非静电力做功,把非电能转化为正负电极之间的电势能。
48v开关电源原理介绍 48v开关电源是把交流电转换成直流的,具有特殊的信号能很好的控制开关管,这样就可以把直流能加到变压器最基本的一级之上,变压器感应到以后就会经过处理然后供给负载,然后一部分会反馈给控制电路,这样能保证输出的比较稳定。
48v开关电源在交流电经过的时候会经过一些特殊的东西来过滤一些对电网有干扰的额东西,这样能保证电网能不受干扰,正常运行。
48v开关电源在功率一样大的时候,如果开关频率高,则变压器的体积是比较小的,但是开关管的要求是高的。
48V通信高频开关电源-技术规范

工程48V 通信高频开关电源专用技术规范工程名称:建设单位:设计单位:设计联系人:1工程概述(简要介绍与通信电源相关的工程情况,包括电源监控系统现状)2 招标设备需求一览表“招标设备需求一览表”编制说明:1)该表格取代原技术条件书中的供货范围表格。
2)填写该表格请务必填写“建设单位”和“项目名称”两个栏目的内容。
3 供货范围设备范围和数量见表2-1。
表2-1A 设备规范和数量(整流屏和交直流分配屏分开组屏)表2-1B 设备规范和数量(整流屏和交直流分配单元统一组屏)4 其他技术条款(设计单位根据工程的实际需求对通用技术规范进行补充)例如:如采用电源双重化配置,两台交直流配电屏之间应设置直流分段开关,采用手动投切。
直流分段开关安装在其中一块屏上。
5 使用说明本专用技术规范与湖南省电力公司通信高频开关电源设备通用技术规范(6.1版)构成完整的设备技术规范书。
湖南省电力公司通信高频开关电源设备通用技术规范书(7.1版)目次1总则1.1概述1.2投标商资格1.3投标产品应遵循的技术标准1.4工程环境条件2设备技术要求2.1系统功能要求2.2配置及性能指标2.3投标方应答参数3技术服务3.1项目管理3.2技术文件4买方工作5质量保证和试验5.1质量保证5.2试验6包装、运输和储存1 总则1.1概述1.1.1本设备技术规范书适用于湖南省电力公司通信高频开关电源、交直流电源分配屏的的招标订货,它提出了功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和工业标准的优质产品。
1.1.3如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备(或系统)完全符合本规范书的要求。
如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
为什么变电站要配48V通信电源

变电站为什么要配通信电源电力用通信电源,也叫48V高频开关电源,主要含义:一是电源等级为48V,通常给直流电压等级为48V的直流负载供电,二是电源工作在高频状态,由以前的几千赫兹向几百兆千赫兹发展,现在已发展到兆赫兹级。
变电站通信设备以前采用载波或微波进行通信,尤其是载波机,刚开始的载波机采用交流主供、直流备供的方式,因刚开始通信电源48V输出还不稳定和可靠,早期通信电源采用硅整流电路加电子管控制电路,而且众多电路工作在串联状态,这使得中间任何一个原器件的损坏就会导致整个直流回路的断开(早期功放管也不成熟,变压器体积大,难提供较大直流电源输出等等缺陷),而且载波机对交流电的要求也不算高,允许波动范围在百分之三十左右。
因而大家比较相信交流,只有交流停电时才用48V直流电源所带蓄电池来抵挡一阵子。
进入二十世纪九十年代中叶,国内开关电源已经开始成熟并投入电力部门使用。
由于开关电源采用模块化,每一个模块就相当于以前的一套电源输出终端,通常一套开关电源由三只或更多模块构成,再加上开关电源工作在高频状态,使得电源内变压器的体积越来越小,但输出功率却越来越大,还有一个重要元器件就是功放管,无论国内还是国外的功放管元器件,其稳定性及输出功率的有效性都得到大幅度的提高。
这使得每个模块的使用寿命都比较高,这样一套由三个或以上模块组成通信电源系统能稳定输出直流的时间为十万小时以上(我们的通信电源设备稳定输出直流通常在28万小时以上),而且模块采用插拔式结构(且可热插拔,即系统带电运行的情况下可对模块进行移除或上位等操作,这既方便检修,万一有只模块运行不正常可带电移除,并可将新的模块带电插入投入运行)及均流运行结构(系统可根据模块的数量将所带负载均分给工作中的每一只模块,即使短期时间内有一模块故障了,系统会把负载又均分到那些没故障的模块身上)。
同时,由于变电站现在大量使用较先进的光传输、PCM设备(部分站含程控交换机、调度交换机、复用保护载波机),且这些通信设备主供电源为48V电源(部分光传输及PCM设备已取消交流输入,采用双直流输入,即提供二套通信电源输入端口,供二套通信电源输入,更有效地保证了设备的可靠运行),这些通信设备能在直流电压较大范围内正常工作(通常允许范围为正百分之二十五,负百分之三十以上,但这些设备现在对交流电压的要求是正负百分之二十以内,而且一旦交流输入电源波动超百分之十,其自身所带整流电路就会发热,用久了会影响寿命,这也就是早期那些没配48V直流电源的35kV站光传输及PCM设备经常发生故障的主要原因),在36-58V之间,当交流停电时,现在通常所配备的蓄电池能稳定带电10小时。
(技术规范标准)高频开关电源技术规范书

2011年主网技改工程通讯系统电源(高频开关电源、免维护电池)技术规范书1、概述1.1本技术规范书仅适用于2011主网技改工程。
1.2本规范未对一切技术细节做出规定,也未充分引述有关标准和规范,卖方应提供符合本规范书和遵照国际电工委员会标准(IEC)、国际公制(SI)及国家标准的符合国家电力行业标准的优质产品。
技术指标应符合YD/T731《通讯用高频开关整流器》的规定。
1.3本规范未尽事宜,双方协商解决。
2、主要技术要求2.1 供货数量:高频开关电源:-48V/120A (4*30A) 4套蓄电池: -48V/300AH 4组(包括电池柜)每套两组每组24只,2V/只2.2设备电气性能3.单套高频开关电源配置:1)具备交流输入配电单元、整流单元、直流输出配电单元、监控单元,并为一体化机柜,应能至少接入2组蓄电池。
2)具备完善的故障告警、保护功能(交流输入故障、直流输出故障、整流单元故障、监控单元故障等自动保护功能),且部分状态具有自动恢复功能(交流过压、欠压、直流过流、过温)。
3)交流配电单元:输入2路,输入电压:三相五线制:380V±20%,50±10%HZ,2路交流输入电源能自动切换,且互为主备用。
输出:三相输出分路(2路):2路32A,2路25A单相输出分路(14路):2路20A,8路10A,4路6A。
4)直流配电单元:输入:整流4路:48V/4*30A,可调整为(10A-20A-30A-60A,最大能达到120A。
蓄电池: -48V≤300AH蓄电池保护值:43V±1%输出电压:-48V(-40V~-58V)输出总容量为120A。
输出电流规格:40A 6路、20A 40路、10A 14路直流输出采用端子接线。
5)整流模块单元:整流模块采用N+1方式工作由多个整流模块组成的整流单元,当其中一个(或几个)模块故障时,不得造成整个系统停止工作。
输入电压:304~456V(45~66HZ)输出电压:53.5V(可调范围40~60V)输出电流:25A效率:>90%纹波电压:<2MV稳压精度:≤±0.5%当输出电压在56.4V时,整流模块应能输出额定电流。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
深圳市普顿电力设备有限公司48V直流通信电源(直流变换器-通信电源-高频开关电源)(通信机房基站移动通信专用)使用手册一:普顿整流模块简介(一)整流模块的工作原理整流模块的原理框图如图5-1所示,EMI电路有两个功能:1)防止市电电网由于负载的开关及闪电造成的尖峰对整流模块造成的危害;2)阻止整流模块内高频开关产生的干扰电压及电流反灌给电网。
图5-1 普顿-4830-2U整流模块工作原理框图整流模块变换电路为双正激拓扑结构,开关管同时导通,不存在桥式拓扑中桥臂直通的危险;变压器也不存在因偏磁而造成饱和的危险;从拓扑结构上保证了模块的可靠性。
双路互补倍频的双正激拓扑,使整流模块工作频率高达160kHz。
本模块的设计采用了高频脉宽调制技术,低差自主均流技术,以及高可靠快速保护技术。
低差自主均流控制单元确保模块并联运行时实现模块间自动均流,从轻载(5%负载)到额定负载,模块间最大电流误差<2A。
高可靠快速保护以及专门设计的短路回收特性,确保模块长期短路也不会损坏,完善的保护功能保证了系统与模块安全可靠运行。
该模块具有150V AC~300V AC的电压输入范围。
为确保模块安全可靠地工作,设计了二级限流功能,当电网电压在176V AC±5V以下时,电源模块自动进入限流工作区间,最大输出电流为15A;当电网电压在176V AC 5V 到300V AC之间时,模块额定工作电流为30A。
整流模块采用了输入、输出滤波电路及屏蔽结构,使模块具有电磁兼容性,各项杂音指标均优于部颁标准。
模块结构以及内部元器件布局,考虑了各种安全规范,使模块具有较高的安全性。
二:普顿整流模块外形结构图5-2A型机箱机械尺寸图图5-3B型机箱机械尺寸图三:普顿整流模块性能指标1.环境条件工作温度:-5 ~+40℃储存温度:-40 ~+70℃相对湿度:≤90%(40±2℃)大气压力:70~106kPa2.交流输入单相输入额定电压:220V电压变化范围:150V~300V电网频率范围:45~65Hz3.直流输出均充电压:56.4V(手动可调)浮充电压:53.5V(手动可调)额定电流:电网电压大于176VAC±5V 时,30A电网电压小于176VAC±5V 时,15A电压可调范围:42V~58V4.输出杂音电话衡重杂音:≤2mV宽频杂音:≤20mV(3.4kHz-150kHz)≤20mV(150kHz-30MHz)离散频率杂音:3.4~150kHz时小于5mV150~200kHz时小于3mV200~500kHz时小于2mV0.5~30MHz时小于1mV峰-峰值杂音:≤200mV(20MHz带宽范围内)5.稳压精度电压调整率:≤±0.1%负载调整率:≤±0.2%稳压精度:≤±0.3%6.工作效率效率≥88%7.动态负载响应:使负载电流以额定值的25%~50%之内和50%~75%之内阶跃变化时,负载效应恢复时间200μS,超调±0.6%8.安全保护功能1) 输入过压保护点为305±5VAC,可自动恢复工作。
2) 输出过压保护点为59VDC,过压锁死,故障排除后才能重新启动。
3) 限流保护。
交流输入电压小于176±5V时,15A限流,交流输入电压大于176±5V时,31A限流。
4) 短路保护。
限流回缩式短路保护,回缩电流≤5A,可自动恢复工作。
5) 过热保护。
检测散热器温度,当散热器温度大于85℃时,模块自动关机,温度降低后可自动恢复工作。
6) 模块并联保护。
模块输出有40A保险,当模块内部短路时,保险断开,使模块脱离系统。
9、电气绝缘1) 绝缘电阻:对直流部分、交流部分、地相三者相互间施以直流电压500V,得的绝缘电阻大于10MΩ。
2) 绝缘强度:对交流输入端与外壳及交流输入端和直流输出端施以50Hz的交流电压2000V,一分钟无击穿且漏电流小于30mA;对直流输出端与外壳之间施以50Hz的交流电压500V,一分钟无击穿漏电流小于30mA。
备注:纹波测试需在额定输入/输出条件用不上测试,且在输出端加并0.1uF薄膜电容和10uF/50V高频电解电容各一个,示波器带宽为20MHz进行测量。
12、各型号输出电压范围说明:13、各型号输入电压范围说明:四:功能说明保护功能4.1:输入过欠压保护电网电压波动大时,防止模块长期工作在低电压或高电压的情况下导致模块使用寿命缩短或损坏,模块设有输入过欠压保护电路,出现过欠压后模块自动锁死,电网电压正常时,模块可以自动恢复工作。
4.2:输出过压保护输出电压过高对用电设备会造成灾难性事故,为杜绝此类情况发生,我公司的高频模块内有过压保护电路,出现输出过压后模块自动锁死,相应模块故障指示灯亮,故障模块自动退出工作而不影响整个系统正常运行。
4.3:输出限流保护每个模块的输出功率受到限制,输出电流不能无限增大,因此每个模块输出电流最大限制为额定输出电流的110%,如果超负荷,模块自动调低输出电压以保护模块。
4.4:短路保护整流模块输出特性如图2,输出短路时模块在瞬间把输出电压拉低到零,限制短路电流在限流点之下,此时模块输出功率很小,以达到保护模块的目的。
模块可长期工作在短路状态,不会损坏,排除故障后模块可自动恢复工作。
图5-44.5模块并联保护 每个模块内部均有并联保护电路,绝对保证故障模块自动退出系统,而不影响其它正常模块工作。
4.6过温保护过温保护主要是保护大功率变流器件,这些器件的结温和电流过载能力均有安全极限值,正常工作情况下,系统设计留有足够余量,在一些特殊环境下,如环境温度过高、风机停转等情况下,模块检测散热器温度超过85℃时自动关机保护,温度降低到75℃时模块自动启动。
4.7过流保护过流保护主要保护大功率变流器件,在变流的每一个周期,如果通过电流超过器件承受电流,关闭功率器件,达到保护功率器件的目的。
过流保护可自动恢复。
测量功能能够自动测量模块输出电压和电流以及模块的工作状态,并通过LCD 显示,使用者可以直观方便的了解模块和系统工作状态。
4.8故障报警功能表头型模块则故障灯亮,故障原因为输入过压, 输出高压 ,过温保护等 。
注意:请用户在厂家指导的情况下调整面板上的均充浮充调整电位器,若调整过大模块将保护,若要恢复请将电位器返回调整,重新开机后微调至设定值。
图2: 整流模块输出特性五:普顿整流模块前面板操作说明 图5-41电池输入正电池输入负直流输出正直流输出负故障 ALM MANUAL手动 自动AUTO浮充微调 FC ADJFC 浮充 均充 EC 均充微调 EC ADJ 运行 RUN 电源开关POWER电压显示 VDCD 电流显示48V 均浮充电压输出调节说明A 、 均充电压为DC56.4V ,浮充电压为53.5VDC ,输出限流值为额定输出电流值的110% (出厂已经设置好)B 、 充电电压调节:(“手动”“自动”拨码一直拨到“手动” 位置) 1. 均充电压56.4V 调节(“浮充” “均充” 拨码将其拨至“均充”位置)调节均充微调,顺时针调大,逆时针调小 (范围控制在54-56.5V 之间) 2. 浮充电压53.5V 调节(“浮充” “均充” 拨码将其拨至“浮充”位置) 调节浮充微调,顺时针调大,逆时针调小 (范围控制在52-54V 之间)注意:当电源模块空载不给电池充电时:(“浮充” “均充” 拨码拨至“均充”位置)时,电压为56.4V (“浮充” “均充” 拨码拨至“浮充”位置)时,电压为53.5V当给电池充电的时候电流显示30A,电压会降低,慢慢的升高到53.5V 或56.4V 。
也就是说为了保护电池(恒流充电),充电电压会自动降低,当电池慢慢充饱电压会慢慢升高至设定值。
注:在电源模块给正在给电池充电时,禁止调整均浮充电压!!!☆ 表头显示输出电流电压值,按VI 键手动转换电流和电压值☆ 电源开关是模块启动的控制电源,按下开关至“I ”,电源模块启动,延时5秒后正常输出,按下开关至“O ”,电源模块关机。
☆ 电源模块启动时面板运行(绿)灯和故障(红)灯同时亮,处于自检状态,内部检测正常时,故障(红)灯熄灭,绿色运行灯常亮,工作正常。
☆模块启动时面板红灯一直亮,说明模块内部工作不正常,请尽快联系我们。
六、普顿整流模块后面板说明A: 直流和交流输入接线排:A1:DC+和DC-是直流输入的正极和负极,A2:L N E依次为交流输入火线,零线,地线。
B:直流输出接线B1:并机接口,若要几台模块并联使用将此端口全部连接,B2:输出正负,是48V(24)输出的正负接口.连接到负载的正负两端,B3:电池正负,是对48V(24)电池充电端口,接到48V(24)电池的正极和负极。
七、普顿整流模块安装步骤及维护1、安装步骤●检查模块的外壳有没有明显受损;●检查固定螺钉有没有明显的松动;●将模块沿机架模块托盘导轨在水平方向上缓慢推进直至到达预定位置;●按接线端子定义的引脚进行正确的连接;●检查电网电压是否正常●检查接线是否正确、牢靠;●通电,根据需要设置正确的参数。
●接地:为了您在使用中的安全,也为了设备防雷效果的良好实现,请您务必在接地端良好接保护地。
2、一般维护●定期检查各接线端子是否有松动、接头处是否有发热现象。
●保持机箱清洁,通风孔畅通,请定期清扫机内的灰尘,每年两次以上。
●定期检查每个蓄电池电压并作记录以便及时发现损坏的蓄电池。
●如遇交流断电引起蓄电池过放电,建议用户均充养护蓄电池一次。
●故障整流模块的更换,首先关掉整流模块工作开关,再断开交流输入,然后断开直流输出和电池端,最后卸掉面板上的固定螺丝,将模块拔出。
附录1:质量保证深圳普顿电力高频开关电源出厂前为确保产品质量,已经严格检测。
本公司向用户保证在此保证卡内所列明的机器性能良好、机件完整。
提供壹年免费保修服务,保修条例如下:一、由购买之日起壹年保用期内,机件如有损坏或发生故障,经本公司工程师检查证实,该机属正常使用下发生的,将免费修理及更换零件,经更换后的损坏件归属本公司。
二、本保证卡内所列明的机器在下列情况下,保修期会自动失效。
●更改我公司商标;●曾因错误操作、疏忽使用、不可抗拒的因素而引致损坏;●曾经非本公司技术人员擅自开机修理、改装或涂改、除去机号或封条;●不按原厂提供的安装指示安放。
三、请妥存此卡,并于修理时出示本证予工程师查阅。
高频开关电源整流模块11。
