9.2家居有害气体检测报警系统设计
9.2.1.常用气敏传感器分类及工作原理 气敏传感器是一种将检测到的气体类别、成分、和浓度转换为 电信号的传感器。可用于对气体的定性或定量检测。气敏材料 与气体接触后会发生化学或物理相互作用，导致其某些特性参 数的改变，包括质量，电参数，光学参数等。气敏传感器利用 这些材料作为气敏元件，把被测气体种类或浓度的变化转化成 传感器输出信号的变化，从而实现气体检测目的。
2014-5-24
7
常用防盗报警器的种类及特点
（ 4 ）玻璃破碎探测器：利用压电陶瓷片的压电效应 （压电陶瓷片在外力作用下产生变形时将会在其表面 产生电荷），可以制成玻璃破碎入侵探测器。对高频 的玻璃破碎声音（ 10k ～ 15kHZ ）进行有效检测，而对 10kHZ以下的声音信号（如说话、走路声）则有较强的 抑制作用。但该产品灵敏度非常难调，灵敏度过高， 则室外的风吹雨打所也能导致报警；灵敏度过低，则 会因盗贼轻轻拉开窗户力度过轻而未感测到振动而产 生漏报警。
-
41M
LM324
-
R10 10K
LM324
+
VD2 IN4001 R12 1M + C7 10uF CLR B A Q VT1 9013 R16 51 C RC Q

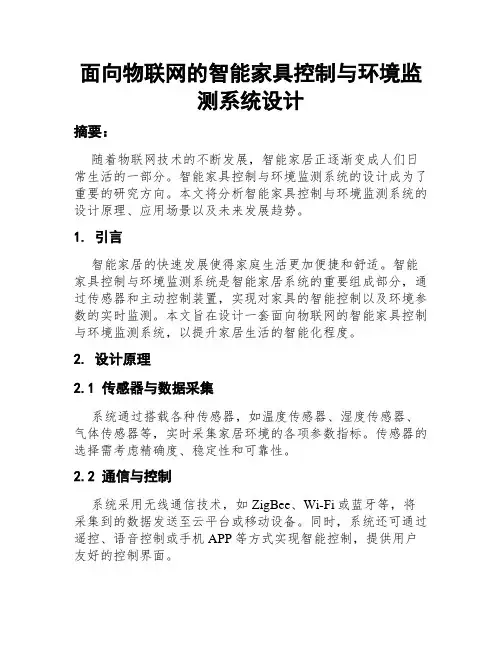

面向物联网的智能家具控制与环境监测系统设计
