钢筋混凝土预制桩打桩标准

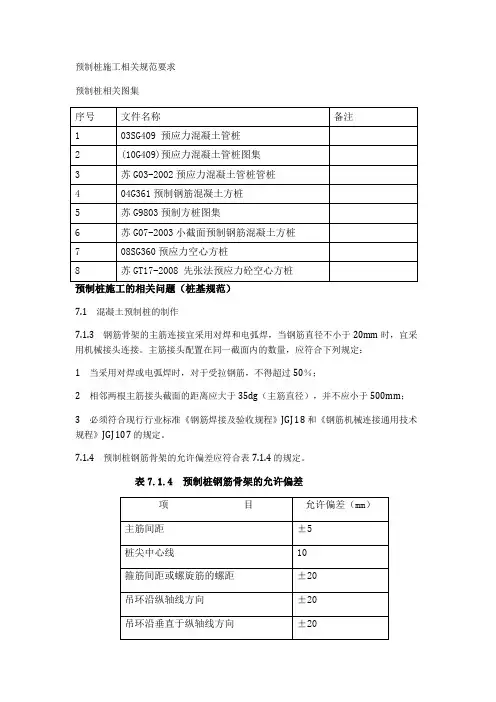

预制桩施工相关规范要求
预制桩施工相关规范要求预制桩相关图集预制桩施工的相关问题（桩基规范）7.1 混凝土预制桩的制作7.1.3 钢筋骨架的主筋连接宜采用对焊和电弧焊，当钢筋直径不小于20mm时，宜采用机械接头连接。
主筋接头配置在同一截面内的数量，应符合下列规定：1 当采用对焊或电弧焊时，对于受拉钢筋，不得超过50％；2 相邻两根主筋接头截面的距离应大于35dg（主筋直径），并不应小于500mm；3 必须符合现行行业标准《钢筋焊接及验收规程》JGJ 18和《钢筋机械连接通用技术规程》JGJ 107的规定。
7.1.4 预制桩钢筋骨架的允许偏差应符合表7.1.4的规定。
表7.1.4 预制桩钢筋骨架的允许偏差7.1.5 确定桩的单节长度时应符合下列规定：1 满足桩架的有效高度、制作场地条件、运输与装卸能力；2 避免在桩尖接近或处于硬持力层中时接桩。
7.1.8 锤击预制桩，应在强度与龄期均达到要求后，方可锤击。
7.1.10混凝土预制桩的表面应平整、密实，制作允许偏差应符合表7.1.10的规定。
表7.1.10 混凝土预制桩制作允许偏差（mm）7.1.11本规范未作规定的预应力混凝土桩的其他要求及离心混凝土强度等级评定方法，应符合国家现行标准《先张法预应力混凝土管桩》GB/T 13476、《先张法预应力混凝土薄壁管桩》JC 888和《预应力混凝土空心方桩》JG 197的规定。
7.2 混凝土预制桩的起吊、运输和堆放7.2.1 混凝土实心桩的吊运应符合下列规定：1 混凝土设计强度达到70%及以上方可起吊，达到100%方可运输；2 桩起吊时应采取相应措施，保证安全平稳，保护桩身质量；3 水平运输时，应做到桩身平稳放置，严禁在场地上直接拖拉桩体。
7.2.2 预应力混凝土空心桩的吊运应符合下列规定：1 出厂前应作出厂检查，其规格、批号、制作日期应符合所属的验收批号内容；2 在吊运过程中应轻吊轻放，避免剧烈碰撞；3 单节桩可采用专用吊钩勾住桩两端内壁直接进行水平起吊；4 运至施工现场时应进行检查验收，严禁使用质量不合格及在吊运过程中产生裂缝的桩。
预制桩施工相关规范要求
预制桩施工相关规范要求预制桩相关图集预制桩施工的相关问题（桩基规范）7.1 混凝土预制桩的制作7.1.3 钢筋骨架的主筋连接宜采用对焊和电弧焊，当钢筋直径不小于20mm时，宜采用机械接头连接。
主筋接头配置在同一截面内的数量，应符合下列规定：1 当采用对焊或电弧焊时，对于受拉钢筋，不得超过50％；2 相邻两根主筋接头截面的距离应大于35dg（主筋直径），并不应小于500mm；3 必须符合现行行业标准《钢筋焊接及验收规程》JGJ 18和《钢筋机械连接通用技术规程》JGJ 107的规定。
7.1.4 预制桩钢筋骨架的允许偏差应符合表7.1.4的规定。
表7.1.4 预制桩钢筋骨架的允许偏差7.1.5确定桩的单节长度时应符合下列规定：1 满足桩架的有效高度、制作场地条件、运输与装卸能力；2 避免在桩尖接近或处于硬持力层中时接桩。
7.1.8 锤击预制桩，应在强度与龄期均达到要求后，方可锤击。
7.1.10混凝土预制桩的表面应平整、密实，制作允许偏差应符合表7.1.10的规定。
表7.1.10 混凝土预制桩制作允许偏差（mm）7.1.11本规范未作规定的预应力混凝土桩的其他要求及离心混凝土强度等级评定方法，应符合国家现行标准《先张法预应力混凝土管桩》GB/T 13476、《先张法预应力混凝土薄壁管桩》JC 888和《预应力混凝土空心方桩》JG 197的规定。
7.2 混凝土预制桩的起吊、运输和堆放7.2.1 混凝土实心桩的吊运应符合下列规定：1 混凝土设计强度达到70%及以上方可起吊，达到100%方可运输；2 桩起吊时应采取相应措施，保证安全平稳，保护桩身质量；3 水平运输时，应做到桩身平稳放置，严禁在场地上直接拖拉桩体。
7.2.2 预应力混凝土空心桩的吊运应符合下列规定：1 出厂前应作出厂检查，其规格、批号、制作日期应符合所属的验收批号内容；2 在吊运过程中应轻吊轻放，避免剧烈碰撞；3 单节桩可采用专用吊钩勾住桩两端内壁直接进行水平起吊；4 运至施工现场时应进行检查验收，严禁使用质量不合格及在吊运过程中产生裂缝的桩。
预制钢筋混凝土桩施工方案
1、对静压桩施工的要求1)静力压桩与锤击相比具有无噪音、无震动、无污染、安全等优点，但在饱和软粘土地区压桩与打桩一样，都可能产生超静孔隙水压力。
压桩期间，应由建设单位委托有资质的监测单位对已有建筑物和管线进行跟踪动态监测。
2)要做好施工现场的排水工作，以保证在沉桩过程中场地无积水，施工用水、用电已接入到施工现场规定之处。
3)检查打桩机械设备、起重机具、压力表等。
4)压桩机安装必须按设备说明书和有关规定程序进行。
5)启动门架支撑油缸，使门架微倾15度，以便插预制桩。
6)当桩尖插入桩位后，微微启动压桩机油缸，待桩入土至50厘米时，再次校正桩的垂直度和平台的水平，然后再启动压桩机油缸，把桩徐徐压下，施工速度一般控制在2米/分钟以内即可。
7)当压桩力已达到两倍设计荷载或桩端已达到持力层时，应随时进行稳压。
8)压桩施工时，应派专人或开启自动记录设备，做好沉桩施工记录。
9)沉桩施工前，应先试桩。
试桩数量不少于两根，以确定贯入度及桩长，并校验压桩设备和沉桩施工工艺及技术措施是否符合实际要求。
2、静压桩施工工艺流程静压桩施工顺序及工艺流程：测量放线→桩机就位→起吊预制桩→稳桩→压桩→接桩→送桩→检查验收→转移桩机。
3、静压桩施工准备1)施工前，场地要达到“三通一平”要求，使施工桩机设备能顺利进入施工现场。
2)熟悉施工图纸，参加设计图会审，做好施工放线工作。
编好桩位号和压桩行走路线程序等各项准备工作。
3)做好现场清理地下空间障碍物工作，如旧建筑物的基础防空洞、地下管线等。
4)边桩与周围建筑物的安全距离应大于4米以上，压桩区域内的场地边桩轴线外5米范围用压路机压实。
5)为做好静压桩施工控制，必须备足必要的测量仪器。
4、静压桩的验收、起吊、搬动、堆放1)预制静压桩大多由专业厂生产供应，进场后应与监理单位共同按“预制钢筋砼方桩(04G361)”和设计图纸及《建筑地基基础工程施工质量验收规范》(GB50202-2002)对静压桩进行验收，并要生产厂家提供预制方桩合格证、检测报告等有关质保资料。
预制桩的种类与打(沉)桩要点
实心方桩
来自网络
（二）常用预制桩种类
预应力混凝土空心桩
定义：预应力混凝土空心桩是采用预应力工艺，经离心成型、蒸汽养护而成 的一种预制构件。 分类： 1）按截面形式可分为管桩、空心方桩； 2 ） 按 混 凝 土 强 度 等 级 可 分 为 预 应 力 高 强 混 凝 土 管 桩 （ PHC ） 和 空 心 方 桩 （PHS）、预应力混凝土管桩（PC）和空心方桩（PS）。 其中PHC、PHS桩的混凝土强度等级不低于C80，PC、PS桩的混凝土强度等 级不低于C60。
2）管桩不应用于地下强腐蚀环境。对中、弱腐蚀的地下环境应根据《工业建筑 防腐蚀设计规范》（GB50046-2008）的规定采用特种的抗腐蚀材料。并采用封 闭桩尖且管腔内不得进入腐蚀性介质。宜选用PHC桩，桩身混凝土抗渗等级应 ≥S10。
（二）常用预制桩种类 预应力混凝土空心桩
管桩的适用范围：
3）管桩适用于设计年限为50年的桩基工程，处于二类和三类环境中的管桩及桩 基结构的混凝土耐久性应符合《建筑桩基技术规》（JGJ94-2008）表3.5.2的规 定。
（二）常用预制桩种类
钢筋混凝土实心桩
1）有预应力和非预应力之分；
2）桩身截面一般呈方形，截面边长 一般为200~600mm，一般沿桩长不 变。规范规定：混凝土预制桩的截 面边长不应小于200mm，预应力混 凝土预制实心桩的截面边长不宜小 于350mm；
3）预制桩的混凝土强度等级不宜低 于C30，预应力混凝土实心桩的混凝 土强度等级不应低于C40。
4）管桩适用于素填土、杂填土、淤泥、淤泥质土、粉土、粘性土、碎石土等地 基。
（二）常用预制桩种类 预应力混凝土空心桩
2．PHS桩和PS桩
预应力空心方桩采用中空挤压抽芯、离心等 多种工艺制作成型，是一种外方内圆截面预 制混凝土构件。 其边长有：300mm、350mm、400mm、 450mm、500mm、550mm、600mm等规格， 单节最大长度从12~15m不等。 空心方桩要求具有3.0Mpa以上的有效预压应 力，以保证打桩时桩身混凝土一般不会出现 横向裂缝。
静压混凝土预制桩施工执行标准
序
检查项目
允许偏差或允许值
检查方法
主控项目
1
主筋距桩顶距离
±5
用钢尺量
2
多节锚固钢筋的位置
5
用钢尺量
3
多节桩预埋铁件
±3
用钢尺量
4
主筋保护层厚度
±5
用钢尺量
一般项目
1
主筋间距
±5
用钢尺量
2
柱桩尖中心线
10
用钢尺量
3
箍筋间距
±20
用钢尺量
4
桩顶钢筋网片
±10
用钢尺量
5
多节桩锚固钢筋长度
±10
用钢尺量
2.7.5焊接完毕后必须自然冷却超过1分钟，待焊缝冷却，再继续沉桩。
2.7.6送桩：将最后一节桩施工至地面时，在桩顶上放上梗木，送桩杆套住桩顶，送桩杆的中心线应与桩身吻合一致方向方能送桩。即时送桩器将桩送至设计桩端位置，并保证压桩力及桩长满足设计要求后方可停止沉桩，桩机停压时压桩力应大于设计要求的压桩力，达到压桩力要求后，必须保持5分钟，若5分钟内不能稳定，必须再持荷5分钟，直至稳定为止。稳定的标准为5分钟内部超过2mm。送桩时，送桩器保证与打入的桩垂直一致，送桩器下端与桩顶断面应平整接触，以免在送桩时桩顶面受力不均匀而发生偏位或桩顶破碎。
2.2.5第二遍压光：待水泥砂浆初凝时，人踩上去有脚印但不下陷时，用铁抹刀进行二次压光。要求不漏浆、平面出光、墙角、周边易干处应先进行平整压光，房间地面由里往外退向门口进行压光。
2.2.6第三遍压光：水泥砂浆终凝前进行第三遍压光，人踩上去有极细微脚印，钢抹刀抹压时不再有抹纹时，用钢抹刀使劲抹压，把第二遍压光留下的抹纹、毛细孔压平、压实、压光。
4.1防止质量的通病的措施
钢筋混凝土预制桩打桩工艺标准
打桩机械的类型：包括柴油打桩锤、液压打桩锤、振动打桩锤等
打桩机械的特点：根据不同的地质条件和施工要求，选择不同类型的打桩机械，以达到最佳的施工效果 打桩机械的优缺点：针对不同类型的打桩机械，分析其优缺点，以便在实际施工中做出合理的选择
打桩机械的安全操作 规范：强调打桩机械 的安全操作规范，包 括操作人员的资质要 求、安全防护措施等
定期检查：对打桩机械进行定期检查，确保设备正常运行 保养流程：按照规定的保养流程对打桩机械进行保养，延长设备使用寿命 常见故障排除：了解并掌握打桩机械常见故障的排除方法，及时解决问题 安全操作规范：遵守打桩机械的安全操作规范，确保施工安全
桩位放线：根据施工图纸和测量控制点，确定桩位坐标并绘制桩位图 复核：对桩位坐标进行复核，确保桩位精度符合规范要求 准备工作：检查桩位放线工具、测量仪器等是否齐备，确保施工顺利进行 安全措施：设置安全警示标志，确保施工安全
打桩设备检查：对打桩机、吊车等设备进行检查，确保设备完好无损 调试设备：对打桩设备进行调试，确保设备正常运行 确定打桩顺序：根据施工图纸和现场情况，确定打桩顺序和桩位
制作前的准备工作：包括场地平整、材料准备等。 钢筋骨架的制作：按照设计要求进行钢筋骨架的加工和制作。 混凝土浇筑：将钢筋骨架放入模具中，然后进行混凝土的浇筑和振捣。 养护和脱模：对浇筑好的桩进行养护，达到一定强度后进行脱模。 成品检验与运输：对制作好的钢筋混凝土预制桩进行检验，合格后进行运输。
打桩机械必须由经过培训合格的操作人员进行操作，严禁无证上岗。
打桩机械的各种安全装置必须齐全、有效，严禁带病运转。
打桩机械在运行过程中，严禁维修和调整机械的各部位，如有故障必须 先停机，然后检查、修理。
预制钢筋混凝土打人桩施工要点
预制钢筋混凝土打人桩施工要点预制桩用锤击沉桩施工，又称打入桩。
它是利用桩锤下落产生的冲击功能使桩沉入土中的一种打桩方法。
1．打桩设备。
打桩设备主要包括桩锤、桩架和动力装置三部分。
桩锤是对桩施加冲击力，把桩打入土中的机具，常用的桩锤有落锤、单动汽锤、双动汽锤、柴油打桩锤，如表4－10所示。
桩架是吊桩就位，在打桩过程中引导桩的方向，并保证桩锤能沿着所要求方向冲击的打桩设备，行走移动可采用轨道或履带方式。
动力装置包括驱动桩锤及卷扬机用的动力设备。
2．振动沉桩。
振动沉桩与打入桩施工方法基本相同，其区别在于用振动箱代替桩锤，利用固定在桩头上的振动箱所产生的振动力，通过桩身使土体强迫振动，桩与土间的摩擦力减小，使桩在自重与振动力作用下沉入土中的方法。
3．水冲沉桩。
水冲沉桩在桩旁插入一根与桩平行的射水管，下设喷嘴，沉桩时利用高压水冲刷桩尖下的土壤，以减小桩下沉的阻力和桩身表面与土壤的摩擦力，从而使桩在自重及锤击或振动作用下深入土中的方法。
4．静力压桩。
静力压桩是在软弱土中，利用静压力（压桩机自重及配重）将预制桩逐节压入土中的一种沉桩法，压桩设备一般采用液压静力压桩机。
它由机架、行走机构、主液压千斤顶、压桩夹头等组成。
压桩时首先用起重机将预制桩吊入压桩夹头，并调整垂直，用夹紧千斤顶夹紧然后开动液压千斤顶，两个液压千斤顶同时加压，将预制桩连同压桩夹头一并压入地下1．8米左右（一个冲程）。
松开夹紧千斤顶，主液压千斤顶将压桩夹头上提1．8米，重新夹紧，进行第二个冲程，如此下去，直至将桩全部压入地下。
综上所述，施工中采用的打桩机械有：轨道式、履带式、筒式、走管式柴油打桩机和液压静力压桩机。
另外，打钢板桩的方法基本同钢筋混凝土桩。
预制桩施工相关规范要求
预制桩施工相关规范要求预制桩相关图集预制桩施工的相关问题（桩基规范）7.1 混凝土预制桩的制作7.1.3 钢筋骨架的主筋连接宜采用对焊和电弧焊，当钢筋直径不小于20mm时，宜采用机械接头连接。
主筋接头配置在同一截面内的数量，应符合下列规定：1 当采用对焊或电弧焊时，对于受拉钢筋，不得超过50％；2 相邻两根主筋接头截面的距离应大于35dg（主筋直径），并不应小于500mm；3 必须符合现行行业标准《钢筋焊接及验收规程》JGJ 18和《钢筋机械连接通用技术规程》JGJ 107的规定。
7.1.4 预制桩钢筋骨架的允许偏差应符合表7.1.4的规定。
表7.1.4 预制桩钢筋骨架的允许偏差7.1.5 确定桩的单节长度时应符合下列规定：1 满足桩架的有效高度、制作场地条件、运输与装卸能力；2 避免在桩尖接近或处于硬持力层中时接桩。
7.1.8 锤击预制桩，应在强度与龄期均达到要求后，方可锤击。
7.1.10混凝土预制桩的表面应平整、密实，制作允许偏差应符合表7.1.10的规定。
表7.1.10 混凝土预制桩制作允许偏差（mm）7.1.11本规范未作规定的预应力混凝土桩的其他要求及离心混凝土强度等级评定方法，应符合国家现行标准《先张法预应力混凝土管桩》GB/T 13476、《先张法预应力混凝土薄壁管桩》JC 888和《预应力混凝土空心方桩》JG 197的规定。
7.2 混凝土预制桩的起吊、运输和堆放7.2.1 混凝土实心桩的吊运应符合下列规定：1 混凝土设计强度达到70%及以上方可起吊，达到100%方可运输；2 桩起吊时应采取相应措施，保证安全平稳，保护桩身质量；3 水平运输时，应做到桩身平稳放置，严禁在场地上直接拖拉桩体。
7.2.2 预应力混凝土空心桩的吊运应符合下列规定：1 出厂前应作出厂检查，其规格、批号、制作日期应符合所属的验收批号内容；2 在吊运过程中应轻吊轻放，避免剧烈碰撞；3 单节桩可采用专用吊钩勾住桩两端内壁直接进行水平起吊；4 运至施工现场时应进行检查验收，严禁使用质量不合格及在吊运过程中产生裂缝的桩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土预制桩打桩工艺标准
施工准备
2.1 材料及主要机具：
2.1.1 预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。
2.1.2 焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E4303牌号。
2.1.3 钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。
2.1.4 主要机具有：柴油打桩机、电焊机、桩帽、运桩小车。
索具、钢丝绳、钢垫板或槽钢，以及木折尺等。
2.2 作业条件：
2.2.1 桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。
桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。
2.2.2 处理完高空和地下的障碍物。
如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。
2.2.3 根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。
2.2.4 场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。
2.2.5 打试验桩。
施工前必须打试验桩，其数量木少于2根。
确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。
2.2.6 要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。
操作工艺
3.1 工艺流程：
就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位
3.2 就位桩机：打桩机就位时，应对准桩位，保证垂直稳定，在施工中不发生倾斜、移动。
3.3 起吊预制桩：先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。
3.4 稳桩。
桩尖插入桩位后，先用较小的落距冷锤1～2次，桩入上一定深度，再使桩垂直稳定。
10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。
桩插入时垂直度偏差不得超过0.5%。
桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。
3.5 打桩：用落锤或单动锤打桩时，锤的最大落距不宜超过1.0m。
；用柴油锤打桩时，应使锤跳动正常。
3.5.1 打桩宜重锤低击，锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。
3.5.2 打桩顺序根据基础的设计标高，先深后浅；依桩的规格宜先大后小，先长后短。
由于桩的密集程度不同，可自中间向两个心向对称进行或向四周进行；也可由一侧向单一方向进行。
3.6 接桩
3.6.l 在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件应清洁，上下节之间的间隙应用铁片垫实焊牢；焊接时，应采取措施，减少焊缝变形；焊缝应连续焊满。
3.6.2 接桩时，一般在距地面lm左右时进行。
上下节桩的中心线偏差不得大于10mm，节点折曲矢高不得大于l‰桩长。
3.6.3 接桩处入土前，应对外露铁件，再次补刷防腐漆。
3.7 送桩：设计要求送桩时，则送桩的中心线应与桩身吻合一致，才能进行送桩。
若桩顶不平，可用麻袋或厚纸垫平。
送桩留下的桩孔应立即回填密实。
3.8 检查验收：每根桩打到贯入度要求，桩尖标高进入持力层，接近设计标高时，或打至设计标高时，应进行中间验收。
在控制时，一般要求最后三次十锤的平均贯入度，不大于规定的数值，或以桩尖打至设计标高来控制，符合设计要求后，填好施工记录。
如发现桩位与要求相差较大时，应会同有关单位研究处理。
然后移桩机到新桩位。
3.9 打桩过程中，遇见下列情况应暂停，并及时与有关单位研究处理：
3.9.1 贯入度剧变；
3.9.2 桩身突然发生倾斜、位移或有严重回弹；
3.9.3 桩项或桩身出现严重裂缝或破碎。
3.10 待全部桩打完后，开挖至设计标高，做最后检查验收。
并将技术资料提交总包。
3.11 冬期在冻土区打桩有困难时，应先将冻土挖除或解冻后进行。
质量标准
4.1 保证项目：
4.1.1 钢筋混凝土预制桩的质量必须符合设计要求和施工规范的规定，并有出厂合格证。
4.1.2 打桩的标高或贯入度、桩的接头处理，必须符合设计要求和施工规范的规定。
4.2 允许偏差项目，见表2-5。
打钢筋混凝土预制桩允许偏差表2-5
项次项目允许偏差(mm) 检验方法
垂直基础梁的中心线方向100
沿基础梁的中心线方向150
2 桩数为1～3根或单排桩100
3 桩数为4～16根d/3
边缘桩d/3
中间桩d/2
注：d为桩的直径或截面边长。
成品保护
5.1 桩应达到设计强度的70%方可起吊，达到100%才能运输。
5.2 桩在起吊和搬运时，必须做到吊点符合设计要求，应平稳并不得损坏。
5.3 桩的堆放应符合下列要求：
5.3.1 场地应平整、坚实，不得产生不均匀下沉。
5.3.2 垫木与吊点的位置应相同，并应保持在同一平面内。
5.3.3 同桩号的桩应堆放在一起，而桩尖应向一端。
5.3.4 多层垫木应上下对齐，最下层的垫木应适当加宽。
堆放层数一般不宜超过4层。
5.4 妥善保护好桩基的轴线和标高控制桩。
不得由于碰撞和振动而位移。
5.5 打桩时如发现地质资料与提供的数据不符时，应停止施工，并与有关单位共同研究处理。
5.6 在邻近有建筑物或岸边、斜坡上打桩时，应会同有关单位采取。
