机械设计基础08
机械设计基础第八版课后习题答案
绪论1、机器的基本组成要素是什么？【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。
所以，机器的基本组成要素就是机械零件。
2、什么是通用零件？什么是专用零件？试各举三个实例。
【答】在各种机器中经常能用到的零件称为通用零件。
如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能用到的零件称为专用零件。
如汽轮机的叶片、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。
机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。
传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。
2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。
机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。
3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。
2008级机械设计基础(A)答案011220
课程编号：03000138北京理工大学2009～2010学年第2学期2008级机械设计基础期末试题A卷一、选择题（本题12分，每小题2分，把正确的代号填入括号中）1. 在轴系轴向固定设计中，两端单向固定方式适用于（ B ）的场合。
A 支撑跨距大，温升高B 支撑跨距较小，温升不高C 支撑跨距大，轴上安装件有对中要求D 对传动无特别要求2. 齿轮传动的齿面点蚀一般首先发生于齿轮啮合节线附近，是因为（ C ）。
A节线处啮合轮齿对数多齿面接触应力大B节线处啮合轮齿对数少齿面接触应力小C节线处啮合轮齿对数少齿面接触应力大D节线处啮合轮齿对数多齿面接触应力小3. 为避免凸轮实际廓线失真，在设计滚子推杆盘形凸轮机构时，正确方法是（ B ）。
A 增大滚子半径B增加基圆半径C减小基圆半径 D 增加从动件长度4. 普通V带传动的实际传动比与理论传动比不一致的根本原因是（ D ）。
A 带为弹性体发生弹性变形从而引起打滑B大小带轮的加工存在误差C 带传动中产生离心力引起带速波动D带传动本身存在的弹性滑动现象5. 在螺纹主要几何参数中，螺纹的公称直径是指（ A ）。
A 螺纹的大径B 螺栓小径C 螺纹中径D 螺纹大径和小径之和的均值6. 当蜗轮为主动件时要实现蜗杆传动自锁条件，应当满足（B ）条件。
A 蜗杆头数为1B 蜗杆导程角小于齿面当量摩擦角C 蜗杆传动比比较大时D 蜗杆导程角大于齿面当量摩擦角二、判断题（本题10分，每小题2分，下面的叙述如果正确填入T，错误填入F）1. 机械动平衡和静平衡实质相同，差别只在于平衡基面数量的不同。
（F ）2. 滚动轴承内圈孔与轴颈配合是采用的基轴制。
（ F ）3. 对心曲柄滑块机构没有急回特性所以不存在运动死点位置。
（F ）4. 有气密性要求的场合多采用可以自锁的三角螺纹。
（ F ）5. 提高蜗杆传动的效率，可以通过采用增加蜗杆头数方法来实现。
（T ）三、（本题8分）计算图示机构的自由度。
08机械设计基础试卷(中德A)
四、一钢制半联轴器与轴的连接， 采用键 20× GB1096-90。 100 已知： 轴径 d＝70mm， 键高 h＝12mm，
轴的材料为 45 钢， 工作时有轻微冲击。 试求此 键联接所能传递的转矩。 （15 分）
轮毂 材料 钢 铸铁 静载荷 120～150 70～80 许用值 [σ ]p 轻微冲击 100～120 50～60 冲击 60～90 30～45
------------------------------------------------- 密 ---------------------------------- 封 ----------------------------- 线 --------------------------------------------------------题号 一 二 三 四 五 总分 得分 评阅人
武汉工业学院 2007 –2008 学年第一学期
------------------------------------------------- 密 ---------------------------------- 封 ----------------------------- 线 --------------------------------------------------------------------------------------------------------- 密 ---------------------------------- 封 ----------------------------- 线 ---------------------------------------------------------

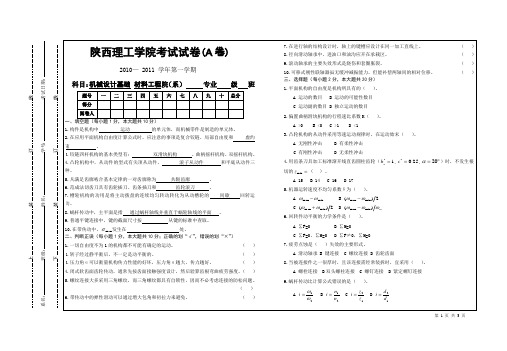

机械设计基础(材料08级A卷)要点
9.普通平键连接中，键的截面尺寸按从键的标准中查取。
10.在带传动中， 发生在处。
二、判断正误（每小题1分，本大题共10分；正确的划“√”，错误的划“×”）
1.一切自由度不为1的机构都不可能有确定的运动。（）
2.转子经过静平衡后，不一定是动平衡的。（）
8.径向滑动轴承中，进油口和油沟应开在承载区。（）
9.滚动轴承的主要失效形式是烧伤和套圈胀裂。（）
10.可移式刚性联轴器虽无缓冲减振能力，但能补偿两轴间的相对位移。（）
三、选择题（每小题2分，本大题共20分）
1.平面机构的自由度是机构所具有的（）。
A运动的数目B运动的可能性数目
C运动副的数目D独立运动的数目
A B
C D
6.回转件动平衡的力学条件是（）。
A∑F=0 B∑M=0
C∑F=0，∑M=0D∑F≠0，∑M=0
7.疲劳点蚀是（）失效的主要形式。
A滑动轴承B键连接C螺纹连接D齿轮齿面
8.当被连接件之一很厚时，且该连接需经常装拆时，宜采用（）。
A螺栓连接B双头螺柱连接C螺钉连接D紧定螺钉连接
9.蜗杆传动比计算公式错误的是（）。
2.偏置曲柄滑块机构的行程速比系数K（）。
A >0 B <0 C>1 D <1
3.凸轮机构的从动件采用等速运动规律时，在运动始末（）。
A无刚性冲击B有柔性冲击
C有刚性冲击D无柔性冲击
4.用齿条刀具加工标准渐开线直齿圆柱齿轮（ , , ）时，不发生根切的 ( )。
A 15 B14 C16 D 17
5.机器运转速度不均匀系数δ为（）。
A B C D
机械设计基础ch08(1)
对高度。楔角为40°，相对高度高约为0.7的V带称为普通V带。普通V 带有Y、Z、A、B、C、D、E七种型号；最常用的是A、B型。 普通V带是标准件，截面尺寸和长度已标准化，各型号的截面尺寸见 表8-1。
机械设计基础ch08(1)
8.1.1 带传动的组成及应用
机械设计基础ch08(1)
8.1.1 带传动的组成及应用
5. V带传动的特点及应用 因为V带传动具有中间挠性件并靠摩擦力工作，所以 具有以下优点：①能缓和载荷冲击；②运行平稳，无 噪声；③过载时将引起带在带轮上打滑，因而可防止 其他零件的损坏；④可增加带长以适应中心距较大的 工作条件；⑤结构简单，制造和安装精度要求不像啮 合传动那样严格，成本低廉。
机械设计基础ch08(1)
8.1.1 带传动的组成及应用
机械设计基础ch08(1)
8.1.1 带传动的组成及应用
4. 普通V带轮 V带轮由3部分组成：轮缘，用以安装传动带的部分；轮毂，与轴接触配 合的部分；轮辐或腹板，用以连接轮缘和轮毂的部分。 如图8-5所示，带轮按结构不同分为实心式、腹板式、孔板式和轮辐式。
机械设计基础ch08(1)
8.2.1 链传动的组成及应用
2. 链传动的类型
传动链分为短节距精密滚子链(简称滚子链)、短节距精密套筒链(简 称套筒链)、齿形链和成形链等，如图8-11所示。
套筒链的结构与滚子链基本相同，但少一个滚子，故易磨损，只用于 低速()传动。
齿形链是由一组带有两个齿的链板左右交错并列铰接而成(如图811(c)所示)。齿形链板的两外侧为直边，其夹角为60°或70°。齿楔 角为60°的齿形链传动较易制造，应用较广。工作时链齿外侧边与链 轮轮齿相啮合来实现传动。齿形链传动平稳，承受冲击载荷的能力强，
08江专1机械设计基础题库
应力， 。 和
。 B、提高带的寿命； D、调节带的初拉力。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指，吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安，与全要过，加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高；料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高，核中或对资者定料对值试某，卷些审弯异核扁常与度高校固中对定资图盒料纸位试，置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置，线高尤弯中其曲资要半料避径试免标卷错高调误等试高，方中要案资求，料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高，技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术，、以术来管及避架系免等统不多启必项动要方高式案中，；资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资，中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置，作调合并试理且技利进术用行，管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵：导活在。。分对对线于于盒调差处试动，过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调，问试应题技采，术用作是金为指属调发隔试电板人机进员一行，变隔需压开要器处在组理事在；前发同掌生一握内线图部槽 纸故内资障，料时强、，电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料，试试线卷卷缆试切敷验除设报从完告而毕与采，相用要关高进技中行术资检资料查料试和，卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
08-09(一)《机械设计基础》自测练习
自测练习一、填空题4．在齿轮弯曲强度计算中，对于标准直齿圆柱齿轮，齿形系数(Y F)仅决定于齿数。
5．平键的两侧面是工作面，普通平键连接的主要失效形式是工作面的压溃，若强度不够时，可采用两个键按沿周向相隔1800布置。
6．为提高紧螺栓连接强度，防止螺栓的疲劳破坏，通常采用的方法之一是减小螺栓刚度或增大被连接件刚度。
9．对于某一个轴承来说，正常的实际使用中，未达到额定寿命而提前发生疲劳点蚀的概率是10％。
10．根据轴所承受载荷的不同，即传递转矩又承受弯矩的轴为转轴；只传递转矩而不承受弯矩或变弯矩很小的轴为传动轴；只承受弯矩而不传递转矩的轴为心轴。
1. 在机构中，零件是制造的单元体，构件是运动的单元体。
2. 两构件通过面接触组成的运动副称为低副，通过线接触组成的运动副称为高副。
3．按工作原理，弹簧垫圈和双螺母属于摩擦防松。
5．为了限制带的弯曲应力，带轮直径不能太小。
6．带传动包角越大越好。
9. 渐开线上任意一点的法线必与基圆相切。
10. 从齿面硬度和制造工艺分，把齿面硬度HBS≤350的齿轮称为软齿面，把齿面硬度HBS>350的齿轮称为硬齿面。
11. 凸轮基圆半径是指凸轮理论廓线最小向径。
9. 曲柄摇杆机构中，压力角越小，传动性能越好；传动角越大，传动性能越好。
二、选择填空题0.1 在机械中属于制造单元的是C。
A．机构B．构件C．零件D．部件0.2 机构与机器相比，不具备下面C特征。
A．人为的各个实物组合B．各实物之间有确定的相对运动C．作有用功或转换机械能D．价格较高0.3 构件定义的正确表述是C。
A．构件是由机械零件组合而成的B．构件是机器的制造单元C．构件是机器的运动单元D．构件是机器的装配单元0.4 自行车车轮轴、电风扇叶片、起重机上的起重吊钩、台虎钳上的螺杆、柴油发动机上的曲轴和减速器中的齿轮，以上零件中有 D 种是通用零件。
A．2 B．5 C．4 D．33.1 车轮在轨道上转动，车轮与轨道间构成C。
机械设计基础第08章 机器动力学初步
W d < Wr
出现亏功， 出现亏功，机械动能 减少，转速下降。 减少，转速下降。
8.1.3 机器的自调性
• 当外载荷发生变化时，机器的主轴能够在 当外载荷发生变化时， 新的速度下重新平稳运转的性能。 新的速度下重新平稳运转的性能。
∂M d ∂M r < ∂ϖ ∂ϖ
一段时间内总出现盈功， 一段时间内总出现盈功，速度越来 飞车； 越快，造成飞车 越快，造成飞车； 总出现亏功， 总出现亏功，速度会越来 越慢，甚至停车 停车。 越慢，甚至停车。
z
∵τ > 0
∴z ≥ 3
tm τ= t
第７章 总结
•*1、间歇运动机构？常用 、间歇运动机构？ 的有哪些？ 的有哪些？ •*3、运动系数 τ ：间歇运动 、 构件运动时间 tm 与连续运 之比。 动构件运动时间 t 之比。 •*4、万向联轴节角速比 、
ω3 cos(β ) = ω1 1 − sin2 (β )sin2 (ϕ1 )
冲床、 1/7～ 冲床、剪床 1/7～1/10 切削机床 轧压机
水泵、 1/30～ 1/10～ 1/10～1/20 水泵、风机 1/30～1/50 发电机
发电机的主轴速度波动范围太大， 发电机的主轴速度波动范围太大，势必影响输出电压的 稳定性，故这类机械的δ应取小些；反之，如冲床、 稳定性，故这类机械的δ应取小些；反之，如冲床、破碎机 等机械，速度波动大也不影响其工作性能， 等机械，速度波动大也不影响其工作性能，故可取大些
力、力矩、机构位置、构件质量、转动惯量
8.1.2 机器的运转过程
ω
三个阶段：启动、稳定运转、停车。 三个阶段：启动、稳定运转、停车。 稳定运转阶段的状况有： 稳定运转阶段的状况有： 匀速稳定运转： ①匀速稳定运转：ω＝常数 启动 稳定运转 周期变速稳定运转 变速稳定运转： ②周期变速稳定运转：ω(t)=ω(t+Tp) ③非周期变速稳定运转 周期变速稳定运转
《机械设计基础》试卷2007-2008-2B_word
《中国矿业大学2007～2008学年第二学期《机械设计基础》试卷（B）卷考试时间：100 分钟考试方式：闭卷班级姓名学号成绩__一．填空题: （共30 分，每空1 分）1. 机构具有确定运动的条件。
2. 在凸轮机构中，简谐运动规律在满足和条件时，不存在柔性冲击问题。
3.渐开线标准斜齿轮传动的正确啮合条件是。
4. 联接用螺纹牙剖面形状常采用形；传动用螺纹牙剖面形状常采用形。
5. 螺纹的螺旋升角愈小或当量摩擦角愈大，螺纹的自锁性能愈、效率愈。
.6. 做平面运动的两构件间，约束了两个相对移动的运动副是；约束一个相对转动一个相对移动的运动副是。
7. 选择平键断面尺寸(键高×键宽)是根据来选,而键的长度是根据来选.8. 在滚动轴承中,B3603 表示的轴承内径是______________(mm), 精度等级为级.9. 在曲柄摇杆机构中,当满足﹑条件时,有死点位置出现。
10. 作图设计凸轮机构时，从动滚子中心的运动轨迹为廓线，而与滚子接触的凸轮廓线称为廓线。
11. 用范成法加工渐开线标准直齿轮不发生根切的最少齿数是，要想加工小于该齿数但不根切的齿轮，可采用的方法.12.齿轮传动中,轮齿折断的危险截面在处,疲劳点蚀首先发生在齿轮的部位.13.在曲柄摇杆机构中,若把曲柄改换为机架,则可演变成机构;若把摇杆改换成机架,则可演变成机构;若把连杆改换成机架,则可演变成机构.14.齿轮传动要实现定传动比,则其齿廓曲线应满足。
.15.当平键的强度不够时可采用双键,但进行强度计算时只能按个键计算。
16.深沟球轴承主要承受载荷,也可以承受一定的轴向载荷。
17.渐开线上任意点的法线一定与相切。
18.在轴的强度设计计算中,若转矩的变化规律不清楚,通常可按循环处理。
二．选择（共20 分，每题2 分）1. 在铰链四杆机构中,各杆长度分别为:40,70,90,110 mm,现以 40 的杆为机架,则该机构为 .A.曲柄摇杆机构;B.双曲柄机构;C.双摇杆机构；D.不能确定2. 在凸轮机构中,基圆半径取得越小,则凸轮机构的结构越紧凑,但过小的基圆半径会导致压力角A:变小; B:不变; C:变大D.不能确定3. 螺纹联接的公称尺寸是指 .A:大径; B:中径; C:小径D:平均直径4. 在 1000 个轴承中,其基本额定寿命是指A:有 1 个轴承发生破坏时的转数; B:有 10 个轴承发生破坏时的转数; C:有 100 个轴承发生破坏时的转数; D:全部轴承都发生破坏时的转数5. 从平衡条件可知,动平衡转子静平衡的．A:不一定是； B:一定是； C:一定不是；D.不能确定6. 安装渐开线齿轮的轴承磨损后，其中心距变大，此时齿轮传动的传动比应＿A:增大；B:变小；C:不变 D.不能确定7. 飞机着陆时起落架伸出后不会被压回,这是利用了____.A:自锁原理; B:机构的死点位置; C:机构的锁合方法；D.静定结构8. 一对齿轮传动,已知 Z1<Z2,则其啮合时齿面接触应力A:σH1>σH2; B:σH1=σH2; C:σH1<σH2；D.不能确定大小9．其它条件不变，凸轮机构的压力角变大，将使机构的传动性能____. A:变好; B:不变; C:变坏； D.不能确定10．齿数 Z=50 的标准渐开线直齿圆柱齿轮在齿根圆渐开线处的压力角_____20OA: 等于; B:大于; C:小于； D.不能确定三．试论述齿轮传动的主要失效形式及强度计算准则？（10 分）四．计算下列图示机构的自由度,并说明运动是否确定。
机械设计基础课件08回转件的平衡
求平衡质量的大小和向径的方法有三种：解析法、图解法和 试验法。解析法精确，图解法直观，试验法实用。下面由例题 简述解析法和图解法的具体求解方法。
式中P、Pb和Pi分别表示总离心力、平衡质量的离心力和原有质量离心力的 合力。代入离心力计算式，并消除ω后，可得
式中，m、e为回转件的总质量和总质心向径，mb、rb为平衡质量及其质心 的向径，mi、ri为原有各质量及其质心的向径。
由上式可知，当回转速度ω一定时，离心力的大小和方向只 与各个质量的大小和向径有关，我们把质量与向径的乘积称为 质径积。
为了使转子达到动平衡，通常采用动平衡试验法，即将回 转件在动平衡试验机上运转，然后在两个选定的平面内分别找 出所需的质径积的大小和方位，通过逐步调整，最终使转子达 到动平衡。
显然动平衡条件中包含了静平衡条件，也就是说动平衡的转子一定也是静平衡的，
但静平衡的转子不一定是动平衡的。
为了使转子达到动平衡，通常采用动平衡试验法，即将回转件在动平衡试验机 上运转，然后在两个选定的平面内分别找出所需的质径积的大小和方位，通过逐步 调整，最终使转子达到动平衡。
上述动平衡机的结构和测试方法都比较简陋，因而灵敏度
和平衡精度都较低。目前已有大量的机电一体的动平衡机，关 于这些动平衡机的详细情况，请读者参阅有关的文献和资料。
导轨式静平衡加简单可靠，其精度也能满足一般机械生 产的需要。
8.2.2 质量分布不在同一回转面内
对于轴向尺寸较大的回转件，即称为轴类零件，如电动机的转子、机床 主轴等，其质量分布不能近似地认为是位于同一回转面内。这类回转件转 动时产生的离心力不再是平面力系，而是空间力系。因此，单靠在某一回 转面内加一平衡质量的静平衡方法不能使这类回转件转动时达到平衡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
z 2 45
d1 mz1 250
s1 s 2 e1 e2
m
2
15.71mm
z 2 30 ， z 4 94 ， 4． （10 分） 在图示轮系中， 已知 n1 1000r / min ， 各轮齿数为 z1 69 ， z 3 131 ，
A. 带传递的功率和小带轮转速 C. 带的紧边拉力
8. 滚动轴承工作时，滚动体的应力循环特性是______B_________. A． r 1 B. r 0 C. r 1 D. B 0＜r＜+1 。
9. 转动的轴，受不变的载荷，其所受的弯曲应力的性质为 A．脉动循环 C．静应力
B．对称循环 D．非对称循环
1.3Fa
F2
4
d12
[ ] Fa
CF 得：F=19.2KN mf
F
F2ቤተ መጻሕፍቲ ባይዱ
五 改错题（共 10 分）
指出图中的轴系结构的错误，在图上标出，并提出改正意见。
答案：
3. 带传动工作时，设小带轮主动，则带内拉应力的最大值应发生在带 A．进入大带轮处 B．离开大带轮处 C. 进入小带轮处
D．离开小带轮处 C 。
4. 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 A. 提高强度 B. 提高刚度 C. 防松
D. 减小每圈螺纹牙上的受力
5. 渐开线上某一点的压力角αk 与该点的向径 rk 和基圆半径 rb 的关系是__A___。 A． rk C.
解： （1）7312AC: 角接触球轴承，接触角 25 度，内径 60，直径系列为中，宽度系列为 0 系列 （2） S1=0.68*1000=680 N S2=0.68*3000=2040 N S2=2040>S1+Fa=680+1000=1680
轴承 1 为压紧端，2 为松端 （3）寿命是原来的 1/8 倍
Fa1=S1-Fa=2040-1000=1040
Fa2=2040
6． （8 分）图示一螺栓联接，螺栓的个数为 2，螺纹为 M20，许用拉应力 [ ] 160MPa 。被联 接件接合面间的摩擦系数 f 0.2 ，若可靠性系数 S 1.2 ,试计算该联接允许传递的静载荷 F 。 （已知 M20 的螺纹参数是：螺距 P＝2.5mm，中径 d2＝18.376mm，小径 d1＝17.294mm） （10 分）
解：1）机构有曲柄的条件：lAB+e < lBC 2）偏置曲柄滑快机构有急回运动。极位夹角 如图所示。 K
180 180
2． （8 分）图示二级蜗杆传动中，已知蜗杆 1 为主动，螺旋线方向为右旋。为使Ⅱ轴上的轴向 力较小，试在图上标出： （1）各蜗杆、蜗轮的螺旋线方向； （2）两个蜗轮的转向 n 2 、 n 4 ； （3） 蜗轮 2、蜗杆 3 上的圆周力 Ft、径向力 Fr、轴向力 Fa 的方向。
机械设计基础 08-09 下 B
一、 填空题（每空 1 分，共 10 分， 。 ） 1． 第三强度理论（最大切应力理论）是适用于____塑性_____________材料的强度理论。 2． 抽屉的拉出或推进运动，是 移动 副在接触处所允许的相对移动。
3． 对于非周期性速度波动，可用 调速器 调节。 4． 一般开式齿轮传动中的主要失效形式是 磨损 和 轮齿折断 。
rb / cos k
B. rk rb cos k D. rk rb sin k B 。 B .增大中心距； D .在中心距不变的条件下增加齿数 A 。 B. 带的线速度 D. 带的松边拉力
rk rb / sin k
6. 为了提高齿轮传动的齿面接触强度应
A .在中心距不变的条件下，增大模数； C. 减小齿宽； 7. 选取 V 带型号，主要取决于
5． 一对外啮合标准斜齿圆柱齿轮正确啮合的条件是 （方向相反） 。
法面模数和压力角相等，螺旋角相等
6． 蜗杆传动的失效形式__胶合点蚀磨损_________________________________________。 7． 无柔性冲击和刚性冲击的推杆运动为__摆线运动____________________。 8． 按额定动载荷计算选用的滚动轴承，在预定使用期限内，其失效概率最大为 9． 对大直径的轴的轴肩圆角处进行喷丸处理是为了降低材料对 应力集中 10% 。
i H46
z z n4 n H 167 5 6 n6 n H z 4 z5 94
解得： nH 124.25 5． （10 分）如图所示轴承装置中，采用一对 7312AC 轴承（轴承的派生轴向力的计算公式是 S=0.68Fr）,试问: 1 该轴承代号中各数字的含义是什么?2 各轴承所受的轴向载荷 Fa 是多少? 3 若上述轴承所受的载荷 Fr 和 Fa 均增加 1 倍,则轴承寿命如何变化（与原来相比）?
答案：
3． （8 分） 已知一对渐开线标准外啮合圆柱齿轮传动，其模数 m=10mm，压力角=200，
ha*=1.0， c*=0.25， 中心距 a=350mm， 传动比 i12=9/5， 试计算这对齿轮的齿数、 分度圆直径、
基圆直径、全齿高、分度圆上的齿厚与齿槽宽。 解：因为
1 z 2 z1 9 5 所以 z1 25 ， m( z1 z 2 ) 350 2 d 2 mz2 450 d b1 d1 cos 234.9 d b 2 d 2 cos 422.9 a
的构件为原动件。
4×3－2×5－1＝1 3．简述轮系的功能？试举例说明。 获得大的传动比（如减速器） ，实现变速变向（如减速器） ；实现运动的合成分分解；如汽车后 桥； 实现大功率传动（如行星减速器） 。 4．简述轴的弯扭组合强度计算时弯矩和扭矩合成的方法，不同的应力循环如何处理的？ 扭转应力为静力时，合成系数取 0.3 扭转应力为脉动循环应力时合成系数取 0.6 ； 扭转应力为对称循环应力时合成系数取 1。 5．简述滚动轴承的类型选择的影响因素？ 转速高低，径向力还是轴向受力，载荷的大小，安装尺寸的要求等。 四、计算题(共 6 小题 50 分) 1． （6 分）如图所示，已知各构件的尺寸（由图上量取，图中比例尺1＝5mm/mm） ，杆 AB 为主动件，转向如图所示。现要求： 1）试确定机构有曲柄的条件（2 分） 2）机构有无急回运动？如有，试以作图法确定其极位夹角（要求有作图步骤说明） ，并 计算其行程速比系数 K（6 分）
10. 斜齿圆柱齿轮的法面模数 mn 与端面模数 mt 的关系式，应该是 _____C________ A．mn=mtsinβ B. mn=mt/cosβ C．mn=mtcosβ D. mn=mtcosα
三、简答题( 共 5 小题，共 20 分) 1．说明下列牌号的意义 ZG230—450； HT200； 7321C HT200 灰铸铁，抗拉强度 200Mpa 7321C 是角接触的球轴承，宽度系列 0，直径系列 3，内径 105，C 型（接触角 15 度） 2．计算所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出） ，图中画有箭头 ZG230—450 是铸钢，抗拉强度 230Mpa
z 5 36 ， z 6 167 ，求系杆 H 的转速 n H
6 3 5 H 4 1 2
解：由齿轮 1、齿轮 2、齿轮 3、4 组成周转
4 轮系中 i13
z z n1 n4 131 2 3 n3 n4 z1 z 2 69
齿轮 4、6 和系杆 H、齿轮 5 组成周转轮系中
的敏感性。
10． 刚性转子动平衡的条件为__同时在两个平面达到平衡________________________。 二． 选择题（10 分） 1．运动的最小单元是 A.机器 B 。 C.零件； D.机械；
B.构件；
2 动平衡了的刚性回转构件，____B______静平衡的。 A.可能是也可能不是 B.一定是 C.不是 D.以上都不对 C 。
