工厂供电课程设计报告
工厂配电课程设计报告
工厂配电课程设计报告一、教学目标本课程的教学目标是使学生掌握工厂配电的基本原理和应用技能。
通过本课程的学习，学生将能够：1.描述工厂配电系统的基本组成和工作原理。
2.分析工厂配电系统的设计和运行要求。
3.计算和选择合适的配电设备和参数。
4.分析和解决工厂配电系统中的常见问题。
5.掌握工厂配电系统的施工、调试和维护方法。
二、教学内容本课程的教学内容主要包括以下几个部分：1.工厂配电系统的基本原理：包括电力系统的基础知识、配电设备的类型和功能、配电系统的电气参数等。
2.工厂配电系统的设计：包括配电系统的规划、设备选型、电路设计、保护配置等。
3.工厂配电系统的运行与管理：包括配电系统的运行维护、故障处理、节能减排等。
4.工厂配电系统的案例分析：分析典型的工厂配电系统设计实例，讨论其优点和不足，提高学生的实际应用能力。
三、教学方法为了实现本课程的教学目标，将采用以下几种教学方法：1.讲授法：通过教师的讲解，使学生掌握工厂配电系统的理论知识。
2.案例分析法：通过分析实际案例，使学生了解工厂配电系统的应用和设计方法。
3.实验法：通过实验操作，使学生掌握配电设备的安装和调试方法。
4.讨论法：通过分组讨论，激发学生的思考，提高其解决问题的能力。
四、教学资源为了保证本课程的顺利进行，将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识。
2.参考书：提供丰富的参考资料，帮助学生拓展知识面。
3.多媒体资料：制作课件、视频等多媒体资料，提高学生的学习兴趣。
4.实验设备：准备充足的实验设备，保证学生能够进行实践活动。
5.在线资源：利用网络资源，为学生提供更多的学习资料和实践案例。
五、教学评估本课程的教学评估将采用多元化评价方式，全面、客观地评价学生的学习成果。
评估方式包括：1.平时表现：通过课堂参与、提问、讨论等环节，评价学生的学习态度和积极性。
2.作业：布置适量的作业，评估学生的理解和应用能力。
工厂供电课程设计
《工厂供电》课程设计一、课程设计的目的通过本次设计环节的实际训练，加深学生对该课程基础知识和基本理论的理解和掌握，巩固课堂上所学的理论,培养学生综合运用所学知识的能力，使之在理论分析、设计、计算、制图、运用标准和规范、查阅设计手册与资料等方面得到初步训练，促进学生养成严谨求实的科学态度。
使学生掌握电力系统初步设计的方法和识读能力。
二、课程设计基本要求1、通过对“工业企业配电系统的设计（部分）”，使学生掌握工业企业供电初步设计的步骤、内容的方法；2、了解供电设计相关的国家标准、规程、规范以及电气接线图的绘制方法；3、方案的确定在满足供电负荷等级要求的前提下技术合理，经济、结线简单；工程设计准确，元件和设备选型合理。
三、课程设计内容1、查阅、收集设计相关资料；参考典型设计，查阅设备相关参数2、进行负荷计算，短路计算等相关计算；利用需用系数法计算需用负荷，利用标么值进行短路计算3、设计电气系统接线；参考典型接线方式，设计接线方案并进行经济比较4、电气设备选择；按正常工作条件进行选择5、电气设备校验；按短路条件进行校验6、继电保护选择、整定计算；设计保护方案，计算定值，进行灵敏度校验7、绘制图表；要求规范绘图8、完成课程设计报告。
四、课程设计报告格式要求1、课程设计报告封面由学院统一模板印制，文档用A4纸、画图用2号图纸（两张A4纸加起来叫A3纸,就是三号图,两张A3纸加起来就叫二号图）完成。
2、课程设计报告编排结构：封面；目录；任务书；正文部分；结束语；附图（如电气主接线图、继电保护二次回路原理及展开图）参考文献（书写格式）；作者1，作者2. 书名.（版次）. 出版地：出版社，出版年份.3、书写要求工整，图表要求规范。
五、成绩的考核、评定学生课程设计成绩按“优”、“良”、“中”、“及格”、“不及格”五级评分。
具体分配比例如下：1．方案技术经济合理占总成绩40%；2．工程计算的准确占总成绩30%；3．说明书条理分明、详实10%；4．图纸规范20%。

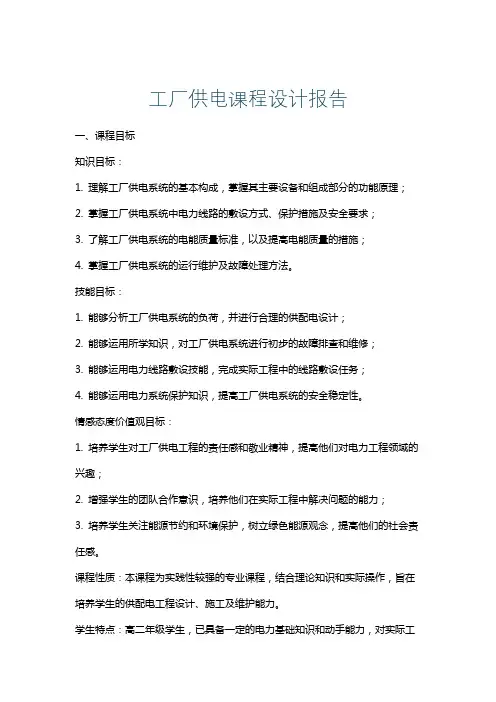

工厂供电课程设计报告
工厂供电课程设计报告一、课程目标知识目标：1. 理解工厂供电系统的基本构成，掌握其主要设备和组成部分的功能原理；2. 掌握工厂供电系统中电力线路的敷设方式、保护措施及安全要求；3. 了解工厂供电系统的电能质量标准，以及提高电能质量的措施；4. 掌握工厂供电系统的运行维护及故障处理方法。
技能目标：1. 能够分析工厂供电系统的负荷，并进行合理的供配电设计；2. 能够运用所学知识，对工厂供电系统进行初步的故障排查和维修；3. 能够运用电力线路敷设技能，完成实际工程中的线路敷设任务；4. 能够运用电力系统保护知识，提高工厂供电系统的安全稳定性。
情感态度价值观目标：1. 培养学生对工厂供电工程的责任感和敬业精神，提高他们对电力工程领域的兴趣；2. 增强学生的团队合作意识，培养他们在实际工程中解决问题的能力；3. 培养学生关注能源节约和环境保护，树立绿色能源观念，提高他们的社会责任感。
课程性质：本课程为实践性较强的专业课程，结合理论知识和实际操作，旨在培养学生的供配电工程设计、施工及维护能力。
学生特点：高二年级学生，已具备一定的电力基础知识和动手能力，对实际工程有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，强调实际操作能力的培养，提高学生在工厂供电领域的专业素养。
将课程目标分解为具体的学习成果，以便在教学过程中进行有效的设计和评估。
二、教学内容1. 工厂供电系统概述：介绍工厂供电系统的基本构成、工作原理及主要设备功能，包括变压器、断路器、保护装置等（对应教材第1章）。
- 理解工厂供电系统的基本构成及工作原理；- 掌握主要设备的选型及功能。
2. 电力线路设计与敷设：学习电力线路的敷设方式、保护措施及安全要求，包括架空线路和电缆线路的敷设（对应教材第2章）。
- 掌握电力线路的设计原则和敷设方法；- 了解电力线路的保护措施及安全要求。
3. 电能质量及其改善：学习电能质量标准，分析工厂供电系统中影响电能质量的因素，探讨提高电能质量的措施（对应教材第3章）。

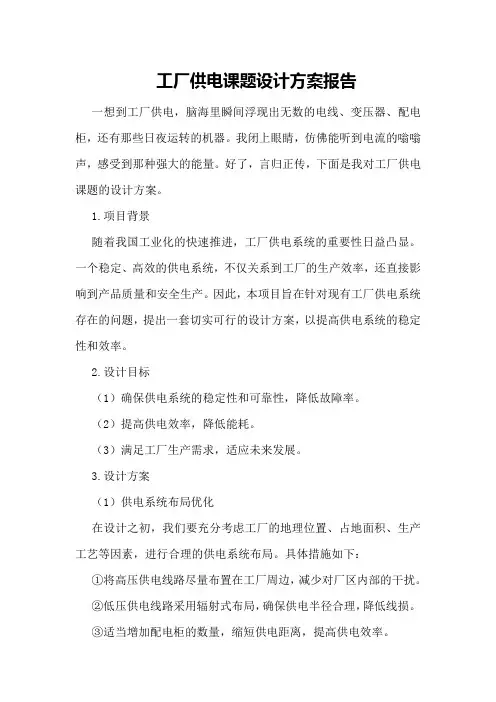

工厂供电课题设计方案报告
工厂供电课题设计方案报告一想到工厂供电，脑海里瞬间浮现出无数的电线、变压器、配电柜，还有那些日夜运转的机器。
我闭上眼睛，仿佛能听到电流的嗡嗡声，感受到那种强大的能量。
好了，言归正传，下面是我对工厂供电课题的设计方案。
1.项目背景随着我国工业化的快速推进，工厂供电系统的重要性日益凸显。
一个稳定、高效的供电系统，不仅关系到工厂的生产效率，还直接影响到产品质量和安全生产。
因此，本项目旨在针对现有工厂供电系统存在的问题，提出一套切实可行的设计方案，以提高供电系统的稳定性和效率。
2.设计目标（1）确保供电系统的稳定性和可靠性，降低故障率。
（2）提高供电效率，降低能耗。
（3）满足工厂生产需求，适应未来发展。
3.设计方案（1）供电系统布局优化在设计之初，我们要充分考虑工厂的地理位置、占地面积、生产工艺等因素，进行合理的供电系统布局。
具体措施如下：①将高压供电线路尽量布置在工厂周边，减少对厂区内部的干扰。
②低压供电线路采用辐射式布局，确保供电半径合理，降低线损。
③适当增加配电柜的数量，缩短供电距离，提高供电效率。
（2）设备选型及配置①变压器：选择高效、低噪音的变压器，降低能耗，提高供电质量。
②电缆：选用优质电缆，降低线损，提高供电效率。
③配电柜：配置智能化的配电柜，实现远程监控和故障诊断。
④保护和控制系统：采用先进的保护和控制系统，提高供电系统的安全性和稳定性。
（3）供电系统智能化①实现供电系统的远程监控，实时掌握供电状态，及时发现并处理故障。
②建立供电系统数据库，对供电数据进行实时采集和分析，为优化供电策略提供依据。
③利用技术，实现供电系统的自适应调节，提高供电效率。
（4）节能措施①优化供电设备，提高设备效率，降低能耗。
②采用节能型变压器和电缆，降低线损。
③合理调整供电策略，减少无效供电。
④推广绿色能源，如太阳能、风能等，降低化石能源消耗。
4.实施步骤（1）项目启动：明确项目目标、任务分工和时间节点。
（2）调研分析：对现有供电系统进行调研，分析存在的问题和改进方向。
工厂供电课程设计报告
工厂供电课程设计报告题目XX机械厂降压变电所的电气设计姓名学号班级指导老师完成日期2014.5.24一、设计任务书(一)设计题目xx机械厂降压变电所的电气设计(二)设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主结线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。
(三)设计依据1．工厂总平面图图11—2××机械厂总平面图2．工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4200h，日最大负荷持续时间为6 h。
该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。
低压动力设备均为三相，额定电压为380V。
电气照明及家用电器均为单相，额定电压为220V。
本厂的负荷统计资料如表1—74所示。
表1-74 工厂负荷统计资料3．供电电源情况按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条10 kV 的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为1.5 m；干线首端(即电力系统的馈电变电站)距离本厂约6 km。
干线首端所装设的高压断路器断流容量为500 MV A。
此断路器配备有定时限过电流保护种电流速断保护，定时限过电流保护整定的动作时间为1.6s。
为满足工厂二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为70 km，电缆线路总长度为15 km。
4．气象资料本厂所在地区的年最高气温为35 ℃，年平均气温为26℃，年最低气温为-100 C，年最热月平均最高气温为35℃，年最热月平均气温为27℃，年最热月地下o．8m处平均温度为24 ℃。
工厂供电技术课程设计
工厂供电技术课程设计一、教学目标本课程的教学目标是使学生掌握工厂供电技术的基本原理和应用，培养学生对电力系统的认识和理解，提高学生解决实际工程问题的能力。
具体目标如下：1.知识目标：（1）掌握电力系统的基本概念、组成和特点；（2）了解工厂供电系统的配置、设计和运行原则；（3）熟悉电力线路、变压器、开关设备等主要设施的原理和应用；（4）学习电力系统保护、自动化和节能技术。
2.技能目标：（1）能够分析电力系统的运行状况，判断故障原因；（2）具备设计简单工厂供电系统的能力；（3）熟练使用相关仪器仪表，进行电力系统的调试和维护；（4）掌握电力系统保护装置的配置和调整方法。
3.情感态度价值观目标：（1）培养学生对电力工程的热爱和敬业精神；（2）增强学生对安全生产的认识，提高安全意识；（3）培养学生具备节能环保意识，关注可持续发展。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电力系统的基本概念、组成和特点；2.工厂供电系统的配置、设计和运行原则；3.电力线路、变压器、开关设备等主要设施的原理和应用；4.电力系统保护、自动化和节能技术；5.电力系统的调试和维护方法；6.电力系统案例分析。
三、教学方法为实现教学目标，将采用以下教学方法：1.讲授法：传授电力系统的基本概念、原理和应用；2.案例分析法：分析实际工程案例，提高学生解决实际问题的能力；3.实验法：动手实践，熟悉电力系统的运行和维护；4.讨论法：分组讨论，培养学生的团队合作意识和沟通能力。
四、教学资源为实现教学目标，将准备以下教学资源：1.教材：《工厂供电技术》；2.参考书：电力系统相关著作；3.多媒体资料：电力系统运行演示视频、动画等；4.实验设备：电力线路、变压器、开关设备等实验装置。
教学资源将贯穿整个教学过程，支持教学内容和教学方法的实施，丰富学生的学习体验。
五、教学评估本课程的教学评估将采用多元化的评价方式，全面、客观地评价学生的学习成果。
工厂供电课程设计（共5篇）
工厂供电课程设计（共5篇）第一篇：工厂供电课程设计工厂供电课程设计题目：10KV变电站设计——二级负荷防雷接地保护学院：电气工程学院专业班级：姓名：学号：指导老师：摘要：电力系统防雷是供配电工程的重要保护措施，如果发生雷击事故，将造成大面积的停电，严重影响社会生产和人们生活。
供配电系统的防雷保护应从工程设计阶段就认真加以考虑，根据各地的实际情况，采取切实可行的防雷方案，本文简要介绍供配电系统的防雷保护。
雷的设备主要有接闪器和避雷器。
其中，接闪器就是专门用来接受直接雷击（雷闪）的金属物体。
接闪的金属称为避雷针。
接闪的金属线称为避雷线，或称架空地线。
接闪的金属带称为避雷带。
接闪的金属网称为避雷网。
避雷器是用来防止雷电产生的过电压波沿线路侵入变配电所或其它建筑物内，以免危及被保护设备的绝缘。
避雷器应与被保护设备并联，装在被保护设备的电源侧。
当线路上出现危及设备绝缘的雷电过电压时，避雷器的火花间隙就被击穿，或由高阻变为低阻，使过电压对大地放电，从而保护了设备的绝缘。
避雷器的型式，主要有阀式和排气式等。
关键词：架空线防雷保护、变电所（配电所）防雷保护、接地保护目录1、前言.....................................................................5 1.1 10kv变电所简介................................................5 1.2 变压器简介......................................................5 1.2.1 变压器的工作原理.................................5 1.2.2 变压器的分类 (5)1.2.3 变压器故障类型 (6)2、电力负荷计算.........................................................6 2.1电力负荷计算的内容..........................................6 2.2通过电力负荷计算的选择 (6)3、供电线路及变压器台数的选择....................................6 3.1供电线路的选择................................................6 3.2变压器台数的选择.............................................6 3.2.1变压器台数选择的原则..............................6 3.2.2变压器台数选择及原因 (6)4、变电所主接线的选择................................................6 4．1几种接线方式的比较.......................................6 4.1.1单母线接线 (7)4.1.1.1单母线不分段接线........................7 4.1.1.2单母线分段接线...........................7 4.1.2双母线接线 (7)4.1.3桥形接线 (7)4.1.3.1内桥接线.................................8 4.1.3.2外桥接线.................................8 4.2 主接线的选择及原因 (8)5、继电保护装置 (8)6、变压器的保护............................................................8 6.1瓦斯保护.........................................................9 6.1.1轻瓦斯保护................................................9 6.1.2重瓦斯保护................................................9 6.2电流速断保护...................................................9 6.3过电流保护......................................................9 6.4过负荷保护 (9)7、防雷与接地保护…………………………………………………9 7.1变电所的防雷保护………………………………………9 7.1.1变电所遭受雷击的来源及解法…………………10 7.1.2变电所装设避雷针的原则………………………10 7.1.3避雷针与电气设备之间防雷最小距离的确定…10 7.1.4 装设避雷针的有关规定…………………………11 7.2、电力线路的防雷保护.......................................12 7.2.1 输电线路的防雷保护.................................12 7.2.2 配电线路的防雷保护.................................13 7.2.3 电力电缆线路的防雷保护...........................14 7.3、电气设备与电子设备的防雷保护........................15 7.3.1变电所设备的防雷与接地 (15)7.3.2.计算机、通讯等自动化设备的防雷接地......17 7.4、防雷的管理措施 (18)7.4.1 加强线路的维护.................................18 7.4.2 抓线路管理的源头..............................18 结束语.....................................................................19 主接线图 (21)1、前言本次课程设计是继《工厂供电》课程之后一个重要的实践性教学环节，通过把理论知识运用于实践，加深对这门课程的理解和掌握其精髓，通过实践巩固理论知识，实现理论与实践的完美结合，为今后解决实际问题及毕业设计打下坚实的基础。
课程设计工厂供电
课程设计工厂供电一、教学目标本课程旨在让学生了解和掌握工厂供电的基本原理和应用，包括电力系统的基本概念、电路理论、电动机的工作原理、电力电子技术以及工厂供电系统的运行和管理等方面的知识。
通过本课程的学习，学生应能够：1.掌握电力系统的基本概念和电路理论，理解电动机的工作原理和电力电子技术的应用。
2.能够分析和解决工厂供电系统中的实际问题，提高学生的实际操作能力和创新能力。
3.培养学生的团队合作意识和责任感，使其能够适应未来的职业发展和社会需求。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电力系统的基本概念：包括电力系统的基本组成部分、电压等级、电力线路和变电站等方面的知识。
2.电路理论：包括电路的基本定律、电路分析方法、电路元件的特性等方面的内容。
3.电动机的工作原理：包括直流电动机和交流电动机的工作原理、电动机的启动和制动等方面的知识。
4.电力电子技术：包括电力电子器件的工作原理、电力电子电路的应用和设计等方面的内容。
5.工厂供电系统的运行和管理：包括工厂供电系统的组成、运行原理、维护和管理等方面的知识。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括：1.讲授法：通过教师的讲解，让学生掌握电力系统的基本概念和电路理论，了解电动机的工作原理和电力电子技术的应用。
2.案例分析法：通过分析工厂供电系统中的实际案例，让学生学会分析和解决实际问题。
3.实验法：通过实验操作，让学生深入了解电动机的工作原理和电力电子技术的应用，提高学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选择一本适合本课程的教材，为学生提供系统的理论知识。
2.参考书：提供一些相关的参考书，帮助学生深入理解课程内容。
3.多媒体资料：制作一些多媒体课件和教学视频，生动形象地展示电动机的工作原理和电力电子技术的应用。
4.实验设备：准备一些实验设备，让学生能够亲自动手进行实验操作，提高实际操作能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂总降压变电所及高压配电系统设计课程设计报告名称:工厂供电课程设计题目:工厂总降压变电所及高压配电系统设计院系:机电工程学院班级:09级电气一班学号:090511056姓名:邬娟指导教师:吴利斌设计日期:2012.12.17-2012.12.30引言本次设计是针对工厂的总降压变电所及高压配电系统进行设计。
包括厂区内总降压变电所的位置确定、低压变电所的位置确定、短路电流计算、设备线路的选择、工厂防雷接地的设计等。
要求遵循经济性、可靠性、灵活性、安全性等原则，考虑供电工作的长远性利益，及工厂可持续发展，而对本厂区进行设计，是对《工厂供电》课程学习的综合检验，也是为将来工作打下良好基础。
目录引言 (1)1 设计原始资料 (4)1.1 工厂总平面布置图 (4)1.2 全厂各车间负荷情况表 (4)1.3 供用电协议 (5)1.4 工厂的负荷性质 (6)1.5 工厂的自然条件 (6)2 工厂电力负荷统计 (7)2.1 各车间电力负荷统计 (7)2.2 无功功率补偿 (8)2.3 总降压变电所所址选择 (8)2.3.1 供电电压等级介绍 (8)2.3.2 总降压变电所所址选择 (9)2.3.3 总降压变电所变压器选择 (10)2.4 车间变电所确定 (10)2.4.1 车间变电所变压器选择 (10)3 变电所主接线设计 (11)3.1 总降压变电所主接线设计 (11)3.2 车间变电所主接线设计 (11)4 短路电流计算 (12)5 电气设备选择 (13)5.1 主变压器35KV侧电气设备选择 (13)5.2 主变压器10KV侧电气设备选择 (14)5.3 各车间变电所二次电气设备选择 (15)6 母线及各电压等级进出线选择 (17)6.1 电源进线的选择 (17)6.1.1 35KV电源进线的选择 (17)6.1.2 10KV备用电源进线的选择 (17)6.2 10KV母线的选择 (17)6.3 10KV馈线的选择 (17)7 设备继电保护的设计 (18)7.1 主变压器继电保护 (18)7.1.1 瓦斯保护 (18)7.1.2 电流速断保护 (18)7.1.3 过电流保护 (19)7.1.4 过负荷保护 (19)7.2 10KV馈线继电保护 (20)7.3 10KV母线保护 (20)7.4 10KV备用电源进线继电保护 (21)8 防雷保护与接地装置的设计 (22)8.1 防雷保护设计 (22)8.1.1 直击雷防护 (22)8.1.2 雷电波防护 (22)8.2 接地装置的设计 (22)9 计算书 (23)10 课程设计总结 (38)参考文献 (39)1 设计原始资料 1.1工厂总平面布置图u7表1.11.2全厂各车间负荷情况汇总表序号 车间名称 Pe/kW Kd cos φ 1 机械加工车间 880 0.65 0.65 2 成品实验车间 2564 0.35 0.6 3 半成品试验车间750 0.65 0.75 4 线圈车间 328 0.55 0.65 5 汽车库 56 0.5 0.7 6 空压房 302 0.8 0.65 7锅炉房2600.90.8(4)(5) (6)(7)(3) (2)(1)(11) (8)(10)(12) (9)道路道路比例：1：5000(13)(15)(14)8 锻造车间180 0.6 0.659 备件车间560 0.5 0.710 原料车间550 0.35 0.6511 新品试制车间650 0.55 0.612 电机修理车间2300 0.6 0.713 设备处仓库（10KV转供负荷）654 0.55 0.7514 成品实验站内大型集中负荷3874 0.65 0.7515 加压站（10KV转供负荷）274 0.55 0.65表1.21.3供用电协议1）当地供电部门可提供两种电源：①从某220/35KV区域变电站提供电源，该站距离厂南5公里；②从某35/10KV变电所，提供10KV备用电源，该所距离厂南5公里。
2）配电系统技术数据。
（1）区域变电站35KV母线短路数据为：运行方式电源35千伏母线短容量说明系统最大运行方式时S（3）dmax=580兆伏安系统最小运行方式时S（3）dmin=265兆伏安表1.3（2）配电系统kVkV kVkVt op s3）供电部门对工厂提出的技术要求：①区域变电站35KV馈电线路定时限过流保护装置的整定时间为1.8秒，要求厂总降压变电所的保护动作时间不大于1.3秒。
②工厂在总降压变电所35KV侧计量。
③功率因素值应在0.9以上。
1.4工厂的负荷性质①本工厂大部分车间为一班制，少数车间为两班或三班制，年最大负荷利用小时数为2500小时。
②锅炉房提供高压蒸汽，停电会使锅炉发生危险。
由于距离市区较远，消防用水需要厂方自备。
因此，锅炉房要求较高的可靠性。
1.5工厂的自然条件（1）年最高气温为40℃，年最低气温5℃，年平均气温为10℃。
（2）站所选地址地质以粘土为主，地下水位3-5米。
（3）风向以东南风为主。
2 工厂电力负荷统计 2.1各车间电力负荷统计根据所给资料中全厂各车间负荷情况求出各车间电力计算负荷，如表2.1所示（计算过程详见计算书）。
序号车间名称Pe/kW Kdcos φ tan φ计算负荷KW P 30 var 30K Q A KV S ⋅30 A I 301 机械加工车间 880 0.65 0.65 1.17 572 669.24 880 13372 成品实验车间 2564 0.35 0.6 1.33 897.4 1193.54 1495.67 2272 3 半成品试验车间750 0.65 0.75 0.88 487.54296509884 线圈车间 328 0.55 0.65 1.17 180.4 211.07 277.54 422 5 汽车库 56 0.5 0.7 1.022828.5640616 空压房 302 0.8 0.65 1.17 241.6 282.67 371.69 565 7 锅炉房 260 0.9 0.8 0.75 234 175.5 292.54448 锻造车间 180 0.6 0.65 1.17 108 126.36 166.15 252 9 备件车间 5600.50.7 1.02280285.640060810 原料车间 550 0.35 0.65 1.17 192.5 225.22 296.15 450 11 新品试制车间 650 0.55 0.6 1.33 357.5 475.48 595.83 90512 电机修理车间 23000.60.7 1.0213801407.6 1971.43 299513设备处仓库 （10KV 转供）654 0.55 0.750.88 359.7 316.54479.62814成品实验站内大型集中负荷3874 0.65 0.75 0.88 2518.1 2215.93 3357.47 510115加压站 （10KV 转供） 274 0.55 0.65 1.17 150.7 176.32 231.85 13.4总计8.0=∑PK85.0=∑qKCos φ=0.67 6389.9 6985.8 9467.4 547表2.12.2 无功功率补偿本次采用并联电容器进行无功功率补偿，如表2.2所示（计算过程详见计算书）。
补偿前补偿后KVA S TN⋅ A KV S ⋅30 cos φ KVA S TN⋅ A KV S ⋅30cos φ 10000 9467.4 0.677500 6861 0.942并联电容器型号BWF-10.5-100-1所需台数51台表2.22.3 总降压变电所所址选择 2.3.1 供电电压等级介绍工厂电源从220/35KV 区域变电站引入，引入35KV 电源后，由于该工厂车间较多，并且分布密集，故不适宜由35KV 直接供电，需设工厂总降压变电所降为10KV 电压后，再为工厂供配电。
2.3.2 总降压变电所所址选择（1）负荷中心的确定（采用负荷功率矩法），如图2.3.2（1）示。
图2.3.2（1）（2）所址的确定（如图2.3.2（2）所示。
图2.3.2（2）综合考虑，最终确定工厂总降压变电所位于锅炉房东南方向处，原因如下：1、靠近电源进线，靠近负荷中心。
2、靠近道路，便于变配电设备运输。
3、位于锅炉房上风侧，环境清洁。
4、较远离锻造车间，免受震动。
5、远离人员集中区，有利于人员安全。
（3）类型：35KV侧采用露天式配电装置，10KV侧采用屋内式配电装置。
2.3.3 总降压变电所变压器选择根据给定材料，本工厂为二级负荷，且有10KV 备用电源，故只需要装设一台主变压器。
主变压器具体数据如表2.3.3（计算过程详见计算书）型号额定容量（KVA ）额定电压（KV ） 短路电压（%） 台数（台）3575001 SJL7500高压低压7.513510.5表2.3.32.4 车间变电所的确定车间变电所的位置，变压器的数量和容量，可根据厂区平面图提供的车间分布情况及车间负荷的中心位置，负荷性质，负荷大小等，结合其他各项原则，与工艺，土建有关方面协商确定。
本厂拟设6个车间变电所（其分布如图2.3.2（2）所示）。
其中，NO.1车间变电所在锅炉房附近，要求可靠性极高，且要保证供电安全，故采用独立式变电所，NO.2、NO.3、NO.5车间变电所采用附设式变电所，NO.4车间变电所采用车内变电所。
2.4.1 车间变电所变压器选择依据材料和上述车间变电所的确定，各车间变电所变压器统计如表2.4.1所示。
车间变电所序号变压器类型型号额定容量（KVA ）所需台数（台）额定电压（KV ）短路电压（%） 高压 低压NO.1 S9-315/10 315 1 10 0.4 4 NO.2 S9-2000/10 2000 2 10 0.4 6 NO.3 S9-2000/10 2000 1 10 0.4 6 NO.4 S9-2000/10 2000 1 10 0.4 6 NO.5S9-1600/1016001100.46 表2.4.13 变电所主接线设计3.1 总降压变电所主接线设计由前述知，总降压变电所用一台主变压器，故高压侧采用线路-变压器组接线方式，对于低压侧，以下拟定三种接线方案(如图3.1示)，比较如表3.1所示。
单母线接线单母线隔离开关分段单母线断路器分段图3.1比较项目低压侧主接线方案单母线（方案一）单母线隔离开关分段（方案二）单母线断路器分段（方案三）接线特点所需设备少，接线简单清晰，操作方便，灵活性差所需设备少，但隔离开关不能带负荷拉闸结构清晰，便于操作，可带负荷操作，便于日后操作供电可靠性差相对提高较高经济投资较小较小较大表3.1综合考虑，本变电所的电源进线只有5KM，出现故障的几率较小，且扩建可能性不大，也无需投入大量资金在设备上，且本工厂昼夜负荷变化较大。
