浅谈换热站的工作原理
浅谈换热站的工作原理
浅谈换热站的工作原理引言概述：换热站是一种重要的热力设备，广泛应用于供热系统中。
它通过热交换器实现热能的传递，将热源与热负荷之间的热量转移，实现供热系统的高效运行。
本文将从换热站的工作原理出发，详细阐述其运行机制和关键技术。
一、换热站的基本组成1.1 热源侧组成换热站的热源侧主要由锅炉、热力管道和管道附件组成。
锅炉是热源的核心，负责提供热能。
热力管道将热能从锅炉输送到换热站，而管道附件则包括阀门、泵站等设备，用于控制和调节热能的传输。
1.2 热负荷侧组成热负荷侧主要由热力管道、换热器和管道附件组成。
热力管道将热能从换热站输送到用户处，而换热器则是热能传递的关键设备。
管道附件包括阀门、泵站等设备，用于控制和调节热能的传输。
1.3 控制系统控制系统是换热站的大脑，负责监测和控制整个系统的运行。
它包括传感器、执行器和控制器等设备，通过采集和处理各种参数信号，实现对温度、压力、流量等参数的控制和调节。
二、换热站的工作原理2.1 热源侧工作原理热源侧的工作原理主要包括燃烧、传热和输送三个过程。
首先，锅炉通过燃烧燃料产生热能。
然后，热能通过热力管道传递到换热站。
最后，热能通过管道附件的输送系统，将热能输送到热负荷侧。
2.2 热负荷侧工作原理热负荷侧的工作原理主要包括热能传递和控制两个过程。
首先，热能通过热力管道传递到用户处。
然后，热能通过换热器实现与用户之间的热量转移。
同时，控制系统通过传感器采集各种参数信号，并通过控制器对温度、压力、流量等参数进行控制和调节。
2.3 系统的协调与平衡换热站的工作原理要求热源侧和热负荷侧之间实现协调与平衡。
在热源侧，需要根据热负荷的需求，合理控制锅炉的燃烧量和热力管道的输送能力。
在热负荷侧，需要通过换热器的设计和调节，实现与用户之间的热量匹配。
同时，控制系统的精确控制和调节，也是保持系统协调与平衡的关键。
三、换热站的关键技术3.1 热力管道技术热力管道技术是换热站的核心技术之一。
浅谈换热站的工作原理
浅谈换热站的工作原理换热站是一种重要的能源转换设备，广泛应用于供热、供冷、供热水等领域。
它通过热交换器将热能从一种介质传递到另一种介质，实现能源的高效利用。
本文将从换热站的工作原理、组成部分和运行过程三个方面进行详细介绍。
一、换热站的工作原理换热站的工作原理基于热传导和热对流的基本原理。
当供热系统中的热水通过热交换器与冷却介质进行换热时，热能从热水传递到冷却介质，使其升温。
换热站通过控制热水和冷却介质的流量、温度和压力等参数，实现热能的传递和调节，从而满足用户的供热、供冷和供热水需求。
二、换热站的组成部分换热站一般由热源侧系统、热网系统和用户侧系统三部分组成。
1. 热源侧系统：热源侧系统包括供热锅炉、热水泵、水处理设备等。
供热锅炉负责提供热水，热水泵用于将热水送入热网系统。
水处理设备用于处理供热水的水质，防止管道堵塞和腐蚀。
2. 热网系统：热网系统由换热器、管道、阀门和仪表等组成。
换热器是热网系统的核心设备，它通过热交换的方式将热水与冷却介质进行换热。
管道用于输送热水和冷却介质，阀门和仪表用于控制和监测流量、温度和压力等参数。
3. 用户侧系统：用户侧系统包括热水供应设备、热水循环泵、热水储存设备等。
热水供应设备用于向用户提供热水，热水循环泵用于循环热水，热水储存设备用于储存热水，以满足用户的热水需求。
三、换热站的运行过程换热站的运行过程一般包括供热季和非供热季两个阶段。
1. 供热季：在供热季，供热锅炉将热水送入热网系统，通过热交换器与冷却介质进行换热，将热能传递给用户。
热网系统中的管道输送热水，阀门和仪表用于控制和监测流量、温度和压力等参数。
用户侧系统向用户提供热水，满足其供热需求。
2. 非供热季：在非供热季，供热锅炉停止运行，热网系统中的热水泵也停止工作。
此时，热网系统中的阀门关闭，以防止热水流向用户侧系统。
用户侧系统中的热水循环泵也停止工作，热水储存设备用于储存剩余的热水。
总结：换热站是一种重要的能源转换设备，通过热交换器将热能从一种介质传递到另一种介质，实现能源的高效利用。
浅谈换热站的工作原理

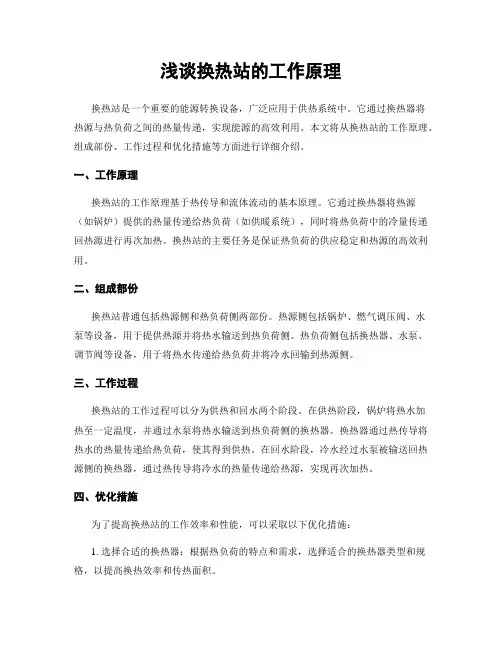

浅谈换热站的工作原理换热站是一个重要的能源转换设备，广泛应用于供热系统中。
它通过换热器将热源与热负荷之间的热量传递，实现能源的高效利用。
本文将从换热站的工作原理、组成部份、工作过程和优化措施等方面进行详细介绍。
一、工作原理换热站的工作原理基于热传导和流体流动的基本原理。
它通过换热器将热源（如锅炉）提供的热量传递给热负荷（如供暖系统），同时将热负荷中的冷量传递回热源进行再次加热。
换热站的主要任务是保证热负荷的供应稳定和热源的高效利用。
二、组成部份换热站普通包括热源侧和热负荷侧两部份。
热源侧包括锅炉、燃气调压阀、水泵等设备，用于提供热源并将热水输送到热负荷侧。
热负荷侧包括换热器、水泵、调节阀等设备，用于将热水传递给热负荷并将冷水回输到热源侧。
三、工作过程换热站的工作过程可以分为供热和回水两个阶段。
在供热阶段，锅炉将热水加热至一定温度，并通过水泵将热水输送到热负荷侧的换热器。
换热器通过热传导将热水的热量传递给热负荷，使其得到供热。
在回水阶段，冷水经过水泵被输送回热源侧的换热器，通过热传导将冷水的热量传递给热源，实现再次加热。
四、优化措施为了提高换热站的工作效率和性能，可以采取以下优化措施：1. 选择合适的换热器：根据热负荷的特点和需求，选择适合的换热器类型和规格，以提高换热效率和传热面积。
2. 合理设计管网：通过合理设计管道布局和管径选择，减小管道阻力和热损失，提高供热系统的运行效率。
3. 控制阀门调节：通过合理设置调节阀门，控制供热系统的流量和温度，实现热负荷的稳定供应和热源的高效利用。
4. 定期维护保养：定期检查和清洗换热器、水泵等设备，保证其正常运行和高效工作，延长设备的使用寿命。
总结：换热站是供热系统中的重要设备，其工作原理基于热传导和流体流动原理。
通过合理选择换热器、设计管网、控制阀门和定期维护保养等优化措施，可以提高换热站的工作效率和性能，实现能源的高效利用。
浅谈换热站的工作原理
浅谈换热站的工作原理引言概述：换热站作为热力系统中的重要组成部份，扮演着热能传递的关键角色。
本文将从换热站的工作原理出发，探讨其在热力系统中的作用和重要性。
正文内容：1. 换热站的定义和基本原理1.1 换热站的定义换热站是指通过管道将热源和热负荷之间的热能传递给用户的设备。
它包括换热器、泵、阀门、仪表等组件，通过这些组件实现热能的传递和控制。
1.2 换热站的基本原理换热站的基本原理是通过换热器将热源侧的热能传递给热负荷侧。
在换热器中，热源侧的热媒与热负荷侧的热媒进行热交换，使热能从热源流向热负荷。
同时，泵将热媒推动流动，阀门用于控制热媒的流量和温度。
2. 换热站的工作流程2.1 热源侧工作流程热源侧的工作流程主要包括热媒的供应、循环和控制。
首先，热媒从热源进入换热站，通过泵进行循环，保证热媒的流动。
同时，通过控制阀门的开启程度，调节热媒的流量和温度，以满足热负荷侧的需求。
2.2 热负荷侧工作流程热负荷侧的工作流程主要包括热媒的接收、利用和回收。
热媒从热源侧流向热负荷侧，在热负荷中释放热能，满足用户的供热需求。
之后，冷却的热媒返回换热站，经过换热器进行再次加热，形成循环。
2.3 控制系统换热站的工作需要通过控制系统进行调节和控制。
控制系统通过传感器监测热媒的温度、流量等参数，并根据设定值进行调节。
通过控制阀门的开启程度和泵的运行状态，实现对热媒的流量和温度的控制。
3. 换热站的作用和重要性3.1 节约能源换热站可以实现热能的传递和利用，将热源侧的余热转化为热负荷侧的供热能源，实现能源的高效利用，降低能源消耗。
3.2 提高供热质量通过换热站的工作，可以实现热负荷侧的供热温度和流量的稳定控制，提高供热质量，满足用户的供热需求。
3.3 保障系统安全稳定运行换热站通过控制系统对热媒的流量和温度进行调节，保障系统的安全稳定运行。
同时，换热站还具备监测和报警功能，能够及时发现和处理系统故障，确保系统的正常运行。
浅谈换热站的工作原理
浅谈换热站的工作原理引言概述:换热站是一种重要的热能转换设备，广泛应用于供热、供冷和工业生产过程中。
本文将从工作原理的角度，详细介绍换热站的五个主要部分。
一、热源系统1.1 热源系统的作用热源系统是换热站的核心部分，负责提供热能。
它通常由锅炉、热泵或余热回收设备组成。
热源系统通过燃烧或其他方式产生热能，并将其转化为热媒介流体，以供给换热站的其他部分使用。
1.2 热源系统的工作原理热源系统的工作原理主要涉及燃烧过程和热能转换过程。
在燃烧过程中，燃料与空气混合燃烧，产生高温燃烧气体。
这些燃烧气体通过热交换器与热媒介流体进行热交换，使热媒介流体升温。
然后，热媒介流体通过管道输送至换热站的其他部分，供给用户使用。
1.3 热源系统的优化措施为了提高热源系统的效率和可靠性，可以采取一些优化措施。
例如，选择高效的燃烧设备和热交换器，合理设计燃烧过程，控制燃烧气体的温度和流量，以及定期进行设备维护和清洁。
二、热媒介系统2.1 热媒介系统的作用热媒介系统是换热站中的传热介质，负责将热能从热源系统传递给用户。
常见的热媒介包括水、蒸汽和热油等。
2.2 热媒介系统的工作原理热媒介系统的工作原理主要涉及传热和输送过程。
热媒介流体从热源系统进入换热站，经过热交换器与用户之间进行热交换。
在传热过程中，热媒介流体的温度降低，同时用户所需的热能被传递给用户。
然后，冷却的热媒介流体返回热源系统，重新加热。
2.3 热媒介系统的优化措施为了提高热媒介系统的传热效率和运行稳定性，可以采取一些优化措施。
例如，合理选择热媒介流体的种类和流量，设计高效的热交换器，控制热媒介流体的温度和压力，以及定期检查和清洗管道和设备。
三、控制系统3.1 控制系统的作用控制系统是换热站的大脑，负责监测和控制热源系统和热媒介系统的运行。
它可以根据用户需求调整热源系统和热媒介系统的工作状态，以实现能源的高效利用。
3.2 控制系统的工作原理控制系统通过传感器获取热源系统和热媒介系统的运行参数，如温度、压力和流量等。
浅谈换热站的工作原理
浅谈换热站的工作原理换热站是一种用于热能传递的设备，广泛应用于供热系统中。
它通过热交换器将热能从供热介质传递给用户，实现热能的有效利用。
本文将从换热站的工作原理、组成部分以及优势等方面进行浅谈。
一、工作原理换热站的工作原理可以简单概括为：将供热介质的热能通过热交换器传递给用户，同时将回水通过热交换器传递给供热介质。
具体来说，换热站主要通过以下几个步骤实现热能传递：1. 热能传递：供热介质从热源进入换热站，经过热交换器与回水进行热能传递。
热交换器内部有许多细小的管道，供热介质和回水分别流经管道的内外壁，通过壁面传热实现热能的传递。
2. 温度调节：换热站可以根据用户的需要，通过控制阀门来调节供热介质的温度。
当用户需要更高温度时，阀门打开，供热介质流经热交换器的时间变长，从而使得传热效果更好，温度升高。
相反，当用户需要较低温度时，阀门关闭，供热介质流经热交换器的时间变短，温度降低。
3. 压力平衡：换热站还需要通过泵来保持供热介质的流速和压力平衡。
泵的作用是提供足够的压力将供热介质推送到用户处，同时保持回水的流速和压力合适，以保证热能的传递效果。
二、组成部分换热站主要由以下几个组成部分构成：1. 热交换器：热交换器是换热站最核心的部分，它通过内外壁之间的传热，将供热介质的热能传递给用户，同时将回水的热能传递给供热介质。
热交换器的材质通常选用优质的金属材料，如不锈钢等，以保证传热效果和耐腐蚀性能。
2. 阀门：阀门用于控制供热介质的流量和温度。
通过调节阀门的开合程度，可以控制供热介质的流速和温度，以满足用户的需求。
3. 泵：泵是换热站的动力设备，用于提供供热介质的流动压力。
泵通常由电动机驱动，将供热介质从热源处推送到用户处，同时保持回水的流速和压力合适。
4. 控制系统：换热站还需要配备相应的控制系统，用于监测和控制换热站的运行状态。
控制系统可以实现对阀门、泵等设备的自动控制，以及对温度、压力等参数的监测和调节。
浅谈换热站的工作原理
浅谈换热站的工作原理换热站是一种用于供热系统中的重要设备，它起到了热能传递和分配的关键作用。
本文将从换热站的工作原理、组成部份以及其在供热系统中的作用等方面进行详细的介绍。
一、换热站的工作原理换热站是通过热交换器将热源侧的热能传递给用户侧的一种设备。
其工作原理可以简单概括为：热源侧的热介质通过热交换器与用户侧的热介质进行热量交换，使用户侧得到所需的热能。
具体来说，换热站的工作原理可以分为以下几个步骤：1. 热源侧的热介质进入换热站，经过泵的加压作用，进入热交换器。
2. 在热交换器中，热源侧的热介质与用户侧的热介质进行热量交换。
热源侧的热介质释放热量，而用户侧的热介质吸收热量。
3. 经过热交换后，热源侧的热介质变冷，而用户侧的热介质变热。
冷却的热介质经过泵的加压作用再次进入热源侧，进行循环使用。
4. 用户侧的热介质经过热交换后，得到所需的热能，供应给用户使用。
二、换热站的组成部份换热站通常由以下几个主要组成部份构成：1. 热交换器：热交换器是换热站的核心部件，用于实现热量的传递和分配。
常见的热交换器有板式换热器、管壳式换热器等。
2. 泵：泵是用于加压热介质的设备，主要作用是将热源侧的热介质推送到热交换器中，同时将用户侧的热介质再次送回热源侧。
3. 阀门：阀门用于控制热介质的流量和调节热源侧与用户侧的供热温度等参数。
4. 仪表与控制系统：换热站中的仪表与控制系统用于监测和控制热源侧和用户侧的温度、压力等参数，确保换热站的正常运行。
三、换热站在供热系统中的作用换热站在供热系统中起到了至关重要的作用，主要体现在以下几个方面：1. 热能传递：换热站通过热交换器实现了热源侧的热能传递给用户侧，满足了用户的供热需求。
2. 热量调节：通过调节阀门的开度和泵的运行状态，换热站可以实现对热源侧和用户侧的供热温度进行调节，保持供热系统的稳定运行。
3. 系统平衡：换热站在供热系统中起到了平衡热源侧和用户侧的作用，通过控制热介质的流量和温度等参数，确保系统各部份的热负荷平衡，避免浮现过热或者过冷的情况。
浅谈换热站的工作原理
浅谈换热站的工作原理
标题：浅谈换热站的工作原理
引言概述：换热站是工业生产中常见的设备，用于实现热能的传递和转换。
了解换热站的工作原理对于提高生产效率和节约能源具有重要意义。
一、换热站的基本组成
1.1 热交换器：是换热站的核心组件，用于实现热能的传递。
1.2 泵：用于输送介质，促使热能传递。
1.3 控制系统：用于监测和调节换热站的运行状态。
二、换热站的工作原理
2.1 热交换器工作原理：通过热传导和对流传热实现热能的传递。
2.2 泵的作用：通过泵将介质输送到热交换器中，促使热能传递。
2.3 控制系统的功能：监测和调节换热站的运行状态，确保其正常工作。
三、换热站的应用领域
3.1 工业生产：在化工、石油、电力等行业中广泛应用。
3.2 建筑领域：用于供暖、空调等系统。
3.3 其他领域：如食品加工、医疗卫生等领域也有应用。
四、换热站的优势
4.1 高效节能：通过热能的传递和转换，实现能源的有效利用。
4.2 环保节能：减少了能源的消耗和排放，有利于环境保护。
4.3 提高生产效率：确保设备正常运行，提高生产效率。
五、换热站的发展趋势
5.1 高效节能：随着科技的发展，换热站将更加高效节能。
5.2 智能化：控制系统将更加智能化，实现自动监测和调节。
5.3 多功能化：换热站将逐渐发展成为多功能设备，满足不同领域的需求。
总结：换热站作为实现热能传递和转换的重要设备，在工业生产中发挥着重要
作用。
了解其工作原理有助于提高生产效率和节约能源，未来换热站将更加智能化、高效节能和多功能化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈换热站的工作原理[复制链接] huang2011
高级工
程师
贡献值
432 金币
2384 帖子
369
串个门
加好友
打招呼
发消息电梯直达
1#
发表于 2012-2-9 15:02:29 |只看该作者|倒序浏览
欢迎加入OFweek
热心网友QQ群
集中供热又称区域供热，以热水和蒸汽为载能体，通过管网为一个区域的所有热用户供热。
通常是由一个和多个供热设备集中供热，例如供热锅炉、热电联产装置、温泉地热、低温供热核反应堆的热源及工业余热等。
集中供热系统是由热源、热用户和热网三部分组成。
热源负责制备热媒，热力网负责热媒的输送，热用户是指用热场所。
集中供热系统的热用户有供暖、通风、热水供应、空气调节及生产工艺等用热系统。
各热用户用热系统的热负荷，按其性质可分为两大类:季节性热负荷和常年性热负荷。
热水供热系统按系统的密闭性可分为开式和闭式两种型式。
在闭式系统中，热网的循环水仅作热媒，供给热用户热量，而不从中取出使用。
在开式系统中，热网循环水部分或全部从热网中取出，直接用于生产或热水供应。
由于供热系统中热用户的热负荷并不是恒定的，如供暖通风热负荷随室外气象条件变化，热水供应和生产工艺用热随使用条件等因素变化。
要保证供热质量，满足各热用户要求，并使热能的制备和输送合理，就要对供热系统进行运行调节一一也就是供热调节。
在城市集中热水供热系统中，供暖热负荷是系统最主要的热负荷，甚至是唯一的热负荷。
因此，在供热系统中，通常按照供暖热负荷随室外温度的变化规律，作为供热调节的依据。
供热调节的目的，在于使供暖用户的散热设备的放热量与用户热负荷的变化规律相适应，以防止供暖热用户出现温度过高或过低。
根据供热调节地点不同，供热调节可分为集中调节、局部调节和个体调节三种调节方式。
集中调节在热源处或供热网处进行。
局部调节在换热站或热用户引入口进行，个体调节直接在散热设备处进行调节。
集中供热调节容易实施，运行管理方便，是最主要的供热调节方法。
集中供热系统的换热站是供热网路与热用户的连接场所，在其内安装有与用户连接的有关设备、管道、阀门、仪表和控制装置。
它的作用是根据热网工况和不同的条件，采用不同的连接方式，将热网输送的热媒加以调节、转换，向热用户系统分配热量以满足用户的需求;同时还应根据需要，进行集中计量、检测供热热媒的参数和数量。
根据规模和设置地点不同，换热站
又可分为首站、区域换热站、集中换热站和用户换热站。
热力输配网络控制的重点是换热站的控制。
换热站主要完成从供热一次网到二次网的热量交换，置换出的二次网的热水温度一般在40℃~65℃之间。
换热站监控系统可对热网的温度、压力、流量、开关量等进行信号采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位等各个参数信息，进而对供热过程进行有效的监测和控制。
在供热期间可按室外温度调节二次网供回水温度（可手动、自动切换），达到按需供热，实现气候补偿节能控制；也可以进行分时分区节能控制，实现供热全网热量平衡及节约能源。
工作原理。
