电流互感器的保护级应用
知识点：电流互感器的应用
二、电流互感器的选择
4、二次负荷的校验
为保证所选电流互感器的准确级，其最大相二次负荷S2，应不大于 所选准确级相应的额定容量。
S2 SN2
三、电流互感器的使用事项
1、电流互感器的接线应保证正确性
一次绕组和被测电路串联，而二次绕组应和连接的所有测量仪表、 继电保护装置或自动装置的电流线圈串联；同时要注意极性的正确性，一次绕 组与二次绕组之间应为减极性关系，一次电流若从同名端（减极性标示法）流 入，则二次电流应从同名端流出。
思考与总结
观察一下我们实训室中的配电系统用的电流 互感器采用的是哪一种接线方式，并且画出它们的实 际接线图？
谢 谢！
二、电流互感器的选择
3、额定电压与额定电流的选择
电流互感器的一次额定电压的选择主要是满足相应电网电压的要求， 其绝缘水平能够承受电网电压长期运行，并承受可能出现的雷电过电压、操作 过电压及异常运行方式下的电压。一次侧额定电流应尽可能比电路的正常工作 电流大1/3左右。 电流互感器的二次额定电流采用5A或者1A。
电流互感器的应用
电流互感器的接线方式 电流互感器的选择 电流互感器的使用注意事项
一、电流互感器的接线方式
（一）单相式接线Байду номын сангаас
只有一只电流互感器组成， 接线简单。它可以用于小电流接 地系统零序电流的测量，也可以 用于三相对称电流中电流的测量 或过负荷保护等。
一、电流互感器的接线方式
（二）不完全星形接线
一、电流互感器的接线方式
（四）两相差电流接线
也仅用于三相三线制电路中， 这种接线的优点是不但节省一块电流互感 器，而且也可以用一块继电器反映三相电 路中的各种相间短路故障，亦即用最少的 继电器完成三相过电流保护，节省投资。
电压电流互感器准确等级
电压电流互感器准确等级集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。
国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。
按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。
带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。
所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。
保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP）P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。
5P20表示在加20倍额定电流的情况下，误差小等于5%暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。
TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。
无剩磁限值。
TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

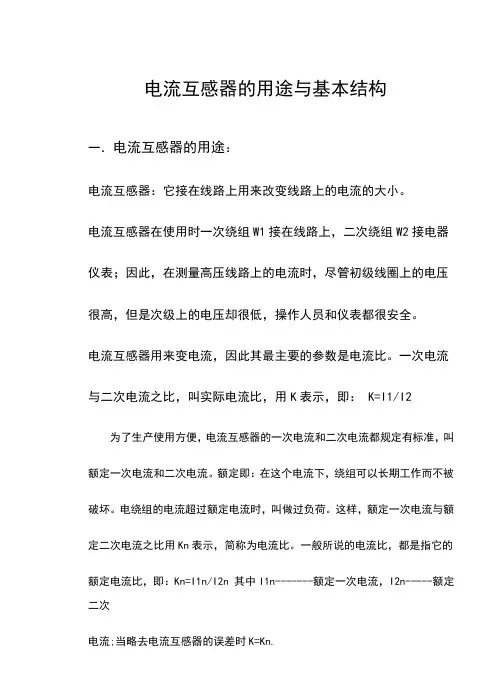

电流互感器的用途与基本结构
电流互感器的用途与基本结构一．电流互感器的用途：电流互感器：它接在线路上用来改变线路上的电流的大小。
电流互感器在使用时一次绕组W1接在线路上，二次绕组W2接电器仪表；因此，在测量高压线路上的电流时，尽管初级线圈上的电压很高，但是次级上的电压却很低，操作人员和仪表都很安全。
电流互感器用来变电流，因此其最主要的参数是电流比。
一次电流与二次电流之比，叫实际电流比，用K表示，即： K=I1/I2为了生产使用方便，电流互感器的一次电流和二次电流都规定有标准，叫额定一次电流和二次电流。
额定即：在这个电流下，绕组可以长期工作而不被破坏。
电绕组的电流超过额定电流时，叫做过负荷。
这样，额定一次电流与额定二次电流之比用Kn表示，简称为电流比。
一般所说的电流比，都是指它的额定电流比，即：Kn=I1n/I2n 其中I1n-------额定一次电流，I2n-----额定二次电流;当略去电流互感器的误差时K=Kn.1.测量用电流互感器：用途：⑴用来测量高压线路上的电流和功率，起绝缘隔离的作用以保证操作人员和仪表的安全。
⑵用来测量高压线路上的大电流和大功率，使用统一的5A的二次线路和测量仪表。
因此对测量用电流互感器有以下要求：第一，绝缘必须可靠，以保证安全。
第二，必须邮筒一的测量准确度；第三，仪表保安系数Fs较小。
当有很大电流通过互感器时，仪表保安系数愈小说明互感器铁心愈饱和，二次电流不会按比例上升，互感器二次所接的仪表愈安全。
采用各种补偿的电流互感器，可减小铁心截面，从而减小仪表保安系数。
2．保护用电流互感器：就是将线路上的电流变为一定大小的电流给继电器等保护装置供电。
保护用电流互感器的准确级用5P和10P表示也相当于其允许误差为5%或10%。
可见，测量用互感器是在线路正常供电时，用来测量功率和电流的；而保护用电流互感器只是在线路发生故障时，才起作用。
因此，对保护用电流互感器有三个要求：⑴绝缘必须可靠，以保证安全。
⑵必须有足够大的准确限值系数。
电流互感器型号0.5_10p 和0.5_D级的意义
English | VIP邮箱 站点地图 | 联系我们
首页 | 新闻与动态 | 产品与应用 | 支持中心 | 电子商务 | 用户园地 | 关于我们
合作伙伴
技术论坛
技术探讨
自动化系统
驱动技术
数控统讨论区
综合信息
版主驻留
技术委员会
注:对于额定二次电流为5A,额定负荷为10VA或5VA的互感器,根据互 感器的某些实际使用情况,其下限负荷允许为3.75VA.
3.2 准确度要求
3.2.1 准确限值系数标准值
标准值为:5,10,15,20,30.
3.2.2 准确级
3.2.2.1 准确级的标称
保护用电流互感器的准确级,以该准确级在额定准确限值一次电流下所规定 的最大允许复合误差百分数标称,其后标以字母"P"(表示保护).
论坛汇总论坛公告用户指南用户荣...论坛公告用户指南用户荣...
论坛公告
用户指南
用户荣誉榜
在线用户列表
热门帖子
最高收藏帖
找答案
马上登录
我的支持中心 new
作者
主题 返回主题列表
自信
侠圣
经验值: 1436
发帖数: 640
金 币: 16
所发精华帖
主题：电流互感器型号0.5/10p 和0.5/D级的意义
电流互感器的准确级次及级次组合；
电流互感器各级的额定容量；
测量级的仪表保安系数；
保护级的额定准确限值系数。
中华人民共和国国家标准
UDC 621.314.224
电 流 互 感 器 GB 1208—87

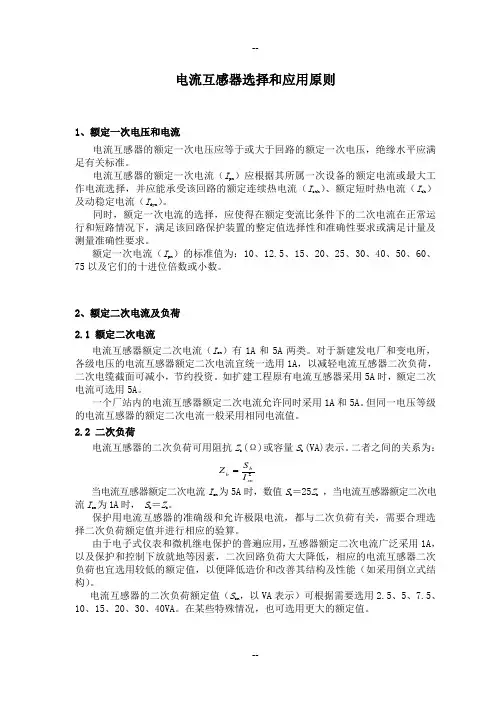

电流互感器选择和应用原则
电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。
电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。
同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。
对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。
如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。
保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。
电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。

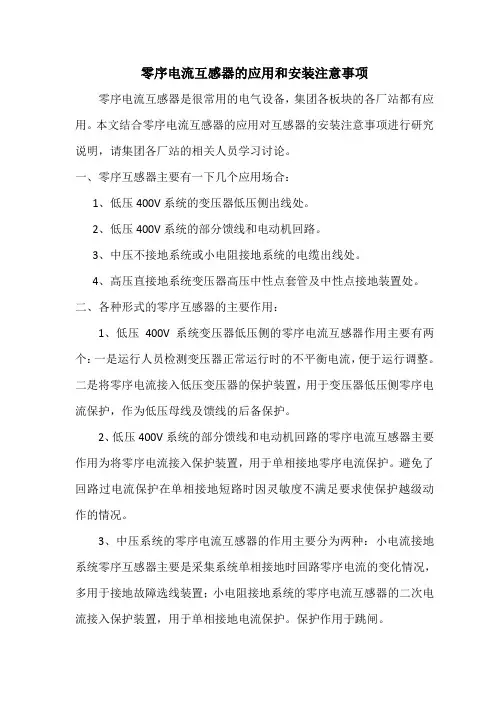

零序电流互感器的应用和安装注意事项
零序电流互感器的应用和安装注意事项零序电流互感器是很常用的电气设备，集团各板块的各厂站都有应用。
本文结合零序电流互感器的应用对互感器的安装注意事项进行研究说明，请集团各厂站的相关人员学习讨论。
一、零序互感器主要有一下几个应用场合：1、低压400V系统的变压器低压侧出线处。
2、低压400V系统的部分馈线和电动机回路。
3、中压不接地系统或小电阻接地系统的电缆出线处。
4、高压直接地系统变压器高压中性点套管及中性点接地装置处。
二、各种形式的零序互感器的主要作用：1、低压400V系统变压器低压侧的零序电流互感器作用主要有两个：一是运行人员检测变压器正常运行时的不平衡电流，便于运行调整。
二是将零序电流接入低压变压器的保护装置，用于变压器低压侧零序电流保护，作为低压母线及馈线的后备保护。
2、低压400V系统的部分馈线和电动机回路的零序电流互感器主要作用为将零序电流接入保护装置，用于单相接地零序电流保护。
避免了回路过电流保护在单相接地短路时因灵敏度不满足要求使保护越级动作的情况。
3、中压系统的零序电流互感器的作用主要分为两种：小电流接地系统零序互感器主要是采集系统单相接地时回路零序电流的变化情况，多用于接地故障选线装置；小电阻接地系统的零序电流互感器的二次电流接入保护装置，用于单相接地电流保护。
保护作用于跳闸。
4、高压直接接地系统变压器中性点零序电流互感器主要用于变压器高压侧零序电流保护；变压器中性点接地装置零序电互感器重要用于间隙零序电流保护。
三、零序电流互感器的安装注意事项零序电流互感器大多是穿心式，原理和安装也比较简单。
但下面两种零序电流互感器的安装应需特别注意。
1、中压不接地系统电缆出线处的零序电流互感器安装注意事项1.1正确的安装方式：三芯电力电缆两端处的金属屏蔽层必须接地良好，电缆终端头穿过零序电流互感器后，电缆金属屏蔽层接地线与电流互感器的相对位置要安装正确。
电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆金属屏蔽接地点在互感器上时，接地线应穿过零序电流互感器后接地；在互感器以下时，接地线应直接接地。
保护用电流互感器的准确级及误差限值如何计算90
保护用电流互感器的准确级及误差限值如何计算？（1）各类准确级误差限值（a) P类和PR类电流互感器电流互感器的准确级以在额定准确限值一次电流下允许复合误差的百分数标称，标准准确级为：5P,10P,5PR,10PR。
电流互感器在额定频率及额定负荷下，电流误差、相位误差和复合误差应不超过表7的值表7准确级额定一次电流下的电流误差（%）额定一次电流下的相位差额定准确限值一次电流下的复合误差（%）（‘）（rad)5P,5PR ±1 ±60 ±1.8 510P,10PR ±3 - - 10发电机变压器主回路、220KV及以上电压线路宜采用复合误差较小的5P或5PR级电流互感器。
其他回路可采用10P或10PR级电流互感器。
P类和PR类保护用电流互感器能满足复合误差要求的准确限值系数，Kalf一般可取5、10、15、20、25、30和40。
必要时，可与制造厂家协商，采用根大的Kalf值。
（b) TP类电流互感器：TP类电流互感器一般用在220KV级以上高压和超高压系统中，在这里不予说明。
（2）P、PR和PX类电流互感器的选择计算P、PR类电流互感器用于稳态要求的线路或变压器，只校验其稳态性能。
电流互感器通过规定的保护校验故障电流Ipef时，其误差应在规定范围内，Ipef和Ipn之比称为故障校验系数Kpef。
Ipef按以下原则确定：（a）按可信赖性要求，Ipef应按区内最严重的短路电流确定，对于过流保护和距离保护，应考虑两种情况：（1）在保护区内末端故障时，Ipef流过电流互感器的最大短路电流Iac.max;(2)在保护安装点近处故障时，允许电流互感器的误差超过规定值，但必须保证保护装置的可靠性和快速性。
（b) 按安全性要求，Ipef应按区外最严重的短路电流确定。
按下列条件进行计算：1）一般选择计算：电流互感器的额定准确限值一次电流Ipel应大于保护校验故障电流Ipef，必要时，还应考虑电流互感器暂态饱和的影响，即准确限值系数Kalf应大于K*Kpef,K为用户规定的暂态系数；电流互感器的额定二次负荷应大于实际二次负荷。
电流互感器选择和应用原则
电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。
电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。
同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。
2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。
对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。
如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。
一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。
但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。
2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。
二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。
保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。
由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。
电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5P10是一种电流互感器的保护级，后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%
其他类推
这是客户一封信里关于电流互感器的参数,
Primary current 300A
Secondary current 5/5/5 three cores
core 1 for metering 10 VA class 0.5 Fs 5
core 2 for protection 15VA class 5 P10
core 2 for protection 5 VA class 5 P 10
希望老鸟能给我讲解下各部份是什么意思,谢谢!
Primary current 300A ---为一次电流额定值300A
Secondary current 5/5/5 three cores 二次分三部分绕组额定电流均为5A core 1 for metering 10 VA class 0.5 Fs 5 ,测量用绕组,额定容量10VA core 2 for protection 15VA class 5 P10 保护用额定容量15VA
core 2 for protection 5 VA class 5 P 10保护用额定容量5VA
电流互感器中的FS表示仪表保安系数，仅仅适用于测量级的电流互感器，具体规定如下：
FS＝额定仪表限值一次电流 / 额定一次电流；
仅仅在用户有要求时，确定该数值，其推荐值为5，或10；
主要是在系统故障电流通过电流互感器时，对二次仪表起保护作用，FS越小，二次仪表越安全。
额定仪表限值一次电流是在额定负荷下，复合误差大于等于10％的最小一次电流。
列如，经计算，你需要装设保护的地方，在最大运行方式下短路电流是4KA，你选用的电流互感器是150/5,5P10，也就是说该电流互感器在150A*10倍
=1500A=1.5KA时，能保证绕组的复合误差≤±5%；而很可能短路后，电流超过1.5KA，甚至达到4KA，这时就达不到复合误差≤±5%，如果选用150/5,5P30的电流互感器，电流互感器在150A*30倍=4500A=4.5KA时，能保证绕组的复合误差≤±5%，但最大短路电流才4KA，故在全量程中，均能保证保护用电流互感器的精度。
但实际应用中，为降低成本，保护并不需要太高的精度，10P已经能满足需要，且在选择电流互感器时，也没有必要保证在最大短路电流时还保证精度，一般在保护定值附近能保证精度就可以了。
比如："5P20 4000-2000/1A 80VA"
准确级为5P的保护用电流互感器的误差限值在额定频率及额定负荷下其电流误差相位差和复合误差不应超过下列值：
额定一次电流下的电流误差不超过正负1%；
额定一次电流下的相位差不超过正负60分；
额定准确限值一次电流下的复合误差不超过5%。
“20”----表示“额定准确限值系数”，应标在准确级之后。
“4000”---表示“额定短时热电流”
2000/1A ----表示“额定电流比”即额定一次电流/额定二次电流；80VA----表示“额定输出”。
