知用电设备的功率要怎样说它的电流是多少？有没有公式呀？？？ 补充问题三相設備又怎樣計算的呢？ 共0条评论...电流I=功率P/电压U*功率因数cos Ф.三相设备电流I=功率P/(电压U*功率因数cos Ф*根号3). 你可从公式P=IUcos Ф得出结果.(三相是P=IUcos Ф*根号3)家庭电压220v ，用功率除以电压，考虑功率因数的话再除0。
9（不是常数，一般在这个范围）工作中遇到大负载问题，对电流与导线的线径的关系不是很清楚（如：2A 电流需要线径是多少的导线），翻了不少资料，现将整理的相关资料共享，希望对在此方面也有困难的朋友有所帮助！导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
建议：大电流用高温导线，防止导线过热而着火或烧毁包线层发生短路！下面是铜线在不同温度下的线径和所能承受的最大电流表格。
线径（大约值）（平方毫米） 铜线温度（摄氏度） 60oC 75oC 85oC 90oC电流（A ）2．5 20 20 25 25 4．0 25 25 30 30 6．0 30 35 40 40 8．0 40 50 55 55 14 55 65 70 75 22 70 85 95 95 30 85 100 100 110 38 95 115 125 130 50 110 130 145 150 60 125 150 165 170 70 145 175 190 195 80 165 200 215 225 100 195 230 250 260导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U`式中：I ——导线中通过的最大电流（A ） L ——导线的长度（M ） U`——允许的电源降（V ） S ——导线的截面积（MM2） 说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
电缆种类及选型选择
电缆种类及选型计算电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为：由以下部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成以下五大类：1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆1、电力电缆产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
2、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
3、裸电线及裸导体制品此类产品主要用在城郊、农村、用户主线、开关柜等。
主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等4、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
5、电磁线(绕组线)主要包括漆包线和绕包线。
电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

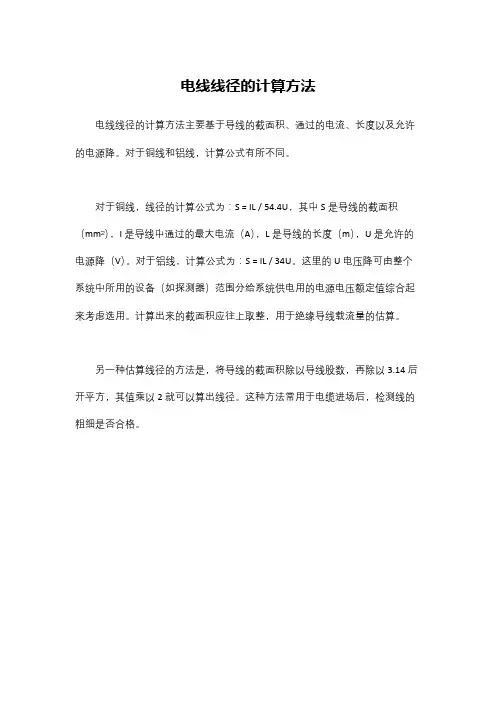

电线线径的计算方法
电线线径的计算方法
电线线径的计算方法主要基于导线的截面积、通过的电流、长度以及允许的电源降。
对于铜线和铝线，计算公式有所不同。
对于铜线，线径的计算公式为：S = IL / 54.4U，其中S是导线的截面积（mm²），I是导线中通过的最大电流（A），L是导线的长度（m），U是允许的电源降（V）。
对于铝线，计算公式为：S = IL / 34U。
这里的U电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
计算出来的截面积应往上取整，用于绝缘导线载流量的估算。
另一种估算线径的方法是，将导线的截面积除以导线股数，再除以3.14后开平方，其值乘以2就可以算出线径。
这种方法常用于电缆进场后，检测线的粗细是否合格。

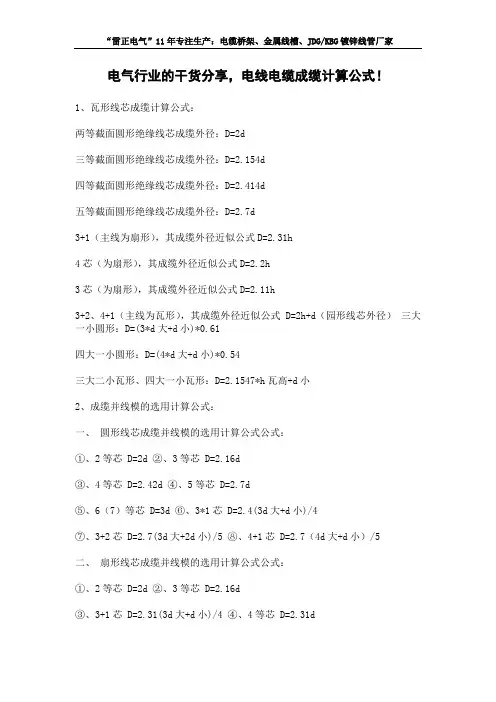

电气行业的干货分享,电线电缆成缆计算公式!
电气行业的干货分享，电线电缆成缆计算公式！1、瓦形线芯成缆计算公式：两等截面圆形绝缘线芯成缆外径：D=2d三等截面圆形绝缘线芯成缆外径：D=2.154d四等截面圆形绝缘线芯成缆外径：D=2.414d五等截面圆形绝缘线芯成缆外径：D=2.7d3+1（主线为扇形），其成缆外径近似公式D=2.31h4芯（为扇形），其成缆外径近似公式D=2.2h3芯（为扇形），其成缆外径近似公式D=2.11h3+2、4+1（主线为瓦形），其成缆外径近似公式D=2h+d（园形线芯外径）三大一小圆形：D=(3*d大+d小)*0.61四大一小圆形：D=(4*d大+d小)*0.54三大二小瓦形、四大一小瓦形：D=2.1547*h瓦高+d小2、成缆并线模的选用计算公式：一、圆形线芯成缆并线模的选用计算公式公式：①、2等芯D=2d ②、3等芯 D=2.16d③、4等芯D=2.42d ④、5等芯 D=2.7d⑤、6（7）等芯D=3d ⑥、3*1芯 D=2.4(3d大+d小)/4⑦、3+2芯 D=2.7(3d大+2d小)/5 ⑧、4+1芯 D=2.7（4d大+d小）/5二、扇形线芯成缆并线模的选用计算公式公式：①、2等芯D=2d ②、3等芯 D=2.16d③、3+1芯 D=2.31(3d大+d小)/4 ④、4等芯 D=2.31d⑤、5等芯D=2.42d ⑥、4+1芯 D=2.42（4d大+d小）/5⑦、3+2芯 D=2.42（3d大+2d小）/5例如：YJV 3×240+2×120 240线芯扇高21mm，120线芯15.2mm，那么我们成缆的理论外径为2.42×（3×21+2×15.2）÷5=45.2，我们就可以选用45mm或46mm 的模具了。
注：以上D表示成缆外径，d表示圆形线芯直径或扇形高度。
为方便成缆时快速准确的选用并线模，此计算方式以作参考。
多芯电缆圆形绝缘线芯成缆外径计算公式及推导：设绝缘线芯外径为d, 成缆外径为D,成缆外径计算公式及推导如下：电缆直径计算公式三大一小圆形：D=(3*d大+d小)*0.61四大一小圆形：D=(4*d大+d小)*0.54三大一小圆形、四大一小圆形：D=2.1547*h瓦高+d小五大一小计算公式 D＝0.5*（5D大+D小）三大四小圆形，做1+6排列，其中一小放中芯，外层大小间隔排列，外径怎么算如：ycw 3*2.5+4*0.75。
实用电线电缆材料定额计算方式
电线电缆材料定额计算摘要：收集、归纳、整理了电线电缆材料定额计算的相关标准、常用公式和具体参数，并对参数的意义作了详细阐述，接着以一种型号规格的电缆为例说明材料定额计算的基本过程，让读者对电线电缆材料定额计算有一个系统化的了解和掌握。
最后简述运用Excel软件实现材料定额批量计算的方法。
关键词：电线；电缆；材料定额；电缆净重；电缆结构计算；含铜量；电力电缆0 引言电线电缆是料重工轻的产品，其材料用量对成本有很大影响。
依据电线电缆结构进行材料定额（净重）计算，是工艺控制和成本控制的要求，也是电线电缆产品报价的基础。
电线电缆的定额计算，在王春江主编的《电线电缆手册》（第1册）中的“电线电缆的结构计算”一章中已作了阐述，但由于缺乏详细说明及相关参数，很多读者在理解和应用中感到困难。
本文试图对电线电缆定额计算方法进行归纳整理和详细阐述，并举例说明计算过程，希望对读者有所帮助。
1 电线电缆基本结构和相关标准电线电缆是用以传输电（磁）能、信息和实现电磁能转换的线材产品，主要有裸电线、绕组线、电力电缆、通信电缆和光缆、电气装备用电线电缆五大类，大类下面又分为很多小类。
虽然种类众多，但基本结构是相同的，都由导体、绝缘和护套三部分组成，如下图：图1 电线电缆截面基本结构各种电线电缆，根据不同的用途，在基本结构的基础上进行扩充、删减或变化，就形成了适用于不同环境和场合的特定结构。
作为基础设施建设的重要产品，国家和行业制订了许多关于电线电缆的规范标准（见表1），以保证产品的质量。
电线电缆的材料定额计算也必须依据相关标准来进行。
各厂家在相关标准的基础上编制了自己的工艺文件，电线电缆材料定额的计算需要从工艺文件中获取相关参数。
2 计算常用公式 2.1 导体单位长度重量导体单位长度重量的计算公式如下：24n m W d n K NK πρη= ①式中： W ——导体单位长度重量，kg/km ；d ——单线直径，mm ；n ——单线根数；K——导体单线平均绞入系数；N——绝ρ——导体密度，g/cm3；n缘线芯根数；K——绝缘线芯绞入系数；η——紧压系数。
电线电缆型号、规格及标准编号
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆模具计算公式
电缆模具计算公式
1.电缆内外径计算公式：
电缆外径=绞合导体外径+绝缘层外径+护套层外径
电缆内径=绞合导体内径+绝缘层内径
2.电缆模具截面尺寸计算公式：
模具截面尺寸=电缆内径+2x模具壁厚
3.模具壁厚计算公式：
模具壁厚= B / (2 x cos(α/2))
其中，B为绞合导体外径，α为模具开角
4.模具开角计算公式：
开角度数=360/(导体根数x模具数量)
5.模具长度计算公式：
模具长度=电缆长度+压接长度+冗余长度+端头缩短长度
压接长度一般为电缆外径的2倍，冗余长度一般为电缆外径的1.5倍，端头缩短长度根据需要确定。
6.模具材料选择：
模具一般采用优质不锈钢材料，具有良好的耐磨性和导热性能，以确
保电缆成型过程中的稳定性和效率。
7.模具结构设计：
模具结构要合理，能够满足电缆的成型要求，并考虑到模具的拆装和维护操作便利性。
总结：电缆模具计算需要根据具体的电缆尺寸和形状要求，进行综合计算和设计，以确保电缆成型的准确性和质量。
以上是一些常用的电缆模具计算公式，但实际设计时还需要结合具体情况进行调整和优化。
电线平方数知识及直径的换算方法
电线平方数知识及直径的换算方法；2、常用小规格线缆知识；2009-05-1813:34电线平方数知识及直径的换算方法；2、常用小规格线缆知识；2009-03-0213:42一、电线平方数及直径换算方法知识电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。
几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。
电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。
电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。
一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。
铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。
因此功率为1千瓦的电器只需用一平方的铜线就足够了。
具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。
散热条件好取5A/平方毫米，不好取3A/平方毫米。
换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14=0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：0.7854×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785×（0.2×0.2）×48= 1.5平方二、常用小规格线缆知识RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。
