玻璃幕墙（明框）工程技术交底技术交底内容：44.1.1 强制性条文44.1.1.1 主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求。
44.1.1.2 幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求，安装必须牢固。
44.1.2 主控项目44.1.2.1 玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。
检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。
44.1.2.2 玻璃幕墙的造型和立面分格应符合设计要求。
检验方法：观察；尺量检查。
44.1.2.3 玻璃幕墙使用的玻璃应符合下列规定：1、幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。
2、幕墙玻璃的厚度不应小于6.0mm 。
全玻幕墙肋玻璃的厚度不应小于12mm。
3、幕墙的中空玻璃应采用双道密封。
明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。
4、幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。
点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不应小于0.76mm。
5、钢化玻璃表面不得有损伤；8.0mm以下的钢化玻璃应进行引爆处理。
6、所有幕墙玻璃均应进行边缘处理。
检验方法：观察；尺量检查；检查施工记录。
44.1.2.4 玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。
检验方法：观察；检查隐蔽工程验收记录和施工记录。
44.1.2.5 各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。
检验方法：观察；检查隐蔽工程验收记录和施工记录。
44.1.2.6 明框玻璃幕墙的玻璃安装应符合下列规定：1、玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定。
明框玻璃幕墙四大类型材料
明框玻璃幕墙四大类型材料
明框玻璃幕墙四大类型材料？
明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。相对于隐框玻璃幕墙，更易满足施工技术水平要求。材料是保证幕墙质量和安全的物质根底，幕墙所用的材料，概括起来，基本上可有四大类型材料，即：骨架材料、板材、密封填缝材料，其中：
骨架材料主要采用铝合金型材。一般在幕墙中采用LD31合金热挤压型材，是一种用高温挤压成型快速冷却并人工时效状态经阳极氧化表面处理的型材（即RCS状态），铝合金型材表面质量应符合以下要求：型材表面应清洁，不允许有裂纹起皮，腐蚀和气泡存在。
1.氧化膜厚度应按15μm以上。
2.板材。通常外墙有玻璃、铝板、石材、其他金属等，这里主要谈玻璃。幕墙所采用的玻璃通常有：浮法玻璃、热反射镀膜玻璃、吸热玻璃、夹层玻璃、夹丝玻璃和中空玻璃。其中热反射镀膜玻璃和钢化玻璃应用较广，镀膜玻璃可以将大部分的太阳能吸收和反射、降低室内空调费用，取得节能效果，还可以获得多种反射色、能将四周建筑及自然景物映射在彩色的玻璃幕墙上，使整个建筑物显得异常绚丽壮观。同时该产品有减轻眩光作用，使工作及居住环境舒适。
钢化玻璃与其他同厚度的玻璃相比，具有高3~5倍的弯曲和冲击强度；高3倍的对于温度迅速变化的耐力；破碎后呈无尖端的颗粒状，防止伤人，具有安全性。而中空玻璃的隔声性能和隔热性能优良。所以，可根据建筑物的不同需要选取各种幕墙玻璃的类型。
3.建筑密封胶（耐候胶）与构造密封胶（构造胶）。耐候胶与构造胶有许多性能要求是相似的，但耐候胶更强调大气变化、耐紫外线、耐老化的性能，主要用于外部建筑密封，对耐候性有更高的要求；而构造胶更重要的是其强度、延性、粘结性能等力学性能要求。目前使用较多的硅硐耐候密封胶和构造硅硐密封胶是美国GE公司及DowCorning（道康宁）公司的产品，以及国内的几种产品，如____市白云粘胶厂生立的____新展粘胶厂生产的系列胶需要注意的是：耐候胶的构造胶一经选用必须提前做与之接触料（如玻璃、铝型材、铝板、泡沫棒等）的相容性试验报告，只有报告证明胶与接触材料相容才能使用。
明框玻璃幕墙安装工艺

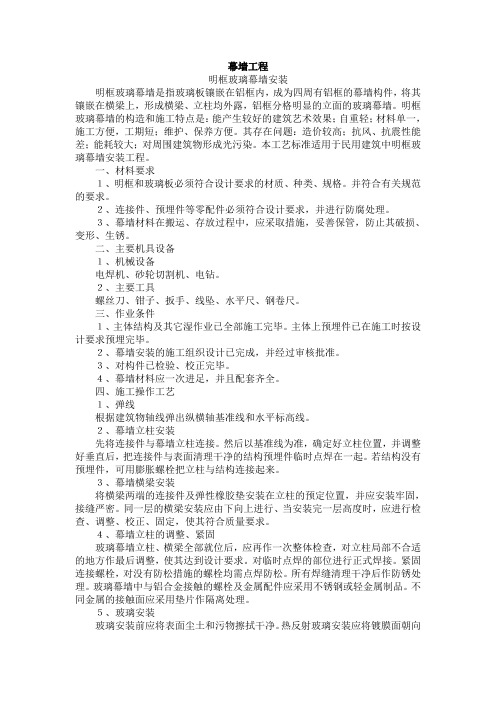

幕墙工程明框玻璃幕墙安装明框玻璃幕墙是指玻璃板镶嵌在铝框内，成为四周有铝框的幕墙构件，将其镶嵌在横梁上，形成横梁、立柱均外露，铝框分格明显的立面的玻璃幕墙。
明框玻璃幕墙的构造和施工特点是：能产生较好的建筑艺术效果；自重轻；材料单一，施工方便，工期短；维护、保养方便。
其存在问题：造价较高；抗风、抗震性能差；能耗较大；对周围建筑物形成光污染。
本工艺标准适用于民用建筑中明框玻璃幕墙安装工程。
一、材料要求１、明框和玻璃板必须符合设计要求的材质、种类、规格。
并符合有关规范的要求。
２、连接件、预埋件等零配件必须符合设计要求，并进行防腐处理。
３、幕墙材料在搬运、存放过程中，应采取措施，妥善保管，防止其破损、变形、生锈。
二、主要机具设备１、机械设备电焊机、砂轮切割机、电钻。
２、主要工具螺丝刀、钳子、扳手、线坠、水平尺、钢卷尺。
三、作业条件１、主体结构及其它湿作业已全部施工完毕。
主体上预埋件已在施工时按设计要求预埋完毕。
２、幕墙安装的施工组织设计已完成，并经过审核批准。
３、对构件已检验、校正完毕。
４、幕墙材料应一次进足，并且配套齐全。
四、施工操作工艺１、弹线根据建筑物轴线弹出纵横轴基准线和水平标高线。
２、幕墙立柱安装先将连接件与幕墙立柱连接。
然后以基准线为准，确定好立柱位置，并调整好垂直后，把连接件与表面清理干净的结构预埋件临时点焊在一起。
若结构没有预埋件，可用膨胀螺栓把立柱与结构连接起来。
３、幕墙横梁安装将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，并应安装牢固，接缝严密。
同一层的横梁安装应由下向上进行、当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。
４、幕墙立柱的调整、紧固玻璃幕墙立柱、横梁全部就位后，应再作一次整体检查，对立柱局部不合适的地方作最后调整，使其达到设计要求。
对临时点焊的部位进行正式焊接。
紧固连接螺栓，对没有防松措施的螺栓均需点焊防松。
所有焊缝清理干净后作防锈处理。
玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢或轻金属制品。
明框玻璃幕墙结构计算
LOGO明框玻璃幕墙结构计算在此输入你的公司名称明框玻璃幕墙结构计算第一章、龙骨荷载计算一、计算说明取风荷载计算部分表3-1中明框玻璃幕墙风荷载进行计算，该处位于大面区，体型系数为，该部分玻璃幕墙承受的风荷载为W K= KNM2, W=KN/m2 明框玻璃幕墙水平分格为B=1200 mm竖向分格为H=1600 mm层高为m二、明框玻璃幕墙自重荷载计算1、玻璃面板自重荷载标准值计算G K：玻璃面板自重面荷载标准值玻璃采用TP6+12A+TP6 mrff钢化中空玻璃G AK= (6+6) X 10-3 X = KN/m2G G K：考虑龙骨和各种零部件后的幕墙面板自重面荷载标准值2G G K= KN/m22、玻璃面板自重荷载设计值计算「G：自重作用效应分项系数，取P G=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定G:考虑龙骨和各种零部件后的幕墙面板自重面荷载设计值2G G=r •GG K=X = KN/m三、明框玻璃幕墙承受的水平风荷载计算W:作用在幕墙上的风荷载标准值2W= KN/mW作用在幕墙上的风荷载设计值2W= KN/m四、明框玻璃幕墙承受的水平地震荷载计算1、幕墙玻璃面板承受的水平地震荷载标准值计算a max:水平地震影响系数最大值，取a max=查〈〈玻璃幕墙工程技术规范》JGJ102-2003表：动力放大系数，取6 E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定q EK：作用在幕墙上的地震荷载标准值计算q EK= a max • 3 E -GG K= XX = KN/m22、幕墙玻璃面板承受的水平地震荷载设计值计算”：地震荷载作用效应分项系数，取r E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定q E：作用在幕墙上的地震荷载设计值2q E=r E• q EK=x = KN/m五、荷载组合1、风荷载和水平地震作用组合标准值计算+ w：风荷载作用效应组合系数，取小W按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定小E：地震荷载作用效应组合系数，取小E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定Q K= Ip W • VK+ Ip E , q EK=x +x2=KN/m2、风荷载和水平地震作用组合设计值计算q=小w • W却E - q E=x +x=KN/m2第二章、玻璃面板计算一、计算说明玻璃面板选用TP6+12A+TP6 mmB的中空钢化玻璃。
幕墙工程量计算方法及报价分析
幕墙工程量计算方法及报价分析门、窗按樘为计量单位，也可按面积计量；按面积计算时注意规范为设计洞口尺寸面积常见问题：有的按粉刷后洞口尺寸面积计算，有的按窗型材外框尺寸面积计算，有的按立面装饰分格尺寸计算。
按窗型材外框尺寸面积计算有时会比洞口尺寸面积少8%，偏差很大，按立面装饰分格尺寸就更小了，因为有部分型材会被外装饰材料遮挡，我们要注意选择有利的计量方式，如竣工结算按洞口尺寸计算，但如果计算窗外协加工面积就应该按外框尺寸了。
钢结构按设计图示尺寸以质量计算，不扣除孔眼、切边、切肢质量，焊条、螺栓不增加质量，不规则或多边形钢板以其外接矩形面积乘以厚度乘以单位理论质量计算；常见问题：有些人员对外办理结算计算钢板时按钢板实际面积计算，导致工程量少计。
有些分包单位算完重量又乘一个系数，说是加焊条重量或者加损耗等等，导致工程量多计。
石材墙面按设计图示尺寸以镶贴表面积计算常见问题：1、有些石材造型互相重叠，按规范应该都予以计算，但有的业主提供的清单有的按立面投影面积，有的按垂直投影面积计算经常导致争议，正立面投影一般双方都会计算，那如吊顶、女儿墙上收口、窗套等正立面投影面积反映不出来的，是用水平投影、侧面投影方式算还是不算呢，有些造型复杂的工程带有弧度或斜度，更是理解不一，我们在报消耗量时也难以准确计算，又涉及面材这些主材，对价格影响大，争议也大。
金属板及其他幕墙也常存在这类问题。
2、石材厚度是否计入面积:有些精明的甲方规定石材厚度不计入面积，这还不能说他不对，那我们分包结算也要会精打细算，否则你对外算不回就亏了。
带骨架幕墙按框外围尺寸计算常见问题：如玻璃幕墙阳角框之间铝板、玻璃幕墙上收口铝板算不算面积有时会有争议，有时玻璃幕墙之间铝板突出造型算不算面积。
雨棚、采光顶以水平投影面积实际也有按展开面积计算的，如铝板雨棚天棚吊顶按设计图纸尺寸以水平投影面积计算计算工程量时应注意：天棚面中的灯槽及跌级、锯齿形、吊挂式、藻井式天棚面积不展开计算。
广场商业区幕墙、地弹簧门及玻璃栏杆报价清单(带链接、单价分析)
1.投
8.根据工程建设需要，招标人有权力对本次招标范围进行调整，投标人应无条件接受。
商业区幕墙、地弹簧门及玻璃栏杆工程量清单报价表
2.投标报价中应考虑工程利润、费用等因素（不含税），如有错漏由投标单位负责；
3.投标单位按照此工程量清单进行报价；待确定中标单位后，按照最终设计优化图纸核算合同工程量；
4.综合单价包括但不限于直接费、间接费、施工水电费、利润等一切费用；
5.结算时根据竣工图纸套用2013年《建设工程工程量清单计价规范》、2010年《广东省建筑与装饰工程综合定额》计算工程量；
7.定标后由中标单位继续完成优化，对于不发生变化的按照定标相应单价计算价格，对于发生变化的按照单价分析中计价原则计算价格；。
幕墙质量验收标准
玻璃幕墙暂定分工2、预埋件埋设质量检查表（质安队可检查）3、玻璃厚度质量检查表（质安队可检查）注：δ是中空玻璃的公称厚度，表示两片玻璃厚度与间隔框厚度4、玻璃边长质量检查表（质安队可检查）单片玻璃边长允许偏差（mm）中空玻璃边长允许偏差（mm）夹层玻璃边长允许偏差（mm）5、玻璃外观质量检查表（幕墙部检查）钢化、半钢化玻璃外观质量注：a－玻璃划伤长度；b－玻璃划伤宽度。
热反射玻璃外观质量注：d－玻璃缺陷直径。
夹层玻璃外观质量6、铝合金型材质量检查表（幕墙部检查）7、幕墙安装质量检查表（质安队可检查）竖向主要构件安装质量的检验注：h—幕墙高度；b—幕墙宽度横向主要构件安装质量的检验注：l—长度；s—间距；b—幕墙宽度幕墙分格框对角线偏差的检验注：ld—对角线长度。
8、明框玻璃幕墙安装质量的检验指标，应符合下表规定（幕墙部检查）9、隐框玻璃幕墙组件的安装质量的检验指标，应符合下表规定（幕墙部检查）10、明框玻璃幕墙拼缝质量的检验指标，应符合下表规定（幕墙部检查）：11、隐框玻璃的拼缝质量的检验（幕墙部检查）隐框玻璃的拼缝质量检验注：h—幕墙高度。
12、玻璃幕墙与周边密封质量的检验指标，应符合下表规定（幕墙部检查）：13、全玻璃幕墙、点支承玻璃幕墙安装质量的检验指标，应符合下列规定（幕墙部检查）：14、开启部位安装质量的检验指标，应符合下列规定（幕墙部检查）：15、玻璃幕墙外观质量的检验指标，应符合下列规定（幕墙部检查）：每平方米玻璃表面质量要求一个分格铝合金料表面质量指标16、玻璃幕墙保温、隔热构造安装质量的检验指标，应符合下列规定（幕墙部检查）：质量保证资料17、玻璃幕墙工程的安装，应提供下列资料（幕墙部检查）：1）玻璃幕墙的设计文件。
2）玻璃幕墙的四性试验报告3）玻璃幕墙隐蔽报验（包含安装、防火、避雷等）。
河北省建设工程技术资料分A.B.C类
河北省建设工程技术资料分A.B.C类，各类资料均需要保存至少三年以上，即超过工程质量保修期的时间。
工程经济资料、工程竣工验收资料以及其他特殊资料应长期保存。
A类资料是工程准备阶段和竣工验收资料，以建设单位填写为主，需要施工单位填写的是竣工验收资料；包括：1、单位（子单位）工程质量竣工验收记录A8-32、单位（子单位）工程质量控制资料核查记录A8-43、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录A8-54、单位（子单位）工程观感质量检查记录A8-65、河北省建设工程竣工验收报告A8-76、工程交付记录表格A8-4到A8-7一般从当地建设局质量监督检测站领取B类资料是承包单位和建设单位、监理单位工作联系资料和记录表格，需要施工单位填写的是以下工作联系表；包括：1、工程开工报审表B1-12、复工报审表B1-2（很少用，严肃的用于涉及工期索赔）3、施工组织设计（方案）报审表B1-34、分包单位资格报审表B1-45、施工测量放线报验单B1-66、工程报验单B1-77、工程款支付申请表B1-8（根据建设单位工程款支付表格要求）8、监理工程师通知回复单B1-99、工程临时延期报审表B1-10（很少用，严肃的用于涉及工期索赔）10、工程材料/构配件/设备报审表B1-12注意：项目经理的签字必须自始至终是一个人的签字，可以不是项目经理本人签字C类资料是工程管理资料和质量、安全、功能检查验收资料；是施工单位填写的主要资料；包括：工程管理资料1、工程开工报审表2、施工组织设计3、技术交底记录4、施工日志5、竣工图质量控制资料1、图纸会审记录C1-1-12、设计变更C1-1-2 （设计单位出具）3、工程洽商记录C1-1-34、工程定位测量放线记录C2-2-15、隐蔽工程验收记录C2-56、分部（子分部）工程质量验收记录C2-107、分项工程质量验收记录C2-118、接地、绝缘电阻测试记录C2-249、幕墙及外窗气密性、水密性、耐风压检测报告（专业单位检测）10、室内环境检测报告C3-19 （专业单位检测）11、给水管道通水实验记录C3-17-212、卫生器具满水试验记录C3-1213、照明全负荷试验记录C3-1514、线路、插座、开关接地检查记录C3-18工程检验批质量验收记录表格1、卷材防水层检验批质量验收记录表208-32、涂料防水层检验批质量验收记录表208-43、建筑地面工程混凝土垫层检验批质量验收记录表209-74、建筑地面工程找平层检验批质量验收记录表209-85、建筑地面工程砖面层检验批质量验收记录表209-176、建筑地面工程大理石和花岗石（含碎拼）检验批质量验收记录表209-187、建筑地面工程地毯面层检验批质量验收记录表209-238、建筑地面工程实木地板面层检验批质量验收记录表209-249、建筑地面工程实木复合地板面层检验批质量验收记录表209-2510、木门窗制作工程检验批质量验收记录210-411、木门窗安装工程检验批质量验收记录210-512、暗龙骨吊顶工程检验批质量验收记录表210-1213、明龙骨吊顶工程检验批质量验收记录表2210-1314、板材隔墙工程检验批质量验收记录表210-1415、骨架隔墙工程检验批质量验收记录表210-1516、玻璃隔墙工程检验批质量验收记录表210-1717、饰面板安装工程检验批质量验收记录表210-1818、饰面砖粘贴工程检验批质量验收记录表210-1919、明框玻璃幕墙工程检验批质量验收记录表210-2020、隐框、半隐框玻璃幕墙工程检验批质量验收记录表210-2121、金属幕墙工程检验批质量验收记录表210-2222、石材幕墙工程检验批质量验收记录表210-2323、水性涂料涂饰工程检验批质量验收记录表210-2424、溶剂型涂料涂饰工程检验批质量验收记录表210-2525、裱糊工程检验批质量验收记录表210-2726、软包工程检验批质量验收记录表210-2827、窗帘盒、窗台板和散热器罩制作与安装工程检验批质量验收记录表210-3028、橱柜制作与安装工程检验批质量验收记录表210-2929、门窗套制作与安装工程检验批质量验收记录表210-3130、护栏和扶手制作与安装工程检验批质量验收记录表210-3231、室内给水管道及配件安装检验批质量验收记录表242-132、室内排水管道及配件安装检验批质量验收记录表242-433、卫生器具安装检验批质量验收记录表242-834、卫生器具给水配件安装检验批质量验收记录表242-935、卫生器具排水管道安装检验批质量验收记录表242-1036、电线导管、电缆导管和线槽敷设质量验收记录表303-1137、电线、电缆和线槽敷线质量验收记录表303-1238、普通灯具安装质量验收记录表303-1639、开关、插座、风扇安装质量验收记录表303-1940、建筑物照明通电试运行质量验收记录表303-20。
幕墙工程规范
本章合用于玻璃幕墙、金属幕墙、石材幕墙等分项工程的质量验收。
说明：由金属构件与各种板材组成的悬挂在主体结构上、不承担主体结构荷载与作用的建造物外围护结构，称为建造幕墙。
按建造幕墙的面板可将其分为玻璃幕墙、金属幕墙、石材幕墙、混凝土幕墙及组合幕墙等。
按建造幕墙的安装形式又可将其分为散装建造幕墙、半单元建造幕墙、单元建造幕墙、小单元建造幕墙等。
幕墙工程验收时应检查下列文件和记录：1 幕墙工程的施工图、结构计算书、设计说明及其他设计文件。
2 建造设计单位对幕墙工程设计的确认文件。
3 幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检测报告、进场验收记录和复验报告。
4 幕墙工程所用硅酮结构胶的认定证书和抽查合格证明；进口硅酮结构胶的商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告；石材用密封胶的耐污染性试验报告。
5 后置埋件的现场拉拔强度检测报告。
6 幕墙的抗风压性能、空气渗透性能、雨水渗漏性能及平面变形性能检测报告。
7 打胶、养护环境的温度、湿度记录；双组份硅酮结构胶的混匀性试验记录及拉断试验记录。
8 防雷装置测试记录。
9 隐蔽工程验收记录。
10 幕墙构件和组件的加工制作记录；幕墙安装施工记录。
幕墙工程应对下列材料及其性能指标进行复验：1 铝塑复合板的剥离强度。
2 石材的弯曲度；寒冷地区石材的耐冻融性；室内用花岗石的放射性。
3 玻璃幕墙用结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验；石材用结构胶的粘结强度；石材用密封胶的污染性。
幕墙工程应对下列隐蔽工程项目进行验收：1 预埋件(或者后置埋件)。
2 构件的连接节点。
3 变形缝及墙面转角处的构造节点。
4 幕墙防雷装置。
5 幕墙防火构造。
各分项工程的检验批应按下列规定划分：1相同设计、材料、工艺和施工条件的幕墙工程每500—1000m2 应划分为一个检验批，不足500 m2 也应划分为一个检验批。
2 同一单位工程的不连续的幕墙工程应单独划分检验批。
快收藏｜详图解析玻璃幕墙系统之框支承幕墙
快收藏｜详图解析玻璃幕墙系统之框支承幕墙关于建筑幕墙的定义，不用我说大家都知道，但是今天小编还是要再提及一遍，为后续内容做一个铺垫。
所谓建筑幕墙，由支承结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外维护结构或装饰性结构。
而建筑幕墙又按支承方式分为框支承幕墙、全玻幕墙、点支承玻璃幕墙，按面板材料分为玻璃幕墙、石材幕墙、金属板幕墙、人造板幕墙等。
而今天小编带来的内容讲的就是框支承玻璃幕墙，希望大家感兴趣。
框支承玻璃幕墙：玻璃面板周边由金属框架支承的玻璃幕墙。
按幕墙形式分为明框玻璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙。
按安装施工分为构件式玻璃幕墙、单元式玻璃幕墙，接下来我们逐一进行图文并茂的讲解。
一、明框玻璃幕墙金属框架构件显露，明框需隔热，分为拉栓式、穿条式及注胶式。
明框玻璃幕墙安装顺序：1、埋件安装2、立柱及连接件安装3、横梁安装4、面板安装5、压板及扣盖安装6、密封及清洁二、隐框玻璃幕墙金属框架构件完全不显露，隐框分为定距压块式、插接式。
隐框玻璃幕墙安装顺序：1、埋件安装；2、立柱及连接件安装；3、横梁安装；这三项安装方式与明框玻璃幕墙相似，小编就不赘述了。
4、面板工厂组装、现场安装5、密封及清洁三、半隐框玻璃幕墙金属框架竖向或横向构件显露，半隐框分为横明竖隐、横隐竖明两种形式。
横明竖隐：这种玻璃幕墙只有竖杆隐在玻璃后面，玻璃安放在横杆的玻璃镶嵌槽内，镶嵌槽外加铝合金盖板，盖在玻璃外面。
这种体系是在车间将玻璃粘贴在两竖边有安装沟槽的铝合金玻璃框上，将玻璃框竖边再固定在铝合金框格体系横梁的镶嵌槽中。
由于玻璃与玻璃框的胶缝在车间内加工完成，材料粘贴表面洁净有保证，况且玻璃框是在结构胶完全固化后才运往施工现场安装，所以胶缝强度得到保证。
横隐竖明：其采用的是结构性玻璃装配方法，采用铝合金玻璃镶嵌槽固定。
做法是将玻璃粘接在上下两条边具有安装沟槽的玻璃框上，玻璃框的上框支在铝合金框格体系的横梁上，下框用固定片固定在下横梁上，而竖边用压板固定在下横梁上，而竖边用压板固定在竖杆的玻璃镶槽内，形成从上到下整片玻璃由竖杆压板分隔成一条条长带。
