2020届高考物理：磁场的综合应用练习题
高考物理题：磁场(二轮)练习及答案
2020届高考物理题：磁场（二轮）练习及答案**磁场**一、选择题1、(创新预测)如图所示，由均匀的电阻丝组成的正六边形导体框，垂直磁场放置，将ab两点接入电源两端，若电阻丝ab段受到的安培力大小为F，则此时正六边形受到的安培力的合力大小为( )A.0.5FB.FC.1.2FD.3F2、(一题多法)一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示。
当两线圈中通以图示方向的电流时，从左向右看，线圈L1将()A．不动B．顺时针转动C．逆时针转动D．在纸面内平动3、如图所示，两根间距为d的平行光滑金属导轨间接有电源E，导轨平面与水平面间的夹角θ＝30°，金属杆ab垂直导轨放置，导轨与金属杆接触良好．整个装置处于磁感应强度为B的匀强磁场中．当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态，要使金属杆能沿导轨向上运动，可以采取的措施是()A．增大磁感应强度BB．调节滑动变阻器使电流增大C．增大导轨平面与水平面间的夹角θD．将电源正负极对调使金属杆中的电流方向改变4、如图所示，两平行光滑金属导轨固定在绝缘斜面上，导轨间距为L，劲度系数为k的轻质弹簧上端固定，下端与水平直导体棒ab相连，弹簧与导轨平面平行并与ab垂直，直导体棒垂直跨接在两导轨上，空间存在垂直导轨平面斜向上的匀强磁场。
闭合开关S后导体棒中的电流为I，导体棒平衡时，弹簧伸长量为x1；调换图中电源极性，使导体棒中电流反向，导体棒中电流仍为I，导体棒平衡时弹簧伸长量为x2。
忽略回路中电流产生的磁场，则匀强磁场的磁感应强度B的大小为()A．kIL(x1＋x2) B．kIL(x2－x1) C．k2IL(x2＋x1) D．k2IL(x2－x1)5、如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场。
一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力。
2020年高考磁场专题复习卷(附答案)
2020年高考磁场专题复习卷（附答案）一、单选题（共14题；共28分）1.在滑冰场上，甲、乙两小孩分别坐在滑冰板上，原来静止不动，在相互猛推一下后分别向相反方向运动．假定两板与冰面间的动摩擦因数相同．已知甲在冰上滑行的距离比乙远，这是由于（）A. 在推的过程中，甲推乙的力小于乙推甲的力B. 在推的过程中，甲推乙的时间小于乙推甲的时间C. 在刚分开时，甲的初速度大于乙的初速度D. 在分开后，甲的加速度的大小小于乙的加速度的大小2.如图所示，在边长为2a的正三角形区域内存在方向垂直于纸面向里的匀强磁场，一个质量为m、电荷量为﹣q的带电粒子（重力不计）从AB边的中点O以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°，若要使粒子能从AC边穿出磁场，则匀强磁场的大小B需满足（）A. B＞B. B＜C. B＞D. B＜3.平面OM和平面ON之间的夹角为，其横截面纸面如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外一带电粒子的质量为m，电荷量为粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成角已知粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场不计重力粒子离开磁场的射点到两平面交线O的距离为A. B. C. D.4.关于电场强度、磁感应强度，下列说法中正确的是（）A. 由真空中点电荷的电场强度公式E=k 可知，当r趋近于零时，其电场强度趋近于无限大B. 电场强度的定义式E= 适用于任何电场C. 由安培力公式F=BIL可知，一小段通电导体在某处不受安培力，说明此处一定无磁场D. 通电导线在磁场中受力越大，说明磁场越强5.如图,在同一水平面内有两根平行长导轨,导轨间存在依次相邻的矩形匀强磁场区域,区域宽度均为l，磁感应强度大小相等、方向交替向上向下,一边长为的正方形金属线框在导轨上向左匀速运动，线框中感应电流i随时间t变化的正确图线可能是（）A. B. C. D.6.如图所示，某种带电粒子由静止开始经电压为U1的电场加速后，射入水平放置、电势差为U2的两块导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场中，则粒子射入磁场和射出磁场的M、N两点间的距离d随着U1或U2的变化情况为（不计重力，不考虑边缘效应）（）A. 仅增大U1d将增大B. 仅增大U1 d将减小C. 仅增大U2 d将增大D. 仅增大U2 d将减小7.如图所示，有界匀强磁场边界线SP∥MN，速率不同的同种带电粒子从S点沿SP方向同时射入磁场．其中穿过a点的粒子速度v1与MN垂直；穿过b点的粒子速度v2与MN成60°角，设粒子从S到A、B 所需时间分别为t1、t2，则t1∶t2为(重力不计)( )A. 1∶3B. 4∶3C. 1∶1D. 3∶28.如图所示，竖直悬挂的金属棒AB原来处于静止状态．金属棒CD棒竖直放置在水平磁场中，CD与AB通过导线连接组成回路，由于CD棒的运动，导致AB棒向右摆动，则CD棒的运动可能为()A. 水平向右平动B. 水平向左平动C. 垂直纸面向里平动D. 垂直纸面向外平动9.如图5所示，MN为两个匀强磁场的分界面，两磁场的磁感应强度大小的关系为B1＝2B2，一带电荷量为＋q、质量为m的粒子从O点垂直MN进入B1磁场，则经过多长时间它将向下再一次通过O点( )A. B. C. D.10.下列说法中正确的是（）A. 磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值．即B=B. 通电导线放在磁场中的某点，该点就有磁感应强度，如果将通电导线拿走，该点的磁感应强度就为零C. 磁感应强度B= 只是定义式，它的大小取决于场源以及磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D. 通电导线所受磁场力的方向就是磁场的方向11.如图所示，在加有匀强磁场的区域中，一垂直于磁场方向射入的带电粒子轨迹如图所示，由于带电粒子与沿途的气体分子发生碰撞，带电粒子的能量逐渐减小，从图中可以看出（）A. 带电粒子带正电，是从B点射入的B. 带电粒子带负电，是从B点射入的C. 带电粒子带负电，是从A点射入的D. 带电粒子带正电，是从A点射入的12.春天，水边上的湿地是很松软的，人在这些湿地上行走时容易下陷，在人下陷时（）A. 人对湿地地面的压力大小等于湿地地面对他的支持力大小B. 人对湿地地面的压力大于湿地地面对他的支持力C. 人对湿地地面的压力小于湿地地面对他的支持力D. 下陷的加速度方向未知，不能确定以上说法哪一个正确13.如图甲所示有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅱ的半径相等，一不计重力的粒子从左边界的M点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角，该粒子以同样的初速度沿半径方向垂直射入磁场Ⅱ，射出磁场时速度方向偏转了2θ角．己知磁场I、Ⅱ的磁感应强度大小分别为B1、B2，则B1与B2的比值为（）A. 2cosθB. sinθC. cosθD. tanθ14.回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示．设D形盒半径为R．若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是（）A. 质子在匀强磁场每运动一周被加速一次B. 质子被加速后的最大速度与加速电场的电压大小有关C. 质子被加速后的最大速度不可能超过2πfRD. 不改变B和f，该回旋加速器也能用于加速α粒子二、多选题（共4题；共12分）15.如图所示，M、N为两块带等量异种电荷的平行金属板，两板间电压可取从零到某一最大值之间的各种数值。
2020年高考物理《电磁学综合计算题》专题训练及答案解析
2020年高考物理《电磁学综合计算题》专题训练1.如图所示，一对加有恒定电压的平行金属极板竖直放置，板长、板间距均为d .在右极板的中央有个小孔P ，小孔右边半径为R 的圆形区域内存在方向垂直纸面向里的匀强磁场，区域边界刚好与右极板在小孔P 处相切．一排宽度也为d 的带负电粒子以速度v 0竖直向上同时进入两极板间后，只有一个粒子通过小孔P 进入磁场，其余全部打在右极板上，且最后一个到达极板的粒子刚好打在右极板的上边缘．已知这排粒子中每个粒子的质量均为m 、带电荷量大小均为q ，磁场的磁感应强度大小为2mv 0qR，不计粒子的重力及粒子间的相互作用力．求：(1)板间的电压大小U ；(2)通过小孔P 的粒子离开磁场时到右极板的距离L ； (3)通过小孔P 的粒子在电场和磁场中运动的总时间t 总．【解析】 (1)依题意，从左极板下边缘射入的粒子恰好打在右极板的上边缘 在竖直方向上有t ＝d v 0在水平方向上有a ＝qE m ＝qU md ，d ＝12at 2联立解得U ＝2mv 2q.(2)从小孔P 射入磁场的粒子，在电场中的运动时间t 1＝d2v 0经过小孔P 时，水平分速度v 1＝at 1＝v 0进入磁场时的速度大小v ＝v 20＋v 21＝2v 0，速度方向与右极板的夹角θ＝π4设粒子在磁场中做匀速圆周运动后从Q 点离开磁场，其轨迹如图所示，轨迹圆心在O ′点，则qvB ＝m v 2r ，得r ＝mv qB ＝2mv 0qB＝R 由几何关系可知粒子射出磁场时的速度方向竖直向下，由图知L ＝r ＋r cos θ＝(1＋22)R . (3)从小孔P 飞出的粒子在磁场中偏转的角度α＝3π4，粒子在磁场中运动的时间t 2＝3π42π·2πr v ＝32πR 8v 0通过小孔P 的粒子在电场和磁场中运动的总时间t 总＝t 1＋t 2＝d 2v 0＋32πR8v 0. 【答案】 (1)U ＝2mv 20q (2)(1＋22)R (3)d 2v 0＋32πR8v 02．如下图甲所示，一边长L ＝0.5 m ，质量m ＝0.5 kg 的正方形金属线框，放在光滑绝缘的水平面上，整个装置处在方向竖直向下、磁感应强度B ＝0.8 T 的匀强磁场中．金属线框的一个边与磁场的边界MN 重合，在水平拉力作用下由静止开始向右运动，经过t ＝0.5 s 线框被拉出磁场．测得金属线框中的电流I 随时间变化的图象如图乙所示，在金属线框被拉出磁场的过程中．(1)求通过线框导线截面的电量及该金属框的电阻； (2)写出水平力F 随时间t 变化的表达式；(3)若已知在拉出金属框的过程中水平拉力做功1.10 J ，求此过程中线框产生的焦耳热． 【解析】(1)根据题图乙知，在t ＝0.5 s 时间内通过金属框的平均电流I ＝0.50 A ，于是通过金属框的电量q ＝I t ＝0.25 C.由平均感应电动势E ＝BL 2t ，平均电流I ＝E R ，通过金属框的电量q ＝I t ，得q ＝BL 2R ，于是金属框的电阻R ＝BL 2q＝0.80 Ω.(2)由题图乙知金属框中感应电流线性增大，说明金属框运动速度线性增加，即金属框被匀加速拉出磁场．又知金属框在t ＝0.5 s 时间内运动距离L ＝0.5 m ，由L ＝12at 2得加速度a ＝2L t2＝4 m/s 2.由图乙知金属框中感应电流随时间变化规律为I ＝kt ，其中比例系数k ＝2.0 A/s.于是安培力F A 随时间t 变化规律为F A ＝BIL ＝kBLt由牛顿运动定律得F －F A ＝ma ，所以水平拉力F ＝F A ＋ma ＝ma ＋kBLt代入数据得水平拉力随时间变化规律为F ＝2＋0.8t (单位为“N”)(3)根据运动情况知金属框离开磁场时的速度v ＝2aL ＝2 m/s.由能量守恒知，此过程中金属框产生的焦耳热Q ＝W F －12mv 2＝0.1 J.【答案】(1)0.25 C 0.80 Ω (2)F ＝2＋0.8t (单位为“N”) (3)0.1 J3.如图所示，A 、B 间存在与竖直方向成45°角斜向上的匀强电场E 1，B 、C 间存在竖直向上的匀强电场E 2，A 、B 的间距为1.25 m ，B 、C 的间距为3 m ，C 为荧光屏．一质量m ＝1.0×10－3kg ，电荷量q ＝＋1.0×10－2C 的带电粒子由a 点静止释放，恰好沿水平方向经过b 点到达荧光屏上的O 点．若在B 、C 间再加方向垂直于纸面向外且大小B ＝0.1 T 的匀强磁场，粒子经b 点偏转到达荧光屏的O ′点(图中未画出)．g 取10 m/s 2.求：(1)E 1的大小；(2)加上磁场后，粒子由b 点到O ′点电势能的变化量及偏转角度．【解析】(1)粒子在A 、B 间做匀加速直线运动，竖直方向受力平衡，则有qE 1cos 45°－mg ＝0 ①解得E 1＝ 2 N/C ＝1.4 N/C(2)粒子从a 到b 的过程中，由动能定理得：qE 1d AB sin 45°＝12mv 2b②解得v b ＝5 m/s加磁场前粒子在B 、C 间做匀速直线运动，则有：qE 2＝mg ③加磁场后粒子在B 、C 间做匀速圆周运动，如图所示：由牛顿第二定律得：qv b B ＝m v 2bR④解得：R ＝5 m由几何关系得：R 2＝d 2BC ＋(R －y )2⑤解得：y ＝1.0 m粒子在B 、C 间运动时电场力做的功为：W ＝－qE 2y ＝－mgy ＝－1.0×10－2 J⑥由功能关系知，粒子的电势能增加了1.0×10－2J 设偏转角度为θ，则sin θ＝d BCR＝0.6 ⑦解得：θ＝37°【答案】 (1)1.4 N/C (2)1.0×10－2J 37°4．控制带电粒子的运动在现代科学实验、生产生活、仪器电器等方面有广泛的应用．现有这样一个简化模型：如图所示，y 轴左、右两边均存在方向垂直纸面向里的匀强磁场，右边磁场的磁感应强度始终为左边的2倍．在坐标原点O 处，一个电荷量为＋q 、质量为m 的粒子a ，在t ＝0时以大小为v 0的初速度沿x 轴正方向射出，另一与a 相同的粒子b 某时刻也从原点O 以大小为v 0的初速度沿x 轴负方向射出．不计粒子重力及粒子间的相互作用，粒子相遇时互不影响．(1)若a 粒子能经过坐标为(32l ，12l )的P 点，求y 轴右边磁场的磁感应强度B 1； (2)为使粒子a 、b 能在y 轴上Q (0，－l 0)点相遇，求y 轴右边磁场的磁感应强度的最小值B 2；(3)若y 轴右边磁场的磁感应强度为B 0，求粒子a 、b 在运动过程中可能相遇的坐标值． 【解析】(1)设a 粒子在y 轴右侧运动的半径为R 1，由几何关系有(R 1－12l )2＋(32l )2＝R 21甲由于B 1qv 0＝m v 20R 1解得B 1＝mv 0ql(2)B 2最小，说明Q 点是a 、b 粒子在y 轴上第一次相遇的点，由图乙可知，a 、b 粒子同时从O 点出发，且粒子在y 轴右侧运动的圆周运动半径乙R 2＝l 02又B 2qv 0＝m v 20R 2解得B 2＝2mv 0ql 0(3)由图丙可见，只有在两轨迹相交或相切的那些点， 才有相遇的可能性，所以有y 轴上的相切点和 y 轴左侧的相交点．经分析可知，只要a 、b 粒子从O 点出发的时间差满足一定的条件，这些相交或相切的点均能相遇．丙粒子在y 轴右侧的运动半径r 1＝mv 0B 0q 粒子在y 轴左侧的运动半径r 2＝2mv 0B 0q①y 轴上的相切点坐标为 [0，－2kmv 0B 0q](k ＝1,2,3，…)②y 轴左侧的相交点相遇 由丙图可知，OA ＝AC ＝OC ＝r 2 可得x A ＝－r 2sin 60°＝－3mv 0B 0qy A ＝－r 2cos 60°＝－mv 0B 0qy 轴左侧的相遇点的坐标[－3mv 0B 0q，－(2n －1)mv 0B 0q](n ＝1,2,3，…)【答案】(1)mv 0ql (2)2mv 0ql 0(3)[0，－2kmv 0B 0q](k ＝1,2,3…)和[－3mv 0B 0q，－(2n －1)mv 0B 0q](n ＝1,2,3，…)5.某课外探究小组的同学们利用学校实验室内的绝缘材料自制了一条细导轨OABCDP(如图所示)，其中OAB 段和DP 段为粗糙的水平导轨，B 点和D 点在同一水平面上但不重合，P端离沙地的高度h ＝0.8 m ；BCD 段为圆环形导轨，半径R ＝0.5 m ，其中BC 段光滑、CD 段很粗糙．将一个中心有孔的钢球(孔径略大于细导轨直径)套在导轨端点O 处，钢球的带电荷量q ＝＋3.7×10－4C ，质量m ＝0.2 kg .某次实验中，在导轨OA 段加上水平向右的、场强E ＝1×104V /m 的匀强电场时，钢球即开始沿导轨运动，经过C 点时速度为3 m /s ，最终恰好停在P 点．已知AB 段长L 1＝1.0 m ，DP 段长L 2＝1.0 m ，钢球与水平导轨间的动摩擦因数均为μ＝0.2.(1)求钢球经过C 点时对导轨的弹力； (2)求OA 段导轨的长度d ；(3)为了让钢球从导轨右端抛出，并且落在沙地上的位置最远，需在P 端截去多长的一段水平导轨？钢球落在沙地上的最远位置与D 点的水平距离多大？【解析】(1)在C 点，设导轨对钢球的弹力方向为竖直向下， 则F N ＋mg ＝m v 2CR代入数据解得F N ＝1.6 N由牛顿第三定律知，钢球对导轨的弹力也为1.6 N ，方向竖直向上 (2)O→C 过程，qEd －μmg(d＋L 1)－mg·2R＝12mv 2C代入数据可解得d ＝1 m(3)设导轨右端截去长度为x ，滑块离开导轨平抛时的初速度为v 0，落在沙地上的位置与D 点的水平距离为s ，则v 20＝2μgx，h ＝12gt 2，s ＝(L 2－x)＋v 0t由以上各式代入数据可得s ＝1－x ＋0.8x当x ＝0.4，即x ＝0.16 m 时，s 有最大值s m ＝1.16 m .【答案】(1)1.6 N ，方向竖直向上 (2)1 m (3)0.16 m 1.16 m6.如图所示，两根足够长且平行的光滑金属导轨所在平面与水平面成α＝53°角，导轨间接一阻值为3 Ω的电阻R ，导轨电阻忽略不计．在两平行虚线间有一与导轨所在平面垂直的匀强磁场，磁场区域的宽度为d ＝0.5 m ．导体棒a 的质量为m 1＝0.1 kg 、电阻为R 1＝6 Ω；导体棒b 的质量为m 2＝0.2 kg 、电阻为R 2＝3 Ω，它们分别垂直导轨放置并始终与导轨接触良好．现从图中的M 、N 处同时将a 、b 由静止释放，运动过程中它们都能匀速穿过磁场区域，且当a 刚出磁场时b 正好进入磁场．(sin 53°＝0.8，cos 53°＝0.6，g 取10 m/s 2，a 、b 电流间的相互作用不计)，求：(1)在b 穿越磁场的过程中a 、b 两导体棒上产生的热量之比； (2)在a 、b 两导体棒穿过磁场区域的整个过程中，装置上产生的热量； (3)M 、N 两点之间的距离．【解析】(1)由焦耳定律得，Q ＝I 2Rt ，得Q 1Q 2＝I 21R 1t I 22R 2t， 又根据串并联关系得，I 1＝13I 2，解得：Q 1Q 2＝29(2)设整个过程中装置上产生的热量为Q 由Q ＝m 1g sin α·d ＋m 2g sin α·d ，可解得Q ＝1.2 J(3)设a 进入磁场的速度大小为v 1，此时电路中的总电阻R 总1＝(6＋3×33＋3) Ω＝7.5 Ω由m 1g sin α＝B 2L 2v 1R 总1和m 2g sin α＝B 2L 2v 2R 总2，可得 v 1v 2＝m 1R 总1m 2R 总2＝34又由v 2＝v 1＋a d v 1，得v 2＝v 1＋8×0.5v 1由上述两式可得v 21＝12(m/s)2，v 22＝169v 21M 、N 两点之间的距离Δs ＝v 222a －v 212a ＝712m【答案】(1)29 (2)1.2 J (3)712m7.如图所示，两间距为l 的足够长的光滑平行金属导轨固定在绝缘水平面上，整个空间存在竖直向下的磁场，虚线将磁场分成两部分，虚线左、右两侧的磁感应强度大小分别为B 1、B 2，且B 1＝2B 2.两质量均为m 的导体棒甲、乙垂直导轨静止地放在虚线的左侧，导体棒甲、乙的阻值分别为R 1、R 2.现给导体棒甲一水平向右的冲量I ，两导体棒开始运动，整个过程中两导体棒始终与导轨垂直且接触良好，两导轨的电阻可忽略不计．(1)求导体棒甲开始运动时电路中的电流．(2)如果导体棒乙运动到虚线前达到稳定状态，求导体棒乙稳定时的速度大小． (3)导体棒乙越过虚线后，经过一段时间再次达到稳定状态，假设此时导体棒甲刚好运动到虚线．求导体棒乙从越过虚线到再次稳定的过程中，整个电路产生的焦耳热．【解析】(1)设导体棒甲得到冲量I 时的速度为v 0，导体棒甲产生的感应电动势为E ，回路中的电流为i ，则由动量定理得I ＝mv 0由法拉第电磁感应定律得E ＝B 1lv 0 由闭合电路欧姆定律得i ＝ER 1＋R 2， 联立得i ＝B 1lI(R 1＋R 2)m.(2)导体棒甲和导体棒乙在虚线左侧磁场中运动过程中所受安培力大小相等、方向相反，二者组成的系统所受的合力为零，故两导体棒组成的系统动量守恒．导体棒甲和导体棒乙在虚线左侧达到稳定时两导体棒速度相等，导体棒乙速度达到最大，假设最大速度为v m ，此时根据动量守恒定律有mv 0＝2mv m ，解得v m ＝I 2m.(3)导体棒乙刚进入虚线右侧的磁场中时，设导体棒甲产生的感应电动势为E 1，导体棒乙产生的感应电动势为E 2，则由法拉第电磁感应定律得E 1＝B 1lv m 、E 2＝B 2lv m又B 1＝2B 2，所以E 1＝2E 2导体棒乙越过虚线后，回路中立即产生感应电流，在安培力作用下导体棒甲做减速运动，导体棒乙做加速运动，直至两棒产生的感应电动势大小相等时，二者做匀速运动．此时设导体棒甲的速度为v a ，导体棒乙的速度为v b ，这一过程所用的时间为t.此时有B 1lv a ＝B 2lv b解得v b ＝2v a设在t 时间内通过导体棒甲、乙的电流的平均值为I －，以水平向右为正方向．对导体棒甲，根据动量定理有，－B 1I －lt ＝mv a －mv m 对导体棒乙，根据动量定理有，B 2I －lt ＝mv b －mv m 联立解得v a ＝35v m ，v b ＝65v m设导体棒乙越过虚线后，整个电路中产生的焦耳热为Q ，根据能量守恒定律有 Q ＝2×12mv 2m －12mv 2a －12mv 2b联立得Q ＝I 240m.【答案】(1)B 1lI (R 1＋R 2)m (2)I 2m (3)I240m8.如图所示，以O 为圆心、半径为R 的圆形区域内存在垂直圆面向里、磁感应强度为B 的匀强磁场，一粒子源位于圆周上的M 点，可向磁场区域内垂直磁场沿各个方向发射质量为m 、电荷量为－q 的粒子，不计粒子重力，N 为圆周上另一点，半径OM 和ON 间的夹角为θ，且满足tan θ2＝0.5.(1)若某一粒子以速率v 1＝qBRm，沿与MO 成60°角斜向上方射入磁场，求此粒子在磁场中运动的时间；(2)若某一粒子以速率v 2，沿MO 方向射入磁场，恰能从N 点离开磁场，求此粒子的速率v 2；(3)若由M 点射入磁场各个方向的所有粒子速率均为v 2，求磁场中有粒子通过的区域面积．【解析】(1)粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，设轨迹半径为r 1，由牛顿第二定律可得qv 1B ＝mv 21r 1解得：r 1＝mv 1qB＝R 粒子沿与MO 成60°角方向射入磁场，设粒子从区域边界P 射出，其运动轨迹如图甲所示．由图中几何关系可知粒子轨迹所对应的圆心角为α＝150°甲方法1：故粒子在磁场中的运动时间t ＝αr 1v 1＝mαqB ＝5m π6qB方法2：粒子运动周期T ＝2πm Bq粒子在磁场中的运动时间t ＝150°360°T 得t ＝5m π6qB(2)粒子以速率v 2沿MO 方向射入磁场，在磁场中做匀速圆周运动，恰好从N 点离开磁场，其运动轨迹如图乙，设粒子轨迹半径为r 2 ，由图中几何关系可得：r 2＝R tan θ2＝12R乙由牛顿第二定律可得qv 2B ＝mv 22r 2解得粒子的速度v 2＝qBr 2m ＝qBR 2m(3)粒子沿各个方向以v 2进入磁场做匀速圆周运动时的轨迹半径都为r 2，且不变．由图丙可知，粒子在磁场中通过的面积S 等于以O 3为圆心的扇形MO 3O 的面积S 1、以M 为圆心的扇形MOQ 的面积S 2和以O 点为圆心的圆弧MQ 与直线MQ 围成的面积S 3之和．丙S 1＝12π(R 2)2＝πR 28 S 2＝16πR 2S 3＝16πR 2－12×R ×R 2tan 60°＝16πR 2－34R 2 则S ＝1124πR 2－34R 2. 【答案】见解析9.如图所示，间距为L 的平行且足够长的光滑导轨由两部分组成：倾斜部分与水平部分平滑相连，倾角为θ，在倾斜导轨顶端连接一阻值为r 的定值电阻．质量为m 、电阻也为r 的金属杆MN 垂直导轨跨放在导轨上，在倾斜导轨区域加一垂直导轨平面向下、磁感应强度大小为B 的匀强磁场；在水平导轨区域加另一垂直导轨平面向下、磁感应强度大小也为B 的匀强磁场．闭合开关S ，让金属杆MN 从图示位置由静止释放，已知金属杆运动到水平导轨前，已达到最大速度，不计导轨电阻且金属杆始终与导轨接触良好，重力加速度为g .求：(1)金属杆MN 在倾斜导轨上滑行的最大速率v m ；(2)金属杆MN 在倾斜导轨上运动，速度未达到最大速度v m 前，当流经定值电阻的电流从零增大到I 0的过程中，通过定值电阻的电荷量为q ，求这段时间内在定值电阻上产生的焦耳热Q ；(3)金属杆MN 在水平导轨上滑行的最大距离x m .【解析】(1)金属杆MN 在倾斜导轨上滑行的速度最大时，其受到的合力为零，对其受力分析，可得：mg sin θ－BIL ＝0根据欧姆定律可得：I ＝BLv m 2r解得：v m ＝2mgr sin θB 2L2 (2)设在这段时间内，金属杆运动的位移为x ，由电流的定义可得：q ＝I Δt根据法拉第电磁感应定律、欧姆定律得：I ＝B ΔS 2r Δt ＝BLx 2r Δt解得：x ＝2qr BL设电流为I 0时金属杆的速度为v 0，根据法拉第电磁感应定律、欧姆定律，可得：I 0＝BLv 02r此过程中，电路产生的总焦耳热为Q 总，由功能关系可得：mgx sin θ＝Q 总＋12mv 20 定值电阻产生的焦耳热Q ＝12Q 总 解得：Q ＝mgqr sin θBL －mI 20r 2B 2L 2 (3)由牛顿第二定律得：BIL ＝ma由法拉第电磁感应定律、欧姆定律可得：I ＝BLv 2r可得：B 2L 22r v ＝m Δv ΔtB 2L 22rv Δt ＝m Δv ， 即B 2L 22rx m ＝mv m 得：x m ＝4m 2gr 2sin θB 4L 4 【答案】(1)2mgr sin θB 2L 2 (2)mgqr sin θBL －mI 20r 2B 2L 2 (3)4m 2gr 2sin θB 4L 4 10.如图所示，半径为L 1＝2 m 的金属圆环内上、下半圆各有垂直圆环平面的有界匀强磁场，磁感应强度大小均为B 1＝10πT ．长度也为L 1、电阻为R 的金属杆ab ，一端处于圆环中心，另一端恰好搭接在金属环上，绕着a 端沿逆时针方向匀速转动，角速度为ω＝π10rad/s.通过导线将金属杆的a 端和金属环连接到图示的电路中(连接a 端的导线与圆环不接触，图中的定值电阻R 1＝R ，滑片P 位于R 2的正中央，R 2的总阻值为4R )，图中的平行板长度为L 2＝2 m ，宽度为d ＝2 m ．图示位置为计时起点，在平行板左边缘中央处刚好有一带电粒子以初速度v 0＝0.5 m/s 向右运动，并恰好能从平行板的右边缘飞出，之后进入到有界匀强磁场中，其磁感应强度大小为B 2，左边界为图中的虚线位置，右侧及上下范围均足够大．(忽略金属杆与圆环的接触电阻、圆环电阻及导线电阻，忽略电容器的充放电时间，忽略带电粒子在磁场中运动时的电磁辐射的影响，不计平行金属板两端的边缘效应及带电粒子的重力和空气阻力)求：(1)在0～4 s 内，平行板间的电势差U MN ；(2)带电粒子飞出电场时的速度；(3)在上述前提下若粒子离开磁场后不会第二次进入电场，则磁感应强度B 2应满足的条件．【解析】(1)金属杆产生的感应电动势恒为E ＝12B 1L 21ω＝2 V由串并联电路的连接特点知： E ＝I ·4R,U 0＝I ·2R ＝E 2＝1 V, T 1＝2πω＝20 s 由右手定则知：在0～4 s 时间内，金属杆ab 中的电流方向为b →a ，则φa ＞φb ， 则在0～4 s 时间内，φM ＜φN ，U MN ＝－1 V(2)粒子在平行板电容器内做类平抛运动，在0～T 12时间内，水平方向L 2＝v 0·t 1，得t 1＝L 2v 0＝4 s ＜ T 12 竖直方向d 2＝12v y t 1 解得：v y ＝0.5 m/s则粒子飞出电场时的速度大小v ＝v 20＋v 2y ＝22m/s tan θ＝v yv 0＝1，所以该速度与水平方向的夹角 θ＝45° (3)粒子在匀强磁场中做匀速圆周运动，由B 2qv ＝m v 2r， 得r ＝mv B 2q由几何关系及粒子在磁场中运动的对称性可知：2r ＞d 时离开磁场后不会第二次进入电场粒子在平行板中加速得：v y ＝at 1 ,又a ＝Eq m ，E ＝U NM d 解得：qm ＝0.25 C/kg,综合得 B 2＜2mv dq ＝2×42×22T ＝2 T 【答案】(1)－1 V (2)22m/s 与水平方向的夹角 θ＝45° (3)B 2＜ 2 T 11.华裔科学家丁肇中负责的AMS 项目，是通过“太空粒子探测器”探测高能宇宙射线粒子，寻找反物质。
2020高考物理精品习题：磁场(全套含解析)高中物理(20200818125802)
【答案】A5.电饭锅工作时有两种状态：一种是锅内水烧开前的加热状态，另一种是锅内 水烧开后的保温状态，如下图10-1-9是一学生设计的电饭锅电路原理示意图,S 是用感温材料制造的开关•以下讲法中正确的选项是〔 〕A .加热状态时是用 R 1、R 2同时加热的. B. 当开关S 接通时电饭锅为加热状态， S 断开时为保温状态2020高考物理精品习题：磁场（全套含解析 ）高中物理第I 课时 部分电路？电功和电功率 i •关于电阻率，以下讲法中不正确的选项是 〔 〕 A •电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好 B •各种材料的电阻率都与温度有关，金属的电阻率随温度的升高而增大 C .所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零 D •某些合金的电阻率几乎不受温度变化的阻碍，通常用它们制作标准电阻【解析】电阻率表示导体的导电好坏，电阻率越小，导体的导电性能越好. 【答案】 A 2•一个标有” 220V A .接近于807 Q C .明显大于807 Q60W 〃的白炽灯泡，当用多用电表的欧姆挡去测量它的电阻时，其阻值〔 B 接近于0Q D .明显小于807 Q 【解析】 用多用电表的欧姆挡去测量灯泡的电阻时， 应把灯泡从电路中断开， 由于金属的电阻率随温度的升高而增大，现在它的电阻明显小于正常发光时的电阻 【答案】 D 测出的是其不发光时电阻,807 Q 3•如下图10-1-7，一幢居民楼里住着生活水平各不相同的 24户居民，因此整幢居民楼里有各种不同的电 器，例如电炉、电视机、微波炉、电脑等等•停电时，用多用电表测得 A 、B 间的电阻为R ;供电后，各 家电器同时使用，测得 A 、B 间电压为U ，进线电流为I ，那么运算该幢居民楼用电的总功率能够用的公 式是〔 〕c c U 2A . P = I 2R B.P = R C.P = IU D.以上公式都能够 【解析】 因居民楼内各种电器都有，因此不是纯电阻电路, 因此A 、B 、D 不对. 【答案】 CA 居 U 民楼 B A 图 10-1-7 4•如下图10-1-8 ,厚薄平均的矩形金属薄片边长 ab=10 cm , bc=5 cm ,当将A 与B 接入电压为U 的电路中时, 电流强度为1 A ，假设将C 与D 接入电压为U 的电路中，那么电流为 A.4A B.2A 1C. — A 21 D. —A 4 【解析】由电阻定律R = L ，当A 与B 接入电路中时,S ab »亠 R 1= R ，其中 图 10-1-8d 表示金属片的厚度•当 D 接入电路中时, bc R 2= ab d可知R 1= 4,由欧姆定律得 互=4,应选 AR 2I 1图 10-1-9C .要使R 2在保温状态时的功率为加热状态时的1/8 , R 1/R 2 应为 7 : 1当 S 断开，R 1 与 R 2 串联，P'= 2202/〔 R 1 + R 2〕； P > P'A 不正确B 正确.由于电路中总电压 U 不变，D .要使R 2在保温状态时的功率为加热状态时的 1/8, R 1/R 2 应为〔2 . 2 — 1〕：1 应选择功率公式 P =—，可知R 2 2 2202 2202 R 2 R 2 R 1 R 2 R 1 R 28 得兰 —LJ 即D 正确 R 2 1 【答案】BD 6•电子绕核运动可等效为一环形电流，设氢原子中的电子以速度 子的电量，那么其等效电流的电流强度等于 ________________ . 【解析】由电流的定义式I = q/t,那么电子的电流强度的大小应为v 在半径为r 的轨道上运动，用 e 表示电I = e/T,而电子运动的周期 ev T = 2 n /r ，得 I =2 r 【答案】 ev T7 7.—直流电源给蓄电池充电如下图 10-1-10，假设蓄电池内阻 电流表的读数为I ，那么输入蓄电池的电功率为 为 ________ ，电能转化为化学能的功率为 _ 【答案】UI,I 2r,UI-I 2r r ，电压表读数 ，蓄电池的发热功率 &某一直流电动机提升重物的装置，如下图 10-1-11 ,重物的质量 m=50kg ，电源提供给电动机的电压为 U=110V ,不计各种摩擦，当电动机以 v=0.9m/s 的恒定速率向上提升重物时，电路中的电流强度 I=5.0A , g=10m/s 2〕. 求电动机的线圈电阻大小〔取 【解析】电动机的输入功率 P = UI ，电动机的输出功率 P 1=mgv ,电动机发热功率P 2=I 2r 而 P 2=P — P i ,即卩 I 2r= UI — mgv图 10-1-11 代入数据解得电动机的线圈电阻大小为 r=4 Q 【答案】 r=4 Q 9•在图10-1-12中，AB 和A'B'是长度均为L = 2km ，每km 电阻值为p= 1Q 的两根输电线.假设发觉在 距离A 和A'等远的两点C 和C'间发生漏电，相当于在两点间连接了一个电阻•接入电动势 E = 90V 、内 阻不计的电源：当电源接在 A 、A'间时，测得 A'间电压为 U A = 45V.求A 与C 相距 多远？ 【解析】在测量过程中的等效电路如 下图〔甲〕、〔乙〕所示•当电源接 在A 、A'时，能够认为电流仅在 A'C'CA 中流，现在U B = 72V 为漏电 阻R 上的电压.设 AC 和BC 间每根 输电线的电阻为 R AC 和R BC .那么有： 芈 R …①同理，当电源接在 E 2R AC R 图 10-1-12B 、B'间时，那么有:U AER…②2R BC R由①②两式可得:【解析】当S 闭合时， 那么可知S 闭合时为加热状态, R 1 被短路，P = 2202 /R 2；S 断开时为保温状态；即【答案】0.4km1R AC = — R BC4依照电阻定律 R = L %L ,可得A 、C 间相距为:SL AC =2km0.4km10.如下图 10-1-13 是- -种悬球式加速度仪 .它能够用来测定沿水平轨道做匀加速直线运动的列车的加速 度.m 是一个金属球，它系在细金属丝的下端，金属丝的上端悬挂在 O 点，AB 是一根长为L 的电阻丝，其阻值为R.金属丝与电阻丝接触良好， 摩擦不计.电阻丝的中点 C 焊接一根导线.从O 点也引出一根导线，两线 之间接入一个电压表 ①〔金属丝和导线电阻不计〕.图中虚线OC 与AB 相垂直，且 OC=h ，电阻丝AB 接在电压恒为 U 的直流稳压电源上.整个 装置固定在列车中使 AB 沿着车前进的方向.列车静止时金属丝呈竖直 状态•当列车加速或减速前进时，金属线将偏离竖直方向 0,从电压表的 读数变化能够测出加速度的大小 〔1〕当列车向右做匀加速直线运动时，试写出加速度 a 与0角的关系 及加速度a 与电压表读数 U'的对应关系. 图 10-1-13〔2〕那个装置能测得的最大加速度是多少 ？ 【解析】〔1〕小球受力如下图，由牛顿定律得：a=F 合=mgta ^ =gtan 0 . m m设细金属丝与竖直方向夹角为 0时，其与电阻丝交点为 D , CD 间的电压为U ；U R CD CD CD CD L U 那么 CD，故得 a=gtan 0 =g • g. U R AB AB L h hU 〔2〕因CD 间的电压最大值为 U/2，即U max -U/2，因此a max = — g.2h F E【答案】〔1〕a=gtan0.〔 2〕a max = — g2h 第H 课时 电路分析•滑动变阻器1. 如下图10-2-14，在A 、B 两端加一恒定不变的电压 U ，电阻R 1为 60 Q,假设将R 1短路，R 2中的电流增大到原先的 4倍；那么R 2为〔 〕 A . 40 Q B . 20 Q C . 120 Q D . 6 Q 【答案】B 2. 如下图10-2-15 , D 为一插头，可接入电压恒定的照明电路中， a 、b 、c 为三只 R 1R 2A vBU图 10-2-14相同且功率较大的电炉, a 靠近电源，b 、c 离电源较远，而离用户电灯 炉接入电路后对电灯的阻碍，以下讲法中正确的选项是 A •使用电炉a 时对电灯的阻碍最大 L 专门近，输电线有电阻•关于电 图 10-2-15B •使用电炉b 时对电灯的阻碍比使用电炉 a 时大 C. 使用电炉c 时对电灯几乎没有阻碍 D •使用电炉b 或c 时对电灯阻碍几乎一样【解析】输电线有一定电阻， 在输电线上会产生电压缺失. 使用电炉c 或b 时，对输电线中电流阻碍较大, 使线路上的电压缺失较大， 从而对用户电灯产生较大的阻碍， 而使用电炉a 对线路上的电压缺失阻碍甚微, 能够忽略不计. 【答案】BD3•如图10-2-16 〔甲〕所示电路，电源电动势为 E ,内阻不计，滑动变阻器的最大阻值为 R ,负载电阻为 R o .当滑动变阻器的滑动端S 在某位置时，R o 两端电压为E/2,滑动变阻器上消耗的功率为P .假设将R oA . R o 两端的电压将小于 E/2B . R o 两端的电压将等于 E/2C .滑动变阻器上消耗的功率一定小于 PD .滑动变阻器上消耗的功率可能大于P【解析】在甲图中，设变阻器 R 滑动头以上、以下的电阻 分不为R上、R 下，那么R o //R 下=R 上，有R o > R 上；当接成乙图 电路时，由于R o >R 上，那么R o 两端的电压必大于 E/2，故A 、 而滑动变阻器上消耗的功率能够大于 P .应选D .【答案】D4•如下图io-2-17是一电路板的示意图，a 、b 、c 、d 为接线柱，a 、d 与22oV 的交流电源连接, 间、cd 间分不连接一个电阻.现发觉电路中没有电流，为检查电路故障，用一交流电压表分不测得 两点间以及a 、c 两点间的电压均为 22oV ，由此可知〔 A . ab 间电路通， cd 间电路不通 B . ab 间电路不通，bc 间电路通 C . ab 间电路通， bc 间电路不通 D . bc 间电路不通，cd 间电路通【解析】第一应明确两点：〔 1〕电路中无电流即l=o 时，任何电阻两端均无电压；〔 2〕假设电路中仅有一处断路，那么电路中哪里断路，横跨断路处任意两点间的电压均是电源电压.由题可知， bd 间电压为22oV ，讲明断路点必在 bd 之间；ac 间电压为22oV ，讲明断点又必在 ac 间；两者共同区间是 bc ,故bc 断路，其余各段均完好. 【答案】CD5•传感器可将非电学量转化为电学量，起自动操纵作用.如运算机鼠标中有位移传感器，电熨斗、电饭煲中有温度传感器，电视机、录象机、影碟机、空调机中有光电传感器 ……演示位移传感器的工作原理如下图 io-2-17，物体M 在导 轨上平移时，带动滑动变阻器的金属滑杆 P ,通过电压表显示的数据， 来反映物 体位移的大小 X ，假设电压表是理想的， 那么以下讲法中正确的选项是 〔 〕A .物体M 运动时，电源内的电流会产生变化B .物体M 运动时，电压表的示数会发生变化C .物体M 不动时，电路中没有电流D .物体M 不动时，电压表没有示数【解析】滑动变阻器与电流构成闭合回路，因此回路中总是有电流的，这与与电源位置互换，接成图〔乙〕所示电路时，滑动触头 S 的位置不变，那么〔〔甲〕 〔乙〕ab 间、bc b 、d M 运动与否无关，C 错误.图〕E图 io-2-17中的滑动变阻器实际上是一个分压器，电压表测量的是滑动变阻器左边部分的电压，在图中假设杆 P 右移那么示数增大，左移那么示数减小•因表是理想的，因此 P 点的移动对回路中的电流是无阻碍的•综上所 述，只有B 正确. 【答案】 6.如下图 R 1、R 2、 P'1: P'2: 【解析】 P 1: R 1、 =6 : P 2 : R 2、 B 10-2-18的电路中，电阻 R i =1 Q, R 2=2 Q, R B =3 Q,在A 、B 间接电源，S i 、S 2都打开，现在电阻 R B 消耗的功率之比 P 1: P 2: _______ P 3= ;当S 1、S 2都闭合时，电阻 R 1、R 2、R 3消耗的功率之比 P'3= ________. 当S 1、S 2都打开时， P 3= R 1 ： R 2： R 3= 1 R 3相互并联， R 1、R 2、R 3相互串联，那么 :2: 3•当S 1、S 2都闭合时，A P'1: P'2: P'3=1/R 1： 1/R 2: 1/R 3 Si- R 2 RB 3: 2. 【答案】1 : 2 : 3, 6: S 2 图 10-2-18 7•在图 10-2-19 B 间的总电阻为 【解析】用等效替代法，可把除 R 1 与等效电阻R 为并联关系，那么R AB =RR 1〔R+R 1〕=12R 〔 12+R 〕=4，解得R=6Q , 假设 R‘1=6 Q 时，那么 R'AB =RR'1/〔 R+R'1〕=6 ⑹〔6+6〕=3 Q.【答案】3 8.如下图 10-2-20 的电路中，R 1=4 Q, R 2=10 Q, R B =6 Q, R 4=3 Q, a 、b 为接线柱，电路两端所加电压为 24V ，当a 、b 间接入一理想电流表时， - 它的示数应是多少？ 【解析】如图乙所示，从图能够看出，接入理想电流表后， 再与R 2串联；而R 2+ R 34与R 1又是并联关系.电流表测的是 的电流之和. R 34 = R 3R 4/〔 R 3+R 4〕=2 Q R 234=R 34 + R 2=12 Q|2=U/R 234 =2A l 1=U/R 1=6A【答案】6.67A 8个不同的电阻组成，R 1=12 Q,其余电阻值未知， 测得A 、 4 Q,今将R 1换成6 Q 的电阻，A 、B 间总电阻变成 ____________ Q. R 1外的其他电阻等效为一个电阻 R ，在AB 间 所示的 旦_ _a bR 3R 2l 3/|4=R 4/R 3=1/2 ••• l 3=|2/3=2/3A ,••• I A =I 1 + I 3=6.67AR 3与R 4并联, R i 与 R 3 —R 4R 2-------- 0 ——_. R4R U --------------图 10-2-20其总电阻为 电路两端加上恒定电压 U ，移动R 的滑动触片，求电流表的示数变化范畴.【解析】设滑动变阻器滑动触头左边部分的电阻为R x . 电路连接为R 0与R x 并联，再与滑动变阻器右边部分的电阻 R - R x 串联, 9.如下图10-2-21，电路中R 0为定值电阻，R 为滑动变阻器, U -乙 R ,当在U 图 10-2-21那么干路中的电流 R 并 + R — R x R 0R xR R xR o R x因此电流表示数| R 0 R xUR °R x R 0R 0 R x "、0、xR RR 0 R xXUR 。
解析版-2020年高考物理二轮专项训练磁场综合计算题

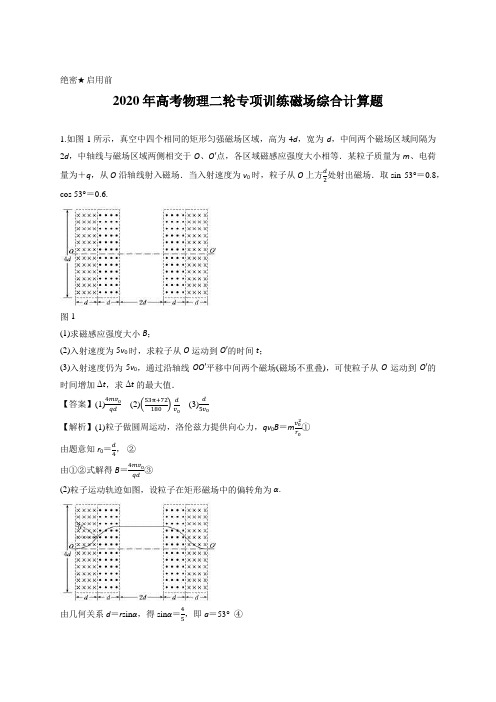

绝密★启用前2020年高考物理二轮专项训练磁场综合计算题1.如图1所示，真空中四个相同的矩形匀强磁场区域，高为4d ，宽为d ，中间两个磁场区域间隔为2d ，中轴线与磁场区域两侧相交于O 、O ′点，各区域磁感应强度大小相等．某粒子质量为m 、电荷量为＋q ，从O 沿轴线射入磁场．当入射速度为v 0时，粒子从O 上方d 2处射出磁场．取sin 53°＝0.8，cos 53°＝0.6.图1(1)求磁感应强度大小B ；(2)入射速度为5v 0时，求粒子从O 运动到O ′的时间t ；(3)入射速度仍为5v 0，通过沿轴线OO ′平移中间两个磁场(磁场不重叠)，可使粒子从O 运动到O ′的时间增加Δt ，求Δt 的最大值．【答案】(1)4mv 0qd (2)(53π+72180)d v 0 (3)d5v 0 【解析】(1)粒子做圆周运动，洛伦兹力提供向心力，qv 0B ＝m v 02r 0① 由题意知r 0＝d 4， ②由①②式解得B ＝4mv 0qd ③(2)粒子运动轨迹如图，设粒子在矩形磁场中的偏转角为α.由几何关系d ＝r sin α，得sin α＝45，即a ＝53° ④在一个矩形磁场中的运动时间t 1＝a 360°2πm qB ， ⑤ 解得t 1＝53πd 720v ⑥粒子做直线运动的时间t 2＝2d v ⑦解得t 2＝2d5v 0⑧ 则t ＝4t 1＋t 2＝(53π+72180)dv 0⑨ (3)设将中间两磁场分别向中央移动距离x .粒子向上的偏移量y ＝2r (1－cos α)＋x tan α⑩由y ≤2d ，解得x ≤34d ⑪则当x m ＝34d 时，Δt 有最大值粒子直线运动路程的最大值s m ＝2xm cosα＋(2d －2x m )＝3d ⑫ 增加路程的最大值Δs m ＝s m －2d ＝d ⑬增加时间的最大值Δt m ＝?s m v ＝d5v 0⑭ 2.如图所示，一长为10 cm 的金属棒ab 用两个完全相同的弹簧水平地悬挂在匀强磁场中，磁场的磁感应强度大小为0.1 T ，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘．金属棒通过开关与一电动势为12 V 的电池相连，电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量均为0.5 cm ；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm ，重力加速度大小取10 m/s 2.判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．【答案】竖直向下 0.01 kg【解析】金属棒通电后，闭合回路电流I＝＝＝6 A导体棒受到的安培力大小为F＝BIL＝0.06 N由左手定则可判断知金属棒受到的安培力方向竖直向下由平衡条件知：开关闭合前：2kx＝mg开关闭合后：2k(x＋Δx)＝mg＋F代入数值解得m＝0.01 kg3.如图所示，空间中存在着水平向右的匀强电场，电场强度大小E＝5N/C，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B＝0.5 T．有一带正电的小球，质量m＝1×10－6kg，电荷量q＝2×10－6C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)，取g＝10 m/s2，求：(1)小球做匀速直线运动的速度v的大小和方向；(2)从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t.【答案】(1)20 m/s方向与电场方向成60°角斜向上(2)3.5 s【解析】(1)小球匀速直线运动时受力如图，其所受的三个力在同一平面内，合力为零，有qvB＝①代入数据解得v＝20 m/s②速度v的方向与电场E的方向之间的夹角满足tanθ＝③代入数据解得tanθ＝θ＝60°④(2)解法一撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，如图所示，设其加速度为a，有a＝⑤设撤去磁场后小球在初速度方向上的分位移为x，有x＝vt⑥设小球在重力与电场力的合力方向上分位移为y，有y＝at2⑦tanθ＝⑧联立④⑤⑥⑦⑧式，代入数据解得t＝2s≈3.5 s⑨解法二撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其初速度为vy＝v sinθ⑤若使小球再次穿过P点所在的电场线，仅需小球的竖直方向上分位移为零，则有vyt－gt2＝0⑥联立⑤⑥式，代入数据解得t＝2s≈3.5 s.4.如图所示，直径分别为D和2D的同心圆处于同一竖直面内，O为圆心，GH为大圆的水平直径．两圆之间的环形区域(Ⅰ区)和小圆内部(Ⅱ区)均存在垂直圆面向里的匀强磁场．间距为d的两平行金属极板间有一匀强电场，上极板开有一小孔．一质量为m、电量为＋q的粒子由小孔下方处静止释放，加速后粒子以竖直向上的速度v射出电场，由H点紧靠大圆内侧射入磁场．不计粒子的重力．(1)求极板间电场强度的大小；(2)若粒子运动轨迹与小圆相切，求Ⅰ区磁感应强度的大小；(3)若Ⅰ区、Ⅱ区磁感应强度的大小分别为、，粒子运动一段时间后再次经过H点，求这段时间粒子运动的路程．【答案】(1)(2)或(3)5.5πD【解析】(1)设极板间电场强度的大小为E，对粒子在电场中的加速运动，由动能定理得qE·＝mv2①解得E＝②(2)设Ⅰ区磁感应强度的大小为B，粒子做圆周运动的半径为R，由牛顿第二定律得qvB＝③如图甲所示，粒子运动轨迹与小圆相切有两种情况．若粒子轨迹与小圆外切，由几何关系得甲R＝④联立③④式得B＝⑤若粒子轨迹与小圆内切，由几何关系得R＝⑥联立③⑥式得B＝⑦(3)设粒子在Ⅰ区和Ⅱ区做圆周运动的半径分别为R1、R2，由题意可知，Ⅰ区和Ⅱ区磁感应强度的大小分别为B1＝、B2＝，由牛顿第二定律得qvB1＝m，qvB2＝m⑧代入数据得R1＝，R2＝⑨设粒子在Ⅰ区和Ⅱ区做圆周运动的周期分别为T1、T2，由运动学公式得T1＝，T2＝⑩据题意分析，粒子两次与大圆相切的时间间隔内，运动轨迹如图乙所示，根据对称可知，Ⅰ区两段圆弧所对圆心角相同，设为θ1，Ⅱ区内圆弧所对圆心角设为θ2，圆弧和大圆的两个切点与圆心O连线间的夹角设为α，由几何关系得乙θ1＝120°⑪θ2＝180°⑫α＝60°⑬粒子重复上述交替运动回到H点，轨迹如图丙所示，设粒子在Ⅰ区和Ⅱ区做圆周运动的时间分别为t1、t2可得丙t1＝×T1，t2＝×T2⑭设粒子运动的路程为s，由运动学公式得s＝v(t1＋t2)⑮联立⑨⑩⑪⑫⑬⑭⑮式得s＝5.5πD5.一圆筒的横截面如图所示，其圆心为O.筒内有垂直于纸面向里的匀强磁场，磁感应强度为B.圆筒下面有相距为d的平行金属板M、N，其中M板带正电荷，N板带等量负电荷．质量为m、电荷量为q的带正电粒子自M板边缘的P处由静止释放，经N板的小孔S以速度v沿半径SO方向射入磁场中．粒子与圆筒发生两次碰撞后仍从S孔射出，设粒子与圆筒碰撞过程中没有动能损失，且电荷量保持不变，在不计重力的情况下，求：(1)M、N间电场强度E的大小；(2)圆筒的半径R；(3)保持M、N间电场强度E不变，仅将M板向上平移d，粒子仍从M板边缘的P处由静止释放，粒子自进入圆筒至从S孔射出期间，与圆筒的碰撞次数n.【答案】(1)(2)(3)3【解析】(1)设两板间的电压为U，由动能定理得qU＝mv2①由匀强电场中电势差与电场强度的关系得U＝Ed②联立上式可得E＝③(2)粒子进入磁场后做匀速圆周运动，运用几何关系作出圆心为O′，圆半径为r.设第一次碰撞点为A，由于粒子与圆筒发生两次碰撞又从S孔射出，因此，SA弧所对的圆心角∠AO′S等于.由几何关系得r＝R tan④粒子运动过程中洛伦兹力提供向心力，由牛顿第二定律，得qvB＝m⑤联立④⑤式得R＝⑥(3)保持M、N间电场强度E不变，M板向上平移d后，设板间电压为U′，则U′＝⑦设粒子进入S孔时的速度为v′，由①式看出综合⑦式可得v′＝v⑧设粒子做圆周运动的半径为r′，则r′＝⑨设粒子从S到第一次与圆筒碰撞期间的轨迹所对圆心角为θ，比较⑥⑨两式得到r′＝R，可见θ＝⑩粒子需经过四个这样的圆弧才能从S孔射出，故n＝3⑪6.如图所示，在空间建立O﹣xyz坐标系，水平向右为x轴正方向，竖直向上为y轴正方向，垂直纸面向外为z轴的正方向（图中未画出）．一个放射源放在x轴上A点（﹣2，0，0），它能持续放出质量为m，带电量为+q，速度大小为v0的粒子，粒子射出方向与x轴夹角可调节，在第二象限区域外加场的作用下，粒子射出后总由y轴上C点（0，3a，0）以垂直于y轴的方向射入第一象限．而在y轴右侧相距为a处有与x轴垂直的足够大光屏PQ，y轴和光屏PQ间同时存在垂直纸面向外、大小为E0的匀强电场以及大小为E=的匀强磁场，不计粒子的重力．（1）若在第二象限整个区域仅存在沿﹣y轴方向的匀强电场，求该电场的场强E；（2）若在第二象限整个区域仅存在垂直纸面的匀强磁场，求磁感应强度B；（3）在上述两种情况下，粒子最终打在光屏上的位置坐标．【答案】（1）；（2）；（3）．【解析】（1）设粒子射出时速度方向与x轴正方向夹角为θ，则有，，所以θ=60°，，所以（2）设粒子在第二象限磁场中做匀速圆周运动的半径为R，则，，得R=3.5a，（3）在第一种情况下，粒子进入第一象限的速度为v1，v1=v0cos60°=在磁场B0中做匀速圆周运动的半径从进入第一象限到打到光屏上的时间为粒子在z轴方向上做初速度为0的匀加速直线运动，在t1时间内沿z轴方向通过的距离，则粒子在光屏上的位置坐标为在第二种情况下，粒子进入第一象限的速度为v2，v2=v0在磁场B0中做匀速圆周运动的半径从进入第一象限到打到光屏上的时间为粒子在z轴方向上做初速度为0的匀加速直线运动，在t2时间内沿z轴方向通过的距离，则粒子在光屏上的位置坐标为7.如图所示，在xoy平面的第II象限内有半径为R的圆分别与x轴、y轴相切于P、Q两点，圆内存在垂直于xoy面向外的匀强磁场。
2020版高考物理练习-专题八磁场
专题八 磁场高考命题规律考点一 磁场对电流的作用 磁场对运动电荷的作用命题角度1磁感应强度的矢量性及安培定则的应用高考真题体验·对方向1.(多选)(2018全国Ⅱ·20)如图,纸面内有两条互相垂直的长直绝缘导线L 1、L 2,L 1中的电流方向向左,L 2中的电流方向向上;L 1的正上方有a 、b 两点,它们相对于L 2对称.整个系统处于匀强外磁场中,外磁场的磁感应强度大小为B 0,方向垂直于纸面向外.已知a 、b 两点的磁感应强度大小分别为13B 0和12B 0,方向也垂直于纸面向外.则( )A.流经L 1的电流在b 点产生的磁感应强度大小为712B 0 B.流经L 1的电流在a 点产生的磁感应强度大小为112B 0 C.流经L 2的电流在b 点产生的磁感应强度大小为112B 0D.流经L2的电流在a点产生的磁感应强度大小为712B0答案AC解析设L1在a、b点产生的磁感应强度分别为B1a、B1b,L2在a、b点产生的磁感应强度分别为B2a、B2b,根据安培定则可知,B1a=B1b,方向均垂直纸面向里;B2a=B2b,B2a方向垂直纸面向里,B2b方向垂直纸面向外;根据题意,对a点有,B1a+B2a-B0=-B03.对b点有,B1b-B2b-B0=-B02,联立以上方程解得B1a=B1b=7B012,B2a=B2b=B012,选项A、C正确.2.(2017全国Ⅲ·18)如图,在磁感应强度大小为B0的匀强磁场中,两长直导线P和Q垂直于纸面固定放置,两者之间的距离为l.在两导线中均通有方向垂直于纸面向里的电流I时,纸面内与两导线距离均为l的a点处的磁感应强度为零.如果让P中的电流反向、其他条件不变,则a点处磁感应强度的大小为()A.0B.√33B0C.2√3B0D.2B0答案C解析设导线P和Q在a点处产生磁场的磁感应强度B1、B2的大小为B,如图甲所示,两磁感应强度的夹角为60°,可知合磁感应强度大小为√3B,方向水平向右,所以匀强磁场的磁感应强度B0=√3B,方向水平向左;P中的电流反向后,导线P和Q在a点处产生磁场的磁感应强度B1'、B2'如图乙所示,各自大小仍为B,夹角为120°,则其合磁感应强度大小仍为B,方向竖直向上,与原匀强磁场B0合成后,总的磁感应强度大小为B总=2√3B0,C正确.分析磁场叠加的思路(1)根据安培定则确定通电导线周围磁场的方向,注意分清“电流方向(因)”和“磁场方向(果)”.(2)磁场中每一点磁感应强度的方向为该点磁感线的切线方向.(3)磁感应强度是矢量,多个通电导体产生的磁场叠加时,合磁场的磁感应强度等于各场源单独存在时在该点磁感应强度的矢量和.典题演练提能·刷高分1.(多选)已知通电长直导线产生的磁场中某点的磁感应强度满足B=k Ir(其中k为比例系数,I为电流强度,r为该点到直导线的距离).现有四根平行的通电长直导线,其横截面积恰好在一个边长为L的正方形的四个顶点上,电流方向如图,其中A、C导线中的电流大小为I1,B、D导线中的电流大小为I2.已知A导线所受的磁场力恰好为零,则下列说法正确的是()A.电流的大小关系为I1=2I2B.四根导线所受的磁场力为零C.正方形中心O处的磁感应强度为零D.若移走A导线,则中心O处的磁场将沿OB方向答案ACD解析导线BCD在导线A处的磁场如图甲所示,根据题意A导线的磁场力为零,则A处的合磁场为零,即√2k I2L =k1√2L,则I1=2I2,故选项A正确;同理将各点的磁场都画出,可以判断B、D导线处的合磁场不为零,故磁场力不为零,故选项B错误;将各导线在O点的磁场画出,如图乙所示,由于A、C导线电流相等而且距离O点距离相等,则B A'=B C',同理B B'=B D',即正方形中心O处的磁感应强度为零,故选项C正确;若移走A导线,则磁场B A'不存在,由于B B'=B D',则此时在O点的磁场只剩下导线C的磁场,而且导线C点磁场方向沿OB方向,即中心O处的磁场将沿OB方向,故选项D正确.甲乙2.如图,同一平面内有两根互相平行的长直导线M 和N ,通有等大反向的电流,该平面内的a 、b 两点关于导线N 对称,且a 点与两导线的距离相等.若a 点的磁感应强度大小为B ,则下列关于b 点磁感应强度B b 的判断正确的是( ) A.B b >2B ,方向垂直该平面向里 B.B b <12B ,方向垂直该平面向外 C.12B<B b <B ,方向垂直该平面向里 D.B<B b <2B ,方向垂直该平面向外 答案B解析根据右手螺旋定则可知两导线在a 点形成磁场方向相同,由于两导线电流大小相等,a 点与两导线的距离也相等,故单根导线在a 点形成磁感应强度大小为B2.由于a 与b 到导线N 的距离相等,导线N 在b 点的磁感应强度大小为B2,方向垂直该平面向外;导线M 在b 点的磁感应强度大小小于B2,且方向垂直该平面向里,故b 点磁感应强度小于B2,方向垂直该平面向外,故B 正确,ACD 错误.故选B .命题角度2安培力及安培力作用下导体的平衡问题高考真题体验·对方向1.(2019全国Ⅰ·17)如图,等边三角形线框LMN由三根相同的导体棒连接而成,固定于匀强磁场中,线框平面与磁感应强度方向垂直,线框顶点M、N与直流电源两端相接.已知导体棒MN受到的安培力大小为F,则线框LMN受到的安培力的大小为()A.2FB.1.5FC.0.5FD.0答案B解析导体棒MN受到的安培力为F=BIL.根据串、并联电路的特点可知,导体棒ML与LN的电阻之和是导体棒MN电阻的2倍,导体棒MN的电流是导体棒ML与LN电流的2倍,导体棒处在同一磁场中,导体棒ML与LN的有效长度与导体棒MN相同,导体棒ML与LN受到安培力的合力为0.5F.根据左手定则,导体棒ML与LN受到安培力的合力方向与导体棒MN受到的安培力方向相同,线框LMN 受到安培力的合力为1.5F,故选B.2.(多选)(2017全国Ⅰ·19)如图,三根相互平行的固定长直导线L1、L2和L3两两等距,均通有电流I,L1中电流方向与L2中的相同,与L3中的相反,下列说法正确的是()A.L1所受磁场作用力的方向与L2、L3所在平面垂直B.L3所受磁场作用力的方向与L1、L2所在平面垂直C.L1、L2和L3单位长度所受的磁场作用力大小之比为1∶1∶√3D.L1、L2和L3单位长度所受的磁场作用力大小之比为√3∶√3∶1答案BC解析利用同向电流相互吸引,异向电流相互排斥,受力分析如下设任意两导线间作用力大小为F,则L1受合力F1=2F cos 60°=F,方向与L2、L3所在平面平行;L2受合力F2=2F cos 60°=F,方向与L1、L3所在平面平行;L3所受合力F3=2F cos 30°=√3F,方向与L1、L2所在平面垂直.故选B、C.3.(2015全国Ⅰ·24)如图,一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中;磁场的磁感应强度大小为0.1 T,方向垂直于纸面向里;弹簧上端固定,下端与金属棒绝缘.金属棒通过开关与一电动势为12 V的电池相连,电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量均为0.5 cm;闭合开关,系统重新平衡后,两弹簧的伸长量与开关断开时相比均改变了0.3 cm.重力加速度大小取10 m/s2.判断开关闭合后金属棒所受安培力的方向,并求出金属棒的质量.答案开关闭合后金属棒所受安培力方向竖直向下金属棒质量为0.01 kg解析依题意,开关闭合后,电流方向从b到a,由左手定则可知,金属棒所受的安培力方向竖直向下.开关断开时,两弹簧各自相对于其原长伸长为Δl1=0.5 cm.由胡克定律和力的平衡条件得2kΔl1=mg①式中,m为金属棒的质量,k是弹簧的劲度系数,g是重力加速度的大小.开关闭合后,金属棒所受安培力的大小为F=IBL②式中,I是回路电流,L是金属棒的长度.两弹簧各自再伸长了Δl2=0.3 cm,由胡克定律和力的平衡条件得2k(Δl1+Δl2)=mg+F③由欧姆定律有E=IR④式中,E是电池的电动势,R是电路总电阻.联立①②③④式,并代入题给数据得m=0.01 kg⑤1.判定通电导体受力及运动趋势的常用方法分割为电流元安培力方向→整段导体所受合力方向→运动方向2.安培力作用下导体平衡问题的分析思路(1)选定研究对象:通电导线或导体棒.(2)变三维为二维:画出平面受力分析图,其中安培力的方向,要用左手定则来判断,注意安培力垂直于电流和磁场方向决定的平面.(3)列方程求解:根据力的平衡条件列方程.典题演练提能·刷高分1.(2019广东广州模拟)如图所示,两平行光滑金属导轨CD、EF间距为L,与电动势为E0的电源相连,质量为m、电阻为R的金属棒ab垂直于导轨放置构成闭合回路,回路平面与水平面成θ角,回路其余电阻不计.为使ab棒静止,需在空间施加的匀强磁场磁感应强度的最小值及其方向分别为()A.mgR,水平向右B.mgRcosθE0L,垂直于回路平面向上C.mgRtanθE0L,竖直向下D.mgRsinθE0L,垂直于回路平面向下答案D解析对金属棒受力分析,受重力、支持力和安培力,如图所示.从图可以看出,当安培力沿斜面向上时,安培力最小,故安培力的最小值为:F A=mg sin θ,故磁感应强度的最小值为B=F AIL =mgsinθIL,根据欧姆定律,有E0=IR,故B=mgRsinθE0L,故只有选项D正确.2.如图所示,两个完全相同、所在平面互相垂直的导体圆环P、Q中间用绝缘细线连接,通过另一绝缘细线悬挂在天花板上,当P、Q中同时通有图示方向的恒定电流时,关于两线圈的转动(从上向下看)以及细线中张力的变化,下列说法正确的是()A.P顺时针转动,Q逆时针转动,转动时P与天花板连接的细线张力不变B.P逆时针转动,Q顺时针转动,转动时两细线张力均不变C.P、Q均不动,P与天花板连接的细线和与Q连接的细线张力均增大D.P不动,Q逆时针转动,转动时P、Q间细线张力不变答案A解析根据安培定则,P产生的磁场的方向垂直于纸面向外,Q产生的磁场水平向右,根据同名磁极相互排斥的特点,P将顺时针转动,Q逆时针转动;转动后P、Q两环的电流的方向相同,所以两个线圈相互吸引,中间细线张力减小.由整体法可知,P与天花板连接的细线张力总等于两环的重力之和,大小不变.故A正确,BCD错误.3.据媒体报道,美国海军最早将于2020年实现电磁轨道炮的实战部署,我国在该领域的研究也走在世界的前列.如图所示为电磁轨道炮原理示意图,图中虚线表示电流方向,下列说法正确的是()A.如果电流方向如图中所示,则该电流在两轨道间产生的磁场方向竖直向下B.电流大小一定时,两导轨距离越近,导轨之间的磁场越强C.如果电流反向,炮弹所受安培力也会反向,炮弹将无法发射出去D.要提高炮弹的发射速度,导轨间距越小越好答案B解析根据安培定则,如果电流方向如图中所示,则该电流在两轨道间产生的磁场方向竖直向上,故A项错误;两平行导轨的电流方向相反,在导轨之间产生的磁场方向相同,根据直线电流的磁场分布可知,电流大小一定时,两导轨距离越近,导轨之间的磁场越强,故B项正确;如果电流反向,导轨之间的磁场方向反向,通过炮弹的电流方向反向,炮弹所受安培力方向不变,故C项错误;电流一定时,导轨间距越小磁场越强,但炮弹的“有效长度”也变小,影响安培力的大小,所以导轨间距并不是越小越好,而是要适当,故D项错误.4.一段导线abcde位于磁感应强度大小为B的匀强磁场中,且与磁场方向(垂直于纸面向里)垂直.线段ab、bc、cd和de的长度均为L,且∠abc=∠cde=120°,流经导线的电流为I,方向如图中箭头所示.导线段abcde所受到磁场的作用力的合力大小为()A.2BILB.3BILC.(√3+2)BILD.4BIL答案B解析因为∠abc=∠cde=120°,根据几何关系可知∠bcd=60°,故b与d之间的直线距离也为L,则导线段abcde有效长度为3L,故所受安培力的大小为F=3BIL,故ACD错误,B正确.5.(2019山东菏泽模拟)如图所示,水平导轨间距为L=0.5 m,导轨电阻忽略不计;导体棒ab的质量m=1 kg,连入导轨间的电阻R0=0.9 Ω,与导轨接触良好;电源电动势E=10 V,内阻r=0.1 Ω,电阻R=4 Ω;外加匀强磁场的磁感应强度B=5 T,方向垂直于ab,与导轨平面的夹角α=53°;ab与导轨间的动摩擦因数为μ=0.5(设最大静摩擦力等于滑动摩擦力),定滑轮摩擦不计,轻绳对ab的拉力为水平方向,重力加速度g取10 m/s2,ab处于静止状态.已知sin 53°=0.8,cos 53°=0.6.求:(1)通过ab的电流大小和方向;(2)ab受到的安培力大小;(3)重物重力G的取值范围.答案(1)2 A电流方向为a到b(2)5 N(3)0.5 N≤G≤7.5 N=2 A解析(1)通过ab的电流大小为I=ER+R0+r方向为a到b.(2)ab受到的安培力为F=BIL=5 N.(3)对ab受力分析如图所示,最大静摩擦力f m=μF N=μ(mg-F cos α)=3.5 N当最大静摩擦力方向向右时F T=F sin α-f m=0.5 N当最大静摩擦力方向向左时F T=F sin α+f m=7.5 N又F T=G所以0.5 N≤G≤7.5 N.命题角度3带电粒子在有界匀强磁场中的圆周运动高考真题体验·对方向1.(2019全国Ⅱ·17)如图,边长为l 的正方形abcd 内存在匀强磁场,磁感应强度大小为B ,方向垂直于纸面(abcd 所在平面)向外.ab 边中点有一电子发射源O ,可向磁场内沿垂直于ab 边的方向发射电子.已知电子的比荷为k ,则从a 、d 两点射出的电子的速度大小分别为( )A.14kBl ,√54kBl B.14kBl ,54kBl C.12kBl ,√54kBl D.12kBl ,54kBl答案B本题考查带电粒子在有界磁场中的运动.当电子从a 点射出时,电子在磁场中运动的半径为r a =14l ,而Bqv a =m v a 2r a ,即v a =Bqra m =14kBl ;当电子从d 点射出时,电子在磁场中运动的半径为r d ,如图,根据几何关系得r d 2=l 2+(r d -l2)2,解得r d =54l ,所以,v d =54kBl ,B 正确,A 、C 、D 错误. 2.(2017全国Ⅱ·18)如图,虚线所示的圆形区域内存在一垂直于纸面的匀强磁场,P 为磁场边界上的一点.大量相同的带电粒子以相同的速率经过P 点,在纸面内沿不同方向射入磁场.若粒子射入速率为v 1,这些粒子在磁场边界的出射点分布在六分之一圆周上;若粒子射入速率为v 2,相应的出射点分布在三分之一圆周上.不计重力及带电粒子之间的相互作用.则v 2∶v 1为( )A.√3∶2B.√2∶1C.√3∶1D.3∶√2答案C最远的出射点和入射点的连线为粒子在磁场中做匀速圆周运动的直径,如图所示.由几何关系可以得到,当速度为v 1入射时,半径R 1=R 2,当速度为v 2入射时,半径R 2=√32R ,再由R=mvqB可得,v 2∶v 1=√3∶1,故选项C 正确.1.处理有界匀强磁场中的临界问题的技巧 (1)粒子进入单边磁场时,进、出磁场具有对称性.(2)带电粒子刚好穿出或刚好不穿出磁场的条件是带电粒子在磁场中运动的轨迹与边界相切.这类题目中往往含有“最大”“最高”“至少”“恰好”等词语,其最终的求解一般涉及极值,但关键是从轨迹入手找准临界状态.①当粒子的入射方向不变而速度大小可变时,由于半径不确定,可从轨迹圆的缩放中发现临界点. ②当粒子的入射速度大小确定而方向不确定时,轨迹圆大小不变,只是位置绕入射点发生了旋转,可从定圆的动态旋转中发现临界点.(3)当速率一定时,粒子运动的弧长越长,圆心角越大,运动时间越长;当速率变化时,圆心角大的,运动时间长.2.带电粒子在圆形匀强磁场区域运动的几个有用结论(1)粒子沿径向射入则沿径向射出.(2)设粒子在磁场中运动轨迹圆半径为R,磁场区域圆半径为r,有以下结论:①当R<r时,保持粒子入射速率不变,改变入射方向,入射点和出射点之间的最大距离为2R.②当R>r时,则入射点和出射点为磁场直径的两个端点时,轨迹对应的速度偏转角最大(所有的弦长中直径最长).③当R=r时,保持粒子的入射速率和入射点不变,改变速度的方向,射出圆形磁场后速度方向相同,或以相同速度(速度大小相等方向相同)从不同点射入圆形磁场的粒子汇聚到磁场边界同一点,这称为磁聚焦现象.典题演练提能·刷高分1.(2019安徽马鞍山模拟)如图所示,abcd为一正方形边界的匀强磁场区域,磁场边界边长为L,磁场方向垂直边界平面向里.三个粒子以相同的速度从a点沿ac方向射入,粒子1从b点射出,粒子2从c点射出,粒子3从cd边垂直于磁场边界射出,不考虑粒子的重力和粒子间的相互作用.根据以上信息,可以确定()A.粒子1带负电,粒子2不带电,粒子3带正电B.粒子1和粒子3的比荷之比为2∶1C.粒子1和粒子3在磁场中运动时间之比为4∶1D.粒子3的射出位置与d点相距L2答案B解析根据左手定则可知,粒子1带正电,粒子2不带电,粒子3带负电,选项A错误;由几何关系知,粒子1在磁场中的轨迹为四分之一圆周,半径r1=L sin 45°=√2L,在磁场中运动时间t1=1T=1×2πr1=√2πL,粒子3在磁场中的轨迹为八分之一圆周,半径r3=Lsin45°=√2L,在磁场中运动时间t3=18T=18×2πr3v=√2πL 4v ,则t1=t3,选项C错误;由r1∶r3=1∶2及r=mvqB可知粒子1和粒子3的比荷之比为2∶1,选项B正确;粒子3的射出位置与d点相距(√2-1)L,选项D错误. 2.(2019山东滕州模拟)如图所示,匀强磁场的边界为直角三角形abc,一束带正电的相同粒子以不同的速度v沿bc方向从b点射入磁场,不计粒子的重力.关于粒子在磁场中的运动情况,下列说法正确的是()A.入射速度越大的粒子,在磁场中的运动时间越长B.入射速度越大的粒子,在磁场中的运动轨迹越长C.从ab边射出的粒子在磁场中的运动时间都相等D.从ac边射出的粒子在磁场中的运动时间都相等答案C解析带电粒子进入磁场中做匀速圆周运动,轨迹半径r=mvqB,速度越大,半径越大,从ac边出射的粒子,速度越大,运动轨迹越短,对应的圆心角θ越小,根据t=θ2πT和T=2πmqB可知,粒子在磁场中的运动时间越短,选项A、B、D错误;从ab边出射的粒子速度的偏向角都相同,而粒子在磁场中做圆周运动的轨迹所对的圆心角等于速度的偏向角,由t=θ2πT可知,粒子在磁场中的运动时间相等,选项C正确.3.(多选)如图所示,在一个等腰直角三角形ACD区域内有垂直纸面向外的匀强磁场,磁感应强度大小为B.一质量为m、电荷量为q的带正电粒子(不计重力),沿纸面从AC边的中点O垂直于AC边射入该匀强磁场区域,若该三角形的两直角边长均为2l,则下列关于粒子运动的说法中正确的是()A.若该粒子的入射速度为v=qBlm,则粒子一定从CD边射出磁场,且距点C的距离为lB.若要使粒子从CD边射出,则粒子从O点入射的最大速度应为v=√2qBlC.若要使粒子从AC边射出,则粒子从O点入射的最大速度应为v=qBl2mD.粒子以不同大小的速度入射时,在磁场中运动的最长时间为πmqB答案ACD解析若粒子的入射速度为v=qBl,根据洛伦兹力提供向心力可知Bqv=m v 2,解得r=l;根据几何关系可知,粒子一定从CD边上距C点为l的位置离开磁场,选项A正确;根据洛伦兹力提供向心力可知,v=Bqrm ,因此半径越大,速度越大.根据几何关系可知,若要使粒子从CD 边射出,粒子轨迹与AD 边相切时半径最大,由几何关系可知,最大半径满足(r m +l )2=r m 2+r m 2,解得r m =(√2+1)l ,则若要使粒子从CD 边射出,该粒子从O 点入射的最大速度应为v=(√2+1)qBlm,选项B 错误;若要使粒子从AC 边射出,则该粒子从O 点入射的最大轨迹半径为12l ,因此最大速度应为v=qBl2m,选项C 正确;粒子从AC 边射出时在磁场中运动的时间最长.粒子运行周期为2πmBq ,根据几何关系可知,粒子在磁场中偏转对应的最大圆心角为180°,故在磁场中运动的最长时间为πmqB ,选项D 正确.4.如图所示,在水平面内存在一半径为2R 和半径为R 的两个同心圆,半径为R 的小圆和半径为2R 的大圆之间形成一环形区域.小圆和环形区域内分别存在垂直于水平面、方向相反的匀强磁场.小圆内匀强磁场的磁感应强度大小为B.位于圆心处的粒子源S 沿水平面向各个方向发射速率为qBRm的正粒子,粒子的电荷量为q 、质量为m ,为了将所有粒子束缚在半径为2R 的圆形内,环形区域磁感应强度大小至少为( )A.BB.45BC.53BD.43B答案C解析粒子在小圆内做圆周运动的半径为r=mvBq =R ,由轨迹图可知,粒子从A 点与OA 成30°角的方向射入环形区域,粒子恰好不射出磁场时,轨迹圆与大圆相切,设半径为r ,由几何知识可知∠OAO 2=120°.由余弦定理可知,(2R-r )2=r 2+R 2-2Rr cos 120°,解得r=35R ,由qvB'=m v 2r ,则B'=mv qr =5mv3qR =53B ,故选C .5.如图所示,在某电子设备中有垂直纸面向里的匀强磁场,磁感应强度大小为B.AC、AD两块挡板垂直纸面放置,夹角为90°.一束电荷量为+q、质量为m的相同粒子,从AD板上距A点为L的小孔P处以不同速率垂直于磁场方向射入,速度方向与AD板的夹角为60°,不计粒子的重力和粒子间的相互作用.求:(1)直接打在AD板上Q点的粒子,其从P点运动到Q点的时间是多少?(2)直接垂直打在AC板上的粒子,其运动速率是多大?答案(1)2πm3qB (2)2√3qBL3m解析(1)根据已知条件画出粒子的运动轨迹,如图中Ⅰ轨迹所示.粒子打在AD板上的Q点,圆心为O1,由几何关系可知,轨迹对应的圆心角∠PO1Q=120°由洛伦兹力提供向心力,则有qvB=m v2圆周运动的周期公式T=2πRv联立解得T=2πmqB则运动的时间为t=120°360°T=2πm3qB.(2)粒子垂直打到AC板上,运动轨迹如图中Ⅱ轨迹所示.由图可知圆心为O2,∠APO2=30°,设粒子运动的轨迹半径为r,由几何关系得r cos 30°=L 由洛伦兹力提供向心力得qvB=m v2解得v=2√3qBL3m .命题角度4(储备)带电粒子在洛伦兹力作用下运动的多解问题【典题】(多选)如图所示,直线MN 与水平方向成θ=30°角,MN 的右上方区域存在磁感应强度大小为B 、方向水平向外的匀强磁场,MN 的左下方区域存在磁感应强度大小为2B 、方向水平向里的匀强磁场,MN 与两磁场均垂直.一粒子源位于MN 上的a 点,能水平向右发射不同速率、质量为m 、电荷量为q (q>0)的同种粒子(粒子重力不计),所有粒子均能通过MN 上的b 点.已知ab=L ,MN 两侧磁场区域均足够大,则粒子的速率可能是( )A.qBL8mB.qBL6mC.qBL2mD.qBLm答案BD粒子运动过程只受洛伦兹力作用,故在洛伦兹力作用下做匀速圆周运动,则在右边磁场时有Bvq=mv 2R ,则粒子在右边磁场中做圆周运动的轨道半径R=mvBq;同理在左边磁场中做圆周运动的半径为R'=mv2Bq =R2,作出运动轨迹,如图所示.由几何关系可知,所有圆心角均为60°,则图中所有三角形都为等边三角形,若粒子偏转偶数次到达b 点,则有L=n R+R2=n 3R2(n=2,4,6…),解得R=2L3n (n=2,4,6…),故速度为v=BqRm =2BqL3nm (n=2,4,6…),当n=4时v=BqRm =2BqL3×4m =BqL6m ,故B 正确;若粒子偏转奇数次到达b 点,则有L=nR+(n-1)R2=R2(3n-1)(n=1,3,5…),解得R=2L3n -1(n=1,3,5…),故速度为v=BqRm =2BqL(3n -1)m(n=1,3,5…),当n=1时v=BqR m =2BqL (3×1-1)m =BqLm ,故D 正确.由上分析可知A 、C 错误,故选B 、D .带电粒子在匀强磁场中做匀速圆周运动的多解原因a带正电,b带负电a为磁场向里,b为磁场向外唯一运动具有周期性带电粒子在部分是电场、部分是磁场的空间运动时,运动往往具有往复性,从而形成多解,如图典题演练提能·刷高分1.(2019山东安丘模拟)如图所示,在x轴上方存在垂直于纸面向里的匀强磁场,磁感应强度为B.在xOy 平面内,从原点O处沿与x轴正方向夹角为θ(0<θ<π)的方向,发射一个速率为v的带正电粒子(重力不计).则下列说法正确的是()A.若v一定,θ越大,则粒子在磁场中运动的时间越短B.若v一定,θ越大,则粒子离开磁场的位置距O点越远C.若θ一定,v越大,则粒子在磁场中运动的角速度越大D.若θ一定,v越大,则粒子在磁场中运动的时间越短答案A解析由左手定则可知,带正电的粒子向左偏转,粒子在磁场中运动的周期T=2πmqB,在磁场中运动的时间t=2π-2θ2πT=2(π-θ)mqB.若v一定,θ越大,则粒子在磁场中运动的时间越短,选项A正确;由几何关系知,若v 一定,θ等于90°时,粒子离开磁场的位置距O点最远,选项B错误;粒子在磁场中运动的时间与v无关,由ω=2πT=qBm可知,粒子在磁场中运动的角速度与v无关,选项C、D错误.2.(2019山东东平模拟)如图所示,在x>0,y>0的空间中有恒定的匀强磁场,磁感应强度的方向垂直于xOy平面向里,大小为B.现有一质量为m、电荷量为q的带正电粒子,从x轴上的P点沿着与x轴正方向成30°角的方向射入磁场.不计重力的影响,则下列有关说法中正确的是()。
2020届高考物理二轮：磁场练习及答案
2020届高考物理二轮：磁场练习及答案高考复习：磁场**一、选择题1、两相邻匀强磁场区域的磁感应强度大小不同、方向平行。
一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的( )A.轨道半径减小，角速度增大B.轨道半径减小，角速度减小C.轨道半径增大，角速度增大D.轨道半径增大，角速度减小2、(2019·江西红色七校联考)如图所示，三根通电长直导线P、Q、R互相平行，垂直纸面放置，其间距均为a，电流均为I，方向垂直纸面向里(已知在电流为I的长直导线产生的磁场中，距导线r处的磁感应强度B＝kIr，其中k为常数)。
某时刻有一电子(质量为m、电荷量为e)正好经过原点O，速度大小为v，方向沿y轴正方向，则电子此时所受磁场力为()A．方向垂直纸面向里，大小为2e v kI 3aB．方向指向x轴正方向，大小为2e v kI 3aC．方向垂直纸面向里，大小为e v kI 3aD．方向指向x轴正方向，大小为e v kI 3a3、如图所示，在竖直向下的匀强磁场中有两根竖直放置的平行粗糙导轨CD、EF，导轨上放一金属棒MN．现从t＝0时刻起，给金属棒通以图示方向的电流且电流强度与时间成正比，即I＝kt，其中k为常量，金属棒与导轨始终垂直且接触良好．下列关于金属棒的速度v、加速度a随时间t变化的关系图象，可能正确的是()4、(2019·温州八校联考)阿明有一个磁浮玩具，其原理是利用电磁铁产生磁性，让具有磁性的玩偶稳定地飘浮起来，其构造如图所示。
若图中电源的电压固定，可变电阻为一可以随意改变电阻大小的装置，则下列叙述正确的是()A．电路中的电源必须是交流电源B．电路中的a端点须连接直流电源的负极C．若增加环绕软铁的线圈匝数，可增加玩偶飘浮的最大高度D．若将可变电阻的电阻值调大，可增加玩偶飘浮的最大高度5、如图所示，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P为磁场边界上的一点。
【高考复习】2020版高考物理 全程复习课后练习31 电磁感应定律的综合应用(含答案解析)
2020版高考物理全程复习课后练习31电磁感应定律的综合应用1.图中能产生感应电流的是( )2.水平放置的光滑绝缘杆上挂有两个铜环M和N，通电密绕长螺线管穿过两环，如图所示，螺线管中部区域的管外磁场可以忽略，当滑动变阻器的滑片P向左移动时，两环将( )A．一起向左移动 B．一起向右移动 C．相互靠拢 D．相互分离3.如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过导轨平面，且与竖直方向的夹角为θ.在下列过程中，一定能在导轨与导体棒构成的回路中产生感应电流的是( )A．ab向右运动，同时使θ减小B．使磁感应强度B减小，θ同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ(0°<θ<90°)4.如图所示,电路中A、B是两个完全相同的灯泡,L是一个自感系数很大、电阻可忽略的自感线圈,C是电容很大的电容器。
当S刚闭合及闭合一段时间后,A、B灯泡的发光情况是( )A.S刚闭合时,A亮一下又逐渐熄灭,B逐渐变亮B.S刚闭合时,B亮一下又逐渐变暗,A逐渐变亮C.S闭合一段时间后,A和B一样亮D.S闭合一段时间后,A、B都熄灭5.如图所示的直流电路中，当开关S1、S2都闭合时，三个灯泡L1、L2、L3的亮度关系是L1>L2>L3.电感L的电阻可忽略，D为理想二极管．现断开开关S2，电路达到稳定状态时，再断开开关S1，则断开开关S1的瞬间，下列判断正确的是( )A．L1逐渐变暗，L2、L3均先变亮然后逐渐变暗B．L2立即熄灭，L1、L3均逐渐变暗C．L1、L2、L3均先变亮然后逐渐变暗D．L1逐渐变暗，L2立即熄灭，L3先变亮然后逐渐变暗6.如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( )A．从上往下看，0～1 s内圆环中的感应电流沿顺时针方向B．0～1 s内圆环有扩张的趋势C．3 s末圆环对桌面的压力小于圆环的重力D．1～2 s内和2～3 s内圆环中的感应电流方向相反7.如图所示,将两端刮掉绝缘漆的导线绕在一把锉刀上,一端接上电池(电池另一极与锉刀接触),手执导线的另一端,在锉刀上来回划动,由于锉刀表面凹凸不平,就会产生电火花。
2020届高三物理磁场专题训练(带解析)
2020届高三物理磁场专题训练（共34题）一、单选题（本大题共12小题）1.如图所示，由Oa、Ob、Oc三个铝制薄板互成120°角均匀分开的I、Ⅱ、Ⅲ三个匀强磁场区域，其磁感应强度分别用B1、B2、B3表示。
现有带电粒子自a点垂直Oa板沿逆时针方向射入磁场中，带电粒子完成一周运动，假设带电粒子穿过铝质薄板过程中电荷量不变，在三个磁场区域中的运动时间之比为1：3：5，轨迹恰好是一个以O为圆心的圆，不计粒子重力，则()A. 磁感应强度B1：B2：B3=1：3：5B. 磁感应强度B1：B2：B3=5：3：1C. 其在b、c处穿越铝板所损失的动能之比为25：2D. 其在b、c处穿越铝板所损失的动能之比为27：52.如图所示，边界OM与ON之间分布有垂直纸面向里的匀强磁场，边界ON上有一粒子源S。
某一时刻，从离子源S沿平行于纸面，向各个方向发射出大量带正电的同种粒子(不计粒子的重力及粒子间的相互作用)，所有粒子的初速度大小相等，经过一段时间有大量粒子从边界OM射出磁场。
已知∠MON=30°，从边界OM射出的粒子在磁场中运动的最长时间等于12T(T为粒子在磁场中运动的周期)，则从边界OM射出的粒子在磁场中运动的最短时间为()A. 13T B. 14T C. 16T D. 18T3.如图所示，四根相互平行的固定长直导线L1、L2、L3、L4，其横截面构成一角度为60°的菱形，均通有相等的电流I，菱形中心为O.L1中电流方向与L2中的相同，与L3、L4中的相反，下列说法中正确的是()A. 菱形中心O处的磁感应强度不为零B. 菱形中心O处的磁感应强度方向沿OL1C. L1所受安培力与L3所受安培力大小不相等D. L1所受安培力的方向与L3所受安培力的方向相同4.如图所示，圆形磁场区域内有垂直纸面向外的匀强磁场，三个带电粒子A，B，C先后从P点以相同的速度沿PO方向射入磁场，分别从a，b，c三点射出磁场，三个粒子在磁场中运动的时间分别用t A、t B、t C表示，三个粒子的比荷分别用k A，k B，k C表示，三个粒子在该磁场中运动的周期分别用T A、T B、T C表示，下列说法正确的是()A. 粒子B带正电B. t A<t B<t CC. k A<k B<k CD. T A>T B>T C5.如图所示，三角形ABC内有垂直于三角形平面向外的匀强磁场，AB边长为L，∠CAB=30°，∠B=90°，D是AB边的中点。
2020届高三物理第二轮复习近四年全国高考卷电场和磁场综合练习含答案
电场和磁场综合练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图所示，三点的电势分别为10 V 、17 V 、26 V . 下列说法不正确的是( ) A ．电场强度的大小为2. 5 V/cm B ．坐标原点处的电势为1 VC ．电子在a 点的电势能比在b 点的低7 eVD ．电子从b 点运动到c 点，电场力做功为9 eV2．真空中有一半径为r 0的带电金属球，以球心O 为坐标原点沿某一半径方向为正方向建立x 轴，x 轴上各点的电势φ随x 的分布如图所示，其中x 1、x 2、x 3分别是x 轴上A 、B 、C 三点的位置坐标．根据φ-x 图象，下列说法正确的是 A ．该金属球带负电B ．A 点的电场强度大于C 点的电场强度 C ．B 点的电场强度大小为2332x x φφ--D ．电量为q 的负电荷在B 点的电势能比在C 点的电势能低|q (φ2－φ3)|3．一圆筒处于磁感应强度大小为B 的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN 的两端分别开有小孔，筒绕其中心轴以角速度ω顺时针转动．在该截面内，一带电粒子从小孔M 射入筒内，射入时的运动与MN 成30°角．当筒转过90°时，该粒子恰好从小孔N 飞出圆筒．不计重力．若粒子在筒内未与筒壁发生碰撞，则带电粒子的比荷为（ ）A ．3BωB ．2BωC ．BωD ．2Bω4．现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为( )A ．11B ．12C ．121D ．1445．如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c ，已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动，下列选项正确的是( )A ．m a >m b >m cB ．m b >m a >m cC ．m c >m a >m bD ．m c >m b >m a二、多选题6．如图所示，在点电荷Q 产生的电场中，实线MN 是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹.设电子在A 、B 两点的加速度大小分别为A a 、B a ，电势能分别为PA E 、PB E .下列说法正确的是( )A ．电子一定从A 向B 运动B ．若A a >B a ，则Q 靠近M 端且为正电荷C ．无论Q 为正电荷还是负电荷一定有PA E <PB ED ．B 点电势可能高于A 点电势7．如图所示,空间存在水平向右、电场强度大小为E 的匀强电场,一个质量为m 、电荷量为+q 的小球,从A 点以初速度v 0竖直向上抛出,经过一段时间落回到与A 点等高的位置B 点(图中未画出),重力加速度为g .下列说法正确的是A ．小球运动到最高点时距离A 点的高度为20v gB ．小球运动到最高点时速度大小为qEv mgC ．小球运动过程中最小动能为()222022mq E v mg qE +D ．AB 两点之间的电势差为22022qE v mg三、解答题8．一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy 平面内的截面如图所示：中间是磁场区域，其边界与y 轴垂直，宽度为l ，磁感应强度的大小为B ，方向垂直于xOy 平面；磁场的上、下两侧为电场区域，宽度均为l ´，电场强度的大小均为E ，方向均沿x 轴正方向；M 、N 为条状区域边界上的两点，它们的连线与y 轴平行，一带正电的粒子以某一速度从M 点沿y 轴正方向射入电场，经过一段时间后恰好以从M 点入射的速度从N 点沿y 轴正方向射出，不计重力． （1）定性画出该粒子在电磁场中运动的轨迹； （2）求该粒子从M 点入射时速度的大小；（3）若该粒子进入磁场时的速度方向恰好与x 轴正方向的夹角为6π，求该粒子的比荷及其从M 点运动到N 点的时间．9．如图，在y >0的区域存在方向沿y 轴负方向的匀强电场，场强大小为E ；在y <0的区域存在方向垂直于xOy 平面向外的匀强磁场．一个氕核11H 和一个氘核21H 先后从y 轴上y ＝h 点以相同的动能射出，速度方向沿x 轴正方向．已知11H 进入磁场时，速度方向与x 轴正方向的夹角为45︒，并从坐标原点O 处第一次射出磁场. 氕核11H 的质量为m ，电荷量为q . 氘核21H 的质量为2m ，电荷量为q ，不计重力．求： (1)11H 第一次进入磁场的位置到原点O 的距离； (2)磁场的磁感应强度大小；(3)21H 第一次进入磁场到第一次离开磁场的运动时间．10．如图，空间存在方向垂直于纸面(xOy 平面）向里的磁场．在0x ≥区域，磁感应强度的大小为0B ;<0x 区域，磁感应强度的大小为0B λ（常数>1λ)．一质量为m 、电荷量为q (q >0)的带电粒子以速度0v 从坐标原点O 沿x 轴正向射入磁场，此时开始计时，不计粒子重力，当粒子的速度方向再次沿x 轴正向时，求： (1)粒子运动的时间； (2)粒子与O 点间的距离．参考答案1．C 【解析】 【详解】A ．如图所示，在ac 连线上，确定一b ′点，电势为17V ，将bb ′连线，即为等势线，那么垂直bb ′连线，则为电场线，再依据沿着电场线方向，电势降低，则电场线方向如下图，因为匀强电场，则有：cb U E d =，由比例关系可知：'26178cm 4.5cm 2610b c -=⨯=- 依据几何关系，则有：3.6cm b c bcd bb '⨯==='因此电场强度大小为：2617 2.5V/cm 3.6cb U E d -=== 故A 正确，不符合题意；B ．根据φc -φa =φb -φo ，因a 、b 、c 三点电势分别为：φa =10V 、φb =17V 、φc =26V ，解得原点处的电势为φ0=1 V ．故B 正确，不符合题意；C ．因U ab =φa -φb =10-17=-7V ，电子从a 点到b 点电场力做功为：W =qU ab =-e×（-7V ）=7 eV因电场力做正功，则电势能减小，那么电子在a 点的电势能比在b 点的高7eV ，故C 错误，符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020届 高考物理 磁场的综合应用练习题（含答案）1. 笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。
当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。
如图所示，一块宽为a 、长为c 的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e 的自由电子，通入方向向右的电流时，电子的定向移动速度为υ。
当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U ，以此控制屏幕的熄灭。
则元件的（ ）A. 前表面的电势比后表面的低B. 前、后表面间的电压U 与υ无关C. 前、后表面间的电压U 与c 成正比D. 自由电子受到的洛伦兹力大小为eUa【答案】D2. 如图所示，导电物质为电子的霍尔元件位于两串联线圈之间，线圈中电流为 I ，线圈间产生匀强磁场，磁感应强度大小 B 与 I 成正比，方向垂直于霍尔元件的两侧面，此时通过霍尔元件的电流为 I H ，与其前后表面相连的电压表测出的霍尔电压 U H 满足：，式中 k 为霍尔系数，d 为霍尔元件两侧面间的距离，电阻 R 远大于 R L ，霍尔元件的电阻可以忽略，则 A ．霍尔元件前表面的电势低于后表面 B ．若电源的正负极对调，电压表将反偏 C ． I H 与 I 成正比D ．电压表的示数与 R L 消耗的电功率成正比 【答案】CD3. 现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。
质子在入口处从静止开H H I B U kd =R L霍尔元件磁场始被加速电场加速，经匀强磁场偏转后从出口离开磁场。
若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。
此离子和质子的质量比约为（）A. 11B. 12C. 121D. 144答案：D4.如图是一个回旋加速器示意图，其核心部分是两个D形金属盒，两金属盒置于匀强磁场中，并分别与高频电源相连。
现分别加速氘核(12H)和氦核(24He)，下列说法中正确的是()A．它们的最大速度相同B．它们的最大动能相同C．两次所接高频电源的频率相同D．仅增大高频电源的频率可增大粒子的最大动能【答案】选AC5.在半导体离子注入工艺中，初速度可忽略的磷离子P＋和P3＋，经电压为U的电场加速后，垂直进入磁感应强度大小为B、方向垂直纸面向里、有一定宽度的匀强磁场区域，如图所示。
已知离子P＋在磁场中转过θ＝30°后从磁场右边界射出。
在电场和磁场中运动时，离子P＋和P3＋()A．在电场中的加速度之比为1∶1B．在磁场中运动的半径之比为2∶1C．在磁场中转过的角度之比为1∶2D．离开电场区域时的动能之比为1∶3【答案】选CD和L2为平行线，L1上方和L2下方都是垂直纸面向里6.如图所示，L的磁感应强度相同的匀强磁场，A、B两点都在L2上，带电粒子从A点以初速度v与L2成30°角斜向上射出，经过偏转后正好过B点，经过B点时速度方向也斜向上，不计重力，下列说法中正确的是()A．带电粒子一定带正电B．带电粒子经过B点时的速度一定跟在A点的速度相同C．若带电粒子在A点时的初速度变大(方向不变)，该粒子将不能经过B点D．若只将带电粒子在A点的初速度方向改为与L2成60°角斜向上，它一定不经过B点【答案】选BD第22题图2 第22题图1第22题图37. 压力波测量仪可将待测压力波转换为电压信号，其原理如图1所示。
压力波p （t ）进入弹性盒后，通过与铰链O 相连的“-|”型轻杆L ，驱动杆端头A 处的微型霍尔片在磁场中沿x 轴方向做微小振动，其位移x 与压力p 成正比（x=αp ，α>0）。
霍尔片的放大图如图2所示，它由长×宽×厚=a ×b ×d 、单位体积内自由电子数为n 的N 型半导体制成。
磁场方向垂直于x 轴向上，磁感应强度大小为B =B 0（1-β|x |），β>0。
无压力波输入时，霍尔片静止在x =0处，此时给霍尔片通以沿C 1C 2方向的电流I ，则在侧面上D 1 、D 2两点间产生霍尔电压U 0。
（1）指出D 1 、D 2两点哪点电势高；（2）推导出U 0与I 、B 0之间的关系式（提示：电流I 与自由电子定向移动速率v 之间关系为I=nevbd ，其中e 为电子电荷量）；（3）弹性盒中输入压力波p （t ），霍尔片中通以相同电流，测得霍尔电压U H 随时间t 变化图像如图3。
忽略霍尔片在磁场中运动产生的电动势和阻尼，求压力波的振幅和频率。
（结果用U 0、U 1、t 0、α及β表示）答案：（1）D 1点电势高（2）电子受力平衡：evB 0=eE H 得到 001H IB U E b ne d==（3）霍尔电压0()(1)H U t U p αβ=-， 振幅：11(1)U A U αβ=-频率：012f t = 8. 如图，某一新型发电装置的发电管是横截面为矩形的水平管道，管道的长为L 、宽度为d 、高为h ，上下两面是绝缘板，前后两侧面M 、N 是电阻可忽略的导体板，两导体板与开关S 和定值电阻R 相连。
整个管道置于磁感应强度大小为B ，方向沿z 轴正方向的匀强磁场中。
管道内始终充满电阻率为ρ的导电液体（有大量的正、负离子），且开关闭合前后，液体在管道进、出口两端压强差的作用下，均以恒定速率v 0沿x 轴正向流动，液体所受的摩擦阻力不变。
（1）求开关闭合前，M 、N 两板间的电势差大小U 0； （2）求开关闭合前后，管道两端压强差的变化Δp ； （3）调整矩形管道的宽和高，但保持其它量和矩形管道的横截面S =dh 不变，求电阻R 可获得的最大功率Pm 及相应的宽高比d /h 的值。
【答案】（1）设带电离子所带的电量为q ，当其所受的洛伦兹力与电场力平衡时，U 0保持恒定，有d U qBqv 00=得：00Bdv U =（2）设开关闭合前后，管道两端压强差分别为p 1、p 2，液体所受的摩擦阻力均为f ，开关闭合后管道内液体受到的安培力为F 安，有：p 1hd=f ， p 2hd=f+F 安， F 安=BId 根据欧姆定律，有rR U I +=两导体板间液体的电阻Lhd r ρ= 联立解得：ρ∆d LhR B Ldv p +=2（3）电阻R 获得的功率为：R I P 2=，R hd LR BLv P 20)(ρ+=，当ρLRh d =时，电阻R 获得的最大功率ρ4220B LSv P m =9. 为了降低潜艇噪音，提高其前进速度，可用电磁推进器替代螺旋桨。
潜艇下方有左、右两组推进器，每组由6个相同的、用绝缘材料制成的直线通道推进器构成，其原理示意图如下。
在直线通道内充满电阻率ρ=0.2Ω∙m 的海水，通道中a ×b ×c =0.3m×0.4m×0.3m 的空间内，存在由超导线圈产生的匀强磁场，其磁感应强度B =6.4T 、方向垂直通道侧面向外。
磁场区域上、下方各有a ×b =0.3m×0.4m 的金属板M 、N ，当其与推进器专用直流电源相连后，在两板之间的海水中产生了从N 到M ，大小恒为I =1.0×103A 的电流，设电流只存在于磁场区域。
不计电源内阻及导线电阻，海水密度ρm =1.0×103kg/m 3。
（1）求一个直线通道推进器内磁场对通电海水的作用力大小，并判断其方向； （2）在不改变潜艇结构的前提下，简述潜艇如何转弯？如何“倒车”？（3）当潜艇以恒定速度v 0=30m/s 前进时，海水在出口处相对于推进器的速度v =34m/s ，思考专用直流电源所提供的电功率如何分配，求出相应功率的大小。
答：（1）1.92×103N ，方向向右（2）开启或关闭不同个数的左、右两侧的直线通道推进器，实施转弯。
改变电流方向，或改变磁场方向，可以改变海水所受磁场力的方向，实施“倒车”。
（3）电源提供的电功率中的第一部分为牵引功率，P 1=F 牵v 0=6.9×105W 电源提供的电功率中的第二部分为单位时间内海水的焦耳热功率 推进器内海水的电阻0.5Ω， P 2=12I 2R=6×106W 电源提供的电功率中的第三部分为单位时间内海水动能的增加量 单位时间内通过推进器的水的质量为 m=ρm bcv 水对地=480kg 单位时间内其动能增加为 =4.6×104W 解：（1）将通电海水看成导线，所受磁场力F IBL = 代入数据得：33c 1.010 6.40.3 1.9210F IB N N ==⨯⨯⨯=⨯用左手定则判断磁场对海水作用力方向向右（或与海水出口方向相同）（2）考虑到潜艇下方有左、右2组推进器，可以开启或关闭不同个数的左右两侧的直线通道推进器，实施转弯。
改变电流方向，或者磁场方向，可以改变海水所受磁场力的方向，根据牛顿第三定律，使潜艇“倒车”。
（3）电源提供的电功率中的第一部分：牵引功率10v P F =牵 根据牛顿第三定律：=12F IBL 牵 当030/v m s =时，代入数据得：3510=12 1.921030 6.910P F v W W =⨯⨯⨯=⨯牵 第二部分：海水的焦耳热功率===abcS L R ρρ232112水对地mv P ⋅=对单个直线推进器，根据电阻定律：L R Sρ= 代入数据得：c 0.30.20.50.30.4R ab ρ==⨯Ω=Ω⨯ 由热功率公式，2P I R =代入数据得：25=5.010P I R W =⨯单56212 5.010 6.010P W W =⨯⨯=⨯第三部分：单位时间内海水动能的增加值 设Δt 时间内喷出海水的质量为mtE P k∆∆⨯=123 考虑到海水的初动能为零，221水对地mv E E k k ==∆ tbcv m m ∆ρ水对地=W 1064211212433⨯=⨯=⨯=.bcv t E P m k 水对地ρ∆∆10. 对铀235的进一步研究在核能的开发和利用中具有重要的意义。
如图所示，质量为m 、电荷量为q 的铀235离子，从容器A 下方的小孔S 1不断飘入加速电场，其初速度可视为零，然后经过小孔S 2垂直与磁场方向进入磁感应强度为B 的均强磁场中，做半径为R 的匀速圆周运动，离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流I 。
不考虑离子重力及离子间的相互作用。
（1）求加速电场的电压U ；（2）求出在离子被收集的过程中任意时间t 内收集到离子的质量M ；（3）实际上加速电压的大小在U ±ΔU 范围内微小变化。
