压铸基本工艺参数计算v1.0

压铸工艺参数及计算公式

压铸工艺参数及计算公式计算公式 (单位：1、低速流量Q1=V1*AV1=冲头面积 3.14/4*D*D(D为锤头直径)A1=0.2M/S(低速速度为30CM每秒为预估值)2、低速时间T1=V2/Q1V2流道系统体积由CAD内计算Q1低速流量公式1计算3、高速流量QH=V3进料口截面积*A2进料口速度进料口速度估计值与产品平均壁厚有关进料口速度估计为40M/S 转成4000CM/S进料口面积由CAD内计算4、高速时间TH=V4（产品+渣包的体积）/QH高速流量V4产品+渣包的体积由CAD内计算5、四段设定341 22点到3点加上0.005S时间4点时间为（3点时间+4点时间）的2-3倍Q1低速流量T1低速时间V1锤头面积V2流道系统体积A1低速速度QH高速流量A2进料口速度V4产品+渣包的体积V3进料口截面积A3高速锤头速度TH高速时间Q13078.76T10.39626366QH104580.000.00192675时间流量单位：cm)Q1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159 T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A299600.0024.94000TH体积V4QH0.017317771724.8599600.001234时间00.39630.0223流量3078.763078.7699600.0099600.00低速冲头速度高速冲头速度0.2 6.47M/SQ1V1A1(CM/S)锤头直径MM圆周率3078.76153.9420140 3.14159 T1V2Q10.3962636612203078.76QH进料口面积V3进料口速度A2104580.0024.94200TH体积V4QH0.00192675201.5104580.001234时间00.39630.0069流量3078.763078.76104580.00#########低速冲头速度高速冲头速度0.21631.98M/S。

压铸参数计算

压铸工艺参数的计算从持压终了至开模这段时间，根据铸件厚薄、复杂结构选择。

综合压铸过程的压铸工艺参数压力、速度、温度、时间选项择为：铸件壁厚、结构复杂，压力要大，留模时间要长;铸件壁薄、结构复杂，压射速度要快，模具温度要高;留模时间=产品壁厚X产品壁厚A、填充时间填充时间=0.01x产品壁厚x产品壁厚b、依据模具条件的高速速度高速速度=(产品+溢流重量)/压室截面积X填充时间X铝液密度C.依据机器能力的高速速度模具临界速度=550X√(浇口截面积)²X压射缸截面积XACC压力X10/(压室截面积)³(注：只考虑模具的浇口抵抗，充填抵抗时的实打速度)d.确认浇口速度浇口速度=压室截面积/浇口截面积X高速速度(一般为40-60m/s)例题：产品壁厚：3mm，产品+溢流重量：510g，压室截面积：19.63cm²，浇口截面积：1.04cm²,铝液密度：2.6g/cm³，ACC压力：14MPa，压射缸截面积：(π/4)×112=95cm²。

a.填充时间=0.01×3×3=0.063sb.高速速度=(510/19.63×0.063×2.6)=1.59m/sc.模具临界速度=550X√(1.04)²×95×14×19/(19.63)³=7.58m/sd.浇口速度=(19.63/1.04)X1.59=30.01m/s(3)快慢速度转换行程对于铝、镁合金来说，各个压射阶段的切换点尤为重要，比如低速在什么时候转入高速，高速什么时候转为增压等，直接影响到产品的表面和内部质量。

转换行程=空打行程-(产品+溢流重量/压室截面积X熔液密度)-余料厚度-1cm(一般考虑到行程开关的反应时间，转换行程可以延长1cm)例题：产品+溢流重量：510g，压室截面积：19.63 cm²，空打行程：368mm，余料厚度：23mm，铝液密度：2.6g/cm³转换行程=36.8-(510/19.63X2.6)-2.3-1=235mm二、压力参数(1)铸造压力铸造压力是获得铸件组织致密和轮廓的主要因素，又是压铸区别于其他铸造方法的主要特征.其大小取决于压铸机的结构及功率。

压铸工艺参数表

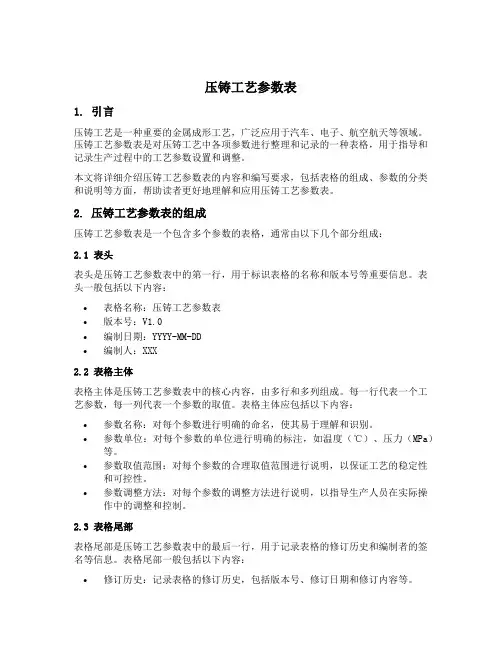

压铸工艺参数表1. 引言压铸工艺是一种重要的金属成形工艺，广泛应用于汽车、电子、航空航天等领域。

压铸工艺参数表是对压铸工艺中各项参数进行整理和记录的一种表格，用于指导和记录生产过程中的工艺参数设置和调整。

本文将详细介绍压铸工艺参数表的内容和编写要求，包括表格的组成、参数的分类和说明等方面，帮助读者更好地理解和应用压铸工艺参数表。

2. 压铸工艺参数表的组成压铸工艺参数表是一个包含多个参数的表格，通常由以下几个部分组成：2.1 表头表头是压铸工艺参数表中的第一行，用于标识表格的名称和版本号等重要信息。

表头一般包括以下内容：•表格名称：压铸工艺参数表•版本号：V1.0•编制日期：YYYY-MM-DD•编制人：XXX2.2 表格主体表格主体是压铸工艺参数表中的核心内容，由多行和多列组成。

每一行代表一个工艺参数，每一列代表一个参数的取值。

表格主体应包括以下内容：•参数名称：对每个参数进行明确的命名，使其易于理解和识别。

•参数单位：对每个参数的单位进行明确的标注，如温度（℃）、压力（MPa）等。

•参数取值范围：对每个参数的合理取值范围进行说明，以保证工艺的稳定性和可控性。

•参数调整方法：对每个参数的调整方法进行说明，以指导生产人员在实际操作中的调整和控制。

2.3 表格尾部表格尾部是压铸工艺参数表中的最后一行，用于记录表格的修订历史和编制者的签名等信息。

表格尾部一般包括以下内容：•修订历史：记录表格的修订历史，包括版本号、修订日期和修订内容等。

•编制者签名：编制者在表格尾部签名确认表格的准确性和完整性。

3. 压铸工艺参数的分类和说明根据压铸工艺的特点和要求，可以将压铸工艺参数分为以下几类，并对每个参数进行详细的说明：3.1 金属材料参数•熔融温度：金属材料熔融的温度，影响铸件的质量和形状。

•熔融温度控制范围：金属材料熔融温度的允许偏差范围。

•注射温度：金属材料注射的温度，影响铸件的充填性和表面质量。

•注射温度控制范围：金属材料注射温度的允许偏差范围。

压铸件铸造工艺参数计算表

34.48
T填增加30%保险系数
确认设备能否支持？
验证T填是否OK？
内浇口截面积= 出入平衡法 S内=S冲*V冲/V内 V冲= 300
=
23 、
内浇口截面积=
限时流量法
S内=Q产品v/(V内*T填充)
V内=
4000
=
取大值
内浇口推荐取大一些，有利于成形&气孔
=
24 、25
内浇口厚=
优先
1.7 1.9 2.1 2.3 2.5 2.7 2.9 3.1 0.9
t cm/s
℃
？？
壁厚的50%； >3mm需要锯切
建议>4000？ 630±20℃
、注
：
这套工艺为普通适用工艺，尤其适用只要求“加工面没有气孔”的铸件和“小铸件”
1、
Al合金件
比压范围
一般件 30～50
受力件 45～80
外观或薄壁件 40～60
耐压件 80～120
耐压件
耐压件
耐压件
铝合
280t
V2快冲头速度≥ 速度
MAX 630t 4.2
400t
≥
140.5
22
、
V内of快 =
内浇口速度 =V冲头*S冲头/S内浇口
= 1873.73
35 3/1产品重量= 231 14 3/1产品体积= 92.4
cm cm cm cm s mm s cm/s
cm/s cm/s
小产品偏下限 >9cm??
溢流体积= 64.52%
37.46% 25.6 29.8 27.9 34.5 2.0 1.8
理论T填充时间= T填 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.14 0.21 =

压铸工艺参数的计算与工艺调整

壓鑄工藝參數的計算與工藝調整甯波久騰車燈電器有限公司張玉玺摘要相信許多壓鑄同仁都熟知壓鑄模具工藝參數的計算與工藝調整，但是在實際進行工藝調整之前，往往不願計算，而是憑經驗，久而久之，便可能會走向誤區。

可能會花大量時間去移動吉制點，也可能會在成型不佳時，一味地提速加壓。

即使解決了成型問題，也往往會忽略模具使用的合理性問題。

針對目前國内壓鑄行業使用非實時監控壓鑄機居多這一現狀，精确計算合理設定壓鑄參數尤爲重要。

關鍵詞壓鑄模具調節吉制點調節壓射速度調節增壓1 引言：在壓鑄過程中，通常的壓射功能爲：慢壓射，一級快壓射，二級快壓射和增壓。

其中一級快壓射主要用于錘頭跟蹤，但也可用于由慢到快的過渡壓射，根據客戶及鑄件的需要，強調使用過渡壓射時，也可做到錘頭跟蹤單獨控制（此爲特供機），增壓與二級快壓射相連，大噸位的壓鑄機增壓起始吉制獨立控制。

2壓射過程分析2.1壓鑄件特點圖1 門鎖支架壓鑄件門鎖支架壓鑄件(材料：ADC12)，如圖1所示結合DCC160壓鑄機。

系統壓力爲140kg/cmsup2;時的空打速度6m/s。

錘頭直徑Φ50，空壓射行程320mm。

平均壁厚:2mm。

鑄件重量150g（内澆口以上）。

澆鑄全重:330g（含澆排系統）。

鑄件投影面積約爲：11X7=77cmsup2;。

澆注總投影面積約爲：77X200%=154cmsup2;。

内澆口截面積爲：27X1.1+18X1.7=60.3mmsup2;。

2.2壓射分析如圖2所示，通常的壓鑄過程由四步組成:第一步以慢壓射封住入料口，以防鋁液溢出。

第二步以一級快壓射讓鋁液充填至内澆口位置。

第三步以二級快壓射讓鋁液充滿型腔。

第四步以增壓将鑄件壓實。

前進限吉制二級快壓射吉制一級快壓射吉制後退限吉制對應控制點對應控制點對應控制點對應控制點圖2 壓鑄過程圖示3吉制點确定① △1點對應入料筒的B點，當采用短入料筒時，△1向△2方向移動，同時△1始終保持對應B點。

② △2點:當料溫低或充填率低亦或薄壁鑄件時，△2接近對應A點，反之接近△3點。

压铸工艺参数的计算调整

压铸工艺参数的计算与工艺调整前提:针对目前国内压铸行业使用非实时监控的压铸机具多这一现状.合理设定压铸参数尤为重要1.吉制点的确定.2.2.压射速度的确定3.增压的确定4实例分析★在压铸过程中，通常的压射功能为：慢压射，一级快压射，二级快压射和增压。

其中一级快压射主要用于锤头跟踪，但也可用于由慢到快的过渡压射，根据客户及铸件的需要，强调使用过渡压射时，也可做到锤头跟踪单独控制（此为特供机），增压与二级快压射相连，大吨位的压铸机增压起始吉制独立控制。

★例：在DCC160压铸机上生产的一个压铸件.浇铸全重:330g （含浇排系统）.铸件重量150g（内浇口以上）.铸件投影面积：11X7=77cm2.浇注总投影面积：77X200%=154cm2.铸件材料：ADC12.本例铸件内浇口实际截面积：2.7X1.1+18X1.7=60.3mm2.平均壁厚：2mm.一. 吉制点确定：①.△1点对应入料筒的B点，当采用短入料筒时△1向42方向移动，同时△］始终保持对应B点.②.△，点：当料温低或充填率低亦或薄壁铸件时，△2接近对应A点,反之接近43点.③.43点:通过计算L H来确定,通常锤头压射到43点时,合金液达到C点,如果需要提前及滞后充填，43相应右移及左移.④.△点:对应模具分型面，（同时不能超过射出行程的极限）4⑤为了确定43点，需要计算L HM=A P*L H* P ------------------------------- ⑴M:铸件重量（内浇口以上,含集渣包）A p：锤头截面积P :合金液体密度将数值代入6：150=兀R2*L H*P=3.14*2.52*L H*2.5求得 L =3.06cm H二.压射过程之速度确定：1.慢压射速度Vs的大小一般以合金液不从入料口溢出为原则。

通常Vs为0.2-0.4m/s之间为宜（可以不做调整）2.一级快压射速度的确定需要考虑锤头跟出及过渡性速度两种情况充填率$ =M总/ A p*LK* P -------------------- ⑵M总:包括浇排系统在内的铸件总重A p:锤头截面积4:空打行程代入数值：$二（3 3 0/0 . 78 5 *52 *32 *2 . 5）*100%=21% （标准 30%-70%）充填高：H=(D/2)*(1.66*$+0.17)H=(50/2)*(1.66*0.21+0.17)=13mm一级快压射速度V L=0.2* {(D-H)*(1-0)/(1+0)}1/2 ------------------------- ⑷V L=0.2* {(50-13)*(1-0.21)/(1+0.21)}1/2=0.98m/s 二级快压射速度的确定及二级手轮的调节方法：V PC tV H：V D0 V p0V g P a充填时间：t=(7/1000)*T2 ----------------- ⑸T:铸件平均壁厚t=(7/1000)*22 =0.028(s)内浇口速度：Vg*t*Ag* P =M -------------------- ⑹M:铸件重量(内浇口之上含集渣包)Vg*0.028*60.3*0.0025=150Vg=35500mm/s=35.5m/s(内浇口最小速度) 锤头实打速度：Qg二Qp(合金液通过任何截面的流量相等)Qg：内浇口处的流量Qp：锤头处的流量(入料筒处流量)Ag*Vg=Ap*Vp ----------------------------⑺60 . 3 *35 . 5=0 . 78 5*502 *V PVp=1.1m/s(此为最小锤头速度)Vp= 1.1m/s.取Vp=1.5m/s (模具所需)模具界限速度：当Pa=140kg/cm2 (系统压力)Vpc=550*(Pa*As*Ag2 /Ap3) 1/2 ------------------------------------ ⑻Vpc=550*{140*0 . 78 5*102 *0 . 62 /(0 . 78 5 *52尸}I/2=3.97 m/s 实打速度：Vp={(V产V)/( V D2+V PC2)} 1/2 --------------------------------- ⑼pc2Vp={(62*3.972)/( 62+3.972)}1/2=3.31 m/s(压铸机所供)3.31远大于1.5 能量过剩.即Pa不需要取140kg/cm2那么当Pa=100 kg/cm2时情况如下：V=3.97*(100/140)1/2=3.35 m/spc此时空打速度 V =6*(100/140)1/2=5 m/sDV J{(52*3.352)/( 52+3.352)}1/2=2.78 m/s通过比较可知：降低系统压力让压铸机与压铸模系统更匹配由上面公式⑼：V P={(V D2*V PC2)/( V D2+V PC2)} 1/2可以导出：丫：{"长2*丫//( V PC2-V P2)} 1/2 ------------------------------- ⑽当 V P =1.5m/s 时可得出二级快压射设定速度：V D={(3.352*1.52)/( 3.352-1.52)}1/2=1.68m/s手轮设置：【(12*12/5)为每1m/s时的格数】(12*12/5)*1.68=49 格即:手轮调节为4圈1格三.增压确定：P 取 100Mpa 时锁模力=A 总*P=154*100=154（T）A P * P = P Z * P Z ------------------------------------------------------- （11）（锤头部）（增压缸处）0 . 78 5 *52*100MPa=0.785*162*PZP =9.76 Mpa （增压缸需设置的压力）ZA P * P = A S * P S ------------------------------------------------------- ⑫（锤头部）（射出缸处）0 . 78 5 *52*100MPa=0.785*102*PSP S =25 MPa （射出缸压力表显示值）通过查看射出缸压力表（大表）读数核实是否为25MPa如数据不符，需要调整增压储能器的压力，另外，原则上增压流量手轮从3圈调起充填时间允许时，可调小增压流量，否则反之触发压力一般为50kg/cm2,充填时间允许时也可调小触发压力，否则反之四.实例分析：1.当 Vj1.5m/s 时通过 Ag * Vg = A P * V P60.3*Vg=0.785*502*1.5Vg = 48.8 m/s （标准为 20-60 m/s）说明内浇口截面积较小，内浇口处的龟裂现象也证实了这一点。

压铸工艺参数公式

压铸工艺参数公式压铸是一种常用的金属加工工艺，通过在高压下将熔化的金属注入到模具中，经冷却后形成所需的零件。

在压铸过程中，各种参数的选择对成品的质量和性能有着重要的影响。

下面将介绍一些常用的压铸工艺参数及其公式。

1. 注射速度（V）注射速度是指金属液体进入模腔的速度，对铸件的充填性和凝固过程有着重要的影响。

注射速度的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

注射速度的公式为：V = Q / A其中，V为注射速度，Q为金属液体的流量，A为模腔的截面积。

2. 注射压力（P）注射压力是指推动金属液体进入模腔所需要的压力，对充填性和铸件的致密度有着重要的影响。

注射压力的选择应保证金属液体能够充填完整，并且不过高导致铸件产生缺陷。

注射压力的公式为：P = F / A其中，P为注射压力，F为推动金属液体所需的力，A为模腔的截面积。

3. 注射温度（T）注射温度是指金属液体的温度，对铸件的凝固过程和性能有着重要的影响。

注射温度的选择应根据金属的熔点和凝固温度范围进行调整，以保证金属液体能够在模腔中充分凝固并形成致密的结构。

4. 注射时间（t）注射时间是指金属液体进入模腔的时间，对铸件的充填性和凝固过程有着重要的影响。

注射时间的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

5. 注射速度曲线注射速度曲线是指注射过程中注射速度随时间的变化规律。

注射速度曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

6. 注射压力曲线注射压力曲线是指注射过程中注射压力随时间的变化规律。

注射压力曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。

以上所述的压铸工艺参数及其公式只是一些常用的参考，实际应用中还需要根据具体情况进行调整和优化。

压铸工艺的优化是一个综合性的问题，需要考虑材料的性质、模具的设计、设备的性能等多个方面因素的综合影响。

压铸件设计的基本参数
