集水坑的一点知识
地下室集水坑的工作原理
地下室集水坑的工作原理
地下室集水坑的工作原理是通过收集地下室内的水分，防止地下室内积水的现象发生，并将水排出到合适的位置。
具体工作原理如下：
1. 收集水分：地下室集水坑一般位于地下室最低点，通过地板下的排水管道将地下室内的水分引导到集水坑中。
集水坑的设计通常采用深而宽的结构，以容纳更多的水。
2. 排水系统：地下室集水坑连接一个排水系统，通常是一个位于地下室外墙或地下室底部的排水管道。
排水管道会与集水坑相连，使水能够流向集水坑。
3. 排水泵：在集水坑中，通常会安装一个排水泵。
当水位达到一定高度时，排水泵会自动启动，将水抽出并送往排水管道或其他排水设备。
排水泵可以将水排到外部排水系统、污水处理设备或排水沟等合适的位置。
4. 检测装置：集水坑也配备有水位检测装置，用于监测水位的高低。
当水位超过设定的高度时，检测装置会触发排水泵的工作。
综上所述，地下室集水坑的工作原理是通过集水和排水系统的配合，将地下室内的水引导到集水坑，并利用排水泵将水排出。
这样可以有效防止地下室内水分积
聚，保持地下室干燥。

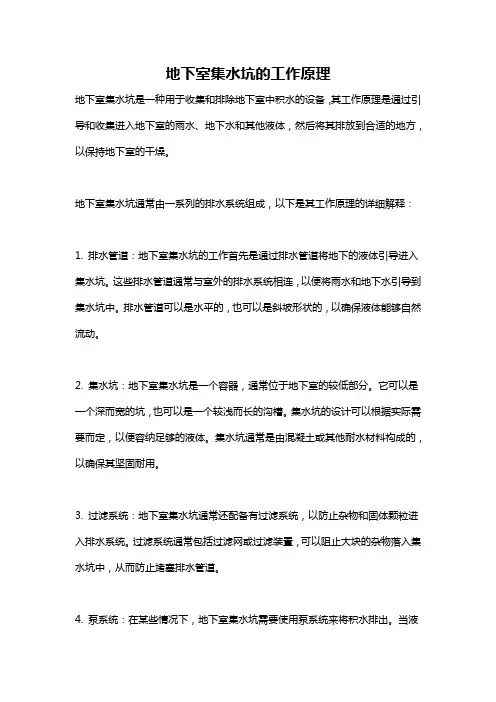

地下室集水坑的工作原理
地下室集水坑的工作原理地下室集水坑是一种用于收集和排除地下室中积水的设备，其工作原理是通过引导和收集进入地下室的雨水、地下水和其他液体，然后将其排放到合适的地方，以保持地下室的干燥。
地下室集水坑通常由一系列的排水系统组成，以下是其工作原理的详细解释：1. 排水管道：地下室集水坑的工作首先是通过排水管道将地下的液体引导进入集水坑。
这些排水管道通常与室外的排水系统相连，以便将雨水和地下水引导到集水坑中。
排水管道可以是水平的，也可以是斜坡形状的，以确保液体能够自然流动。
2. 集水坑：地下室集水坑是一个容器，通常位于地下室的较低部分。
它可以是一个深而宽的坑，也可以是一个较浅而长的沟槽。
集水坑的设计可以根据实际需要而定，以便容纳足够的液体。
集水坑通常是由混凝土或其他耐水材料构成的，以确保其坚固耐用。
3. 过滤系统：地下室集水坑通常还配备有过滤系统，以防止杂物和固体颗粒进入排水系统。
过滤系统通常包括过滤网或过滤装置，可以阻止大块的杂物落入集水坑中，从而防止堵塞排水管道。
4. 泵系统：在某些情况下，地下室集水坑需要使用泵系统来将积水排出。
当液体达到一定水位时，泵会自动启动，并将积水抽出集水坑并排放到预先设计好的区域，通常是户外的排水系统或排水渠。
5. 排水系统：地下室集水坑的最后一部分是排水系统，它将从集水坑中抽出的液体排放到适当的位置。
这个位置可以是室外的下水道，也可以是其他合适的排水系统。
排水系统通常包括管道和渠道，确保液体从集水坑流出并远离地下室。
地下室集水坑的工作原理是通过引导、收集和排放地下室中的积水。
它能够有效地防止地下室被淹水，保持地下室的干燥。
同时，通过合理设计和管理，地下室集水坑还可以提供一定的防水和防潮效果，保护地下室的结构和内部设施不受水的侵害。
总而言之，地下室集水坑通过排水管道引导液体进入集水坑，然后通过过滤系统过滤杂物，并通过泵系统将积水排出，最后通过排水系统将液体排放到合适的位置。
仓库集水坑容积要求标准
仓库集水坑容积要求标准
一、集水坑设置位置
1.集水坑应设置在仓库内靠近易产生渗漏部位的地方，如货物堆放区、仓库
墙体、地面等。
2.集水坑应设置在排水管道的末端，以收集和排放废水。
3.集水坑的设置位置应便于排水管道的连接和维护。
二、集水坑尺寸
1.集水坑的长度应根据仓库实际情况进行设计，一般不宜超过5米。
2.集水坑的宽度应与排水管道的直径相匹配，一般不宜小于600mm。
3.集水坑的高度应根据排水管道的标高和集水坑底部的坡度进行设计，一般
不宜低于300mm。
三、集水坑深度
1.集水坑的深度应满足排水管道连接的要求，一般不宜低于150mm。
2.集水坑的深度还应考虑仓库地面的承载能力，不得超过设计要求。
四、集水坑材质
1.集水坑一般采用混凝土材质，表面应平整、光滑，无裂缝、空洞等缺陷。
2.集水坑的边缘应圆润、无棱角，以防止人员意外碰伤。
3.集水坑的底部应设置排水孔，以利于废水快速排出。
五、集水坑管理
1.仓库管理人员应定期检查集水坑的运行情况，确保其正常运转。
2.定期清理集水坑，防止杂物堵塞排水管道。
3.在冬季，应采取措施防止集水坑结冰，如添加保温材料、用防水布遮盖等。
4.在雨季，应加强巡查，及时发现并处理集水坑溢水等问题。
建筑地下室集水坑排水设置知识分享
建筑地下室集水坑排水设置建筑地下室集水坑排水设置地下车库如何设置集水坑?地下车库如何设置集水坑?一般把握原则：1、每个消防分区都至少设一个。
消防电梯集水坑除外，不能算作。
2、可以利用车库的进出口的集水坑，但不是最佳方案。
进出口的集水坑主要是排除雨水用，你如果平时常有水，就可能不能满足重现期内雨水的排除，除非你的容量超重现期设计。
（一般此时的重现期都取大值--50年，容量满足雨水泵30秒流量。
按新建筑水规范，雨水集水坑容积要满足5min泵流量）3、除在进出口设置外，一般在空调机房外设，其他设备房（泵房，洗衣房）内设4、一般集水坑的尺寸按 1.2*1*1.5深（安装一台泵时，地面清洗排水，有两个及以上排水坑时） 1.8*1.2*1.5深（安装两台泵时），潜水排污泵选10L/S，扬程15米左右即可。
5、按4选择的集水坑要进行容积校核。
消防电梯集水坑有效容积不小于3立方。
污水，雨水废水均不小于5分钟泵的流量，地面消防排水的容积可以按安装泵的尺寸定，其有效容积不一定满足。
建筑地下室集水坑排水设置探讨深圳市建筑设计研究总院第三设计院王华章摘要:分析比较了6种地下室集水坑的设置方式和潜水泵的启动方式。
提出了6种地下室集水坑设计中应注意的问题。
关键词:地下室集水坑潜水泵消防电梯汽车坡道人防随着我国国民经济的持续发展，高层建筑的设计越来越多大多数高层建筑均设有地下室,地下室的排水,大部分靠设置集水坑潜水泵来解决,文章就地下室集水坑的设置和潜水泵的启动方式与同行们进行讨论和交流。
地下室集水坑按用途一般分为:(1)地面冲洗用集水坑(消防时亦可排除消防用水);(2)消防电梯专用排水集水坑;(3)汽车库坡道雨水集水坑;(4)设备用房排水集水坑;(5)地下室卫生设备排水集水坑;(6)人防用集水坑,共6大类。
1 地面冲洗用集水坑(消防时亦可排除消防用水)此类集水坑最常用,地下车库、自行车库均应设置,主要用于收集平时冲洗地面废水和消防时消防排水,过去常规的做法是在地下室每隔一段距离设一集水坑,每个集水坑设置2台潜水泵(一用一备)。

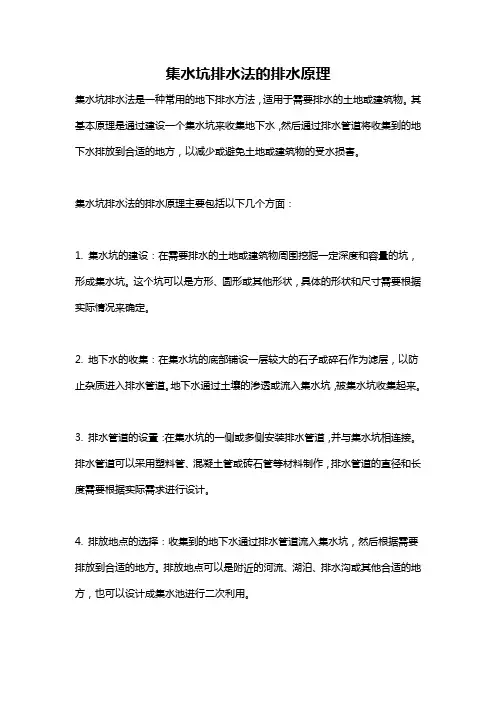

集水坑排水法的排水原理
集水坑排水法的排水原理集水坑排水法是一种常用的地下排水方法，适用于需要排水的土地或建筑物。
其基本原理是通过建设一个集水坑来收集地下水，然后通过排水管道将收集到的地下水排放到合适的地方，以减少或避免土地或建筑物的受水损害。
集水坑排水法的排水原理主要包括以下几个方面：1. 集水坑的建设：在需要排水的土地或建筑物周围挖掘一定深度和容量的坑，形成集水坑。
这个坑可以是方形、圆形或其他形状，具体的形状和尺寸需要根据实际情况来确定。
2. 地下水的收集：在集水坑的底部铺设一层较大的石子或碎石作为滤层，以防止杂质进入排水管道。
地下水通过土壤的渗透或流入集水坑，被集水坑收集起来。
3. 排水管道的设置：在集水坑的一侧或多侧安装排水管道，并与集水坑相连接。
排水管道可以采用塑料管、混凝土管或砖石管等材料制作，排水管道的直径和长度需要根据实际需求进行设计。
4. 排放地点的选择：收集到的地下水通过排水管道流入集水坑，然后根据需要排放到合适的地方。
排放地点可以是附近的河流、湖泊、排水沟或其他合适的地方，也可以设计成集水池进行二次利用。
5. 排水系统的维护：为了确保集水坑排水系统的正常运行，需要进行定期的维护和清理工作。
定期清理集水坑中的杂质、石块和沉积物，确保排水管道畅通无阻。
同时，需要检查排水管道是否存在破损或堵塞等问题，及时修复和清理。
集水坑排水法的排水原理是利用集水坑的设置和排水管道的连接，将地下水收集起来并排放到合适的地方。
通过集水坑的建设和排水管道的设置，可以有效地减少或避免土地或建筑物的受水损害，保证土地和建筑物的稳定和安全。
同时，集水坑排水法具有施工简单、成本低廉、效果明显等优点，在工程和农田排水中得到广泛应用。
集水坑
集水坑
建筑工程在基坑开挖时，如果地下水位比较高，且基底标高在地下水位之下时需要设置排水方式。
集水坑就是比较简便的一种方式，适用于基底埋深<5m时。
集水坑示意图
集水坑排水法，又称明排水法，是在基坑开挖过程中,在坑底设置集水坑,并沿坑底周围或中央开挖排水沟,使水流入集水坑,然后用排污泵（潜污泵）抽走。
抽出的水应引致远离基坑的地方，以免倒流回基坑内。
雨季施工时，应在基坑周围或地面水的上游，开挖截水沟或修筑土堤，以防地面水流入基坑内。
该方法宜用于粗粒土层,也用于渗水量小的粘土层。
设置积水坑的条件是：当有排水需要且排水设施低于室外排水管网时，比如在地下室或地下车库，需要通过设置一定容积的积水坑来暂时汇集需要排出的污废水或杂用水，当积累到一定水位时，（自动或手动）启动设在坑内的排水泵，将水提升到室外排水管网的高度，再通过室外管网排出。
设置积水坑的条件是：当有排水需要且排水设施低于室外排水管网时，比如在地下室或地下车库，需要通过设置一定容积的积水坑来暂时汇集需要排出的污废水或杂用水，当积累到一定水位时，（自动或手动）启动设在坑内的排水泵，将水提升到室外排水管网的高度，再通过室外管网排出。
当然，这种排水需要分为很多情况：
有的是生活用水，比如在地下室有人居住或使用的卫生间
有的是因地下室设置水泵房、设备机房需要日常排水
有的是日常管理的杂用水，比如在地下车库设置冲洗龙头，清扫、冲洗后的地面积水需要排掉
有的是防止各类水暖管、消防管道发生意外泄漏时的备用措施
有的是防止地下室渗水或室外地面积水（比如雨水）倒灌
有的是日常使用的，有的是备用的，但作用都是一样，防止排水淤积，保证地下空间的正常使用。
集水坑的标高计算公式
集水坑的标高计算公式在工程建设中，集水坑是一个非常重要的设施，它能够有效地收集雨水并将其排放到合适的地方。
在设计和建造集水坑时，其中一个重要的参数就是集水坑的标高。
标高是指某一点相对于一个已知的基准面的高度，对于集水坑来说，它的标高将决定着其排水效果和排水方向。
因此，正确地计算集水坑的标高是非常重要的。
在本文中，我们将介绍集水坑的标高计算公式，以及一些相关的知识和注意事项。
集水坑的标高计算公式。
集水坑的标高通常是根据周围地形和排水要求来确定的。
在计算集水坑的标高时，我们需要考虑以下几个因素：1. 周围地形的高程。
2. 预期的排水方向。
3. 雨水的流量和速度。
根据这些因素，我们可以使用以下的标高计算公式来确定集水坑的标高：H = H0 + Ht + Hr。
其中，H是集水坑的标高，H0是基准面的高程，Ht是集水坑的底部高程，Hr 是集水坑的排水口高程。
基准面的高程是一个已知的数值，通常是由工程测量确定的。
集水坑的底部高程是根据周围地形和排水要求来确定的，它决定了集水坑的最低点。
排水口高程是根据预期的排水方向和雨水的流量来确定的，它决定了集水坑的排水方向和排水效果。
需要注意的是，集水坑的标高计算公式只是一个基本的公式，实际的计算可能会涉及到更多的因素和复杂的情况。
在实际的工程中，我们需要根据具体的情况来确定集水坑的标高，并且可能需要进行更为复杂的计算和分析。
相关知识和注意事项。
在计算集水坑的标高时，我们还需要考虑一些相关的知识和注意事项。
下面是一些需要注意的地方：1. 地形和排水要求，集水坑的标高需要根据周围地形和排水要求来确定。
不同的地形和排水要求会对集水坑的标高产生不同的影响，因此需要根据具体情况来确定标高。
2. 预期的排水方向，集水坑的标高还需要考虑预期的排水方向。
根据预期的排水方向来确定排水口的高程，以确保集水坑能够有效地排水。
3. 雨水的流量和速度，在确定集水坑的标高时，还需要考虑雨水的流量和速度。
集水坑
1、名称：根据图纸输入构件的名称，该名称在当前楼层的当前构件类型下是唯一的。
2、长度（X向）（mm）：集水坑的长度，单位mm。
3、宽度（Y向）（mm）：集水坑的宽度，单位mm。
4、坑底出边距离（mm）：集水坑底部出边的长度，单位mm。
5、坑底板厚度（mm）：集水坑底板的厚度，单位mm。
6、坑板顶标高（m）：集水坑底板的顶标高，可以通过下拉框选择，也可以输入具体数值。
7、坡度输入方式：软件提供两种输入方式：放坡底宽和放坡角度，根据图纸选择输入即可。
8、放坡角度：集水坑底部侧面与水平面的夹角。
9、放坡底宽：集水坑底部侧面的水平投影长度。
10、X向钢筋：横向指从左向右的方向，输入格式：级别+直径+间距，例如：B12@200，或者B12@200/B10@200，斜杠前面代表底筋，斜杠后面代表面筋。
11、Y向钢筋：纵向指从下向上的方向，输入格式：级别+直径+间距，例如：B12@200，或者B12@200/B10@200，斜杠前面代表底筋，斜杠后面代表面筋。
12、坑壁水平筋：集水坑侧壁水平钢筋，输入格式：级别+直径+间距，例如：B12@200，或者B12@200/B10@200，斜杠前面代表Y向钢筋，斜杠后面代表X向钢筋。
13、斜面钢筋：基数坑底部斜面的钢筋，输入格式为：级别+直径+间距，例如：B12@200，或者B12@200/B10@200，斜杠前面代表Y向钢筋，斜杠后面代表X向钢筋。
14、备注：该属性值仅仅是个标识，对计算不会起任何作用。
1、其它钢筋：除了当前构件中已经输入的钢筋以外，还有需要计算的钢筋，则可以通过其他钢筋来输入。
具体的输入方法参见“其他钢筋输入方法”2、取板带同向钢筋：设置集水坑的钢筋信息是否和板带钢筋信息一致，选择是，则集水坑属性中输入的钢筋信息不起任何作用，计算的时候集水坑钢筋取板带钢筋信息。
3、汇总信息：默认为构件的类别名称。
报表预览时部分报表可以以该信息进行钢筋的分类汇总。
4、保护层厚度（mm）：软件自动读取楼层管理中的保护层厚度，如果当前构件需要特殊处理，则可以根据实际情况进行输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层民用建筑地下室集水坑设置的几点体会
高层民用建筑给排水设计中，地下室集水坑的排水是一
个容易忽略的问题，下面就设计集水坑排水的点滴体会谈一
谈自己的一些想法。
1集水坑的位置
(1)在高层民用建筑中，水泵房一般设在地下室里，各种消
防泵、生活泵、稳压泵都涉及到滴漏水的问题，在给排水设计中，都会在泵房地面上砌一条地沟，用以收集水泵房地面的滴漏水。
地沟的末端设一集水坑，内设潜污泵将污水排出室外。
..
(2)许多地下室很重要的一个功能就是停车。
大暴雨的
时候，有可能室外会有积水漫进地下室，同时也有可能飘雨时
将少量雨水飘进坡道顺坡道流进地下室。
这就需要在坡道的
末端，也就是地下室的人口处设一地沟，收集顺坡道流下的雨水。
地沟的一端设一集水坑，内设潜水泵将雨水排至室外。
..
(3)高层民用建筑设计防火规范3.3.111条规定消防电梯
间前室门口宜设挡水设施。
消防电梯的井底应设排水设施，
排水井容量不应小于2.000衬，排水泵的排水量不应小于IOU
s。
高规的规定是为了保证在发生火灾的情况下，消防电梯能
正常运行，也就是说不能被污水泡着，出现电线短路或其它不
良状况。
..
(4)当地下室发生火灾时，消防水量一般大于IOUs,(按
每支水枪5Us，两支水枪同时使用考虑)，但排水量可不大于
消防给水量。
例如在设有自动喷水灭火系统的地下室中，可
加上10个喷头的流量来计算，根据《高规》解释稿统计，10个
喷头的火灾控制率可达到70%，再加上火灾时地面集水到潜
污泵自动开启也需要一定的时间。
因此没有必要让排水量等
于消防给水量。
所以消防排水不能只从消防电梯下的集水坑
和水泵房内的集水坑排走，还必须在地下室的边角处设集水
坑，一般按面积来考虑设置集水坑的位置，以防止消防排水大
面积的漫流。
在设计中较常见的是和土建专业一致，每个防
火分区设置一个集水坑，内设潜污泵。
具体位置宜设于墙、柱
的边角处。
..
(5)一些大型民用工程需要建防空地下室，染毒集水坑..
.用来收集口部洗消废水，染毒区的地面及墙面的冲洗废水，宜
设置在口部外的楼梯间下部。
洗消间、扩散室、滤毒室、防毒
通道的防爆地漏排水均排人此集水坑。
设计时可不设污水
泵，电专业预留1.5kW电源插口。
战后由专业清洁队自带提
升泵通过软管收集这些染毒废水。
..
(6)对于无法自流排室外的粪便污水，应在地下室用水
点下设置污水集水坑，该集水坑大小应以0.5一1.0小时的排
水量作为集水容积，集水坑内壁应作防腐处理，防腐方式可采
用内衬玻璃钢、内衬塑料或内衬环氧树脂等，集水坑顶还须设
置检修人孔及伸顶专用透气管。
2集水坑的大小
除了消防电梯的井底排水容量，在高规中规定为不少于..
2.00耐以外，其它情况下集水坑容积的确定无任何规范规
定。
水泵房内的集水坑，依我院多年设计的经验尺寸为10
000x10 000x10 000，现在的水泵密封性能好，潜污泵的启动时间
短，集水坑的容积是不大的。
主要应考虑集水坑的高度要能
装下一个潜污泵，潜污泵的尺寸从30
00一7000mm的都有，因此.. l0000mm是比较合理的。
再看这样尺寸的集水坑能有效的贮存0.6-0.7m3污水，可以避免由于贮水容积过小潜污泵经常
启动的现象。
相对来说作雨水拦截的集水坑尺寸可考虑偏大一些。
由
室外漫流来的雨水，水量相对较大，且带有泥沙等沉淀物，大
一点的容积可避免排水不及时和淤积现象的发生。
根据我院
多年的习惯做法，1.5一2m，比较恰当。
人防工程的染毒集水坑尺寸应较大。
因为集水坑里的染
毒废水需贮存在坑内一段时间，而且如果容积不够造成毒水
溢流，后果严重，笔者认为容积量为2.5一4耐较为合适。
3潜水泵的造型及附属管材阀门
水泵房内水泵渗漏水很小，主要是要排走消防水池及生
活水箱的放空管排水，因此泵房集水坑内的潜污泵流量为..
5Us就足够了。
雨水拦截用的集水坑，按经验采用IOUs，据
业主的反映意见也是较好的。
而地下室集水坑内的潜污泵，
主要是排走消防发生时的消防用水，考虑两个消火栓出水，每
个按5US考虑，则潜污泵流量按IOUs设计，鉴于有的地下
室还会有自喷用水，地下室各潜污泵总的排水流量采用20U S，应该可以满足要求了。
潜污泵的选择，对耗水设备渗漏废水、雨水及消防水而
言，采用一般潜污泵即可，但对粪便污水，则需要采用防腐蚀
的无阻塞潜污泵。
潜污泵最好用可移动式的，这种潜污泵几
乎不需要安装，体积又小，接管方式灵活，有很大的优越性。
潜污泵的接管，以前较多采用的是焊接管或镀锌钢管，为
了解决管道防腐的问题，现在给水塑料管及ABS管慢慢普及
起来。
潜污泵的扬程一般也就是lom左右，对止回阀的要求不
是很严，用普通的梭式止回阀或球型止回阀就可以了，对大暴
雨频繁的地区为了防止雨水由雨水井倒灌，可以管道上安装
防逆水封阀。
潜污泵一般不设备用，消防电梯旁边基坑中的潜污泵，笔
者认为须设备用，以免潜污泵万一发生事故，无法及时将电梯基坑中的废水排出室外。
综上所述，高层民用建筑地下室集水坑设置是给排水设
计中不可缺少的组成部分，故正确认识合理设计地下室集水坑排水不是可有可无的事情，而是应当引起给排水设计工程师充分重视的问题。
