塔吊施工组织设计
塔吊施工方案(专项方案)
塔吊施工方案(专项方案)
一、施工准备
1.1 施工前检查
在进行塔吊施工之前，需对塔吊设备进行全面检查，确保设备完好无损。
检查
内容包括但不限于：塔吊外观是否完好，机械部件是否松动，电气线路是否正常等。
1.2 施工人员培训
施工人员需要接受相关培训，了解塔吊施工的基本原理、操作规范及应急处理
方式，确保施工过程安全顺利进行。
二、施工方案
2.1 施工流程
根据具体工程要求，确定塔吊的布置位置、工作范围和安全控制区域，制定详
细的施工方案，包括但不限于：起吊物品的重量、安全距离、施工顺序等。
2.2 安全措施
在进行塔吊施工过程中，必须采取有效的安全措施，包括但不限于：设置安全
警示标识、定期检查设备、保持通畅的施工区域等，确保施工过程安全可靠。
三、施工管理
3.1 施工计划管理
制定详细的施工计划，明确每个施工环节的具体时间节点、责任人及要求，及
时跟进施工进度，确保施工任务按时完成。
3.2 质量控制
建立严格的质量控制机制，对施工过程中的关键环节进行监督和检查，确保施
工质量符合要求。
四、施工总结
4.1 施工效果评估
施工完成后，对整个施工过程进行评估，总结经验教训，发现问题并及时改进，提升施工效率和品质。
4.2 安全隐患排查
对施工现场进行安全隐患排查，整改不安全因素，避免发生意外事故，确保施工过程安全可靠。
以上是关于塔吊施工的专项方案，通过严格执行施工准备、施工方案、施工管理和施工总结等环节，确保塔吊施工安全高效进行。
塔吊施工组织设计最终版
塔吊施工组织设计最终版范本一：塔吊施工组织设计最终版1. 引言本旨在详细描述塔吊施工组织设计的最终版，以确保施工过程的安全性和高效性。
施工组织设计是塔吊施工的重要环节，通过合理的组织和安排，可以最大程度地减少施工风险，提高工作效率。
2. 施工组织设计原则2.1 安全原则2.1.1 优先保证人员安全，确保施工过程中无人员伤亡事件发生；2.1.2 遵守相关法律法规和标准，确保施工过程符合安全要求；2.1.3 选择适当的塔吊设备，确保设备安全可靠；2.1.4 加强施工现场的安全管理，设置标志和警示牌，确保施工区域的安全。
2.2 高效原则2.2.1 合理安排施工时间表，确保施工进度的紧凑性；2.2.2 组织配合各个施工环节，实现施工流程的顺畅性；2.2.3 提前计划施工，确保合理分配资源；2.2.4 优化施工作业，提高施工效率。
3. 施工组织设计内容3.1 施工方案3.1.1 根据工程要求确定施工方案，明确施工目标和工作内容；3.1.2 细化施工方案中的各个施工环节，并编制详细的施工步骤；3.1.3 制定应急预案，预防和应对施工中可能发生的突发事件。
3.2 人员组织3.2.1 组织人员进行专业培训，确保其具备必要的安全意识和技能；3.2.2 制定人员职责和工作流程，确保各个施工环节的顺利进行；3.2.3 安排专业施工监理人员进行现场巡检和监控，及时发现和解决问题。
3.3 物料组织3.3.1 确定所需物料的种类和数量，合理储备并进行统一管理；3.3.2 制定物料使用计划，确保物料的及时供应和合理使用；3.3.3 建立物料清单和库存管理制度，保证物料的准确记录和跟踪。
4. 附件列表- 施工方案- 应急预案- 人员职责表- 物料清单- 施工时间表5. 法律名词及注释- 塔吊：指用于吊装和搬运重物的一种特种设备。
- 施工组织设计：指对施工环境、施工流程、施工资源等进行合理规划和组织安排的设计。
范本二：塔吊施工组织设计最终版1. 引言本旨在详细描述塔吊施工组织设计的最终版，以确保施工过程的安全性和高效性。
施工组织设计施工方案塔吊基础施工方案
塔吊基础施工方案
一、确定塔吊基础位置
根据施工图和臂长的尺寸进行选址，具体位置见塔吊平面布置图
二、土方开挖
1.施工现场土质情况均为回填生活垃圾，为了满足QTZ40塔吊基础图中的技术要求第一条（地耐力不得低于200前帕）的要求。
决定将回填垃圾全部挖至老土，用C15混凝土浇筑至塔吊基础垫层处。
2.土方开挖采用挖机进行挖掘，同时挖掘出来的土方均转运出场，以减轻基坑的重量，防止塌方。
3.基坑开挖面为5.0M×5.0M。
4.基坑边角部位,机械挖不到之处,用人工配合清坡,将松土清至机械作业半径范围内,再用机械掏取运走.人工清土所占比例为1.5%~~4%,修坡以厘米作限制误差.
5.机械开挖应由深而浅,基底及边坡应预留一层150~~300mm厚土层用人工清底修坡找平,以保证基底标高和边坡坡度正确,避免超挖和土层遭受扰动.
3.在基坑一角挖一积水井，采用污水泵进行排水，保证基坑无积水现象。
三、混凝土垫层浇筑
1.基坑因为地下水大且较深，为了保证施工安全，我方特请业主和监理进行现场跟踪验收，即基坑开挖完毕、及时验收、用商品混凝土及时浇筑。
2.混凝土浇筑过程中严格控制施工质量和施工工艺要求。
四、钢筋安装及螺栓预埋
依据QTZ40塔吊基础图和QTZ40塔吊布筋图进行下料制作绑扎安装并固定螺栓，其施工工艺和施工质量均符合现行国家有关规范要求。
图纸见附图。
五、浇筑混凝土
1.采用C30商品混凝土浇筑，浇筑工艺和质量均符合有关规定
2.浇筑完毕24小时后进行浇水养护。
塔吊施工组织设计
目录1.编制依据 (1)2.工程概况 (1)3.现场塔机布置 (1)4.塔机安装 (1)5.塔机拆除 (5)6.人员分工及职责 (7)7.塔机维修保养制度 (9)8.基础施工 (9)9.群塔施工 (14)10.安全技术交底 (15)11.附图 (17)1.编制依据：1.1青岛客站改造工程站房施工图纸1.2建筑地基基础工程施工质量验收规范GB50202-20021.3建筑机械使用安全技术规程JGJ33-20011.4 QTZ60塔式起重机使用说明书2.工程概况:青岛客站改造工程，位于广州路与费县路交口处原火车站旧址。
该工程为站房南区（含地下候车室）及站房西区A单元。
建筑层数地上三层（局部一层），地下两层，一层局部设夹层。
坡屋顶设阁楼层。
建筑高度22.14米。
结构形式钢筋混凝土框架结构，部分钢结构，部分预应力钢筋混凝土箱梁。
抗震设防烈度六度，建筑耐火等级二级（地下室一级）。
屋面防水等级Ⅱ级，地下室防水等级二级（地下候车室一级）。
基础形式钢筋混凝土筏基，地基基础设计等级甲级。
南站房及地下候车室建筑面积18500平方米，站房西区A 单元建筑面积3600平方米。
±0.00相当于绝对标高7.61m,室内外高差-1.05～-1.50米。
3.现场塔机布置:站房拟在场区南侧设置三个存料区：南侧费县路出口地道附近、东南侧钟表楼及西南侧附近设置存料场。
根据存料区布置、建筑物平面形状、尺寸、高度及工期要求，确定选用3台QTZ60独立式塔式起重机、2台QTZ80独立式塔式起重机（臂长均为45米）。
塔机安装位置：站房南区南侧箱形挡土墙内设置两台QTZ60塔机。
一台中心位于F轴～1/F轴箱形挡土墙中心内；一台中心位于P轴～1/N轴箱形挡土墙中心内。
站房西区2轴～4轴箱形挡土墙间设置一台QTZ60塔机；地下候车室北侧在二站台、五站台自动扶梯基础处分别设置两台QTZ80塔机（臂长均为45米）。
五台塔机安装均采用固定式，塔机额定电压380V，采用三相四线制供电。
QTZ63塔吊基础施工组织设计
威孚产业园二期厂房建设项目工程QTZ63型塔吊基础施工方案江苏无锡二建建设集团有限公司一、工程概况1、工程名称：威孚产业园二期厂房建设项目2、工程地址：无锡锡东大道与锡勤路交叉口东南角3、建设单位：无锡威孚高科技集团股份有限公司4、设计单位：无锡工业建筑设计研究院有限公司5、施工单位: 江苏无锡二建建设集团有限公司6、监理单位：江苏赛华建设监理有限公司7、勘察单位：无锡轻工设计研究院有限公司本工程为无锡威孚高科技集团股份有限公司新建的威孚产业园二期厂房建设项目工程，本期建筑面积42181m2，其中2-1和2-2为一层局部二层厂房计36794m2，动力中心一层局部二层1999m2，食堂及浴室二层3206m2。
本案塔吊为张家港浮山QTZ63塔吊。
主要技术指标如下：1、塔吊功率：31.7KW；2、塔吊臂长：52m；3、塔吊自重：30.363t；4、塔吊最大起重量：6t；最大幅度起重量：1.3t；5、塔吊标准节尺寸：1.75m×1.75m×2.5m；6、塔吊平衡配重：12.91t；7、塔吊最大独立高度：40m；8、塔吊安装高度：约25m。
其他技术参数祥见塔吊使用说明书。
本案塔吊基础尺寸为5600×5600×1350，基础埋深0m，基础上标高为-1.5m，基础混凝土等级为C35。
采用承台基础的承重构件，基础配筋拟采用三级钢，底筋选择φ20@150双向布置，顶筋选择φ20@200双向布置。
具体验算过程如下：矩形板式基础计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-2011一、塔机属性塔机型号QTZ63 (FS5510)塔机独立状态的最大起吊高度H0(m) 25塔机独立状态的计算高度H(m) 30塔身桁架结构方钢管塔身桁架结构宽度B(m) 1.75二、塔机荷载1、塔机传递至基础荷载标准值工作状态塔机自重标准值F k1(kN) 450起重荷载标准值F qk(kN) 60竖向荷载标准值F k(kN) 510水平荷载标准值F vk(kN) 35倾覆力矩标准值M k(kN·m) 1300非工作状态竖向荷载标准值F k'(kN) 450水平荷载标准值F vk'(kN) 70倾覆力矩标准值M k'(kN·m) 16002、塔机传递至基础荷载设计值工作状态塔机自重设计值F1(kN) 1.35F k1＝1.35×450＝607.5 起重荷载设计值F Q(kN) 1.35F Qk＝1.35×60＝81竖向荷载设计值F(kN) 607.5+81＝688.5水平荷载设计值F v(kN) 1.35F vk＝1.35×35＝47.25 倾覆力矩设计值M(kN·m) 1.35M k＝1.35×1300＝1755 非工作状态竖向荷载设计值F'(kN) 1.35F k'＝1.35×450＝607.5水平荷载设计值F v'(kN) 1.35F vk'＝1.35×70＝94.5倾覆力矩设计值M'(kN·m) 1.35M k＝1.35×1600＝2160三、基础验算基础布置图基础布置基础长l(m) 5.6 基础宽b(m) 5.6 基础高度h(m) 1.35基础参数基础混凝土强度等级C35 基础混凝土自重γc(kN/m3) 25 基础上部覆土厚度h’(m) 0 基础上部覆土的重度γ’(kN/m3) 19 基础混凝土保护层厚度δ(mm) 50地基参数地基承载力特征值f ak(kPa) 180 基础宽度的地基承载力修正系数ηb0.3 基础埋深的地基承载力修正系数ηd 1.6 基础底面以下的土的重度γ(kN/m3) 19 基础底面以上土的加权平均重度γm(kN/m3)19 基础埋置深度d(m) 2.5 修正后的地基承载力特征值f a(kPa) 255.62软弱下卧层基础底面至软弱下卧层顶面的距离z(m)2 地基压力扩散角θ(°) 6 软弱下卧层顶地基承载力特征值f azk(kPa) 130软弱下卧层顶面处修正后的地基承载力特征值f az(kPa)266.42地基变形基础倾斜方向一端沉降量S1(mm) 20 基础倾斜方向另一端沉降量S2(mm) 20 基础倾斜方向的基底宽度b'(mm) 5600基础及其上土的自重荷载标准值：G k=blhγc=5.6×5.6×1.35×25=1058.4kN基础及其上土的自重荷载设计值：G=1.35G k=1.35×1058.4=1428.84kN 荷载效应标准组合时，平行基础边长方向受力：M k''=1600kN·mF vk''=F vk'/1.2=70/1.2=58.333kN荷载效应基本组合时，平行基础边长方向受力：M''=2160kN·mF v''=F v'/1.2=94.5/1.2=78.75kN基础长宽比：l/b=5.6/5.6=1≤1.1，基础计算形式为方形基础。

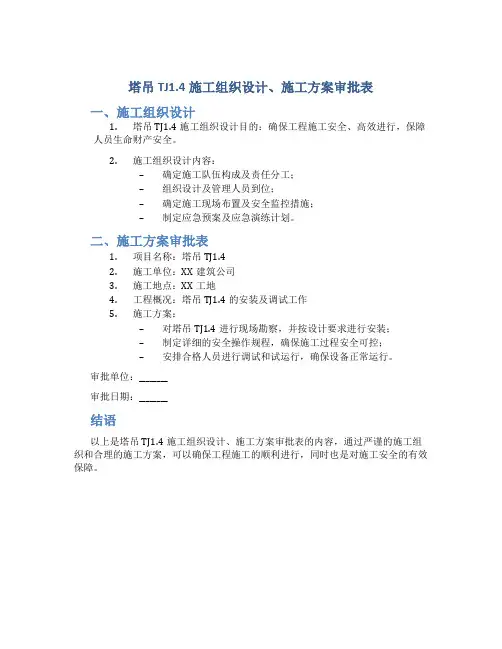

塔吊TJ1.4施工组织设计、施工方案审批表
塔吊TJ1.4施工组织设计、施工方案审批表
一、施工组织设计
1.塔吊TJ1.4施工组织设计目的：确保工程施工安全、高效进行，保障
人员生命财产安全。
2.施工组织设计内容：
–确定施工队伍构成及责任分工；
–组织设计及管理人员到位；
–确定施工现场布置及安全监控措施；
–制定应急预案及应急演练计划。
二、施工方案审批表
1.项目名称：塔吊TJ1.4
2.施工单位：XX建筑公司
3.施工地点：XX工地
4.工程概况：塔吊TJ1.4的安装及调试工作
5.施工方案：
–对塔吊TJ1.4进行现场勘察，并按设计要求进行安装；
–制定详细的安全操作规程，确保施工过程安全可控；
–安排合格人员进行调试和试运行，确保设备正常运行。
审批单位：________
审批日期：________
结语
以上是塔吊TJ1.4施工组织设计、施工方案审批表的内容，通过严谨的施工组织和合理的施工方案，可以确保工程施工的顺利进行，同时也是对施工安全的有效保障。
塔吊施工组织设计--更新版
客站改造工程塔式起重机施工方案编制单位：编制人：审核人：编制日期：年月日目录1.编制依据 (1)2.工程概况 (1)3.现场塔机布置 (1)4.塔机安装 (1)5.塔机拆除 (5)6.人员分工及职责 (7)7.塔机维修保养制度 (9)8.基础施工 (9)9.群塔施工 (14)10.安全技术交底 (15)11.附图 (17)1.编制依据：1.1XX客站改造工程站房施工图纸1.2建筑地基基础工程施工质量验收规范GB50202-20021.3建筑机械使用安全技术规程JGJ33-20011.4 QTZ60塔式起重机使用说明书2.工程概况:XX客站改造工程，位于XX路与XX路交口处原火车站旧址。
该工程为站房南区（含地下候车室）及站房西区A单元。
建筑层数地上三层（局部一层），地下两层，一层局部设夹层。
坡屋顶设阁楼层。
建筑高度22.14米。
结构形式钢筋混凝土框架结构，部分钢结构，部分预应力钢筋混凝土箱梁。
抗震设防烈度六度，建筑耐火等级二级（地下室一级）。
屋面防水等级Ⅱ级，地下室防水等级二级（地下候车室一级）。
基础形式钢筋混凝土筏基，地基基础设计等级甲级。
南站房及地下候车室建筑面积18500平方米，站房西区A单元建筑面积3600平方米。
±0.00相当于绝对标高7.61m,室内外高差-1.05～-1.50米。
3.现场塔机布置:站房拟在场区南侧设置三个存料区：南侧XX路出口地道附近、东南侧钟表楼及西南侧附近设置存料场。
根据存料区布置、建筑物平面形状、尺寸、高度及工期要求，确定选用3台QTZ60独立式塔式起重机、2台QTZ80独立式塔式起重机（臂长均为45米）。
塔机安装位置：站房南区南侧箱形挡土墙内设置两台QTZ60塔机。
一台中心位于F轴～1/F轴箱形挡土墙中心内；一台中心位于P轴～1/N轴箱形挡土墙中心内。
站房西区2轴～4轴箱形挡土墙间设置一台QTZ60塔机；地下候车室北侧在二站台、五站台自动扶梯基础处分别设置两台QTZ80塔机（臂长均为45米）。
塔吊施工方案
目录1、编制依据 (3)1.1岩土工程勘察报告 (3)1.2设计文件 (3)1.3施工组织设计 (3)1.4应用的主要规范、规程、标准 (3)1.4应用的主要法规 (4)2、工程概况 (4)2.1总体概况 (4)2.2工程基本概况 (5)2.2使用塔吊概况 (5)2.2.1现场概况 (5)2.2.2塔吊形式、臂长及吊重 (5)3、塔吊危险源识别、分析及预防措施 (5)3.1 危险源识别 (5)3.1.1危险源状况分析： (5)3.1.2防碰撞、防缠绕预防措施 (6)4、技术措施 (6)4.1两塔施工技术措施 (6)4.2防碰撞、防高空坠物打击措施 (7)4.3两塔施工安全管理措施 (8)4.4塔吊作业要求 (9)5、事故应急救援预案 (10)5.1应急预案基本原则 (10)5.2重大事故（危险）程度分析 (10)5.3事故（危险）预防措施 (11)5.4应急救援准备 (11)5.4.1组织机构及职责 (11)5.4.2应急物资与装备保障 (12)5.5应急救援响应 (12)5.5.1紧急抢救 (12)5.5.2应急救援处置 (13)6、参建各方职责 (13)6.1建设单位职责 (14)6.2监理单位职责： (14)6.3施工单位职责： (14)6.4塔吊租凭公司职责： (14)6.5劳务公司职责： (14)7、塔吊的进出场要求 (14)8、塔吊机械的安全、保养和维修 (14)9、附图（现场塔吊平面布置图） (15)1、编制依据1.1岩土工程勘察报告1.2设计文件1.3施工组织设计石阡县龙川丽景工程《施工组织设计》1.4应用的主要规范、规程、标准1.4应用的主要法规2、工程概况2.1总体概况2.2工程基本概况石阡县龙川丽景（北塔新村地块）建设项目位于石阡县北塔大道西侧，龙川河东侧，距北塔大桥200米；地面高程453～459m之间。
本工程±0.00=459.55m。
本工程规划总用地面积：25545.63㎡，建筑占地面积10709.907m2,总建筑面积：131888.37m2；本工程前期项目A/B区（原石阡县北塔新村建设项目1#、2#楼）已修筑完成，因规划调整，需补作D/E区及相应独立商铺的地下停车位，由A/B区的地下一层，D/E区改为地下二层；2.2使用塔吊概况2.2.1现场概况本工程使用的塔式起重机的施工现场布置符合国家标准《塔式起重机安全规程》GB5144-2012第10.5条中的规定。
