M12连接器公头—附尺寸图
M12防水航空插头,防水接头
M12防水航空插头，M12防水接头
连接螺纹M12X1孔型－直头（带电缆PUR或PVC，长度2米、5米10米、或任选）
M12插头系列产品：M12插头，M12航空插头，M12连接器，M12电缆组件，M12电缆插头，M12带线插头，M12不带线插头，M12传感器插头，M12一分二连接器插头，M12工业以太网插头，M12分线器插头，M12总线分线盒插头，M12-T 型头，M12-Y型头，M12-Y型分配器，profbus总线插头，devicenet现场总线插头，M12防水连接器，M12防水插头，M12金属插头，M12金属连接器，M12全屏蔽插头，M12全屏蔽连接器，M12电缆接头，M12-3针插头，M12-3孔插头，M12-4针插头，M12-4孔插头，M12-5针插头，M12-5孔插头，M12-6针插头，M12-6孔插头，M12-8针插头，M12-8孔插头，M12-12针插头，M12-12孔插头，M12防磁防焊电缆插头，M12电缆组件插头，M12电缆组件插座，传感器圆形电缆组件，M12电缆组件接插件，M12防水电缆组件，M12电缆插头，M12电缆接头，M12电缆插头线，M12传感器执行器插头，M12传感器执行分线器，M12防水接插件，M12双头接插件，M12一分二电缆组件，M12分线盒配套插头，M12防水连接线，M12连接器、M12防水连接器、M12传感器连接器、M12圆形连接器、M12工业连接器，M12航空插头，M12航插，M12工业航空插头、M12圆形航空插头，M12防水航空插头，M12接插件，M12圆形接插件，M12工业接插件，M12防水接插件、M12防水圆形接插件，M12防水工业接插件，M12延长线，M12传感器延长线，M12防水接头，M12圆形插头，M12各种定制插头。
满足用户需要，超越顾客需求，是科迎法电气的服务基准。
M12连接器国产防水插头
尺寸示意图
M12连接器具有以下几点优势
极强的耐酸，耐碱，化学清洗剂/试剂性能
耐焊接花火，抗频繁的扭转，弯折 耐油污，冷却液，润滑剂等
寿命长，减少停机和维护时间
带屏蔽连接器有良好的防电磁干扰性能
M12连接器系列及其他系列
谢谢您的观看！
M12连接器
——直头、弯头区别
弯母头、弯公头（颜色可定制）ຫໍສະໝຸດ 直母头、直公头（颜色可定制）
M12连接器材质和种类
M12 连接螺纹规格尺寸为M12*1 种类有4/5/8针、4/5/8孔
材料使用尼龙PVC、PUR
防水等级IP67 耐寒耐高温-25℃至+85℃
防插错编码A型B型D型
M12连接器
国产防水插头
连接器应用在什么领域？
连接器广泛应用于传感器、检测仪器、电子仪器仪
表、电子机械、通讯、航空、航海、计算机、LED 灯、汽车、工程机械、机电、石油勘测、传输控制 系统、电工电气系统、工业自动化等领域。
M12连接器——5芯直公头（插针）
M12连接器——5芯直母头（插孔）
M12连接器
M12连接器如今被推荐于几乎所有的现场总线规格，并且根据IEC61076-2-101/104标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。
1.使用环境条件工作温度:-25℃～85℃防水等级：IP67污染等级：32：产品结构描述2.1接线方式：需带线注塑（也可现场自接电缆，螺丝压紧式或焊接式，根据客户要求生产）2.2最大入线直径：Φ8.0mm或更大（根据客户要求生产）2.3连接类型：螺纹M12*1旋紧2.4接触件材料：铜合金2.5密封材料：丁晴橡胶2.6夹具本体材料：PVC/PA662.7螺圈材料:铜合金3：测试3.1额定电压：60V(测量电压125V,250V)3.2额定电流：4A（2－5芯）、2A（6－12芯）3.3冲击电压:：2500V3.4绝缘电阻：绝缘电阻≥500MΩ3.5接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻：≤8mΩ3.6防水性能：常温常压下，防水连接器公母插合并装好螺母，按IP防护等级试验，连接器内部无渗水现象。
防护等级：IP673.7机械寿命：大于500周期3.8互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。
M12连接器产品型号：1.M12产品3芯，4芯，5芯，8芯，12芯不带线1.1、针型不带线KYF12J3-ZT-NC(4-6/6-8)KYF12J3-WT-NC(4-6/6-8)KYF12J4-ZT-NC(4-6/6-8)KYF12J4-WT-NC(4-6/6-8)KYF12J5-ZT-NC(4-6/6-8)KYF12J5-WT-NC(4-6/6-8)KYF12J8-ZT-NC(4-6/6-8)KYF12J8-WT-NC(4-6/6-8)KYF12J12-ZT-NC(4-6/6-8)KYF12J12-WT-NC(4-6/6-8)1.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8)KYF12K3-WT-NC(4-6/6-8)KYF12K4-ZT-NC(4-6/6-8)KYF12K4-WT-NC(4-6/6-8)KYF12K5-ZT-NC(4-6/6-8)KYF12K5-WT-NC(4-6/6-8)KYF12K8-ZT-NC(4-6/6-8)KYF12K8-WT-NC(4-6/6-8)KYF12K12-ZT-NC(4-6/6-8)KYF12K12-WT-NC(4-6/6-8)2.M12产品3芯，4芯，5芯，8芯，12芯不带线，全金属屏蔽型2.1、针型不带线KYF12J3-ZT-NC(4-6/6-8).PB KYF12J3-WT-NC(4-6/6-8).PBKYF12J4-ZT-NC(4-6/6-8).PB KYF12J4-WT-NC(4-6/6-8).PBKYF12J5-ZT-NC(4-6/6-8).PB KYF12J5-WT-NC(4-6/6-8).PBKYF12J8-ZT-NC(4-6/6-8).PB KYF12J8-WT-NC(4-6/6-8).PBKYF12J12-ZT-NC(4-6/6-8).PB KYF12J12-WT-NC(4-6/6-8).PB2.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8).PB KYF12K3-WT-NC(4-6/6-8).PBKYF12K4-ZT-NC(4-6/6-8).PB KYF12K4-WT-NC(4-6/6-8).PBKYF12K5-ZT-NC(4-6/6-8).PB KYF12K5-WT-NC(4-6/6-8).PBKYF12K8-ZT-NC(4-6/6-8).PB KYF12K8-WT-NC(4-6/6-8).PBKYF12K12-ZT-NC(4-6/6-8).PB KYF12K12-WT-NC(4-6/6-8).PB3.M12产品3芯，4芯，5芯，8芯，12芯带线2米(线缆有PUR或PVC) KYF12J3-ZT-L2M KYF12J3-WT-L2MKYF12J4-ZT-L2M KYF12J4-WT-L2MKYF12J5-ZT-L2M KYF12J5-WT-L2MKYF12J8-ZT-L2M KYF12J8-WT-L2MKYF12J12-ZT-L2M KYF12J12-WT-L2M4.M12产品3芯，4芯，5芯，8芯，12芯带线5米(线缆有PUR或PVC)KYF12J3-ZT-L5M KYF12J3-WT-L5MKYF12J4-ZT-L5M KYF12J4-WT-L5MKYF12J5-ZT-L5M KYF12J5-WT-L5MKYF12J8-ZT-L5M KYF12J8-WT-L5MKYF12J12-ZT-L5M KYF12J12-WT-L5M5.M12产品3芯，4芯，5芯，8芯，12芯带线10米(线缆有PUR或PVC)KYF12J3-ZT-L10M KYF12J3-WT-L10MKYF12J4-ZT-L10M KYF12J4-WT-L10MKYF12J5-ZT-L10M KYF12J5-WT-L10MKYF12J8-ZT-L10M KYF12J8-WT-L10MKYF12J12-ZT-L10M KYF12J12-WT-L10MIP67防水连接器M12规格参数：防水插头M12：3芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：4芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：5芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：8芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：12芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU。
M12防爆插头,M12防爆连接器,M12金属防爆插头
M12防爆插头，M12防爆连接器，M12金属防爆插头传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器m12防爆插头，m12防爆连接器，m12金属防爆插头，m12金属防爆连接器，m12防爆产品型号：4芯公头型号：kyf12j4zt-nc.pb4芯母头型号：kyf12k4zt-nc.pb，4芯弯头公头：kyf12j4wt-nc.pb4芯弯头母头：kyf12k4wt-nc.pb;5芯公头型号：kyf12j5zt-nc.pb5芯母头型号：kyf12k5zt-nc.pb，5芯弯头公头：kyf12j5wt-nc.pb5芯弯头母头：kyf12k5wt-nc.pb;8芯公头型号：kyf12j8zt-nc.pb8芯母头型号：kyf12k8zt-nc.pb，8芯弯头公头：kyf12j8wt-nc.pb8芯弯头母头：kyf12k8wt-nc.pb;12芯公头型号：kyf12j12zt-nc.pb12芯母头型号：kyf12k12zt-nc.pb，12芯弯头公头：kyf12j12wt-nc.pb12芯弯头母头：kyf12k12wt-nc.pb; 4芯5芯8芯有螺丝压紧式或焊接式，12芯是焊接式。
（可定制其他芯数，如3芯6芯）m8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，传感器防爆插头（m12，m8，5/8，7/8等连接螺纹）co-fly防爆插头，防爆连接器，金属防爆插头，金属防爆连接器M8防爆插头，m8防爆连接器，m8金属防爆插头，m8金属防爆连接器，m8防爆产品型号：3芯公头型号：kyf8j3zt-nc.pb3芯母头型号：kyf8k3zt-nc.pb，4芯公头型号：kyf8j4zt-nc.pb3芯母头型号：kyf8k4zt-nc.pb，5/8防爆插头，5/8防爆连接器，5/8金属防爆插头，5/8金属防爆连接器，5/8防爆产品型号：2芯公头型号：kyf5/8j2zt-nc.pb2芯母头型号：kyf5/8k2zt-nc.pb，3芯公头型号：kyf5/8j3zt-nc.pb3芯母头型号：kyf5/8k3zt-nc.pb，2芯3芯是焊接式，可定制其他芯数（如4芯-8芯）。
M12连接器公头—附尺寸图
M12连接器公头尺寸图大全：
1、M12连接器公头带电缆系列
2、M12连接器公头螺钉系列
m12连接器公头附尺寸图gb1804m公差尺寸5557连接器尺寸fpc连接器封装尺寸sma连接器尺寸5557连接器封装尺寸db44连接器尺寸图ffc连接器封装尺寸db9连接器尺寸图5569连接器尺寸

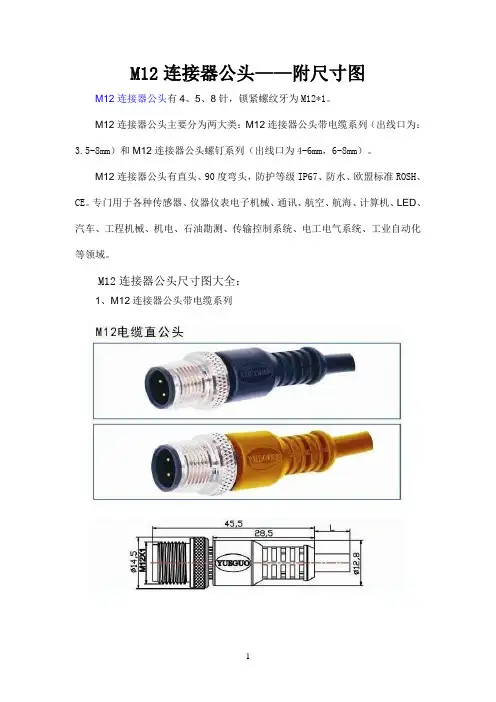

M12连接器公头——附尺寸图
