大学物理实验-电流表改装实验报告
大学物理实验报告电表改装

大学物理实验报告电表改装电表改装实验报告摘要:本实验旨在通过改装电表,使其能够测量交流电路中的电流和电压。
我们采用了一种简单的改装方法,通过添加适当的电路元件,使电表具备了测量交流电路的能力。
经过实验验证,改装后的电表能够准确地测量交流电路中的电流和电压,达到了预期的效果。
引言:电表是一种常用的电气测量仪器,用于测量电路中的电流和电压。
然而,传统的电表通常只能测量直流电路中的电流和电压,对于交流电路则无法进行准确测量。
因此,为了满足实际测量的需要,我们需要对电表进行改装,使其能够适用于交流电路的测量。
实验方法:1. 首先,我们选择了一台传统的电表作为改装对象,该电表只能测量直流电路中的电流和电压。
2. 然后,我们设计了一个简单的改装电路,通过添加适当的电路元件,使电表具备了测量交流电路的能力。
3. 接下来,我们进行了改装实验,将改装后的电表连接到一个交流电路中,进行了电流和电压的测量。
4. 最后,我们对实验结果进行了分析和验证,验证了改装后的电表能够准确地测量交流电路中的电流和电压。
实验结果:经过实验验证,改装后的电表能够准确地测量交流电路中的电流和电压。
与传统的电表相比,改装后的电表在测量交流电路时具有更高的准确度和稳定性。
因此,改装后的电表能够满足实际测量的需要,具有较好的实用价值。
结论:通过本次实验,我们成功地对电表进行了改装,使其能够适用于交流电路的测量。
改装后的电表具有了更广泛的应用范围,能够满足实际测量的需要。
因此,本次实验取得了较好的效果,具有一定的实用价值。
希望通过本次实验,能够对相关领域的研究和应用提供一定的参考和帮助。

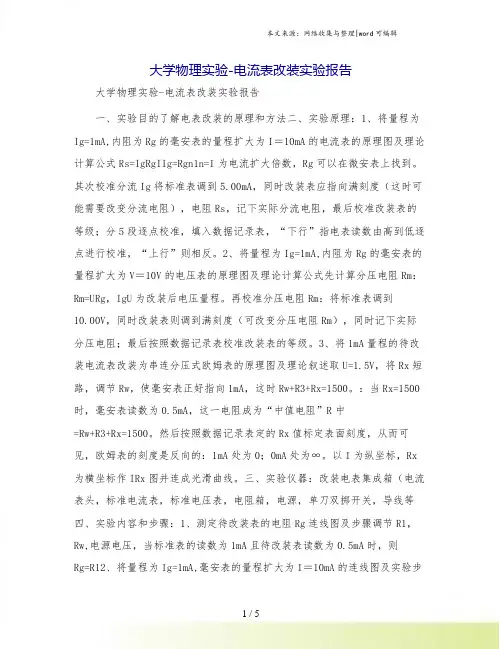

大学物理实验-电流表改装实验报告

大学物理实验-电流表改装实验报告大学物理实验-电流表改装实验报告一、实验目的了解电表改装的原理和方法二、实验原理:1、将量程为Ig=1mA,内阻为Rg的毫安表的量程扩大为I=10mA的电流表的原理图及理论计算公式Rs=IgRgIIg=Rgn1n=I为电流扩大倍数,Rg可以在微安表上找到。
其次校准分流Ig将标准表调到5.00mA,同时改装表应指向满刻度(这时可能需要改变分流电阻),电阻Rs,记下实际分流电阻,最后校准改装表的等级;分5段逐点校准,填入数据记录表,“下行”指电表读数由高到低逐点进行校准,“上行”则相反。
2、将量程为Ig=1mA,内阻为Rg的毫安表的量程扩大为V=10V的电压表的原理图及理论计算公式先计算分压电阻Rm:Rm=URg,IgU为改装后电压量程。
再校准分压电阻Rm:将标准表调到10.00V,同时改装表则调到满刻度(可改变分压电阻Rm),同时记下实际分压电阻;最后按照数据记录表校准改装表的等级。
3、将1mA量程的待改装电流表改装为串连分压式欧姆表的原理图及理论叙述取U=1.5V,将Rx短路,调节Rw,使毫安表正好指向1mA,这时Rw+R3+Rx=1500。
:当Rx=1500时,毫安表读数为0.5mA,这一电阻成为“中值电阻”R中=Rw+R3+Rx=1500。
然后按照数据记录表定的Rx值标定表面刻度,从而可见,欧姆表的刻度是反向的:1mA处为0;0mA处为∞。
以I为纵坐标,Rx 为横坐标作IRx图并连成光滑曲线。
三、实验仪器:改装电表集成箱(电流表头,标准电流表,标准电压表,电阻箱,电源,单刀双掷开关,导线等四、实验内容和步骤:1、测定待改装表的电阻Rg连线图及步骤调节R1,Rw,电源电压,当标准表的读数为1mA且待改装表读数为0.5mA时,则Rg=R12、将量程为Ig=1mA,毫安表的量程扩大为I=10mA的连线图及实验步骤计算分流电阻RS的理论值,校对量程,记录分流电阻RS的实际值校对其他整刻度,让改装表的指针对准相应刻度,从标准表读数3、将量程为Ig=1mA毫安表的量程扩大为V=10V的电压表的连线图及实验步骤计算分压电阻Rm的理论值,校对量程,记录分流电阻Rm的实际值校对其他整刻度:让改装表指针对齐刻度,读标准表的读数4、将1mA量程的待改装电流表改装为串连分压式欧姆表的连线图及实验步骤调节中值电阻,调节V=1.5v,表头满偏R3+Rw+Rg=1500欧标定欧姆表的刻度五、数据记录:组号:;姓名1、待改装表的电阻Rg=420Ω2、将量程为Ig=1mA,毫安表的量程扩大为I=10mA的实验数据原电流表量程:Ig=_1_mA改装后量程:I=_10_mA=__49.00___Ω理论分流电阻:Rs=46.67Ω实际分流电阻:RS校对改装电流的数据:改装表理论读数/mA标准表读数/mA下行(读数减少)上行(读数增加)平均(3位小数)ΔI=(I-I理论)/mA2.0002.0202.0202.0200.0204.0004.0404.0204.0300.0306.0005.960 5.9705.965-0.0358.0007.9607.9707.965-0.03510.00010.0009.9709.985-0.0153、将毫安表的扩大电压表的数据:原电流表量程:Ig=_1__mA改装后量程:U=10_V理论分压电阻:Rm=9580__Ω实际分压电阻:Rm=9490_Ω校对改装电压的数据:改装表理论读数/V标准表读数/V下行(读数减少)上行(读数增加)平均(3位小数)ΔU=(U-U理论)/V2.0002.0202.0202.0200.0204.0004.0804.0404.0600.0606.0006.0006 .0106.0050.0058.0008.0408.0608.0500.05010.00010.00010.0202*.0100.0 104、改装欧姆表的数据:中值电阻:1500;工作电压:10V按下表给定的Rx值标定表面刻度:Rx/ΩI/mA0100202*0040050070010001500202*3000400070001.000.940.880. 830.790.750.680.600.500.420.330.270.18六、数据处理:1将数据按要求处理后,用坐标纸或计算机画出改装电流表的校准曲线(ΔI-I图),并按公式确定改装表的等级;0.10-0.1-0.2-0.3-0.4246810E=0.35为0.5级2、用坐标纸或计算机画出ΔU-U校准曲线。
电表改装-大学物理实验报告

实验时间:年月日,第批签到序号:【进入实验室后填写】**大学A类【实验二】电表改装(307实验室)学院班级学号姓名实验前必须完成【实验预习部分】携带学生证提前10分钟进实验室【实验目的】【实验仪器】(名称、规格或型号)【实验原理】(文字叙述、主要公式、原理图)【实验内容和步骤】实验预习部分【1】使用电表时的注意事项(见实验教材第94页)1、根据待测量不同而选用不同种类的电表。
2、量程选择:根据,选择合适的量程。
量程太小,过大的电流、电压会使。
量程太大,指针偏转大小,降低了测量的。
所以,在使用时应事先估计待测量的大小,选用比待测量稍大一点的量程。
如果事先无法估计待测量大小,则应选用的量程来试测,得知其数值后,再改用合适的量程。
3、电流方向:磁电式直流电表,由于磁场方向固定,所以指针偏转方向与所通过的电流方向有关。
因此,一定要注意电表接线柱上的“+”、“-”标记,“+”表示电流由此,“-”表示电流由此。
切勿接错,以免撞坏指针。
4、电表的连接:电流表是用来测量电流的,用时需在电路中,电压表是用来测量电压的,用时与被测电压两端。
尤其是电流表,由于其内阻很小,切勿接错。
5、正确读数:电压表在使用前先要通过调节使指针指零。
在测量读数时,为了减少视差,眼睛要从指针看指针所正对的刻度来读数,精密的电表刻度尺旁附有镜面,当指针和它在镜中象重合时所正对的刻度才是准确读数。
【2】电表不确定度与电表等级的关系:仪器的不确定度= ×%※电学实验中发生事故或非常情况,应立即切断电源,并报告教师检查处理。
数据记录与处理【一】改装微安表为电流表【二】改装微安表为电阻表思考题:校准电流表时,如果发现改装表的读数相对于标准表的读数都偏低,试问改装表分流电阻如何调节?实验成绩批阅教师签字日期。

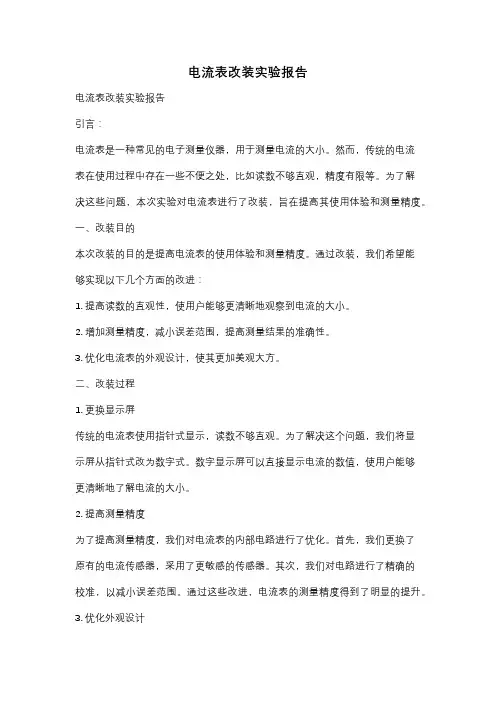

电流表改装实验报告

电流表改装实验报告电流表改装实验报告引言:电流表是一种常见的电子测量仪器,用于测量电流的大小。
然而,传统的电流表在使用过程中存在一些不便之处,比如读数不够直观,精度有限等。
为了解决这些问题,本次实验对电流表进行了改装,旨在提高其使用体验和测量精度。
一、改装目的本次改装的目的是提高电流表的使用体验和测量精度。
通过改装,我们希望能够实现以下几个方面的改进:1. 提高读数的直观性,使用户能够更清晰地观察到电流的大小。
2. 增加测量精度,减小误差范围,提高测量结果的准确性。
3. 优化电流表的外观设计,使其更加美观大方。
二、改装过程1. 更换显示屏传统的电流表使用指针式显示,读数不够直观。
为了解决这个问题,我们将显示屏从指针式改为数字式。
数字显示屏可以直接显示电流的数值,使用户能够更清晰地了解电流的大小。
2. 提高测量精度为了提高测量精度,我们对电流表的内部电路进行了优化。
首先,我们更换了原有的电流传感器,采用了更敏感的传感器。
其次,我们对电路进行了精确的校准,以减小误差范围。
通过这些改进,电流表的测量精度得到了明显的提升。
3. 优化外观设计在改装过程中,我们还对电流表的外观进行了优化。
我们采用了金属外壳,使电流表更加坚固耐用。
同时,我们对外壳进行了精心设计,使其外观更加美观大方。
这样的外观设计不仅提高了电流表的整体质感,也增加了用户的使用体验。
三、实验结果经过改装后,电流表的使用体验和测量精度都得到了明显的提升。
首先,数字显示屏的使用使用户能够直观地读取电流数值,避免了传统指针式显示的不便。
其次,经过优化的电路和传感器使电流表的测量精度得到了显著提高,减小了误差范围。
最后,外观的优化使电流表更加美观大方,增加了用户的满意度。
四、改进方向尽管本次改装取得了一定的成果,但仍有一些方面需要进一步改进。
首先,我们可以考虑使用更先进的传感器技术,进一步提高测量精度。
其次,可以研究更先进的显示技术,提高读数的直观性和清晰度。

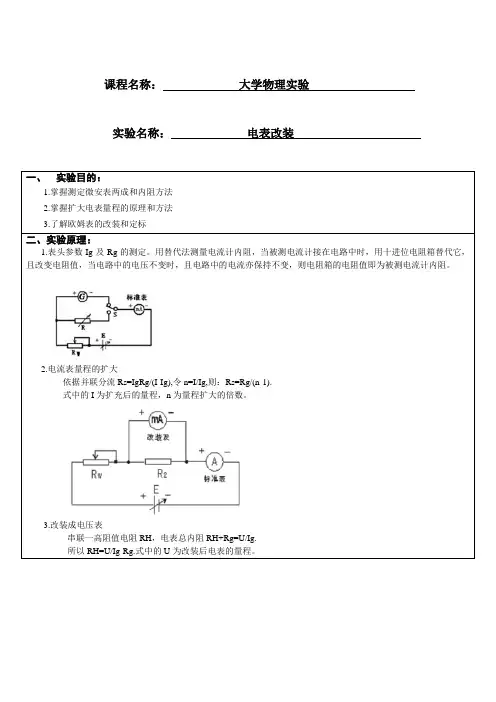

大学物理实验电表改装实验报告

课程名称:大学物理实验实验名称:电表改装一、实验目的:1.掌握测定微安表两成和内阻方法2.掌握扩大电表量程的原理和方法3.了解欧姆表的改装和定标二、实验原理:1.表头参数Ig及Rg的测定。
用替代法测量电流计内阻,当被测电流计接在电路中时,用十进位电阻箱替代它,且改变电阻值,当电路中的电压不变时,且电路中的电流亦保持不变,则电阻箱的电阻值即为被测电流计内阻。
2.电流表量程的扩大依据并联分流Rs=IgRg/(I-Ig),令n=I/Ig,则:Rs=Rg/(n-1).式中的I为扩充后的量程,n为量程扩大的倍数。
3.改装成电压表串联一高阻值电阻RH,电表总内阻RH+Rg=U/Ig.所以RH=U/Ig-Rg.式中的U为改装后电表的量程。
二、实验仪器:用于改装的微安表头、数字万用表、电阻箱、滑动变阻器、直流稳压电源、导线若干.三、实验内容和步骤:1. 用替代法测出表头的内阻,按实验原理电路图接线。
Rg=2kΩ。
2. 将一个量程为100uA的表头改装成10mA量程的电流表(1)、根据式Rs=IgRg/(I-Ig),计算出分流电阻值Rs=20Ω,并接线。
(2)、调节滑动变阻器使改装表指到满量程,记录标准表读数。
多次调动滑动变阻器的阻值,记录I改和I标。
3.将量程为100uA的表头改装成量程为5V的电压表(1)、根据式RH=U/Ig-Rg,计算分压电阻RH=48700Ω,连接校准电路。
(2)、调节电源电压,使改装表指针指到满量程(5V)记下标准表读数。
多次调动滑动变阻器的阻值,记录V 改和V标。
五、实验数据与处理:1.将量程为100uA的表头改装成量程为10mA的电流表表头内阻:2.0KΩ RS:20Ω2.将量程为100uA的表头改装成量程为5V的电压表表头内阻:2.0KΩ RH=48.7KΩ六、误差分析:。

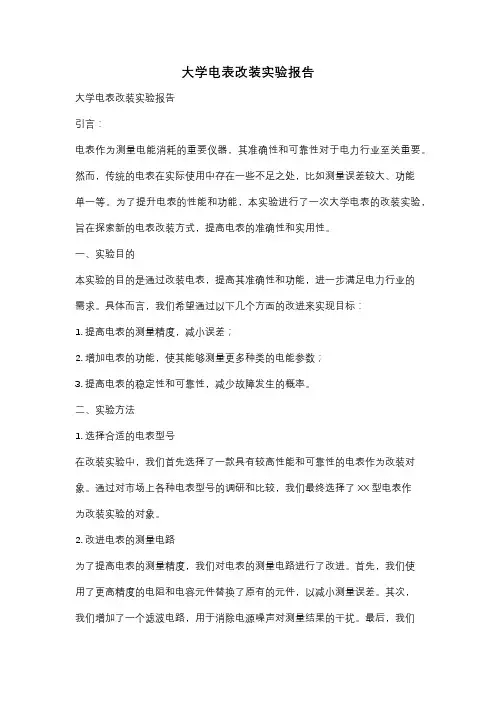

大学电表改装实验报告

大学电表改装实验报告大学电表改装实验报告引言:电表作为测量电能消耗的重要仪器,其准确性和可靠性对于电力行业至关重要。
然而,传统的电表在实际使用中存在一些不足之处,比如测量误差较大、功能单一等。
为了提升电表的性能和功能,本实验进行了一次大学电表的改装实验,旨在探索新的电表改装方式,提高电表的准确性和实用性。
一、实验目的本实验的目的是通过改装电表,提高其准确性和功能,进一步满足电力行业的需求。
具体而言,我们希望通过以下几个方面的改进来实现目标:1. 提高电表的测量精度,减小误差;2. 增加电表的功能,使其能够测量更多种类的电能参数;3. 提高电表的稳定性和可靠性,减少故障发生的概率。
二、实验方法1. 选择合适的电表型号在改装实验中,我们首先选择了一款具有较高性能和可靠性的电表作为改装对象。
通过对市场上各种电表型号的调研和比较,我们最终选择了XX型电表作为改装实验的对象。
2. 改进电表的测量电路为了提高电表的测量精度,我们对电表的测量电路进行了改进。
首先,我们使用了更高精度的电阻和电容元件替换了原有的元件,以减小测量误差。
其次,我们增加了一个滤波电路,用于消除电源噪声对测量结果的干扰。
最后,我们使用了数字信号处理技术对电表的测量结果进行了滤波和校正,进一步提高了测量的准确性。
3. 增加电表的功能为了增加电表的功能,我们在电表上增加了一块液晶显示屏,并通过对电表的控制电路进行改装,使其能够显示更多种类的电能参数,如电压、电流、功率因数等。
同时,我们还增加了一个数据存储器,用于记录电表的测量结果,以便后续分析和处理。
4. 提高电表的稳定性和可靠性为了提高电表的稳定性和可靠性,我们对电表的电路板进行了优化设计,并增加了一些保护电路,用于防止过压、过流等异常情况对电表的损坏。
此外,我们还对电表进行了严格的质量检测和测试,确保其在各种工作环境下都能正常运行。
三、实验结果与分析通过对改装后的电表进行实际测试,我们得到了以下结果:1. 改装后的电表的测量精度明显提高,误差较原来的电表减小了约20%;2. 新增的功能使得电表能够测量更多种类的电能参数,提高了实用性;3. 改装后的电表的稳定性和可靠性得到了明显提升,故障发生的概率大大降低。
大学物理实验报告电表的改装

⼤学物理实验报告电表的改装实验报告电表的改装⼀般电流计(表头)只允许通过微安级(低等级的也有毫安级的)电表,只能测量较⼩的电流或电压。
⽽实际测量的电流和电压都较⼤,要将表头改装,扩⼤其量程,常使⽤的各种电表都是⼯⼚设计、改装完成的。
有些电表为了测量交流电压或电流,在表内配上了整流元件。
关键词:电流计;表头;电流;电压⼀、实验⽬的1.掌握扩⼤电表量程的原理和⽅法;2.了解欧姆表的改装和定标。
⼆、实验原理1.表头的两个参数Ig 和Rg的测定要将表头改装成电表,必须知道表头的两个参数——使表头偏转到满刻度的电流Ig和表头内阻Rg。
这两个参数在表头出⼚时都会给出。
下⾯介绍实验测定这两个参数的⽅法,测量原理和线路如图9-1-1所⽰。
图9-1-1 表头I g,R g测定电路图(1)Ig的测定⾸先置滑线变阻器滑动触点C于输出电压最⼩处(A端),将开关S2合于“1”处时,表头G与微安表串联(图9-1-1中微安表⽐待测表头有较⾼准确度的“标准表”,若改⽤mA 级表头,则“标准表”相应地改为较⾼级别的mA表)。
接通开关S1,移动滑动触点C,逐渐增⼤输出电压,使表头G指针偏转到满刻度,此时微安表上读出的电流值即为Ig,记下这个值。
(2)Rg的测定保持上述电路状态不变(即不改变电源电压和C点的位置),使可变电阻R(采⽤电阻箱)为较⼤值,将开关S2拨于“2”处,连续减⼩R的值,使微安表重新指到Ig处,此时R的值即为Rg,这种⽅法称为替代法。
Ig 和Rg是表头的两个重要参数。
在选择表头时,这两个参数值越⼩越好。
2.电流表量程的扩⼤表头不能测量较⼤电流,如图9-1-2所⽰,若并上⼀个低值电阻R s ,则可以扩⼤其量程。
由图9-1-2,并联电阻R s 的值通过计算可以得到(I-I g )R s =I g R g (9-1-1)所以R s =(9-1-2)若令n=,则R s =(9-1-3)式中,I 为扩充后的量程,n 为量程的扩⼤倍数。
改装电表实验报告,为什么校正电流表时需要把电流从小到大做一遍

改装电表实验报告,为什么校正电流表时需要把电流从小到大做一遍电表的改装与校正实验报告实验四电表的改装和校准实验目的1.掌握电表扩大量程的原理和方法;2.能够对电表进行改装和校正;3.理解电表准确度等级的含义。
实验仪器:微安表,滑线变阻器,电阻箱,直流稳压电源,毫安表,伏特表,开关等。
实验原理:常用的直流电流表和直流电压表都有一个共同部分,即表头。
表头通常是磁电式微安表。
根据分流和分压原理,将表头并联或串联适当阻值的电阻,即可改装成所需量程的电流表或电压表。
一将微安表改装成电流表微安表的量程Ig很小,在实际应用中,若测量较大的电流,就必须扩大量程。
扩大量程的方法是在微安表的两端并联一分流电阻RS。
如图1 所示,这样就使大部分被测电流从分流电阻上流过,而通过微安表的电流不超过原来的量程。
设微安表的量程为Ig,内阻为Rg,改装后的量程为I,由图1,根据欧姆定律可得,(I - Ig)RS= IgRg RS=设n = I /Ig, 则RS=Rgn?1IgRgI?Ig(1)由上式可见,要想将微安表的量程扩大原来量程的n倍,那么只须在表头上并联一个分流电阻,其电阻值为RS=Rgn?1。
图1 图2二将微安表改装成电压表我们知道,微安表虽然可以测量电压,但是它的量程为IgRg,是很低的。
在实际应用中,为了能测量较高的电压,在微安表上串联一个附加电阻RH,如图2所示,这样就可使大部分电压降在串联附加电阻上,而微安表上的电压降很小,仍不超过原来的电压量程IgRg。
设微安表的量程为Ig,内阻为Rg,欲改装电压表的量程为U,由图2,根据欧姆定律可得,Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必须经过校准方可使用。
改装后的电流表和电压表的校准电路分别如图3和图4所示。
首先调好表头的机械零点,再把待校的电流表(电压表)与标准表接入图3(或图4)中。
然后一一校准各个刻度,同时记下待 URg(2)Ig校电流表(或电压表)的示值I(或U)和标准表的示值和IS(或US)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
四、实验内容和步骤:
1、测定待改装表的电阻Rg连线图及步骤
调节R1,Rw, 电源电压,当标准表的读数为1mA且待改装表读数为0.5mA时,则Rg=R1 2、将量程为Ig =1mA,毫安表的量程扩大为I=10mA的连线图及实验步骤
计算分流电阻RS的理论值,校对量程,记录分流电阻RS的实际值
校对其他整刻度,让改装表的指针对准相应刻度,从标准表读数
3、将量程为Ig =1mA毫安表的量程扩大为V=10V的电压表的连线图及实验步骤
计算分压电阻Rm的理论值,校对量程,记录分流电阻Rm的实际值
校对其他整刻度:让改装表指针对齐刻度,读标准表的读数
4、将1mA量程的待改装电流表改装为串连分压式欧姆表的连线图及实验步骤
调节中值电阻,调节V=1.5v,表头满偏
R3+Rw+Rg=1500欧
标定欧姆表的刻度。
