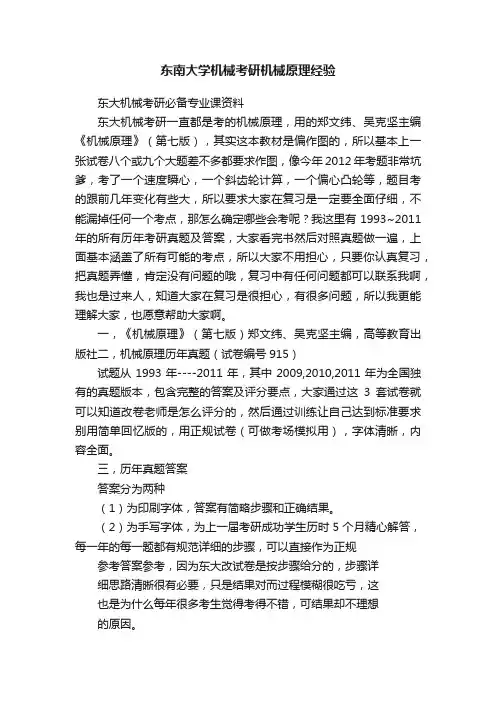

东南大学机械考研机械原理经验
东南大学机械考研机械原理经验东大机械考研必备专业课资料东大机械考研一直都是考的机械原理，用的郑文纬、吴克坚主编《机械原理》（第七版），其实这本教材是偏作图的，所以基本上一张试卷八个或九个大题差不多都要求作图，像今年2012年考题非常坑爹，考了一个速度瞬心，一个斜齿轮计算，一个偏心凸轮等，题目考的跟前几年变化有些大，所以要求大家在复习是一定要全面仔细，不能漏掉任何一个考点，那怎么确定哪些会考呢？我这里有1993~2011年的所有历年考研真题及答案，大家看完书然后对照真题做一遍，上面基本涵盖了所有可能的考点，所以大家不用担心，只要你认真复习，把真题弄懂，肯定没有问题的哦，复习中有任何问题都可以联系我啊，我也是过来人，知道大家在复习是很担心，有很多问题，所以我更能理解大家，也愿意帮助大家啊。
一，《机械原理》（第七版）郑文纬、吴克坚主编，高等教育出版社二，机械原理历年真题（试卷编号915）试题从1993年----2011年，其中2009,2010,2011年为全国独有的真题版本，包含完整的答案及评分要点，大家通过这3套试卷就可以知道改卷老师是怎么评分的，然后通过训练让自己达到标准要求别用简单回忆版的，用正规试卷（可做考场模拟用），字体清晰，内容全面。
三，历年真题答案答案分为两种（1）为印刷字体，答案有简略步骤和正确结果。
（2）为手写字体，为上一届考研成功学生历时5个月精心解答，每一年的每一题都有规范详细的步骤，可以直接作为正规参考答案参考，因为东大改试卷是按步骤给分的，步骤详细思路清晰很有必要，只是结果对而过程模糊很吃亏，这也是为什么每年很多考生觉得考得不错，可结果却不理想的原因。
四，《机械原理释疑与习题详解》（配高教社郑文纬等编《机械原理》第七版）（复印版）赵镇宏尹明富编著海洋出版社因为此书为绝版书，对考研有特别有实用价值，虽然是复印版书籍，但全国估计仅此一家有售简介：全书分为十二章，与课本同步。
每一章分为：1，考核知识点（基本要求，内容提要与考点提示）2，专题释义（对比较难理解的概念，解题步骤，易混淆定义进行详细对比解释。
考研机械原理复习试题(含答案)总结
考研机械原理复习试题（含答案）2一、正误判断题：（在括号内正确的画“√”，错误的画“×”）1.在平面机构中一个高副引入二个约束。
（×）2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。
（√）3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。
（×）4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全相同。
（√）5.当机构自由度F＞0，且等于原动件数时，该机构具有确定运动。
（√）6.若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。
（×）7.在平面机构中一个高副有两个自由度，引入一个约束。
（√）8.在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。
（×）9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成。
因此基本杆组是自由度为零的运动链。
（√）10.平面低副具有2个自由度，1个约束。
（×）二、填空题1.机器中每一个制造单元体称为零件。
2.机器是在外力作用下运转的，当外力作功表现为盈功时，机器处在增速阶段，当外力作功表现为亏功时，机器处在减速阶段。
3.局部自由度虽不影响机构的运动，却减小了高副元素的磨损，所以机构中常出现局部自由度。
4.机器中每一个独立的运动单元体称为构件。
5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副。
6.平面运动副的最大约束数为 2 ，最小约束数为1。
7.两构件之间以线接触所组成的平面运动副，称为高副，它产生2 个约束。
三、选择题1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动。
A.可以B.不能C.变速转动或变速移动2.基本杆组的自由度应为 C 。
A.－1B. +1C. 03.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。
东南大学915机械原理习题库
《机械设计基础》试题库教材名称及版本：《机械设计基础》第三版编者及出版社：黄华梁、彭文生主编高等教育出版社试题题型：作图题（按作图规则作图，图线清晰）1.在下图所示的偏置直动从动件盘形凸轮机构中已知凸轮为一偏心圆盘。
圆盘半径Ｒ=25mm，凸轮回转中心到圆盘中心的距离lAB=10mm。
(1)绘出凸轮的理论廓线；(2)确定凸轮的基圆半径r；(3)凸轮1以匀角速ω回转，使推杆2上下运动，求图示位置凸轮已转过的角度φ、推杆的位移s(φ，s算出数值。
图中ω=1rad/s，尺寸单位为mm)。
(4)求图示位置机构的压力角α；(5)若在杆端处加一滚子，其他条件不变，杆2的运动规律与原来的是否相同，为什么？2.在下图所示的凸轮为偏心圆盘。
圆心为O，半径为Ｒ=30mm，偏心距loA=10mm。
偏距e=10mm,试求(均在图上标出)；(1)凸轮的理论轮廓；(2)推杆的行程h和凸轮的基圆半径r；(3)从Ｂ点接触到Ｃ点接触凸轮所转过的角度δ和推杆的位移s；(4)Ｃ点接触时凸轮机构的压力角α；3.图示为一偏置直动从动件盘形凸轮机构。
已知凸轮为一以Ｃ为中心的圆盘，问轮廓上Ｄ点与尖顶接触时其压力角为α0及从动件的位移为Ｓ２为多少，试作图加以表示。
4.图示盘形凸轮机构中,已知凸轮为C 为中心的圆盘。
(1)确定凸轮的合理转向；(2)画出凸轮的基圆，并标出基圆半径r 0；(3)标出机构在图示位置时，从动件的位移s 2；(4)画出凸轮在D 点与从动件尖顶接触时，机构压力角α。
5.在下图所示的凸轮机构中,已知凸轮的实际轮廓线为一圆心在A 点的圆。
要求：(1)绘出凸轮的理论轮廓线；(2)绘出凸轮的基圆，并标出基圆半径r 0；(3)确定图中凸轮的合理转向（从动件的推程为工作行程）；(4)分析机构在图示位置时的压力角α；(5)在图中标出从动件的位移s；6.在下图所示的凸轮机构中,已知凸轮的实际轮廓线为一圆心在A 点的圆。
要求：(1)绘出凸轮的理论轮廓线；(2)绘出凸轮的基圆，并标出基圆半径r 0；(3)确定图中凸轮的合理转向（从动件的推程为工作行程）；(4)分析机构在图示位置时的压力角α；(5)画出高副替代后的机构运动简图，并计算替代前后的自由度F.7.图示凸轮机构从动件的速度线图，试画出加速度线图，并指出何处发生刚性冲击？又何处发生柔性冲击？VVat(δ)t(δ)A BCDEF。
考研机械原理试卷真题
考研机械原理试卷真题一、选择题（每题2分，共20分）1. 机械原理中，机构的自由度是指：A. 机构的零件数B. 机构的运动副数C. 机构能够实现的独立运动数D. 机构的约束数2. 以下哪个不是平面四杆机构的基本类型？A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 曲柄滑块机构3. 机械系统中，传动比是指：A. 驱动轮与从动轮的转速比B. 驱动轮与从动轮的直径比C. 驱动轮与从动轮的周长比D. 驱动轮与从动轮的力矩比4. 在机械设计中，静平衡是指：A. 零件在静止状态下的平衡B. 零件在运动状态下的平衡C. 零件在受到外力作用时的平衡D. 零件在受到内力作用时的平衡5. 以下哪个是机械传动中常见的传动方式？A. 齿轮传动B. 液压传动C. 磁力传动D. 风力传动6. 机械原理中，运动副的类型不包括：A. 转动副B. 滑动副C. 滚动副D. 振动副7. 机械原理中，平面机构的自由度计算公式是：A. F = 3n - 2p - φB. F = 3n - 2p + φC. F = 2n - p - φD. F = 2n - p + φ8. 以下哪个不是机械原理中常见的运动副？A. 铰链B. 螺旋C. 滑块D. 凸轮9. 机械原理中，平面四杆机构的死点位置是指：A. 曲柄的最低点B. 曲柄的最高点C. 曲柄的平衡位置D. 曲柄的任何位置10. 在机械设计中，动平衡是指：A. 零件在静止状态下的平衡B. 零件在运动状态下的平衡C. 零件在受到外力作用时的平衡D. 零件在受到内力作用时的平衡二、简答题（每题10分，共30分）1. 简述平面四杆机构的基本特性及其应用场景。
2. 描述机械传动比的计算方法及其在机械设计中的重要性。
3. 解释静平衡和动平衡的区别，并举例说明它们在机械设计中的应用。
三、计算题（每题25分，共50分）1. 已知一平面四杆机构，其中AB为曲柄，BC为连杆，CD为摇杆，AD为机架。
当AB的长度为200mm，BC的长度为300mm，CD的长度为400mm，求该机构的最小传动角，并说明其意义。
东南大学机械考研@东南机械原理13-15答案
写在前言：
以下的答案是我的一位同学在考前几天发给我的，由于之前13至15都没答案，有些题目做得稀里糊涂的。
作为过来人，我深知你们对答案的渴求，现在在你们刚准备考研时，我将他们整理好送给你们，也算是将传统发扬光大，希望你们好好珍惜，不要走我们所走过的弯路，最后祝各位2017的考研成功！努力吧，少年们！（个人对高价卖资料非常痛恨，群里的资料足够你用的了，希望你们不要花冤枉钱，这是学长发自肺腑之言。
当然，我也希望你们不要以此牟利。
）
13年答案：。
机械专业课真题汇总
机械专业课真题汇总机械原理真题09重庆大学机械原理真题11山东科技大学机械原理真题18华中农业大学机械原理真题2010武汉理工机械原理09山东科技大学机械原理真题19西安电子科技大学机械原理2015西工程机械原理试题及答案解析05年上海理工大学机械原理13年上海理工大学机械原理2010武汉理工机械原理20浙江工业大学机械原理14西安电子科技大学机械原理17西安电子科技大学机械原理18西安电子科技大学机械原理2019浙江理工大学机械设计基础2018浙江理工大学机械设计基础2017浙江理工大学机械设计基础2020温州大学机械原理2009武汉理工机械原理2012河北工业大学机械原理2010北京交通大学机械原理2020南京航空航天大学机械原题真题2020机械原理考研真题及答案（武汉科技大学）2019机械原理真题及答案（武汉科技大学）2018机械原理真题及答案（武汉科技大学）2017机械原理真题及答案（武汉科技大学）2016机械原理真题及答案（武汉科技大学）2015机械原理真题及答案（武汉科技大学）2014机械原理真题及答案（武汉科技大学）2013机械原理真题及答案（武汉科技大学）2012机械原理真题（武汉科技大学）2011机械原理真题（武汉科技大学）2011机械原理真题答案（武汉科技大学）2019杭州电子科技大学机械原题真题2012南京航空航天大学机械原题真题2013东南大学机械原题真题2011东南大学机械原题真题及答案2004福州大学机械考研真题答案2004福州大学机械考研真题2011中国矿业大学机械原理真题2014江苏理工学院机械原理真题A答案2014江苏理工学院机械原理真题A上海理工大学机械06年考研真题笔记（一）上海理工大学机械07年考研真题笔记（二）上海理工大学机械08、10、12、13年考研真题笔记（三）2007河北工业大学机械原理真题答案2007河北工业大学机械原理真题2018西安工业大学机械原理真题2019三峡大学机械原理考研真题2018三峡大学机械原理考研真题2015年南京理工大学机械原理考研真题2019年武汉科技大学机械原理考研真题江苏大学803机械原理样题答案江苏大学803机械原理考试样题2012江苏大学803机械原理考研真题2008江苏大学803机械原理考研真题2006江苏大学803机械原理考研真题2011江苏大学803机械原理考研真题2007江苏大学803机械原理考研真题2009江苏大学803机械原理考研真题2010江苏大学803机械原理考研真题2016年中山大学886机械原理考研真题05合肥工业机械原理17昆明理工机械原理20昆明理工机械原理19昆明理工机械原理机械设计/机械设计基础真题2021扬州大学机械设计真题07江南大学机械设计真题08江南大学机械设计真题07浙江大学机械设计基础真题18广东工业大学机械设计基础真题2016太原科大机械设计基础真题中国科学院大学20机械设计真题15广东工业大学机械设计基础真题07天津工业大学机械设计基础真题11厦门大学机械设计基础真题2012宁夏大学机械考研试题2018浙江理工大学机械设计基础2017宁夏大学机械设计2010西安理工机械设计基础2018山东大学机械设计基础2013深圳大学机械设计基础2007西安交通大学机械设计基础2008西安交通大学机械设计基础2019湖北工业大学机械设计真题2020湖北工业大学机械设计真题2018湖北工业大学机械设计真题20南京工业大学机械设计真题20河海大学机械考研真题及答案2018华侨大学机械设计考研真题2018广州大学机械设计真题答案2018广州大学机械设计真题2016广州大学机械设计真题答案2016广州大学机械设计真题2015广州大学机械设计真题答案2015广州大学机械设计真题2014广州大学机械设计真题答案2014广州大学机械设计真题2020广东工业大学机械设计基础真题答案2020广东工业大学机械设计基础真题2019广东工业大学机械设计基础真题答案2019广东工业大学机械设计基础真题2008西安交通大学机械设计基础真题答案西安交通大学2008年机械设计基础真题2014年江西理工大学机械设计基础考研真题2018年山东大学844机械设计基础考研真题2017年山东大学844机械设计基础考研真题2016年山东大学844机械设计基础考研真题2019年广东工业大学801机械设计基础考研真题2017年华南理工大学856机械设计基础考研真题2018东华理工大学832机械设计考研真题2017东华理工大学832机械设计考研真题2017东华理工大学832考研真题答案2016东华理工大学832机械设计考研真题2016东华理工大学832考研真题答案2011广东工业大学机械设计基础真题2011广东工业大学机械设计基础真题答案华中科技大学2010年机械设计基础真题湘潭大学2013年机械设计基础真题2011宁夏大学机械设计（含机械原理）考研真题厦门大学2012年机械设计基础真题中国科学技术大学2014年机械设计真题材料力学真题2015年南京理工大学材料力学考研真题2014年江西理工大学材料力学考研真题2017年华南理工大学841材料力学考研真题2008年吉林大学材料力学真题答案（资料样板）2020南京航空航天大学材料力学真题理论力学真题2004燕山大学理论力学2015年南京理工大学理论力学考研真题2019年宁波大学理论力学考研真题(B卷)2015青岛理工大学814理论力学考研真题2012南京航空航天大学815理论力学考研真题汽车理论真题2019年武汉科技大学汽车理论考研真题2018年华南理工大学812汽车理论考研真题答案2018浙江工业大学819汽车理论考研真题2019年广东工业大学805汽车理论考研真题2018年华南理工大学812汽车理论考研真题2017年华南理工大学812汽车理论考研真题2016年华南理工大学812汽车理论考研真题液压传动真题2019年武汉科技大学液压传动考研真题流体力学真题2017年华南理工大学836流体力学与传热考研真题2016年华南理工大学836流体力学与传热考研真题每日一题：静平衡的转子( B )是动平衡的，动平衡的转子( A )是静平衡。
考研机械原理试题及答案
考研机械原理试题及答案# 考研机械原理试题及答案## 一、选择题1. 题目：在机械设计中，为了提高机构的传动效率，通常采用以下哪种方式？- A. 增加摩擦- B. 减少摩擦- C. 增加传动比- D. 增加传动链的长度答案：B2. 题目：在四杆机构中，若要实现曲柄摇杆机构的转换，需要满足的条件是什么？- A. 曲柄长度等于最短连杆长度- B. 曲柄长度等于最长连杆长度- C. 摇杆长度等于最短连杆长度- D. 摇杆长度等于最长连杆长度答案：A3. 题目：在机械原理中，平面四杆机构的死点位置是指：- A. 机构运动速度为零的位置- B. 机构运动加速度为零的位置- C. 机构运动力为零的位置- D. 机构运动角速度为零的位置答案：A## 二、填空题1. 题目：在机械原理中，齿轮传动是一种常见的传动方式，其特点是传动比准确、效率高、结构紧凑。
2. 题目：凸轮机构是一种将旋转运动转换为直线运动的机构，其运动规律取决于凸轮的形状。
3. 题目：在连杆机构中，为了实现准确的运动规律，通常需要通过运动分析来优化设计。
## 三、简答题1. 题目：简述机械原理中机构的自由度计算方法。
答案：机构的自由度是指机构在空间中独立运动的数目。
计算自由度的公式为：自由度 F = 3n - 2pl - ph，其中 n 是活动构件数，pl 是低副数，ph 是高副数。
2. 题目：解释什么是机构的传动角，以及它在机械设计中的重要性。
答案：传动角是指输入构件与输出构件之间的相对角速度方向之间的夹角。
在机械设计中，传动角的大小直接影响到传动的平稳性和传动效率，因此合理设计传动角对于提高机构的性能至关重要。
## 四、计算题1. 题目：已知一平面四杆机构，其中最长连杆长度为 300mm，最短连杆长度为 100mm，曲柄长度为 200mm。
求该机构的传动角。
答案：- 首先，确定机构类型。
由于曲柄长度等于最短连杆长度，该机构为双曲柄机构。
- 其次，计算传动角。
