大学物理实验报告-磁滞回线研究
动态磁滞回线实验报告
一、实验目的1. 理解铁磁材料的磁滞现象及其在工程中的应用。
2. 学习使用示波器观察和测量动态磁滞回线。
3. 掌握磁滞回线中关键参数（如饱和磁感应强度、矫顽力、剩磁等）的测量方法。
4. 分析磁滞回线形状与材料特性之间的关系。
二、实验原理铁磁材料在外加磁场的作用下，其磁化强度B与磁场强度H之间的关系并非线性，而是呈现非线性关系。
当磁场强度H增加到一定值时，B几乎不再随H的增加而增加，此时的B值称为饱和磁感应强度（Bs）。
当外磁场去除后，铁磁材料仍保留一定的磁性，此时的B值称为剩磁（Br）。
矫顽力（Hc）是指使剩磁为零所需的反向磁场强度。
动态磁滞回线是指铁磁材料在交变磁场作用下，磁化强度B与磁场强度H之间的关系曲线。
通过测量动态磁滞回线，可以获得铁磁材料的磁性能参数，如饱和磁感应强度、矫顽力、剩磁等。
三、实验仪器1. 示波器2. 交流电源3. 铁磁材料样品4. 磁场发生器5. 测量装置四、实验步骤1. 将铁磁材料样品固定在磁场发生器上。
2. 接通电源，调节磁场发生器输出交变磁场。
3. 将示波器的X轴输入端连接到磁场发生器的输出端，Y轴输入端连接到测量装置的输出端。
4. 观察示波器屏幕上的动态磁滞回线，记录关键参数（如饱和磁感应强度、矫顽力、剩磁等）。
5. 改变磁场发生器的输出频率，重复上述步骤，观察磁滞回线形状的变化。
五、实验结果与分析1. 通过实验，我们观察到铁磁材料的动态磁滞回线呈现非线性关系，且存在饱和磁感应强度、矫顽力、剩磁等关键参数。
2. 随着磁场发生器输出频率的增加，磁滞回线形状发生变化，饱和磁感应强度和矫顽力降低，剩磁增加。
3. 分析磁滞回线形状与材料特性之间的关系，发现磁滞回线形状与材料的磁导率、矫顽力、剩磁等参数有关。
六、实验结论1. 动态磁滞回线实验可以有效地测量铁磁材料的磁性能参数，为工程应用提供重要依据。
2. 磁滞回线形状与材料特性密切相关，通过分析磁滞回线可以了解材料的磁性能。
磁滞回线实验报告
磁滞回线实验报告磁滞回线实验报告引言：磁滞回线实验是物理学中的基础实验之一，通过观察和分析磁场强度与磁化强度之间的关系，可以了解材料的磁性特性。
本实验旨在探究不同材料的磁滞回线形状及其对磁场的响应。
实验原理：磁滞回线是指在磁场强度逐渐增加和减小的过程中，磁化强度发生变化的曲线。
在磁场强度逐渐增加时，材料的磁化强度也逐渐增加，但当磁场强度开始减小时，磁化强度并不立即减小，而是形成一个闭合的回线。
这种现象被称为磁滞回线。
实验步骤：1. 准备实验所需材料：磁铁、铁砂、铁钉、铜线、磁场强度计等。
2. 将铁砂填充至玻璃试管中，并用胶带封口，确保铁砂不会外溢。
3. 将铁钉缠绕铜线，形成线圈，并将线圈固定在试管外部。
4. 将磁场强度计放置在试管旁边，并将其连接至计算机。
5. 将磁铁靠近试管，使磁场强度计读数开始增加。
6. 缓慢移动磁铁，观察磁场强度计读数的变化，并记录下来。
7. 当磁场强度计读数达到最大值后，缓慢将磁铁远离试管，继续观察并记录读数的变化。
8. 根据记录的数据，绘制磁滞回线图。
实验结果及分析：通过实验观察和数据记录，我们得到了一条典型的磁滞回线。
在磁场强度逐渐增加时，磁化强度也随之增加，但在磁场强度减小时，磁化强度并不立即减小，而是形成一个闭合的回线。
根据实验结果，我们可以得出以下几点结论：1. 不同材料的磁滞回线形状不同。
铁砂的磁滞回线相对较宽，而铁钉的磁滞回线相对较窄。
这是因为不同材料的磁性特性不同，磁滞回线的形状取决于材料的磁化过程和磁化强度的变化。
2. 磁滞回线的形状与外加磁场的变化速度有关。
当外加磁场的变化速度较快时，磁滞回线的形状可能会发生变化，呈现出不规则的曲线。
这是因为快速变化的磁场会导致材料内部的磁畴无法充分调整，从而影响磁滞回线的形状。
3. 磁滞回线的形状与材料的磁饱和性有关。
磁饱和性是指材料在外加磁场作用下，磁化强度达到最大值后无法继续增加的能力。
当材料的磁饱和性较强时，磁滞回线的形状相对较窄，而当磁饱和性较弱时，磁滞回线的形状相对较宽。
大学物理实验磁滞回线

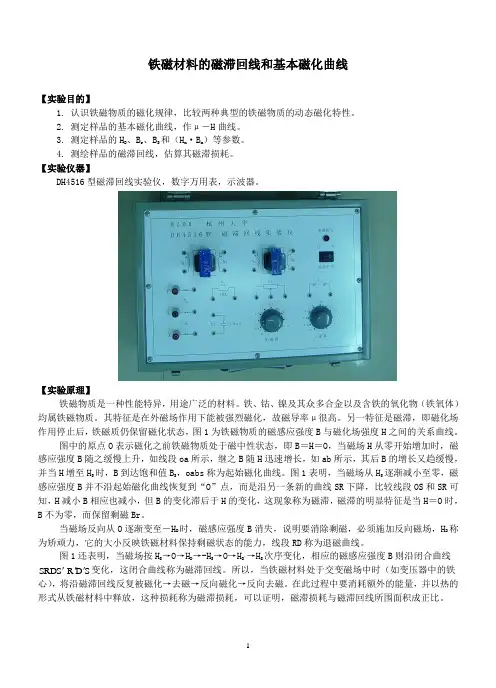

铁磁材料的磁滞回线和基本磁化曲线【实验目的】1. 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。
2. 测定样品的基本磁化曲线，作μ－H曲线。
3. 测定样品的H D、B r、B S和（H m·B m）等参数。
4. 测绘样品的磁滞回线，估算其磁滞损耗。
【实验仪器】DH4516型磁滞回线实验仪，数字万用表，示波器。
【实验原理】铁磁物质是一种性能特异，用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。
其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。
另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。
图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段oa所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至H S时，B到达饱和值B S，oabs称为起始磁化曲线。
图1表明，当磁场从H S逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“O”点，而是沿另一条新的曲线SR下降，比较线段OS和SR可知，H减小B相应也减小，但B的变化滞后于H的变化，这现象称为磁滞，磁滞的明显特征是当H＝O时，B不为零，而保留剩磁Br。
当磁场反向从O逐渐变至－H D时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，H D称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD称为退磁曲线。
图1还表明，当磁场按H S→O→H D→-H S→O→H D´→H S次序变化，相应的磁感应强度B则沿闭合曲线'变化，这闭合曲线称为磁滞回线。
所以，当铁磁材料处于交变磁场中时（如变压器中的铁SR'DS RD'S心），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。
在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗，可以证明，磁滞损耗与磁滞回线所围面积成正比。
磁滞回线的测量实验报告
磁滞回线的测量实验报告一、实验目的1.了解磁滞回线的概念和特点；2.学习使用霍尔传感器测量磁场强度；3.掌握利用实验数据绘制磁滞回线的方法。
二、实验仪器和材料仪器：霍尔元件、磁力计、示波器、直流电源；材料：螺线管、磁铁、导线、万用表。
三、实验原理磁滞回线是磁化物质在外磁场作用下，磁感应强度与磁场强度之间的关系曲线。
当外磁场强度H由小到大变化时，磁感应强度B不仅不是单调变化的，而且在H改变方向时，B经过零点有回弹现象。
这种B-H的关系曲线即为磁滞回线。
磁滞回线可以揭示磁材料的磁化、变磁和反磁过程中的磁场调整以及应力状态等内部状况，对于磁性材料的性能评价具有重要的意义。
四、实验步骤1.准备工作：搭建实验电路，连接霍尔元件、示波器和直流电源；2.将磁力计放置在霍尔元件附近并调整合适的位置；3.施加一定外磁场强度H，并记录示波器上测得的霍尔输出电压UH 与电流电压表测得的霍尔电流IH的数值；4.改变外磁场强度的大小和方向，重复第三步，直到完成一次完整的磁滞回线的测量；5.将测得的磁场强度H和磁感应强度B的数据进行整理。
五、实验注意事项1.实验过程中需保持实验环境的稳定和安静；2.实验中需注意安全，避免磁铁和螺线管等物品的碰撞和意外伤害；3.在调整霍尔元件和磁力计位置时，需保证测量准确性和稳定性；4.测量数据需及时记录并整理，以免丢失。
六、实验结果及数据处理根据实验步骤记录的UH、IH数据，可以得到对应的磁感应强度B和磁场强度H的测量结果。
整理数据后，可以将B-H数据绘制成磁滞回线图。
七、实验结果分析通过实验数据的分析，可以得到磁滞回线的面积、对称性、磁饱和状态等信息。
此外，对于不同材料的磁滞回线，还可以比较其形状和性能差异。
八、实验总结通过本次实验，我们了解了磁滞回线的概念和特点，学习并掌握了使用霍尔传感器测量磁场强度的方法，熟悉了利用实验数据绘制磁滞回线的步骤和技巧。
此外，我们还通过实验结果对不同材料的磁滞回线进行了分析比较，深入了解了磁材料的性能差异和应用前景。
实验9-实验报告示例-磁滞回线
实验报告（示例）【实验名称】铁磁材料的磁化曲线和磁滞回线【实验目的】1、掌握磁滞、磁滞回线和磁化曲线的概念，加深对铁磁材料的主要物理量：矫顽力、剩磁和磁导率的理解。
2、学会用示波法测绘基本磁化曲线和磁滞回线。
3、根据磁滞回线确定磁性材料的饱和磁感应强度Bs、剩磁Br和矫顽力Hc 的数值。
4、研究不同频率下动态磁滞回线的区别，并确定某一频率下的磁感应强度Bs、剩磁Br和矫顽力Hc数值。
5、改变不同的磁性材料，比较磁滞回线形状的变化。
【实验仪器】实验使用的仪器由测试样品、功率信号源、可调标准电阻、标准电容和接口电路等组成。
测试样品有两种，一种是圆形罗兰环，材料是锰锌功率铁氧体，磁滞损耗较小；另一种是EI型硅钢片，磁滞损耗较大些。
信号源的频率在20～200Hz 间可调；可调标准电阻R1的调节范围为0.1～11Ω；R2的调节范围为1～110kΩ；标准电容有0.1μF～11μF可选。
实验样品的参数如下：样品1：平均磁路长度L=0.130m，铁芯实验样品截面积S=1.24×10-4m2，线圈匝数：N1=150T，N2=150T；N3=150T。
样品2：平均磁路长度L=0.075m，铁芯实验样品截面积S=1.20×10-4m2，线圈匝数：N1=150T，N2=150T；N3=150T。
【实验原理】1、磁化曲线此处说明什么是磁化曲线，什么是起始磁化曲线2、磁滞回线此处图示说明以下几个概念：起始磁化曲线，磁滞回线，退磁曲线，剩磁，矫顽力，磁滞现象，极限磁滞回线，基本磁化曲线，磁锻炼3、示波器显示B—H曲线的原理此处图示说明以下概念与公式：图1 B —H 曲线的原理图加在示波器X 端和Y 端的U X 和U Y ，各参数的意义H U N LR X 11=B CR SN U Y 22=3、示波器相关旋钮的功能与操作步骤及H-X 、B-Y 的关系式 此处说明示波器相关旋钮的功能与操作步骤及H-X 、B-Y 的关系式中各参数的含义【实验内容】1、显示和观察2种样品在25Hz 、50Hz 、100Hz 、150Hz 交流信号下的磁滞回线图形。
磁滞回线实验报告精选全文完整版
〖实验三十〗用示波器观测动态磁滞回线〖目的要求〗1、学习使用示波器对动态磁滞回线进行观察和测量，了解磁感应强度和磁场强度的测量方法；2、学习应用RC 积分电路；3、了解铁磁性材料的动态磁化特性。
〖仪器用具〗动态磁滞回线测量仪（包括正弦波信号源、待测铁磁样品及绕组、积分电路所用的电阻和电容），双踪读出示波器，直流电源，数字多用表，滑线变阻器。
〖实验原理〗1、铁磁材料的磁化特性把物体放在外磁场H 中，物体就会被磁化，其内部产生磁场。
设其内部磁化强度为M ，磁感应强度为B ，可以定义磁化率m χ和相对磁导率r μ表征物质被磁化的难易程度：0m r M H B Hχμμ==物质的磁性按磁化率m χ可以分为抗磁性、顺磁性和铁磁性三种。
抗磁性物质的磁化率为负值，通常在5610~10--的量级，且几乎不随温度变化；顺磁性物质的磁化率通常为2410~10--之间，且随温度线性增大；而铁磁性物质的磁化率通常远大于1，且随温度增高而变小。
除了磁导率高以外，铁磁材料还具有特殊的磁化规律。
对一个处于磁中性状态（H=0且B=0）的铁磁材料加上由小变大的磁场H 进行磁化时，磁感应强度B 随H 的变化曲线称为起始磁化曲线，它大致分为三个阶段：①可逆磁化阶段，当H 很小的时候，B 随H 变化可逆，见图中OA 段，若减小H ，B 会沿AO返回至原点；②不可逆磁化阶段，见图中AS 段，若减小H ，B 不会沿SA 返回（比如当磁场从D 点的D H 减小到D H H -∆，再从D H H -∆增大到D H ，B-H 轨迹会是图中点线所示的回线样式）；③饱和磁化阶段，见图中SC 段，在S 点材料已经被磁化至饱和状态，继续增大H ，磁化强度M 不再增大，由于0(M H)βμ=+，B 会随H 线性增大，但增量极小。
图中S H 和S B 表示M 刚刚达到饱和值时的H 和B 的值，分别称为饱和磁场强度和饱和磁感应强度。
如果将铁磁材料磁化到饱和状态（图中S 点）后再减小磁场H ，那么磁感应强度B 会随H 减小而减小，但并不沿起始磁化曲线SAO 减小，而会沿着SP 这条更缓慢的曲线减小。
磁滞回线实验报告
一、实验目的1. 理解磁滞回线的概念和特性；2. 掌握磁滞回线的测量方法；3. 分析磁滞回线与材料性能之间的关系。
二、实验原理磁滞回线是铁磁材料在外加磁场作用下，磁化强度（磁感应强度B）随磁场强度（磁场强度H）变化的关系曲线。
在磁滞回线中，磁化强度和磁场强度之间存在滞后现象，即当磁场强度减小到零时，磁化强度并不立即为零，而是保持一定的数值，这种现象称为磁滞。
磁滞回线的形状反映了铁磁材料的磁滞特性，主要包括以下参数：1. 矫顽力（Hc）：磁化强度为零时，所需的反向磁场强度；2. 饱和磁感应强度（Bs）：磁场强度达到饱和时，磁化强度达到的最大值；3. 剩磁（Br）：磁场强度为零时，磁化强度所保持的值。
三、实验仪器与材料1. 磁滞回线测量仪；2. 待测铁磁材料；3. 示波器；4. 磁场发生器；5. 信号发生器；6. 测量磁感应强度和磁场强度的传感器。
四、实验步骤1. 将待测铁磁材料放置在磁滞回线测量仪中，调整磁场发生器，使磁场强度逐渐增加；2. 使用信号发生器产生一定频率的交流信号，输入到磁滞回线测量仪中；3. 示波器显示磁滞回线图形，记录不同磁场强度下的磁化强度值；4. 根据实验数据，绘制磁滞回线曲线；5. 分析磁滞回线与材料性能之间的关系。
五、实验结果与分析1. 磁滞回线图形：根据实验数据，绘制磁滞回线曲线，如图1所示。
图1 磁滞回线曲线2. 磁滞回线参数：根据磁滞回线曲线，测量矫顽力（Hc）、饱和磁感应强度（Bs）和剩磁（Br）等参数。
3. 分析：（1）矫顽力（Hc）：矫顽力是磁滞回线中的最大磁场强度，反映了材料抵抗磁化退磁的能力。
矫顽力越大，材料越难退磁，即磁滞特性越好。
（2）饱和磁感应强度（Bs）：饱和磁感应强度是磁化强度达到的最大值，反映了材料的磁导率。
饱和磁感应强度越大，材料的磁导率越高。
（3）剩磁（Br）：剩磁是磁场强度为零时，磁化强度所保持的值，反映了材料的剩磁特性。
剩磁越大，材料的剩磁特性越好。
铁磁材料的磁滞回线实验报告
铁磁材料的磁滞回线实验报告一、实验目的。
本实验旨在通过实验方法测量铁磁材料的磁滞回线，了解铁磁材料的磁滞特性。
二、实验原理。
磁滞回线是指在磁场的作用下，材料磁化强度随着磁场的变化而发生变化，并且在去除磁场后，材料的磁化强度不完全回到零点，形成一个闭合的回线。
铁磁材料的磁滞回线特性是其重要的磁性能指标之一。
三、实验仪器与设备。
1. 电磁铁。
2. 电源。
3. 示波器。
4. 铁磁材料样品。
四、实验步骤。
1. 将铁磁材料样品放置在电磁铁中间位置。
2. 调节电源输出电压，使电磁铁通电，产生磁场。
3. 用示波器测量铁磁材料的磁感应强度随磁场变化的曲线。
4. 逐渐减小电磁铁的电流，观察示波器上的磁滞回线变化。
五、实验数据记录与分析。
根据实验测得的数据，我们绘制了铁磁材料的磁滞回线曲线图。
从曲线图中可以清晰地看出铁磁材料的磁化特性。
在磁场强度增加时，磁感应强度随之增加，但当磁场强度减小时，磁感应强度并不完全回到零点，而是形成一个闭合的回线。
六、实验结论。
通过本次实验，我们深入了解了铁磁材料的磁滞回线特性。
磁滞回线是铁磁材料在磁化过程中产生的一种特殊现象，对于材料的磁性能有着重要的影响。
通过测量和分析磁滞回线，可以更好地了解铁磁材料的磁化特性，为材料的应用提供重要参考。
七、实验注意事项。
1. 在实验中要注意安全，避免触电和磁场对身体造成的影响。
2. 实验过程中要注意仪器的正确使用和操作方法，保证实验数据的准确性和可靠性。
八、参考文献。
1. 《材料物理学实验指导》。
2. 《磁性材料与器件》。
以上为铁磁材料的磁滞回线实验报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁滞回线研究
班级 姓名 学号
一、 实验目的：a. 研究磁性材料的动态磁滞回线；
a) b.了解采用示波器测动态磁滞回线的原理；
b) c. 利用作图法测定磁性材料的饱和磁感应强度B,磁场强度H
二、 实验仪器：普通型磁滞回线实验仪DH 4516。
实验原理：当材料磁化时，磁感应强度B 不仅与当时的磁场强度H 有关，而且决定于磁化的历史情况，如图2.3.2-1所示。
曲线OA 表示铁磁材料从没有磁性开始磁化，磁感应强度B 随H 的增加而增加，称为磁化曲线。
当H 增加到某一值H S 时，B 几乎不再增加，说明磁化已达到饱和。
材料磁化后，如使H 减小，B 将不沿原路返回，而是沿另一条曲线ACA 下降。
当H 从-H S 增加时，B 将沿A ’C ’A 曲线到达A ，形成一闭合曲线称为磁滞回线，其中H=0时，r B B ，B r 称为剩余磁感应强度。
要使磁感应强度B 为零，就必须加一反向磁场-H c , H c 称为矫顽力。
为了使样品的磁特性能重复出现，也就是指所测得的基本磁化曲线都是由原始状态（H=0,B=0）开始，在测量前必须进行退磁，以消除样品中的剩余磁性。
1 .示波器测量磁滞回线的原理
图2.3.2-2所示为示波器测动态磁滞回线的原理电路。
将样品制
成闭合的环形，然后均匀地绕以磁化线圈N 1及副线圈N 2，即所
谓的罗兰环。
交流电压u 加在磁化线圈上，R 1为取样电阻，其两端的电压u 1加到示波器的x 轴输入端上。
副线圈N 2与电阻R 2和电容串联成一回路。
电容C 两端的电压u 加到示波器的y 输入端上。
（1）u x (x 轴输入)与磁场强度H 成正比，若样品的品均周长为l ，
磁化线圈的匝数为N 1，磁化电流为i 1（瞬时值），根据安培环路定理，有H l =N 1 i 1,而111i R u =，所以
H N l R u 1
11= （1） 由于式中R 1、l 和N 1皆为常数，因此，该式清楚地表明示波器荧光屏上电子束水平偏转的大小（u 1）与样品中的磁场强度（H ）成正比。
（2）u C （y 轴输入）在一定条件下与磁感应强度B 成正比 设样品的截面积为S ，根据电磁感应定律，在匝数为N 2的副线圈中，感应电动势应为
dt
dB S N E 22-= （2） 此外，在副线圈回路中的电流为i 2且电容C 上的电量为q 时，又有
C
q i R E +=222 （3） 考虑到副线圈匝数N 2较小，因而自感电动势未加以考虑，同时，R 2与C 都做成足够大，使电容C 上的电压降（u c =q/C ）比起电阻上的电压降R 2i 2小到可以忽略不计。
于是式（3）可
以近似的改写为
222i R E = （4） 将关系式dt
du C dt dq i c ==2代入式（4），得 dt du C
R E c 22= （5） 将上式与式（2）比较，不考虑其负号（在交流电中负号相当于相位差±π）时，应有
dt
du C R dt dB S N c 22= 将两式两边对时间积分，由于B 和u c 都是交变的，故积分常数为0。
整理后得
B C
R S N u c 22= （6） 由于N 2、S 、R 2和C 皆为常数，因此该式表明了示波器的荧光屏上竖直方向偏转的大小（u c ）与此干起那股（B ）成正比。
由此可见，在磁化电流变化的一周期内，示波器的光点将描绘出一条完整的磁滞回线，并在以后每个周期都重复此过程，这样在示波器的荧光屏上将看到一稳定的磁滞回线图线。
（3）测量标定
本实验不仅要求能用示波器显示出待测材料的动态磁滞回线，而且要能使用示波器定量
观察和分析磁滞回线。
因此，在实验中还需确定示波器荧光屏上x 轴（即H 轴）的每一小格实际代表多少磁场强度，y 轴（即B 轴）的每一小格实际代表多少磁感应强度，这就是测量标定问题。
1）x 轴（H 轴）标定 x 轴标定操作的目的是标定H 。
具体而言就是确定示波器荧光屏x 轴（即H 轴）的每一小格实际代表多少磁场强度。
由式（1）可见，若设法测出光点沿x 轴偏转的大小与电压u 1的关系，就可确定H 。
具体标定H 的线路图如图2.3.2-4所示。
其中交流电表A 用于测量ν0(请注意A 的指示是i 0的有效值I 0)。
调解I 0使荧光屏上水平线长度为M x 格，它对应于u 1且为峰峰值，即0122I R ，因此，每一小格所代表的u 1的值为x M I R /2201。
这样由式（1）就可知荧光屏每一小格所代表的磁场强度H 是
x
lM I N H 01022 （7）
值得注意的是，标定线路中应将被测样品去掉，而代之以一纯电阻R 0。
这主要是因为被测样品室铁磁材料，它的B 和H 的关系是非线性的，从而使电路中的电流产生非正弦形畸变。
R 0起限流作用，标定操作中应使I 0不超过R 0允许的电流。
2）y 轴（B 轴）标定
y 轴标定操作的目的是标定B ，具体而言就是确定y 轴（B 轴）的每一小格实际代表多少磁感应强度。
具体标定B 的线路如图2.3.2-5所示。
图中M 是一个标准互感器。
流经互感器原边的瞬时电流为i 0，则互感器副边中的感应电动势E 0为
dt
di M E 00-= 类似于式（5），又有
dt
du C R dt di M c 20= 对上式两边积分，可得
C
R Mi u c 20= （8） 由于A 测出的是i 0的有效值I 0，所以对应于u c 的有效值U C ，有
C R MI U C 20/= 而相应的峰峰值为C R MI 20/22。
若此时对应u c 峰峰值的垂直线总长主度为M y ，则根据（6）可得，y 轴每一小格所代表的磁感应强度为
y
SM N MI B 20022= （9） 应注意实验中，不要使I 0超过互感器所允许的额定电流值。
四、实验步骤：1．仪器的调节
按图2.3.2-3所示线路接线，调节示波器，使光点调至荧光屏正中心。
调节调压变压器，从零开始逐步增大磁化电流，使磁滞回线上的B 值能达到饱和。
示波器的x 、y 轴衰减置“1”挡，可适当调整x 、y 的增幅，使荧光屏上得到大小适中的磁滞回线。
记住此时磁化电流I 的大小。
2．量动态磁滞回线
(1).样品退磁，把调压器的输出电压从最大值缓慢调至零，样品
即被退磁。
(2).将电流调至I ，以每小格为单位测若干组B 、H 的坐标值。
记
住回线顶点（A ）、剩磁（B r ）、矫顽力（H c ）三个点的读数（注意此后，示波器的x 轴增幅，y 轴增幅绝对不要改变，以便进行H 、B 标定）。
(3).标定H 和B ，分别按图2.3.2-4、图2.3.2-5接线。
(4).测磁化曲线，即测量大小不同的各个磁滞回线的顶点的连接。
(5).改变磁化电流的频率，观察磁滞回线的变化规律。
五、注意事项：
1.不要使I 0超过互感器所允许的额定电流值。
2. 在测量前必须进行退磁，以消除样品中的剩余磁性。
六、总结分析：
1. x 轴标定操作的目的是标定H 。
每一小格所代表的磁场强度是
x
lM I N H 01022= 2. y 轴标定操作的目的是标定B ，y 轴每一小格所代表的磁感应强度为
y SM N MI B 20022=。
