第三章 电气设备的故障诊断与维修
设备故障诊断与维修教案
通用设备故障诊断与维修教案第一章：通用设备故障诊断基础1.1 教学目标了解通用设备的常见故障类型及原因掌握故障诊断的基本方法和步骤熟悉故障诊断所需的工具和仪器1.2 教学内容通用设备的故障类型及原因分析故障诊断的基本方法：观察法、询问法、测试法等故障诊断的步骤：故障确认、故障分析、故障定位、故障修复故障诊断所需的工具和仪器：万用表、示波器、传感器等1.3 教学方法讲授法：讲解故障类型、故障诊断方法和步骤实践操作法：演示故障诊断工具和仪器的使用小组讨论法：学生分组讨论实际案例，提高分析问题能力1.4 教学评估课堂问答：检查学生对故障类型和故障诊断方法的理解实操测试：学生动手操作诊断工具，验证故障定位和修复能力第二章：常用传感器故障诊断2.1 教学目标了解常用传感器的结构、原理和功能掌握传感器故障诊断的方法和技巧学会使用传感器诊断工具进行故障检测2.2 教学内容常用传感器的介绍：温度传感器、压力传感器、速度传感器等传感器故障诊断的方法：对比法、替换法、检测仪器法传感器故障诊断的技巧：数据分析、信号分析、故障树分析传感器诊断工具的使用：传感器检测仪器、数据分析软件等2.3 教学方法讲授法：讲解传感器的结构、原理和功能实践操作法：演示传感器故障诊断的工具和技巧小组讨论法：学生分组讨论实际案例，提高分析问题能力2.4 教学评估课堂问答：检查学生对传感器结构和原理的理解实操测试：学生动手操作诊断工具，验证故障定位和修复能力第三章：电气系统故障诊断与维修3.1 教学目标了解电气系统的基本组成和故障原因掌握电气系统故障诊断的方法和步骤熟悉电气系统维修的基本技能3.2 教学内容电气系统的基本组成：电源、控制电路、执行机构等电气系统故障的原因：短路、断路、接触不良等电气系统故障诊断的方法：直观诊断法、信号诊断法、数据分析法电气系统维修的基本技能：电路连接、元器件更换、故障排除3.3 教学方法讲授法：讲解电气系统的组成和故障原因实践操作法：演示电气系统故障诊断和维修技巧小组讨论法：学生分组讨论实际案例，提高分析问题能力3.4 教学评估课堂问答：检查学生对电气系统组成的理解实操测试：学生动手操作诊断工具，验证故障定位和修复能力第四章：机械系统故障诊断与维修4.1 教学目标了解机械系统的基本组成和故障原因掌握机械系统故障诊断的方法和步骤熟悉机械系统维修的基本技能4.2 教学内容机械系统的基本组成：传动系统、运动系统、支撑系统等机械系统故障的原因：磨损、断裂、松动等机械系统故障诊断的方法：直观诊断法、声音诊断法、数据分析法机械系统维修的基本技能：零部件更换、故障排除、润滑保养4.3 教学方法讲授法：讲解机械系统的组成和故障原因实践操作法：演示机械系统故障诊断和维修技巧小组讨论法：学生分组讨论实际案例，提高分析问题能力4.4 教学评估课堂问答：检查学生对机械系统组成的理解实操测试：学生动手操作诊断工具，验证故障定位和修复能力第五章：通用设备维修管理5.1 教学目标了解通用设备维修管理的重要性掌握通用设备维修计划制定和执行的方法熟悉通用设备维修管理的流程和规范5.2 教学内容通用设备维修管理的重要性：提高设备可靠性和生产效率维修计划的制定和执行：预防性维护、预测性维护、主动性维护维修管理的流程和规范：维修申请、维修评估、维修实施、维修总结维修团队的管理：人员配置、技能培训、绩效评估5.3 教学方法讲授法：讲解维修管理的重要性、流程和规范-第六章：现代故障诊断技术6.1 教学目标了解现代故障诊断技术的发展趋势掌握先进的故障诊断方法和技术熟悉故障诊断软件和硬件的应用6.2 教学内容现代故障诊断技术的发展趋势：智能化、网络化、信息化先进的故障诊断方法：、大数据分析、云计算故障诊断软件和硬件的应用：故障诊断系统、传感器网络、数据采集与处理6.3 教学方法讲授法：讲解现代故障诊断技术的发展趋势和应用实践操作法：演示故障诊断软件和硬件的使用小组讨论法：学生分组讨论实际案例，提高分析问题能力6.4 教学评估课堂问答：检查学生对现代故障诊断技术发展趋势的理解实操测试：学生动手操作诊断工具，验证故障定位和修复能力第七章：故障诊断与维修案例分析7.1 教学目标培养学生分析问题和解决问题的能力学会从实际案例中总结故障诊断与维修经验提高学生运用所学知识解决实际问题的能力7.2 教学内容故障诊断与维修案例的收集与整理案例分析的方法与技巧：问题提出、原因分析、解决方案案例讨论与总结：从案例中学习故障诊断与维修的经验与教训7.3 教学方法讲授法：讲解案例分析的方法与技巧实践操作法：分析与讨论故障诊断与维修的实际案例小组讨论法：学生分组讨论实际案例，提高分析问题能力7.4 教学评估课堂问答：检查学生对案例分析方法与技巧的理解实操测试：学生动手操作诊断工具，验证故障定位和修复能力第八章：安全与环保意识培养8.1 教学目标树立学生安全第一的思想培养学生环保意识和责任感掌握安全操作规程和环保要求8.2 教学内容安全生产的重要性：预防事故、保护人身安全环保意识培养：节能减排、保护环境安全操作规程和环保要求：遵守法规、执行企业标准8.3 教学方法讲授法：讲解安全生产和环保的重要性小组讨论法：学生分组讨论如何落实安全操作规程和环保要求实地教学法：组织学生参观安全生产和环保实践基地8.4 教学评估课堂问答：检查学生对安全生产和环保意识的理解第九章：通用设备故障诊断与维修实训9.1 教学目标巩固所学的故障诊断与维修知识提高学生实际操作能力学会编写故障诊断与维修报告9.2 教学内容实训项目设计与安排：选择具有代表性的设备进行故障诊断与维修实际操作指导：指导学生进行故障诊断与维修的实际操作9.3 教学方法实践操作法：学生在教师的指导下进行实际操作指导法：教师对学生进行个别指导和答疑反馈法：教师对学生实训过程和结果进行评价和反馈9.4 教学评估实训报告：检查学生实训报告的质量实操测试：评估学生在实训过程中的操作技能和解决问题的能力第十章：综合能力考核与评价10.1 教学目标检验学生综合运用所学知识的能力培养学生的团队协作和沟通能力提高学生解决复杂问题的能力10.2 教学内容综合能力考核的内容与要求：理论知识、实际操作、团队协作考核方式：期末考试、平时成绩、实训报告、小组项目评价标准：根据学生的表现和成果进行综合评价10.3 教学方法考试法：对学生进行理论知识考试和实际操作考核评价法：教师根据学生的平时表现和成果进行评价小组法：学生分组进行项目实践，培养团队协作和沟通能力10.4 教学评估期末考试：评估学生的理论知识掌握程度实操考核：评估学生的实际操作技能和解决问题的能力综合评价：根据学生的平时成绩、实训报告和小组项目成果进行综合评价重点解析本文教案编辑专员为您编写了关于“通用设备故障诊断与维修”的十个章节教案。
电气设备的故障诊断与维修
电气设备的故障诊断与维修在现代社会中，电气设备是各个行业中不可或缺的一部分。
随着科技的不断发展，电气设备的使用范围越来越广泛，其在生产、交通、通信、医疗等领域的重要性日益凸显。
然而，随之而来的是电气设备故障的频繁发生，给生产和生活带来了许多不便。
因此，电气工程师的角色变得至关重要，他们需要具备故障诊断与维修的技能，以确保电气设备的正常运行。
故障诊断是电气工程师的首要任务之一。
当电气设备出现故障时，电气工程师需要通过一系列的测试和分析来确定故障的原因。
首先，他们会检查设备的电源供应情况，确保电源正常并且稳定。
然后，他们会检查设备的各个部件，包括电路板、电机、传感器等，以寻找潜在的故障点。
在这个过程中，电气工程师需要使用各种仪器设备，如万用表、示波器、红外热像仪等，以帮助他们进行准确的故障诊断。
一旦故障点确定，电气工程师就需要进行维修工作。
维修工作通常包括更换损坏的部件、修复短路或断路、调整设备的参数等。
在维修过程中，电气工程师需要遵循一定的安全规范，确保自身和他人的安全。
此外，他们还需要根据设备的使用手册或相关技术规范进行操作，以确保维修的准确性和有效性。
在实际的工作中，电气工程师可能会面临各种各样的故障情况。
有些故障可能比较简单，只需要进行简单的维修或更换部件即可解决。
然而，有些故障可能比较复杂，需要进行更深入的分析和研究。
对于这些复杂的故障，电气工程师需要运用自己的专业知识和经验，结合各种技术手段，如故障模拟、故障排除等，来解决问题。
除了故障诊断和维修，电气工程师还需要进行预防性维护工作。
预防性维护是指在设备正常运行期间，定期检查和保养设备，以防止潜在的故障发生。
预防性维护可以延长设备的使用寿命，减少故障的发生，并提高设备的可靠性和安全性。
因此，电气工程师需要制定合理的维护计划，并按计划进行维护工作，以确保设备的良好运行。
总之，电气设备的故障诊断与维修是电气工程师的重要任务。
他们需要具备丰富的专业知识和技能，能够准确地诊断故障，并进行有效的维修工作。
电气设备状态故障诊断与维修
浅谈电气设备状态故障诊断与维修摘要：文章针对电气设备状态故障诊断与维修等相关问题进行了分析与探讨。
关键词：电气设备；状态检修；应用状态检修就是根据设备的运行状态和健康状况而执行检修一种检修方式。
设备故障给人们的生产和现代生活所带来的影响越来越大，对系统的稳定经济运行也提出了越来越高的要求，而保证系统的经济性和稳定性的一个强有力措施就是在提高电力设备使用率的同时保障其正常运行。
1数据的收集与管理1.1做好基础管理工作；要注意做好设备原始记录、设备台帐、图纸、技术资料和有关设备的运行、检修、试验数据资料的加工管理工作。
1.2加强常规的测试工作；常规测试是指对处于停电情况下的设备状况的测定和功能的检测。
所指的加强应理解为在加强对设备历史状态综合分析基础上，制定符合状态检修总策略的测试方案：对少数状态较差的设备，适当增加测试频率，对个别有严重缺陷的设备，必要时可以考虑进行跟踪测试，对大多数状态良好的设备，放宽测试周期。
1.3积极开展在线监测与带电测试；现阶段随着传感器技术与计算机的技术的不断发展，电力设备的在线监测技术得到了很大的提高，如：避雷器的在线监测、电容型设备的在线监测、变压器绝缘油色谱分析在线监测等等都已经在电力系统中得到了广泛的应用；通过在线监测可以对电气设备保持时时监控，随时了解电气设备的运行情况；另外对电气设备的带电测试，如：红外测温、电容电流的测量、避雷器泄漏电流的测量等都属于带电测试，通过带电测试的开展可以在一定程度上减少电气设备停电的次数，利用带电测试所测量的数据对设备的运行情况进行一定的分析。
通过对在线监测与带电测试数据的收集与管理建立起相应的台帐为状态检修打好数据的基础。
2开发和应用状态监测与故障诊断技术设备2.1选择监测与诊断的方法和层次：采用综合方法是比较科学的，尽可能采用不同原理和不同层次的检测手段，对于特定的监测对象。
只有在全面分析其结构和参数和故障模式的基础上。
才能合理地确定监测方法的种类、层次及配合关系。
电气设备故障排查与维修技巧
电气设备故障排查与维修技巧随着科技的不断发展，电气设备在我们的生活中扮演着越来越重要的角色。
然而，电气设备也存在着故障的可能性，这时候我们需要进行排查和维修。
本文将介绍一些电气设备故障排查与维修的技巧。
一、定位故障点在进行电气设备故障排查时，首先要确定故障位置。
可以通过多种方法来定位故障点，如使用电表、检查电线连接情况等。
有了故障点的确定，才能有的放矢地进行维修。
二、排查线路短路线路短路是电气设备故障的常见原因。
电器出现短路时，电流会变得异常强大，会导致设备的损坏。
因此，排查线路短路是非常重要的。
可以使用电表来检查线路是否有短路。
将电表接在线路两端，如果电表读数为0，则说明线路短路。
三、检查设备接头电气设备连接的接头也是故障的重要来源。
经常会出现因为接头松动、腐蚀或破损等原因引起的故障。
在排查故障时，可以检查接头是否紧固，是否存在腐蚀损坏等情况。
四、检查电气设备内部元件电气设备的内部元件也会引起故障，如电容器、线圈等。
排查这些元件时，最好的方法是使用万用表或定值电阻表。
将万用表或定值电阻表接在元件的两端，观察读数是否在正常范围内。
五、更换受损元件如果检查到电气设备某一元件损坏，那么最好的办法是直接更换该元件。
首先要找到相应的元件型号和参数，然后进行更换。
不要随意更换元件型号和参数，否则可能导致设备不能正常工作。
六、注意安全电气设备排查维修时要特别注意安全，不要触碰裸露电线和元件，同时要保持设备通电前或排查故障前做好断电措施，以免电击或其他意外伤害发生。
以上就是一些电气设备故障排查与维修的技巧，如果维修过程还是无法解决问题，最好找专业工程师进行处理。
在使用电气设备时，也要注意设备定期维护保养，以保证设备的良好运转和使用寿命。

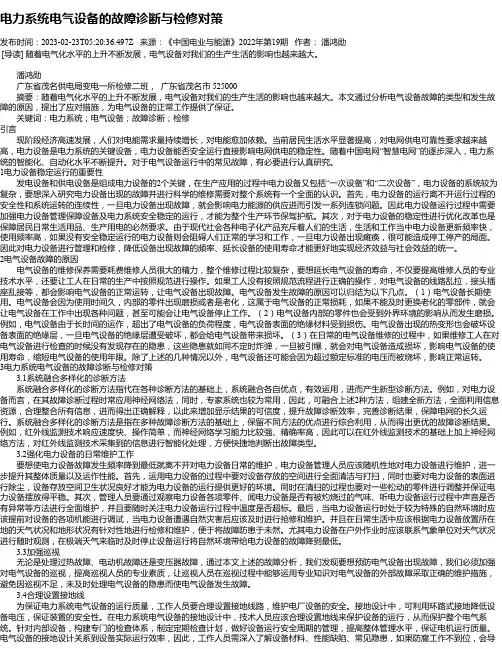

电力系统电气设备的故障诊断与检修对策_3
电力系统电气设备的故障诊断与检修对策发布时间：2023-02-23T05:20:36.497Z 来源：《中国电业与能源》2022年第19期作者：潘鸿勋[导读] 随着电气化水平的上升不断发展，电气设备对我们的生产生活的影响也越来越大。
潘鸿勋广东省茂名供电局变电一所检修二班，广东省茂名市 525000摘要：随着电气化水平的上升不断发展，电气设备对我们的生产生活的影响也越来越大。
本文通过分析电气设备故障的类型和发生故障的原因，提出了应对措施，为电气设备的正常工作提供了保证。
关键词：电力系统；电气设备；故障诊断；检修引言现阶段经济高速发展，人们对电能需求量持续增长，对电能愈加依赖。
当前居民生活水平显著提高，对电网供电可靠性要求越来越高，电力设备是电力系统的关键设备，电力设备能否安全运行直接影响电网供电的稳定性。
随着中国电网“智慧电网”的逐步深入，电力系统的智能化、自动化水平不断提升。
对于电气设备运行中的常见故障，有必要进行认真研究。
1电力设备稳定运行的重要性发电设备和供电设备是组成电力设备的2个关键，在生产应用的过程中电力设备又包括“一次设备”和“二次设备”，电力设备的系统较为复杂，要想深入研究电力设备出现的故障并进行科学的维修需要对整个系统有一个全面的认识。
首先，电力设备的运行离不开运行过程的安全性和系统运转的连续性，一旦电力设备出现故障，就会影响电力能源的供应进而引发一系列连锁问题。
因此电力设备运行过程中需要加强电力设备管理保障设备及电力系统安全稳定的运行，才能为整个生产环节保驾护航。
其次，对于电力设备的稳定性进行优化改革也是保障居民日常生活用品、生产用电的必然要求。
由于现代社会各种电子化产品充斥着人们的生活，生活和工作当中电力设备更新频率快，使用频率高，如果没有安全稳定运行的电力设备则会阻碍人们正常的学习和工作，一旦电力设备出现瘫痪，很可能造成停工停产的局面。
因此对电力设备进行管理和检修，降低设备出现故障的频率、延长设备的使用寿命才能更好地实现经济效益与社会效益的统一。
设备故障诊断与维修
设备故障诊断与维修(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除《设备故障诊断与维修》学习提纲第一章绪论掌握设备故障诊断的意义、目的、任务及其发展概况，熟悉设备故障诊断的概念、意义和目的，熟悉状态监测和故障诊断的任务，了解设备故障诊断技术的发展概况。
1、设备诊断技术、修复技术和润滑技术已列为我国设备管理和维修工作的三项基础技术。
2、设备故障诊断是指在设备运行中或在基本不拆卸的情况下，通过各种手段，掌握设备运行状态，判定产生故障的部位和原因，并预测、预报设备未来的状态，从而找出对策的一门技术。
3、设备故障诊断既要保证设备的安全可靠运行，又要获取更大的经济效益和社会效益。
4、设备故障诊断的任务是监视设备的状态，判断其是否正常；预测和诊断设备的故障并消除故障；指导设备的管理和维修。
5、设备故障诊断技术的发展历程：感性阶段→量化阶段→诊断阶段（故障诊断技术真正作为一门学科）→人工智能和网络化阶段（发展方向）。
第二章设备故障诊断的基本概念了解设备故障诊断的一些基本概念和基本方法，明确设备故障诊断的重要目标——状态维修。
要求掌握设备与设备故障的基本概念，全面、深入了解设备故障的概念、原因、机理、类型、模式、特性、分析及管理；了解设备故障诊断的基本方法和分类；熟知设备维修方式的发展与状态维修，认识设备故障诊断技术与状态维修的“因果”关系。
1、从系统论的观点，设备是由有限个“元素”，通过元素之间的“联系”，按照一定的规律聚合而构成的。
2、设备的故障，是指系统的构造处于不正常状态，并可导致设备相应的功能失调，致使设备相应行为（输出）超过允许范围，这种不正常状态称为故障状态。
3、理解故障原因、故障机理、故障模式、故障分析等概念。
设备故障具有层次性、传播性、放射性、相关性、延时性、不确定性等基本特性。
4、对故障进行分类的目的是为了弄清不同的故障性质，从而采取相应的诊断方法5、设备故障诊断的基本方法包括传统的故障诊断方法、故障的智能诊断方法和故障诊断的数学方法。
电气设备的故障检测与诊断
电气设备的故障检测与诊断在现代社会，电气设备已经成为了生产生活中不可或缺的重要组成部分。
从家庭中的电器到工业生产线上的大型设备，电气设备的稳定运行对于保障正常的生产生活秩序至关重要。
然而，由于各种原因，电气设备不可避免地会出现故障。
及时准确地检测和诊断这些故障，对于减少设备损坏、提高生产效率、保障人员安全都具有极其重要的意义。
电气设备故障的表现形式多种多样，可能是设备完全停止运行，也可能是性能下降、工作不稳定或者出现异常噪音、发热等现象。
导致电气设备故障的原因也非常复杂，包括设备老化、过载运行、环境因素、人为操作失误、设计缺陷等。
为了有效地检测和诊断故障，需要综合运用多种技术和方法。
直观检查法是最基本也是最常用的故障检测方法之一。
通过观察设备的外观，如是否有烧焦的痕迹、变形、破损等，可以初步判断设备是否存在故障。
同时，闻设备是否有异味，听设备运行时是否有异常声响，也能为故障诊断提供重要线索。
例如，如果闻到刺鼻的烧焦味，很可能是某个部件过热烧毁；如果听到异常的摩擦声，可能是机械部件出现了故障。
电压和电流测量法也是常用的检测手段。
通过使用电压表和电流表，测量设备的输入和输出电压、电流，可以判断设备的工作状态是否正常。
例如，如果测量到的电压低于正常范围，可能是电源部分出现了问题；如果电流过大，可能是设备存在短路故障。
电阻测量法在故障检测中也具有重要作用。
通过测量电路中的电阻值，可以判断电路是否导通、是否存在断路或者短路等问题。
例如，对于一个应该导通的电路，如果测量到的电阻值为无穷大，说明存在断路故障。
除了上述传统的检测方法，现代技术也为电气设备的故障检测与诊断提供了更强大的工具。
例如，红外热成像技术可以通过检测设备表面的温度分布，快速发现过热的部位，从而判断可能存在的故障。
这种技术对于检测电气设备中的接触不良、过载等问题非常有效。
另外，智能化的故障诊断系统也逐渐得到广泛应用。
这些系统通过采集设备运行过程中的各种数据，如电压、电流、温度、振动等，并利用先进的数据分析算法，对设备的状态进行实时监测和诊断。
国内电气设备的故障诊断与检测技术分析(开题报告)
国内电气设备的故障诊断与检测技术分析开题报告1．课题主要研究内容；随着社会和经济的发展，电力系统在国民经济中的地位日趋重要，因此对电力系统安全可靠性提出了更高的要求，同时，电力系统的改革也促使各个电力运营商在满足质量要求的情况下追求以最低的成本实现最终的目标，而其中重要的举措之一就是采取科学的监测和故障诊断手段对电气设备进行检修，从而能够提早发现设备隐患，提高设备的可靠性，降低运行和维修的成本。
设备的检修体制大致经历了事后维修、预防性定期检修、状态检修的方式，而我国电力系统当前对电气设备所采取的维修方式为事后维修和预防性定期检修的方式。
早期所采用的事后维修方式，是当电气设备发生故障时才进行的维修，此时事故已经造成，所承受的经济损失也是最大的。
在现代设备管理要求下，事后维修仅用于对生产影响极小的非重点设备、有冗余配置的设备或采用其他检修方式不经济的设备。
预防性定期检修是以时间为基础的预防检修方式，在电厂通常分为大修、小修，这种检修方式不管被检修的电气设备状态如何，一律到期必修。
长期以来，对我国电力系统安全运行起到了很大的作用，但随着电力系统向高电压，大容量，互联网发展，以及用电部门要求的提高，这种传统的方法己越来越不适用，主要表现在需要停电进行试验，而很多重要电力设备轻易不能退出运行停电后设备状态如工作电压，温度等和运行中不一致，影响判断准确性受检修周期的限制，检修往往不能恰到好处，对在两次检修期间发生的事故没有好的解决方法。
第一章电气设备现状调研1.1短路故障1.2放电故障1.3绝缘故障第二章电气设备在线监测与故障诊断内容2.1电气设备在线监测与故障诊断的方法2.2在线监测与故障诊断的基本原则2.3在线监测与故障诊断步骤2.3.1故障判断的步骤2.3.2有无异常的判断2.3.3故障严重性判断2.3.4故障类型的判断第三章电气设备检修措施3.1加强继电保护3.2降低设备缺陷率3.3完成绝缘改造3.4减少短路几率总结2．课题的研究意义、国内外现状；本文在分析现代电力系统设备检修体制的基础上,论述了电气设备实行状态监测必要性和可能性,并以高压断路器为研究对象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
三、三相异步电动机常见故障的诊断与维修
2）故障维修
（4） （3） （2） （1）
• 局部补焊 • 更换转子
• 换笼 • 冷接法
目录
换条后由于质量变化大，应重新进行动 平衡校正。对于铜条可将断条的两端环部开一缺 口把断条取出，换一条与原来截面相同的新铜条， 并要比端环长15~20 mm，以便于气焊焊牢，经 过车床车削加工，再进行平衡校正。
目录
二、三相异步电动机的拆卸与装配
联轴器的拆卸
电动机端盖的拆卸
目录
二、三相异步电动机的拆卸与装配
电 动 机 轴 承 的 拆 卸
目录
抽 出 电 动 机 的 转 子
二、三相异步电动机的拆卸与装配
2）安装后端盖及 后轴承盖 1）轴承安装 2.电动机的装配
3）安装转子
6)安装联轴器 或带轮 5）检查转动情况
10）比较、分析 、判断法
8）原理分析法
目录
五、故障的排除与修理
1. 轮齿折断
2. 设备检查
3. 确定故障点
5. 修后性能 观察
4. 故障排除
目录
六、电气设备故障诊断常用的试验技术
1.电气设备的绝缘预防性测试
1） 绝缘电阻 和吸收比 测定
2） 介质损失 的测量
3） 交流工频 耐压测试
4） 直流耐压 和泄漏电 流的测量
目录
六、电气设备故障诊断常用的试验技术
直流耐压和泄漏电流测试装置
Cx—被测物体； μA—微安表； TA—停止按钮； ZLG—整流管； DSB—灯丝变压器； SB—试验变压器； TYB—调压变压器； R—保护电阻
目录
六、电气设备故障诊断常用的试验技术
2.交流电动机试验
1）绝缘电阻的测定 5）空载试验 2）直流电阻的测定
（5）熟悉安装接线图。
目录
三、电气设备的故障诊断步骤
1） 问 2）看
1.现场调查
3）听
4）摸
目录
三、电气设备的故障诊断步骤
2.外观检查
A
电器元件的 检查
B
接线的检查
C
线路的检查
D
试车
目录
四、确定电气控制系统故障的常用方法
1.利用仪表和诊断技术确定控制线路故障 1）断路故障的诊断
（1）试电笔诊断法
（6） 行速度相对应，操作方向与运行方向相一致。
（7） 对非调整系统各挡速度不需调整。
对调速系统的各挡速度应进行必要的调整，使其符合调整比；
（8） 免电动机超速行驶。
起升机构为非调速系统时，下降方向的操作应快速过渡，以避
目录
四、确定电气控制系统故障的常用方法
（9） 作，检验动作的正确性和可靠性。
保护电路的检验调试应首先手动模拟各保护连锁环节触点的动
目录
三、三相异步电动机常见故障的诊断与维修
3）内部接线错误的判别方法
（1）观察法
（2）钢球法
（3）指南针法
目录
三、三相异步电动机常见故障的诊断与维修
1）故障诊断 6.笼型转子故障
（ 1） 电流表法
（ 3） 铁粉显示 法
目录
三、三相异步电动机常见故障的诊断与维修
铁粉显示法检查示意图
短路侦察器检查法
（1） 某极相组中有一 组或几组线圈嵌 反或首末端接错。
目录
（ 2） 极相组接错。
3. 绕组外部接线接 错。
三、三相异步电动机常见故障的诊断与维修
2）定子绕组首末端的判别方 法
用干电池和多用电表判别首尾端。
用36 V低压电源和灯泡判别首尾端。
（2）
（1）
剩磁法判别电动机定子绕组 的首尾端。
（ 3）
任务一 任务二 任务三 任务四 任务五
电气控制系统的故障诊断技术 常用低压电器的故障诊断与维修 三相异步电动机的故障诊断与维修 PLC 的故障诊断与维修 计算机的故障诊断与维修
目录
知识目标
1．熟悉电气设备故障排除的方法和维修方法；
2．掌握低压电器、三相异步电动机、电气控制系统 常见故障的诊断方法； 3. 掌握PLC、计算机常见的故障维修方法； 4. 了解电气设备故障诊断技术的发展。
（2）校灯诊断法
（3）多用电表诊断法
目录
四、确定电气控制系统故障的常用方法
试电笔诊断断路故障
目录
校灯诊断断路故障
电压的分阶测量法
课外思考题
在图中，按
下SB2后，测量 标号4—5两点之 间电压为380 V， 分析故障产生的 原因？
目录
当FR、SB1的触头同时接触不良时，如何
判断故障？仅测量1—2两点电阻会造成判断失 误。用长短接法将1—6点短接，如果KM1吸合，
3 4 5
检查可动部件的磨损程度。
目录
找一些损坏的继电 器、接触器，拆开其、三相异步电动机的结构和铭牌参数
1.三相异步电动机的结构
1—前轴承固定螺栓； 2—接线盒； 3—前轴承外盖； 4—前轴承； 5—前轴承内盖； 6—前端盖； 7—机座； 8—定子铁芯； 9—转子； 10—风扇罩； 11—外风扇； 12—键； 13—轴承挡圈； 14—外风扇罩； 15—后轴承盖； 16—后轴承； 17—后轴承内盖
目录
（3）接地点在槽口 附近或里面。
三、三相异步电动机常见故障的诊断与维修
3.定子绕组短路 1）故障诊断
（2）匝间短路诊断 的方法； （ 1） 相间短路诊断 的方法。
①电桥法； ②电流平衡法； ③电阻法； ④手摸法； ⑤电压降法； ⑥短路侦察器法； ⑦感应法(用于绕线转 子电动机)。
目录
三、三相异步电动机常见故障的诊断与维修
Y系列三相异步电动机结构图
目录
一、三相异步电动机的结构和铭牌参数
2.三相异步电动机的铭牌参数 1）额定频率 5）绝缘等级
2）额定功率
6）绕组连接方式
3）额定电压
7）额定效率
4）额定电流
目录
8）额定功率因数
二、三相异步电动机的拆卸与装配
1.电动机的拆卸
三相笼型异步电动机解体结构图
1—前端盖； 2—前轴承； 3—机座； 4—定子铁芯绕组； 5—转子； 6—后轴承 7—后端盖； 8—风扇叶轮； 9—风扇罩； 10—接线盒
（2）熟悉和掌握对电气设备故障进行诊断时常用的测 试工具的使用方法，如试电笔、试灯（又称为校火灯）、 电池灯（又称为对号灯）、多用电表、电路板测试仪、摇 表等。
目录
二、电气设备故障检查的准备工作
（3）熟悉和掌握电气控制系统的故障诊断方法。
（4）精读设备电气控制原理图，要看懂线路中各电器 元件之间的控制关系及连接顺序，分析线路控制动作，以 便确定检查线路的步骤与方法。
（10） 性越位时，应反复调试。
限位开关的实际调整应在机构低速运行的条件下进行，在有惯
目录
四、确定电气控制系统故障的常用方法
2.利用仪表确定电器元件故障 电阻元件故障的查找
1） 3）
电容元件故障的查找
2）
电感元件故障的查找
目录
四、确定电气控制系统故障的常用方法
3.利用经验诊断法确定电气设备故障
1）常规检查法 3）黑暗观察法 5）元器件替换 法 7）加热法 2）电路敲击法 4）非接触测温 法 6）对比法 8）原理分析法
目录
4）安装前端盖及 前轴承盖
练一练
找一个损坏的电 动机，将其拆开后再安装， 熟悉电动机的结构和拆装过 程。
目录
三、三相异步电动机常见故障的诊断与维修
1.定子绕组绝缘电阻偏低
1）故障诊断
（1）电动机长期停用或储存，受周围潮湿空气、雨水、 烟雾、油污、粉尘、腐蚀性气体的侵入，使绕组表面吸附 一层导电物质，造成绝缘电阻下降。
目录
三、三相异步电动机常见故障的诊断与维修
2.定子绕组接地
1）故障诊断
（2）试灯法 （ 1） 直接观 察 （6）电流 定向法 （3）绝缘 电阻表法 （4）电流 烧穿法 （5）电压 测定法
目录
三、三相异步电动机常见故障的诊断与维修
（1）短路发生在定子槽口处。
2）故障维修
（2）双层绕组上 层边槽内部接地 。
空气阻尼式时间继电器结构原理图
目录
3.速度继电器
感 应 式 速 度 继 电 器 结 构 图
1—轴； 2—转子； 3—定子； 4—绕组； 5—定子柄（杠杆）； 6、9—弹簧片； 7、8—静触头
目录
4.电磁铁 1
可动部分经常加油润滑。
2
维修 要点
定期检查衔铁行程的大小并进行调整。 更换闸片后应重新调整衔铁行程及最小间隙。 检查各部紧固螺栓及线圈接线螺钉。
（2）绝缘老化。
目录
三、三相异步电动机常见故障的诊断与维修
（3）电动机原来的绝缘材料或绝缘层存在薄弱环节， 如绝缘材料质量差，部分地方绝缘层厚度未达标或在嵌线 时因失误造成电磁线等局部绝缘层损伤，随着电动机使用 时间的延长，绝缘电阻下降。
目录
三、三相异步电动机常见故障的诊断与维修
2）故障维修
1）干燥处理法:
目录
电气设备故障诊断技术的发展
知识拓展
目录
一、触头的故障诊断与维修
1.
触 头 熔 焊
2.
3.
目录
二、电磁机构的故障诊断与维修
1. 4.
噪声较大
2.
线圈过热 或烧坏线圈
3.
衔铁吸不上去或吸力不足
衔铁不释放或释放缓慢
目录
三、交流接触器的故障诊断与维修
1—动触头； 2—静触头； 3—衔铁； 4—缓冲弹簧； 5—电磁线圈； 6—铁芯； 7—毡垫； 8—触头弹簧； 9—灭弧罩； 10—触头压力簧片
说明1—6点这段电路上有故障，然后再用局部
