西门子plc怎么调试

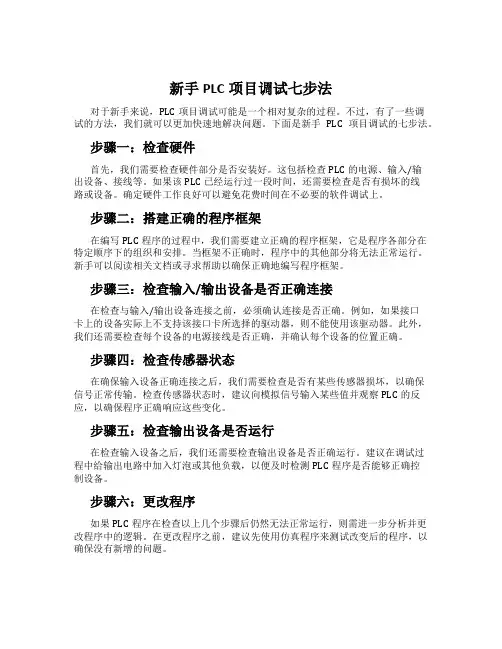

新手PLC项目调试七步法
新手PLC项目调试七步法对于新手来说，PLC项目调试可能是一个相对复杂的过程。
不过，有了一些调试的方法，我们就可以更加快速地解决问题。
下面是新手PLC项目调试的七步法。
步骤一：检查硬件首先，我们需要检查硬件部分是否安装好。
这包括检查PLC的电源、输入/输出设备、接线等。
如果该PLC已经运行过一段时间，还需要检查是否有损坏的线路或设备。
确定硬件工作良好可以避免花费时间在不必要的软件调试上。
步骤二：搭建正确的程序框架在编写PLC程序的过程中，我们需要建立正确的程序框架，它是程序各部分在特定顺序下的组织和安排。
当框架不正确时，程序中的其他部分将无法正常运行。
新手可以阅读相关文档或寻求帮助以确保正确地编写程序框架。
步骤三：检查输入/输出设备是否正确连接在检查与输入/输出设备连接之前，必须确认连接是否正确。
例如，如果接口卡上的设备实际上不支持该接口卡所选择的驱动器，则不能使用该驱动器。
此外，我们还需要检查每个设备的电源接线是否正确，并确认每个设备的位置正确。
步骤四：检查传感器状态在确保输入设备正确连接之后，我们需要检查是否有某些传感器损坏，以确保信号正常传输。
检查传感器状态时，建议向模拟信号输入某些值并观察PLC的反应，以确保程序正确响应这些变化。
步骤五：检查输出设备是否运行在检查输入设备之后，我们还需要检查输出设备是否正确运行。
建议在调试过程中给输出电路中加入灯泡或其他负载，以便及时检测PLC程序是否能够正确控制设备。
步骤六：更改程序如果PLC程序在检查以上几个步骤后仍然无法正常运行，则需进一步分析并更改程序中的逻辑。
在更改程序之前，建议先使用仿真程序来测试改变后的程序，以确保没有新增的问题。
步骤七：测试最后，新手需要在实际工作环境中进行最终测试。
测试应涵盖各种输入和输出活动，以确定程序是否能够正确响应。
建议将测试过程记录下来，以便日后参考。
总结起来，以上步骤可用于新手PLC项目调试。
通过遵循这些步骤，新手可以快速找到并解决问题，提高PLC项目调试的效率。
PLC系统调试方案
PLC系统调试方案PLC（可编程逻辑控制器）系统调试是确保PLC系统能够按照预期进行正常运行的重要环节。
下面将提供一个基本的PLC系统调试方案，具体涵盖以下几个方面：1.确认硬件安装在进行系统调试之前，首先要确认所有的PLC硬件组件已正确安装并连接。
这包括PLC主机、输入输出模块、通信模块等。
检查每个模块的电源是否连接，以及各个模块之间的连线是否正确。
2.验证软件配置进行PLC系统调试之前，需要确保软件配置正确。
这包括PLC程序的编写和上传，I/O映射的正确设置等。
使用专业的编程软件对PLC程序进行验证和调整。
3.建立通信连接4.运行PLC程序在确保硬件安装、软件配置和通信连接正常后，可以运行PLC程序进行实际调试。
通过观察PLC的输出信号和执行器的动作是否符合预期来验证系统的运行情况。
如果出现异常情况，可以通过查看PLC程序和I/O映射配置来进行故障排除。
5.调试输出信号PLC的输出信号是控制整个系统的关键，因此需要特别关注调试输出信号的正确性。
可以通过使用数字多用途表（DMM）或逻辑分析仪等仪器来监测输出信号的电压和波形，确保其处于正确的状态。
6.测试输入信号7.进行故障排除如果在调试过程中出现故障或异常情况，需要及时进行排除。
可以通过查看PLC程序和相关配置文件来找到可能的问题，并逐步排除故障。
在排除故障的过程中，可以利用断路器、万用表等工具来确定电路连接是否正常。
8.记录调试过程和结果在进行调试过程中，应及时记录每一步的操作和调试结果。
这有助于将来的维护和故障排除，也可以作为调试经验的积累。
9.进行综合测试完成基本调试后，需要进行综合测试以验证整个PLC系统的性能和可靠性。
综合测试可以模拟各种正常和异常工况，包括输入信号变化、输出信号动作等。
通过综合测试，可以确保PLC系统在各种情况下都能正常工作。
总结：PLC系统调试是确保系统稳定可靠运行的重要环节。
在调试过程中，需要确保硬件和软件配置的正确性，建立正常的通信连接，并对PLC程序进行验证和调整。
使用无线路由器调试西门子PLC
使用无线路由器调试西门子PLC本文档涉及附件：无附件本文所涉及的法律名词及注释：无使用无线路由器调试西门子PLC第一章：引言1.1 概述本文档提供了使用无线路由器调试西门子PLC的详细步骤和操作指南。
1.2 目的本文档旨在帮助用户了解如何利用无线路由器对西门子PLC进行调试，并提供相关技术支持。
第二章：前期准备2.1 硬件准备2.1.1 西门子PLC模块确保已经准备好西门子PLC模块，并确保其正常工作。
2.1.2 无线路由器准备一台无线路由器，并确保其具有可靠的网络连接。
2.2 软件准备2.2.1 西门子PLC编程软件安装并配置适用于西门子PLC模块的编程软件，如TIA Portal。
确保你已经熟悉该软件的使用。
2.2.2 无线路由器设置软件通过无线路由器提供的管理界面进行必要的设置，并确保无线网络正常运行。
第三章：连接无线路由器3.1 连接PLC和无线路由器使用网线连接PLC和无线路由器的LAN口，确保两者正常相连。
3.2 配置无线路由器通过电脑连接到无线路由器，并通过管理界面进行以下配置：3.2.1 确保无线路由器的无线功能已开启。
3.2.2 配置无线网络的SSID和密码。
第四章：PLC设置4.1 IP地质设置4.1.1 通过编程软件连接PLC模块。
4.1.2 在编程软件中设置PLC模块的IP地质，确保与无线路由器在同一局域网中。
4.2 网络设置4.2.1 在编程软件中配置PLC模块的网络参数，以便与无线路由器进行通信。
第五章：无线调试5.1 连接PLC模块与编程软件使用编程软件连接到PLC模块，并确保连接正常。
5.2 调试PLC程序在编程软件中进行PLC程序调试和修改，并通过无线路由器实时传输数据。
第六章：后续操作6.1 测试与验证验证无线调试功能是否正常，并确保PLC模块与无线路由器的连接稳定。
6.2 文档记录对无线调试过程中的操作步骤、问题和解决方法进行记录，以备日后参考。
6.3 结束无线路由器调试西门子PLC的操作已完成。
西门子PLC S7-300PID调试指南
西门子PLC S7-300PID调试指南西门子PLC S7-300系列的模块配置灵活，扩展性强，通讯功能强大，为自动化控制系统提供了解决方案。
西门子PLC S7-300的编程软件是STEP7 V5.5，在编程软件中，用户可以通过PID功能块实现PID控制。
本文下面为您介绍一下西门子PLC S7-300PID调试方法，为您在程序调试中提供一些参考。
西门子PLC S7-300系列PLC的PID控制器参数整定的一般方法：PID控制器的参数整定是控制系统设计的核心内容。
它是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。
PID控制器参数整定的方法很多，概括起来有两大类：一是理论计算整定法。
它主要是依据系统的数学模型，经过理论计算确定控制器参数。
这种方法所得到的计算数据未必可以直接用，还必须通过工程实际进行调整和修改。
二是工程整定方法。
它主要依赖工程经验，直接在控制系统的试验中进行，且方法简单、易于掌握，在工程实际中被广泛采用。
PID控制器参数的工程整定方法，主要有临界比例法、反应曲线法和衰减法。
三种方法各有其特点，其共同点都是通过试验，然后按照工程经验公式对控制器参数进行整定。
但无论采用哪一种方法所得到的控制器参数，都需要在实际运行中进行最后调整与完善。
现在一般采用的是临界比例法。
利用该方法进行PID控制器参数的整定步骤如下：(1)首先预选择一个足够短的采样周期让系统工作;(2)仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期;(3)在一定的控制度下通过公式计算得到PID控制器的参数。
PID参数的设定：是靠经验及工艺的熟悉，参考测量值跟踪与设定值曲线，从而调整P\I\D的大小。
比例I/微分D=2，具体值可根据仪表定，再调整比例带P，P过头，到达稳定的时间长，P太短，会震荡，永远也打不到设定要求。
本文介绍了西门子PLC S7-300系列PID调试基本方法，用户可以参照本文提供的内容，对自动化控制系统进行PID调节，并最终达到稳定运行。
PLC与通用型西门子变频器MM420参数调试方法
PLC与通用型西门子变频器MM420参数调试方法PLC（可编程逻辑控制器）是一种电子设备，常用于自动化系统中的工业控制。
而通用型西门子变频器MM420是一种用于驱动电机的设备，通过调节电机的转速和输出功率，实现对工业生产中的电机运行状态的控制。
在实际应用中，PLC和通用型西门子变频器MM420通常需要进行参数调试，以确保他们能够正常工作。
下面将介绍PLC与通用型西门子变频器MM420参数调试的方法和步骤。
1.确定参数调试的目标和要求：在进行PLC和通用型西门子变频器MM420参数调试之前，首先要明确调试的目标和要求。
例如，确定需要调节的电机转速范围、输出功率、运行模式等。
2.连接PLC与变频器：使用合适的电缆和连接器，将PLC与通用型西门子变频器MM420连接起来。
确保连接的可靠性和稳定性。
3.编写PLC程序：使用相应的PLC编程软件，根据实际需求编写控制程序。
程序中要包括与通用型西门子变频器MM420通信的相关指令。
4.配置参数：进入通用型西门子变频器MM420的配置界面，根据实际需求配置相关参数。
这些参数包括电流限制、频率限制、起停方式、运行模式等。
5.调试参数：根据实际需求，逐个调试通用型西门子变频器MM420的参数。
调试参数包括起始频率、最大频率、加速时间、减速时间、电流限制等。
7.运行调试：将控制程序运行起来，观察通用型西门子变频器MM420的运行状态。
通过调节相应的参数，观察电机的转速和输出功率是否符合要求。
如果不符合要求，可以根据实际情况进行调整。
8.稳定性测试：当调试的参数满足要求后，进行一段时间的稳定性测试，观察PLC和通用型西门子变频器MM420的运行情况，确认系统的可靠性和稳定性。
总结：PLC与通用型西门子变频器MM420参数调试方法主要包括确定目标和要求、连接PLC与变频器、编写PLC程序、配置参数、调试参数、联机调试、运行调试和稳定性测试等步骤。
通过逐步调试，确保PLC和通用型西门子变频器MM420的参数和运行状态符合实际要求，从而实现工业生产过程的自动化控制。
西门子PLC博途PID调节，一招教你轻松搞定
西门⼦PLC博途PID调节，⼀招教你轻松搞定启程⾃动化成⽴于2012年，培训项⽬主打西门⼦PLC编程系统集成、⼯业机器⼈编程、EPLAN电⽓设计、视觉等培训与技术服务的机构。
领取8套PLC视频教程点击进⼊PLC视频教程只要⼀个安装博图软件的电脑，就可以做PID调节(需要装被控系统仿真块)⼀.PID功能PID功能⽤于对闭环过程进⾏控制（有反馈的）。
PID控制适⽤于温度，压⼒，流量等物理量，是⼯业现场中应⽤最为⼴泛的⼀种控制⽅式，其原理是，对被控对象设定⼀个给定值，然后将实际值测量出来，并与给定值⽐较，将其差值送⼊PID控制器，PID控制器按照⼀定的运算规律，计算出结果，即为输出值，送到执⾏器进⾏调节，其中的P,I,D指的是⽐例，积分，微分，是⼀种闭环控制算法。
通过这些参数，可以使被控对象追随给定值变化并使系统达到稳定，⾃动消除各种⼲扰对控制过程的影响。
⼆.有两种⽅式选择 PID 的指令版本⽅式⼀⽅式⼆这⾥使⽤第⼆种⽅式。
组态（1）这⾥设置CPU启动后PID的模式⾮活动：不运⾏PID调节预调节：控制器初步⾃动寻找PID参数精确调节：控制器精确⾃动寻找PID参数（先预调节才能精确调节）⼿动模式：控制器按照预设值固定输出⾃动模式：控制器根据PID参数调节被控对象。
如果控制器输出和反馈值成反⽐，勾选反转控制逻辑（2）（3）Input:已经转换的输⼊（⼀般填⼯程量）Input_PER:没有转换的（⼀般填数字量）（4）（5）（6）输出值的范围设定，在上限和下限范围内，⽤百分⽐表⽰这⾥参数是PID默认参数，可通过勾选启⽤⼿动收⼊，改变参数PID参数除了在组态⾥⾯修改还有以下⽅法组态完成后调⽤PID块（1）PID仿真只有1500才能使⽤，1200不可仿真下来以被控系统仿真块（LSim_PT3）来做PID调节该块的算法1. 打开PID调试2.启动预调节（⾃动寻找PID参数）设置好参数后，进⼊PID调试界⾯，点击开始采样启动预调节的必要条件：1.已在循环中断 OB 中调⽤ 'PID_Compact' 指令。
西门子S7-300系列PLC的调试方法
S7-300 PLC的应用非常广泛，在设计选型和调试及实际应用中可能会碰到各种各样的问题。
下面就让艾驰商城小编对西门子S7-300系列PLC的调试方法来一一为大家做介绍吧。
（1）常规检查。
在通电之前要耐心细致地作一系列的常规检查（包括接线检查、绝缘检查、接地电阻检查、保险检查等），避免损坏PLC模块（用STEP7的诊断程序对所有模块进行检查）。
（2）系统调试。
系统调试可按离线调试与在线调试两阶段进行。
其中离线调试主要是对程序的编制工作进行检查和调试，采用STEP7能对用户编制程序进行自动诊断处理，用户也可通过各种逻辑关系判断编制程序的正误。
而在线调试是一个综合调试过程，包括程序本身、外围线路、外围设备以及所控设备等的调试。
在线调试过程中，系统在监控状态下运行，可随时发现问题、随时解决问题，从而使系统逐步完善。
因此，一般系统所存在的问题基本上可在此过程中得到解决。
在线调试设备开停时，必须先调试空开关的运行情况；如果设备设有运行监视开关，则可把监视开关强制为“１”（正式运行时，撤销强制）。
调试单台设备时可针对性地建立该设备的变量表，对该设备及其与该设备相关的变量进行实时监视。
这样既可判断逻辑操作是否正确，对模拟量的变化也可一目了然。
比如调试电动执行器时，可建立一变量表，对执行器的位置信号、限位信号、过力矩信号及输出命令信号等进行实时监视，便可非常直观地观测执行器的动作情况。
（3）S7-300 PLC模拟量模块可通过变换信号类型卡支持各种类型信号。
当改造老生产工艺线时，不可避免地会遇到多类信号。
因此，设计时最好不把几种信号接到同一模块；同时必须先组态好模块，再接信号线，检查无误后送电。
此外，应避免两线制与四线制信号、电流与电压信号的混接，以免烧坏模块。
（4）一般变送器的负载能力为600Ω，而模拟量输入模块的抗阻各不相同（一般在250Ω以下）。
如果回路内设安全栏，必须注意抗阻的匹配；模拟量输出模块的负载能力为600Ω，一般执行器的负载能力为250Ω；如线路较长，也存在抗阻匹配问题。
PLC程序仿真调试 - 西门子plc
PLC程序仿真调试 - 西门子plcS7-plcSIM与STEP 7编程软件集成在一起，可代替PLC硬件，进行用户程序调试及仿真，实现在程序开发阶段发现和排除错误，降低试车费用的目的。
1．调出S7-PLCSIM点击SIMATIC管理器工具条中的Simulation on/off按钮，或执行菜单命令Options\Simulate Modules，即可调出S7-PLCSIM窗口，见图1。
窗口中自动出现CPU视图对象，与此同时，自动建立了STEP 7与仿真CPU的连接。
图1 S7-PLCSIM窗口2．向仿真PLC中下载程序执行S7-PLCSIM窗口中的菜单命令PLC\Power on，接通仿真PLC的电源，选中CPU视图对象中的STOP小框，令仿真PLC处于STOP模式，执行菜单命令Execute\Scan Mode\Continuous Scan，或点击工具栏中的Continuous Scan按钮，令仿真PLC的扫描方式为连续扫描。
在SIMATIC管理器中打开要仿真的用户项目，选中须仿真调试的程序块，点击工具栏中的下载按钮，或执行菜单命令PLC\Download，系统弹出图2的提问窗口。
图2 系统数据下载提问框系统提问：Do you want to continue the function？（你想继续下载该功能？），点击Yes按钮，即可将程序下载到仿真PLC中。
3．创建仿真视图对象执行菜单命令Insert\Input Variable（插入输入变量），创建输入IB 0字节的视图对象。
用类似方法再创建输出字节QB 0、定时器T 0的视图对象，见图3。
图3 仿真视图对象创建根据异步电动机星三角减压控制PLC程序分配的编程元件名称，在QB 0视图对象小窗口中，将QB 0改为QB 1，见图4。
选中CPU视图对象中标有RUN的小框，将仿真PLC的CPU置于运行模式。
给IB 0的第0位和第2位施加一个脉冲，即选中IB 0视图对象中的第0位小框和第2位小框，出现符号“?”，模似按下起动按钮（即模似I0.0通电）和总开关（即模似I0.2通电），QB 1视图对象中的第0位小框中将出现符号“?”，表示I0.2和I0.0通电后，Q1.0通电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西门子PLC程序的调试可以分为模拟调试和现场调试两个调试过程，首先对PLC外部接线作仔细检查很重要。
外部接线没有问题，为了安全考虑，最好将主电路断开。
用先编写好的试验程序对外部接线做扫描通电检查来查找接线故障。
当确认接线无误后再连接主电路，将模拟调试好的程序送入用户存储器进行调试，直到各部分的功能都正常，并能协调一致地完成整体的控制功能为止。
技成学习机箱
1.程序的模拟调试
如果程序中某些定时器或计数器的设定值过大，为了缩短调试时间，可以在调试时将它们减小，模拟调试结束后再写入它们的实际设定值。
在设计和模拟调试程序的同时，可以设计、制作控制台或控制柜，PLC之外的其他硬件的安装、接线工作也可以同时进行。
将设计好的程序写入PLC后，首先逐条仔细检查，并改正写入时出现的错误。
用户程序一般先在实验室模拟调试，实际的输入信号可以用钮子开关和按钮来模拟，各输出量的通/断状态用PLC上有关的发光二极管来显示，一般不用接PLC实际的负载(如接触器、电磁阀等)。
可以根据功能表图，在适当的时候用开关或按钮来模拟实际的反馈信号，如限位开关触点的接通和断开。
对于顺序控制程序，调试程序的主要任务是检查程序的运行是否符合功能表图的规定，即在某一转换条件实现时，是否发生步的活动状态的正确变化，即该转换所有的前级步是否变为不活动步，所有的后续步是否变为活动步，以及各步被驱动的负载是否发生相应的变化。
在调试时应充分考虑各种可能的情况，对系统各种不同的工作方式、有选择序列的功能表图中的每一条支路、各种可能的进展路线，都应逐一检查，不能遗漏。
发现问题后应及时修改梯形图和PLC中的程序，直到在各种可能的情况下输入量与输出量之间的关系完全符合要求。
2.程序的现场调试
完成上述的工作后，将PLC安装在控制现场进行联机总调试，在调试过程中将暴露出系统中可能存在的传感器、执行器和硬接线等方面的问题，以及PLC的外部接线图和梯形图程序设计中的问题，应对出现的问题及时加以解决。
如果调试达不到指标要求，则对相应硬件和软件部分作适当调整，通常只需要修改程序就可能达到调整的目的。
全部调试通过后，经过一段时间的考验，系统就可以投入实际的运行了。
本文完~~~~~~~
技成培训网整理
如果本文对你有帮助，请下载保存哦~。
