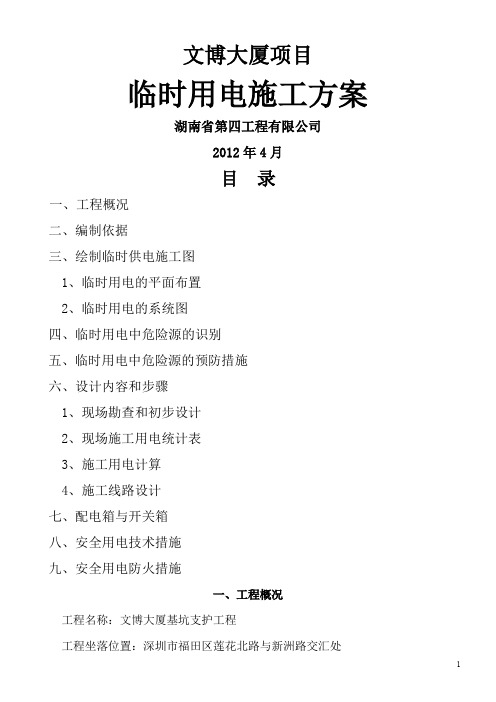

文博大厦项目临时用电施工方案湖南省第四工程有限公司2012年4月目录一、工程概况二、编制依据三、绘制临时供电施工图1、临时用电的平面布置2、临时用电的系统图四、临时用电中危险源的识别五、临时用电中危险源的预防措施六、设计内容和步骤1、现场勘查和初步设计2、现场施工用电统计表3、施工用电计算4、施工线路设计七、配电箱与开关箱八、安全用电技术措施九、安全用电防火措施一、工程概况工程名称：文博大厦基坑支护工程工程坐落位置：深圳市福田区莲花北路与新洲路交汇处建设单位：深圳市新世界投资有限公司二、编制依据《低压配电设计规范》GB50054-95《建筑工程施工现场供电安全规范》GB50194-93《通用用电设备配电设计规范》GB50055-95《供配电系统设计规范》GB50052-95《施工现场临时用电安全技术规范》JBJ46-2005三、绘制临时供电施工图临时用电的平面布置（见附图1）四、临时用电中危险源的识别1、电闸箱漏电保护失灵2、闸具损坏未及时修理3、开关箱一闸多机4、配电箱未作保护接零5、私搭乱接线皮破损6、施工照明未使用安全电压且架设过低7、施工人员吸烟引起火灾8、施工现场电线虚接或短路打火五、临时用电中危险源的预防措施根据国家JGJ46-2005规范规定，为了加强施工现场用电管理，确保施工现场用电安全，防止触电事故的发生，特制定本措施。
1、安装作业前，必须按规范、标准、规定对安装作业人员进行安全技术及操作规程的交底工作。
2、电气设备应根据地区或系统要求，做保护接零，并做保护接地，不得一部分设备做保护接零，另一部分设备做保护接地。
3、必须由持有合格证件的专职电工负责现场临时用电及安装拆除。
4、对新调入工地的电气设备，在安装使用前，必须进行检验测试。
经检测合格后方可投入使用。
5、专职电工对现场电气设备每月进行巡查，项目部每周、分公司每月对施工用电系统、漏电保护器进行一次全面系统检查。
6、配电箱应设在干燥通风的场所，周围不得堆放任何妨碍操作、维修的物品，并与被控制的固定设备距离不得超过3米。
高层建筑临时用电施工方案范文
高层建筑临时用电施工方案背景介绍随着城市的不断壮大和建筑的高耸，高层建筑的兴建已经成为了常有之事。
而随着高楼的兴建，高层建筑的临时用电问题也日益凸显。
高层建筑的临时用电，是指在建筑施工之初及其后期，离不开电力供应系统，但由于建筑施工的临时性和不确定性，常常会出现很多问题，如电线乱拉、随意穿插，缺乏保护措施等，安全隐患较大。
因此，必须制定科学、合理的施工方案，以保障施工现场正常用电和人员的安全。
施工安全管理要点在高层建筑的施工过程中，电气设备和工具的使用带来了严重的电击事故安全隐患。
为保证高层建筑施工的安全，应注意以下几个方面：•明确电路的负荷及工作方式，制定科学合理的电路布线方案。
•使用定制电缆和插头，保证电路安全的连通性。
•对电线进行安全检查、接地处理、绝缘处理和防水处理。
•严格控制电工人员和电器操作人员的素质和工作经验，严禁急躁和懈怠。
施工方案的制定在高层建筑的施工过程中，施工方案的制定决定了电路的布线方案、工程进度、耗电量等重要问题，应根据实际情况，制定相应方案。
1.施工初期(1)布线方案：在施工初期，依据电路负荷量和施工区域，绘制出电路图，明确断路器的规格和数量。
采用夹子组合电缆不仅美观，不占用大面积施工空间，而且安全可靠，不会占用太多的填充材料和灌浆材料。
(2)供电标准：为保证施工过程中电力供应的连续性，应采用临时配电箱装置，进行实时监测和传输。
(3)防护措施：在施工初期，应规范施工现场的安全管理，为保障电缆、导线等电气设备及人员的安全，应加装保护装置，如周围防尘网、管线防护套等，以及人员独立用电箱、绝缘鞋、绝缘手套等。
2.施工过程(1)消防安全：施工过程中应注意火源，对建筑各层进行充分保护。
(2)工具使用：施工过程中，应选择优质工具，并采取相应保护措施，保证使用者的人身安全。
(3)检修维护：对于出现故障的电气设备，应及时处理，并进行充分检查与维护。
3.施工收尾(1)整理清理：施工收尾阶段，应清理现场，并对电力设备进行分类，划分存放区，以便日后使用。
办公楼工程施工现场临时用电设计和施工方案
办公楼工程施工现场临时用电设计和施工方案1. 背景随着城市建设的不断推进，办公楼建设越来越多，而在办公楼的建设过程中，临时用电是不可或缺的一环。
临时用电系统的设计和施工方案直接影响到工程的施工进度和安全，因此需要重视。
2. 设计原则在办公楼工程施工现场，临时用电系统的设计应遵循以下原则：•安全第一：确保临时用电系统的操作安全，防止触电等事故发生。
•稳定可靠：保证电力供应稳定可靠，满足施工需求。
•合理布局：合理布局用电设备，方便施工人员使用和维护。
•节能环保：考虑节能环保因素，在满足需求的前提下尽量减少能源消耗。
3. 设计方案3.1 用电容量计算首先需要根据办公楼工程的施工规模和设备需求计算临时用电的负荷，确保电力供应满足需求。
3.2 电缆敷设根据用电设备的布置情况，合理设计电缆敷设方案，保证供电线路畅通无阻。
3.3 临时配电箱设置在施工现场设置临时配电箱，根据用电需求合理配置断路器、漏电保护器等设备，确保用电安全。
3.4 接地保护临时用电系统必须设置有效的接地保护装置，确保施工现场的电气设备接地良好，防止漏电和触电事故发生。
3.5 环境适应性考虑考虑施工现场的特殊环境因素，如潮湿、灰尘等，选择适合的电气设备和防护措施，以确保临时用电系统正常运行。
4. 施工方案4.1 施工前准备在施工前对用电设备进行检查和测试，确保设备正常运行；制定详细的用电方案和供电计划。
4.2 施工过程根据设计方案，有序进行电缆敷设、临时配电箱设置、接地保护等工作，保证施工现场的用电系统正常运行。
4.3 安全监控在施工过程中，定期检查临时用电系统的运行状态，发现问题及时处理；加强安全监控，确保施工现场安全。
5. 总结办公楼工程施工现场临时用电的设计和施工方案对工程施工具有重要影响，应该严格按照设计原则进行规划和实施，确保用电系统安全稳定运行。
同时，施工过程中要加强安全管理和监控，及时处理问题，保障工程顺利完成。
施工临时用电方案(14层研发楼)

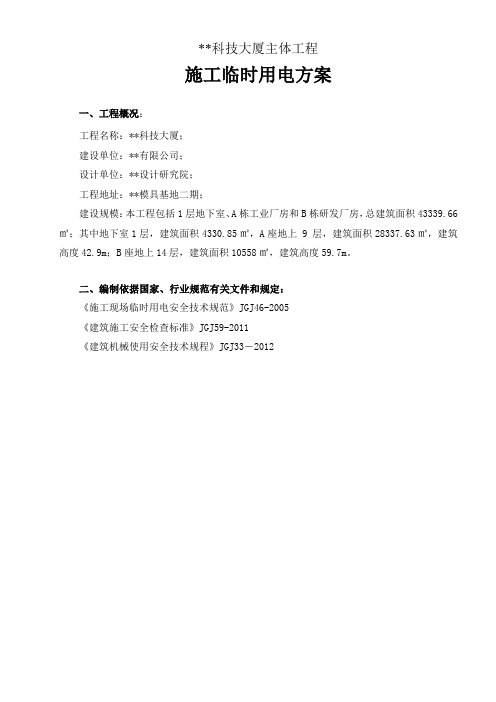

**科技大厦主体工程施工临时用电方案一、工程概况：工程名称：**科技大厦；建设单位：**有限公司；设计单位：**设计研究院；工程地址：**模具基地二期；建设规模：本工程包括1层地下室、A栋工业厂房和B栋研发厂房，总建筑面积43339.66㎡；其中地下室1层，建筑面积4330.85㎡，A座地上 9 层，建筑面积28337.63㎡，建筑高度42.9m；B座地上14层，建筑面积10558㎡，建筑高度59.7m。
二、编制依据国家、行业规范有关文件和规定：《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59-2011《建筑机械使用安全技术规程》JGJ33－2012三、主要用电设备负荷情况：四、确定各级配电设施位置1、甲方在工地安装了一台容量315KVA的变压器。
根据施工需要，施工现场设置7个二级配电箱用于施工：3、7#二级配电箱分别用于2台塔吊；1、5#二级配电箱分别用于2台人货梯；2、4、6#二级配电箱沿拟建建筑物周边均匀布置，用于电焊机、钢筋调直机、钢筋切断机、钢筋弯折机、钢筋渣焊机、木工电锯、振动棒、平板振动器、空压机、抽水泵以及工地施工照明等。
各二级配电箱位置详见临时用电平面布置图。
2、从总配电箱到各二级配电箱采用架设电缆，电缆架设高度不小于3.5米。
拖地的电缆一律采取用PVC管穿电缆线。
五、施工用电线路选择1、施工用电量计算施工用电量可按下式计算：P计=1.1×（K1ΣP1/COSφ+ K2ΣP2）式中：P计—计算负荷1.1 —用电不均匀系数COSφ—电动机平均功率因数（一般为0.65-0.75）ΣP1—全部施工用电设备额定功率之和ΣP2—生活用电设备额定功率之和K1—需要系数，设备总数在10台以上时，取0.75；设备总数在10~30台时，取0.7；设备总数在30台以上时取0.6。
K2—照明设备系数，取0.8。
经过计算得到P计＝1.1×（0.6×285/0.75+0.8×20）＝244 KW2、变压器容量计算变压器容量计算公式如下：P变＝1.05×P计/ COSφ式中：P变—变压器容量(KVA)；1.05 —功率损失系数；COSφ—用电设备功率因素，一般建筑工地取0.75。
毕业设计---某大厦供配电系统设计
I某大厦供配电系统设计摘要本课题是关于大厦供电系统及变电所的设计。
设计的思路是依据国家规范要求以及该大厦二类负荷对供电可靠性的要求，制定设计方案及供电措施。
在该设计中，依据给定的设计范围和基础资料，建立起适合自身生产和发展需要的供电系统。
该大厦的供电系统由一条10kV高压架空进线提供电源，为确保负荷供电的可靠性，在变电所低压母线设柴油发电机，从而使整个供电系统更具有其可靠性和灵活性。
为适应大厦用电负荷变化大、自然功率因数低的特点，该设计中采用并联电容器的方法来补偿无功功率，以减少供电系统的电能损耗和电压损失，同时提高了供电电压的质量。
设计中体现了安全、可靠、灵活、经济的原则。
确定变电所的位置、形式、主变台数与容量等；确定二次继电保护方案，选用先进的自动保护装置；确定变电所防雷过压保护与接地保护方案；根据设计要求，绘制大厦供配电系统图、二次继电保护电路图及变电所平面布置图。
关键词：供电系统，安全可靠，主接线II The Distribution System Design of A BuildingABSTRACTThis topic is about building power supply system and substation design. The design ideas are based on national regulatory requirements and the building load to the power supply reliability of two types of requirements, develop design and supply measures. In this design, the design based on the scope and given basic information, and establish their own production and development needs for the power supply system. The building by a 10kV high voltage power supply system into the line overhead to provide power supply, to ensure the reliability of the load, diesel oil generator is set up in the low voltage side of substation ,so that the entire power supply system more reliability and flexibility. In order to meet building electricity load changes, the natural characteristics of low power factor, the design methods used to compensate for shunt capacitor reactive power, power supply system to reduce power loss and voltage loss, while improving the quality of supply voltage . Designed to reflect a safe, reliable, flexible and economic principles. Determine the location of substation, form, number and capacity of main transformer station, etc.; determine the secondary protection programs, use the advanced automatic protection devices; determine substation lightning over-voltage protection and grounding protection program; according to design requirements, draw Building supply and distribution system maps, the second protection circuit and substation layout plan.KEY WORDS：power supply systems, secure , the main wiringIII目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1 建筑供配电的意义 (1)1.2 建筑供配电设计的一般原则 (1)1.3 本课题所做的工作 (1)2 负荷计算及无功功率补偿 (3)2.1 负荷计算 (3)2.1.1 负荷计算及负荷计算的目的 (3)2.1.2 负荷计算方法的分类 (3)2.1.3 需要系数法计算负荷 (4)2.2 无功功率补偿 (6)3 变电所设计 (8)3.1 电力负荷分级及对供电电源的要求 (8)3.2 大厦配电方案设计 (9)3.3 变电所所址的选择 (10)3.4 变电所主变压器的选择 (11)3.5 变电所主接线方案的选择 (11)3.5.1 变电所电气主接线 (11)3.5.2 变电所主接线方案的设计原则与要求 (12)3.5.3 变电所主接线方案比较分析 (13)4 短路电流计算 (15)4.1 短路电流的计算 (15)4.1.1 绘制计算电路图 (15)4.1.2 设定基准容量 (15)4.1.3 计算短路电抗的标幺值 (15)4.1.4 绘制短路回路等效电路 (16)4.1.5 计算短路电流 (17)5 一次设备的选择及校验 (18)5.1 选择电气设备的一般条件 (18)5.2 高压电气设备的选择及校验 (21)5.2.1 高压断路器的选择及校验 (21)IV5.2.2 高压隔离开关的选择及校验 (23)5.2.3 高压熔断器的选择及校验 (23)5.2.4 高压电压互感器的选择及校验 (24)5.2.5 高压电流互感器的选择及校验 (25)5.3低压电气设备的选择及校验 (26)5.3.1 低压刀开关的选择校验 (26)5.3.2 低压断路器的选择及校验 (26)5.3.3 低压电流互感器的选择及校验 (27)5.4 导线和电缆的选择及校验 (28)5.4.1 选择导线截面的条件 (28)5.4.2 母线的选择及校验 (28)5.4.3 高压架空线的选择及校验 (29)5.4.4 电缆的选择及校验 (29)6 继电保护及二次回路的选择 (31)6.1 继电保护的基本要求 (31)6.2 高压计量二次回路 (31)6.3 变压器保护 (32)6.4 高压进线控制保护 (33)7 防雷与接地装置的设计 (36)7.1 防雷设计 (36)7.1.1 雷击的类型 (36)7.1.2 建筑物防雷等级的划分 (37)7.1.3 防雷措施 (38)7.2 接地装置设计 (38)8 总结 (40)致谢 (41)参考文献 (42)附录 (43)某大厦供配电系统设计 11 绪论1.1 建筑供配电的意义建筑供配电工程建筑电气是的重要组成部分，是连接电力系统与人们生产、生活的纽带，它完成全楼的照明、通讯、安防等功能，管理水泵、空调通风等建筑设备工作，火灾等紧急状态组织人员疏散和火灾扑救。
18层楼临时用电施工组织设计
临时用电施工组织设计一、设计依据《建设工程施工现场供电安全规范》（GB50194－93）《施工现场临时用电安全技术规范》（JGJ46－2005）《低压配电设计规范》（GB50054－95）《供配电系统设计规范》（GB50055－93）《电力建设安全工作规程》（DL5009.3）《用电安全导则》（G B／T13869）二、现场概况***************三、设计内容和步骤1、现场勘探及初步设计（1）本工程所在地施工现场内，上下水由甲方提供，现场用电通过甲方电杆电缆直接引入现场配电室。
（2）根据施工现场用电设备布置情况有配电箱引出沿场内道路分路设置。
（3）根据《施工现场临时用电技术规范》规定本供电系统采用T N－S（三相五线制）供电。
施工现场用电量统计表：2、确定计算负荷（1）确定计算负荷（1）砂浆搅拌机查表Kx=0.65 t g○=1.17Pjs1=K x×Pe1=0.65×5.5=3.58KWQjx1=Pjs×tg○=3.58×1.17=4.19KW(2)电焊机(5台)查表Kx=0.45 tg○=1.99 COS○=0.45先将Jc=65％统一换算到Jc=100％的额定容量Pe2=√Jc∕Jc100×P焊=√0.65×22×5=0.81×11=89KV A×√3=153KWPjs2=Kx×Pe2=0.45×89=40.1KW Qjx2=Pjs2×tg○=40.1×1.99=79.8KW（3)钢筋机械1)弯曲机查表Kx=0.7 cos○=0.7 tg○=1.02计算负荷Pjs3=Kx×Pe3=0.7×5.5=3.85KWQjx3=Pjs3×tg○=3.85×1.02=3.93KW2)切断机计算负荷Pjs4=Kx×Pe4=0.7×3=2.1KWQjx4=Pjs4×tg○=2.1×1.02=2.15KW3）钢筋调直机计算负荷Pjs5=Kx×Pe5=0.7×2.2=1.54KWQjx5=Pjs5×tg○=1.54×1.02=1.57KW（4）振动机（2台）查表Kx=0.7 cos○=0.7 tg○=1.02计算负荷Pjs6＝Kx×Pe6＝0.7×2.2×2=3.08KWQjx6= Pjs6×tg○=3.08×1.02=3.14KW（5）圆锯机查表Kx=0.7 cos○=0.7 tg○=1.02计算负荷Pjs7=Kx×Pe7=0.7×2.2=1.54KWQjx7=Pjs7×tg○=1.54×1.02=1.57KW（6）蛙式打夯机（3台）查表Kx=0.7 cos○=0.7 tg○=1.02 计算负荷Pjs8＝Kx×Pe8＝0.7×3×2＝4.2KWQjx8= Pjs8×tg○=4.8×0.8=3.84KW（7）现场照明查表Kx=0.7 cos○=0.7 tg○=1.02计算负荷Pjs9＝Kx×Pe9＝0.7×8＝5.6KWQjx9= Pjs9×tg○=6.4×1.02=6.53KW3、总的负荷计算干线同期系数取Kx=0.9总的有效功率：Pjs=Kx(Pjs1+Pjs2+Pjs3+Pjs4+Pjs5+Pjs6+Pjs7+Pjs8＋Pjs9)=0.9（3.58+40.1+3.85+2.1+1.54+3.08+1.54+4.2+5.6）=0.9×65.59=59.03KW总的无效功率：Qjx=Kx(Qjx1+Qjx2+Qjx3+Qjx4+Qjx5+Qjx6+Qjx7+Qjx8+Qjx9)=0.9（4.19+79.8+3.93+2.15+1.57+3.14+1.57+3.84+6.53)=106.72KW 总的视在功率：Sj=√(Pjs²+Qjs²)=√59.03²+106.72²=√3485+11389=121.96KVA总的计算电流：Ijx=Pjs∕√3Ue=59.03∕√3×0.38=59.03／0.66=89.44AS=PL／△UC=59.03×90∕50×50=2.13℅根据上述计算，从甲方电源至现场用电设备末端的电压降为2.13℅，小于5℅，能满足现场施工需要。
施工临时用电方案计算书20331
施工临时用电方案计算书纵横大厦工程;工程建设地点:；属于结构；地上0层;地下0层；建筑高度:0m；标准层层高:0m ;总建筑面积:0平方米；总工期:0天。
本工程由投资建设，设计,地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。
一、编制依据《低压配电设计规范》GB50054—95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055—93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46—2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59—99二、施工条件施工现场用电量统计表：-——-——--—-——-——————--——-—————-—----——-——--—————-————--—-———-—-———-—---序号机具名称型号安装功率（kW) 数量合计功率(kW）1 荧光灯 0。
2 10.22 高压汞灯3 1 33 高压汞灯 1 1 14 振动打拔桩机 DZ55Y 55 1 555 自落式混凝土搅拌机 JD150 5。
5 1 5。
56 振动打拔桩机 DZ30Y 30 1 307 蛙式夯土机 HW—60 3 1 38 卷扬机 JJZ—1 7。
5 17。
59 自落式混凝土搅拌机 JD250 11 1 1110 高压汞灯 1 1 1--————-———————-——-—-————---—-—-—-—-—-——-———-——-——-—---——————-———-—————三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线.（2）现场采用380V低压供电，设一配电总箱，内有计量设备,采用TN-S系统供电。
（3）根据施工现场用电设备布置情况,总箱进线采用导线空气明敷/架空线路敷设,干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。
重庆临时用电施工方案
临时用电施工方案目录一、编制依据 (2)二、工程概况 (2)三、施工用电计算 (2)四、线路布置 (4)五、回路电流计算及验算六、用电线路施工技术措施要求七、施工现场安全用电技术措施八、漏电保护器的选择九、附图一、编制依据：1、《建筑工程施工现场供电安全规范》GB50194-932、《常用电工计算手册》3、《工厂节电计算手册》4、《施工现场临时用电安全技术规范》JGJ46-2005二、工程概况工程名称：老旧小区改造提升项目工程地点：重庆市地理位置：重庆市范围属老旧小区，施工栋数较多，地理位置高低不一。
项目规模：建筑面积10800平方、建筑外立面面积约11100平方、环境整治面积5379平方建筑概况：本工程位于xx，该工程老旧小区施工工艺落后，道路狭窄人流量车流量大材料堆放困难，各种管线老化，工期紧等因素给施工造成了一定的困难。
施工范围：外墙喷涂质感漆，更换雨棚增加线条，室内楼梯间墙面刷白，屋面防水处理及环境整治等工程。
三、施工用电计算1、施工现场用电分为动力用电和照明用电，本工地施工主要用电设备见表一、表二。
表一:电焊设备表表二：室内外照明用电情况2、施工用电总容量动力设备合计功率为266KW，电焊设备容量60KW；室内照明5KW，室外照明50KW。
根据总用电量公式：P=1.05～1 .10×(K1ΣP1/COSФ+ K2ΣP2+K3ΣP3+ K4ΣP4)式中：P—总用电量为千伏安（KVA）总需求系数取1.05COSФ—电动机的平均功率因素，取0.75。
P1—电动机额定功率（KW）。
P2—电焊机额定容量（KW）。
P3—室内照明容量（KW）。
P4—室外照明容量（KW）。
K1—全部动力设备同时使用系数，取0.5。
K2—电焊设备同时使用系数，取0.6。
K3—室内照明同时使用系数，取0.8。
K4—室外照明同时全貌系数，取1.0。
本工程施工总用电量为：P=1.05×(0.5×266/0.75+0.6×145+ 0.8×5+1.0×50)=325KVA。
石河子成渝大厦砼施工方案
1编制依据1.1石河子筑设计院成渝大厦施工图1.2主要规范、规程《混凝土结构设计规范》GB50010-2002《高层建筑混凝土结构技术规程》JGJ3-2002《建筑工程施工质量验收统一标准》GB50300-2001《混凝土泵送施工技术规范》JGJ/T10-952工程概况2.1石河子市成渝大厦综合楼，座落于市3号小区原市办公大楼旧址上，建筑面积122560.7平方米，占地面积8593平方米，总高度99.8米。
建筑长129.8米，宽66.6米，主楼结构地上32层，地下3层。
结构类型为框架剪力墙结构。
2.2各部位混凝土情况3施工部署3.1本工程全部采用商品混凝土，梁式筏板基础筏板厚1000mm，筏板梁上翻800mm，搭设悬模整体一次浇注。
地下负一层至负三层及地上一至四层墙、柱、梁、板整体一次浇注，五层以上标准层墙、梁、板、同时浇筑。
3.2 地下室及一至四层采用汽车泵浇筑，五层以上结构混凝土采用HBT —80型液压柱塞式混凝土输送泵车，泵车置于主楼北侧，泵管随结构施工同步升高，与顶板用架子管顶牢并加固。
泵送混凝土最大高度为150m。
3.3预制构件砼：现场设预制场地一块，震动棒电机两部，手推车若干，冲分满足本工程预制构件的要求。
3.4根据施工工序及工期安排，混凝土浇筑尽量安排在夜间进行，若混凝土浇筑量较大，夜间不能浇筑完成又不能留置施工缝时，现场管理人员分成两班，每班12h，各专业有关领导及施工人员跟班作业，负责检查，同时做好各方协调工作。
4施工方法4.1准备工作4.1.1钢筋的隐检工作已经完成，并已核实预埋件、线管、孔洞的位置、数量及固定情况无误；4.1.2模板的预检工作已经完成，模板标高、位置、尺寸准确符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。
4.1.3由商品混凝土搅拌站试验室确定配合比及外加剂用量。
4.1.4混凝土浇筑前组织施工人员进行方案的学习，由技术员讲述施工方案，对重点部位单独交底，设专人负责，做到人人心中有数。
高层新编临时用电策划案
目录一、工程简况及现场勘测二、确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向三、进行负荷计算四、设计配电系统五、设计防雷装置六、确定防护措施七、制定安全用电措施和电气防火措施附图临时用电工程总平面图供电干线图一、工程简况及现场勘测施工用电管理工作是临时用电安全技术规范地核心内容,按照《施工现场临时用电安全技术规范JGJ46-2005》3.1.1条规定：施工现场临时用电设备在5台及以上或设备总容量在50KW及以上者,应编制用电组织设计.1.1.编制依据：——《建筑施工安全检查标准》（JGJ59—99）——《施工现场临时用电安全技术规范》（JGJ46—2005）——《建设工程施工现场供用电安全规范》（BG50194—93）——《建筑施工安全检查标准实施指南》——融创·中央公园二期二标段建设工程施工合同.1.2.工程简况：本工程位于重庆市渝北中央公园东部,总建筑面积77063.05平方M,层数30F,高度90M.本工程为二期二标段,该工程是集居住和配套地设备用房、车库、商业门面设施为一体地高层建筑.1.3.现场勘查：根据现场设备用电总量为438KVA,由业主所提供地630KVA供电量能满足现场使用要求,且业主提供地市政供电系统内已装设变压器,现场不需再装设变压器.二、确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向2.1.确定电源进线该工程临时用电总电源是由建设单位指定地市政变配电室低压供电系统引出.由于市政变配电室内装设有变压器,现场不需再加设变压器.2.2.配电室地确定本工程由于施工现场面积较大,为满足现场实际生产用电,同时节约工程成本,现场在靠近市政变配电所高层设置1个一级配电箱,具体位置详临时用电设施布置图.2.3.临时用电线路地布置1.建设单位提供市政变配电所供电→三相五线制引入本工程施工现场一级配电箱→现场二级配电箱→三级配电箱→现场机具、设备.2.现场配电方式为放射干式安装.以一级配电箱为中点,引数组供电线路分别向现场各楼栋供电.具体位置详临时用电设施布置图3.施工用电线路根据现场地实际情况,均埋地敷设,穿越公路时增设套管敷设4.采用三级配电系统,用电线路按“三相五线制”布设,引线采用聚氯乙烯电缆.5.采用TN-S接零保护系统.6.采用二级漏电保护系统.7.高层设置低压配电屏一个；各楼栋分别设置二级配电箱各一台；楼层每5层设置二级配电箱一台,根据施工现场需要设置三级配电箱若干.三、进行负荷计算3.1.计算公式：P=1.05～1.10（K1∑P1/Cosφ+K2∑P2+ K3∑P3+ K4∑P4）其中：P——供电设备总需要容量（KVA）；P1——电动机额定功率（KW）；P2——电焊机额定功率（KW）；P3——室内照明容量（KW）；P4——室外照明容量（KW）；Cosφ——电动机平均功率因数（最高为0.75～0.78,一般为0.65～0.75）；K1、K2、K3、K4——需要系数,如下表：用电名称数量需要系数备注K 数值电动机3～10台K10.7如施工中需要电热时,应将其用电量计算进去.为使计算结果接近实际,式中各项动力和照明用电,应根据不同工作性质分类计算11～30台0.630台以上0.5 加工厂动力设备0.5电焊机3～10台K20.6 10台以上0.5室内照明K30.8室外照明K4 1.0按电流来进行选择（三相四线制线路）I线=K X×P / [31/2×(U线×cosØ)]其中：I线——电流值K X——同时系数（取0.7～0.8）P——总功率U线——电压（380V或220V）cosØ——功率因素,临时网线取0.853.2.现场用电设备数量及功率统计：序机具名称规格型号数量用电量号1 塔式起重机QTZ63 3台31KW/台×3=93KW2 钢筋断钢机CJ5-40 3台3KW/台×3=9KW3 钢筋弯曲机WJ4-1 6台3KW/台×6=18KW4 砂灰搅拌机Q500 3台18.5KW/台×2=37KW3台3KW/台×3=9KW 5 园盘锯MJ225.456 钢筋调直机GT6-12 3台3KW/台×3=9KW7 电焊机3台30KW/台×2=60KW8 插入式振动器4台 1.5KW/台×3=4.5KW9 电动打夯机HCT12 1台8KW/台×1=8KW1施工电梯3部66KW/部×3=198KW 01水泵2台3KW/台×2=6KW 11潜水泵1台3KW/台×1=3KW 21高程增压泵2台3KW/台×2=6KW 31 4 金属切割机2台1.5KW/台×2=3KW15办公区域用电30KW 3.3.负荷计算K1∑P1/Cosφ=403×0.6/0.75=322KWK2∑P2=60*0.6=36KWK3∑P3=30*0.8=24KWP=1.05×（K1∑P1/Cosφ+K2∑P2+ K3∑P3）=1.05×(322/0.85+36+24)=438KVAI线=K X×P / [31/2×(U线×cosØ)]＝0.8×438/[ 1.73×(0.38×0.85)]=627A查表240mm2即可满足,现场选用聚氯乙烯铜芯电缆YJV-3×240+2×120满足要求.2.二级配电箱负荷计算：钢筋加工房二级配电箱：K1∑P1/Cosφ= (31+3+9+18.5+3*3+8+3*3+1.5)×0.6/0.75=71KWK2∑P2=30KWP=1.05×（K1∑P1/Cosφ+K2∑P2）=119KVAI线=K X×P / [31/2×(U线×cosØ)]=170A查表50mm2即可满足,现场选用聚氯乙烯铜芯电缆YJV-3×50+2×25满足要求.3.用电设备负荷计算：①塔吊开关箱查表：Kx=1,cosφ=0.7,照明10KW,I线= Kx×P/（31/2×U线×cosφ）=1×41/(1.73×0.38×0.7)=89A 选用铜芯橡皮绝缘导线YC-3×25+2×16②钢筋断钢机查表：Kx=1,cosφ=0.7I线= Kx×P/（31/2×U线×cosφ）=1×3/(1.73×0.38×0.7)=6.5A选用铜芯橡皮绝缘导线YC-5*10③钢筋弯钢机查表：Kx=1,cosφ=0.7I线= Kx×P/（31/2×U线×cosφ）=1×3/(1.73×0.38×0.7)=6.5A选用铜芯橡皮绝缘导线YC-5*10④砂灰搅拌机查表：Kx=1,cosφ=0.7I线= Kx×P/（31/2×U线×cosφ）=1×18.5/(1.73×0.38×0.7)=40A 选用铜芯橡皮绝缘导线YC-3×16+2×10⑤弧焊机查表Kx=1,cosφ=0.7I线= Kx×P/（31/2×U线×cosφ）=1×30/(1.73×0.38×0.7)=65A 选用铜芯橡皮绝缘导线YC-3×16+2×10四、设计配电系统4.1.设计配电线路,选择导线或电缆建设单位提供变配电所变供电→三相五线制引入本工程施工现场一级配电箱→现场二级配电箱→三级配电箱→现场机具、设备,其线路敷设详见供电干线图以及用电工程总平面图.4.2.设计配电装置,选择电器1.配电房配电屏配电装置及电器选择：高层设备总用电为627A,主空开选用DZ20LE—630漏电断路器一个.一级配电箱安装总自动开关和分路自动开关,以及漏电保护器,和进线电源处作重复接地.2.二级配电箱配电装置及电器选择：现场二级配电箱用电为170A, 主空开选用DZ20L—250/4300漏电断路器一个,进线电源左侧加一个HD11F-200/38防误刀开关.根据用电设备用电需要,焊机专用配置CDM10-250/3300自动空开一个,其他用电设备配置SE-160/3300自动空开8个.3.用电设备控制箱配电装置及电器选择：用电设备三级箱,主空开选用CDM10-100/3300一个, 进线电左侧加一个HD11F-100/38防误刀开关,以及DE15LE-100/4901漏电断路器一个.4.3.设计接地装置1.在施工现场专用地中心点直接接地地电力线路中,必须采取接零保护系统.电器设备地金属外壳必须与专用保护零线连接.2.当施工现场与外电线路共用同一供电系统时,电气设备应根据当地地要求做保护接零或做好保护接地.不得一部分设备作保护接零,另一部分设备作保护接地.3.保护零线不得装设开关或熔断器.保护零线应单独设置,不作它用,重复接地线应与保护零线相连接.4.保护零线使用铜线不少于10m㎡,铝线不少于16m㎡,与电气设备相连地保护零线可用不少于10m㎡绝缘多股铜线5.保护零线统一标志为绿/黄双色线（以前为黑色）,在任何情况下不准使用绿/黄双色线作负荷线.6.保护零线除必须在总配电箱处作重复接地外,还必须在配电线路地中间处和末端处做重复接地.重复接地电阻值不大于10欧.7.不得用铝导体做接地体或地下接地线,垂直接地体不宜采用罗纹钢.8.垂直接地体应采用角铁、镀锌铁管、或圆钢、长度1.5～2.5m,露出地面10～15cm,接地线与垂直接地体连接应采用焊接或螺栓连接,禁止采用绑扎地方法.9.施工现场所有用电设备,除做保护接零外,必须在设备负荷线地首端处设置漏电保护装置.10.大型机械、脚手架、四角应采取避雷措施,每台机械重复接地和避雷接地合用一组接地棒,脚手架接地直接从结构避雷接地中引下.4.4.绘制临时用电工程图纸,主要包括用电工程总平面图、配电装置布置图,详见附页.五、设计防雷装置5.1.施工现场搅拌机等设备若在相邻建筑物、构筑物地防雷屏蔽范围以外,应安避雷装置.避雷针长度为1－2m,可用Φ16圆钢端部磨尖.5.2.避雷针保护范围按60°遮护角防护.5.3.TN系统中地保护零线除必须在配电室或总配电箱处做重复接地外,还必须在配电系统地中间处和末端处做重复接地.六、确定防护措施6.1.安全用电基本保证措施要求及电气设备防护防护措施1.电器操作维修人员必须持证上岗,严格执行《建筑施工安全检查标准》（JGJ59—99）和《施工现场临时用电规范》(JGJ46—2005)中关于施工用电地规定.2.严格实行“一机、一闸、一漏、一接地”、“三级配电、两级保护”.经常对现场电器、设备进行安全检查（特别是雨季）,检查有无漏电、老化、裸电等情况,安装及使用中有无违反规范地现象,发现问题及时整改.3.严禁带电操作,断电维修时,必须正确使用警示牌,按规定穿戴绝缘鞋、手套,正确使用工具.4. 根据线路敷设方式和环境条件选择电缆,电缆截面应根据允许截流量和允许电压降确定.5.电缆穿越建筑物、构筑物等易受损伤地位置,必须加设防护套管.电缆不得沿地面明设,架空敷设时电杆应沿墙设置,同时用绝缘卡固定.电缆不得承受张力.6.配电箱及开关箱地开关电器应安装牢固,维修方便,标明用途并应设在坚固地支架上.总配电箱设在靠近电源地地方,分配电箱设在靠近用电设备或负荷相对集中地地方.7.分配电箱与开关箱地距离不得超过30m,开关箱与其控制地用电设备地水平距离不得超过3m.固定式开关箱下口距地面地垂直距离保持在1.3～1.5m,移动式开关箱下口距地面地垂直距离保持在0.6～1.5m.必须有防雨防尘措施,配备门锁由专人负责.8.配电箱进出线口设在下底面,应在箱内设置总隔离开关及漏电保护器,工作零线应通过接线端子板连接并应与保护零线接线端子板分设.9.正确使用照明器具,安装高度不应低于2.4m.手持移动照明和潮湿、易触及带电体地照明电压不得大于36kV.10.各种机具设备安装后均应办理检查验收合格方能使用,以确保安全,避免触电伤人.11.电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质,否则应予清除或做防护处置,其防护等级必须与环境条件相适应.12.电气设备设置场所应能避免物体打击和机械损伤,否则应做防护处理.13.TN系统中地保护零线除必须在配电室或总配电箱处做重复接地外,还必须在配电系统地中间和末端处做重复接地.在TN系统中,保护零线每一处重复接地装置地接地电阻值不应大于10Ω.在工作接地电阻值允许达到10Ω地电力系统中,所有重复接地地等效电阻值不应大于10Ω.14.架空线必须架设在专用电杆上,严禁架设在树木、脚手架及其他设施上.15.电缆线路应采用埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀.埋地电缆路径应设方位标志.6.2.照明用电安全措施及防护措施1.在坑、洞、井内作业、夜间施工、办公室、食堂、宿舍、料具堆放场及自然采光差等场所,应设一般照明、局部照明或混合照明.在一个工作场内,不得只设局部照明.2.现场照明应采用高光效、长寿命地照明光源.对需大面积照明地场所,应采用高压汞灯、高压钠灯或混光用地卤钨灯等.3.照明器地选择：①正常湿度一般场所,选用开启式照明器.②潮湿或特别潮湿场所,选用密闭型防水照明或配有防水灯头地开启式照明器.③含大量尘埃但无爆炸和火灾危险场所,选用防尘型照明器.④有爆炸和火灾危险地场所,按危险场所等级选用防爆型照明灯.⑤存在较强振动地场所,选用防振型照明器.4.照明器具和器材地质量应符合国家现行有关强制性标准地规定,不得使用绝缘老化或破损地器具和器材.5.潮湿和易触及带电体场所地照明,电源电压不得大于24V.6.使用灯具应符合下列要求：①电源电压不大于36V.①灯体与手柄应坚固、绝缘良好并耐热耐潮湿.②灯头与灯体结合牢固,灯头无开关.③灯泡外部有金属保护网.④金属网、反光罩、悬吊挂钩固定在灯具地绝缘部位上.7.暂设工程地照明灯具宜采用拉线开关控制,开关安装位置宜符合下列要求：①拉线开关距地面高度2~3m,与出入口地水平距离为0.15~0.2m,拉线地出口向下.②其他开关距地面高度为 1.3m,与出入口地水平距离为0.15~0.2m.6.3.电器防护措施及防火措施1.了解电器防火知识,熟悉消防器材地使用方法,发生火情立即拨打火警电话：“119”.2.配电房及配电箱处应设置绝缘灭火器.3.维修电工必须熟悉现场电器设备安装使用情况,正确使用保险丝,注意接点地牢固可靠,定期对线路、设备进行安全检查,发现问题及时整改.4.使用电焊、氧割工具时,操作人员应熟悉现场情况,周围不得有易燃易爆物品.5.施工现场地宿舍不准乱搭、乱接电线严禁长明灯,严禁使用电炉和大功率地电器,严禁使用大灯泡.6.凡发现违章用电,视情节轻重认识态度对责任者酌情罚款500~1000元；违章用电发生火灾造成损失者,责任者按损失数额,进行赔偿；违章用电造成重大损失者,将责任者移送司法机关追究刑事责任.7.如现场因用电引起触电、火灾等事故,按《安全应急预案》执行.6.4.建立临时用电管理制度（详见附图：临时用电干线图）6.5.电工及用电人员1.电工必须经过按国家现行标准考核合格后,持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底,考核合格后方可上岗工作.2.安装、巡检、维修或拆除临时用电设备和线路,必须由电工完成,并应有人监护.电工等级应同工程地难易程度和技术复杂性相适应.3.各类用电人员应掌握安全用电基本知识和所用设备地性能,并应符合下列规定：①使用电气设备前必须按规定穿戴和配备好相应地劳动防护用品,并检查电气装置和保护设施,严禁设备带“缺陷”运转.②保管和维护所用设备,发现问题及时报告解决.③暂时停用设备地开关箱必须分断电源隔离开关,并应关门上锁.④移动电气设备时,必须经电工切断电源并做妥善处理后进行.6.6.安全技术档案1.由现场设备管理人员负责建立用电安全技术档案,具体如下：①用电组织设计及修改资料②用电技术交底资料③用电工程检查验收表④电气设备地试、检验凭单和调试记录⑤定期检（复）查表⑥电工安装、巡检查、维修、拆除工作记录其中“电工安装、巡检查、维修、拆除工作记录”由指定电工代管,每周由工程经理审核认可.2.临时用电工程应定期检查.定期检查时,应复查接地电阻值和绝缘电阻值.3.临时用电工程定期检查应分部、分项工程进行,对安全隐患必须及时处理,并应履行复查验收手续.6.7.配电箱地安全使用措施1.总配电箱应设在靠近电源地区域,分配电箱应设在用电设备或负荷相对集中地区域,分配电箱与开关箱地距离不得超过30m,开关箱与其控制地固定式用电设备地水平距离不宜超过3m.2.每台用电设备必须有各自专用地开关,严禁用同一个开关直接控制2台及2台以上用电设备（含插座）.3.动力配电箱与照明配电箱宜分别设置.当合并设置为同一配电箱时,动力和照明应分路配电；动力开关箱与照明开关箱必须分设.4.配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严重损伤作用地瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受固体物撞击、强烈振动、液体侵溅及热源烘烤处.否则,应予清楚或做防护处理.5.配电箱、开关箱周围应有足够2人同时工作地空间和通道,不得堆放任何防碍操作、维修地物品,不得有灌木、杂草.6.配电箱、开关箱应采用冷扎钢板或阻燃绝缘材料制作,钢板厚度应为1.2~2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理.7.配电箱、开关箱应装设端正、牢固.固定式配电箱、开关箱地中心点与地面地垂直距离应为1.4~1.6m.移动式配电箱、开关箱应装设在坚固、稳定地支架上.其中心点与地面地垂直距离宜为0.8~1.6m.8.配电箱、开关箱地电器（含插座）应按其规定位置紧固在电器安装板上,不得歪斜和松动.9.配电箱地电器安装板上必须分设N线端子板和PE线端子板.N 线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电器连接.10.配电箱、开关箱内地连接线必须采用铜芯绝缘导线.导线绝缘地颜色标志按JGJ-2005第5.1.11条要求配置并排列整齐.11.配电箱、开关箱外形结构应能防雨、防尘.12.配电箱、开关箱地进、出线口应配置固定线卡,进出线应加绝缘护套并成束卡固在箱体上,不得与箱体直接接触.移动式配电箱、开关箱地进、出线应采用橡皮护套绝缘电缆,不得有接头.6.8.其它1.移动、固定配电箱均按公司设计制作,并按公司制定地办法执行,同时作好日常检查维修.2.对操作人员进行施工用电安全技术交底,提高作业人员地安全用电意识.3、电工人员应明确《岗位责任制》,认真填写交接班记录本.保证安全用电.七、制定安全用电措施和电气防火措施7.1.安全用电措施1.技术措施①施工现场供电采用TN-S接零保护系统,保护零线应与工作零线分开单独使用,杜绝混用.PE线在总配电箱处做一组重复接地,接地电阻不大于10Ω.PE线不能加设开关及熔断器,所有电气设备地金属外壳必须与PE线做可靠电气连接,不能一部分接零,一部分接地.②施工现场地配电箱和开关箱应配置两级漏电保护,并选用电流动作型,漏电动作电流不大于30mA,额定漏电动作时间应不大于0.1S.潮湿及手持工具末级漏电动作电流应不大于是15mA.③配电箱实行一机一闸,并应有过载、短路、及断路保护功能.④配电箱内设备必须完好无损,安装牢固,导线接头包扎严密,绝缘良好,电源线进箱处做固定.箱内分路应标注明确.箱门内侧应标有单线系统,箱门应配锁,并由专人负责.配电箱周围不能有杂物.⑤地下室及潮湿场所应采用安全电压36V或24V照明.碘钨灯用铁架地应做好保护接零,所有220V灯具都应使用单极漏电保护开关.⑥电动建筑机械和手持电动工具使用需符合JCJ46-88第八章地有关要求.⑦对分类用电人员进行安全基本知识培训,并做好安全技术交底.⑧电气设备,配电系统要定期检查,做好记录.线路检修时,实行工作票制,由专业电工检修设专人统一组织,统一指挥.2.组织措施①建立安全检查制度.包括内容：接地电阻、电气设备绝缘、漏电保护器动作灵敏度等,用电设备是否安全可行并做好检测记录.②建立临时用电施工组织设计地编制,审批验收制度.③建立技术交底,履行交底人与交被交底人地签字手续,写明交底日期.④建立维修制度,做好维修工作日志,内容应详细,记载时间、内容及处结果,并有维修人员及验收人员签字.⑤建立拆除制度不用地闸箱设备随时拆除.⑥建立安全用电责任制,落实到人.⑦持证上岗,禁止非电工无证上岗.⑧进行专业培训,提高电气工作人员地技术职责.7.2.电气防火措施1.技术措施①合理配制各种电气设备地保护装置,对用电设备过载、短路、进行可靠地保护.②电气设备集中场所应配置灭火器材,电气设备周围严禁烟火.③配电箱、电气设备周围不准堆放易燃、易爆物品,不准使用火源④电气焊时,周围严禁有易燃易爆物品、乙炔瓶、氧气瓶和焊点三者距离要符合规范要求.⑤定期检测电气设备地绝缘程度.⑥严禁不经批准使用电炉.2.组织措施①建立易燃易爆场所管理制度.②建立电气防火教育制度提高各类用电人员电气防火地自学性.③建立电气防火责任制,加强电气防火重点场所烟火管制.④建立电气防火检查制度发现问题及时处理.⑤强化电气防火领导体制,建立电气防火队伍.7.3.雨季临时用电措施1.雨季时要对用电设备增加巡视次数.2.下雨时要将配电箱箱门关好,防止进水.3.雨后要对所有用电设备进行绝缘摇测合格后方可使用.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、施工现场用电工程概况二、负荷计算表三、配电系统图四、配电选择五、配电导线选择六、装配元器件选择七、安全用电与电气防火措施八、用电设备安全操作要求九、施工现场临时用电平面图设计依据及参考资料目录1、《施工现场临时用电安全技术规范》JGJ46-2005。
2、《建筑施工安全技术统一规范》GB 2003-11（8、施工用电）。
3、《建筑施工临时用电施工组织设计及标准电箱》（JGJ46-88<施工现场临时用电安全技术规范>培训教材）。
4设计院提供的施工图纸。
一、施工现场用电工程概况1.1 本工程为成渝.房地产开发有限责任公司开发，天筑建设集团高层公司施工。
建设地点位于石河子43小区。
总建筑面积44253m2，其中1#住宅楼35090 m2，地上十八层跃十九层,地下一层车库，一层至五层为办公及商用，六层及以上为住宅，建筑高度59.75m，框剪结构；2#、7#住宅楼地上均为六层，地下两层,框架结构，建筑高度均为17.6 m.2#住宅楼5992 m2，7#住宅楼3171 m2,；1.2 根据《石河子43小区1#、2#、7#住宅楼施工组织设计》中确定的施工现场用电设备统计表如下：电焊变压器:KW JC S P e e 1185.065.016cos '=⨯⨯=Φ=1.4塔吊暂载率一般分15%、25%、40%、60%四种。
一般将塔吊容量Pe 统一换算到暂载率JC=25%（或用JC 25表示）时的额定功率。
40塔吊换算如下：KW JC P JC JC P P e e e 282/228100/252822/'25'=⨯=∙===1.5 施工现场及操作层夜间主照明采用在每台塔吊标准节上安装2套镝灯，1套用于现场照明，1 套用于操作层照明。
1.6 对于各类棚舍内、通道内照明采用局部安装200W 高压汞灯灯具照明。
1.7 地下二层照明可采用电气预埋管路内穿线后安装200W 高压汞灯灯具照明。
1.8 根据现场用电机具和临时设施布置位置图确定：1.8.1电源进线总配电室设在场区南面。
电源进线采用五芯VV 型电缆直埋至现场配电室内。
1.8.2由电源进线总配电室分出7个分路，为场内分配电箱供电。
1.8.3 为便于施工，现场操作层设移动分配电箱2台，供振动器等设备使用。
中间层设移动分配电箱2台供楼内装修、安装施工用电。
1.8.4场内线路敷设：1.8.4.1由总配电室至现场配电室线路采用VV 22五芯电缆埋地敷设。
1.8.4.2由现场配电室至各分配电箱线路采用VV 22五芯或四芯电缆埋地敷设。
1.8.4.3由分配电箱至各动力开关箱采用四芯橡套电缆穿PVC25管埋地敷设。
1.8.4.4塔吊等提升设备由分配电箱专用回路供电，保证用电的可靠性。
二、负荷计算表2.1现场总需要系数K X =0.6，平均cos Φ=0.65。
由总配电室配出的各支干线的用电设备可按满负荷计算。
2.2单相用电设备的不对称容量换算：2.2.1因本工程电焊机、镝灯线电压单相设备接用时，可分别接在各线间按三相分布。
其他单相用电设备也按三相分布接线，所以不换算。
2.3用电设备总容量及计算负荷：KW P e 371≈∑KW P K P e x j 2233716.0≈⨯=∑=KVA P S j j 34265.0223cos ==Φ= A UeS I j j 52038.0732.13423≈⨯==2.4各分路用电设备容量及计算负荷：2.4.1配电室——1#分配电箱（40塔吊1台）。
KW P j 281=（cos Φ1=0.80） A U P I e j j 538.038.0732.128cos 311≈⨯⨯=Φ=2.4.2配电室——2#分配电箱（40塔吊1台）。
同上2.4.3配电室——3#分配电箱（搅拌机1台、电焊机2台、平板振捣器2台、棒式振捣器8个、砼拖泵1台）。
照明为10KV 。
KW P j 5.465.72105.53115.73=++++++=（cos Φ1=0.80） A U P Ie j j 8880.038.0732.15.46cos 333≈⨯⨯=Φ=2.4.4配电室——4#分配电箱（搅拌机1台、电焊机2台、平板振捣器2台、棒式振捣器8个、砼拖泵1台）。
照明为10KV 。
同上2.4.5配电室——5#分配电箱（钢筋调直机2台、钢筋切断机2台、钢筋弯曲机4台、直螺纹机4台）。
KW P j 772222126155=++++=（cos Φ1=0.80） A U P Ie j j 14680.038.0732.177cos 335≈⨯⨯=Φ=2.4.6配电室——6#备用分配电箱 2.4.7配电室——7#备用分配电箱 2.5装修阶段的供电形式2.5. 1装修阶段用电设备的主要特点是：小容量、分散、面广。
此时供电系统主要采用树干式供电形式。
即在住宅部分根据装修工作面设置移动链式供电分配电箱。
2.5.2办公及商用等各层设置室内分箱，供装修、安装设备用电。
各分箱进线电缆采用XV-3×25+2×16橡套软电缆。
住宅部分垂直线路沿建筑物楼梯明敷，垂直段每2层将电缆与建筑物固定一次。
水平段沿墙面固定。
三、配电系统图3.1 《总配电系统图》见附图3.2 《分配电箱、移动箱、照明箱、开关箱系统图》见附图 3.3 《塔吊开关箱系统图》见附图四、配电选择4.1 配电箱内电器选择4.1.1配电箱内电器开关等的选择不应使用国家已明文禁用的产品。
4.1.2根据《施工现场临时用电安全技术规范》JGJ 46-2005第8.2.14条要求，目前市场无辅助电源故障时能自动断开的辅助电源型（电子式）漏电断路器产品供应和适用的缺相保护器供应。
故本设计仍采用常用的辅助电源型（电子式）漏电断路器产品。
4.1.3为提高漏电断路器的保护性，本设计采用：总配电计量柜内各分路不设漏电断路器。
在各区域分配电柜内设置漏电断路器。
4.1.4区域分配电柜内各分路采用HD11F 隔离刀开关，漏电断路器采用4极型。
断路器或漏电断路器如选用透明外壳式产品时，因有可见分断点，可不设隔离刀开关。
常用型号DZ20L 。
4.1.5各动力分配电箱，开关箱内采用HD11F 隔离刀开关，降低各种缺相造成的设备、触电事故发生。
当断路器、漏电断路器采用透明壳结构时，因有可见分断点，可不用隔离开关。
常用型号：DZ15LE/3901、4901。
4.1.6开关箱内设漏电断路器。
满足规范三级配电二级保护的要求。
4.2 配电线路选择4.2.1电源进线和场内各分路电缆采用埋地敷设，深度0.7m ，沟底铺砂100mm ，敷设电缆后应盖砂100mm 并盖砖回填。
由开关箱至电气机具的线路采用穿PVC 管埋地敷设，深度0.7m 。
当电缆经过道路时，应在路面下埋管或砌筑通道。
当电缆有接头时，应在地面砌筑防水接头井，将接头设置在井内，井上口应覆盖。
4.2.2镝灯引出线路采用XV-4×2.5橡皮绝缘电缆水平段穿PVC25管埋地敷设，垂直段沿机架引至镝灯。
4.2.3分配电箱、开关箱采用钢架配电箱箱座，内暗敷PVC40管穿电缆。
配电箱距地1.3m 。
总箱内粘贴总箱系统图和责任人姓名、电话，配电平面图。
分箱、开关箱内粘贴系统图和责任人姓名、电话。
开关下方粘贴打印的回路或设备标识。
门面应标明箱号。
五、配电导线选择5.1进户线导线截面的选择5.1.1先按安全载流量初选电缆。
已知：KW Pa 223= A I j 520=查表可选2（VV-3×120+2×70mm 2）（I=2×276A ）。
5.1.2校验线路电压损失当电缆截面小于或等于16mm 2时可不计电压损失。
当电缆截面小于或等于50mm 2时电抗很小可略去不计，只计电阻电压损失。
当电缆线路长度小于100m 时，可不计电压损失。
因该线路长度小于100m ，所以不校验电压损失。
5.2 1#分箱导线截面选择（塔吊） 5.2.1先按安全载流量初选电缆。
已知：KW Pa 28= A I j 86=查表可选（VV-3×16+2×10mm 2）（I=86A ）。
5.2.2 校验线路电压损失当电缆线路长度小于100m 时，可不计电压损失。
因该线路长度小于100m ，所以不校验电压损失。
5.3 2#分箱导线截面选择（塔吊）同上5.4 3#分箱导线截面选择（搅拌机） 5.4.1 先按安全载流量初选电缆。
已知：KW Pa 5.46= A I j 88=查表可选（VV-3×25+1×16mm 2）（I=88A ）。
5.4.2 校验线路电压损失当电缆线路长度小于100m 时，可不计电压损失。
因该线路长度小于100m ，所以不校验电压损失。
5.5 4#分箱导线截面选择（搅拌机）同上5.6 5#分箱导线截面选择（钢筋场地） 5.6.1 先按安全载流量初选电缆。
已知：KW Pa 77= A I j 146=查表可选（VV-3×50+1×25mm 2）（I=146A ）。
5.6.2 校验线路电压损失当电缆线路长度小于100m 时，可不计电压损失。
因该线路长度小于100m ，所以不校验电压损失。
5.7 其他支线按用电设备铭牌电流选择安全电流相应电缆，电缆芯数按：三相动力设备选用四芯电缆，三相四线用电设备选用五芯电缆。
单相用电设备必须选用三芯电缆。
六、装配元器件选择6.1配电室6.1.1箱内设450V电压表1块，电压换相开关1个。
600A电流表3块，600/5电流互感器2组，一组供电流表，一组供有功电度表和无功电度表。
另设功率因数表一块用于监测现场功率因数，为提高系统的功率因数，节能降耗提供数据，故A相设600/5电流互感器一个供功率因数表取样用。
黄、绿、红相电压指示灯各一个。
箱内一次配线采用铜排，规格由生产厂家按有关技术参数选配。
6.1.2配电室选择定型临时用电通用配电柜。
箱内开关电器见表一；表一配电室开关电器及分路配电表6.2分配电箱6.2.1分配电箱选择定型临时用电通用配电箱。
箱内开关电器见表二；表二分配电箱开关电器及分路配电表6.3 移动分配电箱6.3.1移动分配电箱选择定型临时用电通用配电箱。
箱内开关电器见表三；表三移动分配电箱开关电器及分路配电表6.4 照明分配电箱6.4.1照明分配电箱选择定型临时用电通用配电箱。
箱内开关电器见表四；表四照明分配电箱开关电器表6.5.1机具开关箱选择定型临时用电通用配电箱。
箱内开关电器见表五；表五 40塔吊开关箱开关电器表6.6.1机具开关箱选择定型临时用电通用配电箱。
箱内开关电器见表六；表六 7.5KW机具开关箱开关电器表6.7.1机具开关箱选择定型临时用电通用配电箱。
