FANUCiMC与MD系统CF卡传输程序图解步骤
CF卡的使用

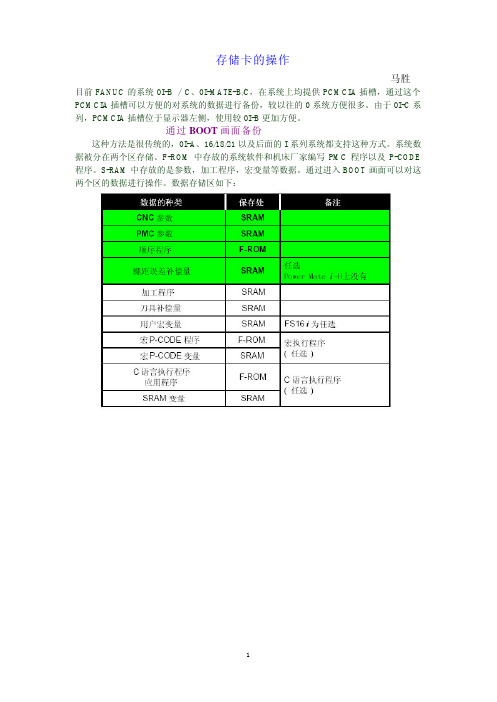

存储卡的操作马胜目前FANUC的系统0I-B / C、0I-MATE-B/C，在系统上均提供PCMCIA插槽，通过这个PCMCIA插槽可以方便的对系统的数据进行备份，较以往的0系统方便很多。
由于0I-C系列，PCMCIA插槽位于显示器左侧，使用较0I-B更加方便。
通过BOOT画面备份这种方法是很传统的，0I-A、16/18/21以及后面的I系列系统都支持这种方式。
系统数据被分在两个区存储。
F-ROM中存放的系统软件和机床厂家编写PMC程序以及P-CODE 程序。
S-RAM中存放的是参数，加工程序，宏变量等数据。
通过进入BOOT画面可以对这两个区的数据进行操作。
数据存储区如下：备份PMC时选择第四项“ SYSTEM DATA SAVE ” ,在选择该项目下的“PMC-RA”或“PMC-SB”即可。
（注：通过这种方法备份数据，备份的是系统数据的整体，下次恢复或调试其他相同机床时，可以迅速的完成。
但是数据为机器码且为打包形式，不能在计算机上打开。
）1）首先要将20#参数设定为4 表示通过M-CARD进行数据交换2）要在编辑方式下选择要传输的相关数据的画面（以参数为例）按下软健右侧的[OPR](操作)，对数据进行操作。
按下右侧的扩展建[?][READ]表示从M-CARD读取数据，[PUNCH]表示把数据备份到M-CARD[ALL]表示备份全部参数，[NON-0]表示仅备份非零的参数执行即可看到[EXECUTE]闪烁，参数保存到M-CAID中。
通过这种方式备份数据，备份的数据以默认的名字存于M-CARD中。
如备份的系统参数器默认的名字为“CNCPARAM”（注：把100#3 NCR设定为1可让传出的参数紧凑排列）(从M-CARD输入参数时选择[READ])使用这种方法再次备份其他机床相同类型的参数时，之前备份的同类型的数据将被覆盖。
若要给备份的数据起自定义的名称，则可以通过[ALL IO]画面进行。
按下MDI面板上按下[操作] 键，出现可备份的数据类型，以备份参数为例：按下[参数]键。
FANUC梯形图及参数传输

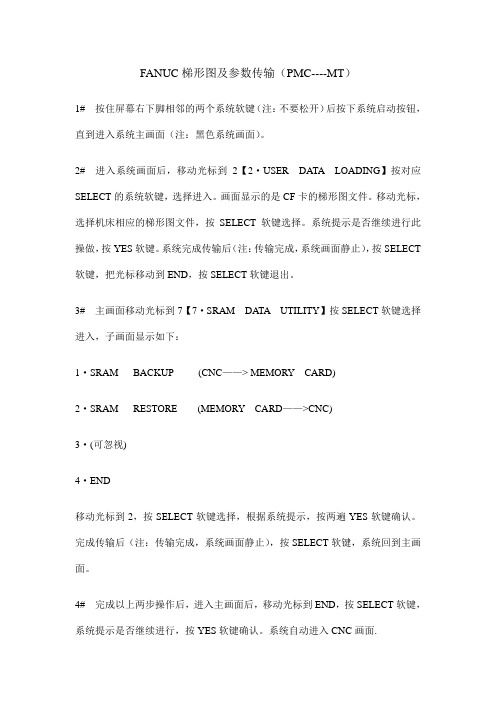

FANUC梯形图及参数传输（PMC----MT）
1# 按住屏幕右下脚相邻的两个系统软键（注：不要松开）后按下系统启动按钮，直到进入系统主画面（注：黑色系统画面）。
2# 进入系统画面后，移动光标到2【2·USER DATA LOADING】按对应SELECT的系统软键，选择进入。
画面显示的是CF卡的梯形图文件。
移动光标，选择机床相应的梯形图文件，按SELECT软键选择。
系统提示是否继续进行此操做，按YES软键。
系统完成传输后（注：传输完成，系统画面静止），按SELECT 软键，把光标移动到END，按SELECT软键退出。
3# 主画面移动光标到7【7·SRAM DATA UTILITY】按SELECT软键选择进入，子画面显示如下：
1·SRAM BACKUP (CNC——> MEMORY CARD)
2·SRAM RESTORE (MEMORY CARD——>CNC)
3·(可忽视)
4·END
移动光标到2，按SELECT软键选择，根据系统提示，按两遍YES软键确认。
完成传输后（注：传输完成，系统画面静止），按SELECT软键，系统回到主画面。
4# 完成以上两步操作后，进入主画面后，移动光标到END，按SELECT软键，系统提示是否继续进行，按YES软键确认。
系统自动进入CNC画面.。
FANUC系统数控车床的外部程序内存卡的使用
FANUC系统数控车床的外部程序内存卡的使用以宫野BNC34电脑数控车床(FS-21i)为例说明机床外部程序内存卡的使用方法：1）。
MDI 模式，插入内存卡2）。
按OFFSET SETTING3）。
按软键[SETING]4）。
设定I/O CHANNEL=45）。
浏览卡中的程式的方法（1）EDIT模式（2）按显示屏下方的箭头软键（3）按[CARD]（4）翻页可以查看卡中的程式6）。
从卡中传送程式到车床（1）EDIT模式（2）按功能键PROG（3）按[OPRT]（4）按显示屏下方的箭头软键（5）输入程序号（6）按[READ]（7）按[EXEC]（8）显示屏右下角有INPUT （9）OK7）。
从车床中将程序传送到卡中（1）EDIT模式（2）按功能键PROG（3）按[OPRT]（4）按显示屏下方的箭头软键（5）输入程序号（6）按[PUNCH]（7）按[EXEC]（8）显示屏右下角有ONPUT（9）OK注：1。
这种内存卡法兰克系统的机如BNC-34，BO18, X-10等都可以用，机床上一定有类似电脑的PCMCIA卡的接口才可用。
2．这种内存卡可以将一台机的程序转到另一台机上直接可以用，免除重复手工输入程序的麻烦，方便，省时。
3．这种内存卡很有实用价格，全名是PCMCIA PC CARD ATA （或COMPACTFLASH ADAPTER）配有内存卡128MB或256MB。
图样请看工具类相册。
4．这卡还可以插入电脑，相当U盘使用，可用WORD软件打开程序并作修正或重新编写程序，非常方便，减免在机台输入程式的时间。
FANUCiMC与MD系统CF卡传输程序图解步骤
F A N U C0i M D系统C F卡传输程序图解步骤
操作步骤如下：
开机→MDI→OFS/SET→设定→
→（数果使用数据线传输I/O通道选：“0”，用CF卡传输选用：“4”）→编辑→PROG→
列表+→操作→按+键→设备→
（“CNCMEM”为系统内存，“M-卡”为CF卡存）→输入→
→FNO.=（需要传输到系统的文件序号）
ONO.=（传输到系统保存的程序号，如果不设定安CF卡存的程序名保存）
例如要把0001号O1111.CUT文件传到系统应该是→输入0001按“F设定”按建→（设定保存的程序名为O100）输入100→按“O设定”按建按→执行。
FANUC0iMC系统CF卡传输程序图解步骤
操作步骤如下：
开机→MDI→OFS/SET→
设定→
→（数果使用数据线传输I/O通道选：“0”，用CF卡传输选用：“4”）
→编辑→PROG→
按向右箭头按键→
CARD→操作→FREAD→
→FNO.=（需要传输到系统的文件序号）
ONO.=（传输到系统保存的程序号，如果不设定安CF卡存的程序名保存）
例如要把0001号O1111.CUT文件传到系统应该是→输入0001按“F设定”按建→（设定保存的程序名为O100）输入100→按“O设定”按建按→执行。
CF卡在FANUC 0i中进行数据传输的方法
CF卡在FANUC 0i中进行数据传输的方法摘要：论述了cf卡的使用。
cf卡可以进行程序的传输（将卡上的程序传输到cnc系统上和将cnc系统上的程序传输到卡上），可以备份和传输系统参数、刀补、梯形图等，还可实现数控机床系统参数的备份、恢复及dnc在线加工。
关键词：cf卡数据传输在线加工compact flash card （cf卡）可以当作fanuc制器的数据服务器储存空间。
而且，当插在fanuc控制器的pcmcia接口上可以当作备份数据用的记忆卡（ic卡）。
目前在fanuc数控系统中，均提供pcmcia插槽，通过pcmcia插槽可以很方便的对系统数据进行备份。
由于pcmcia插槽位于显示器的左侧，所以使用起来更加方便。
用存储卡进行数据的输入输出的方法可以分为三种，每种方法各有特点。
1 通过boot画面的备份这种方法备份数据，备份的是sram的整体，数据为二进制形式，在计算机上打不开。
但此方法的优点是恢复或调试其他相同机床时可以迅速完成。
第一步 boot画面的进入boot是系统在起动时执行cnc软件建立的引导系统，作用是从f-rom中调用软件到d-ram中。
boot画面的进入方法，首先插上存储卡，按住显示器下面最右边两个键，然后通电（注意这里的时序是先按住软键再通电。
此时，系统会进入boot画面）。
如图1：boot画面的各选项所对应的意义为：第二步 s-ram数据的备份在boot画面中，1～ 4项是针对存储卡和f-rom的数据交换，第5项是保存s-ram中的数据，因为s-ram中保存的系统参数、加工程序等都是我们系统出厂时没有的，所以我们要注意保存，做好备份。
①在boot画面中按软键[up]，[down]把光标移至 5.sram data backup。
②然后按软键[select]，显示s-ram备份画面，如图2：这时，注意message下的信息提示，按照提示进行操作。
进入s-ram备份画面后，我们可以看到有两个选项：①s-ram数据备份，作用是把s-ram中的内容保存到存储卡中。
fanuc_imc与md系统cf卡传输程序图解步骤
FANUC 0i MD系统CF卡传输程序图解步骤
操作步骤如下：
开机→MDI→OFS/SET→设定→
→（数果使用数据线传输I/O通道选：“0”，用CF卡传输选用：“4”）→编辑→PROG→列表+→操作→按+键→设备→
（“CNCMEM”为系统内存，“M-卡”为CF卡存）→
输入→
→ F NO.= （需要传输到系统的文件序号）
O NO.= （传输到系统保存的程序号，如果不设定安CF卡存的程序名保存）
例如要把0001号 O1111.CUT 文件传到系统应该是→输入0001按“F 设定”按建→（设定保存的程序名为O100）输入100→按“O 设定”按建按→执行。
FANUC 0i MC系统CF卡传输程序图解步骤
操作步骤如下：
开机→MDI→OFS/SET→
设定→
→（数果使用数据线传输I/O通道选：“0”，用CF卡传输选用：“4”）
→编辑→PROG→
按向右箭头按键→
CARD →操作→F READ→
→ F NO.= （需要传输到系统的文件序号）
O NO.= （传输到系统保存的程序号，如果不设定安CF卡存的程序名保存）
例如要把0001号 O1111.CUT 文件传到系统应该是→输入0001按“F 设定”按建→（设定保存的程序名为O100）输入100→按“O 设定”按建按→执行。
CF卡传PLC程序方法
关于CJ1M PLC CF卡使用(CF卡要FAT格式化)直接用CF卡如下：一、把PLC的程序传出到CF卡方法：1.关断PLC电源，把PLC的DIP开关7脚拨到ON；2.插CF卡，插卡时要注意方向性，标有存储量（如32MB）朝PLC电源模块方向插孔朝下小心插下；3.接通PLC电源，然后按住存储卡电源开关三秒；直到存储卡电源所有灯熄灭为止；4.然后在关断PLC电源，按下下方弹出按钮取出CF卡，再把PLC的DIP开关7脚拨到OFF。
二、把CF卡的程序传出到PLC方法：1.关断PLC电源，把PLC的DIP开关2脚拨到ON是（AUTOEXEC文件）或把PLC的DIP开关7脚拨到ON是（BACK文件既从PLC直接传出的文件）。
2.插CF卡，插卡时要注意方向性，标有存储量（如32MB）朝PLC电源模块方向插孔朝下小心插下；3.接通PLC电源，这时CF卡程序文件自动传送到PLC的CPU中，直到存储卡BUSY灯熄灭为止；4.然后在关断PLC电源，按下下方弹出按钮取出CF卡，再把PLC的DIP开关2脚拨到OFF。
使用电脑如下：1把 CF 卡先插在PLC上，和CX-P的软件连接上之后，双击内存卡，右击参数区－－传送到内存卡，以AUTOEXEC.STD的文件保存在 CF卡下2．把CF卡拔出插在读卡器上后。
在CX-P的软件中的文件下拉菜单下，选择保存注释程序，在出现的对话框中把程序前打勾，按下文件名旁的按钮，自动生成一个文件名为AUTOEXEC.OBJ 的文件，并保存下来。
把这个文件连同AUTOEXEC.STD的文件一起保存到CF 卡的盘符下就可以了。
通过Plc把程序传到CF卡上的话：把7号开关打到on，插入CF卡，按住PLC上的MCPOWER 3秒后看到BUSY灯闪烁表示数据在传送。
注意：先用32MB把程序从PLC传出，然后用128MB里的程序传入PLC。
ON）。
fucimc与md系统cf卡传输程序图解步骤
f u c i m c与m d系统c f 卡传输程序图解步骤集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
FANUC 0i MD系统CF卡传输程序图解步骤
操作步骤如下：
开机→MDI→OFS/SET→设定→
→（数果使用数据线传输I/O通道选：“0”，用CF卡传输选用：“4”）→编辑→PROG→
列表+→操作→按+键→设备→
（“CNCMEM”为系统内存，“M-卡”为CF卡存）→
输入→
→ F NO.= （需要传输到系统的文件序号）
O NO.= （传输到系统保存的程序号，如果不设定安CF卡存的程序名保存）
例如要把0001号文件传到系统应该是→输入0001按“F 设定”按建→（设定保存的程序名为O100）输入100→按“O 设定”按建按→执行。
FANUC 0i MC系统CF卡传输程序图解步骤
操作步骤如下：
开机→MDI→OFS/SET→
设定→
→（数果使用数据线传输I/O通道选：“0”，用CF卡传输选用：“4”）
→编辑→PROG→
按向右箭头按键→
CARD →操作→F READ→
→ F NO.= （需要传输到系统的文件序号）
O NO.= （传输到系统保存的程序号，如果不设定安CF卡存的程序名保存）
例如要把0001号文件传到系统应该是→输入0001按“F 设定”按建→（设定保存的程序名为O100）输入100→按“O 设定”按建按→执行。
FANUC 加工中心U盘 CF卡 机床数据线三种方法传程序
一、FANUC 加工中心U盘CF卡机床数据线三种方法
传程序
1.四种通道：在MDI模式----OFFSET—设定---I/O通道
09600
1：电脑连线（19200）
4 ：CF卡
17：U盘
2. CF卡和U盘传程序：
在EDIT编辑模式----PROG---列表---操作---设备----M卡（或U盘）---- F输入---键入要选择程序的排列顺
序号（如：4）----点F设定----键入新建的程序名（如：5020）
----点O设定---执行----切换到程序自动模式----看到了调
入的程序；
3. CF卡在线加工传输（程序较大，超过512KB）：
在RMD连线模式--- PROG---列表---操作-------设备
---- M卡----键入要选择程序的顺序号（如：2）---按DNC---
按绿色循环启动键---点PROG查看运行的程序
4. 机床数据线在线传输加工：
在RMT连线模式----先按绿色启动键预接受（注意此时的进给倍率和快速移动倍率都调到0%，预防突然动作）---用
CIMCOEDIT.EXE传输软件---打开程序---机床通讯---发送---
然后逐渐调大进给倍率。
1.注意：在RMT连线模式也可以启用单段加工功能，在按到M6T1
换刀指令时要多按几次绿色启动键才能循环过去，因为换刀
是一个复合指令，它内部其实有好几段程序。
2.注意：在CIMCOEDIT.EXE软件---DNC设置---设置S----波特率
19200（不同的机
床波特率不一样，要设置的和机床的一样）。
加工中心法兰克系统CF卡在线加工方法详细步骤值得收藏！
加工中心法兰克系统CF卡在线加工方法详细步骤值得收藏！
前几天，有群友问到”法兰克MF系统CF卡在线加工怎么操作？”，今天，抽空写一写，希望能帮助到更多的人。
温馨提示：使用CF卡在线加工功能，需要操作两大步骤。
首先确认I/O通道是否已打开，参数设置为“4”（否则无法读取数据），如下图：
1、I/O通道操作设定篇：
（1）首先将机床模式开关打到“MDI”状态，如下图：
（2）然后按操作面板上的“SET/OFS”功能键，如下图：
（3）然后按显示屏界面下方的“设定”选项，如下图：
“I/O 通道”设定完了，即可进入下一步操作，请看下方操作！
2、CF卡在线加工操作篇：
（1）首先将模式开关打到”DNC”连线状态，如下图：
（2）然后按操作面板上的“
”功能键进入到显示屏“目录”界面，然后接着按“操作”选项，如下图：
（3）通过按右软键“
”翻菜单,按“设备选择”选项，如下图：
（4）进入“设备选择”选项后，按“M-卡”选项（可通过右软键“
”翻菜单查找）如下图：
（6）程序调取后，即可直接在DNC连续模式下，按“循环启动”按钮，就可以运行程序了。
如下图：（注意，只有当机床运行时，才能看到程序内容）想学UG编程，摆脱苦逼的操机工作，在469672740群可以帮助你。
好啦，以上就法兰克MF系统CF卡在线加工操作步骤，希望能够帮到需要帮助的人！。
