电动力计算要点
第三节 导体短路电动力
不计周期分量的衰减，三相短路电流分别为：
i A=I m[ sin (wt+ΦA) -e -t/Ta sinφA]
i B=I m[ sin (wt+ΦA-120°) -e -t/Ta sin(ΦA-120°)]
i C=I m[ sin (wt+ΦA +120°) -e -t/Ta sin(φA +120°)]
将电流代入可分别求出电动力FA和FB的的表达式
F
A
2 107
L a
i A iB
0.5 i A iC
2 107
L a
I
2 m
{3 8
固定分量
[3 8
3 4
c os (2
A
6
)]e 2t Ta
非周期分量
[ 3 cost
4
3 2
c os (t
2
A
6
)]e t Ta
3 4
c os (2t
2
A
6
)}
电动力由周期分量和非周期分量组成，且是A相短路电流初相 角和时间的函数。初相角的取值应是固定分量和非周期分量取得 最大；时间的取值应是短路电流取得最大值的时间，即tk=0.01s
和ish=1.8Im代入FA、FB表达式，并整理得：
A相最大电动力为 F Am ax 1.616 107
L a
i
2 sh
发电机回路、变压器回路、配电装置回路需考虑共振影响。 具体内容，请看书。
当导体竖放时，形状系数Kf 〉1，即实际所受的电动力比按无限细长直导 线计算的大；当导体平放时，形状系数Kf <1，即实际所受的电动力，比按无 限细长直导线计算的小。
当净距(a-b)≥2(b+h)导体截面周长，无论竖放还是平放形状系数=1；即实
电动力计算要点

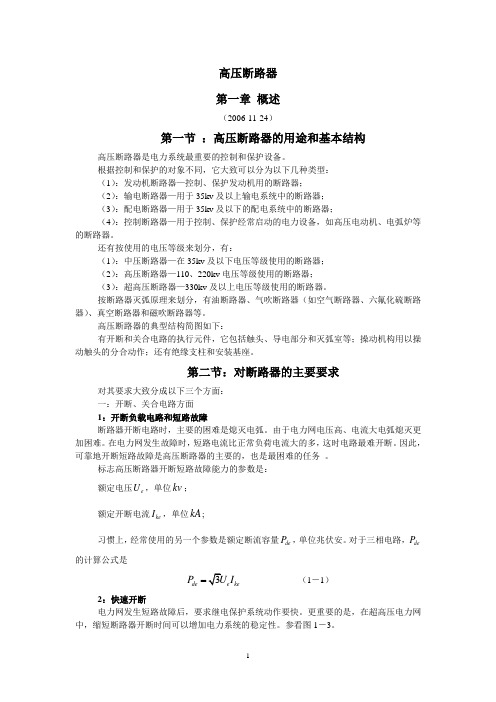

高压断路器 第一章 概述（2006-11-24）第一节 ：高压断路器的用途和基本结构高压断路器是电力系统最重要的控制和保护设备。
根据控制和保护的对象不同，它大致可以分为以下几种类型： （1）：发动机断路器—控制、保护发动机用的断路器； （2）：输电断路器—用于35kv 及以上输电系统中的断路器； （3）：配电断路器—用于35kv 及以下的配电系统中的断路器； （4）：控制断路器—用于控制、保护经常启动的电力设备，如高压电动机、电弧炉等的断路器。
还有按使用的电压等级来划分，有： （1）：中压断路器—在35kv 及以下电压等级使用的断路器； （2）：高压断路器—110、220kv 电压等级使用的断路器； （3）：超高压断路器—330kv 及以上电压等级使用的断路器。
按断路器灭弧原理来划分，有油断路器、气吹断路器（如空气断路器、六氟化硫断路器）、真空断路器和磁吹断路器等。
高压断路器的典型结构简图如下：有开断和关合电路的执行元件，它包括触头、导电部分和灭弧室等；操动机构用以操动触头的分合动作；还有绝缘支柱和安装基座。
第二节：对断路器的主要要求对其要求大致分成以下三个方面： 一：开断、关合电路方面 1：开断负载电路和短路故障断路器开断电路时，主要的困难是熄灭电弧。
由于电力网电压高、电流大电弧熄灭更加困难。
在电力网发生故障时，短路电流比正常负荷电流大的多，这时电路最难开断。
因此，可靠地开断短路故障是高压断路器的主要的，也是最困难的任务 。
标志高压断路器开断短路故障能力的参数是：额定电压e U ，单位kv ； 额定开断电流ke I ，单位kA ;习惯上，经常使用的另一个参数是额定断流容量de P ，单位兆伏安。
对于三相电路，deP 的计算公式是de e ke P I （1－1）2：快速开断电力网发生短路故障后，要求继电保护系统动作要快。
更重要的是，在超高压电力网中，缩短断路器开断时间可以增加电力系统的稳定性。
电动力和电动势的定义和计算
电动力和电动势的定义和计算电动力和电动势是电学中两个重要的概念，它们在理解电路和解决电学问题中具有重要的作用。
本文将详细阐述电动力和电动势的定义、计算方法和其在电学中的应用。
1. 电动力的定义和计算方法电动力是指电源对电荷施加的推动力，通常用字母F表示，单位是牛顿(N)。
根据库仑定律，电动力的大小与电荷之间的距离和电荷的量成正比，与电荷的正负性质成反比。
电动力的定义公式为：F = q * E其中，F表示电动力，q表示电荷量，E表示电场强度。
电场强度是指单位正电荷所受的力，用字母E表示，单位是牛顿/库仑(N/C)。
2. 电动势的定义和计算方法电动势是指单位正电荷在电路中完成一次闭合运动所做的功，通常用字母ξ表示，单位是伏特(V)。
根据电动势的定义，其计算公式为：ξ = W / q其中，ξ表示电动势，W表示电路中正电荷所做的功，q表示正电荷的电荷量。
电动势也可以看作单位电荷在电路中获得的电位差。
3. 电动力和电动势的关系电动力和电动势在物理意义上是相互关联的。
根据电动势的定义，可以推导出电动力与电动势的关系：F = q * E = q * (ξ / d)其中，F表示电动力，q表示电荷量，E表示电场强度，ξ表示电动势，d表示电荷在电路中的位移。
4. 电动力和电动势的应用电动力和电动势在电学中有着广泛的应用。
其中，电动势的测量可以用于电池的电压确定和电路元件的参数计算。
而电动力常用于电场内的电荷受力分析和电场强度计算。
同时，电动势和电动力的概念还可拓展到诸如电磁感应、电动机等电磁学领域。
综上所述，电动力和电动势是电学中重要的概念，能够帮助我们理解电路、解决电学问题。
电动力的计算依赖于电荷量和电场强度的乘积，而电动势则是单位电荷在电路中所做的功。
电动力和电动势在电学实践中有着广泛的应用，对于电场强度的计算和电路参数的确定具有重要意义。
深入理解电动力和电动势，将有助于我们更好地掌握电学知识，提高解决电学问题的能力。
电器学第二章电动力2
令
iA I m sin t
iB I m sin(t 120)
iC I m sin(t 120)
(1)积化和差： (2)和差化积：
1 sin A sin B [cos( A B ) cos( A B )] 2 1 cos A cos B [cos( A B) cos( A B)] 2
R arctg
a
a：衰减系数a=R/L ，当电力系统短路时a＝22.3(s-1)； '' i ：电流的周期分量，即稳态分量； i ' ：电流的非周期分量，即暂态分量。
3.单相短路冲击电流icj： 是短路电流过渡过程中的最大电流峰值(只有一 个)。 icj 出现的条件：正弦电压相位角为172.7°时； 大小： icj＝KcjIm＝1.8Im =2.545I≈2.55I 式中 Ｉm：周期分量的幅值； Ｉ：周期分量的有效值； Kcj：短路电流冲击系数，Kcj =1.8。
cos( A B) cos A cos B sin A sin B
A B A B sin A sin B 2sin cos 2 2
计算，得： ① A相导体所受电动力： FA FAB FAC
设FA向下电动力方向为正方向，其大小为： 1 FA CiAiB CiAiC 2 式中，C＝k1,2×kc×10-7，为常数，下同。
FAY arctg FAX
3 3 2 FA [ F0 (1 cos2t )] ( F0 sin 2t )2 4 4
其中，夹角
3 F0 sin t 2
3 3 arctg（ F0 sin 2t）[ F0 (1 cos 2t )]} { / 4 4
电动力计算
高压断路器 第一章 概述（2006-11-24）第一节 ：高压断路器的用途和基本结构高压断路器是电力系统最重要的控制和保护设备。
根据控制和保护的对象不同，它大致可以分为以下几种类型： （1）：发动机断路器—控制、保护发动机用的断路器； （2）：输电断路器—用于35kv 及以上输电系统中的断路器； （3）：配电断路器—用于35kv 及以下的配电系统中的断路器； （4）：控制断路器—用于控制、保护经常启动的电力设备，如高压电动机、电弧炉等的断路器。
还有按使用的电压等级来划分，有： （1）：中压断路器—在35kv 及以下电压等级使用的断路器； （2）：高压断路器—110、220kv 电压等级使用的断路器； （3）：超高压断路器—330kv 及以上电压等级使用的断路器。
按断路器灭弧原理来划分，有油断路器、气吹断路器（如空气断路器、六氟化硫断路器）、真空断路器和磁吹断路器等。
高压断路器的典型结构简图如下：有开断和关合电路的执行元件，它包括触头、导电部分和灭弧室等；操动机构用以操动触头的分合动作；还有绝缘支柱和安装基座。
第二节：对断路器的主要要求对其要求大致分成以下三个方面： 一：开断、关合电路方面 1：开断负载电路和短路故障断路器开断电路时，主要的困难是熄灭电弧。
由于电力网电压高、电流大电弧熄灭更加困难。
在电力网发生故障时，短路电流比正常负荷电流大的多，这时电路最难开断。
因此，可靠地开断短路故障是高压断路器的主要的，也是最困难的任务 。
标志高压断路器开断短路故障能力的参数是：额定电压e U ，单位kv ； 额定开断电流ke I ，单位kA ;习惯上，经常使用的另一个参数是额定断流容量de P ，单位兆伏安。
对于三相电路，deP 的计算公式是de e ke P I （1－1）2：快速开断电力网发生短路故障后，要求继电保护系统动作要快。
更重要的是，在超高压电力网中，缩短断路器开断时间可以增加电力系统的稳定性。
电器中的电动力计算
04
电动力与电器效率
电动力对电器效率的影响
电流与电压
电流和电压是电动力计算中的关键参 数，它们的大小直接影响电器的效率。 电流过大或电压过高可能导致电器发 热、损耗增加，从而降低效率。
电阻与电感
电阻和电感是电器中常见的两种元件， 它们对电动力计算的影响不容忽视。 电阻过大会增加电能损耗，电感过大 会影响电流的稳定性，均可能降低电 器效率。
电动力与电流
总结词
电动力是指带电粒子在电场中受到的力，电流则是指单位时间内通过导体横截面的电荷 量。
详细描述
电动力是指带电粒子在电场中受到的力，该力的大小与粒子的电荷量和电场强度成正比。 电流是指单位时间内通过导体横截面的电荷量，其大小与电场强度、导体截面积和时间
成正比。电流的公式为I = Q/t，其中I是电流，Q是电荷量，t是时间。
电场与电势
总结词
电场是由电荷产生的空间区域，其中电荷在该区域内受到力的作用。电势则描述了电场中某点的能量状态。
详细描述
电场是由静止电荷产生的空间区域，在该区域内，任何带电粒子都会受到力的作用。电场的方向与正电荷受到的 力方向相同。电势则是一个标量，用于描述电场中某点的能量状态。在静电场中，电势差等于电场力做功与路径 无关。
电器中的电动力计算方法
电磁场理论
电动力计算需要用到电磁场理论，通过建立电磁场模型， 分析磁场分布和电流分布，从而计算出电动力的大小。
有限元分析
有限元分析是一种数值计算方法，通过将电磁场离散化， 将复杂的电磁场问题转化为多个简单的问题进行求解，能 够得到精确的电动力计算结果。
实验测量
对于一些简单的电器，可以通过实验测量的方法直接测量 电动力的大小，这种方法虽然简单，但精度较低。
第三章电器的电动力计算
§2-1
2.2 右手螺旋定则
概 述
按照电动力方向的矢量叉积确定方向的规则，电动力dF垂直于Idl与 B 所确定的平面，右手四指由Idl 转向B，大拇指的指向就是电动力F 的 方向，见下图。
dF1 I1dl1 B
8
方向判定示例1
方向判定示例2
9
方向判定示例3
10
方 向 判 定 示 例 4
教学重点与难点：
电动力计算的基本方法—能量平衡法与毕奥-沙伐尔(BiotSavart law)定律；三相正弦交流下的电动力计算；短路电流作用 下电器的电动稳定性和动稳定电流
教学基本内容
1、电器中的电动力现象; 2、计算电动力的基本方法和公式;
3、典型导体系统的电动力计算;
4、单相正弦交流下的电动力; 5、三相正弦交流下的电动力;
（1）两无限长平行布置的导体间回路系数的一般公式：
K c 2l1 / a
（2）两有限长平行布置的导体间回路系数的一般公式：
D1 D2 S1 S 2 2 l 2 a 2 a Kc a a
§2-3 电器中典型导体系统的电动力计算
若在M点放置另外一根垂直导体，可计算出这根导体所受到的电动
0 F i1i2 K c 4
式中 kc是一个仅与导体的回路状态长度布置等情况 有关的无量纲数，称为回路系数。
§2-3 电器中典型导体系统的电动力计算
2、定律的应用：
对应比奥－沙瓦定律图，若在M点放置另外一根平行导体，可计算出
这根导体所受到的电动力Ｆ的大小和方向，分两导体有限长和无限长 的情况分析。
注意：式中的“ S ”是常量。 图（b）：
dF2 I1 I 2 L1 f2 107 dx S r1
03-03-载流导体短路时电动力计算
§3.3 载流导体短路时电动力计算
引言
什么是电动力?
载流导体位于磁场中,要受到磁场力的作用,这种 力称为电动力.
为什么要进行电动力计算?
短路时,导体中通过很大的短路电流,导体会遭受 巨大的电动力作用.如果机械强度不够,将使导体 变形或损坏.
一,两条导体间的电动力
�
Nf L2 EJ m
当导体支撑方式为两端简支,查表得Nf=1.57, 故有 1.57 7 × 1010 ×10.8 × 10 8 f1 = = 96.15(Hz) 2 1.2 0.972
[例3-3] 例
某发电厂装有10kV单条矩形铝导体,尺寸为60×6mm, 支柱绝缘子之间的距离L=1.2m,相间距离a=0.35m,三 相短路冲击电流ish=45kA.导体弹性模量E=7×1010Pa, 单位长度的质量m=0.972kg/m.试求导体的固有频率及 最大电动力. 解 f1=96.15Hz在35~135Hz范围以内,应考虑动态应力系数. 查曲线,对应 f = 96.15Hz,β=1.35, 则 Fmax = 1.73 × 10 7
L ( 3) ( 3) ( ( (i A iB + 0.5i A3)iC3) ) a
L 2 3 Im a 8
a
不衰减的固定分量 按
Ta 2
2t 3 3 π T + cos 2 A + e 4 6 8 t 3 π T 3 cos ωt cos ωt + 2 A + e 2 6 4 3 π cos 2ωt + 2 A + 4 6
Fmax = 1.73 × 10
7
L ( 3) 2 [ish ] β a
动态应力 动态应力系数 = 静态应力
03电器中的电动力计算1
回路的相互位置、
二、电器中的电动力 1、电动力对电器可能产生危害
结果：使电器性能降低，甚至使电器遭到破坏。
2
第二页，课件共有24页
§2.1 电器中的电动力现象
例1：高压开关中支持导体的绝缘子。
当短路电流通过导体回路时，绝缘子可能因受巨大 电动力而破裂。
3
第三页，课件共有24页
2 y
F1,2
tan 1 (F1,2 ) y
(F1,2 ) x 20 第二十页，课件共有24页
§2.3电器中典型导体系统的电动力计算
合力大小
F1,2
F1,2
2 x
F1,2
2 y
0 4
I1I 2
2l A1 A2
A1
A2
cos x
r
dA1dA2
2
A1
A2
sin x
r
126kV单极隔离开关
4
第四页，课件共有24页
§2.1 电器中的电动力现象
2、电动力可以被利用
例1：在隔离开关中，设计适当的触头回路结构，使电动力的作用方向为
增加触头压力，而不是削弱触头压力。
例2：在限流式开关中，利用触头回路电动斥力快速断开触头，以
实现开关限流的特殊功能。 例3：在低压电器中，广泛采用触头回路电动力吹弧，使电弧迅速运动
1
第一页，课件共有24页
第二章 电器中的电动力计算
§2.1 电器中的电动力现象
一、电动力
磁场中的载流导体受到的力。 电器中的磁场大多是由电器中或相邻设备中载流导体中交变电流 所产生。因此，电器中载流导体之间要受到力的作用。
影响电动力的因素：
2电动力
（4）Π型回路
用法4判断很方便 用法3
3．研究电动力的目的
• 电气设备的导电部分总是由多个导体构成的，当 导体中有电流流过时，各导体之间就有电动力的 作用。 • 电动力的大小与导体间的相互位置以及通过它们 的电流的大小有关。正常工作时，断路器的长期 工作电流不大，为几百至几千安，作用在导体上 的电动力很小，对断路器的工作一般没有影响， 可以忽略不计。 • 当电路发生短路时，短路电流很大，可达几十乃 至上百千安，就会产生很大的电动力。
C=
∫0
l cos α
1
+ cosα 2 ⋅ dl ax
此时
α1 = 0 α 2 = 0
F = 1 × 10
−7
ax = a
2l C= a
2l I1 I 2 a
（N）
同一平面内两直导体间的电动力 2．两不等长平行导体间的电动力
导体长度分别为 l1 和 l2 ， 求 l1 所受电动力
cos α 1 + cos α 2 C = ⋅ dx 0 a
用比奥－沙瓦定律计算电动力 若导体 l2 中流过的电流为 I2 ， I2 在导体 l1 的任一位置 dl1 处产生 的磁感应强度可由比奥－沙瓦定律求 得。 将导体 l2 沿导体长度分成若干元 长度 dl2 ，元电流 I2 dl2 在 dl1 处产 生的磁感应强度 dB 表示为
v v μ 0 I 2 dl 2 v 0 ⋅ 2 ×r dB = 4π r
= 1 × 10
式中
−7
dl 1 dl 2 sin α ⋅ sin β 2 r
（N）
C 12 I 1 I 2
dl1dl2 sin α ⋅ sin β C12 = ∫ ∫ 2 l1 l2 r
